Промислові шланги з тефлону в сталевій оплетці для верстатів з ЧПУ

Приклад з практики – як захистити пневматичні трубопроводи у верстаті з ЧПУ?

Пневматичні трубопроводи є невід'ємною частиною майже кожної системи, що використовує стиснене повітря як середовище для живлення машин і пристроїв. Найчастіше в промисловості використовуються поліамідні шланги, поліуретанові шланги або поліетиленові трубопроводи. У складних умовах роботи також використовуються тефлонові шланги. Кожен з них має різні властивості, тому перед їх вибором дуже важливо ретельно ознайомитися з характеристиками застосування.

При виборі пневматичних шлангів слід враховувати, перш за все, середовище, в якому вони будуть працювати - робочий тиск, робочу температуру, вологість, наявність хімічних речовин, можливе стирання або механічні пошкодження тощо. Щоб шланги працювали надійно, матеріал, з якого вони виготовлені, повинен бути підібраний саме під ці фактори. Прочитайте моє кейс-стаді і дізнайтеся, які шланги ми підібрали для роботи в верстаті з ЧПУ, що обробляє металеві елементи.

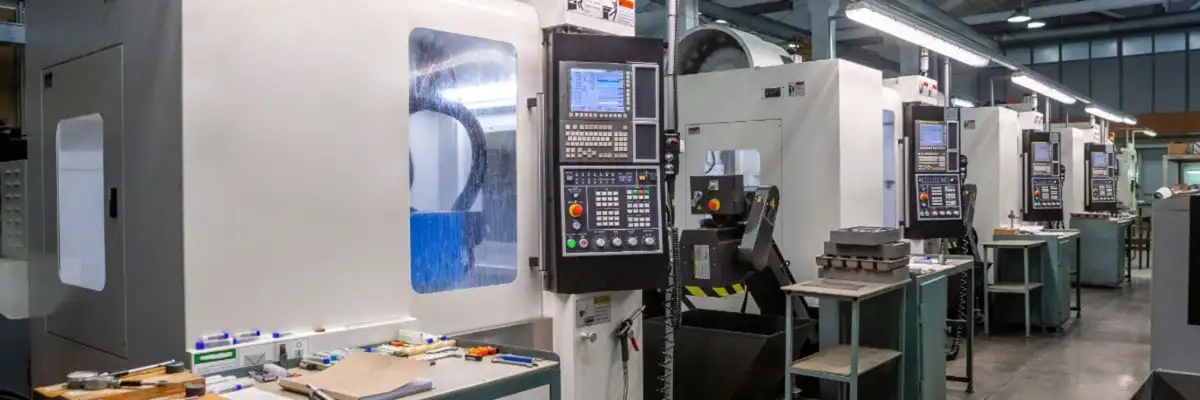

На підприємстві нашого клієнта для обробки металу використовуються верстати з ЧПУ. У них встановлені поліуретанові пневматичні шланги, які з часом пошкоджуються через наявність ошурків оброблюваного матеріалу.

Існуючий процес:

• На заводі відбувається процес обробки латунних елементів.
• Обробка металу здійснюється за допомогою верстата з ЧПУ.
• Одним з елементів її обладнання є калібровані поліуретанові шланги.
• Поворcотний стіл в верстаті з ЧПУ працює в діапазоні 180 градусів. Під час обробки деталей він приводить в рух металеву стружку, яка з великою швидкістю переміщається по камері. Вона б'ється об пневматичні шланги, пошкоджуючи їх.
• Пошкоджені трубопроводи вимагають частої заміни на нові, що призводить до простоїв і додаткових витрат.

Вдосконалений процес:

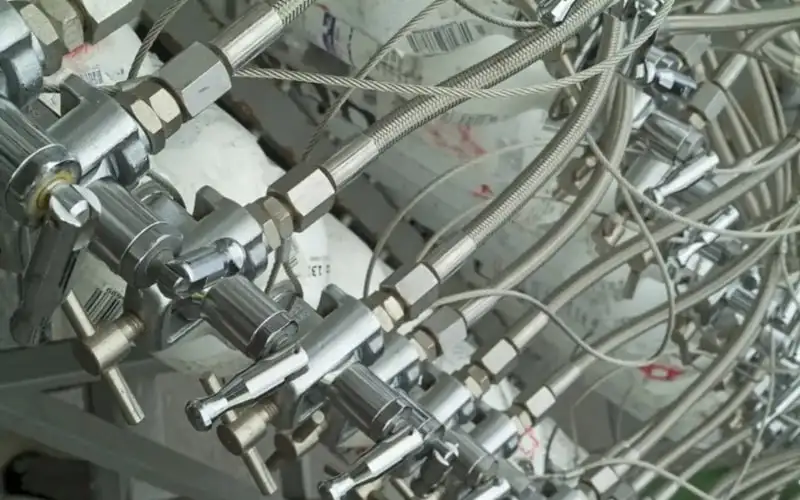

Враховуючи складні умови, в яких працюють пневматичні трубопроводи, ми вирішили замінити їх на інший тип. Через частий контакт з металевою стружкою, в цьому випадку ми вибрали тефлоновий шланг в сталевій оплетці, щоб захистити його від впливу зовнішніх факторів. Оскільки тефлоновий шланг мало еластичний і не повинен працювати при малих радіусах згину, ми переконалися, що це не порушить його роботу. Ми виміряли необхідні трубки та підібрали додаткові різьбові елементи.

Заміна поліуретанового каліброваного шланга на обтискний тефлоновий шланг в сталевій оплетці повністю усунула необхідність заміни трубопроводів, що працюють в верстаті з ЧПУ. Опилки оброблюваних латунних елементів більше не пошкоджують їх. Завдяки цьому робота є безперебійною, а через відсутність простоїв – більш ефективною і менш витратною.

Зниження витрат	Підвищена ефективність

Де ще можна застосувати це рішення?

Тефлонові шланги в сталевій оплетці підходять для використання в усіх випадках, коли через ризик механічних або термічних пошкоджень не можна застосовувати стандартні калібровані шланги. Це металургійна, автомобільна, суднобудівна, будівельна, меблева промисловість та багато інших.

Автомобільна промисловість	Суднобудівна промисловість	Металургійна промисловість	Будівельна галузь

Якщо умови роботи на вашому підприємстві вимагають спеціальних рішень, зв'яжіться з нами. Ми з радістю відвідаємо вашу компанію і допоможемо підібрати найкращі рішення, адаптовані до ваших потреб і специфіки діяльності.
