Установка системы охлаждения воды – какие трубы выбрать?

Какие трубы для охлаждения воды?

В системах охлаждения на основе охлажденной воды (англ. chilled water) обычно используются трубы из черной стали, односторонне оцинкованные (наружное цинкование). Одной из систем, идеально подходящей для вышеупомянутого применения, является система Effebi Press, которая благодаря методу обжимного соединения с трубой позволяет создать прочные и герметичные соединения в холодильных контурах.

Ледовая вода – технические характеристики и проблемы монтажа

Ледовая вода является хладагентом, используемым в:

• Кондиционирование (например, в офисных зданиях, торговых центрах, объектах общественного назначения),
• Промышленное охлаждение (системы, отводящие тепло от машин, химических процессов и т.п.),
• Системах тригенерации (объединяющих производство электроэнергии, тепла и холода).

На практике температура ледовой воды обычно составляет от 4 °C до 12 °C, хотя в некоторых случаях она может быть ниже (даже около 0 °C). Поэтому трубопроводы охлаждения подвергаются:

1. Явления конденсации (влага может оседать на наружной стенке трубы в случае отсутствия изоляции),
2. Потенциальной коррозии, возникающей вследствие разности температур и возможных химических компонентов в воде,
3. Требования герметичности и стабильности при длительной эксплуатации (например, от нескольких до нескольких десятков лет).

Чтобы этого избежать, эти установки должным образом изолированы.

Самые популярные материалы для труб для холодной воды

Черная (углеродистая) сталь

• Преимущества: механическая прочность, низкая цена материала, широкая доступность.
• Недостатки: склонность к коррозии во влажных средах; необходимые антикоррозионные меры защиты (покраска, цинкование, покрытие).
• Применение: часто встречается в больших диаметрах в промышленных установках, однако требует тщательной изоляции и внутренних или наружных покрытий.

2.2. Нержавеющая сталь (например, AISI 304, 316) – реже используется из-за высокой стоимости материала

• Преимущества: высокая коррозионная стойкость, хорошая механическая крепкость, большая универсальность во влажных и агрессивных условиях.
• Недостатки: более высокая стоимость материала, необходимость использования соответствующих технологий соединения (сварка TIG, прессовое соединение и т.п.).
• Применение: идеально подходит для применения, где коррозия является ключевой угрозой и необходима высокая гигиена или чистота среды.

2.3. Медь

• Преимущества: достаточно хорошая коррозионная стойкость, легкая пайка (твердая, мягкая), широко используется в HVAC (например, кондиционирование, хладагенты).
• Недостатки: более высокая цена материала по сравнению с углеродистой сталью, возможны проблемы при воде с низким pH или высокой соленостью.
• Применение: хуже труб большого сечения (расходы, сварка).

2.4. Пластмассы (PP, PE, PB, PVC, CPVC, PEX)

• Преимущества: коррозионная стойкость, низкая теплопроводность, легкость монтажа.
• Недостатки: ограниченный диапазон температур и давлений (в зависимости от вида), возможны проблемы с проницаемостью кислорода и старением материала.
• Применение: в некоторых коммерческих системах кондиционирования или отопления, но в тяжелой промышленности (высокое давление, большие диаметры) выбор пластмасс требует детального анализа.

Чем отличается система Effebi Press для установок с охлажденной водой?

Кто такая Effebi?

Effebi – итальянский производитель, специализирующийся на арматуре и трубопроводных системах. В частности, компания предлагает шаровые краны, дроссельные заслонки и систему Press, предназначенную для водопроводных, отопительных, охлаждающих и газовых установок. В контексте холодной воды важно, что Effebi Press может быть изготовлен из нержавеющей стали, что обеспечивает отличную коррозионную стойкость и герметичность.

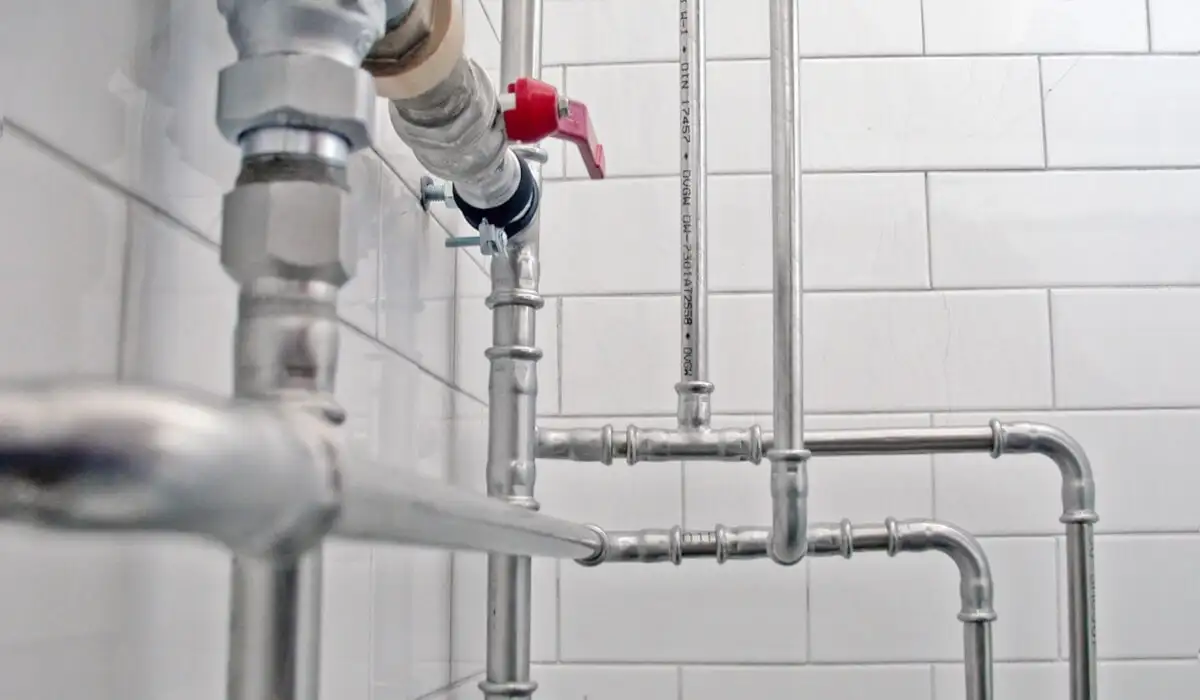

Технология прессования (прессовая система)

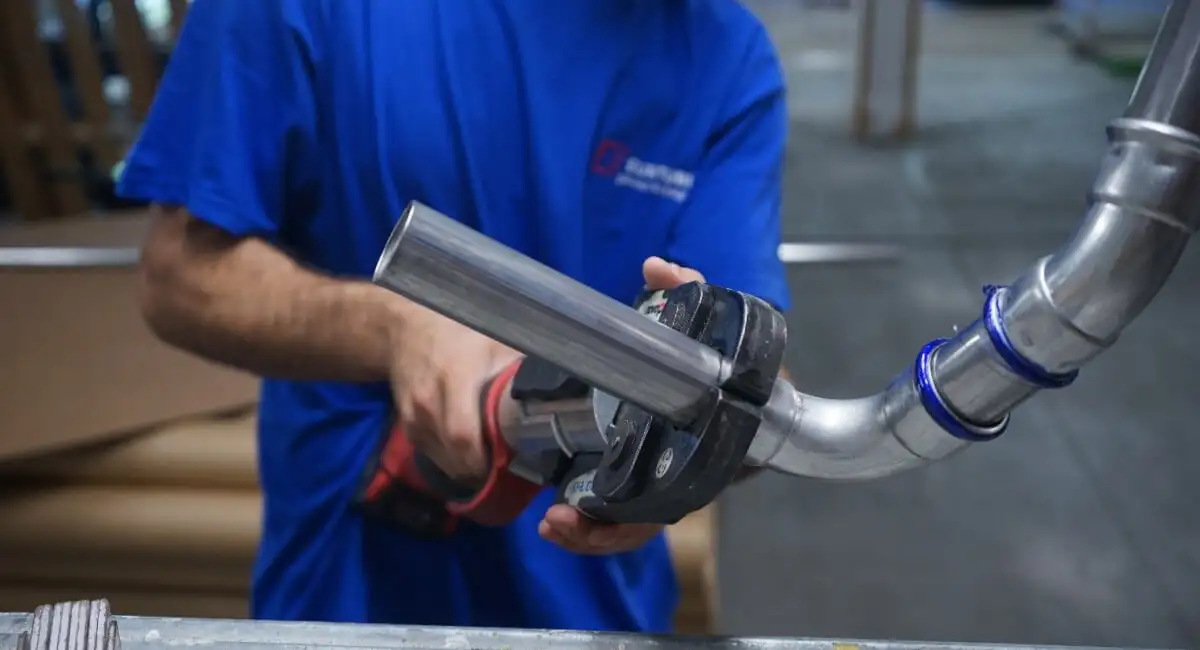

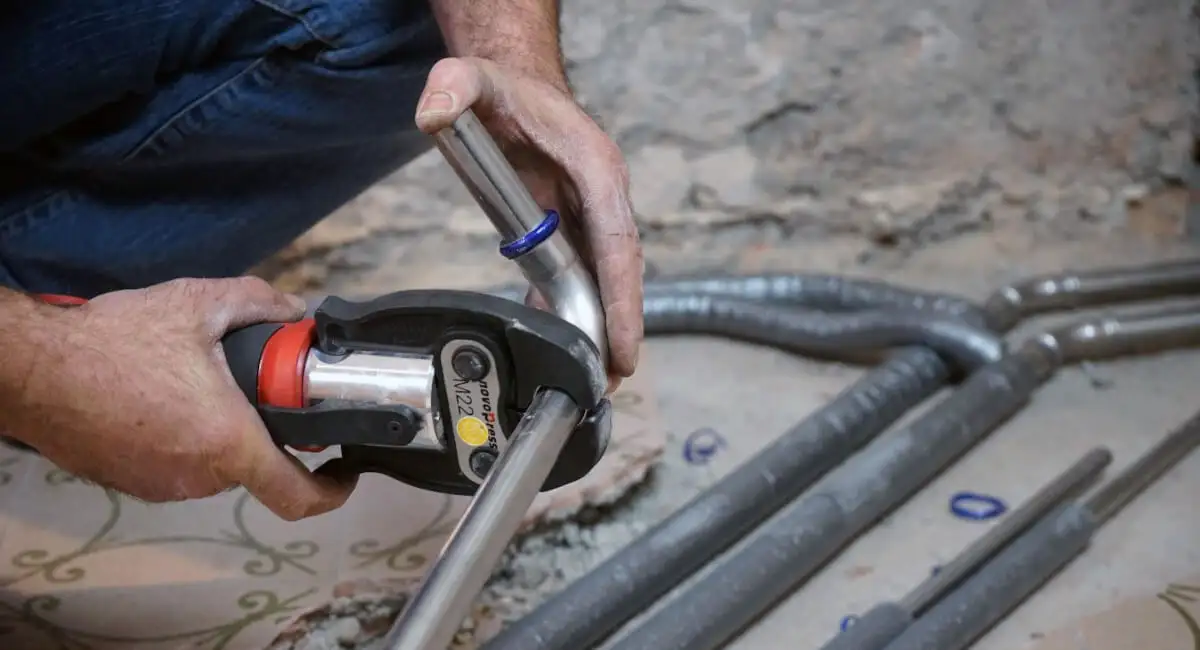

• Соединения без сварки или пайки – используются фитинги (соединительные элементы) и пресс с соответствующими челюстями, которые зажимают трубы в месте уплотнительных колец.
• Преимущества: быстрый, чистый и надежный монтаж – особенно в сложных условиях (например, отсутствие времени на сварку или вес установки) имеет значение.
• Долговечность и герметичность – если установка выполнена правильно (соответствующие калибровки и использование уплотнительных колец, предназначенных для температур охлаждения), система может работать в течение многих лет.

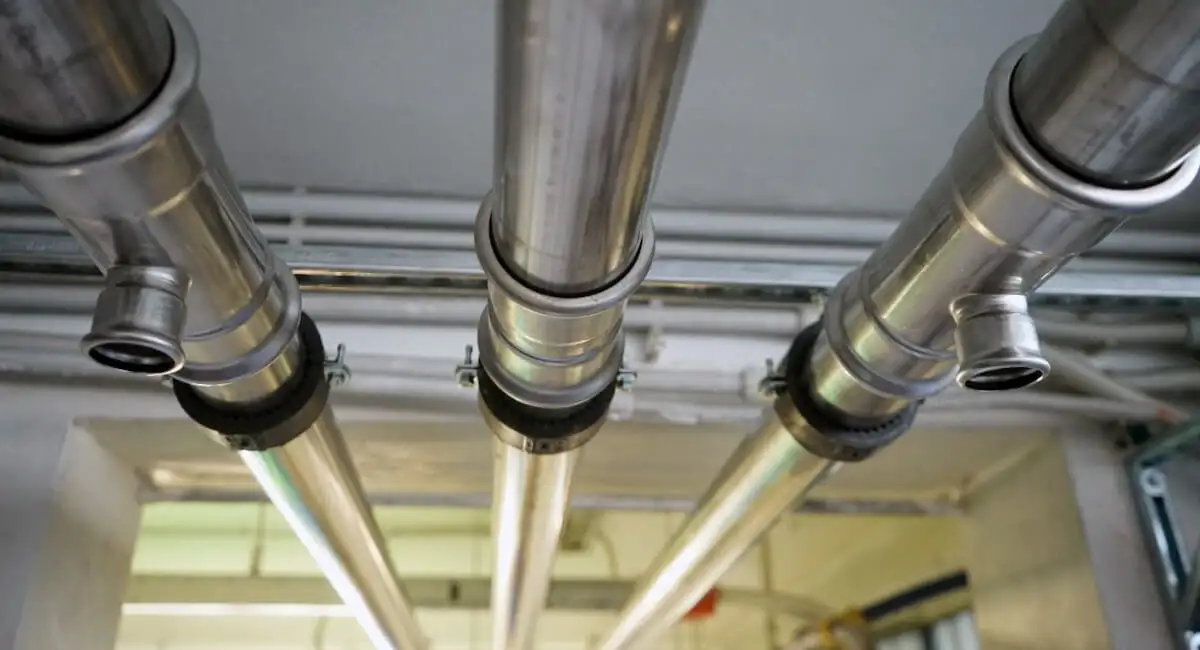

Материал труб и соединительных элементов Effebi Press

Effebi Press наиболее часто встречается:

• Нержавеющая сталь AISI 304
• Оцинкованная углеродистая сталь
• Уплотнительные кольца (EPDM или другие эластомеры), разрешенные для работы в диапазоне температур, типичных для холодильных систем (например, от -10°C до +110°C).

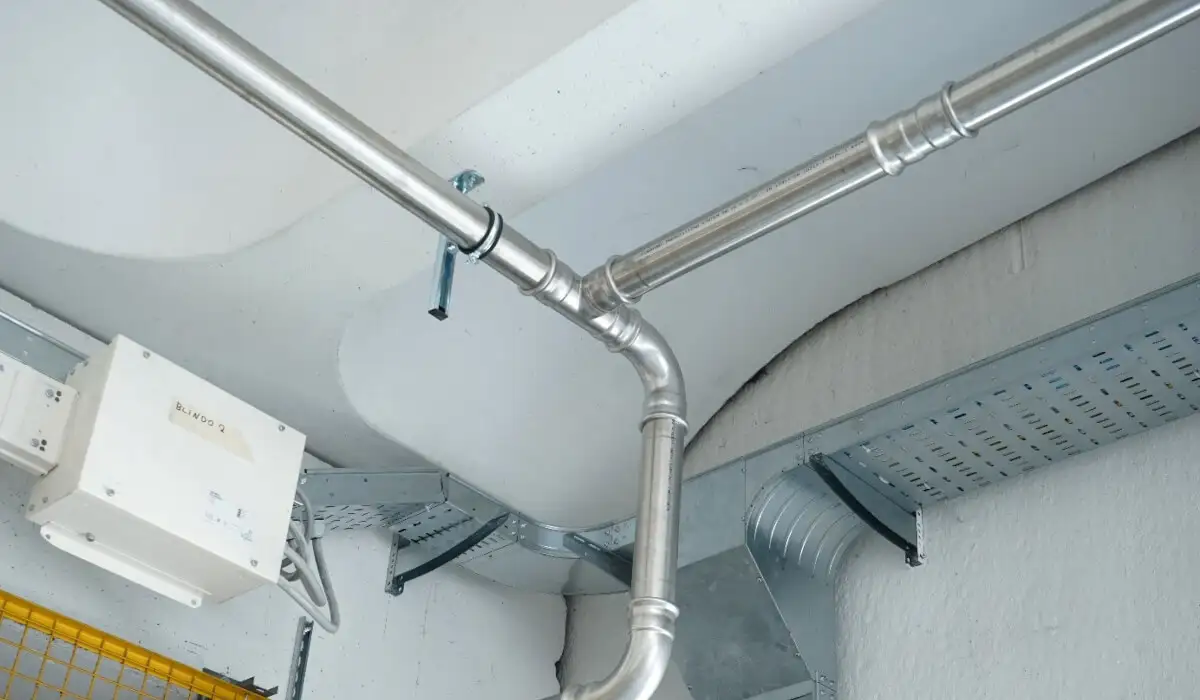

Почему Effebi Press для холодной воды?

• Устойчивость к коррозии благодаря нержавеющей стали 316 установка выдерживает интенсивные условия эксплуатации (влажность, колебания температуры).
• Простой монтаж в крупных промышленных объектах – отсутствие сварки сокращает время и затраты, минимизирует риск пожара.
• Стабильные параметры потока, гладкие внутренние поверхности труб и минимальное сопротивление фитингам.
• Возможность сочетания с другими элементами (например, клапанами Effebi, шаровыми клапанами, дроссельными заслонками) в рамках одной системы.

Практические аспекты установки системы охлаждения воды

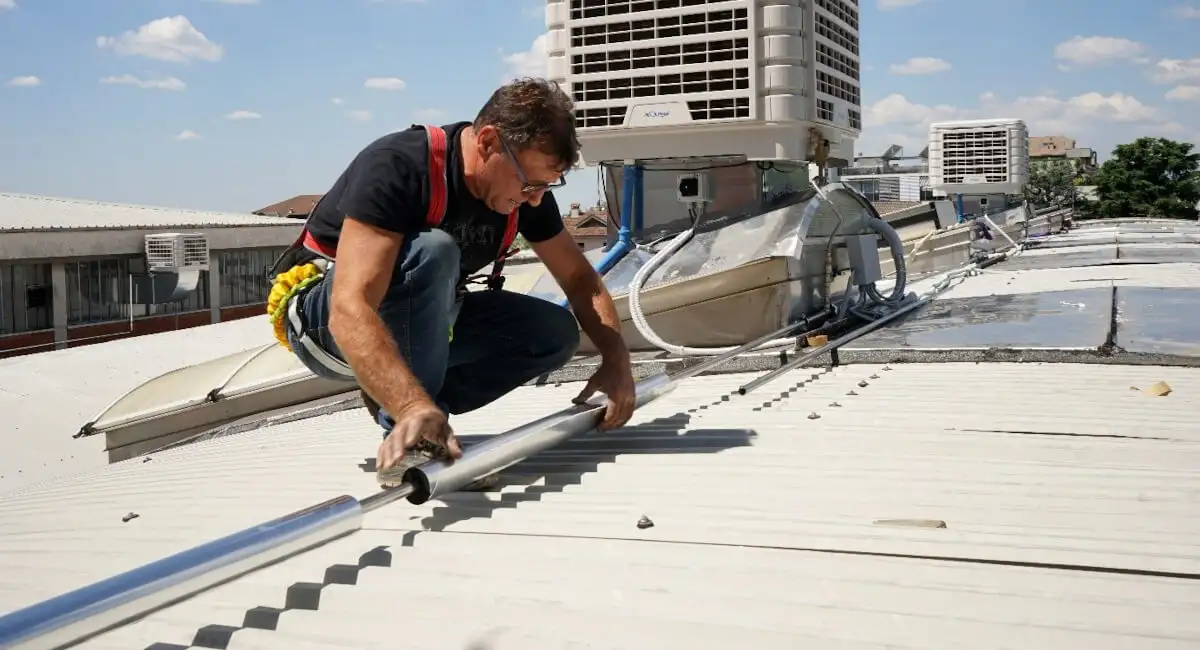

4.1. Теплоизоляция

Для сохранения холодопроизводительности трубы с охлажденной водой должны быть изолированы (например эластомерными пенами, синтетической ватой). Нержавеющая сталь в Effebi Press не исключает необходимости изоляции, но гарантирует, что возможная конденсация на внешней стороне трубы не приведет к коррозии.

4.2. Соединение с арматурой и оборудованием

• Водяные насосы – необходимо использовать соответствующие соединения (резьба, фланец, пресс),
• Чиллеры и теплообменники – обычно фланцевые или резьбовые, к которым можно подобрать переходники из прессовой системы,

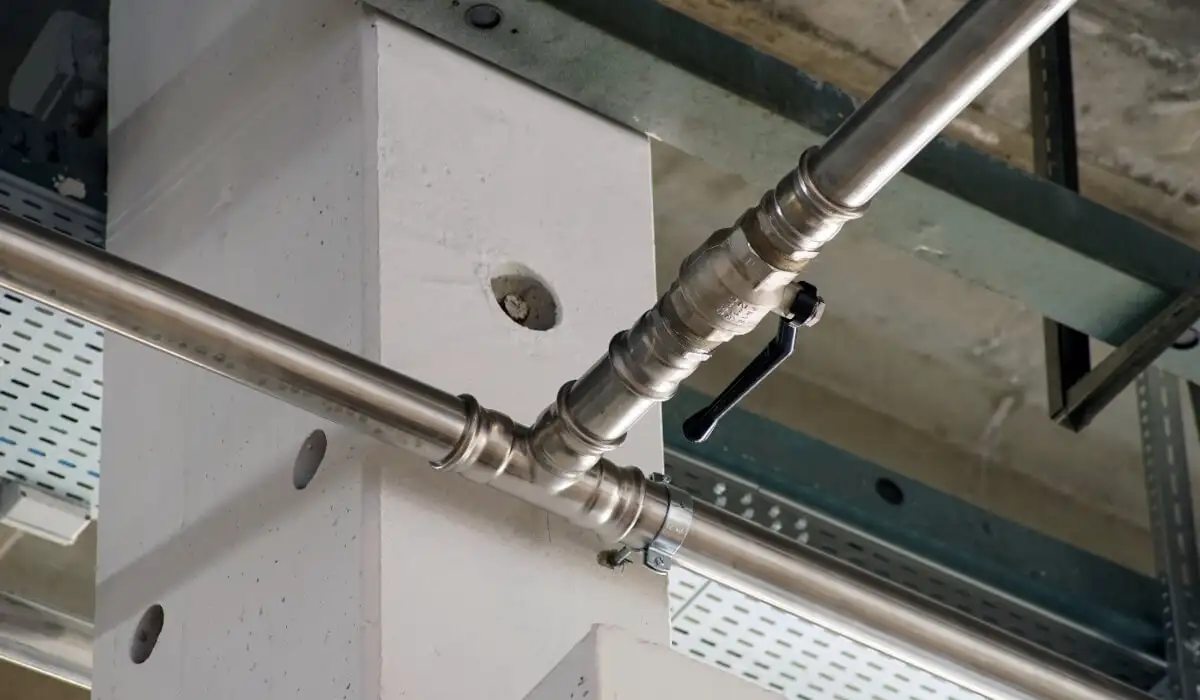

• Отсечные и регулировочные клапаны – в системе холодной воды часто используются шаровые краны Effebi (или шаровые клапаны других производителей) в версии резьба-пресс или фланец-пресс, что упрощает монтаж.

4.4. Контроль качества воды

Чтобы снизить риск гальванической коррозии, можно устанавливать параметры воды (pH, твердость, ингибиторы коррозии). Для нержавеющей стали требования не так строги, но все же лучше избегать воды с высоким содержанием хлора или хлоридов (без мониторинга).
