Установка системи охолодження води – які труби вибрати?

Які труби для системи охолодження води?

У системах охолодження на основі охолодженої води (англ. chilled water) зазвичай використовуються труби з чорної сталі, односторонньо оцинковані (зовнішнє цинкування). Однією з систем, яка ідеально підходить для вищезазначеного застосування, є система Effebi Press, яка завдяки методу обтискного з'єднання з'єднання з трубою дозволяє створити міцні та герметичні з'єднання в холодильних контурах.

Льодова вода – технічні характеристики та проблеми монтажу

Льодова вода є холодоагентом, що використовується в:

• Кондиціонуванні (наприклад, в офісних будівлях, торгових центрах, об'єктах громадського призначення),
• Промисловому охолодженні (системи, що відводять тепло від машин, хімічних процесів тощо),
• Системах тригенерації (що поєднують виробництво електроенергії, тепла та холоду).

На практиці температура льодової води зазвичай становить від 4 °C до 12 °C, хоча в деяких випадках вона може бути нижчою (навіть близько 0 °C). Тому трубопроводи охолодження піддаються:

1. Явищу конденсації (волога може осідати на зовнішній стінці труби в разі відсутності ізоляції),
2. Потенційній корозії, що виникає внаслідок різниці температур і можливих хімічних компонентів у воді,
3. Вимозі герметичності та стабільності при тривалій експлуатації (наприклад, від кількох до кількох десятків років).

Щоб цього уникнути, ці установки належним чином ізольовані.

Найпопулярніші матеріали для труб для холодної води

Чорна (вуглецева) сталь

• Переваги: механічна міцність, загалом низька ціна матеріалу, широка доступність.
• Недоліки: схильність до корозії у вологих середовищах; необхідні антикорозійні заходи захисту (фарбування, цинкування, покриття).
• Застосування: часто зустрічається у великих діаметрах в промислових установках, однак вимагає ретельної ізоляції та внутрішніх або зовнішніх покриттів.

2.2. Нержавіюча сталь (наприклад, AISI 304, 316) - рідше використовується через високу вартість матеріалу

• Переваги: висока корозійна стійкість, хороша механічна міцність, велика універсальність у вологих і агресивних умовах.
• Недоліки: вища вартість матеріалу, необхідність використання відповідних технологій з'єднання (зварювання TIG, пресове з'єднання тощо).
• Застосування: ідеально підходить для застосувань, де корозія є ключовою загрозою і необхідна висока гігієна або чистота середовища.

2.3. Мідь

• Переваги: досить хороша корозійна стійкість, легке паяння (тверде, м'яке), широко використовується в HVAC (наприклад, кондиціонування, холодоагенти).
• Недоліки: вища ціна матеріалу в порівнянні з вуглецевою сталлю, можливі проблеми при воді з низьким pH або високою солоністю.
• Застосування: гірше при трубах великого перерізу (витрати, зварювання).

2.4. Пластмаси (PP, PE, PB, PVC, CPVC, PEX)

• Переваги: корозійна стійкість, низька теплопровідність, легкість монтажу.
• Недоліки: обмежений діапазон температур і тисків (залежно від виду), можливі проблеми з проникністю кисню і старінням матеріалу.
• Застосування: в деяких комерційних системах кондиціонування або опалення, але в важкій промисловості (високий тиск, великі діаметри) вибір пластмас вимагає детального аналізу.

Чим відрізняється система Effebi Press для установок з охолодженою водою?

Хто така Effebi?

Effebi — італійський виробник, що спеціалізується на арматурі та трубопровідних системах. Зокрема, компанія пропонує кульові крани, дросельні заслінки та систему Press, призначену для водопровідних, опалювальних, охолоджувальних та газових установок. У контексті холодної води важливо, що Effebi Press може бути виготовлений з нержавіючої сталі, що забезпечує чудову корозійну стійкість і герметичність.

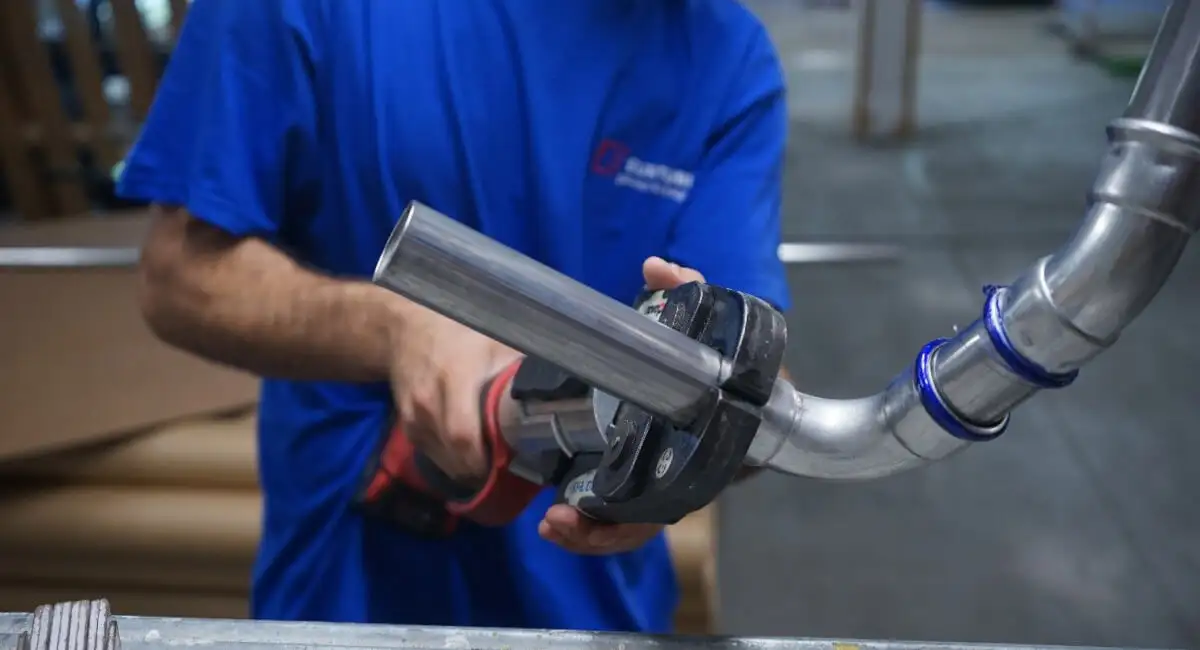

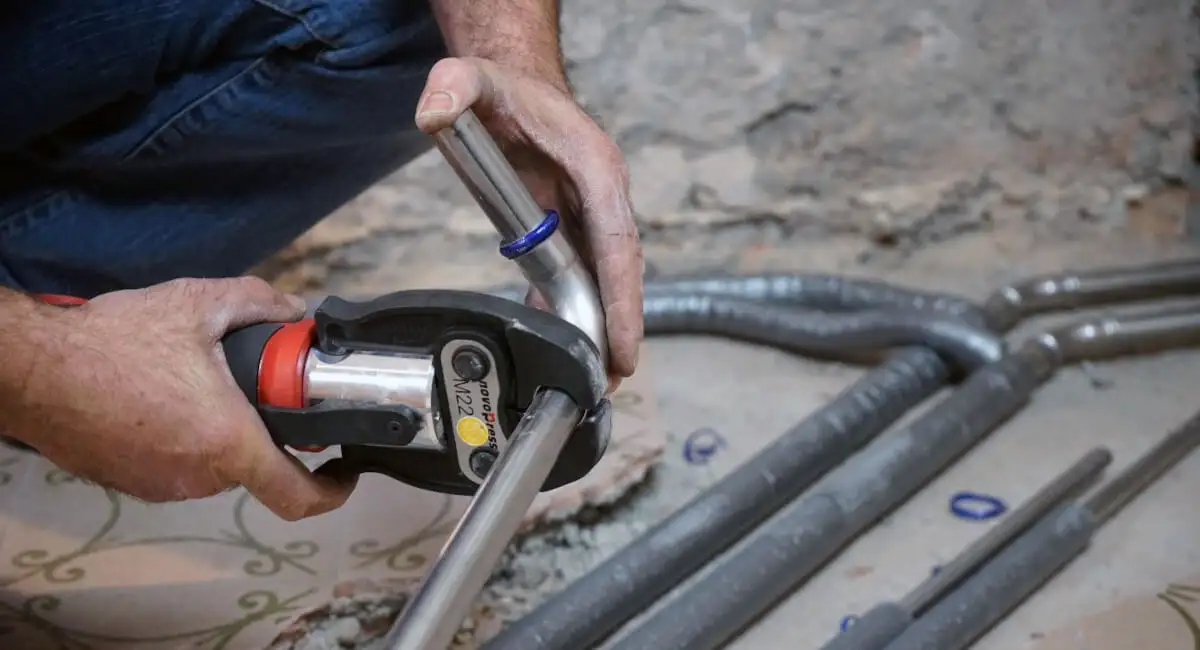

Технологія пресування (пресова система)

• З'єднання без зварювання або паяння - використовуються фітинги (з'єднувальні елементи) і прес з відповідними щелепами, які затискають труби в місці ущільнювальних кілець.
• Переваги: швидкий, чистий і надійний монтаж - особливо в складних умовах (наприклад, відсутність часу на зварювання або вага установки) має значення.
• Довговічність і герметичність - якщо установка виконана правильно (відповідні калібрування і використання ущільнювальних кілець, призначених для температур охолодження), система може працювати протягом багатьох років.

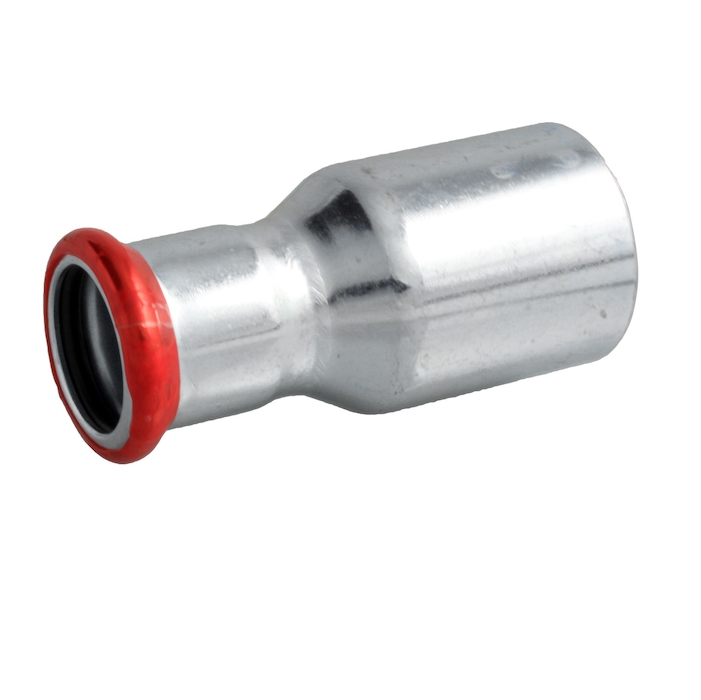

Матеріал труб і з'єднувальних елементів Effebi Press

Effebi Press найчастіше зустрічається:

• Нержавіюча сталь AISI 304
• Оцинкована вуглецева сталь
• Ущільнювальні кільця (EPDM або інші еластомери), дозволені для роботи в діапазоні температур, типових для холодильних систем (наприклад, від -10°C до +110°C).

Чому Effebi Press для холодної води?

• Стійкість до корозії завдяки нержавіючій сталі 316, установка витримує інтенсивні умови експлуатації (вологість, коливання температури).
• Простий монтаж у великих промислових об'єктах - відсутність зварювання скорочує час і витрати, мінімізує ризик пожежі.
• Стабільні параметри потоку, гладкі внутрішні поверхні труб і мінімальний опір у фітингах.
• Можливість поєднання з іншими елементами (наприклад, клапанами Effebi, кульовими клапанами, дросельними заслінками) в рамках однієї системи.

Практичні аспекти установки системи охолодження води

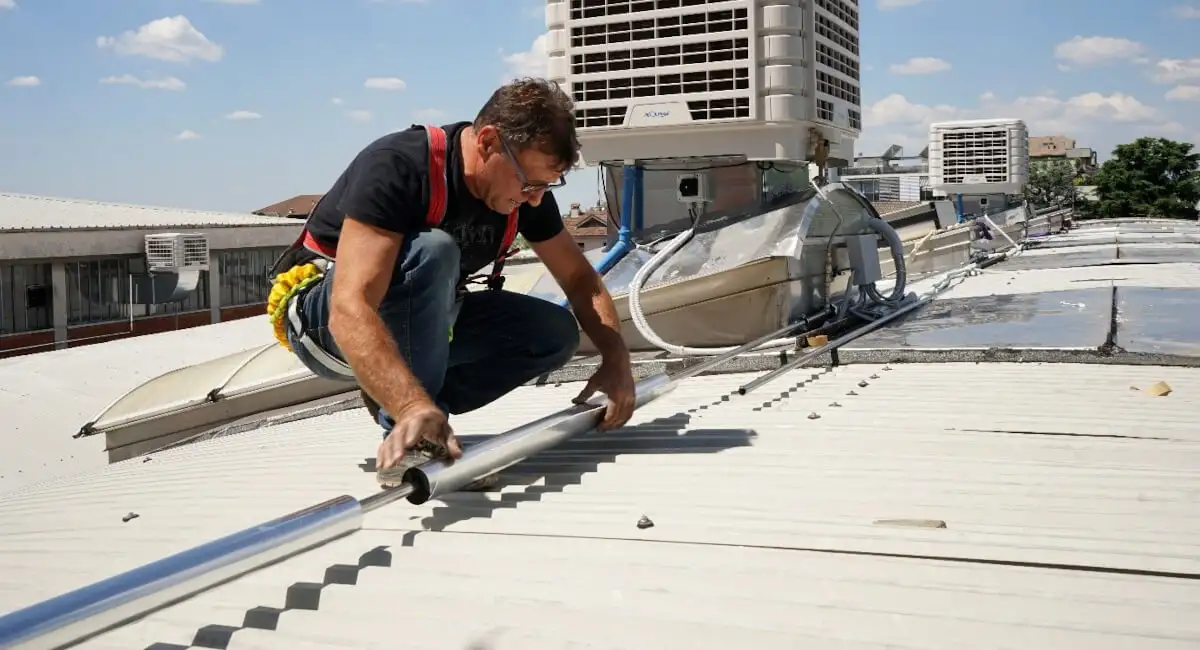

4.1. Теплоізоляція

Для збереження холодопродуктивності труби з охолодженою водою повинні бути ізольовані (наприклад, еластомерними пінами, синтетичною ватою). Нержавіюча сталь в Effebi Press не виключає необхідності ізоляції, але гарантує, що можлива конденсація на зовнішній стороні труби не спричинить корозії.

4.2. З'єднання з арматурою та обладнанням

1. Водяні насоси - необхідно використовувати відповідні з'єднання (різьба, фланець, прес),
2. Чиллери та теплообмінники - зазвичай фланцеві або різьбові, до яких можна підібрати перехідники з пресової системи,

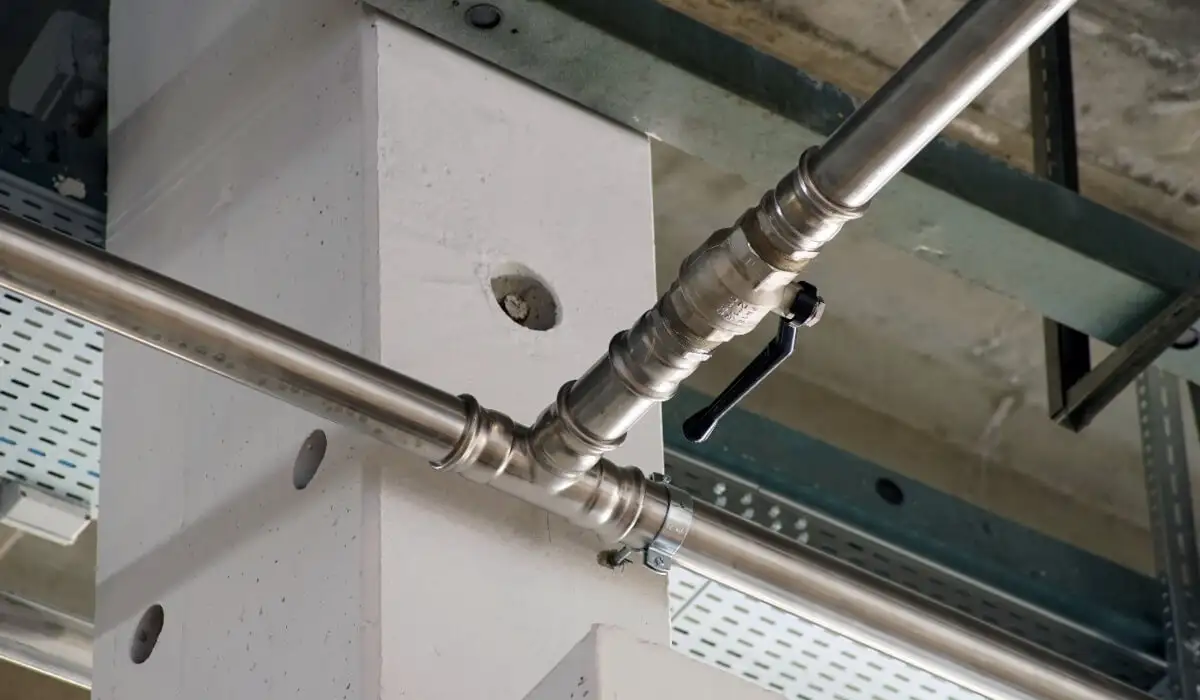

3. Відсічні та регулювальні клапани - в системі холодної води часто використовуються кульові крани Effebi (або кульові клапани інших виробників) у версії різьба-прес або фланець-прес, що спрощує монтаж.

4.4. Контроль якості води

Щоб зменшити ризик гальванічної корозії, можна встановлювати параметри води (pH, твердість, інгібітори корозії). Для нержавіючої сталі вимоги не такі суворі, але все ж краще уникати води з високим вмістом хлору або хлоридів (без моніторингу).
