Закон объема, парциальных давлений – теория Дальтона

Закон Дальтона в пневматике – смеси газов в промышленной практике

Пневматика как одна из ключевых отраслей промышленной автоматики использует свойства сжатых газов для передачи энергии, управления процессами и транспортировки материалов. Хотя в промышленных применениях чаще всего мы имеем дело с атмосферным воздухом как рабочей средой, во многих специализированных процессах используются смеси газов с четко определенными пропорциями и свойствами.

Понимание поведения таких смесей необходимо для обеспечения безопасности, энергоэффективности и качества технологических процессов. В этом контексте огромное значение имеет закон Дальтона, описывающий, как отдельные компоненты в смеси газов ведут себя по отношению к давлению. Эти знания находят практическое применение в промышленной пневматике, особенно приложениях, требующих точного контроля состава газов.

В этой статье мы объясним:

• в чем состоит закон Дальтона,
• как он влияет на проектирование и эксплуатацию пневматических систем,
• в каких промышленных процессах он имеет ключевое значение,
• и какое предложение в этой области предлагает известная компания Festo.

Закон Дальтона – сущность и определение

Закон Дальтона, сформулированный в 1801 году британским химиком Джоном Дальтоном, говорит, что:

Общее давление смеси газов равно сумме парциальных давлений всех газов, из которых состоит смесь.

Математически это выражается формулой:

Pобщее = P1 + P2 + P3 + ⋯ + Pn

Pобщее – общее давление смеси,

P1,P2,P3,…,Pn – парциальные давления отдельных газовых компонентов.

Частичное давление – это гипотетическое давление, которое оказывает каждый газ, если бы он самостоятельно занимал весь объем сосуда при той же температуре. В промышленной практике это означает, что даже если мы работаем со смесью газов, мы можем рассматривать каждый компонент отдельно в контексте его влияния на давление, что имеет огромное значение при проектировании пневматических систем и анализе технологических процессов.

Значение закона Дальтона в промышленной пневматике

Пневматика и газовые смеси

В большинстве пневматических систем рабочей средой есть сжатый воздух. Воздух сам по себе является смесью газов (примерно 78% азота, 21% кислорода, остальные – аргона, углекислого газа, неона, геля, криптона, водорода, водяного пара). Однако в некоторых отраслях, например пищевой, фармацевтической, электронной, химической или металлургической, используются смеси газов, подобранные с учетом:

• антикоррозионных свойств,
• защиты от окисления,
• безопасности технологических процессов,
• безопасности технологических процессов, управления химическими реакциями,
• достижение соответствующих физических параметров (например, теплопроводности, вязкости).

Примеры смесей газов в промышленности:

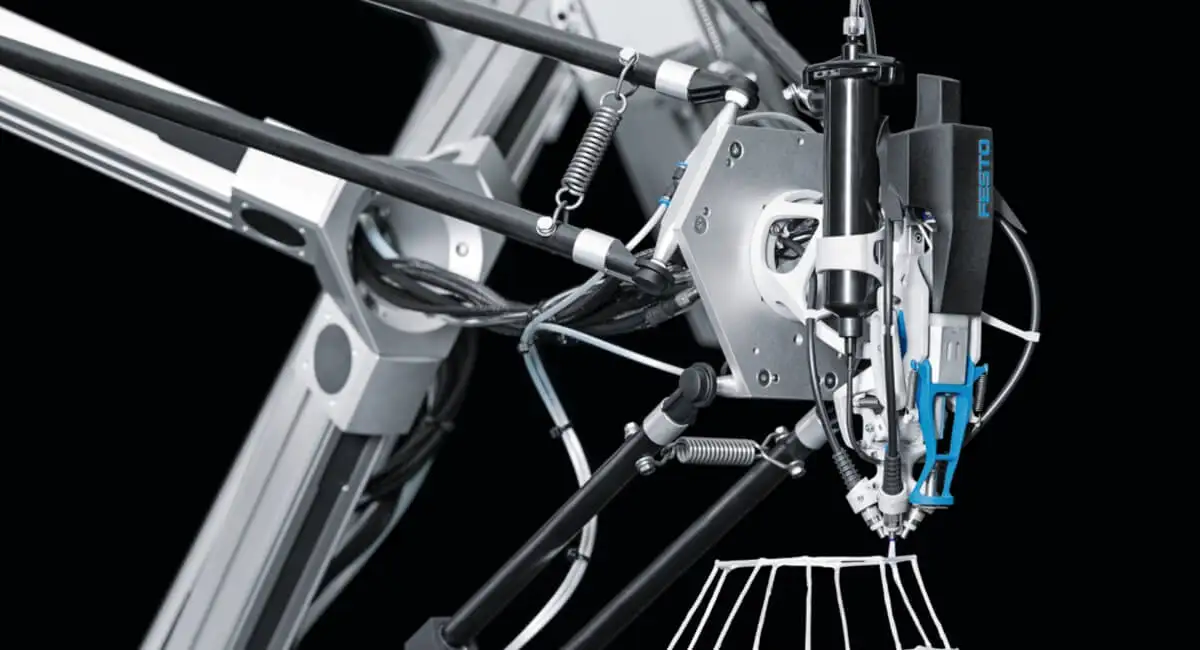

смесь аргона из CO₂ в сварке (процессы MAG)

• защитные смеси в упаковке MAP (Modified Atmosphere Packaging),
• гелий и водород в проверках герметичности (обнаружение истоков),
• специальные смеси в производстве электроники (защитные атмосферы),
• азот в процессах инертизации.

В каждом из этих применений закон Дальтона позволяет инженерам предусмотреть, каким будет общее давление системы и какая часть этого давления приходится на отдельные газовые компоненты. Это имеет решающее значение при выборе:

• клапанов,
• регуляторов давления,
• расходомеров,
• детекторов газа,
• системы безопасности.

Примеры применения в практике пневматики

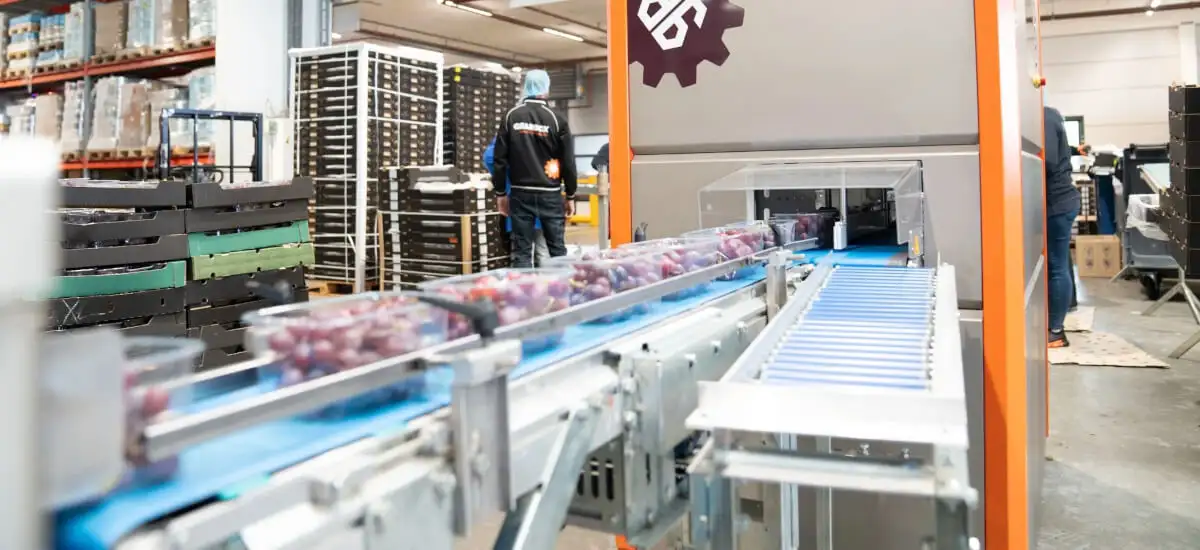

1. Упаковка в защитной атмосфере (MAP)

В пищевой промышленности продукты часто упаковывают в модифицированной атмосфере, например в смеси азота и углекислого газа. Зная закон Дальтона, инженеры могут вычислить:

• какую долю давления составляет каждый компонент,
• как подобрать дозирующие клапаны для получения определенных пропорций,
• как избежать риска превышения рабочего давления в системе.

Пример:

Предположим, что в упаковке должно быть общее давление 1,2 бар, при составе 70% N₂ и 30% CO₂. Это означает:

• частичное давление N₂ = 0,7 × 1,2 бара = 0,84 бара
• частичное давление CO₂ = 0,36 бар.

Это парциальное давление определяет как защиту от развития микроорганизмов, так и стабильность упаковки.

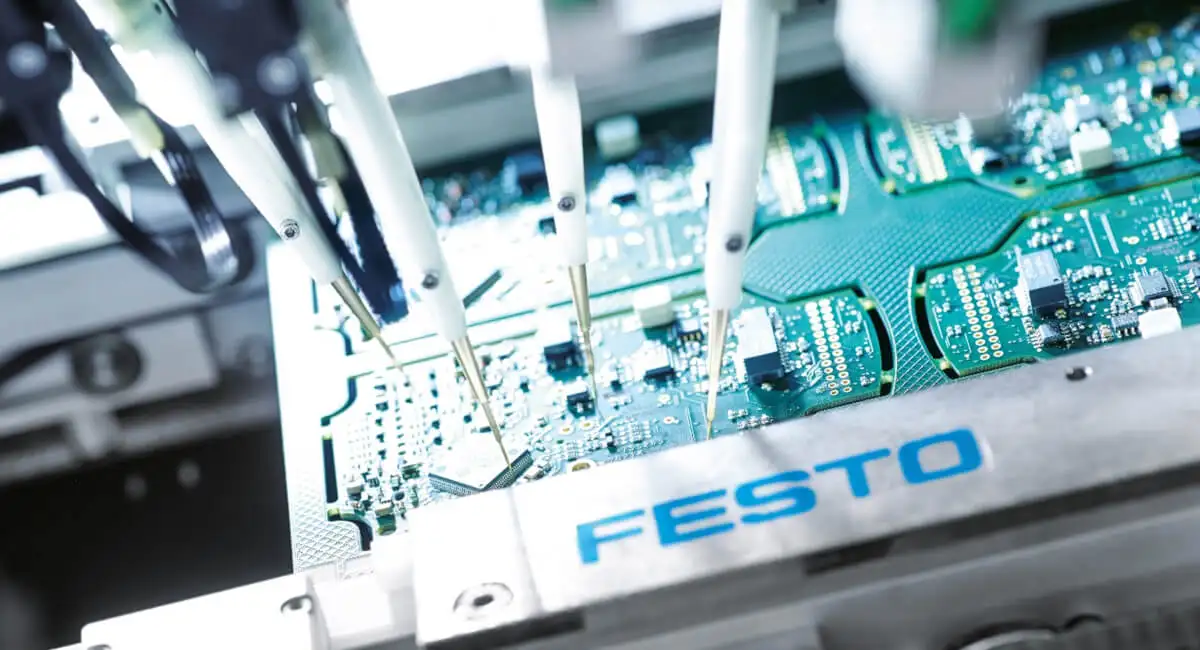

2. Анализ герметичности в производстве электроники

В тестах на герметичность электронных схем часто используют гелий или водород в качестве маркерного газа. Детектирующие устройства измеряют не общее давление, а концентрацию маркерного газа. Благодаря закону Дальтона можно точно перечислить:

• количество геля в смеси,
• предполагаемую концентрацию в случае микроутечек,
• влияние давления на чувствительность измерений.

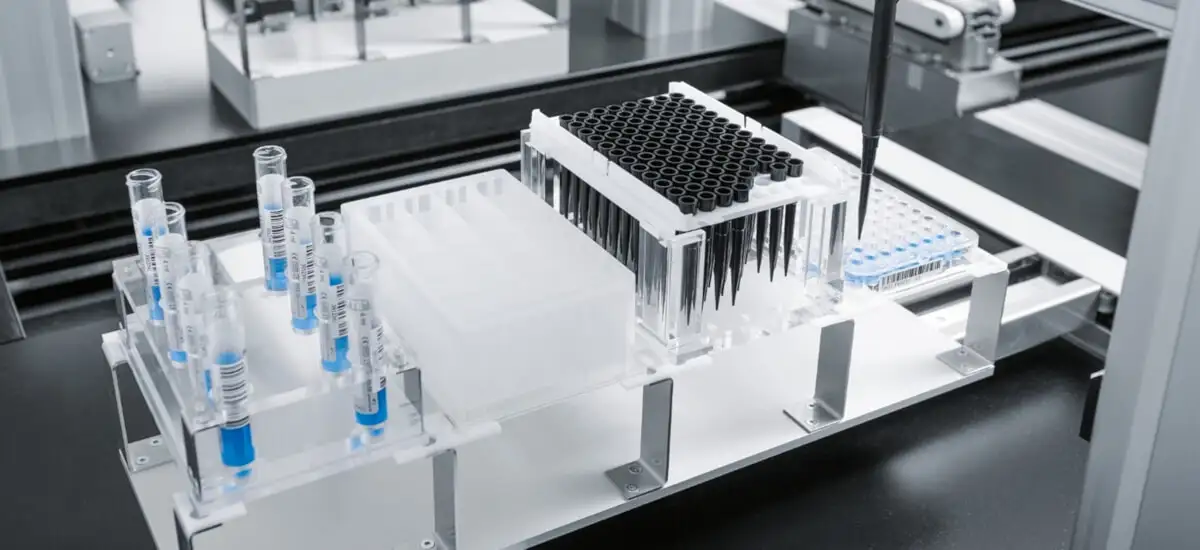

3. Пневматические системы смешивания газов

В промышленных лабораториях и некоторых производственных процессах используются системы смешивания газов в объемных или давлениевых пропорциях. Пример:

• смесь O₂/N₂ для имитации атмосферных условий,
• смеси в тестах на горение.

В таких системах закон Дальтона является основой для определения настроек регуляторов давления и расходомеров. На данной базе инсталлируются точки работы пропорциональных клапанов для получения хотимых парциальных давлений.

Закон Дальтона и выбор пневматических частей

Воздействие парциальных тиснений на конструкцию систем

При проектировании установки, в которой присутствуют смеси газов, инженер должен учитывать:

Проектируя установку, в которой присутствуют смеси газов, инженер должен учитывать:

• парциальные давления (определяют химическую агрессивность газов по отношению к материалам арматуры),
• тип газов (горючие, токсичные, инертные),
• совместимость материалов (например, уплотнители, металлы),
• требования безопасности (ATEX, отраслевые нормы).

Это означает, что даже если общее рабочее давление низкое, наличие, например, кислорода под давлением требует использования материалов, устойчивых к окислению, и исключает использование масел, несовместимых с кислородом.

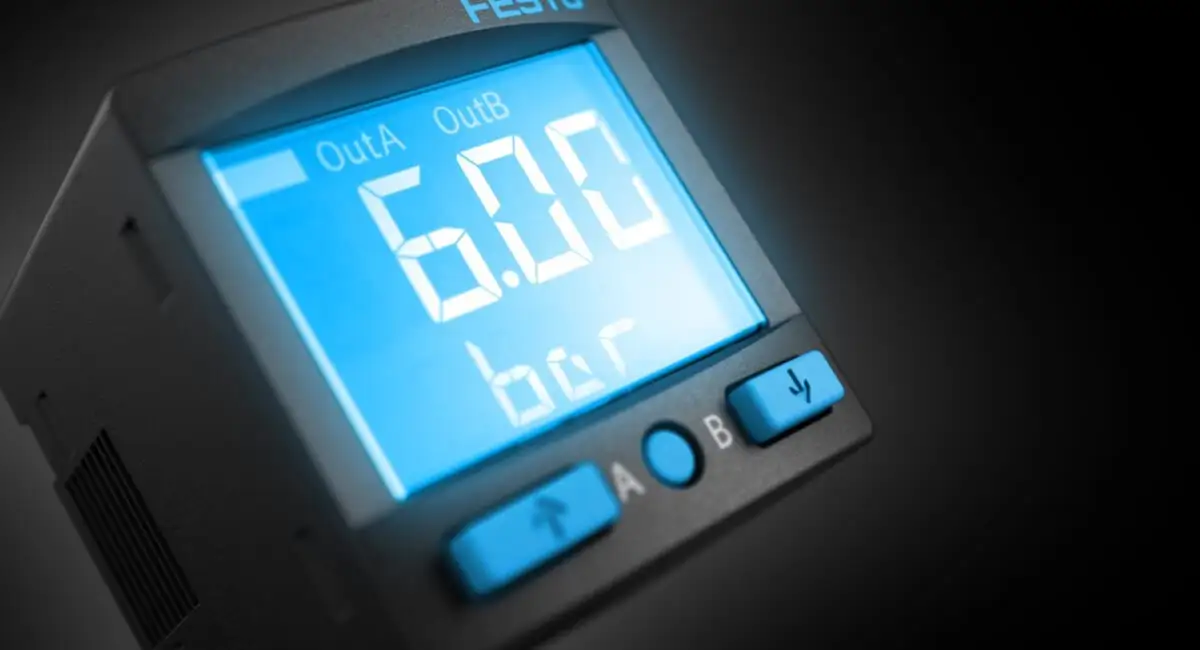

Значение для компонентов Festo

Festo, как один из лидеров в области пневматических технологий, предлагает широкий ассортимент компонентов, приспособленных для работы с разными газами, в том числе в смесях:

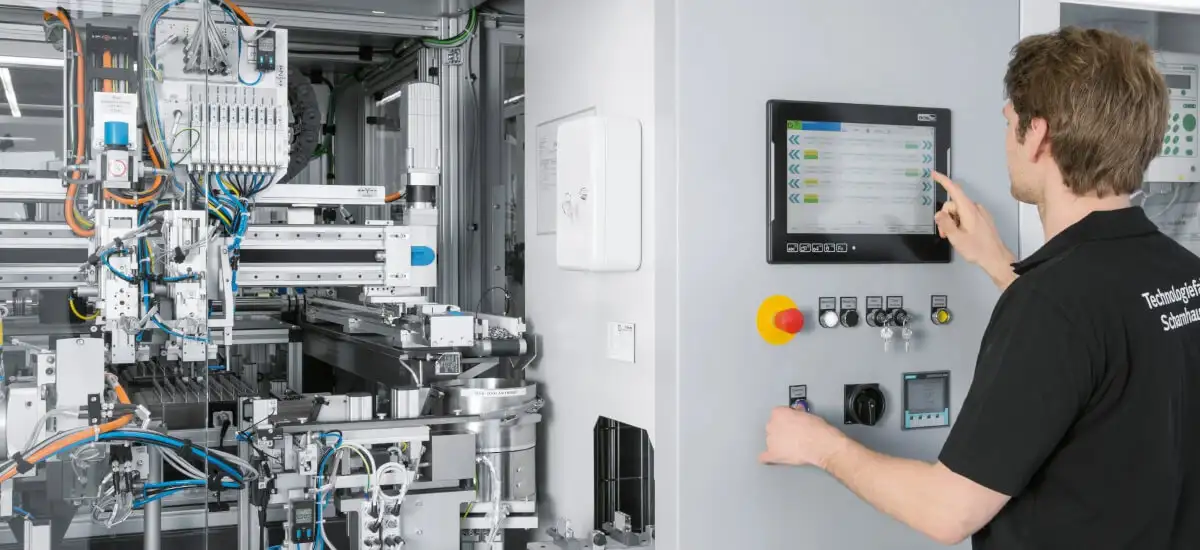

• Пропорциональные регуляторы давления (например, серии VEAB, VEMP, VEAA)

Они обеспечивают точную регулировку давления в диапазоне от вакуума до нескольких баров. Идеально подходят для смешивания газов на основе парциальных давлений.

• Расходомеры (например, SFAB, SFAH)

Позволяют контролировать расход отдельных компонентов смеси. Доступны версии, совместимые с разными газами, включая смеси технологических газов.

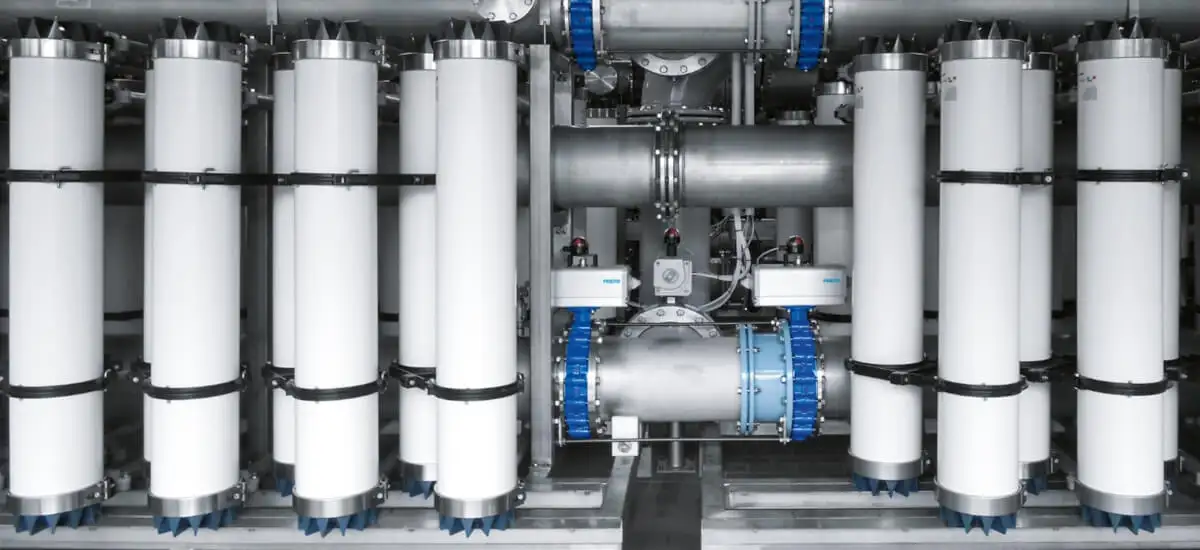

• Пропорциональные клапаны (например, VPPM)

Идеально подходят для динамической дозировки смесей газов в пропорциях, вытекающих из расчетов закона Дальтона.

• Запорные и предохранительные клапаны (например, VZQA, VZWM, MS6-SV-C)

Ключевые для обеспечения безопасности в системах, работающих с горючими или токсичными газами.

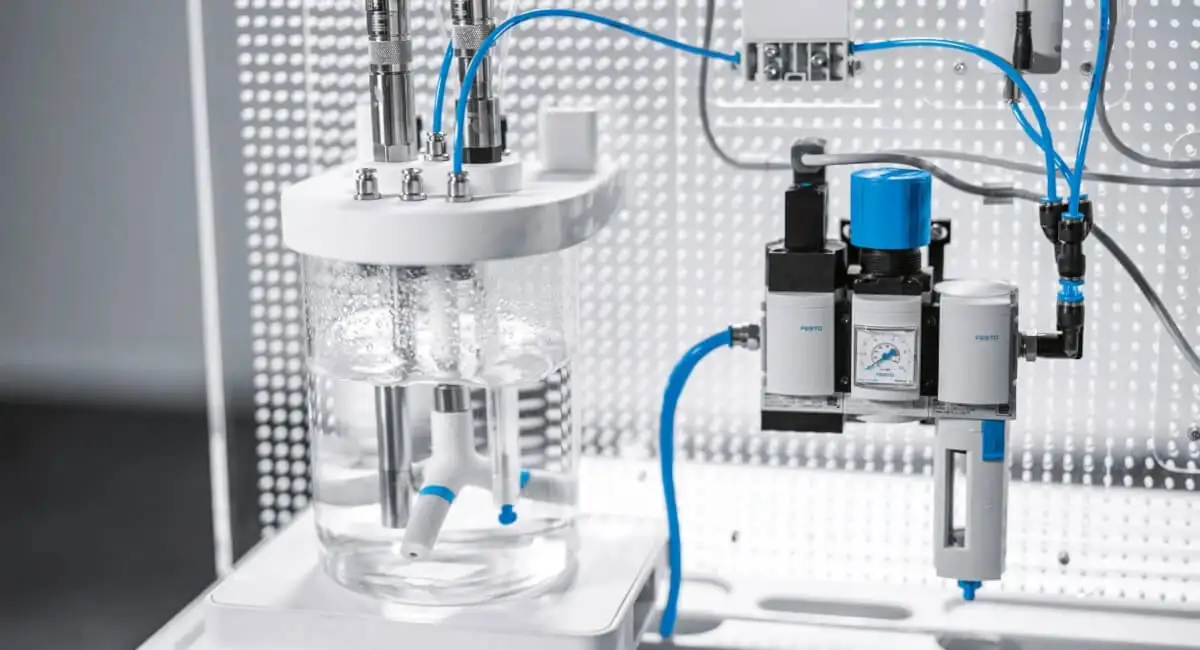

• Элементы подготовки воздуха (серия MS-Basic, MS)

Хотя они часто ассоциируются исключительно со сжатым воздухом, их модульная конструкция позволяет их конфигурировать под конкретные газовые смеси – с соответствующими фильтрами и регуляторами.

Безопасность и закон Дальтона

Знание закона Дальтона также важно с точки зрения безопасности. Даже если общее давление находится в норме, высокое парциальное давление некоторых газов может создавать риск:

• взрыва (смеси горючих газов),
• химической коррозии,
• отравления (токсичные газы),
• неконтролируемые реакции (например, избыток кислорода в системе).

Поэтому все системы должны проецироваться с учетом норм безопасности, а компоненты должны иметь соответствующие сертификаты (например, ATEX, ISO, FDA для пищевой промышленности).

Промышленное будущее – цифровизация и газовые смеси

В эпоху Индустрии 4.0 растет спрос на интеллектуальные пневматические системы, способные:

• мониторить состав газов в реальном времени,
• дистанционно управлять пропорциями смесей,
• автоматически корректировать параметры работы.

Festo развивает компоненты с цифровой коммуникацией (IO-Link, Ethernet/IP, Profinet). Примером являются расходомеры SFAB, которые могут передавать данные в системы SCADA, обеспечивая полный контроль над составом газов и быстрое обнаружение отклонений от заданных значений.
