Сжатый воздух является основой современных промышленных систем от пневматики в автоматике через технологические процессы в пищевой и фармацевтической промышленности, вплоть до современных установок в химической и электронной промышленности. Одним из важнейших параметров качества сжатого воздуха является содержание влаги, то есть количество водяных паров, растворенных в газе.

Здесь же вступает в действие закон Рауля — химический принцип, позволяющий понять, как ведет себя водяной пар в сжатом воздухе. Хотя теория Рауля ассоциируется прежде всего с жидкими растворами, она имеет фундаментальное значение также для точки росы, то есть температуры, при которой водяной пар начинает конденсироваться в сжатом воздухе.

В этой статье мы объясним, как явление Раульта связано с влажностью сжатого воздуха и какие технологии предлагают ведущие производители Festo и BEKO Technologies для эффективного контроля этой влажности в промышленных применениях.

Закон Рауля - физико-химические основы

Определение

Закон Рауля описывает зависимость давления пара растворителя над раствором от его мольного частичного содержимого в растворе и может быть сформулирован следующим образом:

«Паротиск растворителя (в данном случае воды в воздухе) над раствором равен произведению паротиска того же растворителя в чистом состоянии и молярной доли растворителя в растворе».

Другими словами, чем больше растворителя в растворе, тем выше паротиск над этим раствором.

В самой простой форме это можно записать уравнением:

Ppara = x rozp ⋅ P0para

Где:

Ppara – давление пара над раствором
x rozp – мольный частичный растворитель (в данном случае воды в воздухе)
P0para – давление насыщенного пара чистого растворителя при данной температуре

Значение для сжатого воздуха

В сжатом воздухе водяной пар ведет себя как компонент газового раствора. Это означает, что ее парциальное давление зависит от температуры и степени сжатия воздуха.

Чем выше давление воздуха, тем больше водяного пара может быть конденсировано, поскольку его парциальное давление может превысить предел насыщения.
Закон Рауля позволяет предусмотреть, при какой температуре водяной пар в сжатом воздухе достигнет состояния насыщения, то есть точки росы.

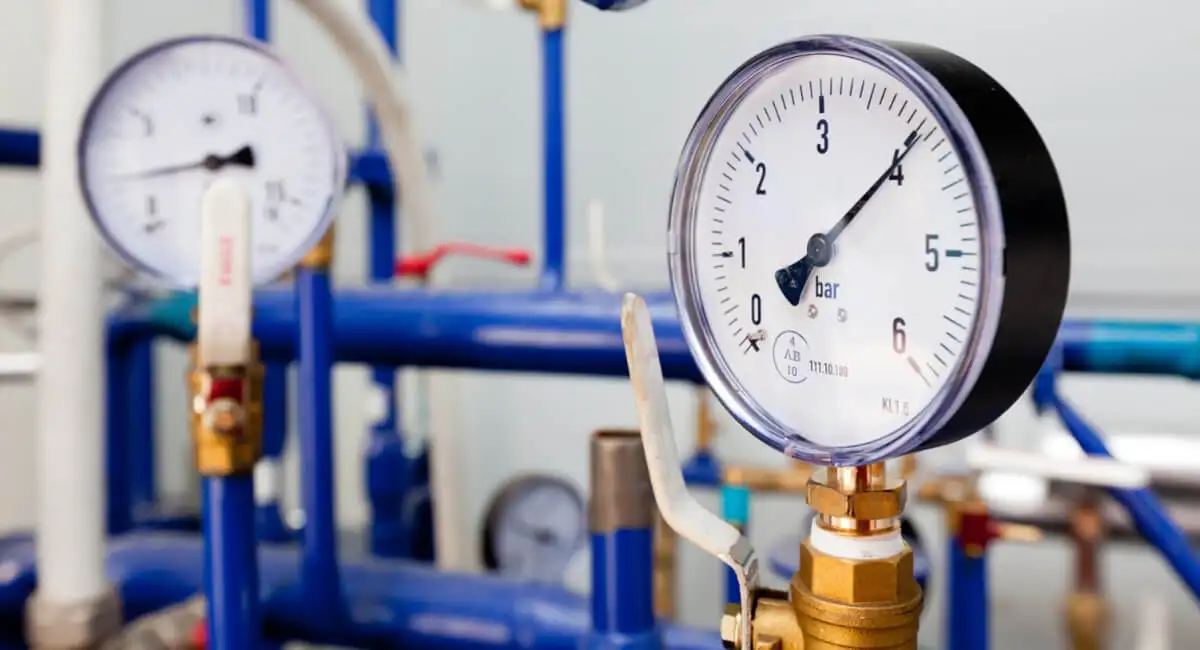

Манометр на пневматической линии для контроля давления и влажности воздуха согласно закону Рауля

Влажность сжатого воздуха и точка росы

Что такое точка росы?

Точка росы — это температура, при которой водяной пар, содержащийся в воздухе, начинает конденсироваться при заданном давлении. Если воздух сжимается, а затем охлаждается, происходит конденсация, и конденсированная вода может:

вызывать коррозию в установках,
повреждать силовые приводы, клапаны
создавать риск (в особых случаях) образования льда в пневматических элементах (особенно в пищевой и фармацевтической промышленности);
отрицательно влиять на качество производства (например, в электронике).

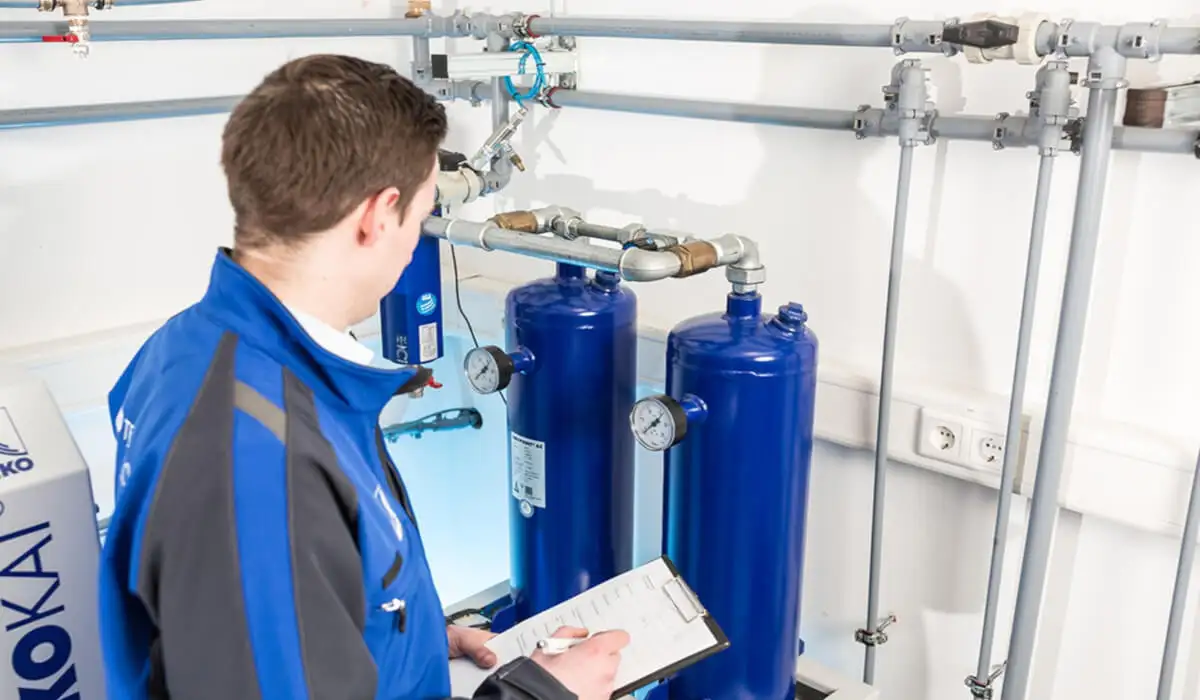

Инженер проводит осмотр пневматической системы и ресиверов для контроля точки росы и предотвращения конденсации

Связь с законом Рауля

Закон Рауля объясняет, почему в сжатом воздухе при повышении давления легче превысить порог насыщения водяным паром. Например:

при атмосферном давлении (1 бар) воздух при температуре 20 °C может содержать примерно 17,3 г/м³ водяного пара,
при давлении 7 бар (типичном для промышленных установок) воздух может «вместить» значительно меньше водяного пара при той же температуре (после сжатия частичное давление водяного пара увеличивается, поэтому точка росы растет).

Отсюда следует необходимость осушения сжатого воздуха.

Влажность в пневматических системах

Последствия чрезмерной влажности

В пневматических установках чрезмерная влажность означает:

снижение срока эксплуатации приводов и клапанов,
блокировка механизмов смазки,
увеличение риска повреждения электроники (например, в клапанных островах),
проблемы с контролем производственных процессов, в которых требуется определенный класс чистоты воздуха (например, согласно ISO 8573-1),
увеличение эксплуатационных расходов (коррозия труб, истоки).

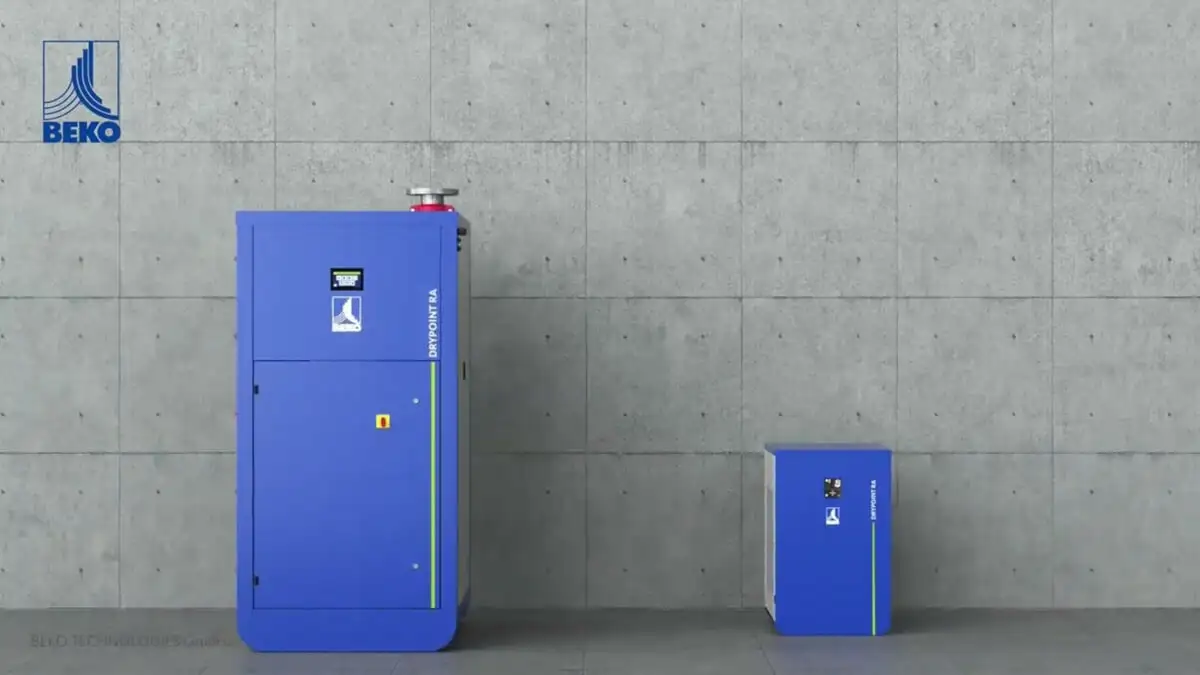

Промислові осушувачі повітря для запобігання корозії та наслідкам надмірної вологості в пневматичних системах

Нормы качества сжатого воздуха

Стандарт ISO 8573-1:2010 определяет классы влажности сжатого воздуха:

Класс 1: точка росы ≤ -70°C
Класс 2: точка росы ≤ -40°C
Класс 3: точка росы ≤ -20°C
Класс 4: точка росы ≤ +3°C
Класс 5: точка росы ≤ +7°C

В большинстве промышленных предприятий, например в автомобильной или пищевой промышленности, необходим класс 2 или 3. Для достижения такой низкой точки росы необходимо использовать технологию осушки.

Технологии контроля влажности в сжатом воздухе

Охладители

Работают по принципу охлаждения потока сжатого воздуха ниже точки росы, чтобы водяной пар испарялся, а затем удалялся образующийся конденсат. Типичная точка росы: от +3 до +7°C.

Адсорбционные осушители

Используется, когда требуется очень сухой воздух. Адсорбенты (например, силикагель, активированный оксид алюминия) связывают молекулы воды. Достигаются точки росы: от -20°C до даже -70°C.

Циклонные сепараторы – предварительная обработка

Удаляют конденсат механически (вращение воздуха заставляет капли воды отбрасываться на стенки корпуса сепаратора).

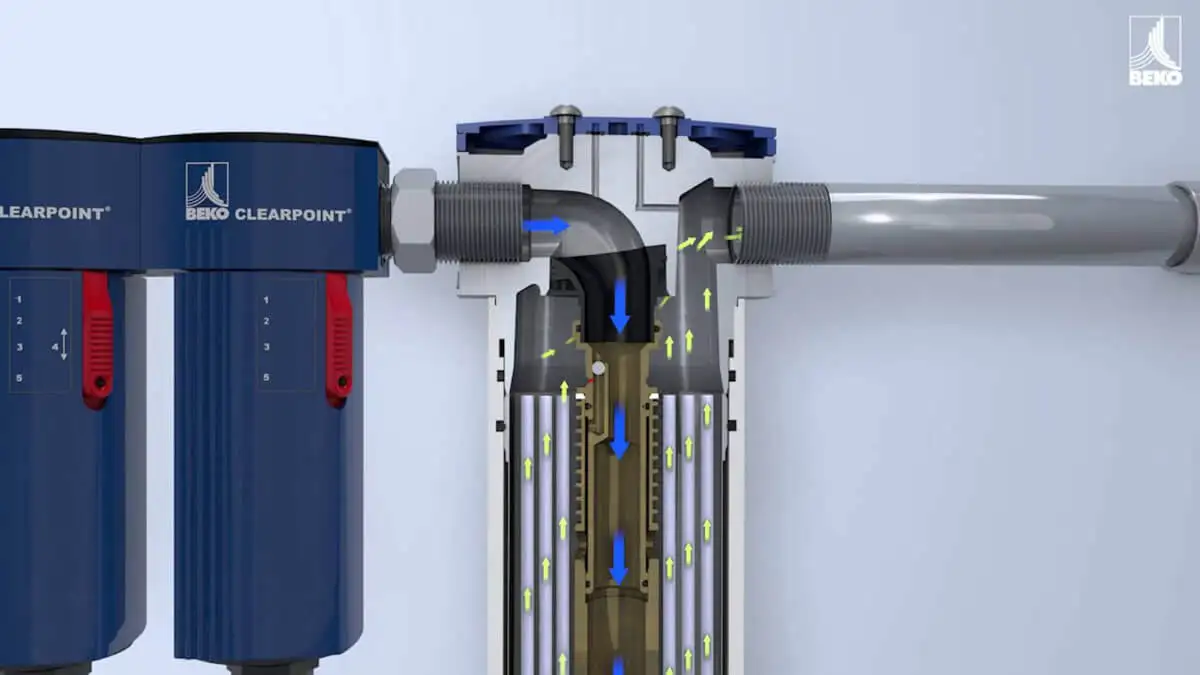

Принцип работы циклонного сепаратора для предварительной очистки и удаления конденсата из сжатого воздуха

Предложение Festo и BEKO Technologies в области влажности сжатого воздуха

Festo

Festo, лидер в области пневматической автоматики, предлагает компоненты, обеспечивающие контроль влаги:

Холодильные осушители серии MSR достигают точки росы +3°C. Идеально подходят для производственных линий, где требуется стабильное качество воздуха.
Модули подготовки воздуха серии MS – интегрируют фильтрацию, осушение, смазку. Позволяют контролировать параметры влажности.

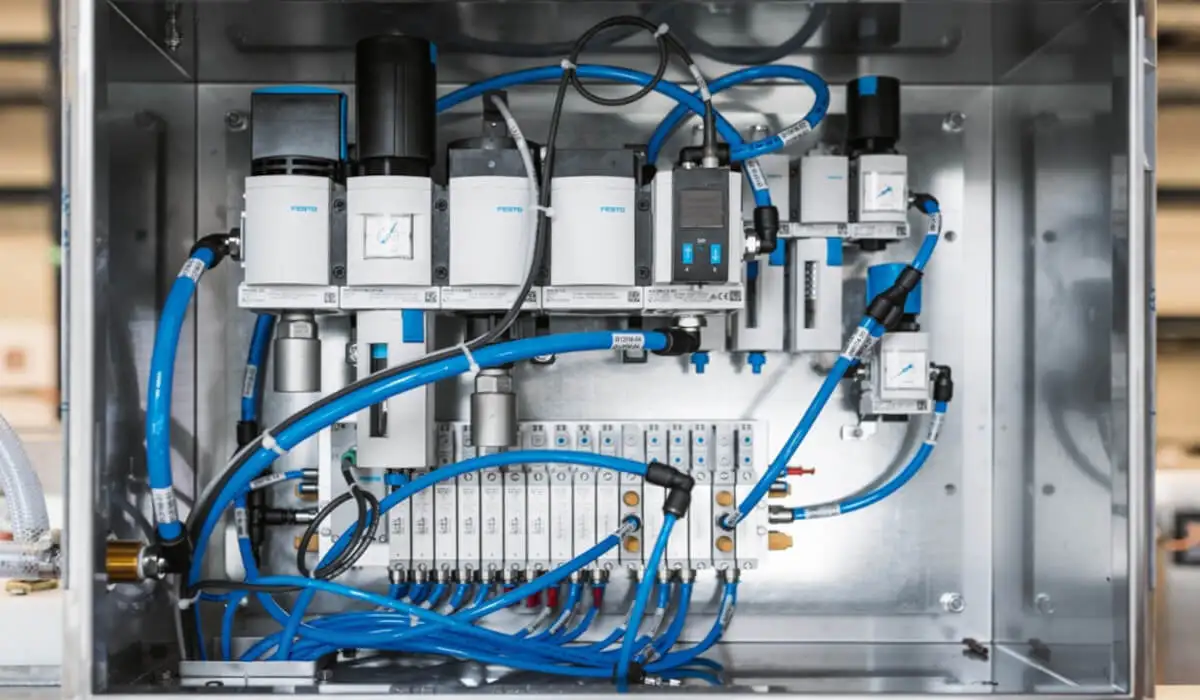

Модульная система подготовки сжатого воздуха Festo с блоками фильтрации и регуляторами давления в шкафу управления

Датчики влажности SFE1 – контролируют точку росы в режиме реального времени, позволяющую осуществлять профилактическое обслуживание.

Festo подчеркивает важность контроля влажности в контексте Индустрии 4.0 – их компоненты сотрудничают с системами IoT, что позволяет осуществлять дистанционную диагностику.

BEKO Technologies

BEKO Technologies – специалист в области обработки сжатого воздуха. Их предложение включает:

Адсорбционные осушители DRYPOINT AC – точки росы до -70 °C. Идеально подходят для процессов, требующих сверхчистого воздуха (например, электроника, фармацевтика).
Холодильные осушители DRYPOINT RA – бестселлер среди холодильных осушителей, отличное соотношение цены и качества.

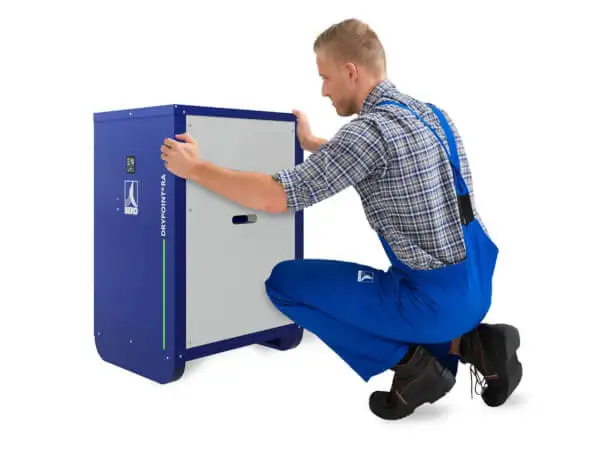

Техническое обслуживание рефрижераторного осушителя BEKO DRYPOINT RA для осушения сжатого воздуха

Сепараторы конденсата BEKOMAT – автоматический отвод конденсата без потерь сжатого воздуха из таких компонентов установки сжатого воздуха как циклонные сепараторы, резервуары под давлением, холодильные осушители и мембранные осушители, фильтры.

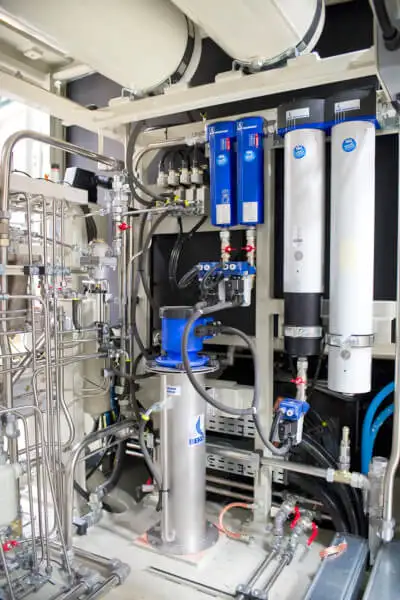

Промышленная система подготовки воздуха с автоматическими отводчиками конденсата BEKOMAT и магистральными фильтрами

Системы измерения METPOINT – обеспечивают постоянный мониторинг точки росы, давления и потока, что имеет ключевое значение для оптимизации энергопотребления.

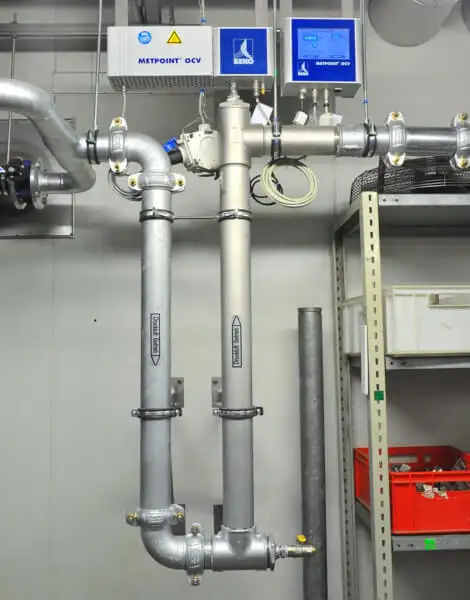

Система измерения METPOINT OCV на магистральном трубопроводе для мониторинга качества сжатого воздуха

BEKO обращает внимание на оптимизацию затрат, то есть точное приспособление осушения к реальным потребностям, что означает меньшие энергетические потери.

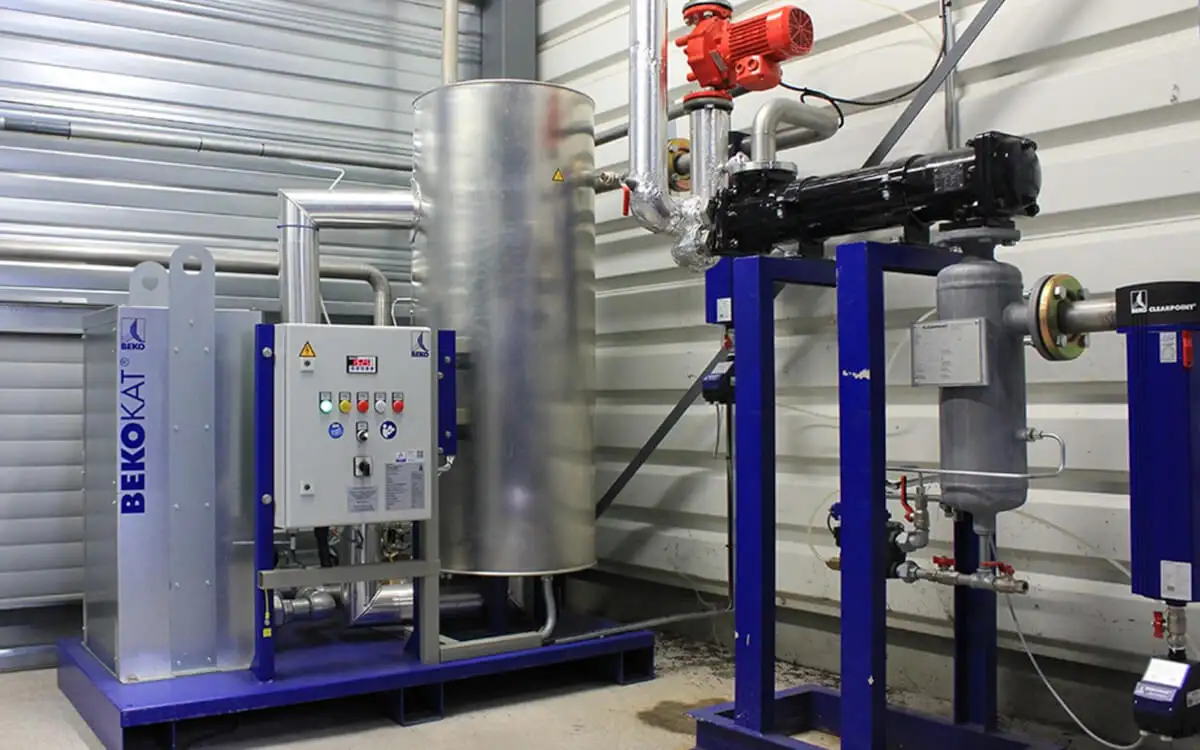

Установка BEKOKAT для безмасляной очистки сжатого воздуха в системе, где действует закон Рауля

Закон Рауля и выбор технологии

Почему закон Рауля является ключевым в выборе технологии осушки? Потому что он позволяет предсказать сколько воды выпадет после сжатия воздуха. Проектировщики установок для обработки или систем часто используют диаграммы Моллиера или психометрические диаграммы, учитывающие закон Рауля, чтобы:

подобрать подходящий тип осушителя,
оптимизировать установку (например, избежать переразмера),
минимизировать расход энергии.

Воздействие условий окружающей среды на влажность сжатого воздуха

Сезонность и климатические условия

В промышленных условиях следует помнить, что содержание водяного пара в воздухе сильно зависит от:

температуры атмосферного воздуха,
относительной влажности атмосферного воздуха.

Летом, при высокой влажности компрессоры всасывают из окружающей среды воздух, который может содержать даже несколько десятков граммов воды на каждый кубический метр. После сжатия и охлаждения вода должна быть удалена, чтобы не происходило ее конденсации в установке.

Зимой, несмотря на более низкую влажность атмосферного воздуха, точка росы в установке может оставаться критической, особенно в районах с большими колебаниями температуры. При низких температурах существует дополнительный риск замерзания конденсата, что может заблокировать трубопроводы и клапаны.

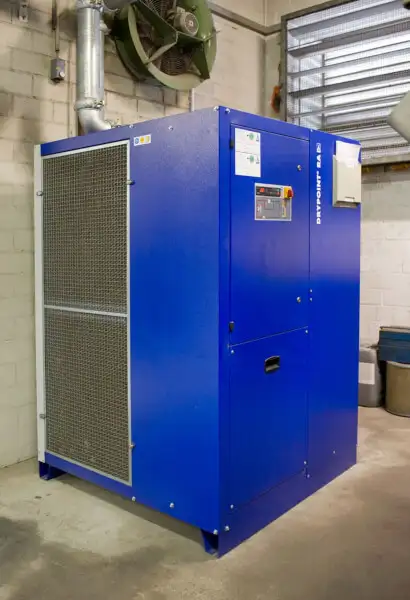

Рефрижераторный осушитель воздуха в компрессорной для стабилизации влажности в зависимости от сезонных изменений

Газовые преобразования в контексте закона Рауля

Сжатие воздуха увеличивает температуру и давление. После сжатия происходит его охлаждение (еще в охладителе компрессора) – в теплообменнике. В этот момент происходит ключевое изменение:

температура падает,
давление остается высоким,
водяной пар скорее достигает состояния насыщения (в соответствии с законом Раульта).

Поэтому в системах сжатого воздуха нельзя полагаться исключительно на температуру окружающей среды – необходимо учитывать точку росы под рабочим давлением.

Точка росы под давлением – так называемая pdp – что это значит на практике?

В пневматических установках важна точка росы под давлением, то есть температура, при которой вода начинает конденсироваться при рабочем давлении системы.

Это ключевой параметр:

воздух, осушенный до точки росы +3°C при 7 барах, соответствует точке росы приблизительно -20°C при атмосферном давлении,
чем ниже точка росы, тем меньше воды остается в газе.

Вот почему производители оборудования (например, Festo, Beko, Kaeser) интересуются точкой росы под давлением, а не только атмосферной. Это дает реальную информацию о том, произойдет ли конденсация в трубопроводах и устройствах и позволяет сравнить состояние (степень осушки) сжатого воздуха в пневматических установках.

Экономические аспекты понижения влажности

Расход энергии

Осушение сжатого воздуха потребляет энергию. На практике это означает:

холодильные осушители потребляют меньше энергии, но достигают точки росы только до примерно +3°C,
адсорбционные осушители позволяют опуститься до точки росы -70°C, но они значительно более энергоемки (эта технология обычно приводит к потерям сжатого воздуха).

По оценкам, затраты на осушение могут составлять даже 10-15% от общих затрат на производство сжатого воздуха.

Оптимизация работы системы

Такие компании, как BEKO Technologies или Kaeser, предлагают интеллектуальные системы управления, которые:

адаптируют работу осушителя к текущей потребности,
избегают работы осушителя на 100% мощности, когда это не требуется,
позволяют контролировать точку росы и извещают о превышении.

Это позволяет значительно снизить потребление энергии.

Примеры отраслей – где закон Рауля является ключевым?

Фармацевтическая промышленность

В производстве лекарств действуют строгие требования по чистоты воздуха. Даже небольшие количества влаги могут:

приводить к развитию микроорганизмов,
влиять на свойства порошков и таблеток,
повреждать технологическое оборудование.

Здесь часто требуется, по крайней мере, класс 2 согласно ISO 8573-1, что означает точку росы до -40 °C. Используются адсорбционные осушители (например, BEKO DRYPOINT AC).

Применение безмасляных технологий BEKOKAT для осушения воздуха на чистом производстве согласно медицинским стандартам

Электронная промышленность

В производстве электроники:

конденсация водяного пара может вызвать коррозию дорожек в электронных компонентах,
Влажность может снизить электрические параметры компонентов.

В некоторых предприятиях необходима точка росы даже до -70 °C, что требует наиболее эффективных технологий.

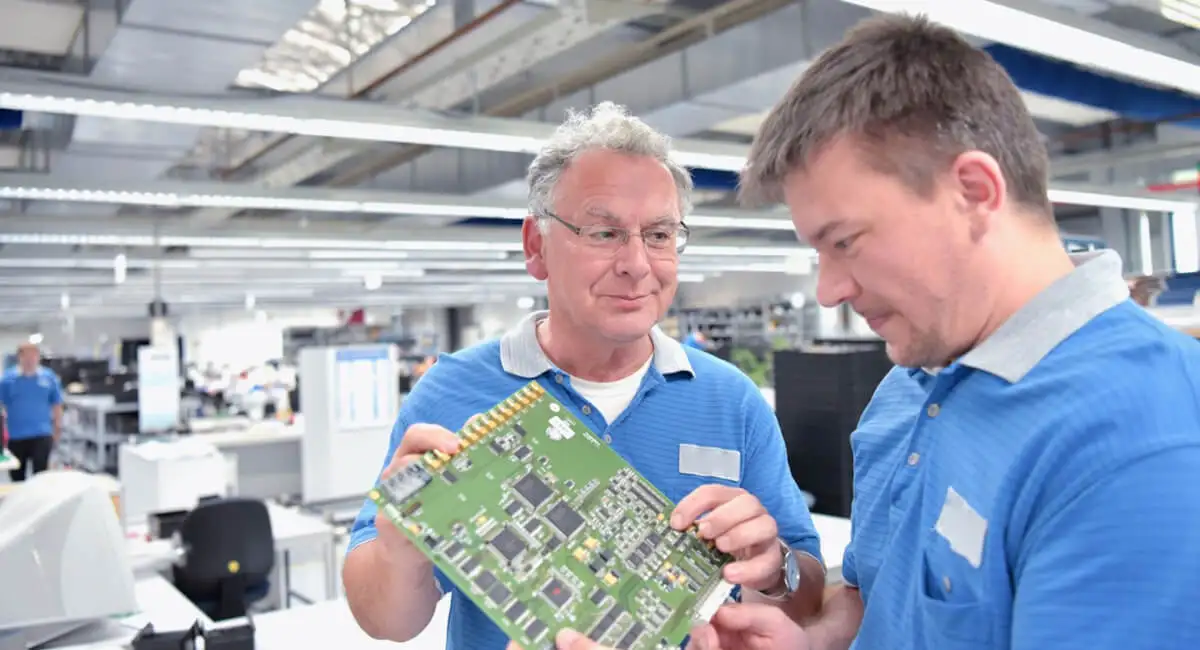

Инженеры проверяют печатную плату на наличие повреждений от конденсата и коррозии в электронной промышленности

Пищевая промышленность

В производстве пищевых продуктов:

конденсирующаяся на оборудовании вода создает риск развития плесени и бактерий,
гигиенические нормы чрезвычайно строги.

Часто достаточно точки росы около +3°C (холодильные осушители), но в некоторых случаях, например, при упаковке в защитной атмосфере (или когда температура в производственном цехе близка к 0°C), применяются еще более низкие точки росы.

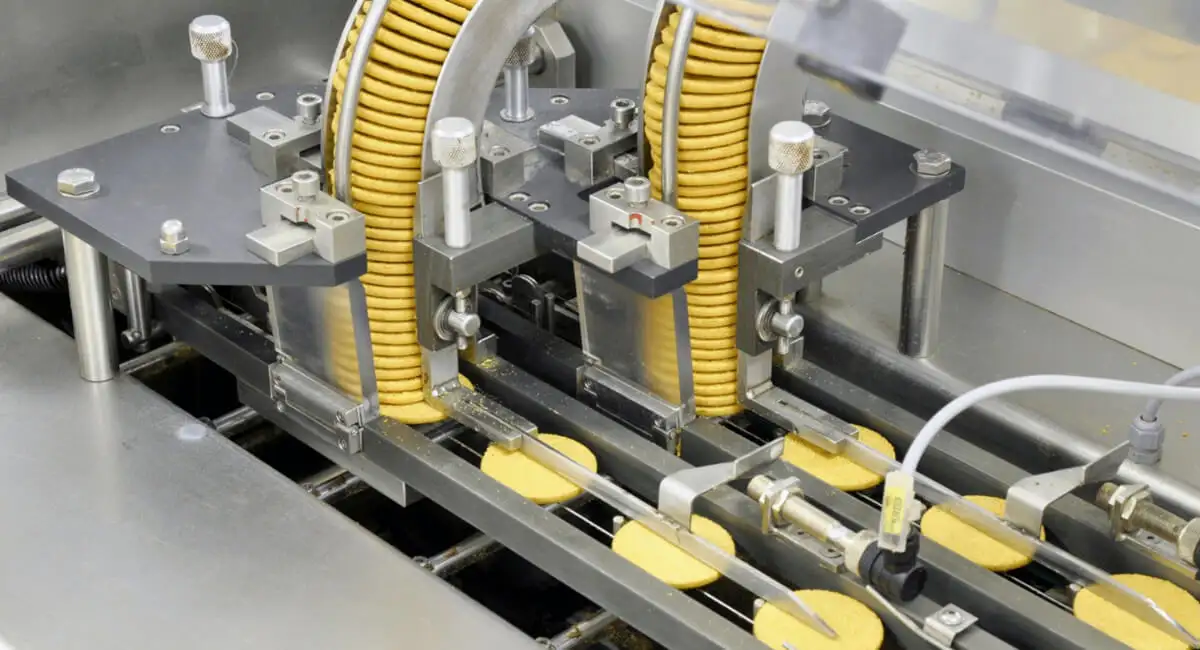

Автоматизированная линия производства кондитерских изделий, где контроль влажности воздуха предотвращает развитие бактерий
