Использование Arduino и применение Raspberry Pi в изучении пневматики

Arduino и Raspberry Pi в образовании по пневматике.

В цифровую эпоху техническое образование переживает трансформацию, сочетая классические промышленные решения с современными платформами микроконтроллеров и одноплатных компьютеров. Arduino и Raspberry Pi становятся неотъемлемыми инструментами в профессиональном, инженерном и промышленном образовании, а также в контексте пневматики. В статье мы рассмотрим практические примеры их применения в учебе, в частности в Школе № 18 во Вроцлаве и Политехническом университете, а также обсудим продукты компании ПНЕВМАТ, которые поддерживают эти образовательные инициативы.

Теория и идея интеграции – Arduino и Raspberry Pi в пневматике

Arduino – это платформа с открытым кодом, основанная на микроконтроллерах AVR, позволяющая быстро реализовывать проекты автоматизации и управления. Raspberry Pi, в свою очередь, – это мини-компьютер с полноценной операционной системой Linux, используемый для более сложных приложений, требующих обработки данных, сетевой коммуникации или визуализации.

Интеграция этих устройств с пневматическими компонентами (такими как электроклапаны, датчики давления, приводы) позволяет:

• управлять пневматическими последовательностями
• мониторить параметры установки
• симулировать промышленные системы
• создавать диагностические и аварийные системы

Образовательные приложения - Школьный комплекс № 18 и Политехнический университет

Школьный комплекс №18 во Вроцлаве

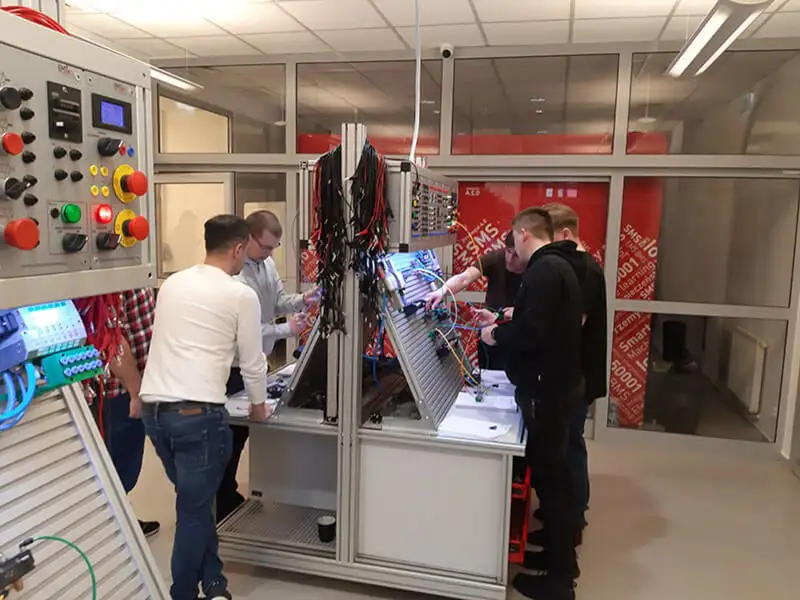

В рамках уроков по мехатронике и автоматике учащиеся реализуют проекты, заключающиеся в построении систем управления пневматическими приводами с помощью Arduino UNO или Mega. Используя реле, индукционные датчики и приводы компании ПНЕВМАТ, учащиеся учатся проектировать простые приложения, такие как:

• автоматические пневматические двери
• штампы, управляемые конечными датчиками
• системы pick-and-place с использованием присосок

Политехника

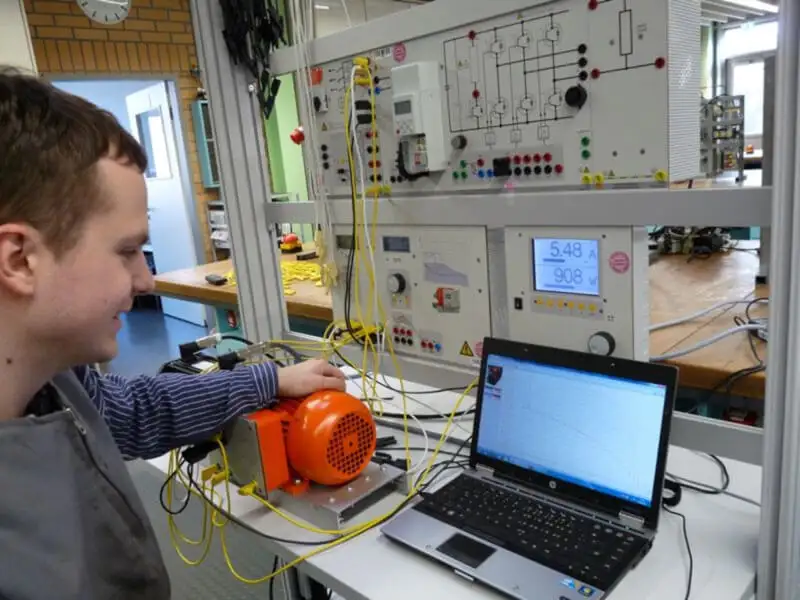

На факультетах механики и электроники студенты используют Raspberry Pi в более сложных проектах, таких как:

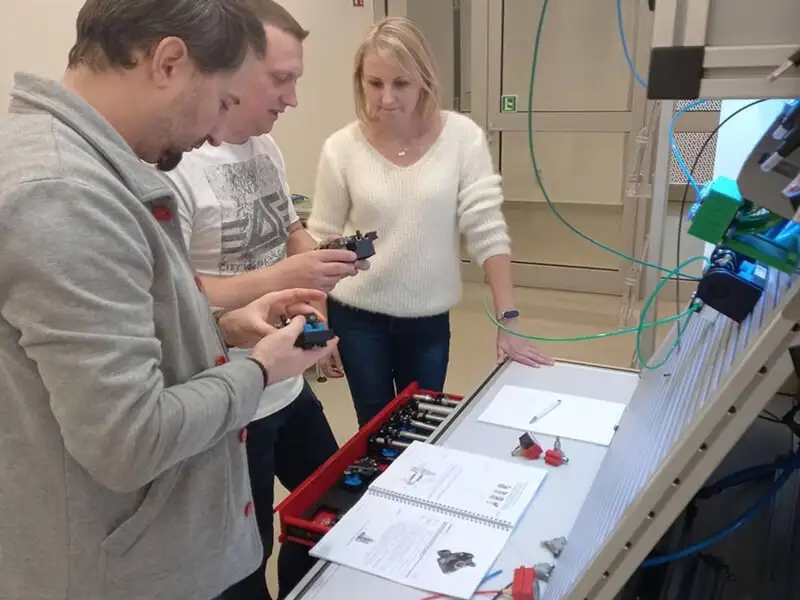

• дистанционный мониторинг давления в системах сжатого воздуха (с использованием аналоговых и цифровых датчиков)
• регистрация и анализ данных процессов (IoT)
• многозадачное управление в среде Python (например, с использованием библиотек GPIO, Flask)

Лаборатории используют приводы и клапаны ПНЕВМАТ в качестве исполнительных элементов в цифровых пневматических системах.

Схемы и учебные задания – практические примеры

Пример 1: Последовательное управление пневматическим приводом

• Arduino UNO + 2 кнопки управления + 2 концевых датчика + клапан, управляемый 24 В постоянного тока + привод ISO 15552 от ПНЕВМАТ
• Цель: выполнение полной последовательности движений поршня в ответ на конечные сигналы

Пример 2: Мониторинг давления с сигнализацией

• Raspberry Pi 4 + аналоговый датчик давления 0–10 В + преобразователь A/C + экран OLED
• Цель: отображение и регистрация значений давления, а также отправка уведомлений при превышении заданных порогов

Пример 3: Удаленная визуализация пневматической системы

• Raspberry Pi + Node-RED + WiFi + пропорциональные клапаны ПНЕВМАТ
• Цель: управление и мониторинг потока воздуха из уровня браузера

Роль пневмат в образовании и практике

ПНЕВМАТ поставляет пневматические компоненты и учебные наборы, адаптированные к потребностям технических школ и высших учебных заведений. В ассортименте продукции есть, в частности:

• пневматические цилиндры (ISO, компактные цилиндры, поршневые цилиндры)
• клапаны 3/2 и 5/2 для управления Arduino/Raspberry Pi
• фитинги и трубопроводы, облегчающие построение обучающих стендов

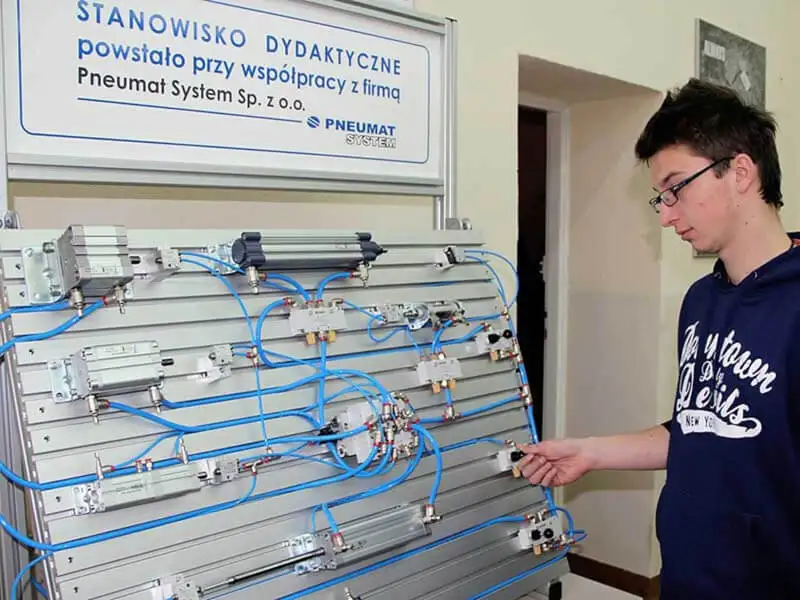

• датчики положения поршня и давления
• пневматические обучающие наборы с возможностью программирования

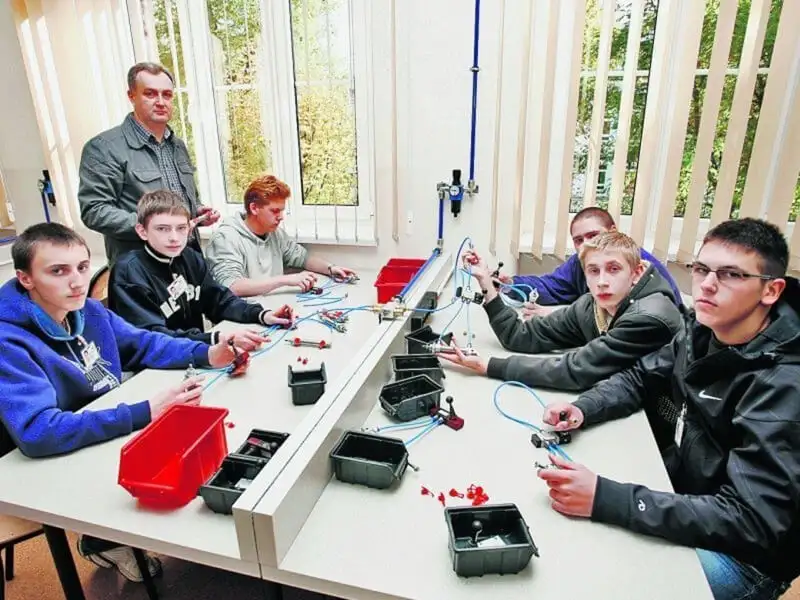

Компания также оказывает консультационную поддержку, помогая школам подбирать компоненты и проектировать учебные рабочие места в соответствии с требованиями Министерства образования и науки и экзаменационных указаний Государственной экзаменационной комиссии для профессий техник-мехатроник, техник-автоматик и техник-робототехник.

Внедрение Arduino и Raspberry Pi в школьные и университетские лаборатории – это не только способ модернизации образования, но и подготовка будущих инженеров для работы в Индустрии 4.0. Учеба через практику, создание реальных систем управления и интеграция с пневматикой являются ключевыми компетенциями в эпоху автоматизации и цифровизации промышленности.

ПНЕВМАТ как поставщик компонентов и образовательный партнер активно поддерживает такие инициативы и остается лидером в предоставлении решений для технического профессионального и высшего образования.

Самые распространенные проблемы и вызовы в работе с Arduino/Raspberry Pi в образовании по пневматике

1. Интеграция напряжения и совместимость компонентов

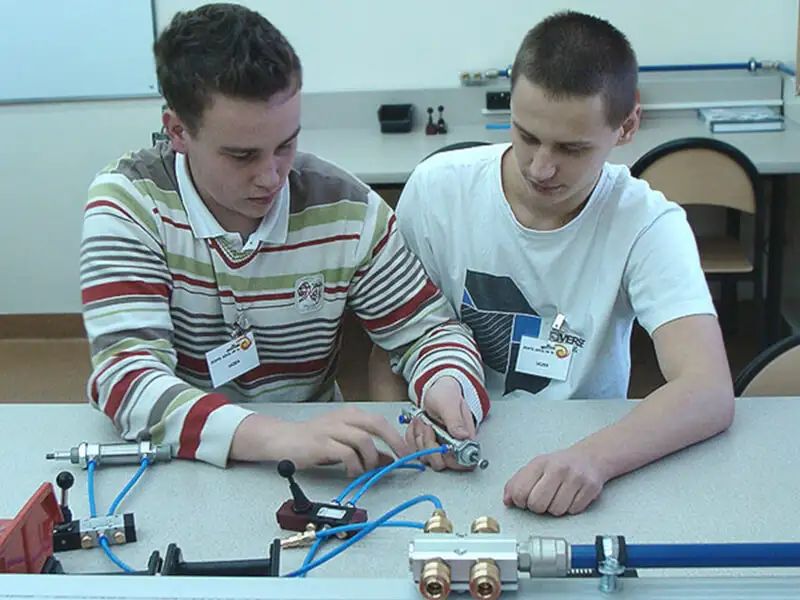

Одним из наиболее распространенных вызовов является согласование уровней управляющих напряжений. Arduino работает на напряжении 5 В (или 3,3 В в некоторых моделях), в то время как большинство промышленных электроклапанов работают на 12 или 24 В постоянного тока. Это требует использования релейных модулей или выходных транзисторных буферов.

Решение: ПНЕВМАТ предлагает клапаны с разъемом M8 или M12 и катушками, приспособленными к 24 В постоянного тока могут непосредственно руководствоваться внешним релейным модулем, сотрудничающим с Arduino.

2. Ограниченное количество входов/выходов

В случае более сложных систем автоматизации учащиеся сталкиваются с ограничениями в количестве доступных I/O-контактов.

Решение: Использование расширителей (например, MCP23017), мультиплексоров или работа в архитектуре master-slave, где Raspberry Pi контролирует несколько систем Arduino – это позволяет создавать расширенные обучающие станции с несколькими приводами и датчиками.

3. Отсутствие физических промышленных моделей

Школы часто не обладают полностью оборудованными промышленными лабораториями, что ограничивает возможности тестирования систем с реальными компонентами.

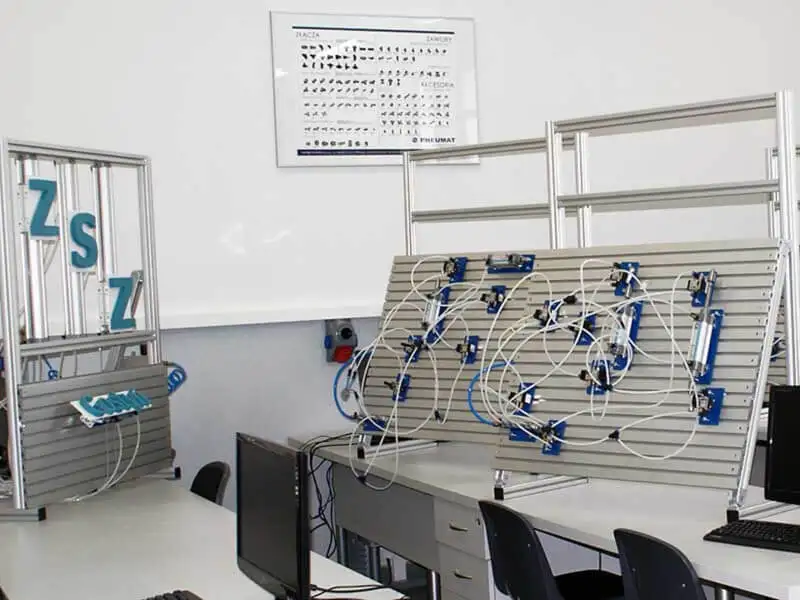

Решение: ПНЕВМАТ поставляет компактные мобильные обучающие комплекты (например, мини-системы с компактными цилиндрами, клапанными островами и панелями с быстроразъемными соединениями), которые позволяют тестировать системы даже в условиях класса.

Отрасли, в которых используются знания об Arduino и пневматике.

Выпускники технических школ и университетов, обладающие знаниями в области микроконтроллеров и пневматики, находят работу в следующих секторах:

• Промышленная автоматика – программирование и запуск простых систем управления
• Техническое обслуживание – быстрая диагностика неисправностей с использованием Arduino для измерения давления, потока или положения
• Робототехники и мехатроники – построение пневматических манипуляторов с электронными системами
• Пищевая, фармацевтическая, упаковочная промышленность – интеграция систем pick-and-place и управления производственными линиями
• Экологическая инженерия и HVAC – управление заслонками, воздушными клапанами и системами фильтрации
