У цифрову епоху технічна освіта переживає трансформацію, поєднуючи класичні промислові рішення з сучасними платформами мікроконтролерів та одноплатних комп'ютерів. Arduino та Raspberry Pi стають невід'ємними інструментами у професійній, інженерній та промисловій освіті, також у контексті пневматики. У статті ми розглянемо практичні приклади їх застосування в навчанні, зокрема в Школі № 18 у Вроцлаві та на Політехнічному університеті, а також обговоримо продукти компанії ПНЕВМАТ, які підтримують ці освітні ініціативи.

Теорія та ідея інтеграції - Arduino та Raspberry Pi в пневматиці

Arduino - це платформа з відкритим кодом, заснована на мікроконтролерах AVR, що дозволяє швидко реалізовувати проекти автоматизації та управління. Raspberry Pi, в свою чергу, - це міні-комп'ютер з повноцінною операційною системою Linux, що використовується для більш складних додатків, що вимагають обробки даних, мережевої комунікації або візуалізації.

Інтеграція цих пристроїв з пневматичними компонентами (такими як електроклапани, датчики тиску, приводи) дозволяє:

• керувати пневматичними послідовностями
• моніторити параметри установки
• симулювати промислові системи
• створювати діагностичні та аварійні системи

Освітні застосування - Шкільний комплекс № 18 та Політехнічний університет

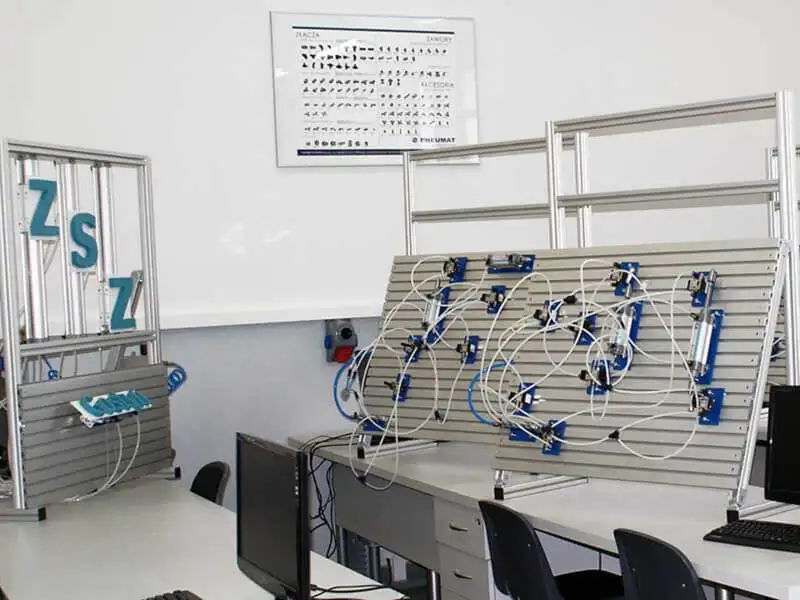

Шкільний комплекс № 18 у Вроцлаві

В рамках уроків з мехатроніки та автоматики учні реалізують проекти, що полягають у побудові систем управління пневматичними приводами за допомогою Arduino UNO або Mega. Використовуючи реле, індукційні датчики та приводи компанії ПНЕВМАТ, учні навчаються проектувати прості додатки, такі як:

• автоматичні пневматичні двері
• штампи, керовані кінцевими датчиками
• системи pick-and-place з використанням присосок

Політехніка

На факультетах механіки та електроніки студенти використовують Raspberry Pi в більш складних проектах, таких як:

• дистанційний моніторинг тиску в системах стисненого повітря (з використанням аналогових і цифрових датчиків)
• реєстрація та аналіз даних процесів (IoT)
• багатозадачне керування в середовищі Python (наприклад, з використанням бібліотек GPIO, Flask)

Лабораторії використовують приводи та клапани ПНЕВМАТ як виконавчі елементи в цифрових пневматичних системах.

Схеми та навчальні завдання – практичні приклади

Приклад 1: Послідовне керування пневматичним приводом

• Arduino UNO + 2 кнопки керування + 2 кінцеві датчики + клапан, керований 24 В постійного струму + привід ISO 15552 від ПНЕВМАТ
• Мета: виконання повної послідовності рухів поршня у відповідь на кінцеві сигнали

Приклад 2: Моніторинг тиску з сигналізацією

• Raspberry Pi 4 + аналоговий датчик тиску 0–10 В + перетворювач A/C + екран OLED
• Мета: відображення та реєстрація значень тиску, а також надсилання сповіщень у разі перевищення заданих порогів

Приклад 3: Віддалена візуалізація пневматичної системи

• Raspberry Pi + Node-RED + WiFi + пропорційні клапани ПНЕВМАТ

• Мета: керування та моніторинг потоку повітря з рівня браузера

Роль ПНЕВМАТ в освіті та практиці

ПНЕВМАТ постачає пневматичні компоненти та навчальні набори, адаптовані до потреб технічних шкіл та вищих навчальних закладів. В асортименті продукції є, зокрема:

• пневматичні циліндри (ISO, компактні циліндри, поршневі циліндри)
• клапани 3/2 і 5/2 для управління Arduino / Raspberry Pi
• фітинги та трубопроводи, що полегшують побудову навчальних стендів
• датчики положення поршня та тиску
• пневматичні навчальні набори з можливістю програмування

Компанія також надає консультаційну підтримку, допомагаючи школам підбирати компоненти та проектувати навчальні робочі місця відповідно до вимог Міністерства освіти та науки та екзаменаційних вказівок Державної екзаменаційної комісії для професій технік-мехатронік, технік-автоматик та технік-робототехнік.

Впровадження Arduino та Raspberry Pi у шкільні та університетські лабораторії — це не тільки спосіб модернізації освіти, але й підготовка майбутніх інженерів до роботи в Індустрії 4.0. Навчання через практику, створення реальних систем управління та інтеграція з пневматикою є ключовими компетенціями в епоху автоматизації та цифровізації промисловості.

ПНЕВМАТ, як постачальник компонентів та освітній партнер, активно підтримує такі ініціативи та залишається лідером у наданні рішень для технічної професійної та вищої освіти.

Найпоширеніші проблеми та виклики у роботі з Arduino/Raspberry Pi в освіті з пневматики

1. Інтеграція напруги та сумісність компонентів

Одним з найпоширеніших викликів є узгодження рівнів керуючих напруг. Arduino працює на напрузі 5 В (або 3,3 В у деяких моделях), тоді як більшість промислових електроклапанів працюють на 12 або 24 В постійного струму. Це вимагає використання релейних модулів або транзисторних вихідних буферів.

Рішення: ПНЕВМАТ пропонує клапани з роз'ємом M8 або M12 і котушками, пристосованими до 24 В постійного струму, які можуть безпосередньо керуватися зовнішнім релейним модулем, що співпрацює з Arduino.

2. Обмежена кількість входів/виходів

У випадку більш складних систем автоматизації учні стикаються з обмеженнями в кількості доступних I/O-контактів.

Рішення: Використання розширювачів (наприклад, MCP23017), мультиплексорів або робота в архітектурі master-slave, де Raspberry Pi контролює кілька систем Arduino – це дозволяє створювати розширені навчальні станції з декількома приводами та датчиками.

3. Відсутність фізичних промислових моделей

Школи часто не мають повністю обладнаних промислових лабораторій, що обмежує можливості тестування систем з реальними компонентами.

Рішення: ПНЕВМАТ постачає компактні мобільні навчальні комплекти (наприклад, міні-системи з компактними циліндрами, клапанними островами та панелями з швидкороз’ємними з’єднаннями), які дозволяють тестувати системи навіть в умовах класу.

Галузі, в яких застосовуються знання про Arduino та пневматику

Випускники технічних шкіл та університетів, які мають знання в області мікроконтролерів та пневматики, знаходять роботу в таких секторах:

• Промислова автоматика – програмування та запуск простих систем управління
• Технічного обслуговування – швидка діагностика несправностей з використанням Arduino для вимірювання тиску, потоку або положення
• Робототехніки та мехатроніки – побудова пневматичних маніпуляторів з електронними системами
• Харчової, фармацевтичної, пакувальної промисловості – інтеграція систем pick-and-place та управління виробничими лініями
• Екологічної інженерії та HVAC – управління заслінками, повітряними клапанами та системами фільтрації
