Механика трения в системе поршень-цилиндр и способы ограничения вибраций

«Стик-слип», то есть сцепление и скольжение в пневматических цилиндрах

В пневматических системах, особенно используемых цилиндрами для точного перемещения элементов (например, в автоматике сборки, манипуляции или робототехнике), важной проблемой может быть явление «stick-slip» (другое название — скачкообразное движение). Оно проявляется в виде нежелательных, скачкообразных движений поршня во время работы цилиндра, часто вызывая грохот, колебания или раздражающие вибрации. В этой статье рассматривается природа явления stick-slip, его причины в контексте трения в пневматических цилиндрах, а также представлены методы предотвращения и ограничения этого эффекта.

1. Что такое явление stick-slip?

1.1. Определение

Stick-slip означает циклический переход между состоянием сцепления (stick) и скольжением (slip) при относительном движении двух поверхностей. В определенный момент движущая сила (в приводе – пневматическая сила) растет, но статическое трение (сцепление) еще больше этой силы, поэтому движение останавливается. Когда порог статического трения превышается, поршень внезапно преодолевает сопротивление и двигается (скольжение), после чего цикл повторяется.

1.2. Побочные эффекты

В пневматике эффектом является рывочное движение поршня (сменная скорость), которое может вызвать:

• неточное позиционирование,
• вибрации и шум,
• ускоренный износ уплотнений и элементов направляющих,
• влияние на качество продукта (например, в процессах лакировки, монтажа).

2. Механика трения в системе поршень-цилиндр

2.1. Статическое трение и кинетическое трение

• Статическое трение – возникает, когда поршень находится в состоянии покоя, а движущая сила еще не достаточно, чтобы преодолеть сопротивление трения.
• Кинетическое трение – действует в момент начала движения поршня и обычно меньше статического трения, что означает, что после движения поршень встречает меньшее сопротивление.

Разница между этими видами трения приводит к тому, что для начала движения нужна большая сила, чем для его поддержки. Это приводит к циклическому прилипанию и внезапному скольжению, что приводит к явлению stick-slip.

2.2. Роль уплотнений и смазки

В пневматических цилиндрах уплотнения, такие как колечки поршня или прокладки, непосредственно контактируют со стенкой цилиндра. Величина трения зависит от типа уплотнения, его износа и уровня смазки.

• Чрезмерное или слишком сухое уплотнение: может увеличивать статическое трение, усиливая эффект stick-slip.
• Слишком большая сила прижима уплотнений (например, в цилиндрах без дополнительной смазки): также приводит к высокому трению.

2.3. Точное ведение поршня

Кроме трения самих уплотнений, принимается во внимание также трение (например, втулок). Их монтажные допуска и состояние поверхности могут усиливать эффект stick-slip, особенно при микродвижениях и низких скоростях.

3. Факторы, способствующие возникновению эффекта stick-slip

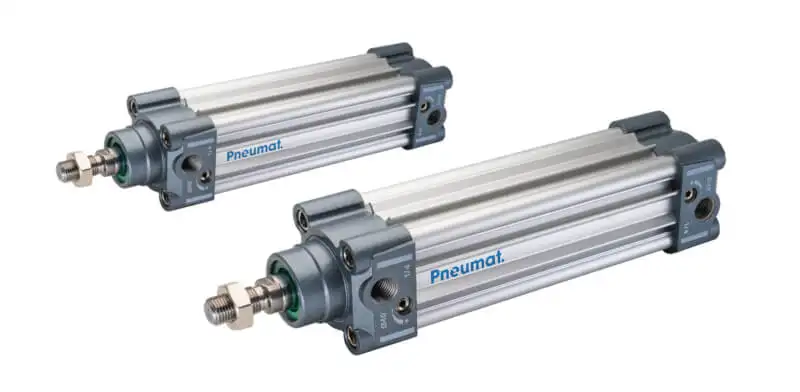

1. Низкая скорость движения поршня – при медленном ходе поршень работает в границе между статическим и кинетическим трением.
2. Небольшая нагрузка или малая движущая сила – разница между движущей силой и силой трения невелика, поэтому легко возникают скачки.
3. Неправильно подобранные уплотнители (слишком большое давление, неподходящий материал).
4. Загрязнения в цилиндре (пыль, грязь), увеличивающие трение и шероховатость поверхности.
5. Неправильная смазка – ее отсутствие или избыток, неподходящий тип смазки.
6. Несоответствующая рекомендациям геометрия поверхности цилиндра (например, слишком высокая или слишком низкая шероховатость).

4. Способы ограничения вибраций stick-slip

4.1. Оптимизация уплотнений и смазки

• Выбор уплотнительного материала с низким коэффициентом трения и стабильными свойствами (например, уплотнение из ПТФЭ, политетрафторэтилена с наполнителями).
• Смазка – во многих силовых приводах на поверхность цилиндра или кольца поршня наносится небольшое количество масла. Это может быть смазка со специальными антиадгезионными свойствами, совместимая со сжатым воздухом и, возможно, с добавками масла из компрессора.
• Уплотнение «low friction» – в цилиндрах, предназначенных для точных движений: часто меньшее уплотнительное давление и материалы, уменьшающие статическое трение.

4.2. Усовершенствование конструкции цилиндра

1. Поверхность цилиндра: доработанная шероховатость (например, Ra < 0,2–0,4 мкм) и твердость, ограничивающая сцепление.
2. Дополнительные направляющие подшипники – для уменьшения деформации цилиндра при боковой нагрузке, стабилизирующей контакт поршня с цилиндром.

4.3. Регулировка давления и потока воздуха

• Применение пропорциональных клапанов для плавной регулировки скорости поршня (без больших скачков давления), что уменьшает внезапные скачки силы.
• Увеличение давления питания или ввод пневматической подушки (так называемой air cushion) может помочь преодолеть статическое трение с определенным запасом.
• Датчики и управление feedback – мониторинг положения поршня и коррекция силы/давления в режиме реального времени.

4.4. Методы виброизоляции и демпфирования

• Монтаж привода на специальных креплениях с демпфирующими элементами (например, эластомерными).

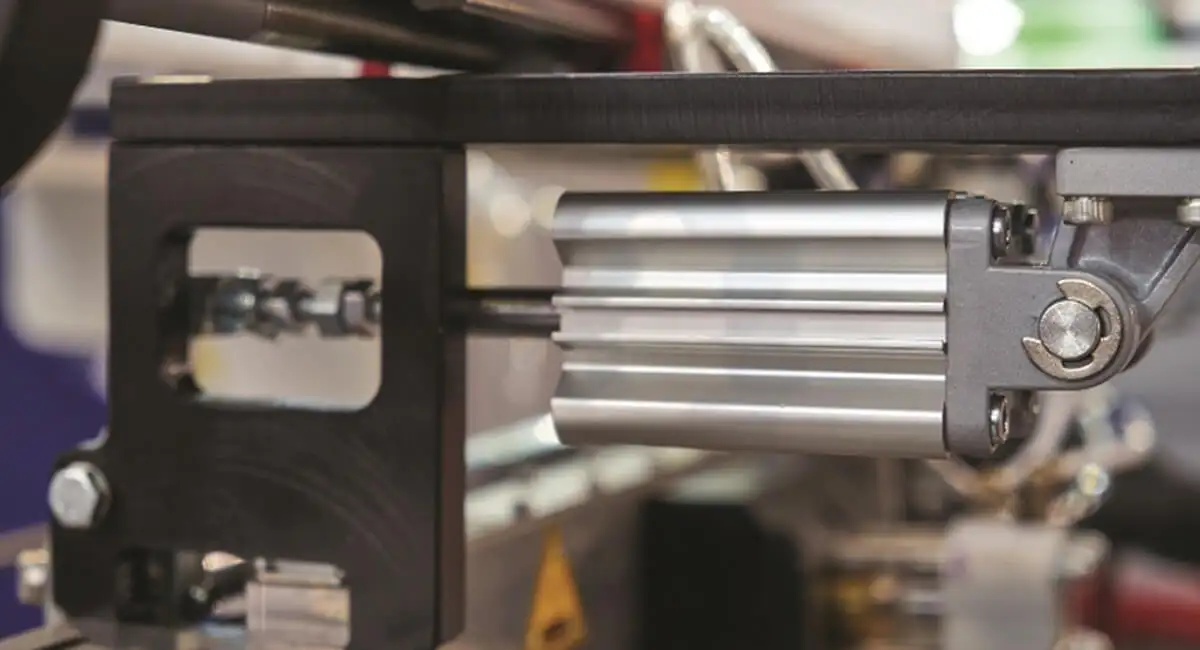

• Гидравлические амортизаторы или концевые демпфирующие вставки (чаще используются при высоких скоростях и массах).

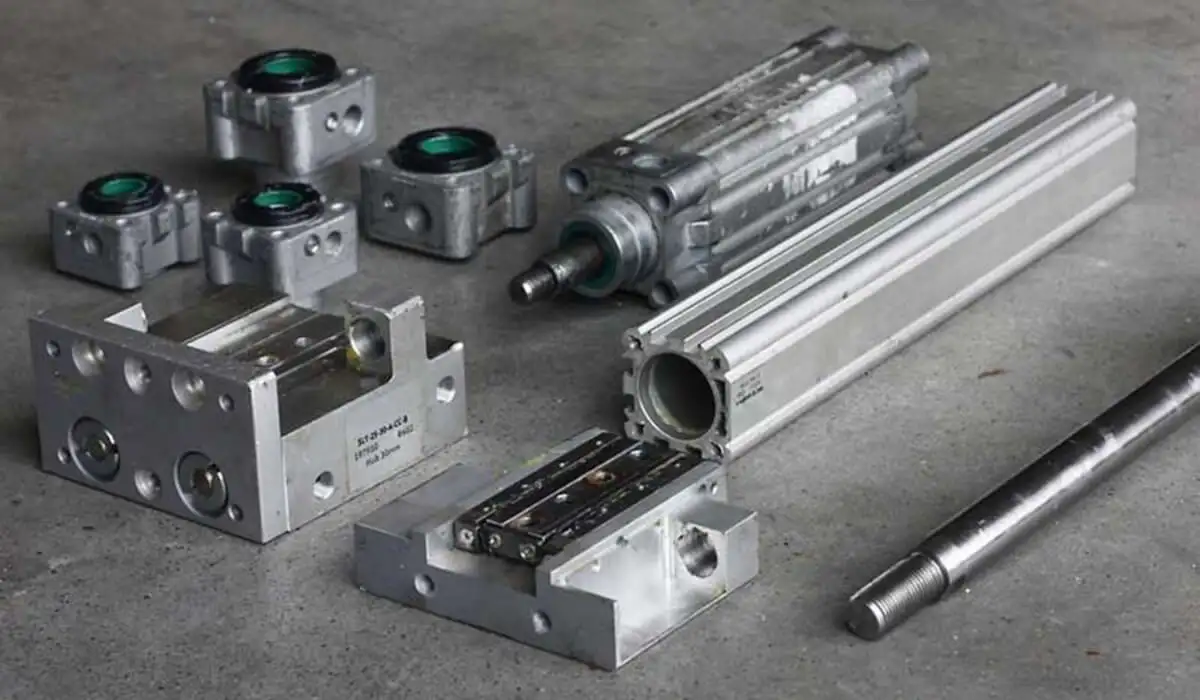

4.5.Поддержка чистоты и обслуживания

• Регулярная чистка и проверка внутренней части цилиндра, чтобы предотвратить накопление загрязнений, вызывающих увеличение трения.
• Циклическая замена уплотнений в соответствии с рекомендациями производителя пневмоцилиндров во избежание чрезмерного износа и увеличения трения.

5. Примеры решений на практике

• Силовые цилиндры с покрытием PTFE – некоторые изготовители предлагают гладкий анодированный цилиндр (в случае алюминия) или полированный стальной цилиндр с покрытием PTFE, что снижает коэффициент трения.

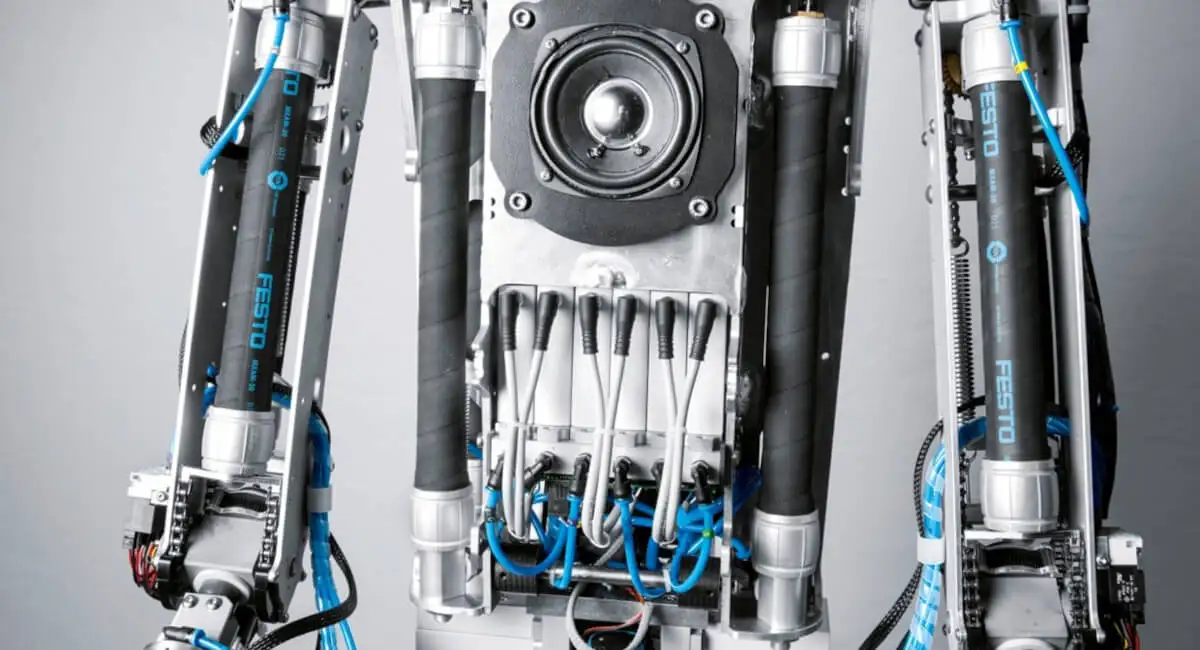

• Силовые приводы «low friction» предназначены для точного позиционирования в робототехнике и автоматике. Содержат уплотнение со специальным профилем, что часто уменьшает давление.

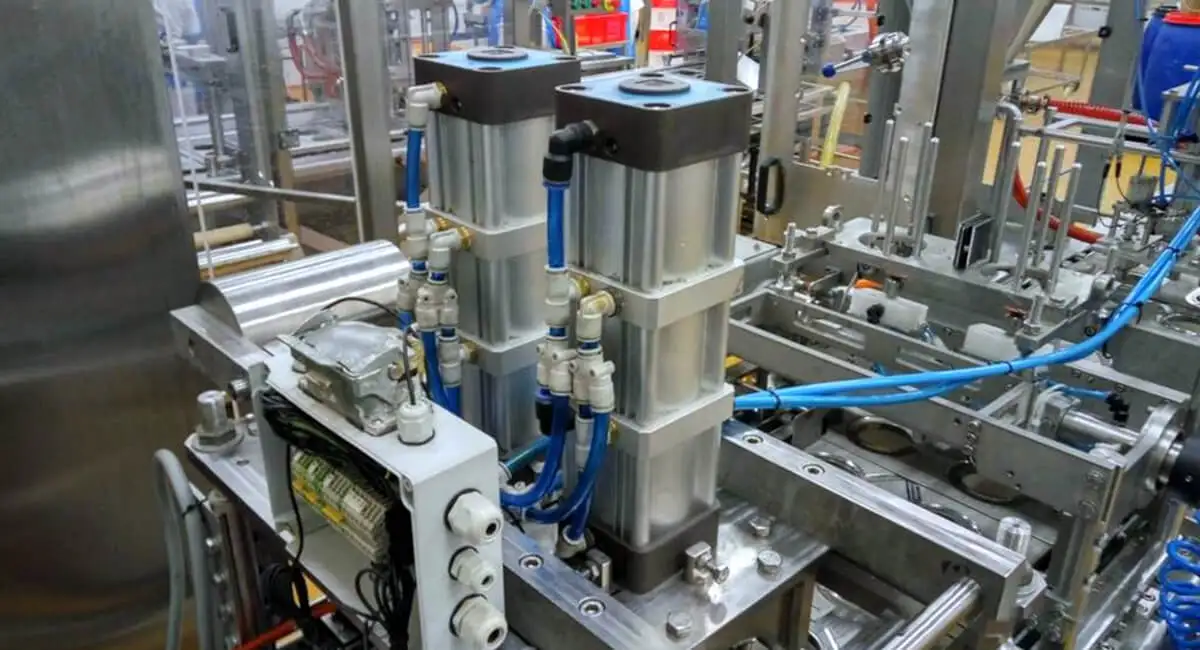

• Сервоуправление в пневматике – сочетание пропорциональных клапанов с датчиками положения, чтобы пневматический привод двигался плавно на низких скоростях и при изменяющейся нагрузке, компенсируя эффект stick-slip путем автоматической корректировки давления.

6. Возможно ли полностью устранить эффект стик-слип?

В некоторых условиях (низкие скорости, небольшие нагрузки, высокое статическое трение) полное устранение может оказаться сложным. Однако при правильном сочетании:

• высокого качества конструкции цилиндра
• оптимизированных уплотнений
• правильной смазки
• тщательно подобранного давления и управления

эффект сцепления-скольжения можно значительно снизить, ограничив его до безвредных, незначительных вибраций. Во многих случаях соответствующая оптимизация пневматических систем позволяет добиться достаточной плавности движения, устраняя необходимость использования более сложных решений.
