Механіка тертя в системі поршень-циліндр та способи обмеження вібрацій

«Стік-сліп», тобто зчеплення і ковзання в пневматичних циліндрах

У пневматичних системах, особливо тих, що використовують циліндри для точного переміщення елементів (наприклад, в автоматиці складання, маніпуляції або робототехніці), важливою проблемою може бути явище «stick-slip» (інша назва — стрибкоподібний рух). Воно проявляється у вигляді небажаних, стрибкоподібних рухів поршня під час роботи циліндра, часто викликаючи гуркіт, коливання або дратівливі вібрації. У цій статті розглядається природа явища stick-slip, його причини в контексті тертя в пневматичних циліндрах, а також представлені методи запобігання та обмеження цього ефекту.

1. Що таке явище stick-slip?

1.1. Визначення

Stick-slip означає циклічний перехід між станом зчеплення (stick) і ковзання (slip) під час відносного руху двох поверхонь. У певний момент рушійна сила (у приводі – пневматична сила) зростає, але статичне тертя (зчеплення) є ще більшим за цю силу, тому рух зупиняється. Коли поріг статичного тертя перевищується, поршень раптово долає опір і рухається (ковзання), після чого цикл повторюється.

1.2. Побічні ефекти

У пневматиці ефектом є ривковий рух поршня (змінна швидкість), який може спричинити:

• неточне позиціонування,
• вібрації та шум,
• прискорений знос ущільнень та елементів направляючих,
• вплив на якість продукту (наприклад, у процесах лакування, монтажу).

2. Механіка тертя в системі поршень-циліндр

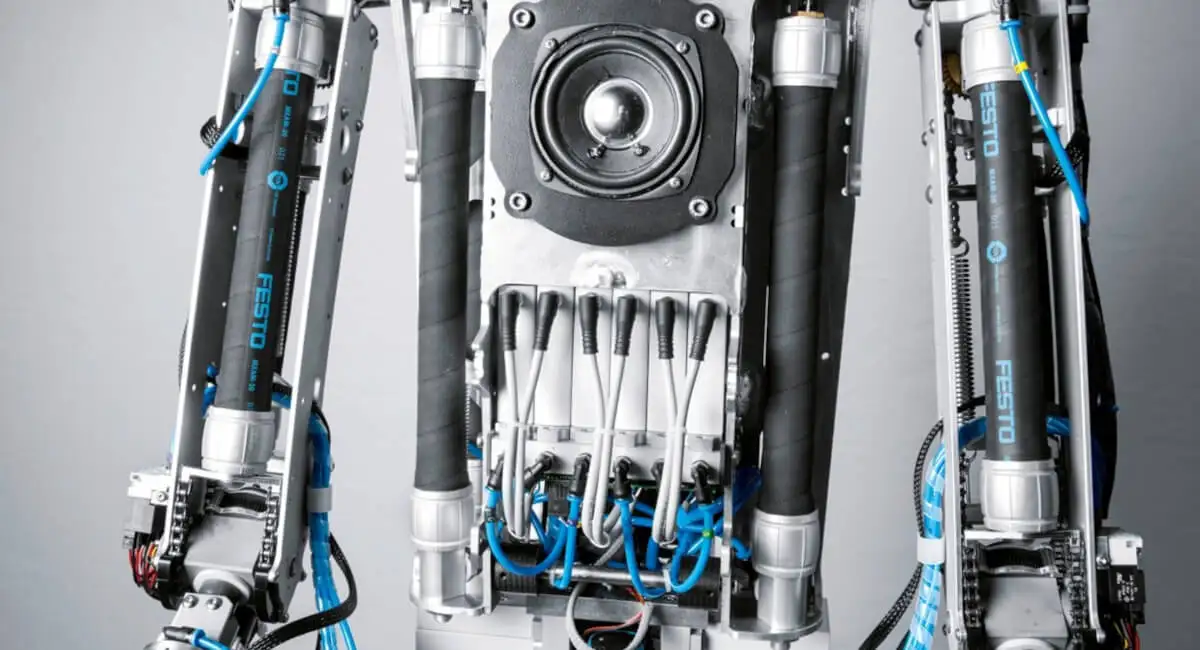

2.1. Статичне тертя та кінетичне тертя

• Статичне тертя – виникає, коли поршень перебуває в стані спокою, а рушійна сила ще не є достатньою, щоб подолати опір тертя.
• Кінетичне тертя – діє в момент початку руху поршня і зазвичай є меншим за статичне тертя, що означає, що після руху поршень зустрічає менший опір.

Різниця між цими видами тертя призводить до того, що для початку руху потрібна більша сила, ніж для його підтримки. Це спричиняє циклічне прилипання і раптові ковзання, що призводить до явища stick-slip.

2.2. Роль ущільнень та змащення

У пневматичних циліндрах ущільнення, такі як кільця поршня або прокладки, безпосередньо контактують зі стінкою циліндра. Величина тертя залежить від типу ущільнення, його зносу та рівня змащення.

• Надмірне або занадто «сухе» ущільнення: може збільшувати статичне тертя, посилюючи ефект stick-slip.
• Занадто велика сила притиску ущільнень (наприклад, в циліндрах без додаткового змащення): також призводить до високого тертя.

2.3. Точне ведення поршня

Окрім тертя самих ущільнень, до уваги береться також тертя ведінь (наприклад, ведінь втулок). Їх монтажні допуски та стан поверхні можуть підсилювати ефект stick-slip, особливо при мікрорухах та низьких швидкостях.

3. Фактори, що сприяють виникненню ефекту stick-slip

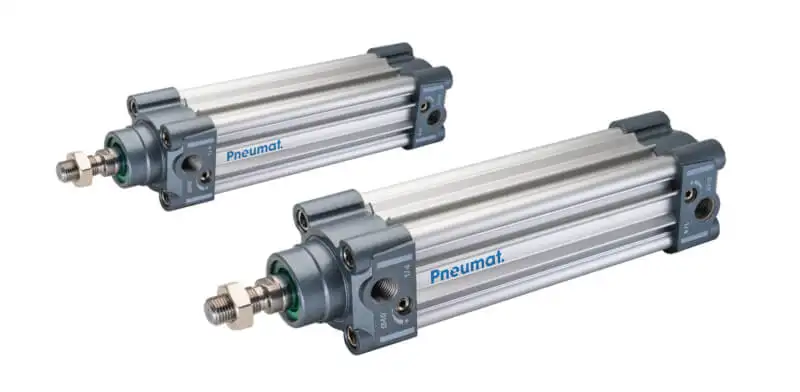

1. Низька швидкість руху поршня – при повільному ході поршень працює в межі між статичним і кінетичним тертям.
2. Невелике навантаження або мала рушійна сила – різниця між рушійною силою і силою тертя невелика, тому легко виникають стрибки.
3. Неправильно підібрані ущільнювачі (занадто великий тиск, невідповідний матеріал).
4. Забруднення в циліндрі (пил, бруд), які збільшують тертя і шорсткість поверхні.
5. Неправильне змащення – його відсутність або надлишок, невідповідний тип мастила.
6. Невідповідна рекомендаціям геометрія поверхні циліндра (наприклад, занадто висока або занадто низька шорсткість).

4. Способи обмеження вібрацій stick-slip

4.1. Оптимізація ущільнень і змащення

• Вибір матеріалу ущільнень з низьким коефіцієнтом тертя і стабільними властивостями (наприклад, ущільнення з ПТФЕ, політетрафторетилену з наповнювачами).
• Змащення – у багатьох силових приводах на поверхню циліндра або кільця поршня наноситься невелика кількість мастила. Це може бути мастило зі спеціальними антиадгезійними властивостями, сумісне зі стисненим повітрям і, можливо, з добавками масла з компресора.
• Ущільнення «low friction» – в циліндрах, призначених для точних рухів: часто менший тиск ущільнень і матеріали, що зменшують статичне тертя.

4.2. Удосконалення конструкції циліндра

1. Поверхня циліндра: доопрацьована шорсткість (наприклад, Ra < 0,2–0,4 мкм) і твердість, що обмежує зчеплення.
2. Додаткові напрямні підшипники – для зменшення деформації циліндра при бічному навантаженні, що стабілізує контакт поршня з циліндром.

4.3. Регулювання тиску та потоку повітря

• Застосування пропорційних клапанів для плавного регулювання швидкості поршня (без великих стрибків тиску), що зменшує раптові стрибки сили.
• Збільшення тиску живлення або введення пневматичної подушки (так званої air cushion) може допомогти подолати статичне тертя з певним запасом.
• Датчики та управління «feedback» – моніторинг положення поршня та корекція сили/тиску в режимі реального часу.

4.4. Методи віброізоляції та демпфірування

• Монтаж приводу на спеціальних кріпленнях з демпфуючими елементами (наприклад, еластомерними).

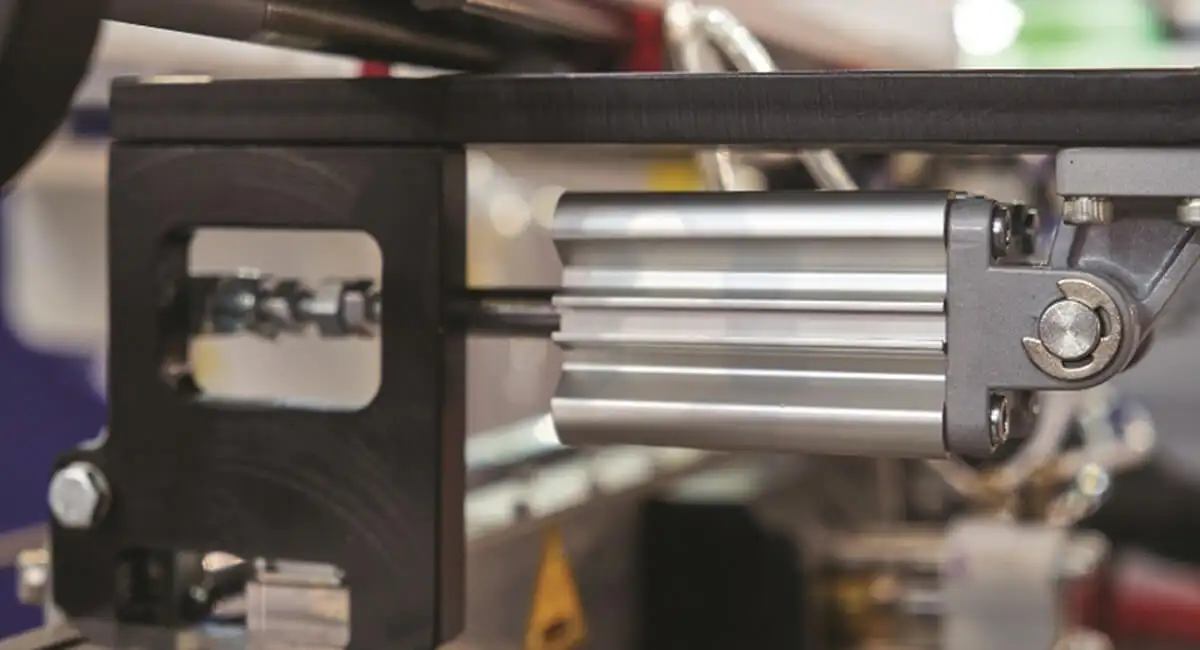

• Гідравлічні амортизатори або кінцеві демпфуючі вставки (частіше використовуються при високих швидкостях і масах).

4.5. Підтримка чистоти та обслуговування

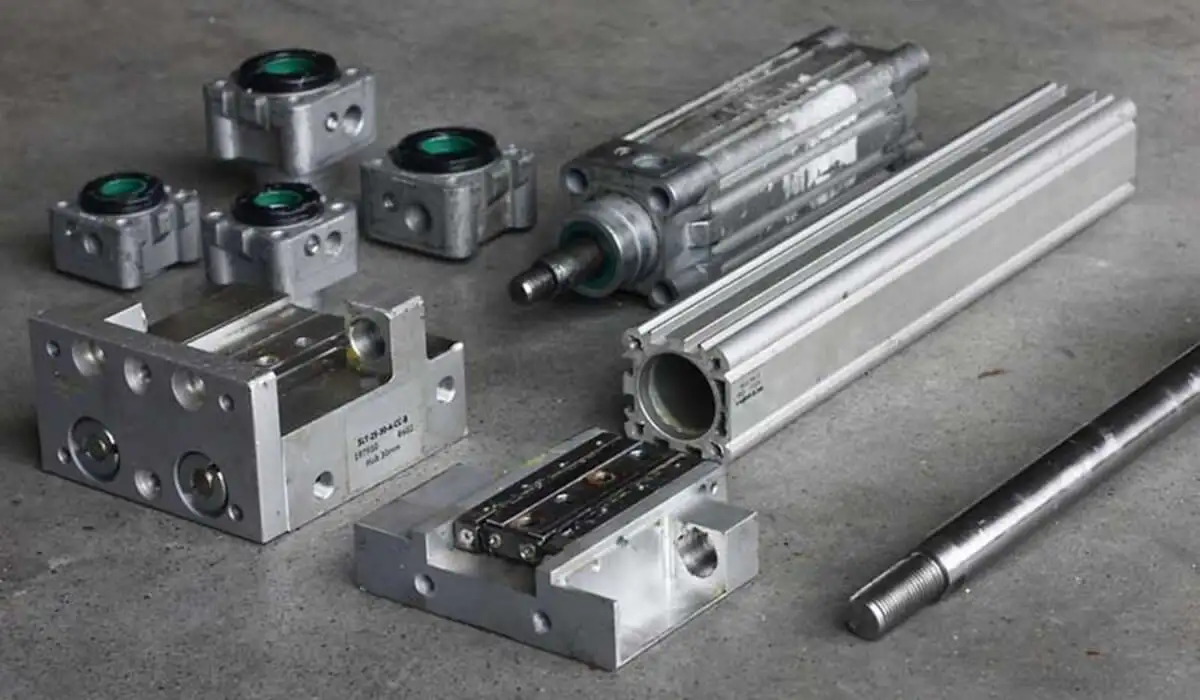

• Регулярне чищення та перевірка внутрішньої частини циліндра, щоб запобігти накопиченню забруднень, які спричиняють збільшення тертя.
• Циклічна заміна ущільнень відповідно до рекомендацій виробника пневмоциліндрів, щоб запобігти надмірному зносу та збільшенню тертя.

5. Приклади рішень на практиці

Силові циліндри з покриттям PTFE – деякі виробники пропонують гладкий анодований циліндр (у випадку алюмінію) або полірований сталевий циліндр з покриттям PTFE, що знижує коефіцієнт тертя.

Силові приводи «low friction» – призначені для точного позиціонування в робототехніці та автоматиці. Містять ущільнення зі спеціальним профілем, що часто зменшує тиск.

Сервоуправління в пневматиці – поєднання пропорційних клапанів з датчиками положення, щоб пневматичний привід рухався плавно на низьких швидкостях і при змінному навантаженні, компенсуючи ефект stick-slip шляхом автоматичного коригування тиску.

6. Чи можливо повністю усунути ефект «стік-сліп»?

У деяких умовах (низькі швидкості, невеликі навантаження, високе статичне тертя) повне усунення може бути складним. Однак при правильному поєднанні:

• високої якості конструкції циліндра
• оптимізованих ущільнень
• правильного змащення
• ретельно підібраного тиску та управління

ефект зчеплення-ковзання можна значно зменшити, обмеживши його до нешкідливих, незначних вібрацій. У багатьох випадках відповідна оптимізація пневматичних систем дозволяє досягти достатньої плавності руху, усуваючи необхідність використання більш складних рішень.
