Вуглецева сталь
Обтискні фітинги
Обтискні фітинги виготовляються з вуглецевої сталі E195 № 1.0034 або альтернативно зі сталі E235 № 1.0038, діаметром від 15 до 108 мм.
Муфти виготовляються за спеціальним виробничим процесом, який включає такі основні етапи:
- розрізання труби на частини та їх механічна обробка;
- згинання або інша механічна обробка;
- холодне формування гнізда ущільнювального кільця;
- можливе зварювання інших компонентів муфти;
- термічна обробка: відпал;
- оцинковка поверхні труби;
Трубопроводи
Труби для інсталяцій виготовляються з вуглецевої сталі відповідно до UNI EN 10305-3:
- E220 n. 1.0215 для використання в спринклерних установках
- E195 n. 1.0034 або E190 n. 1.0031 або інший еквівалент, для всіх інших застосувань
Труби мають довжину 6 м.
Застосування в системах опалення
Effebi-прес, виготовлений з вуглецевої сталі, в основному використовується в замкнутих системах гарячого водопостачання. Ущільнювальне кільце (кільце ущільнювача) виготовляється з чорного EPDM і доступне з кільцем ущільнювача LBP і звичайним кільцем ущільнювача.
Труби для трубопроводів виготовляються з вуглецевої сталі E195 № 1.0034 або E190 № 1.0031 або інших марок з еквівалентними функціональними можливостями і зовні захищені електролітичним або гарячим цинкуванням.
Технічні характеристики труб наведені в табл. 1.
Умови використання:
- максимальний робочий тиск: 16 бар
- максимальна температура: 120°C
Таблиця 1. Труби з вуглецевої сталі для трубопроводів для опалення та інших застосувань. Технічні характеристики.
матеріал |
Зовнішній діаметр x товщина [мм] |
DN |
Вміст води [дм3/м] |
Вага нетто [кг/м] |
Вуглецева сталь E195 № 1.0034 або E190 № 1.0031 або інші еквівалентні функціональні властивості, відповідно до UNI EN 10305-3 |
12.0x1.2 15.0x1.0 18.0x1.0 22.0x1.2 28.0x1.2 35.0x1.5 42.0x1.5 54.0x1.5 76.1x2.0 88.9x2.0 108.0x2.0 |
10 12 15 20 25 32 40 50 65 80 100 |
0,072 0,125 0,191 0,284 0,491 0,804 1195 2043 4083 5661 8495 |
0,320 0,408 0,497 0,758 0,995 1239 1498 1942 3566 4286 5228 |
- Межа міцності на розрив Rm: ≥ 270 Н/мм2
- Межа текучості ReH: ≥ 190 Н/мм2
- Поздовжнє подовження A: ≥ 8%
- Радіус кривизни r: ≥ 3,5 d
- Товщина цинку: ≥ 7,5 мкм
Застосування в пожежних і спринклерних системах
Прес Effebi з вуглецевої сталі схвалений для використання в спринклерних системах мокрого закритого контуру діаметром від 22 до 108 мм. Відповідає стандарту UNI EN 12845 для розробки автоматичних спринклерних систем.
Ущільнювальне кільце (ущільнювальне кільце) виготовлене з чорного EPDM і доступне у версії з ущільнювальним кільцем LBP і з традиційним ущільнювальним кільцем. Труби повинні бути виготовлені з вуглецевої сталі E220 № 1.0215 і повинні бути оцинковані з обох сторін.
Технічні властивості труб представлені в таблиці 2.
Умови використання:
- максимальний робочий тиск для діаметрів до 76,1 мм: 16 бар
- максимальний робочий тиск для діаметрів 88,9 і 108 мм: 12,5 бар
Таблиця 2. Труби з вуглецевої сталі для спринклерних систем. Технічні властивості.
Матеріал |
Зовнішній діаметр x товщина [мм] |
DN |
Вміст води [дм3/м] |
Вага нетто [кг/м] |
|
22,0x1,2 |
20 |
0.284 |
0.758 |
|
28,0x1,2 |
25 |
0.491 |
0.995 |
|
35,0x1,5 |
32 |
0.804 |
1.239 |
Вуглецева сталь E220 n 1.0215 відповідно до UNI EN 10305-3 |
42,0x1,5 |
40 |
1.195 |
1.498 |
|
54,0x1,5 |
50 |
2.043 |
1.942 |
|
76,1x2,0 |
65 |
4.083 |
3.566 |
|
88,9x2,0 |
80 |
5.661 |
4.626 |
|
108,0x2,0 |
100 |
8.495 |
5.228 |
- Межа міцності на розрив Rm: ≥ 310 Н/мм2
- Межа текучості ReH: ≥ 220 Н/мм2
- Поздовжнє подовження A: ≥ 23%
- Радіус кривизни r: ≥ 3,5 d
- Товщина цинку: 15÷ 27 мкм
Таб. 3 Effebi-press з вуглецевої сталі. Властивості.
додаток |
Стиснене повітря (без масла) та інертні гази |
Стиснене повітря (з маслом) |
Сонячна (без пари) |
Колір матеріалу |
EPDM чорний |
FPM червоний |
FPM зелений |
Максимальний тиск |
16 бар |
16 бар |
16 бар |
Мінімальна і максимальна температура |
-20 / +85°C |
-20 / +85°C |
-20 / +180 °C |
Рекомендації |
Рекомендації Змочіть ущільнювальне кільце водою перед тим, як вставляти трубу у фітинг.
|
В цьому розділі Ви знайдете

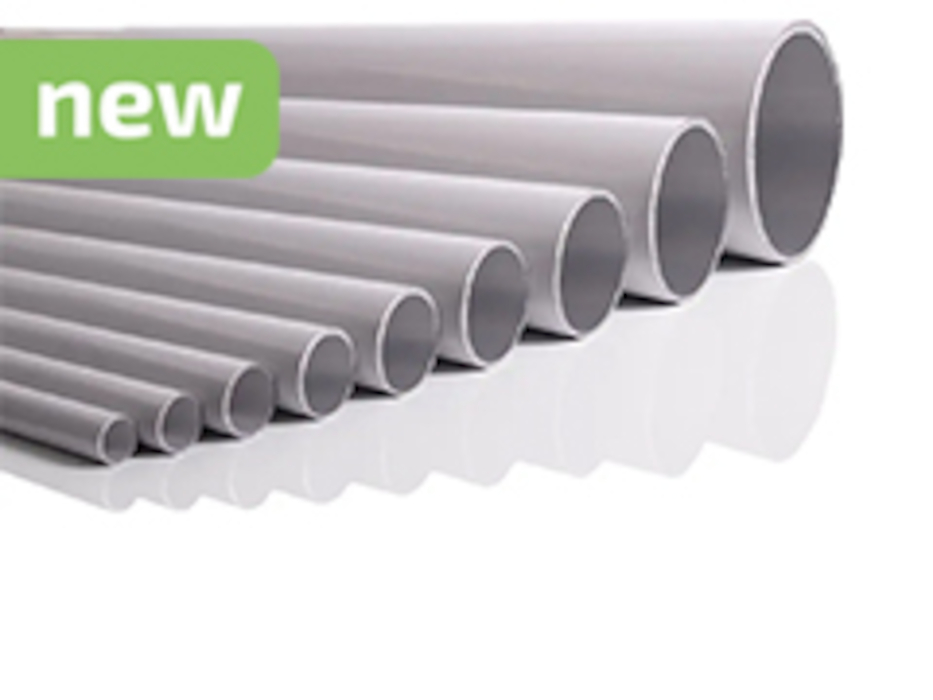

- Труби з вуглецевої сталі, оцинковані з двох сторін

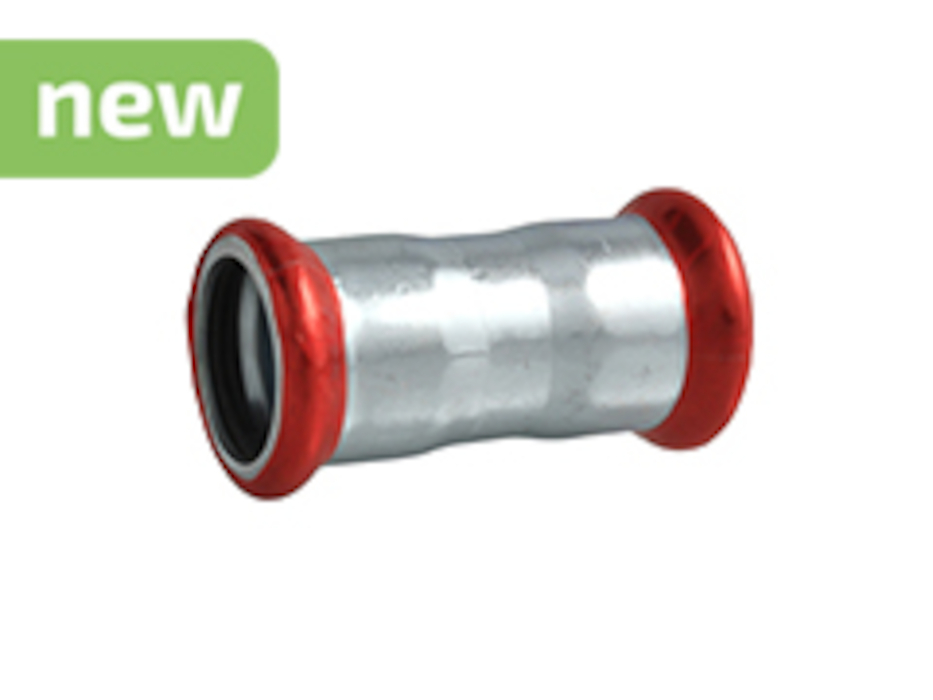

- Муфти з оцинкованої вуглецевої сталі

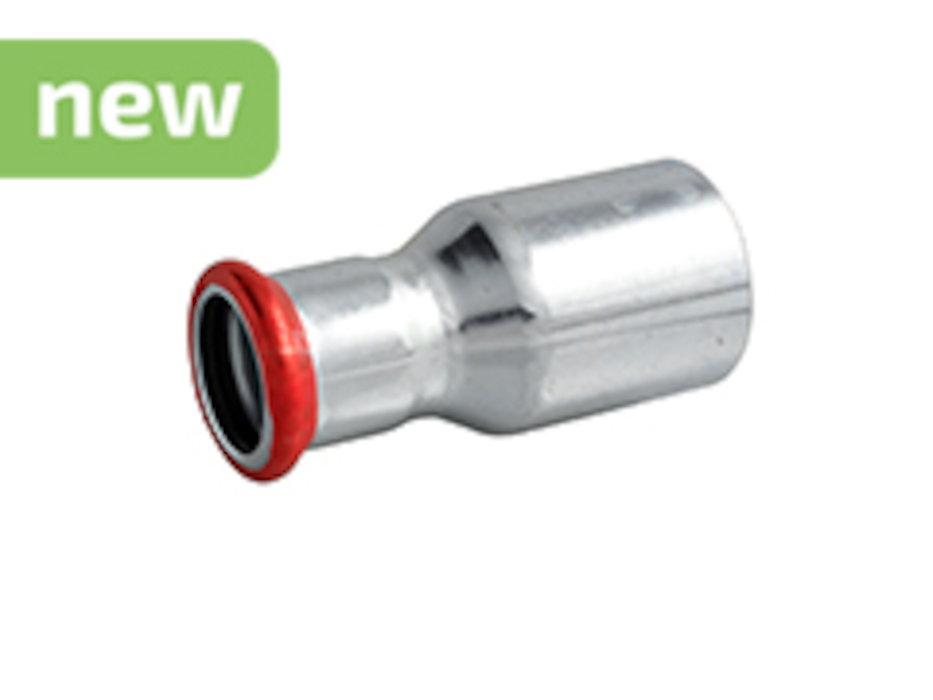

- Редукції з оцинкованої вуглецевої сталі

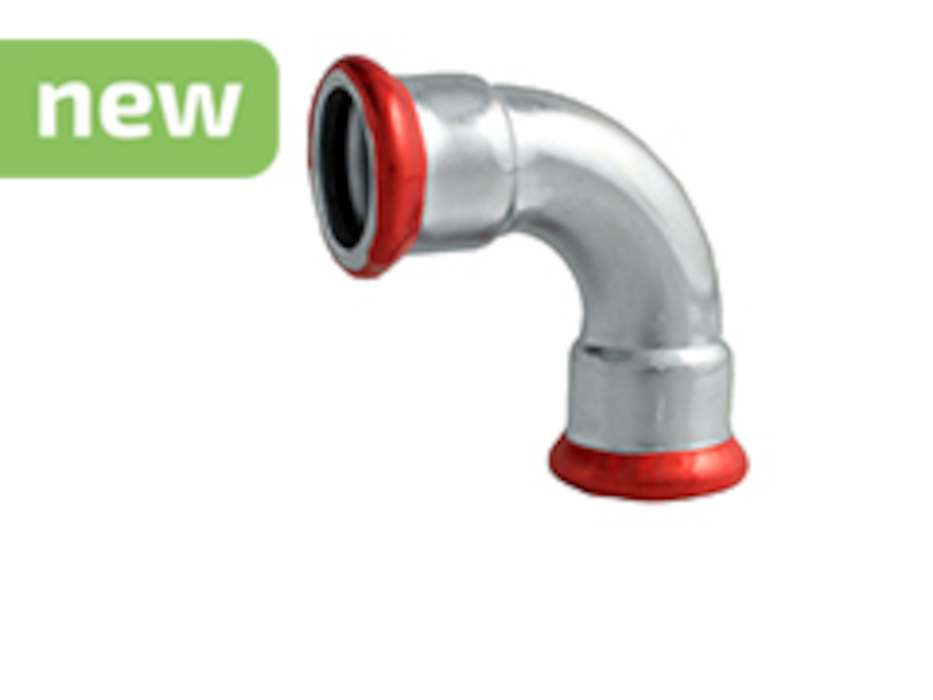

- Коліна з оцинкованої вуглецевої сталі

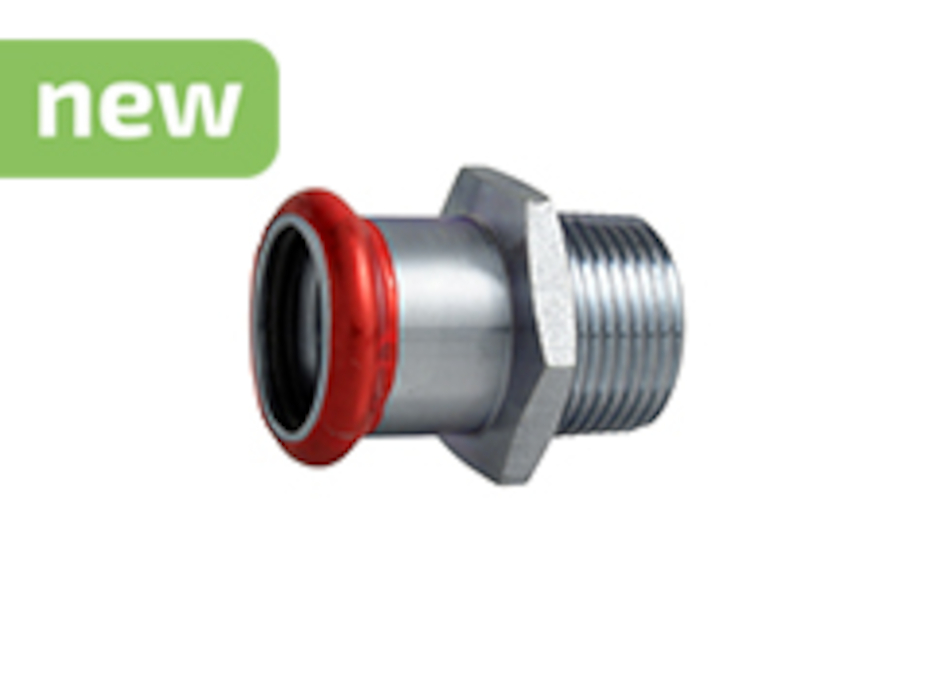

- Прямі з'єднання з оцинкованої вуглецевої сталі

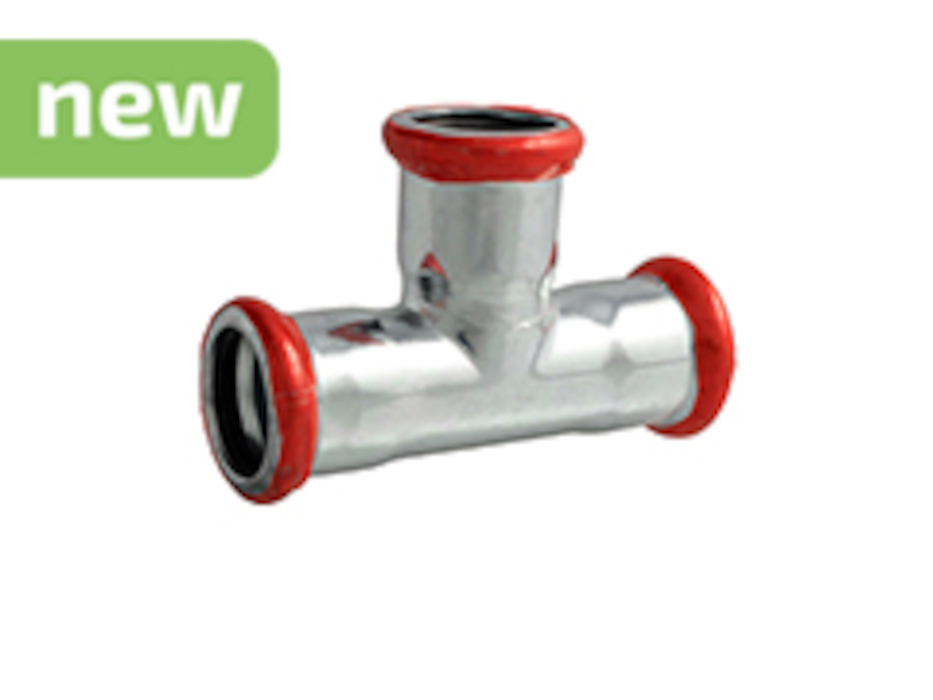

- Трійники з оцинкованої вуглецевої сталі

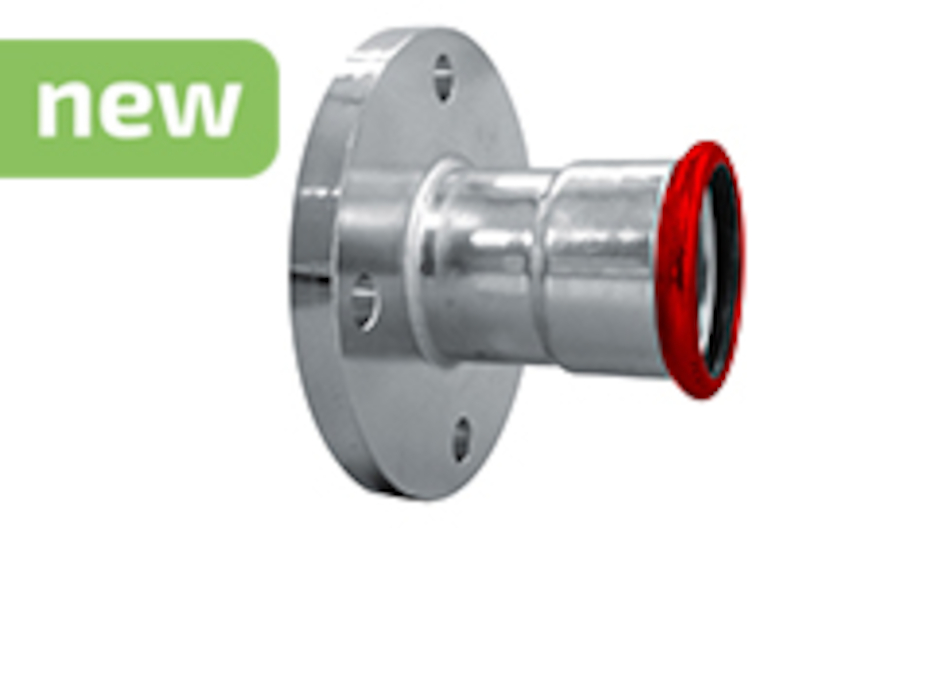

- Фланці з оцинкованої вуглецевої сталі

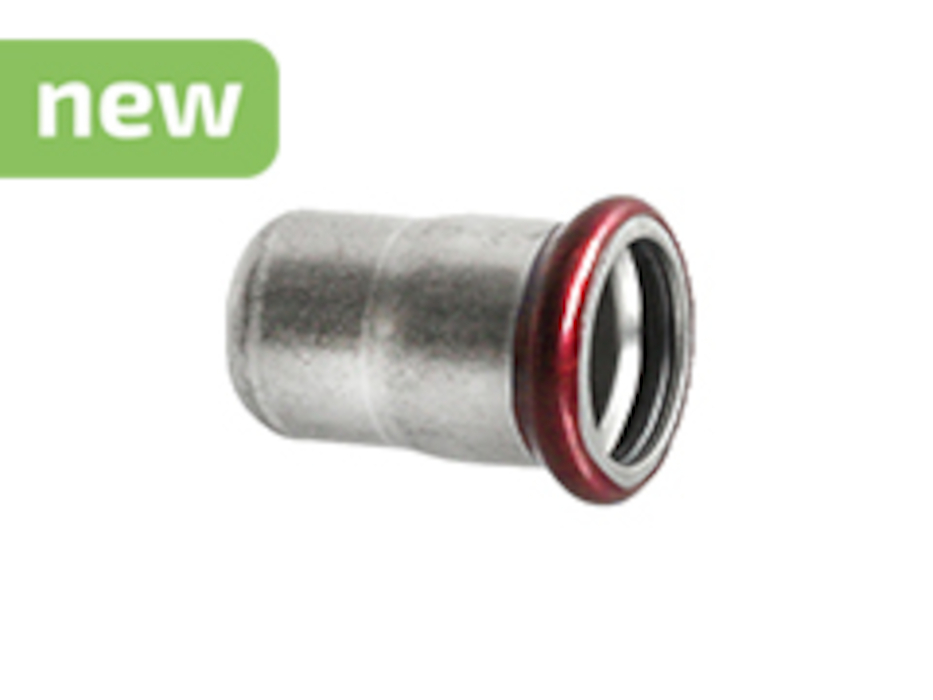

- Заглушки з оцинкованої вуглецевої сталі
