Пневмоциліндри безштокові (лінійні)
Лінійні приводи (безштокові циліндри) SmartLine - це технологічно досконалі безштокові приводи, адаптовані для роботи в найскладніших сферах застосування. Про складність продукту та високу якість комплектуючих свідчить той факт, що підготовчий процес впровадження лінійних приводів у виробництво (навчання, прилади, випробувальні пристрої) тривав понад півроку. Наразі за дуже короткий термін (від 24 до 48 годин) ми виготовимо для вас циліндри з діапазоном діаметрів від Ø16 до Ø63мм і з робочим ходом до 6000 мм !!!.
Безштокові циліндри використовуються в обладнанні, де вимагається висока швидкість робочого елемента, в даному випадку т. зв. "візок". Великою перевагою безштокових циліндрів SLN і SLNP є їх удвічі більший хід, завдяки чому вони часто використовуються для різання різноманітних видів фольги, пластику або для транспортування легких елементів на великі відстані. Безштокові циліндри з механічним зчепленням складаються з розрізної втулки і поршня, з'єднаного з кареткою, що пересувається по профілю.
Ідея серії SmartLine полягає в можливості швидкої та легкої адаптації лінійного приводу до конкретних вимог замовника. Модульна конструкція окремих елементів лінійного приводу дозволяє отримати будь-яку конфігурацію кінцевого продукту відповідно до вимог замовника. І все це за дуже привабливою ціною та терміном доставки, яких немає в інших постачальників на українському ринку. Так як лінійний привід SmartLine є елітним продуктом, він поставляється з детальною інструкцією по монтажу та експлуатації.
Зміст
Лінійні приводи (безштокові) – застосування.
Лінійні приводи (безштокові) - транспортування та зберігання.
Лінійні приводи (безштокові) - технічні характеристики.
Безпоршневий привід типу SLNP:
Застосування лінійних приводів.
Конструкція безштокових приводів.
Продукт розроблено та впроваджено у виробництво за фінансування Європейського Союзу
Лінійні приводи серії SmartLine - це високотехнологічні безпоршневі приводи, пристосовані до найвимогливіших застосувань. Про ступінь складності продукту і високий режим, встановлений постачальниками комплектуючих, свідчить той факт, що тільки підготовчий процес до запуску лінійних актуаторів у виробництво (навчання, оснащення, випробувальне обладнання) зайняв більше шести місяців. На сьогоднішній день за дуже короткий проміжок часу (від 24 до 48 годин) ми виготовимо для Вас приводи з діапазонами діаметрів від Ø16 до Ø63мм і ходами до 6000мм!!!.
Безпоршневі приводи використовуються там, де потрібна висока швидкість переміщення заготовки, в даному випадку так званої "каретки". Основна перевага безпоршневих приводів серій SLN і SLNP полягає в тому, що вони мають вдвічі більшу довжину ходу, тому їх часто використовують для різання різних видів плівки, пластику або для переміщення легких компонентів на великі відстані. Безпоршневі приводи з механічним з'єднанням складаються з роз'ємної втулки і поршня, з'єднаного з кареткою, що рухається по профілю.
Ідея серії SmartLine полягає в тому, що лінійний привід можна швидко і просто адаптувати до конкретних вимог замовника. Тому в цій серії практично відсутнє поняття "нестандартний привід". Модульна конструкція окремих компонентів лінійного приводу дозволяє вільно конфігурувати кінцевий продукт відповідно до вимог замовника. І все це за дуже привабливою ціною і термінами виконання, недоступними для інших постачальників на польському ринку. Оскільки лінійний привід SmartLine є елітним продуктом, до нього додається детальна інструкція з монтажу та використання - звісно, польською мовою.
Лінійні приводи (безштокові) – застосування
Лінійні приводи SmartLine призначені для переміщення сипучих вантажів як в крайні положення приводу, так і (з використанням відповідних клапанів) в проміжні положення. Для правильного підбору клапанів та аксесуарів зверніться до відділу продажу пневматичних систем.
Лінійні приводи (безштокові) - транспортування та зберігання
Завдяки своїй конструкції лінійні приводи SmartLine потребують особливої обережності під час транспортування та зберігання. Для приводів з довгим ходом (понад 1000 мм) під час транспортування та зберігання необхідно подбати про те, щоб привід підтримувався по всій довжині (наприклад, відповідний піддон). Обов'язково потрібно захистити лінійний привід від ризику випадкового навантаження або пошкодження іншими предметами, що зберігаються або транспортуються. Під час тривалого зберігання безпоршневий привід повинен бути захищений від несприятливих зовнішніх впливів, таких як різкі перепади температури, пил, вода, масла тощо.

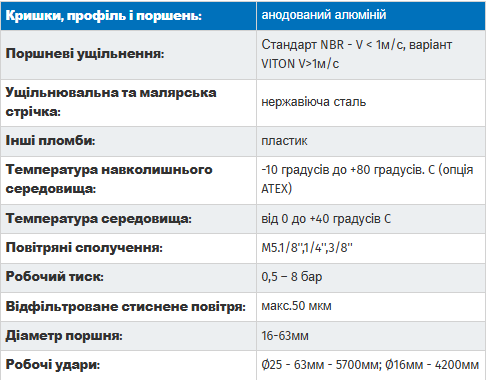

Лінійні приводи (безштокові) - технічні характеристики
Діапазон лінійних приводів
Лінійні приводи SMARTLINE - це циліндричні поршневі приводи: вузьке ярмо з'єднує поршень з робочими салазками, на які передаються основні зусилля і моменти навантаження.
Такий лінійний привід відрізняється значно збільшеним терміном служби. Ще однією перевагою приводів SMARTLINE є їх компактна конструкція, стабільна робота і високоякісна ущільнювальна стрічка.
Безпоршневий привід типу SLN:
- SLN: з вузькою кареткою з різними діаметрами
- SLN - G: привід ідеально підходить для великих навантажень. Робочий тиск приводів SLN-G знаходиться в межах 0,5 ÷ 8 бар. Кришка і корпус виготовлені з анодованого алюмінію. Змащування цього типу приводів не є обов'язковим.
- SLN - TN2 тип Tandem - параметри такі ж, як у привода SLN – G
Безпоршневий привід типу SLNP:
- SLNP з широкою кареткою доступні в різних діаметрах
- SLNP - G з направляючими
- SLNP - R з роликовою направляючою
Безпоршневий привід типу RLF:
Пропозиція доповнюється комплексним пакетом аксесуарів, що включає, серед іншого, ніжки, проміжні опори, кріплення або датчики положення.
Що таке безпоршневі приводи?
Безпоршневі приводи - це лінійні приводи, в яких зусилля від поршня передається через привід, з'єднаний з поршнем механічно, магнітно або за допомогою шарніра. У безпоршневому приводі можна досягти більших переміщень, ніж у поршневому, завдяки відсутності вигину штока. Характерним представником цієї групи є механічно з'єднаний привід з поздовжньо розрізаною гільзою циліндра, в якій рухається поршень, механічно з'єднаний із зовнішнім повзуном.
Pneumat System виготовляє лінійні приводи з кульковими, роликовими або підшипниковими напрямними - залежно від ваших потреб. Однак лінійні приводи з кульковими напрямними гарантують незрівнянно нижчий рівень тертя під час руху, що впливає на їх довговічність і ефективність всього циклу. Кожне рішення має свої переваги та вимоги. Наприклад, використання каретки як штока в лінійному актуаторі запобігає випадінню кульок з контурів під час збирання/розбирання.
Високоякісні лінійні напрямні є основою для довготривалої безвідмовної роботи лінійного приводу, тобто збереження стабільно високої точності. З огляду на призначення лінійних актуаторів, наші напрямні розраховані на дуже високі навантаження. Наприклад, у випадку кулькових напрямних плавність руху досягається за рахунок адаптації бігових доріжок, конструкції і самої циркуляції кульок. Ці бігові доріжки не займають багато місця, а стабілізація параметрів нерівномірного спрямованого навантаження для незрівнянно плавного безперервного руху привода виявляється безцінною. Лінійні приводи зі сталевими кульковими напрямними працюють з низьким опором завдяки оптимізованій обробці кульок. Це безпосередньо впливає на зниження експлуатаційних витрат лінійного приводу.

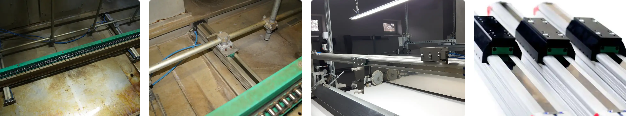

Застосування лінійних приводів
Лінійні приводи використовуються в різних галузях промисловості, в тому числі в автомобілебудуванні (наприклад, для переміщення шасі автомобіля на конвеєрі).
Крім того, лінійні приводи використовуються в харчовій, пластмасовій, машинобудівній та меблевій промисловості. Вони дуже добре позиціонують компоненти в різних робочих середовищах, що робить їх застосування в промисловості безмежним.
Конструкція безштокових приводів
В основі конструкції безштокових приводів з канатними або ремінними тягами і втулками з розрізними циліндрами лежить поршень, ущільнений П-подібними кільцями.
Кожен лінійний безпоршневий привід оснащений пневматичною амортизацією, яка гальмує імпульс поршня і запобігає механічним пошкодженням компонентів приводу. Герметичність циліндричної втулки в зоні між поршнем і кришками забезпечується прогином ущільнювачів під дією стисненого повітря. Таке зміщення поршня вліво або вправо досягається подачею стисненого повітря в отвори, розташовані в кришках циліндрів. Приводи серії Smart Line New в стандартній комплектації оснащені магнітом на поршні, який дозволяє безконтактно сигналізувати про положення поршня.
faqs
Чим відрізняються безштокові приводи від поршневих приводів?
"Основна відмінність між безштоковими і поршневими приводами полягає в тому, що вони не мають штока. Перевагою безштокових приводів є відсутність ефекту прогину штока поршня. Це дає нам можливість виготовляти уиліндри з дуже великими ходами. Як польський виробник безштокових приводів, ми можемо виготовляти приводи з ходом понад 5700 мм. Безштоковий привід складається з п’яти основних елементів: ліва кришка, права кришка, профіль, поршень, з’єднаний із кареткою, ущільнювальна та маскувальна стрічка. Поршневі безштокові циліндри потребують набагато менше місця для встановлення, ніж стандартизовані циліндри поршневих штоків ISO 6431/15552 – економія місця до 50 %. Наступний момент - різниця в потужності виконавчих механізмів. Безштокові циліндри мають однакову силу в обох напрямках руху, оскільки мають однакову поверхню поршня з обох сторін. Безштокові приводи можуть передавати великі згинальні моменти і поперечні сили і працювати зі швидкостями в кілька м/с, що неможливо з поршневими приводами."
Чи виробляються безштокові приводи відповідно до певних стандартів розмірів? Які діаметри поршнів доступні у вашій пропозиції?
"Щоб відповісти на перше запитання, безштокові приводи не мають певних стандартів розмірів, як, наприклад, поршневі приводи. Купуючи стандартизовані штокові приводи від різних виробників, ми можемо бути впевнені, що зовнішні розміри даного приводу повністю взаємозамінні. Перед покупкою безштокового приводу ми завжди повинні перевіряти зовнішні розміри, тому що, як я вже згадував у першій частині відповіді, безштокові приводи не стандартизовані за розмірами. Вони відрізняються довжиною, висотою, шириною та отворами для кріплення. У нашій пропозиції представлені безштокові приводи серії Smart Line New у двох варіантах: з вузькою та широкою кареткою. Як єдина компанія, що виробляє безштокові приводи в Польщі, ми можемо протягом 24 годин доставити приводи з діаметром поршня від 16 мм до 63 мм."
Яка робоча температура безштокових приводів серії Smart Line New?
Електроприводи серії Smart Line New стандартно оснащені ущільнювачами NBR - це дозволяє працювати з приводом при температурах від -10 градусів. С до +80 С. Якщо робоча температура в місці встановлення безштокового приводу перевищує +80 градусів за Цельсієм, необхідно використовувати ущільнення зі спеціального матеріалу, у випадку з приводами Smart Line New це матеріал із фторкаучуку, широко відомого як VITON. Використовуючи ущільнювачі для приводу VITON, ми гарантуємо, що привод, який працює при температурах вище +80 градусів за Цельсієм, не буде пошкоджений. Максимальна тимчасова робоча температура безштокових приводів становить +100 градусів Цельсія.
Який лінійний привід вибрати для ваших умов роботи?
"Лінійні приводи - це лінійні приводи, які використовуються для швидкої та довгохідної роботи. Ми виготовляємо базові версії з фасонними направляючими 24 години на добу з ходом до 6 метрів і діаметром поршня D16-63. Версії з направляючими системами розроблені для більш вимогливих застосувань, наприклад, з вищою робочою частотою або запиленістю. Приводи SLPNG і SLNG мають ковзне напрямлення. SLNP/H2 має шарикопідшипникову напрямну та максимально допустиме навантаження 7500 Н. SLNPR має напрямні роликові підшипники та підходить для пилових застосувань. Для застосувань, що вимагають роботи зі швидкостями понад 1 м/с, ми рекомендуємо використовувати ущільнення Viton з нижчим коефіцієнтом тертя та спеціальне мастило."
Як побудовані лінійні приводи?
Безштокові приводи складаються з профілю і кришки з повітряними з'єднаннями і кареткою, з'єднаною з поршнем. Крім ущільнювачів, за герметизацію і захист від бруду лінійного приводу відповідає поршень, з’єднаний з кареткою, і перетворює тиск подачі в зворотно-поступальний рух. Кожен безштоковий привод має пневматичну амортизацію, яка гальмує поршень у крайніх положеннях ходу та захищає від механічних пошкоджень компоненти приводу. Кришки мають джерело живлення та отвори для кріплення. Накопичувач герметизується стрічками. Версії підшипників базуються на стандартних версіях SLN (вузька каретка) і SLNP (широка каретка).
Які типові симптоми пошкодження безштокового приводу?
Нерівномірний рух, надмірна вібрація, підвищений витік, неможливість досягти повного ходу або проблеми з регулюванням швидкості можуть вказувати на проблему з приводом.
Чи можна використовувати безштокові приводи в умовах високої температури?
Так, але важливо вибрати модель, адаптовану для роботи при високих температурах, і використовувати відповідні мастила.
Чи можна інтегрувати безштокові приводи з датчиками положення?
Так, усі безштокові приводи в нашій пропозиції оснащені магнітним поршнем і можуть працювати з датчиками положення.
Які ключові параметри слід враховувати при виборі безштокового приводу?
Основними параметрами є величина моментів - тип наведення, робочий хід, швидкість і характер роботи, умови навколишнього середовища.
