Кульовий кран - що це?

Кульовий кран є елементом запірної арматури, який перекриває потік робочого середовища. Його відмінною особливістю від інших типів вентилів є наявність кулі. Куля слугує елементом, що забезпечує блокування потоку шляхом її повороту на 90 градусів (відносно малий кут) за допомогою важеля у ручних кранах. Попередні рішення, наприклад, засувки чи грибкові вентилі, мали ручку, яку потрібно було багато разів обертати для повного відкривання чи закривання потоку. У кульових кранах же рух значно коротший, що зменшує зношування компонентів. Тому кульові крани почали витісняти старіші конструкції. Багатообертові вентилі (з колесом) мали багато витоків через зношування металевих частин (тертя металу об метал). У випадку кульових кранів ці витоки були мінімізовані за рахунок скорочення руху під час переключення крана та застосування матеріалів з відмінними трибологічними властивостями - ущільнення з тефлону.

Будова муфтового кульового крана

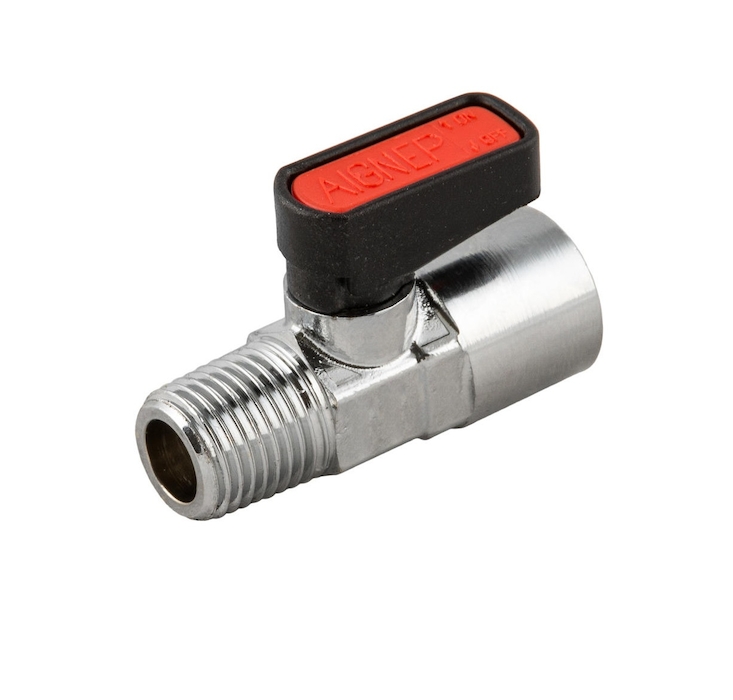

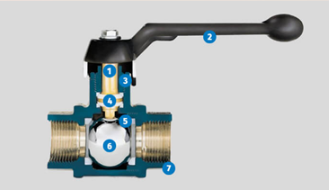

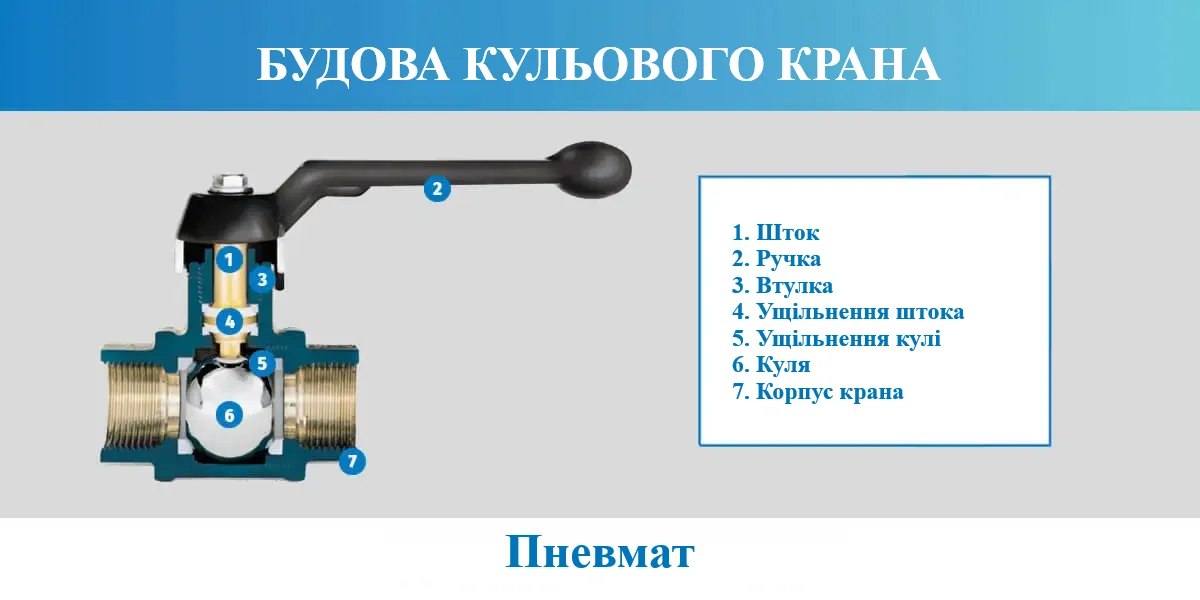

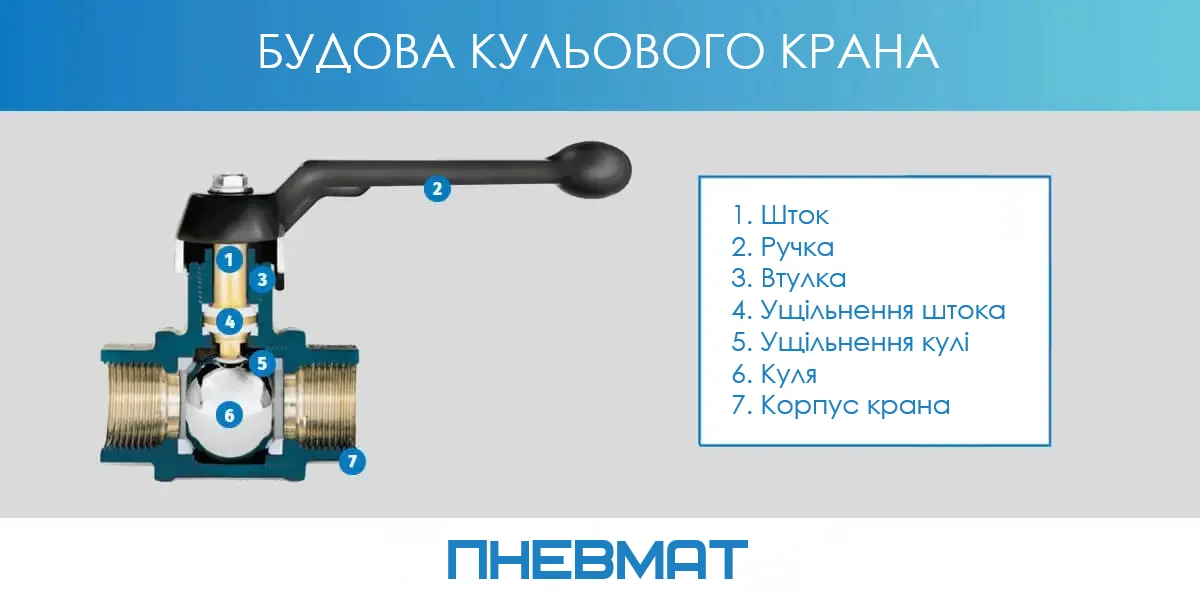

Куля є серцем та найважливішим елементом кульового крана. Кульовий вентиль складається з корпусу, ущільнення, ручки (важіль як виконавчий елемент). Додатковими компонентами також є ті, які з'єднують кулю з виконавчим елементом (з ручкою чи з приводом).

• Це шток, на якому знаходяться ущільнення, що запобігають витіканню середовища зсередини вентиля назовні (по приводу або ручці).
• У деяких кранах також присутня втулка, яка притискає комплект ущільнень до корпусу. Якщо вентиль має втулку, то у випадку появи витоків за допомогою інструменту можна її легко притиснути, завдяки чому будемо запобігати витоку середовища.

Втулка і шток є знімними тому можуть бути замінені. У інших випадках після зносу потрібно замінити весь кран (не при кожному вентилі є економічний і часовий сенс заміни). Корпус може бути 2-елементним або 3-елементним.

У випадку клапана, що складається з 2 частин, це гвинтовий корпус, що складається з 2 частин, які дозволяють розмістити кульку та ущільнювачі всередині корпусу, а потім він загвинчується та склеюється (захищений від відкручування).

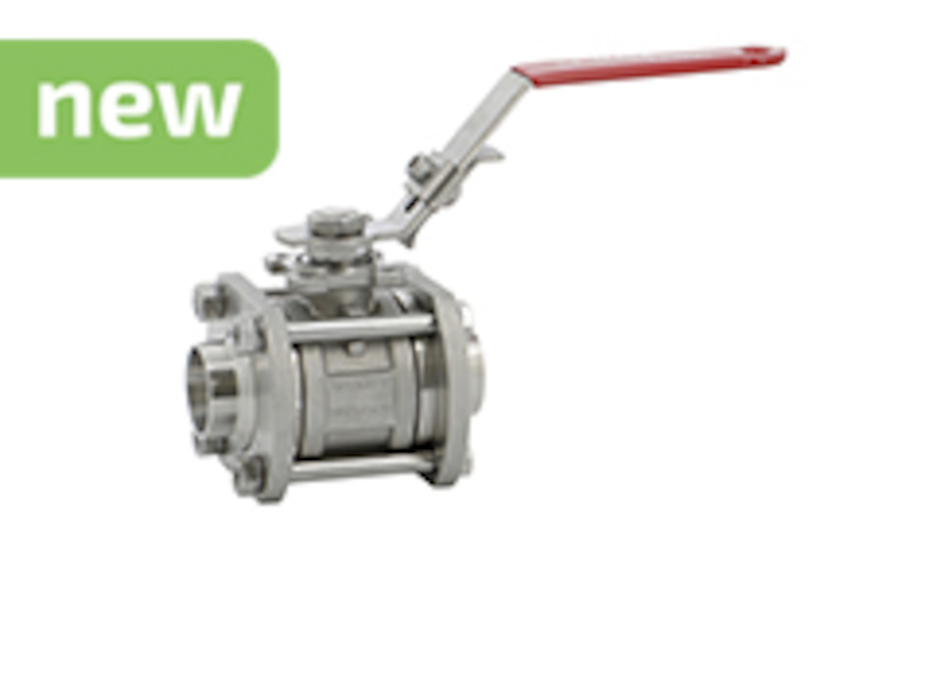

Відмінною рисою корпусу з трьох частин є гвинти, що з’єднують елементи корпусу. З’єднання корпусу за допомогою гвинтів дозволяє легко, багаторазово розбирати та складати клапан, завдяки чому ми можемо легко очистити його всередині або замінити ущільнення. 3-елементні крани прості в обслуговуванні, регенерації та утриманні в чистоті.

 2-елементні двоходові вентилі за конструкцією мало відрізняються від триходових. До корпусу прикручуються елементи з ущільнювачами і з'єднаннями. У кулі двоходового крана є тільки прохід, а у випадку з триходовим клапаном є 2- або 3-ходовий (Г- або Т-подібна куля). Так само в 4-ходових клапанах. Відмінності стосуються лише свердління кульки та кількості з’єднань.

За структурою матеріалу ми розрізняємо латунні крани, крани вуглецевої сталі, нержавіючої сталі, чавуну і пластику.

Латунні кульові крани добре працюють з неагресивними середовищами, тобто повітрям, нейтральними газами, водою, в сільському господарстві з середовищами, які не реагують з латунню (латунь має найменшу стійкість до хімічних сполук). Латунь є економічно вигідним матеріалом, а також стійким до погодних умов - кульові крани в такому виконанні можна успішно використовувати на відкритому повітрі.

Іншим матеріалом корпусу є вуглецева сталь, яка не стійка до погодних умов. Її необхідно додатково захистити від корозії. Якщо крани будуть працювати на відкритому повітрі та з середовищем, яке виключає латунь, найкращим варіантом буде нержавіюча сталь. Найдешевшим рішенням для фланцевої арматури, що використовується всередині цехів, буде чавун, який завжди захищений фарбою, наприклад, серії BLZK.

У кульових кранах є кілька основних матеріалів для ущільнення куль. Найпопулярнішим і найчастіше використовуваним в промисловості є тефлон - PTFE. Він має дуже хороші трибологічні (мастильні) властивості і класифікується як самозмащувальний матеріал. Він має дуже хорошу хімічну стійкість і прийнятний у більшості галузей промисловості. У сферах застосування з більш високими температурами використовується тефлон, зміцнений карбонграфітом (оптимальний робочий діапазон від 60°C до 200°C). Це ущільнення, які ми використовуємо для термомасел і пари з тиском до 10 бар.

У кранах, що використовуються для високого тиску, використовуються такі матеріали, як PEEK і DELRIN. Найбільш популярною групою таких кранів є крани для силової гідравліки (до 500 бар), як правило, з чорним сталевим корпусом і метричними різьбами. Вартий уваги ще один кран з ущільненнями DELRIN - кран HIPRESS, який, незважаючи на ущільнення високого тиску, має латунний корпус і зручний в управлінні алюмінієвий важіль. Крани цієї серії часто використовуються для води під високим тиском, наприклад, на автомийках. Версія з електроприводом також використовується на автоматичних мийках.

На виробництвах, де не можна використовувати тефлон, використовуються спеціальні ущільнювачі. Однією з таких галузей є, наприклад, тютюнова промисловість. У цьому випадку використовуються крани з ущільнювачами з PEHD (поліетилену високої щільності). Ми також пропонуємо версії спеціальних клапанів для багатьох застосувань і вимогливих галузей.

Втулка може бути ущільнена різними системами і різними ущільненнями. У простих кранах використовується плоска тефлонова шайба та ущільнювальне кільце з EPDM/NBR або VITON. Більш складні крании, наприклад, латунні кульові крани TOTAL, мають запатентовану виробником втулку DSS4 з двома наборами тефлонових конічних ущільнень. Це дуже передове рішення, що сприяє високій якості крана.

Застосування відсічних кранів

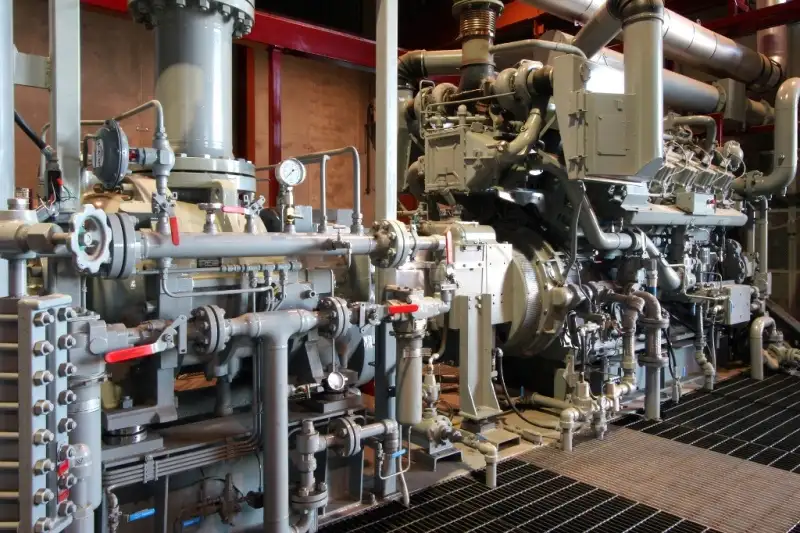

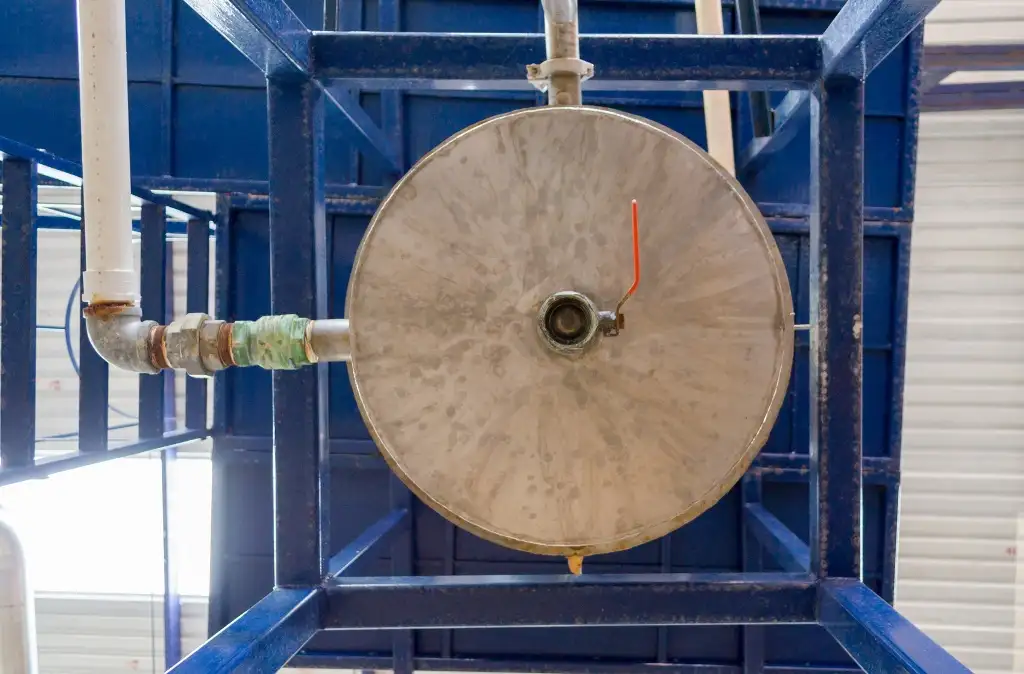

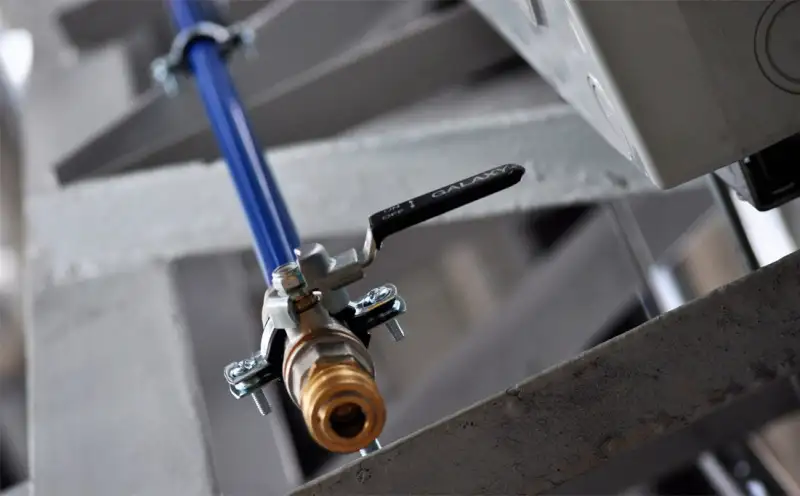

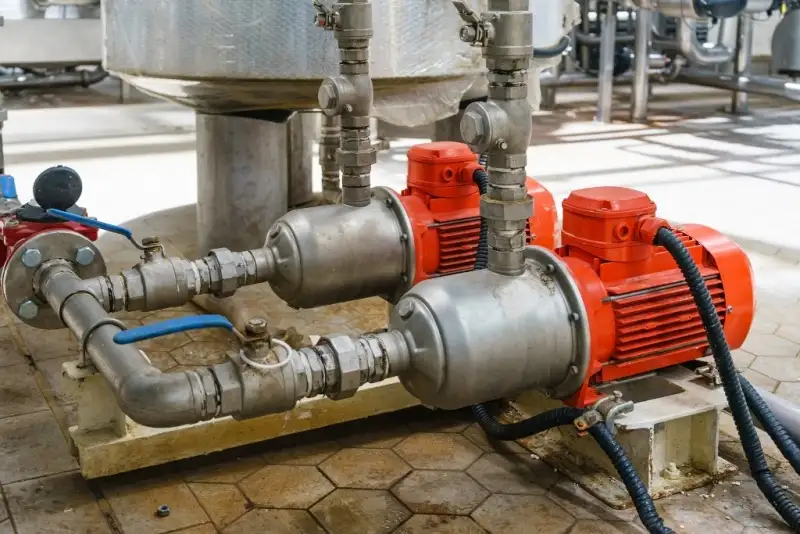

Кульові крани призначені для роботи з рідкими і газоподібними середовищами. Ці засувки успішно застосовуються в хімічній, харчовій, важкій, суднобудівній, енергетичній, будівельній та деревообробній промисловості. Вони працюватимуть скрізь, де є стиснене повітря, інші гази чи рідини, і є потреба їх відключити. Однак вони не рекомендуються для сипучих носіїв. Для цього типу застосувань краще підходять засувки (БАТЕРФЛЯЙ) або ножові клапани.

Принцип дії кульового крана

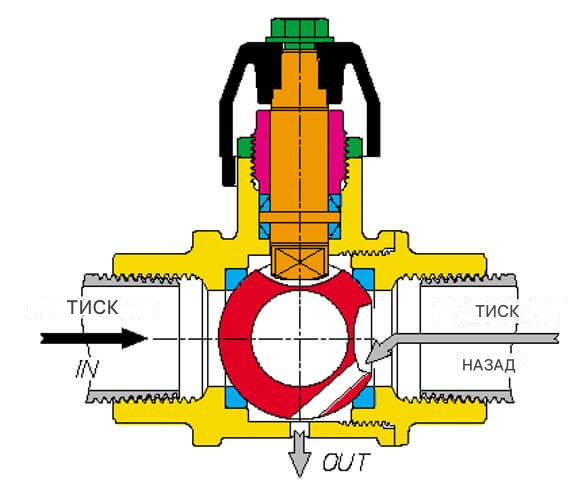

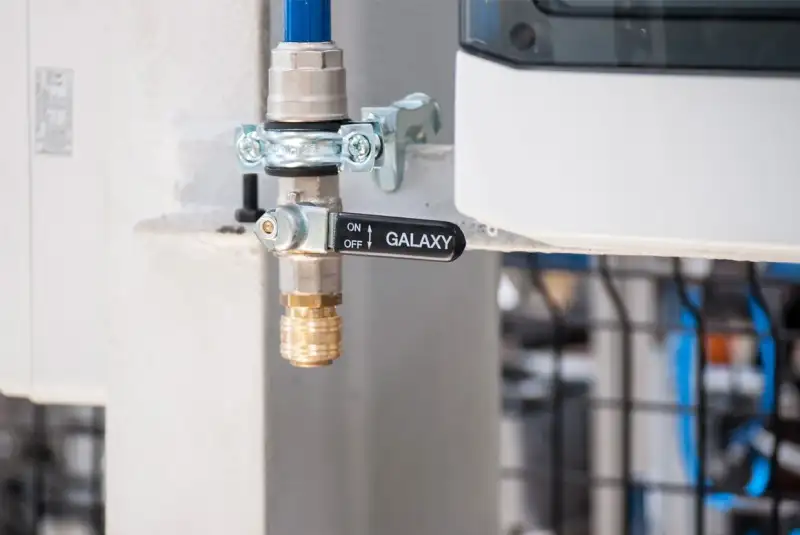

Основною і найпопулярнішою функцією кульових кранів є перекриття потоку середовища. За функціональним призначенням це 2/2 клапани - двоходові (порт впускний і вихідний), двопозиційні (клапан відкритий і клапан закритий). Кульові крани відносяться до запірної арматури і повинні працювати в крайніх положеннях (відкрито/закрито). Клапани з розповітрюванням також поширені в установках стисненого повітря. Функціонально це будуть 3/2 клапана. Третє положення для таких кранів – розповітрювання. Це крани зі спеціальною кульковою конструкцією з двома отворами.

Один отвір знаходиться на осі клапана, а інший - в нижній частині кулі з протилежного боку важеля. Також в корпусі є додатковий отвір. У відкритому положенні є нормальний потік через клапан. При закритті такого клапана з одного боку перекривається подача повітря в мережу за клапаном. Повітря, що знаходиться за клапаном, виходить в атмосферу через отвір у кулі та корпусі та випускає повітря з системи. Ці крани є одним з основних елементів безпечної пневматики. Дуже часто вони оснащені важелем з навісним замком, який захищає клапан від несанкціонованого відкриття. Такі клапани є частиною систем LOTO і часто використовуються сервісними службами. Прикладами таких клапанів є клапани AIRY LOCK або серія EQ 396 у версії з нержавіючої сталі.

Типи та встановлення прохідних клапанів

За типом з'єднання кульові крани поділяються на різьбові, фланцеві та приварні.

Найпоширеніший тип з'єднання - різьблення. У різьбових клапанах клапан нагвинчується на різьбову трубу. Існує три найпоширеніші типи різьблення:

• BSP - британський стандарт, найбільш поширений на нашому ринку, позначається в дюймах, наприклад, ¼".
• NPT - американський стандарт, який буде позначатися так само ¼", але через різний крок і контур різьби неможливо поєднати два різних стандарти (BSP і NPT) разом.
• Метрична різьба, наприклад, M20 x1,5, є найбільш поширеною в клапанах для силової гідравліки, у версії із зовнішнім різьбленням.

Інший тип з'єднання - фланцеве. Для цього з'єднання потрібні труби, що закінчуються фланцями, до яких прикручується клапан. Між клапаном і фланцем труби розміщується прокладка, придатна для даного середовища.

Остання група - це приварна арматура, де необхідно використовувати зварювальний апарат - пристрій, який розплавить одну поверхню та іншу і назавжди з'єднає їх з трубопроводом.

Ручний кульовий кран можна встановити як завгодно - вертикально, горизонтально, під кутом, догори дном тощо. Те саме стосується кульових кранів з пневматичним керуванням (вгору, під кутом тощо). При електричному управлінні існують обмеження, оскільки приводи повинні працювати з приводом, спрямованим вгору. Також можна спрямовувати привід убік, але не можна встановлювати електричний привід, спрямований донизу. Компоненти, які працюють в ньому в такому положенні, можуть зміститися, і привід не буде працювати належним чином.

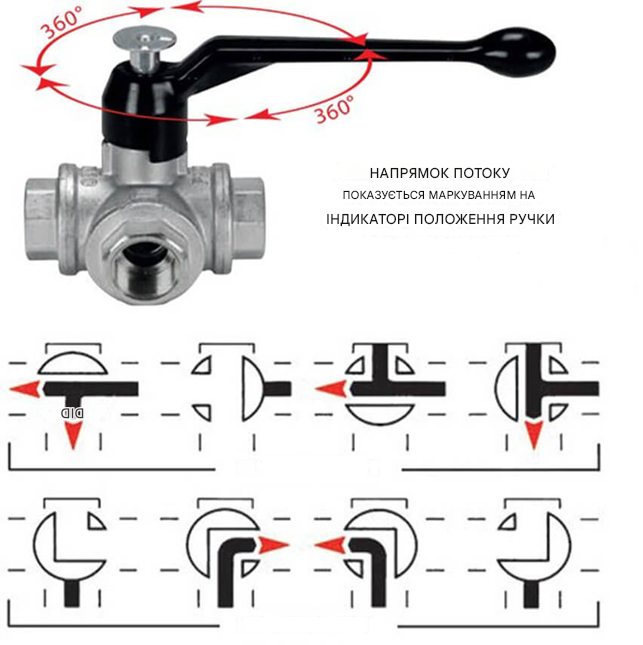

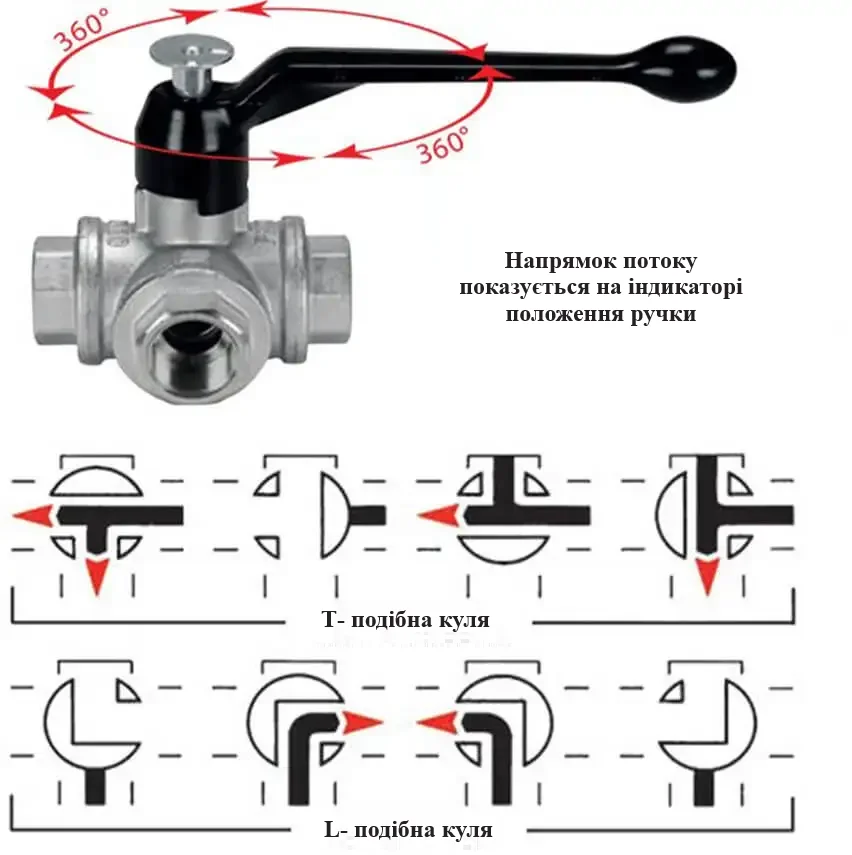

Іншим типом кульових кранів є багатоходовий кран, в якому змінюється напрямок потоку середовища (наприклад, в триходовому крані з кулею L, де є одна подача і в одному положенні середовище тече до правої сторони крана, а після перекриття подачі до крана, середовище тече через ліву сторону крана). У випадку триходового кульового крана з Т-подібною кулею є більше можливостей для підключення, включаючи змішування середовища. Можна отримати два входи і один вихід. В одному положенні такого крана середовища будуть змішуватися на третьому шляху, а після розгону ми можемо направити тільки одне з двох середовищ на третій шлях.

За розташуванням з'єднань клапана з його важелем розрізняють вертикальні та горизонтальні клапани. Вертикальні клапани, такі як серія 6700 Ghilux, не змішують середовища, підключені до клапана, при переміщенні важеля - важіль клапана знаходиться в одній площині зі з'єднаннями. З іншого боку, в горизонтальних клапанах, наприклад, TRIFLUX, середовища, підключені до з'єднань клапана, змішуються/перемішуються при переміщенні важеля. Такі клапани також називають змішувальними. Вертикальні клапани, з іншого боку, називаються не змішувальними.

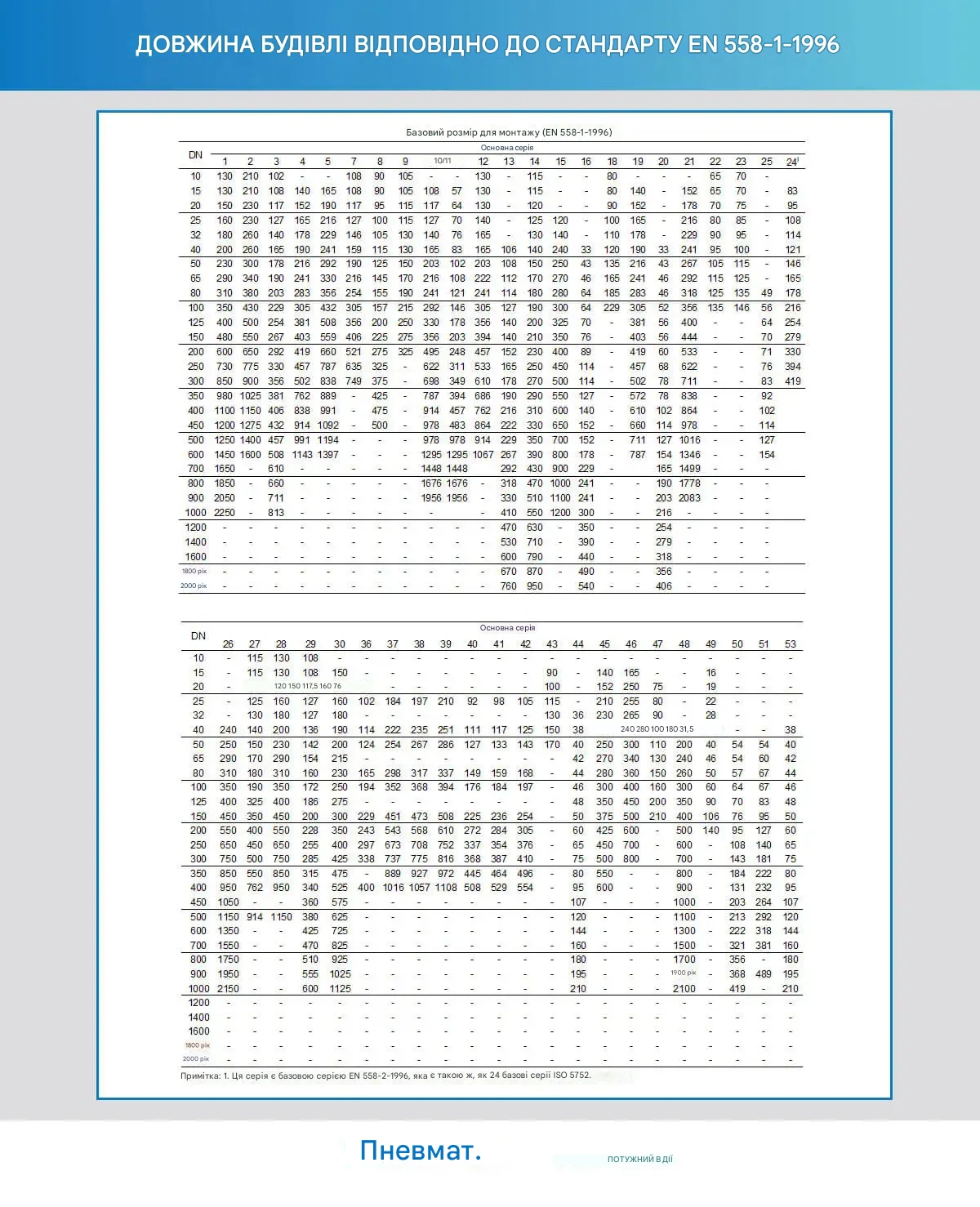

У випадку з різьбовими клапанами рідко зустрічається інформація в стандарті, яка описує їхню монтажну довжину. Набагато частіше монтажна довжина має значення і вказується у випадку фланцевих клапанів. Вони описані в стандарті EN558 і в серіях, що містяться в цьому стандарті:

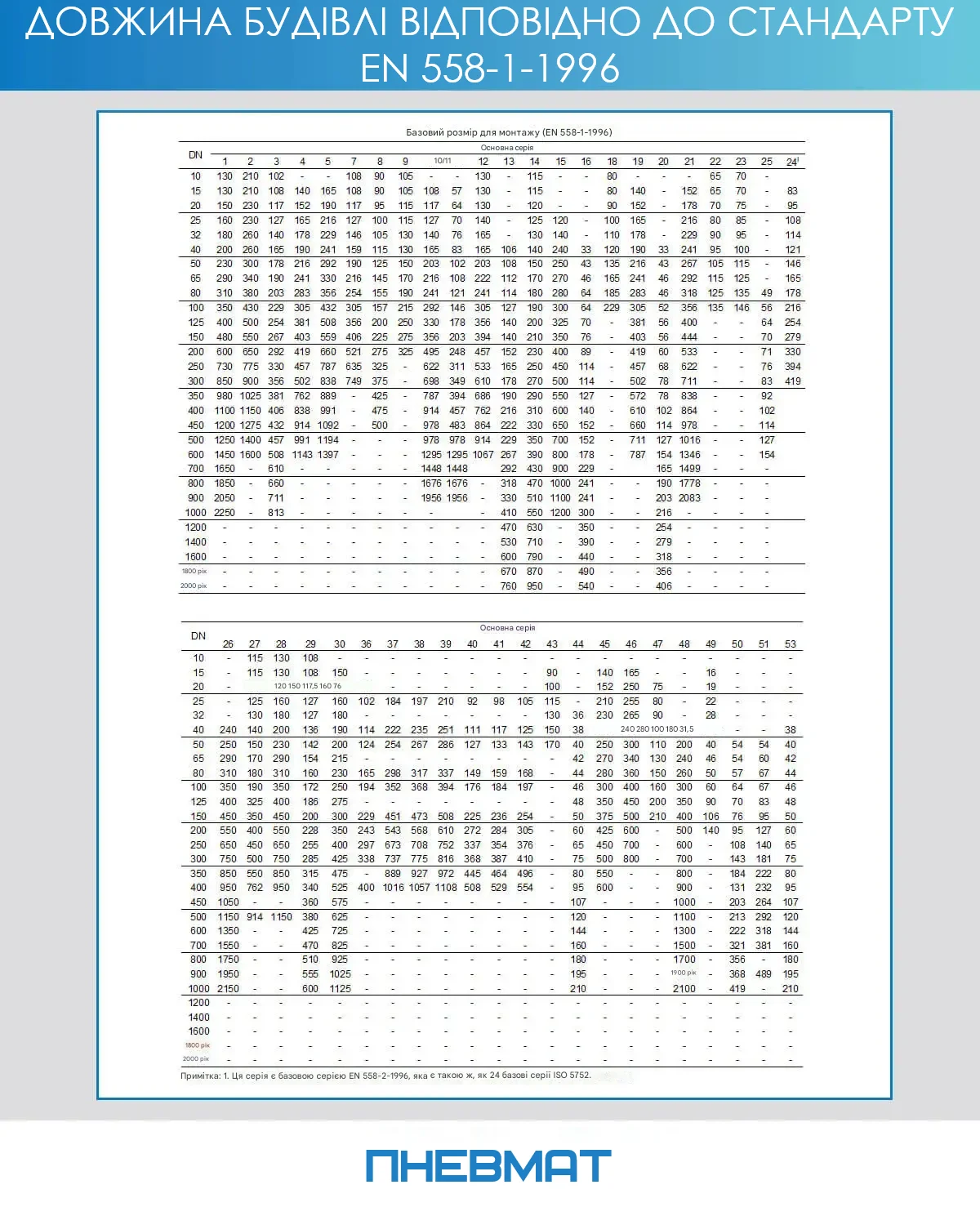

Деякі з представлених на ринку клапанів не відповідають жодному стандарту щодо довжини клапана, тому під час можливого виходу з ладу таких клапанів їх заміна на інші може бути проблематичною.

Чому якісний кран не може бути дешевим?

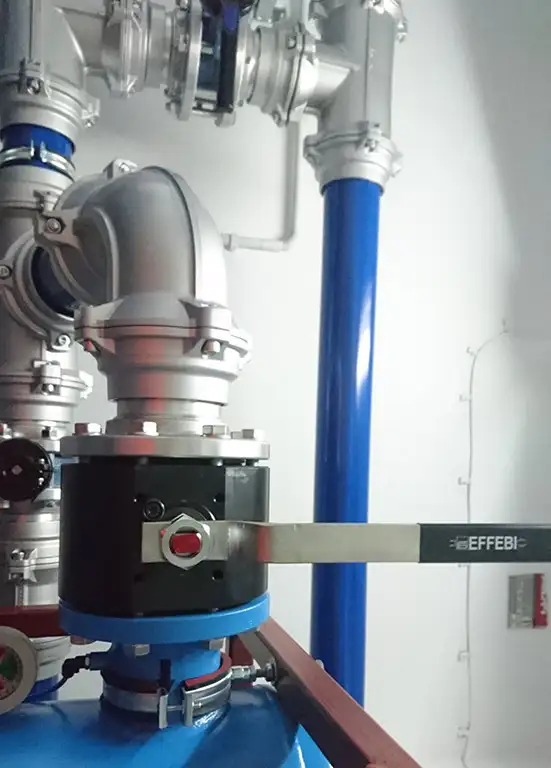

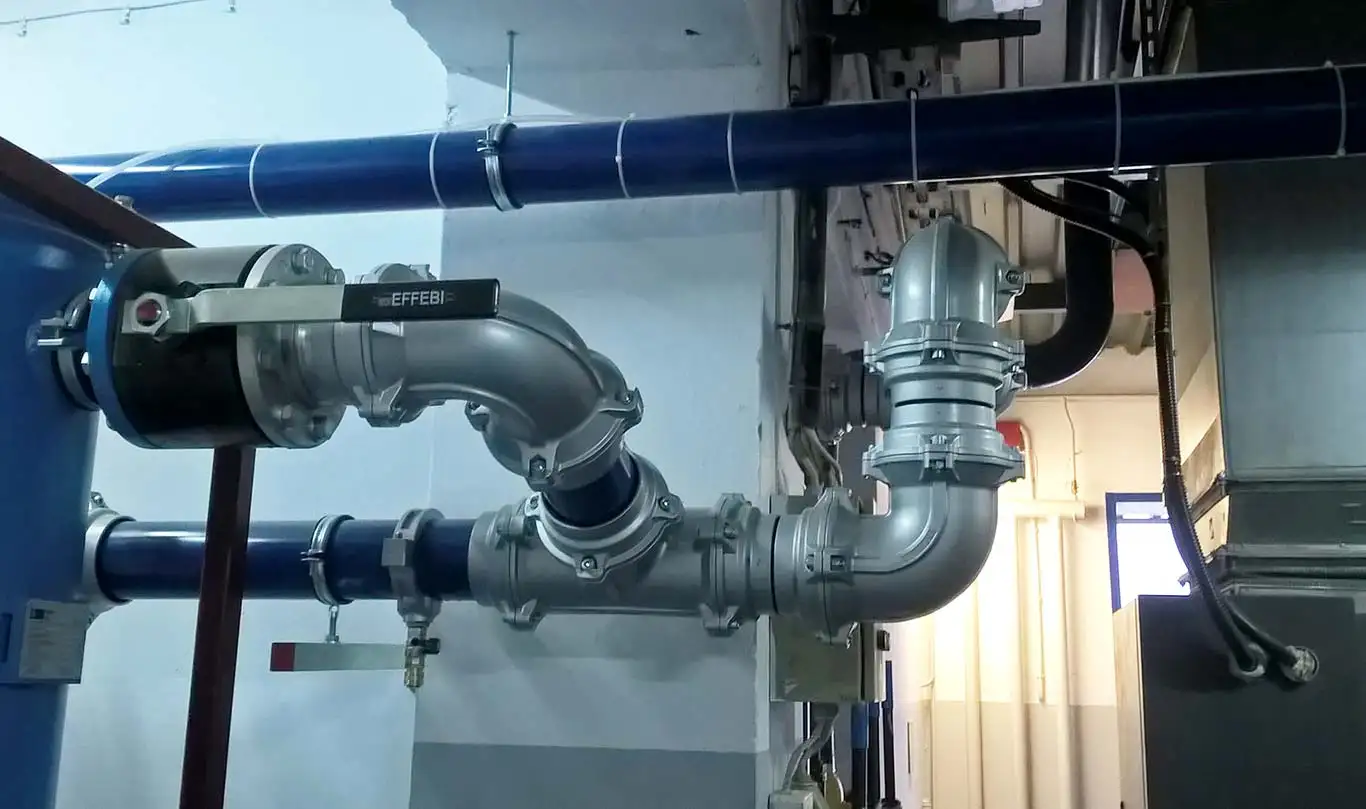

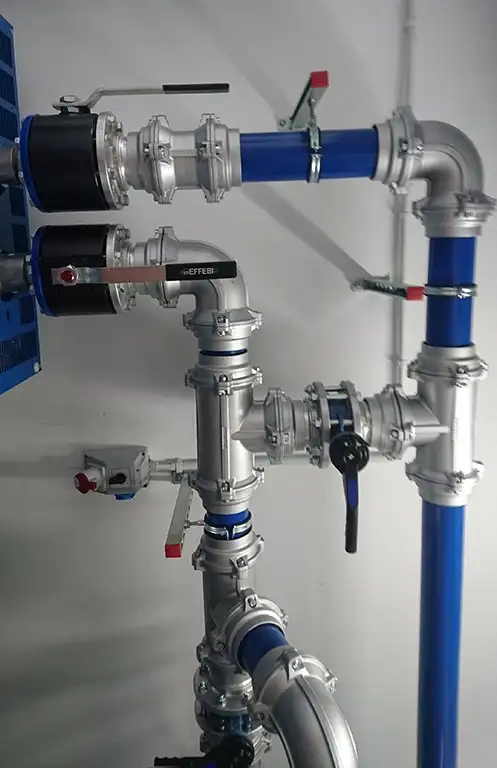

Якісні промислові кульові крани італійського виробника EFFEBI не можуть бути дешевими через деякі фактори.

Перш за все, виробництво обмежених партій забезпечує високу якість продукту. Це означає, що виробник піклується за якість своїх кранів і не прагне знижувати витрати на їх виробництво шляхом використання дешевих матеріалів. За таких умов, кожен вироблений кран проходить ретельну перевірку на дотримання стандартів якості.

Друге, використання якісних матеріалів підвищує вартість виробництва. Нержавіюча сталь, з якої виготовляють кульові крани, є дорожчою, ніж латунь, яка використовується у дешевих кранах. Проте, нержавіюча сталь більш міцна, не піддається корозії та витримує високі температури, тому крани з неї мають більш довговічну експлуатацію.

Нарешті, якість продукту може відрізнятися в залежності від витрат на його виробництво. Низькі витрати на виробництво, що часто супроводжується використанням дешевих матеріалів та недбалої перевірки якості продукту, можуть призвести до швидкого зношення кранів, їх некоректної роботи та, в кінцевому рахунку, до додаткових витрат на ремонт та заміну.

Таким чином, якісні промислові кульові крани італійського виробника EFFEBI, який випускає обмежені партії для забезпечення найвищої якості продукту, не можуть бути дешевими, а дешеві крани, в свою чергу, можуть "платити" своєю якістю.

Чому не варто використовувати дешевий кульовий кран на відповідальному виробництві?

Купівля дешевих промислових кранів може здатися привабливою з точки зору економії коштів, але насправді це може коштувати вам більше в довгостроковій перспективі.

Перш за все, дешеві крани зазвичай виготовляються з низької якості матеріалів, що знижує їх міцність та довговічність. Це може призвести до проблем з їх експлуатацією, що в свою чергу призведе до затрат на ремонт або заміну.

Крім того, дешеві крани зазвичай не проходять достатньої кількості тестувань та перевірок якості, що збільшує ризик виникнення несправностей. Також, виробники дешевих кранів не завжди приділяють достатню увагу дотриманню вимог технологічного процесу, що може призвести до появи дефектів та неполадок.

Крім того, дешеві крани зазвичай мають обмежені можливості та функції порівняно з більш дорогими моделями. Наприклад, вони можуть мати меншу міцність та не витримувати високого тиску, що може бути неприйнятно для деяких виробничих процесів.

Отже, купівля дешевих кранів може призвести до недостатньої якості та надійності продукту, що може призвести до проблем з їх експлуатацією та збільшення витрат на ремонт або заміну. Натомість, краще інвестувати у якісні та надійні крани від відомих виробників, що забезпечать максимальну ефективність та продуктивність вашого виробництва.

Різновиди запірної арматури для трубопроводів

Регулююча апаратура автоматично або вручну коригує параметри робочої течії. Завдяки їй варіюється догляд, тиск, кількість рідини, а також виробляються різні змішування потоків. Вона використовується з різними датчиками, але є і ручний тип управління.

У нашому каталозі представлені такі види запірної апаратури:

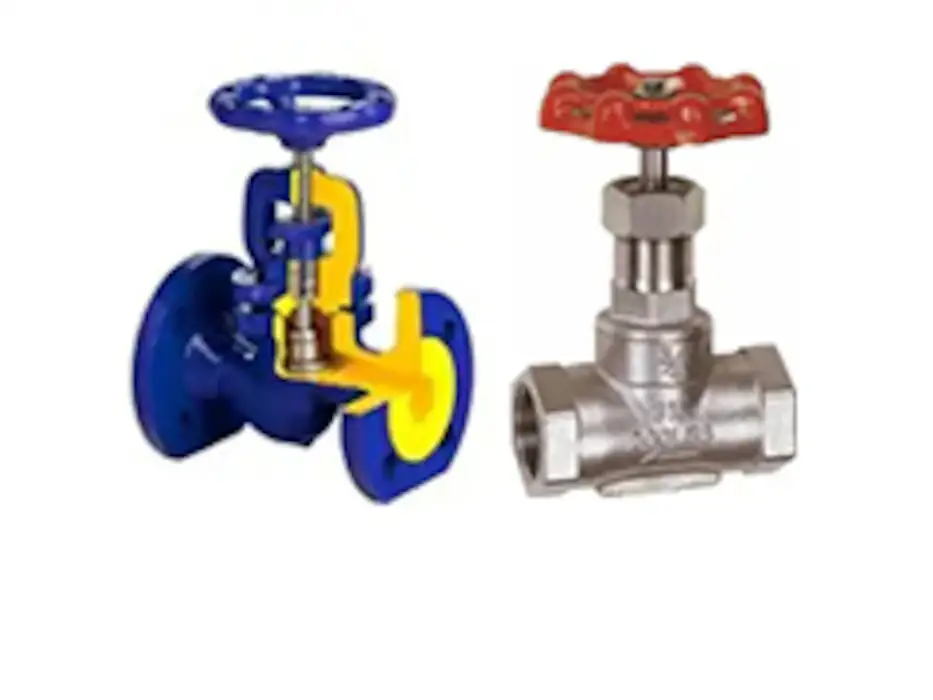

1. Вентилі. Вид запірної арматури, яка переміщує та замикає елемент паралельно осі потоку.

2. Засувки. Робочий фрагмент пересувається перпендикулярно осі течії рідини. Вони дуже зручні під час експлуатації, мають низький рівень гідравлічного опору, підходять для застосування в різних умовах. У нас представлені клинові засувки для води і повітря.

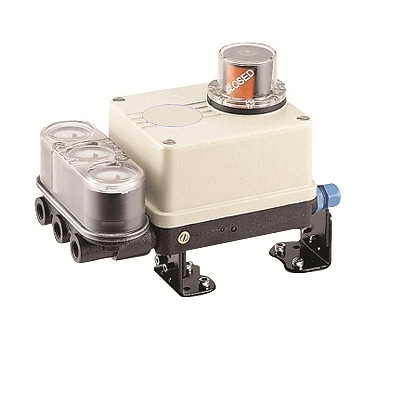

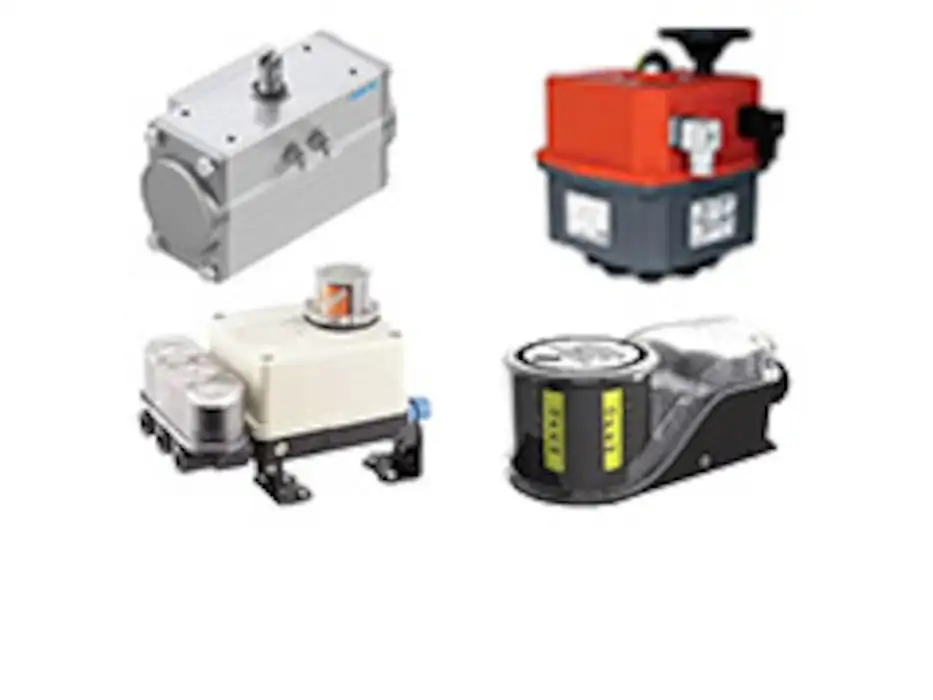

3. Пневматичні позиціонери. Ця назва спеціальних пристроїв, призначених для зниження або повного зняття неузгодженості ходу. Також пристрої підвищують швидкодію і відгукують пневматичні мембранні і поршневі виконавчі механізми, включаючи зворотний зв'язок по положенню вихідних штоків виконавчих механізмів.

4. Сильфонні компенсатори. Пристрої, що складаються з арматури і сильфона. Вони поглинають або врівноважують відносні рухи певної частоти і величини, що виникають в конструкціях, та проводять в цих умовах газ, рідини або пар.

Клапани – обладнання застосовується, щоб відкривати/закривати, регулювати потік при зміні напрямку або перепадах тиску. В каталозі великий вибір латунних клапанів, пристроїв з нікельованої і нержавіючої сталі. Є лічильники води, що відтинають, також швидкого спуску, які розпилюють форсунки, компенсатори, дроселі. Ці категорії товарів відрізняються гальмівним елементом, що перешкоджає регресу середовища.

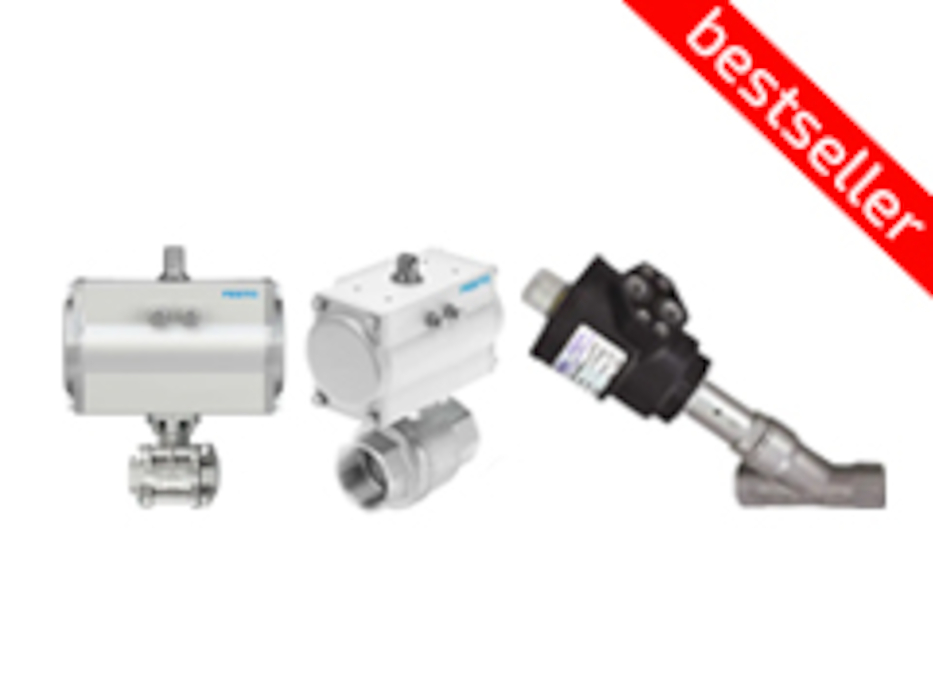

Також окремо слід виділити кульові крани з пневмоприводом. У них замикаючий елемент має сферичну форму – із кулею, що плаває або розташовується на опорах. Застосовується в опалювальних системах, водопостачанні, в газових приладах. Крани такого типу максимально зручні, вони гарантують надійне перекриття, а процес замикання виконується миттєво.

Вони є:

• із нікельованої латуні;

• із пневматичним управлінням;

• із нержавіючої сталі;

• із вуглецевої сталі;

• чавунні;

• із вуглецевої сталі;

• трьохходові;

• кутові;

• золотникові.

Латунні високотемпературні кульові крани представлені з можливістю працювати із різним тиском, виходячи з виробничих потреб. Також можна підібрати під різні труби в дюймах, наприклад. ДУ 50, з різьбленням американка і ін. Є запобіжні трубопровідні крани з ручкою, а також фланцеві з довгим або коротким корпусом. Усі теплові пристрої хімстійкі, виготовлені із сертифікованих матеріалів, тому гарантують безпеку у використанні.

Крани кульові - поділ на товарні групи

Кульові крани придатні для різноманітних застосувань як запірна арматура з компактною конструкцією.

Широкий діапазон діаметрів від 1/8 '' до навіть 3 '' і широкий вибір аксесуарів і моделей, включаючи: ручні кульові крани, керовані пневматичним приводом, керовані електричним двигуном, клапани або кульові крани з спеціальним захистом, дозволяє стверджувати, що пропозиція ПНЕВМАТ є повною в цьому відношенні.

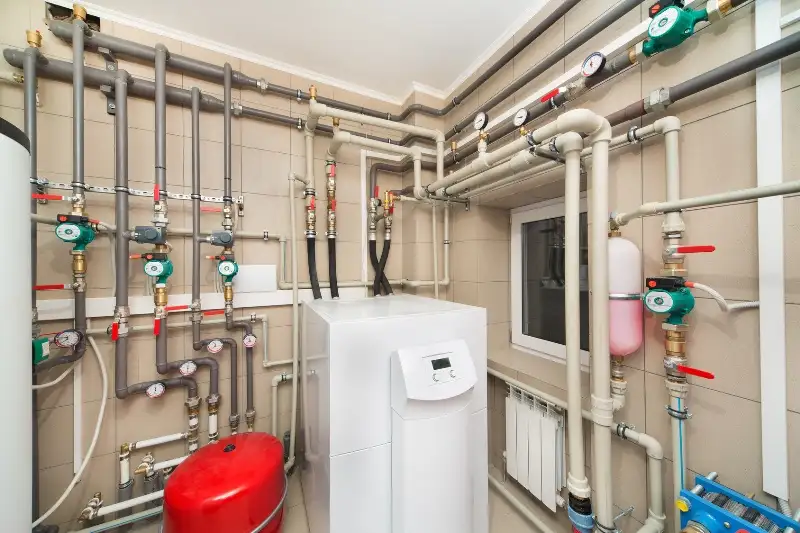

Кульові крани готові до використання в різних системах, особливо в системах водопостачання, газу, опалення, а також в хімічній (кислотостійкий кульовий кран) і нафтохімічній промисловості.

Призначення кульового крана - закривати і відкривати потік агресивних і неагресивних рідких і газоподібних середовищ, таких як повітря, дим, вода, сира нафта, масла, гас, бензин тощо. Кульовий кран перекриває потік середовища, перекриваючи ручку на 90 градусів.

Пропоновані ПНЕВМАТ кульові крани зручні у використанні, відрізняються високою герметичністю і широким застосуванням.

Основними групами кульових кранів є:

Функціональні клапани

Зворотні клапани - з латуні, також нікельовані та нержавіючої сталі. Завдання зворотного клапана - направляти потік середовища в одну сторону.

Характерною особливістю цієї групи є гальмівний елемент, який перешкоджає зворотному витоку середовища.
Доступні конфігурації з різьбовими та цанговими з’єднаннями, ущільненням NBR або Viton, діапазон різьби G1/4 - G1. Максимальна робоча температура для латунних кранів становить + 90 ° С, у випадку з нержавіючої сталі вона збільшується вдвічі.

Клапани швидкого спуску - група прямих клапанів, які автоматично перемикають передачу від вхідного патрубка, коли тиск повітря падає на вхідному патрубку. Різьба від M5 до G1. В наявності також діафрагми для вказаних розмірів.

Відсічний клапан - клапани цангові з розповітренням від G1/8 до G1/2. Прямий відсічний клапан виконаний із пластику.

Дросель і дросельно-зворотні клапани - комбінація дросельної заслінки і зворотного клапана дозволяє передавати в одному напрямку, а дроселювати в протилежному напрямку. Великий вибір 2-портових клапанів, зокрема, різьбові клапани, цангові клапани з ручним або регулюванням викруткою. Використовуються тефлонові ущільнювальні кільця.

Зворотні клапани з пілотним керуванням і запірні клапани з пілотним керуванням - латунні нікельовані запірні клапани з пербутановим ущільненням із з'єднаннями від M5 до G1/2. Робочий тиск знаходиться в діапазоні 0,3 - 10 бар. Максимальна робоча температура 70°С.

Латунні кульові крани

Кульові крани для низького та високого тиску з латуні до 210 бар.

Різноманітні серії кульових кранів з різними робочими температурними діапазонами, ущільненнями, розмірами тощо. 2-х ходові фланцеві клапани, 3-х ходові, з вентиляційним отвором, дросельні, з блокуванням або з площадкою під привід.

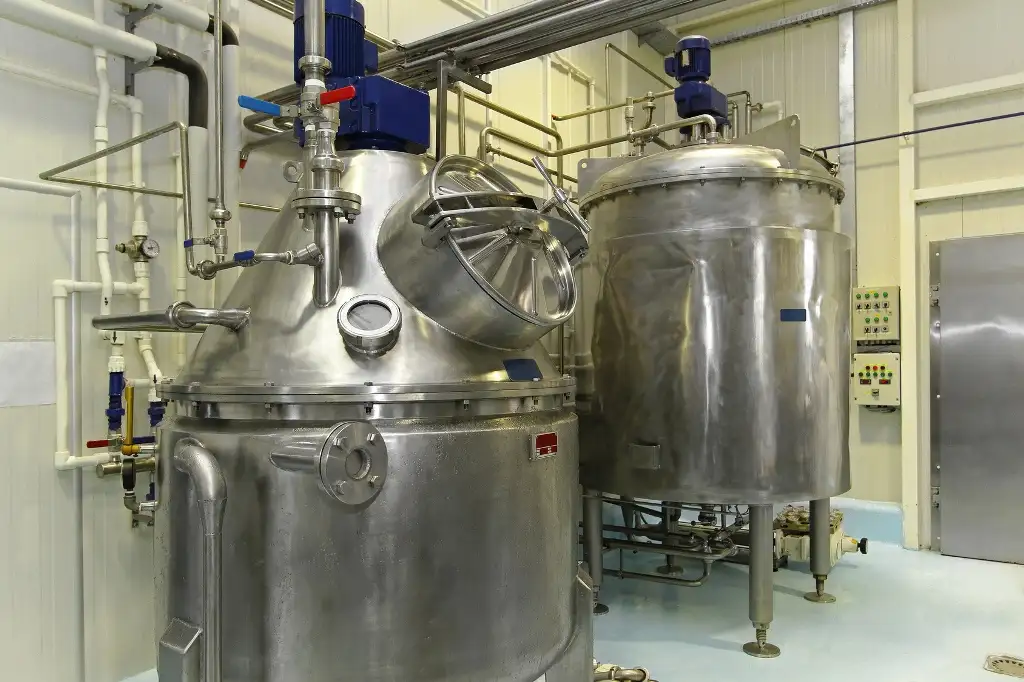

Кульові крани з нержавіючої сталі

Високоякісні кульові крани з нержавіючої сталі, в тому числі кислотостійкі, в різних конфігураціях.

Ми пропонуємо кульові крани до 100 бар, з функцією вентиляції, трьохходові, під приварку, з площадкою під привід або в міні-версії. Кульовий кран з нержавіючої сталі з підключенням від G1/8 до G4. Прямий клапан з нержавіючої сталі з додатковим ущільненням з PTFE / Viton.

Кульові крани високого тиску

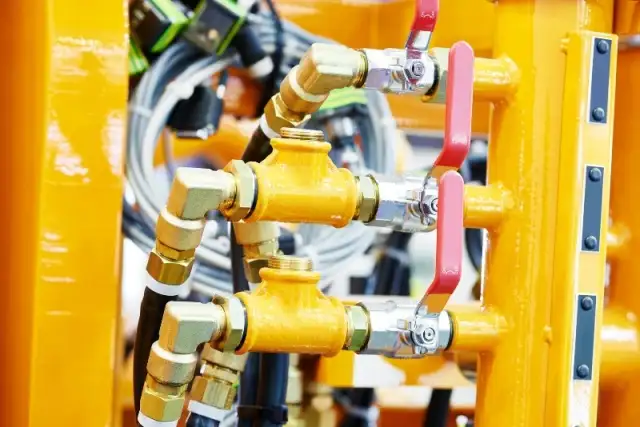

Кульові крани високого тиску призначені для силової гідравліки, для роботи в дуже вимогливих галузях промисловості.

Куля, корпус і з'єднання виготовлені зі сталі. Кульові крани високого тиску випускаються в трьох варіантах: серія «Light», серія «Heavy-duty», з внутрішньою різьбою.

Кульові крани з пневматичним приводом

Кульовий кран з пневматичним приводом у виконанні з латуні та сталі.

У пропозиції представлені триходові, фланцеві, кутові, золотникові , крани батерфляй та кульові крани. Різьба від G3/8 до G2. Ми також поставляємо позиціонери для кульових кранів. Кульові крани можуть використовуватися як запірна арматура, яка використовується в системах високого тиску, пневматичних / силових гідравліках, системах розподілу води та газу, опалення, нафтохімії та вакууму, хімічної та харчової промисловості, нафтохімічної промисловості.

Кульові крани з електроприводом

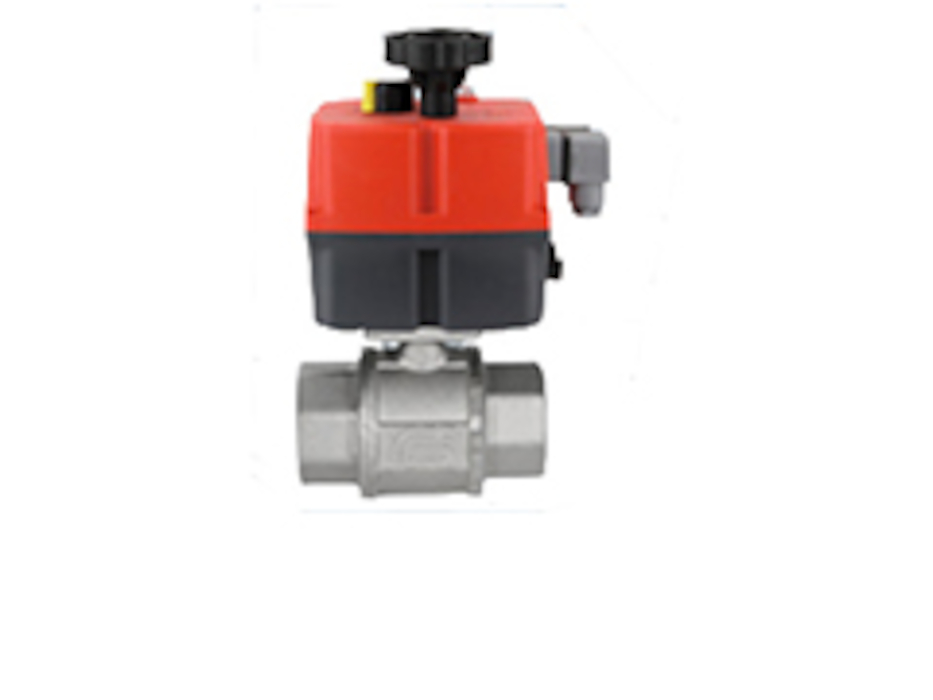

Кульовий запірний кран з електроприводом випускається в різних варіантах: різьбовий або триходовий з латуні і сталі.

Пропозицію доповнюють електричні 2-х портові клапани з фланцем і у виконанні батерфляй. Кран кульовий з різьбою від G1/4 до G3. Арматура використовується в контакті з нейтральними рідинами і газами.

Поворотні клапани батерфляй

Поворотні засувки, також відомі як клапани батерфляй, випускаються в кількох серіях.

Поворотний затвор з різними типами ущільнень на вибір, широкий вибір розмірів. Застосування: неагресивні середовища, вакуумне застосування. Пропозиція також включає клапани з електричним і пневматичним приводом.

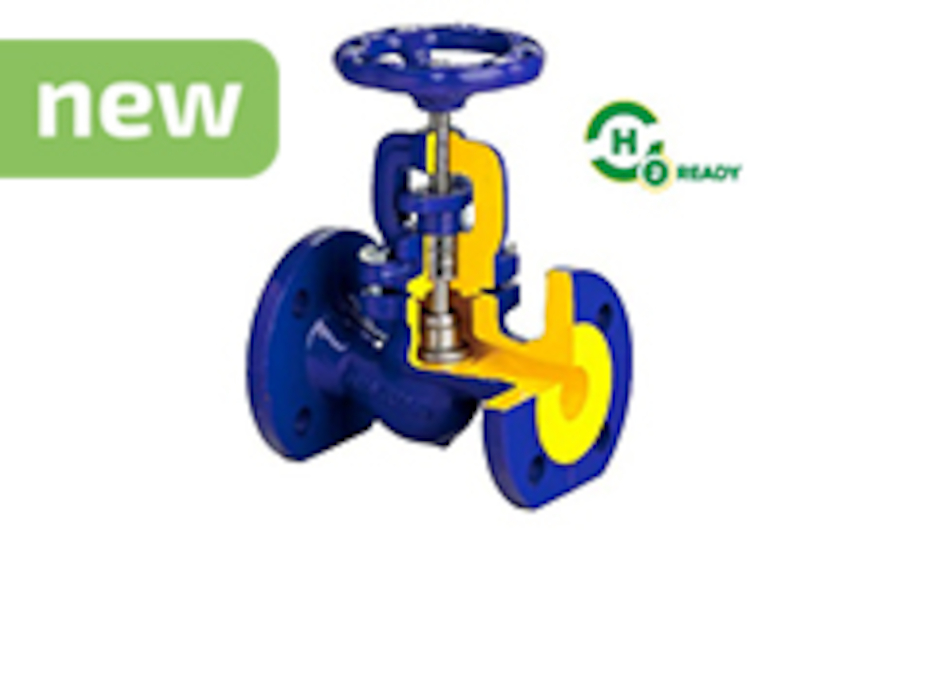

Вентилі

Вентилі оснащені ручкою з армованого пластику. Робочий тиск вентильних клапанів макс. 40 бар.

Вентилі виготовляється з латуні та нержавіючої сталі з елементами бронзи, пластику або алюмінію. Прямі вентелі з підключенням від G1/4 до G3. Вони добре працюють з газами, рідинами та водяною парою. Пропонуємо моделі для контакту з паливом і стисненим повітрям.

менше

Голкові клапани

Це особливо точні 2-портові голчасті клапани, які забезпечують дуже плавне регулювання закриття.

Широкий асортимент різьби: від G1/8 до G2, різьба внутрішня і зовнішня. Голчасті клапани з нержавіючої сталі підходять для роботи з дуже високим робочим тиском до 400 бар (при 20 °C). У пропозиції також є голчасті запірні крани з латуні.

Промислові кульові крани

ПНЕВМАТ пропонує широкий асортимент кульових кранів для промисловості.

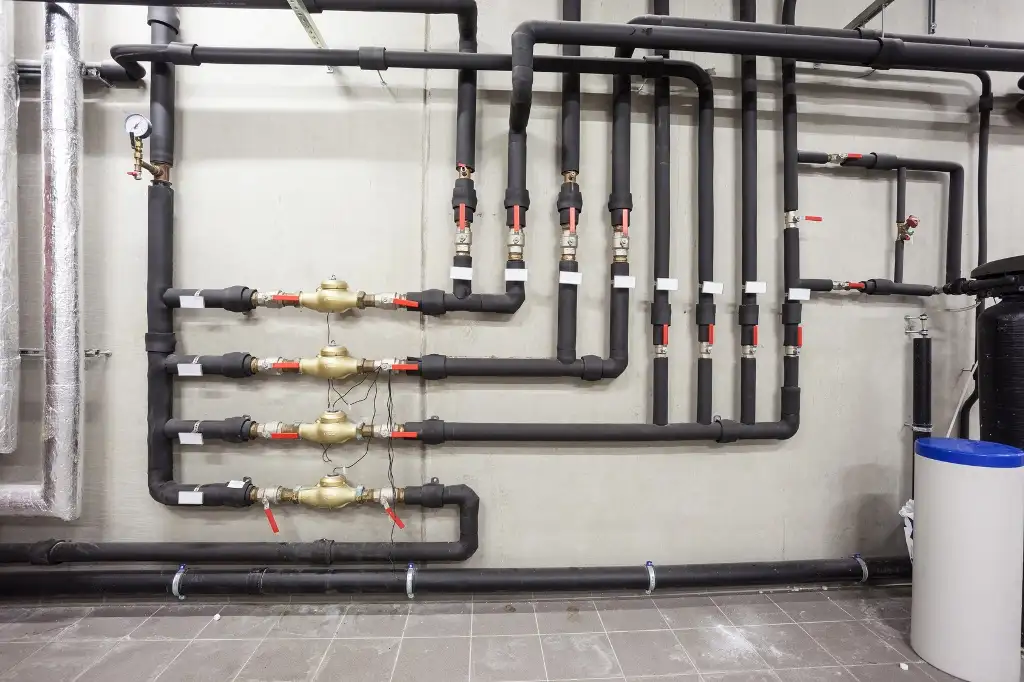

Вони використовуються в різних галузях промисловості: пневматика, водопостачання, харчова промисловість, хімічні установки та нафтопереробні заводи. Запірна арматура працює з водою, газами, оліями, хімікатами, а також парою та вакуумом.

Прохідний клапан доступний у версіях з вуглецевої та нержавіючої сталі з широким асортиментом спеціалізованих ущільнень. Залежно від середовища та температур ми пропонуємо ущільнювачі з PTFE, армованого PTFE (вуглеграфіту або скловолокна), PEEK, DELRIN.

Крім версій з ручним управлінням, кульові запірні крани доступні в комплектах з пневматичним і електричним приводом, що дозволяє автоматизувати процес.

Завдяки різним типам з'єднань підходять для будь-якого монтажу: різьбового, фланцевого або зварного. Кульові крани доступні на замовлення в спеціальних версіях: ATEX, FIRE SAFE, знежирені до кисню.

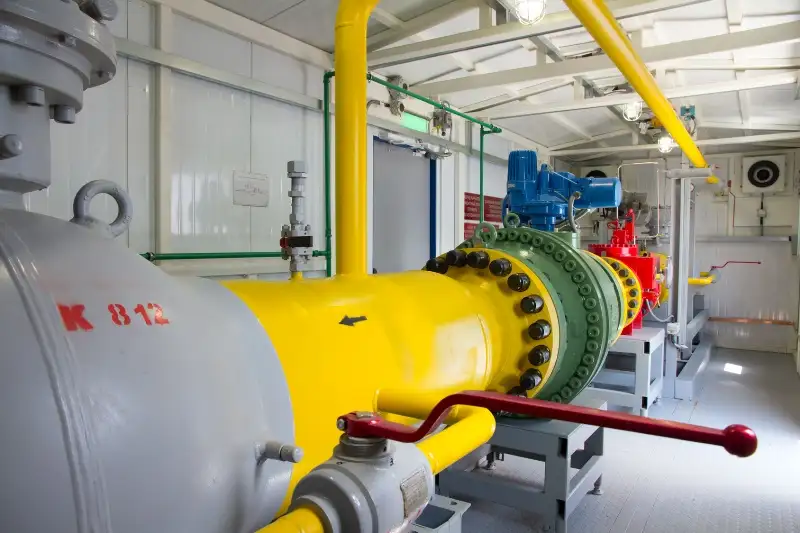

Фланцеві кульові крани

Фланцевий кульовий кран з латуні, вуглецевої або нержавіючої сталі.

2-ходові клапани з фланцями від DN 15 до DN 200. Великий вибір клапанів високого тиску (до 200 бар). Запірна арматура цієї групи може використовуватися в промислових процесах опалення, установках для харчової, хімічної та санітарної промисловості, гідравлічних та вакуумних системах, а також у контакті з усіма нейтральними середовищами, такими як наприклад, стиснене повітря або вода.

3-ходові кульові крани

Триходові кульові запірні крани для складних умов експлуатації.

Різні конфігурації, для тиску макс. 200 бар і діапазон різьби від G1/4 до G2. Запірна арматура від DN 8 до DN 100. Триходова запірна арматура може використовуватися в гідравліці, хімічних і санітарних системах, пневматичних і опалювальних системах, а також в контакті з неагресивними рідинами.

Переваги співпраці

У нашому магазині можна замовити першокласне запірне обладнання за доступною вартістю. Ознайомитися з прайсом можна в каталозі сайту. У нас існує можливість замовлення оптом чи вроздріб, що вигідно для компаній або приватників. Доставка обладнання ведеться по всій Україні. При додаткових питаннях завжди можна порадитися з нашими менеджерами. Вони з радістю нададуть консультації.
