Логічні клапани
У світі автоматизації та систем керування важливе місце займають логічні клапани. Ці пристрої, що виконують операції на основі заданих умов, стали незамінними в індустрії завдяки їхній точності та надійності.
Логічні клапани AND "І" пропускають сигнал тільки тоді, коли обидва вхідних сигнали активні. Ці клапани забезпечують точне та строге керування в системах, де важливо одночасне виконання кількох умов.
З іншого боку, логічні клапани OR "АБО" активуються, коли хоча б один з вхідних сигналів активний. Вони ідеально підходять для систем, де потрібна гнучкість у виборі джерел сигналу.
Для підтвердження сигналу використовують логічні клапани YES "ТАК", вони пропускають вхідний сигнал без змін.
Зовсім інший тип - логічні клапани NOT "НІ". Вони інвертують вхідний сигнал, виконуючи функцію логічного заперечення.
Окрему увагу заслуговує клапан дворучного керування (клапан безпеки). Цей пристрій забезпечує безпеку в системах, контролюючи потік рідини або газу лише при одночасній активації двох ручок або важелів.
Завдяки логічним клапанам сучасні системи керування стають більш надійними, гнучкими та безпечними. Вони підходять для широкого спектру промислових застосувань та гарантують точність роботи обладнання.
Зміст
Завдання пневматичних логічних клапанів.
Завдання пневматичних логічних клапанів
Пневматичні логічні клапани призначені для керування тиском повітря в системах. Вони мають аналогічне застосування до логічних вентилів в електроніці з тією різницею, що в логічних клапанах керуючим середовищем є стиснене повітря.
Найпоширеніші логічні вентилі - це сполучник І, альтернатива АБО та заперечення НЕ.
Логічний клапан "І" найчастіше використовується в клапанах з дворучним керуванням, де оператор повинен одночасно натиснути два клапани, щоб змусити привід рухатися (3/2-кнопкове керування). Звичайно, дворучний клапан також повинен бути оснащений клапаном з таймером, щоб підтримувати відповідний інтервал часу між натисканням двох кнопок (0,5 секунди).
Логічні клапани АБО, також відомі як перемикачі потоку, часто використовуються в системах з двома різними джерелами живлення. У цих клапанах порт вищого тиску з'єднаний з каналом потоку повітря. Це робиться для підтримки постійного тиску в системі.
Це реалізовано, наприклад, в клапанах AZ з символом 522 CCD.
У цьому клапані поршень у верхній кришці більший (домінуючий), ніж поршень у нижній кришці.

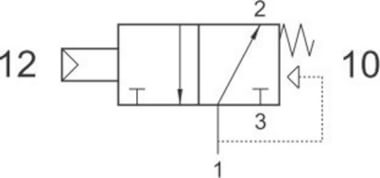

У логічному клапані NOT керування здійснюється за допомогою стисненого повітря, а скидання - за допомогою механічної пружини.
Ця опція також може використовуватися як взаємозамінна з пневматичним клапаном 3/2 NO, наприклад, 322 MEA
Асортимент логічних клапанів
Логічні вентилі AND / I
Клапани Logic AND призначені для стисненого і відфільтрованого повітря, температура якого не перевищує +60°C.
Асортимент включає логічні клапани AND з приєднаннями M5, а також G1/8. Також доступні клапани для труб діаметром 4 мм. Параметром, що об'єднує всі типи логічних І-клапанів, є величина витрати повітря, яка становить 100 л/хв, а номінальний діаметр проходу клапана - 2,5 мм. Змащування клапанів цього типу не потрібне.
Логічні вентилі АБО / АБО
Логічні вентилі АБО використовують відфільтроване стиснене повітря з температурою не вище +60 °C.
Ми розрізняємо логічні клапани АБО з приєднаннями G1/8, G1/4, M5 і для труб Ø4 мм. Для кожного логічного клапана АБО номінальний діаметр проходу становить 2,5 мм, а потік повітря через клапан - 100 л/хв. Використовується в середовищі з максимальною температурою +60 °C.
Логічні вентилі ТАК / ТАК
Логічні клапани YES, які не потребують змащення, підходять для шлангів діаметром 4 мм.
У цьому випадку спеціальним робочим середовищем клапана є стиснене та відфільтроване повітря. Найважливішими рекомендованими параметрами є витрата газу 100 л/хв і номінальний діаметр прохідного отвору клапана - 2,5 мм. Призначений для використання в середовищі з максимальною температурою +60 °C, за умови підтримання температури повітря не більше +60 °C.
Логічні вентилі NOT / NO
Логічні клапани NOT призначені для шлангів діаметром 4 мм. Як і всі логічні клапани, вони призначені для фільтрованого стисненого повітря з температурою до +60 °C. Клапани не потребують змащування. Необхідні параметри для підбору клапана: значення витрати повітря - 100 л/хв і номінальний діаметр його проходу - 2,5 мм.
