Балансир для інструмента тросовий
Зміст
Балансири INFINITY з повітряним шлангом
Основні особливості та переваги балансирів BL:
балансири з вантажопідйомністю 0,4-3 кг і діаметром каната 2 мм
Балансири з вантажопідйомністю 2-14 кг і діаметром волосіні 2,5 мм
Балансувальні пристрої для інструментів - важлива та цікава інформація
Рис. 2 Балансир зі спіральним тросом
Балансири - компенсатори натягу для пневматичних і електроінструментів, які широко використовуються на стаціонарних виробничих лініях. Балансир, встановлений на такому обладнанні, робить роботу легшою та безпечнішою. Мета балансира - врівноважити вагу підвішених інструментів і забезпечити вертикальне маневрування інструменту. Інструмент підвішений на тросі, який завдяки механізму на основі пружини і храповика дозволяє опускати і піднімати інструмент під час роботи. Пружинне навантаження балансира зменшує вагу підвішеного інструменту.
До переваг балансирів відносяться :
- швидке і просте регулювання натягу троса відповідно до потреб моменту;
- упор для регулювання зони маневру.

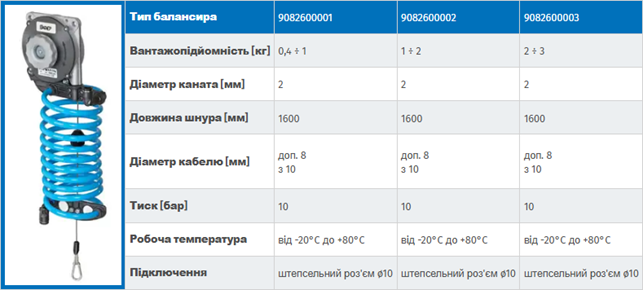

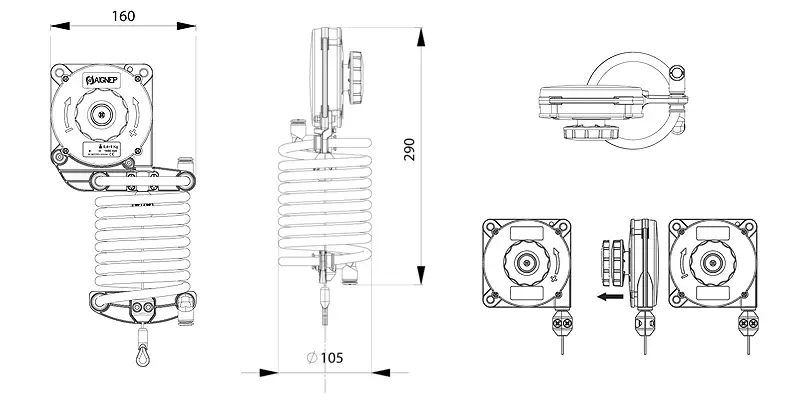

Балансири INFINITY з повітряним шлангом
Балансири Infinity - це сучасна лінія балансирів зі спіральним шлангом, який гарантує максимальну стабільність інструменту. Використання спірального шланга в балансирі - це новинка на польському ринку!
|
|
Тип балансира |
9082600001 |
9082600002 |
9082600003 |
|
Вантажопідйомність [кг] |
0.4 ÷ 1 |
1 ÷ 2 |
2 ÷ 3 |
|
|
Діаметр дроту [мм] |
2 |
2 |
2 |
|
|
Довжина дроту [мм] |
1600 |
1600 |
1600 |
|
|
Діаметр провідника [мм] |
внутрішній 8 зовнішній 10 |
внутрішній 8 зовнішній 10 |
внутрішній 8 зовнішній 10 |
|
|
Тиск [бар] |
10 |
10 |
10 |
|
|
Temperatura pracy |
від -20°C до +80°C |
від -20°C до +80°C |
від -20°C до +80°C |
|
|
Підключення |
Штекерний роз'єм ø10 |
Штекерний роз'єм ø10 |
Штекерний роз'єм ø10 |
Важливе значення має промисловий дизайн балансирів (комбінація алюмінію та ABS-пластика). До основних переваг балансирів INFINITY можна віднести усунення випадкових поломок обладнання, підвищення безпеки оператора та покращення ергономіки складальної лінії. Повітряний шланг виготовлений з поліуретану, який демонструє властивості високого тиску. Крім того, шланг закінчується поворотними муфтами для запобігання виходу з ладу заглушки.
Балансири TECNA
TECNA виробляє та розповсюджує повний асортимент пружинних балансирів з вантажопідйомністю від 0,2 до 180 кг та довжиною кабелю до 3 метрів.
Балансир TECNA є незамінним пристроєм для виключення роботи оператора, підвищення продуктивності за рахунок скорочення часу простою і поліпшення якості роботи. Крім того, використання балансирів TECNA зменшує проблему шлангів і кабелів.
Балансир TECNA має абсолютно універсальне застосування: його можна використовувати для підвішування заготовок або робіт на виробничій лінії, а також для невеликих промислових інструментів, зварювальних інструментів, підвісних викруток і т.д.
Балансири TECNA виготовляються відповідно до стандарту DIN 15112. Завдяки своїй високотехнологічній конструкції та відповідності чинному законодавству, вони сертифіковані Німецьким інститутом BG для безпечного використання в робочому середовищі.
TECNA виробляє пружинні балансири ATEX, придатні для встановлення у вибухонебезпечному середовищі. Балансири ATEX також призначені для використання в середовищах з високим вмістом горючих газів, пилу тощо.
Балансири TECNA також мають ергономічну структуру - вони спроектовані так, щоб полегшити кожну операцію використання, від легкості переміщення до ефективності та простоти застосування до підйомної сили. Як виробник, TECNA пропонує спеціальні та індивідуальні версії за запитом.
Ознайомтеся з асортиментом балансирів TECNA.
В наявності:
- Базові балансири TECNA базової серії
- Балансувальні пристрої TECNA промислової серії
- TECNA балансири для вибухонебезпечних зон ATEX
- Балансири TECNA з повітряним кабелем
|

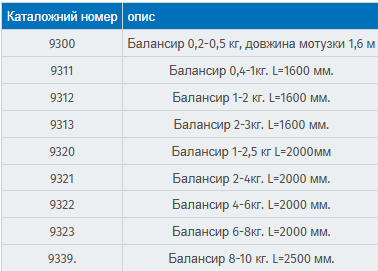

Номер за каталогом. |
Опис. |
|
9300 |
Балансир 0,2-0,5 кг довжина волосіні 1,6 м |
|
9311 |
Балансир 0,4-1кг. L=1600мм. |
|
9312 |
Балансир 1-2кг. L=1600мм. |
|
9313 |
Балансир 2-3кг. L=1600мм. |
|
9320 |
Ваги 1-2,5 кг L=2000мм |
|
9321 |
Балансир 2-4кг. L=2000мм. |
|
9322 |
Балансир 4-6кг. L=2000мм. |
|
9323 |
Балансир 6-8кг. L=2000мм. |
|
9339 |
Балансир 8-10кг. L=2500мм. |
Балансири серії BL - це пристрої з сучасним дизайном, виготовлені з високоякісних матеріалів і стійкі до важких умов праці.
Призначені для полегшення навантаження на оператора в таких роботах, як складання, масове виробництво, пакування або робота з ручними інструментами. Вони усувають напругу і втому, підвищуючи продуктивність праці. Балансири ідеально підходять для використання з важкими ручними інструментами і повторюваними роботами. Виготовляються у двох серіях.
Основні особливості та переваги балансирів BL:
- алюмінієвий корпус
- трос з нержавіючої сталі
- довжина троса від 1600 до 2500 мм
- плавне регулювання вантажопідйомності
- ручка для регулювання ваги балансира відповідно до вантажопідйомності

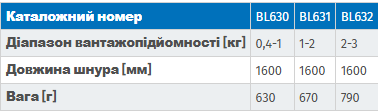

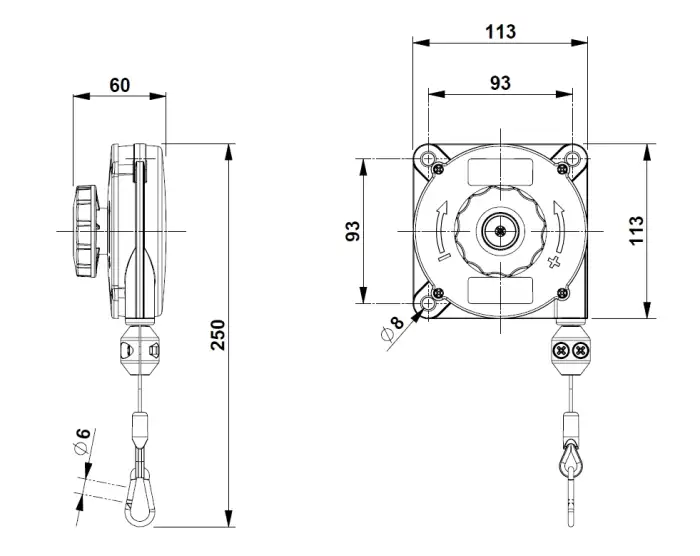

балансири з вантажопідйомністю 0,4-3 кг і діаметром каната 2 мм
|
Номер за каталогом. |
BL630 |
BL631 |
BL632 |
|
Діапазон вантажопідйомності [кг] |
0,4-1 |
1-2 |
2-3 |
|
Довжина дроту [мм] |
1600 |
1600 |
1600 |
|
Вага (г) |
630 |
670 |
790 |

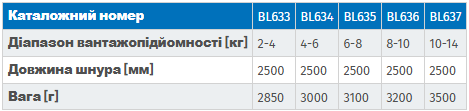

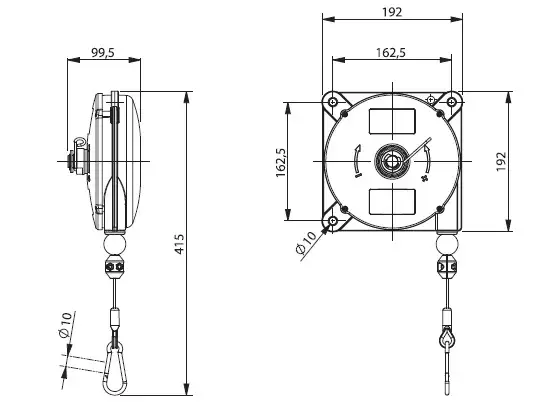

Балансири з вантажопідйомністю 2-14 кг і діаметром волосіні 2,5 мм
|
Каталоговий номер |
BL633 |
BL634 |
BL635 |
BL636 |
BL637 |
|
Діапазон вантажопідйомності [кг] |
2-4 |
4-6 |
6-8 |
8-10 |
10-14 |
|
Довжина дроту [мм] |
2500 |
2500 |
2500 |
2500 |
2500 |
|
Вага (г) |
2850 |
3000 |
3100 |
3200 |
3500 |
Балансувальні пристрої для інструментів - важлива та цікава інформація
Балансувальні пристрої були розроблені для врівноваження ваги підвішеного предмета. Найпоширеніші сфери застосування - пневматичні інструменти, шланги, кабелі тощо. Основна функція - врівноважити зусилля інструменту і розвантажити оператора, крім того, балансир підвищує зручність роботи з інструментом і дозволяє вільно переміщати підвішений предмет в робоче положення і з нього. Принцип роботи звичайного стабілізатора і необхідні компоненти, що містяться в ньому, добре відомі фахівцям в цій галузі. Ці компоненти включають обертовий барабан або котушку (пружинний механізм), на який намотується трос (волосінь), і спіральну пружину, яка затягує барабан в напрямку, протилежному тому, в якому він повинен обертатися, щоб витягнути волосінь.
Перші моделі балансирів мали значні труднощі в регулюванні натягу через необхідність вставляти і виймати вже відрегульовану пружину. Для цього часто доводилося частково розбирати стабілізатор.
Для того, щоб спростити поводження з балансирами, які зараз виробляються і постачаються, був розроблений пружинний стабілізуючий елемент. Цей елемент складається з кільця, яке оточує пружину і разом з пружиною утворює єдиний пружинний вузол. Наявні в даний час балансири сконструйовані таким чином, що пружинний блок можна легко зібрати.

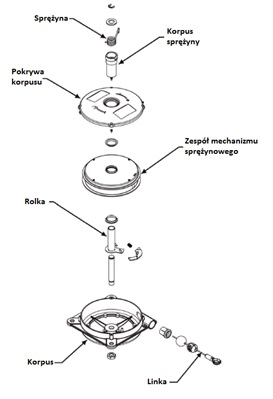

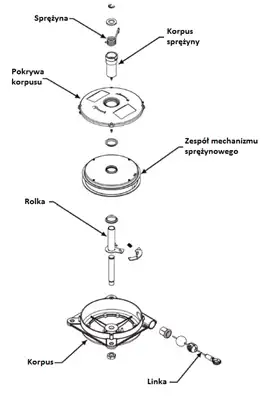

Рис.1 Компоненти балансира
Залежно від сфери застосування, балансири доступні у багатьох версіях, що відрізняються вантажопідйомністю, довжиною кабелю, матеріалом кабелю та корпусом. У потенційно вибухонебезпечних середовищах необхідно використовувати балансири з сертифікатом ATEX. Ми можемо підвішувати інструменти вагою до 180 кг на балансирах. Найменші балансири мають вантажопідйомність від 0,2 кг. Довжина кабелю на деяких моделях може досягати 4,5 м, що дозволяє використовувати балансир там, де звичайного кабелю 2,5м/3м недостатньо.
Балансири в основному використовуються в промисловості, де оператор, який повинен працювати з інструментом протягом повної зміни, не відчуває його ваги. Балансири використовуються навіть при невеликій вазі інструменту. Завдяки такому широкому діапазону параметрів, пропоновані нами балансири також використовуються в інших галузях: будівництві, ремонті, автомобілебудуванні. Пружинні балансири також використовуються при роботі з важкими предметами, тим самим зменшуючи навантаження на працівника.
Для невеликих пневматичних інструментів, які не потребують великої кількості стисненого повітря, можна використовувати балансир зі спіральним шлангом. Це економить простір і забезпечує кращу ергономіку, ніж балансир з окремим шлангом для подачі інструменту.

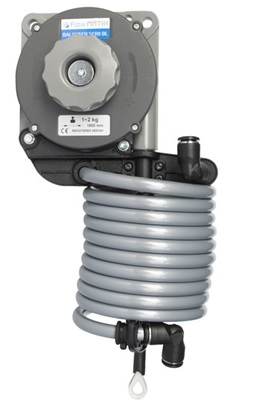

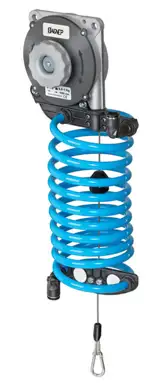

Рис. 2 Балансир зі спіральним тросом
Для того, щоб правильно підібрати балансир, необхідно, перш за все, знати вагу інструменту. Ця інформація необхідна для того, щоб вибрати правильну модель з пружиною, розрахованою на цю вагу інструменту. Потім, регулюючи натяг пружини, ми налаштовуємо балансир для роботи з нашим інструментом. Зазвичай це робиться за допомогою спеціальної ручки на зовнішній стороні кришки або, у випадку великих моделей, спеціального регулювального гвинта.

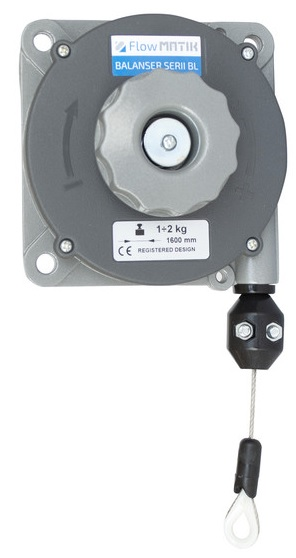

Рис. 3. Балансир з регулюванням ручкою на кришці
faqs
Як правильно підібрати балансир для інструменту?
Для правильного вибору потрібно знати вагу інструменту. Підбирається модель балансира, вантажопідйомність якої покриває цю вагу. Потім проводиться налаштування натягу пружини для оптимальної роботи.
Чим відрізняються моделі з тросом і зі спіральним шлангом?
Балансири з тросом — класичні моделі для інструментів без подачі повітря. Балансири зі спіральним шлангом — суміщають функцію балансира з подачею стисненого повітря, що зменшує кількість шлангів і покращує ергономіку.
Чи потрібна сертифікація ATEX для балансирів?
Так, якщо ви працюєте у вибухонебезпечному середовищі, балансир має бути сертифікований за ATEX, як, наприклад, моделі від TECNA.
Як відрегулювати натяг троса?
У більшості моделей це робиться за допомогою регулювальної ручки на корпусі. В окремих випадках використовується регулювальний гвинт для точного налаштування.
Чи можна використовувати балансири з важкими інструментами?
Так, деякі моделі витримують до 180 кг. Важливо правильно обрати модель із відповідною вантажопідйомністю та довжиною троса.
