PNP или NPN? Узнайте об отличиях!
В контексте пневматики, автоматики и промышленности выбор соответствующего типа датчика или исполнительного элемента может повлиять на производительность и надежность системы. Одним из ключевых аспектов является понимание отличий между датчиками и устройствами PNP и NPN. В этой статье мы подробно рассмотрим различия между этими двумя типами, их работу, применение и практические советы по их выбору.

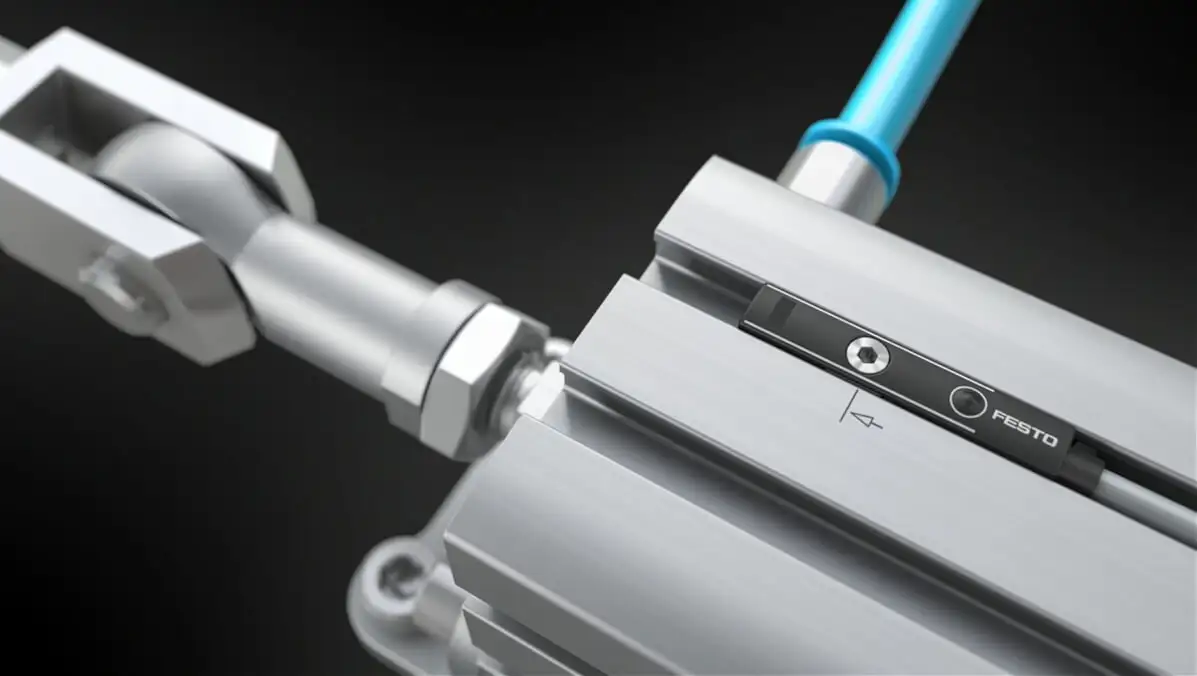

Что такое датчики PNP и NPN?
Датчики PNP и NPN – это типы датчиков с транзисторным выходом, широко используемых в промышленной автоматике. Термины PNP и NPN относятся к конфигурации транзистора на выходе датчика:
- PNP (Positive-Negative-Positive) – выход датчика подключен к положительному напряжению питания, а сигнал принимается через подключение к земле (0 В).
- NPN (Negative-Positive-Negative) – выход датчика подключен к земле (0 В), а сигнал принимается через соединение с положительным напряжением питания.
Как работают датчики PNP и NPN?
Датчики PNP
В датчиках PNP, когда датчик активирован, внутренний транзистор соединяет выход с положительным питающим напряжением. Это означает, что ток течет от выхода датчика к нагрузке, подключенной к массе.
Характеристики датчиков PNP:
- тип выхода – выход подключен к положительному напряжению питания
- поток тока – ток течет от выхода датчика к нагрузке
- типовые применения – схемы с нагрузкой, подключенной к земле, например, управление пневматическими клапанами, приводами и т.п.
Датчики NPN
В датчиках NPN, когда датчик активирован, внутренний транзистор соединяет выход с землей. Это означает, что ток течет от нагрузки к выходу датчика.
Характеристики датчиков NPN:
- тип выхода – выход подключенный к земле (0 В)
- поток тока – ток течет от нагрузки к выходу датчика
- типовые приложения - схемы с нагрузкой, подключенной к положительному напряжению, например, управление контроллерами, сигнализаторами и т.п.
Различия между датчиками PNP и NPN в контексте промышленной автоматики
1. Уровень выходного сигнала:
- PNP: Выход находится на уровне положительного напряжения, когда датчик активирован.
- NPN: Выход находится на уровне массы (0 В), когда датчик активирован.
2. Соединение схем:
- PNP: Нагрузка подключена между выходом датчика и массой.
- NPN: Нагрузка подключена между выходом датчика и положительным напряжением питания.
3. Поток тока:
- PNP: ток течет от выхода датчика к нагрузке.
- NPN: ток течет от нагрузки к выходу датчика.

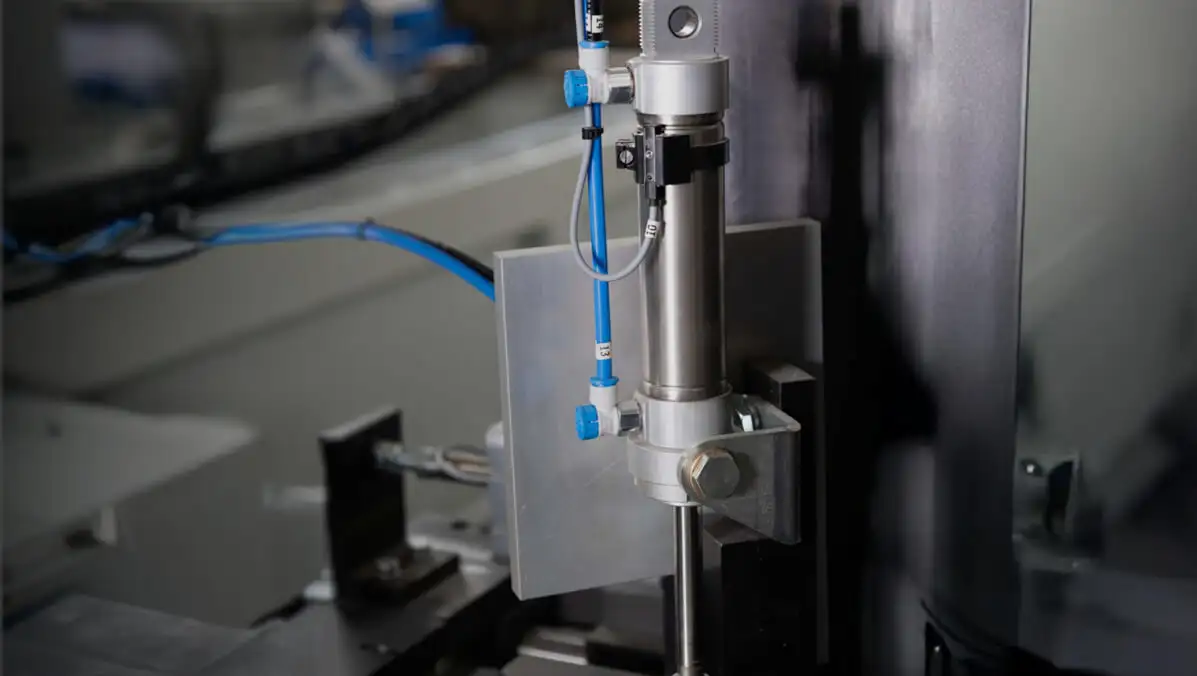

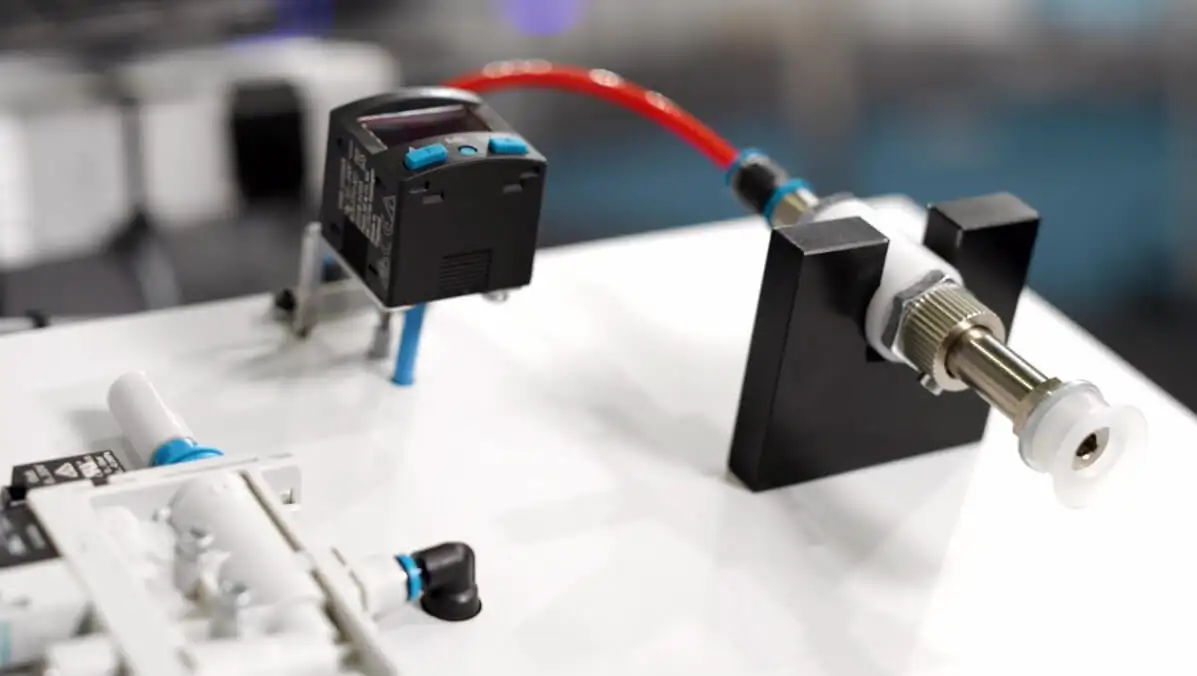

Применение в промышленности
Выбор между датчиками PNP и NPN зависит от конкретных требований к применению и конфигурации системы.
Ниже приведены примеры применения в различных отраслях:

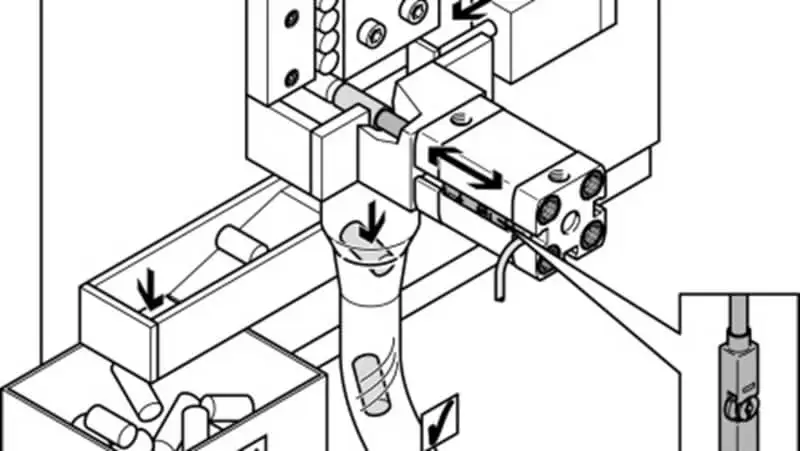

Пищевая промышленность
В пищевой промышленности, где гигиена и безопасность имеют ключевое значение, датчики PNP часто считаются лучшим выбором для мониторинга и управления пневматическими клапанами. Их выходы подключены к массе, что минимизирует риск коротких замыканий и повреждений.

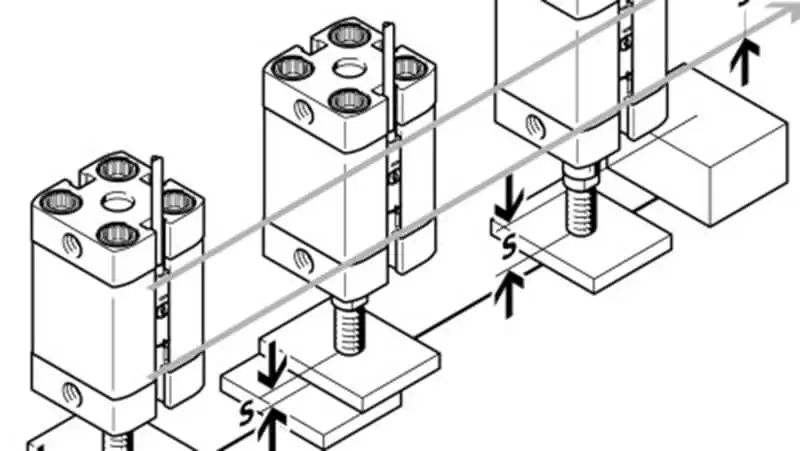

Автомобильная промышленность
На производственных предприятиях автомобильной промышленности в зависимости от конкретных требований производственных линий используются как PNP-, так и NPN-датчики. NPN-датчики могут использоваться в системах контроля качества, где быстрое переключение имеет ключевое значение, а PNP-датчики могут использоваться в системах управления приводами и клапанами.
Химическая промышленность

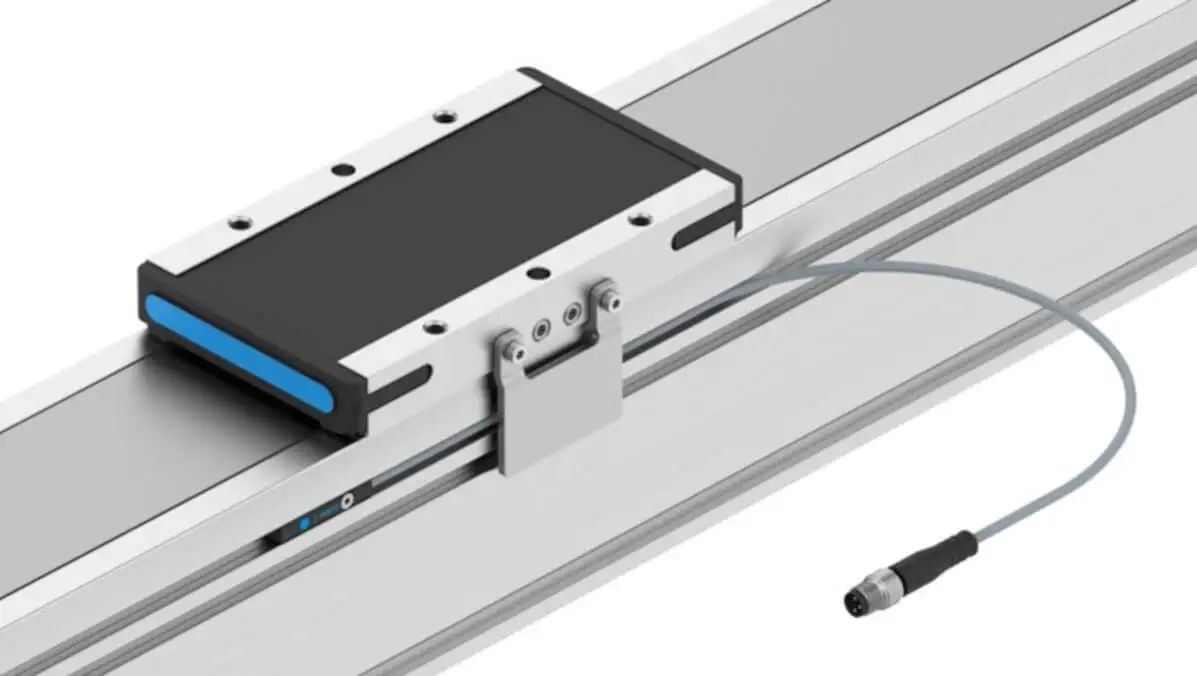

В химической промышленности, где контроль процессов и безопасность приоритетны, датчики PNP широко используются для мониторинга уровней жидкости, температуры и давления. Выходы PNP обеспечивают стабильное соединение с системами мониторинга и сигнализации.
Практические советы по выбору
Определение конфигурации нагрузки:
- Если нагрузка подключена к земле, выберите датчик PNP
- Если нагрузка подключена к напряжению питания, выберите датчик NPN
Учтите особенности применения:
- датчики PNP часто более безопасны в системах, где короткое замыкание может привести к повреждению.
- датчики NPN являются быстрыми и эффективными в системах, требующих быстрого переключения.
Учтите требования системы управления:
проверьте, какой тип входа является лучшим для PLC-контроллера или других устройств управления в вашей системе

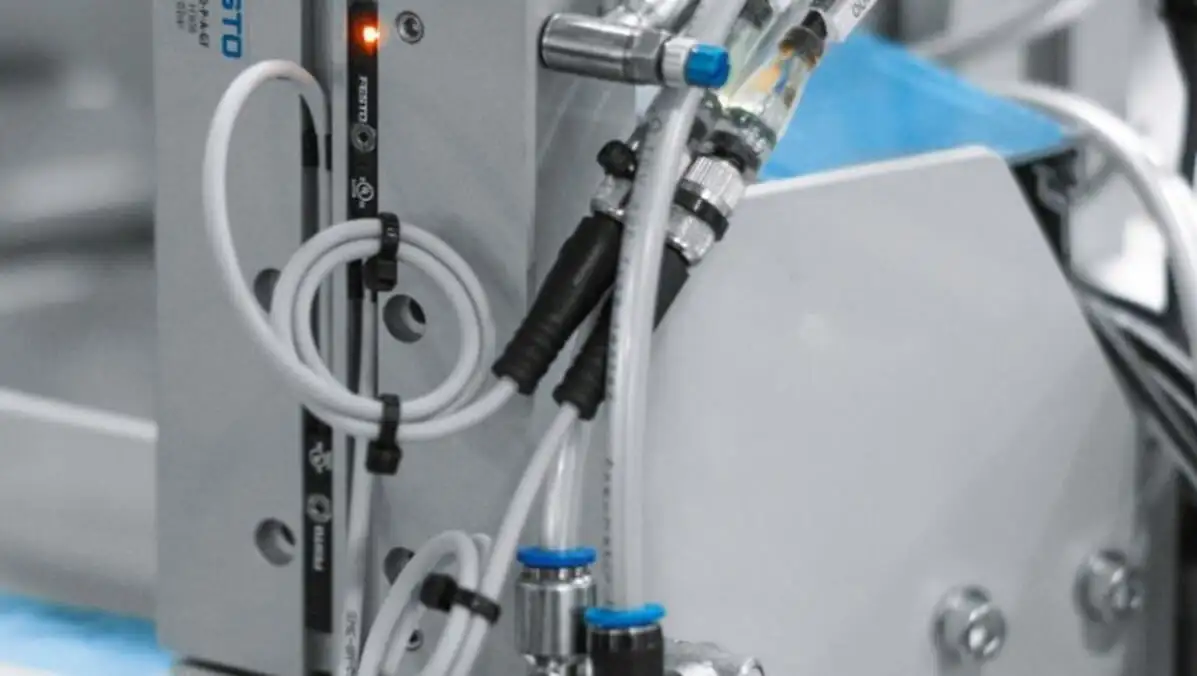

Интеграция датчиков PNP и NPN с системами управления
В контексте промышленной автоматики интеграция датчиков PNP и NPN с системами управления, такими как программируемые логические контроллеры (PLC) требует понимания специфических потребностей и возможностей каждой системы.

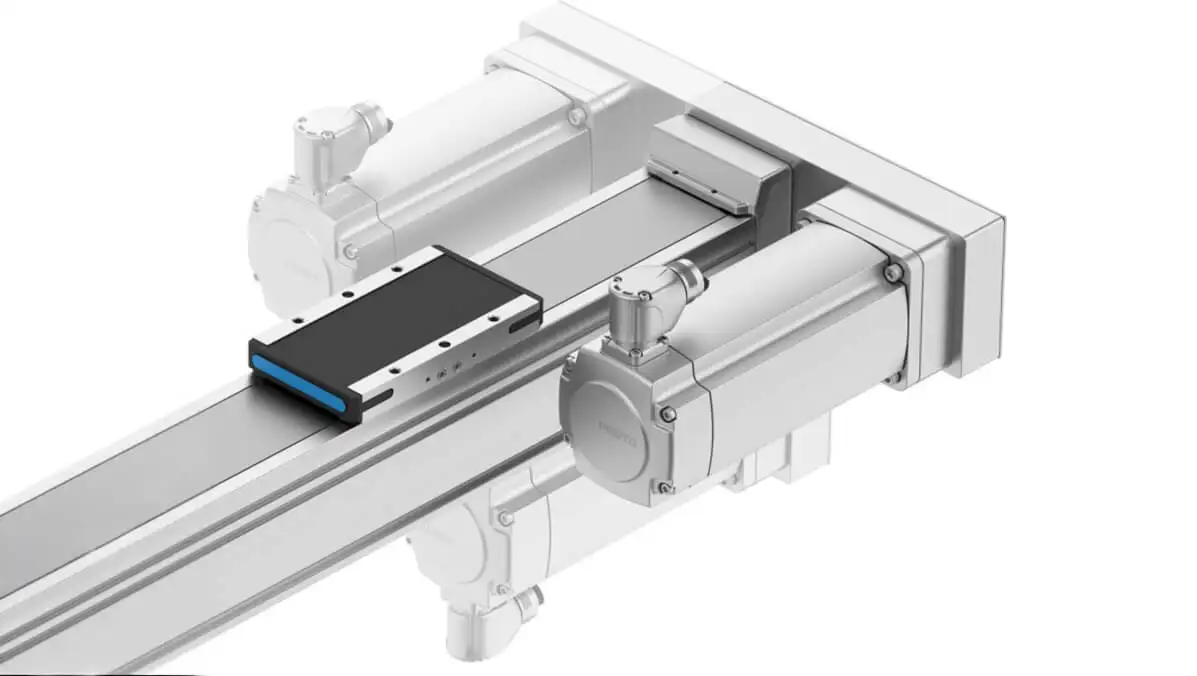

Подключение к PLC
- Датчики PNP – часто используются с входами PLC, принимающими положительный сигнал. Когда датчик PNP активирован, выход подает положительное напряжение на вход PLC, считываемый как высокий сигнал.
- Датчики NPN – используются с входами PLC, принимающими отрицательный сигнал. Когда датчик NPN активирован, выход подает отрицательное напряжение (или 0 В) на вход считываемого PLC как низкий сигнал.
Конфигурация входных схем
При конфигурации входных схем важно помнить о правильном питании и защите от коротких замыканий и перенапряжений. Использование соответствующих резисторов, ограничивающих ток, и защитных диодов может значительно повысить надежность системы.
Совместимость с периферийными устройствами
Датчики PNP и NPN также должны быть совместимы с другими периферийными устройствами в системе, такими как:
- реле - в зависимости от типа реле, может потребоваться соответствующая настройка выходного сигнала датчика
- контроллеры приводов – важно, чтобы сигналы от датчиков правильно интерпретировались контроллерами приводов, что обеспечит надлежащую работу пневматических и гидравлических систем
- операторские панели – сигнализация состояния датчиков на операторских панелях может потребовать дополнительных систем обработки сигнала
Небольшой кейс-стади – пример применения датчиков PNP и NPN
Чтобы лучше понять практическое применение датчиков PNP и NPN, рассмотрим пример внедрения на производственном предприятии.
Описание проблемы
Производственный завод имел проблемы с надежностью системы управления пневматическими приводами. Частые неисправности датчиков приводили к простоям производства и увеличению затрат на техническое обслуживание.
Выбор решения
После тщательного анализа было решено ввести новые датчики PNP со встроенными диагностическими функциями и несколько датчиков NPN для мониторинга критических контрольных точек.
- Установка – новые датчики PNP были установлены на производственных линиях, управляющих пневматическими приводами.
- Конфигурация и калибровка — датчики были настроены и откалиброваны в соответствии с конкретными требованиями системы.
- Интеграция с PLC – датчики были интегрированы в существующую систему PLC, что позволило улучшить мониторинг и контроль процессов.
Результаты
- повышение надежности – новые датчики PNP и NPN значительно повысили надежность системы, уменьшив количество отказов
- эффективность производства – улучшение мониторинга и управления процессами способствовало повышению эффективности производства
- снижение затрат – уменьшение количества простоев и отказов снизило затраты на техническое обслуживание и эксплуатацию
