У контексті пневматики, автоматики та промисловості вибір відповідного типу датчика або виконавчого елемента може значно вплинути на продуктивність і надійність системи. Одним з ключових аспектів є розуміння відмінностей між датчиками та пристроями PNP і NPN. У цій статті ми детально розглянемо відмінності між цими двома типами, їх роботу, застосування та практичні поради щодо їх вибору.

Що таке датчики PNP і NPN?

Датчики PNP і NPN — це типи датчиків з транзисторним виходом, які широко використовуються в промисловій автоматиці. Терміни PNP і NPN відносяться до конфігурації транзистора на виході датчика:

PNP (Positive-Negative-Positive) - вихід датчика підключений до позитивної напруги живлення, а сигнал приймається через підключення до землі (0 В).
NPN (Negative-Positive-Negative) - вихід датчика підключений до землі (0 В), а сигнал приймається через з'єднання з позитивною напругою живлення.

Як працюють датчики PNP і NPN?

Датчики PNP

У датчиках PNP, коли датчик активований, внутрішній транзистор з'єднує вихід з позитивною напругою живлення. Це означає, що струм тече від виходу датчика до навантаження, яке підключено до маси.

Характеристики датчиків PNP:

тип виходу - вихід підключений до позитивного напруги живлення
потік струму - струм тече від виходу датчика до навантаження
типові застосування - схеми з навантаженням, підключеним до землі, наприклад, управління пневматичними клапанами, приводами тощо.

Датчики NPN

У датчиках NPN, коли датчик активований, внутрішній транзистор з'єднує вихід із землею. Це означає, що струм тече від навантаження до виходу датчика.

Характеристики датчиків NPN:

тип виходу - вихід підключений до землі (0 В)
потік струму - струм тече від навантаження до виходу датчика
типові застосування - схеми з навантаженням, підключеним до позитивної напруги, наприклад, управління контролерами, сигналізаторами тощо.

Відмінності між датчиками PNP і NPN в контексті промислової автоматики

1. Рівень вихідного сигналу:

PNP: Вихід знаходиться на рівні позитивної напруги живлення, коли датчик активований.
NPN: Вихід знаходиться на рівні маси (0 В), коли датчик активований.

2. З'єднання схем:

PNP: Навантаження підключено між виходом датчика і масою.
NPN: Навантаження підключено між виходом датчика та позитивною напругою живлення.

3. Потік струму:

PNP: Струм тече від виходу датчика до навантаження.
NPN: Струм тече від навантаження до виходу датчика.

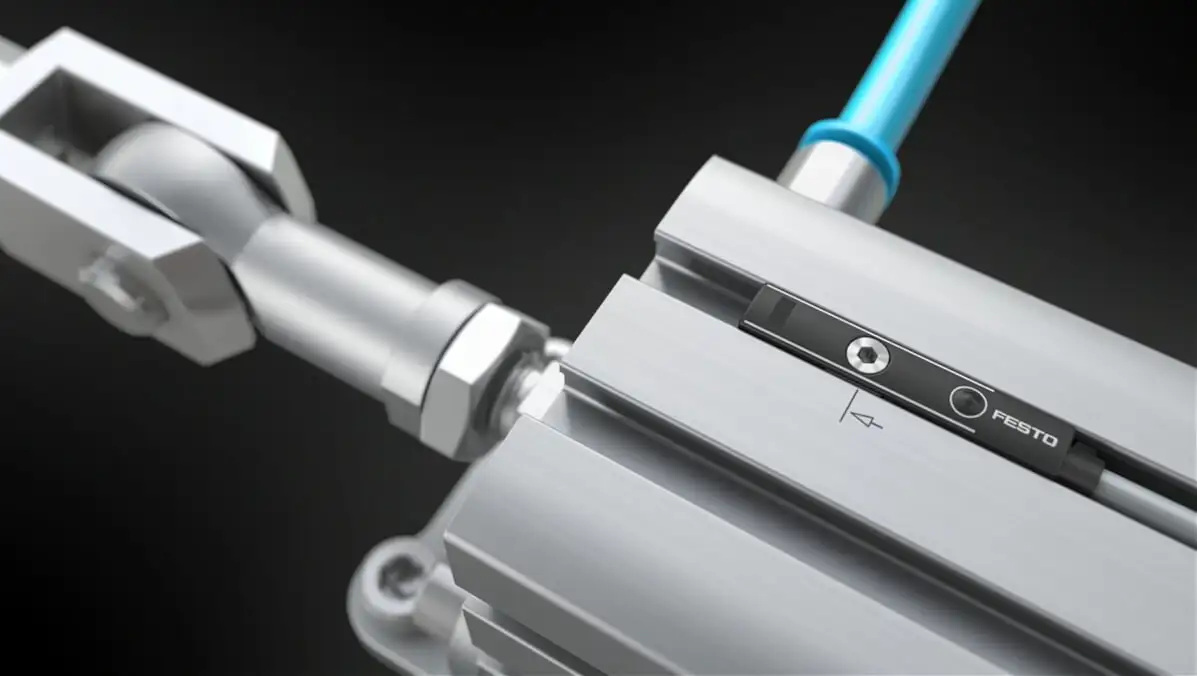

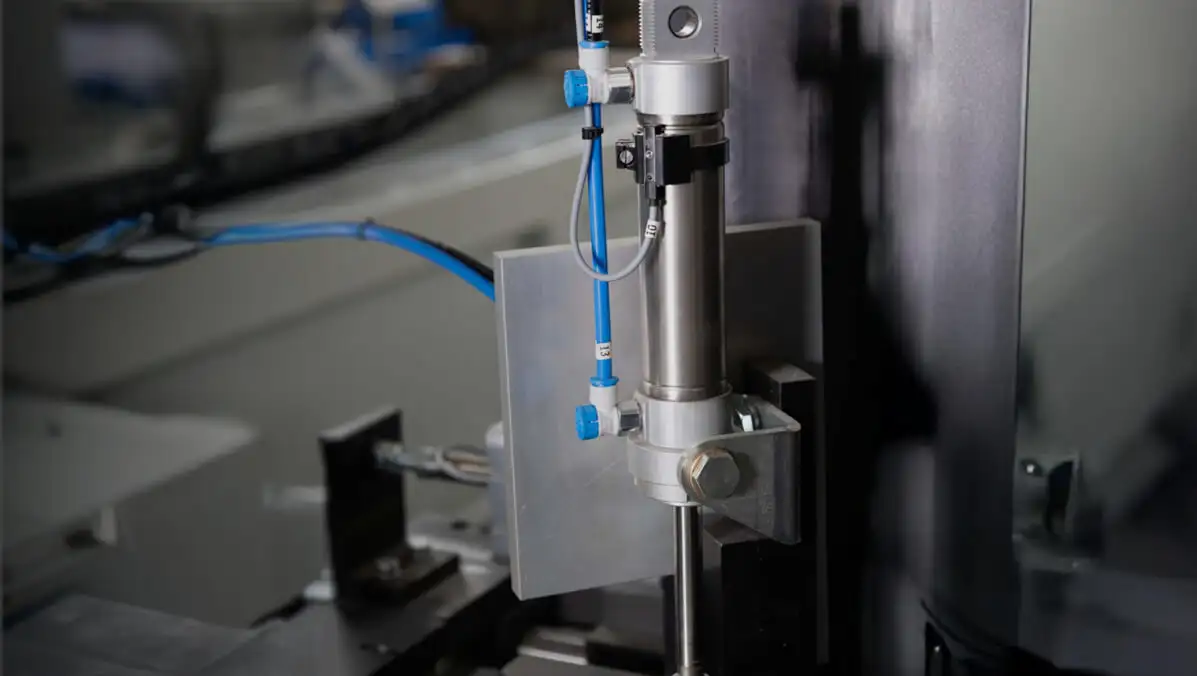

Магнітний датчик положення PNP або NPN, встановлений у паз пневмоциліндра для автоматизації

Застосування в промисловості

Вибір між датчиками PNP і NPN залежить від конкретних вимог застосування та конфігурації системи.

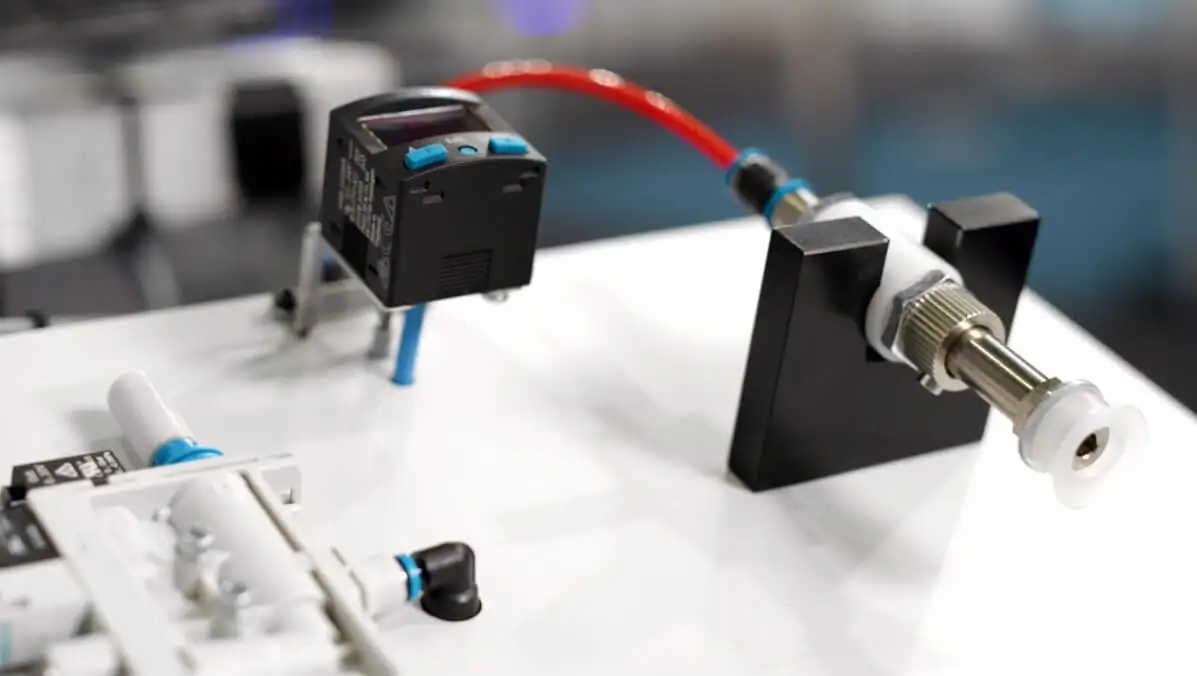

Використання промислових датчиків PNP та NPN у системах автоматизації та вакуумних установках

Нижче наведено приклади застосування в різних галузях:

Харчова промисловість

У харчовій промисловості, де гігієна та безпека мають ключове значення, датчики PNP часто вважаються кращим вибором для моніторингу та керування пневматичними клапанами. Їх виходи підключені до маси, що мінімізує ризик коротких замикань та пошкоджень.

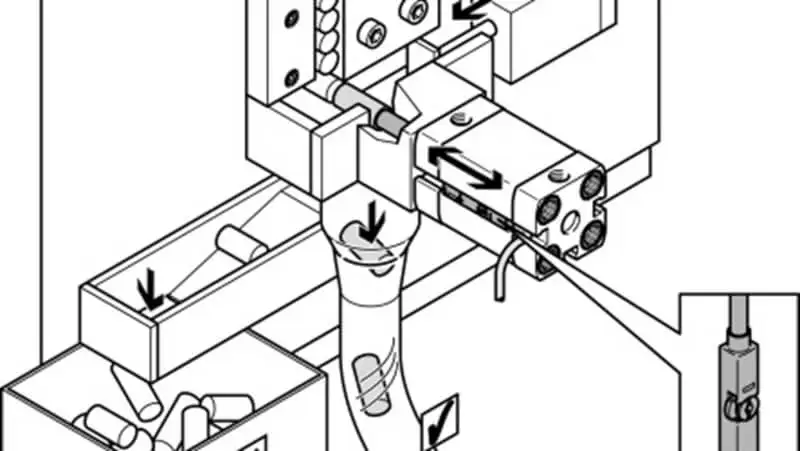

Схема застосування датчиків PNP у харчовій промисловості для контролю фасування та сортування продукції

Автомобільна промисловість

На виробничих підприємствах автомобільної промисловості, залежно від конкретних вимог виробничих ліній, використовуються як PNP-, так і NPN-датчики. NPN-датчики можуть використовуватися в системах контролю якості, де швидке перемикання має ключове значення, а PNP-датчики можуть використовуватися в системах управління приводами та клапанами.

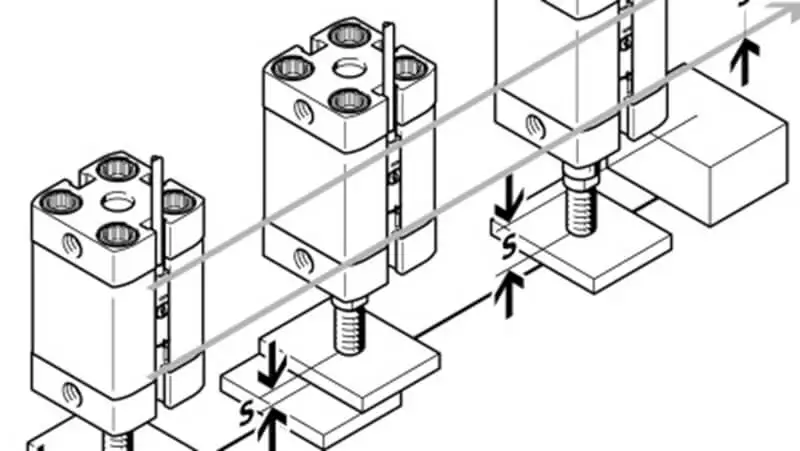

Схема роботи датчиків PNP та NPN на виробничій лінії в автомобілебудуванні для контролю затискних механізмів

Хімічна промисловість

У хімічній промисловості, де контроль процесів і безпека є пріоритетними, датчики PNP широко використовуються для моніторингу рівнів рідини, температури та тиску. Виходи PNP забезпечують стабільне з'єднання з системами моніторингу та сигналізації.

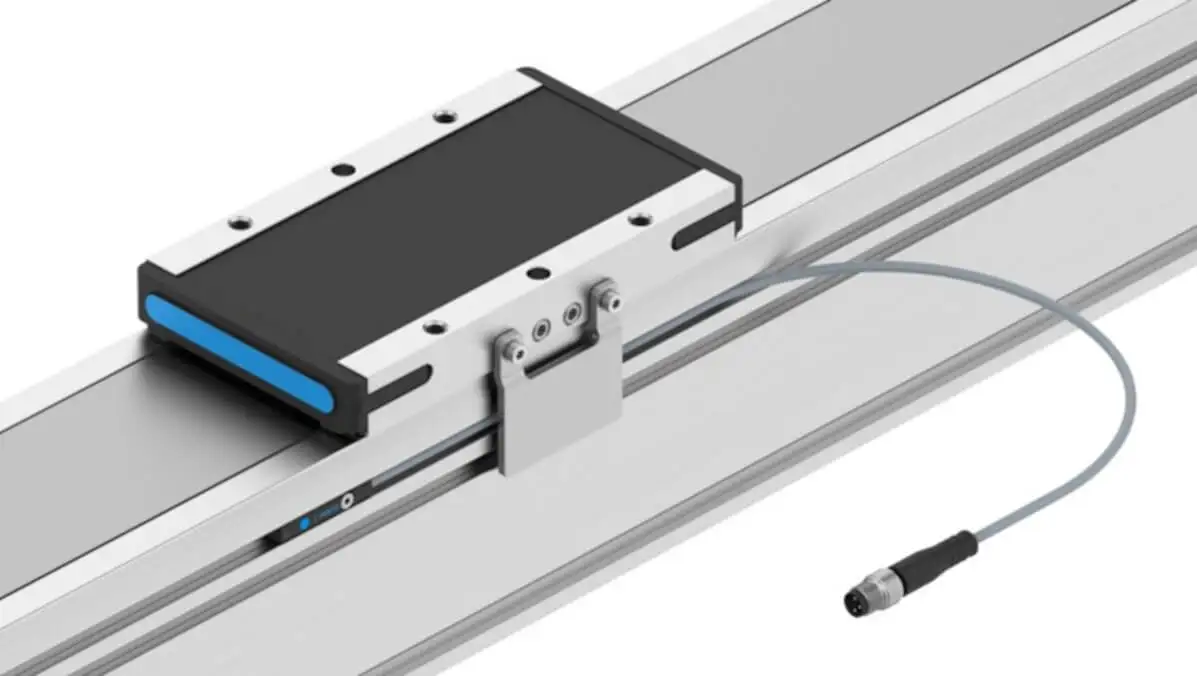

Датчик PNP для автоматизованого контролю рівня рідини, температури та тиску в промислових системах

Практичні поради щодо вибору

Визначення конфігурації навантаження:

якщо навантаження підключено до землі, виберіть датчик PNP
якщо навантаження підключено до позитивного напруги живлення, виберіть датчик NPN

Врахуйте особливості застосування:

датчики PNP часто є більш безпечними в системах, де коротке замикання може призвести до пошкодження
датчики NPN є швидкими та ефективними в системах, що вимагають швидкого перемикання

Врахуйте вимоги системи управління:

перевірте, який тип входу є кращим для PLC-контролера або інших пристроїв управління у вашій системі

Інтеграція датчиків PNP і NPN з системами управління

У контексті промислової автоматики інтеграція датчиків PNP і NPN з системами управління, такими як програмовані логічні контролери (PLC), вимагає розуміння специфічних потреб і можливостей кожної системи.

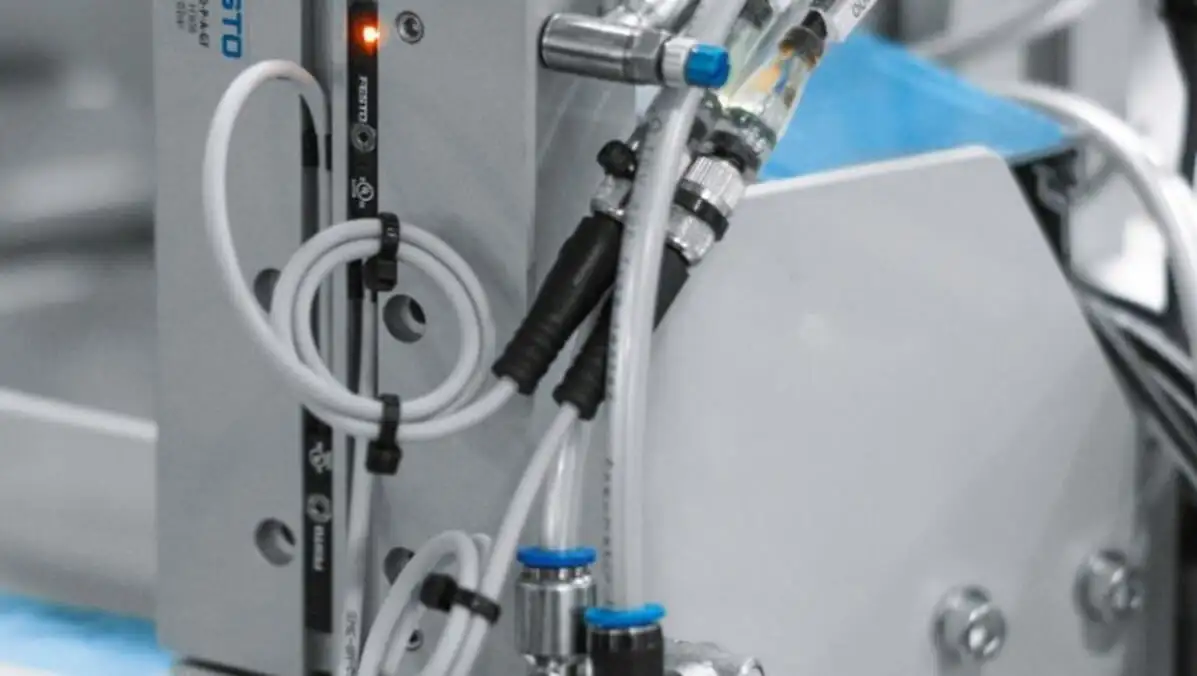

Інтеграція магнітних датчиків PNP та NPN з промисловими системами керування та пневматичними вузлами

Підключення до PLC

Датчики PNP - часто використовуються з входами PLC, які приймають позитивний сигнал. Коли датчик PNP активований, вихід подає позитивну напругу на вхід PLC, що зчитується як високий сигнал.
Датчики NPN - використовуються з входами PLC, які приймають негативний сигнал. Коли датчик NPN активований, вихід подає негативну напругу (або 0 В) на вхід PLC, що зчитується як низький сигнал.

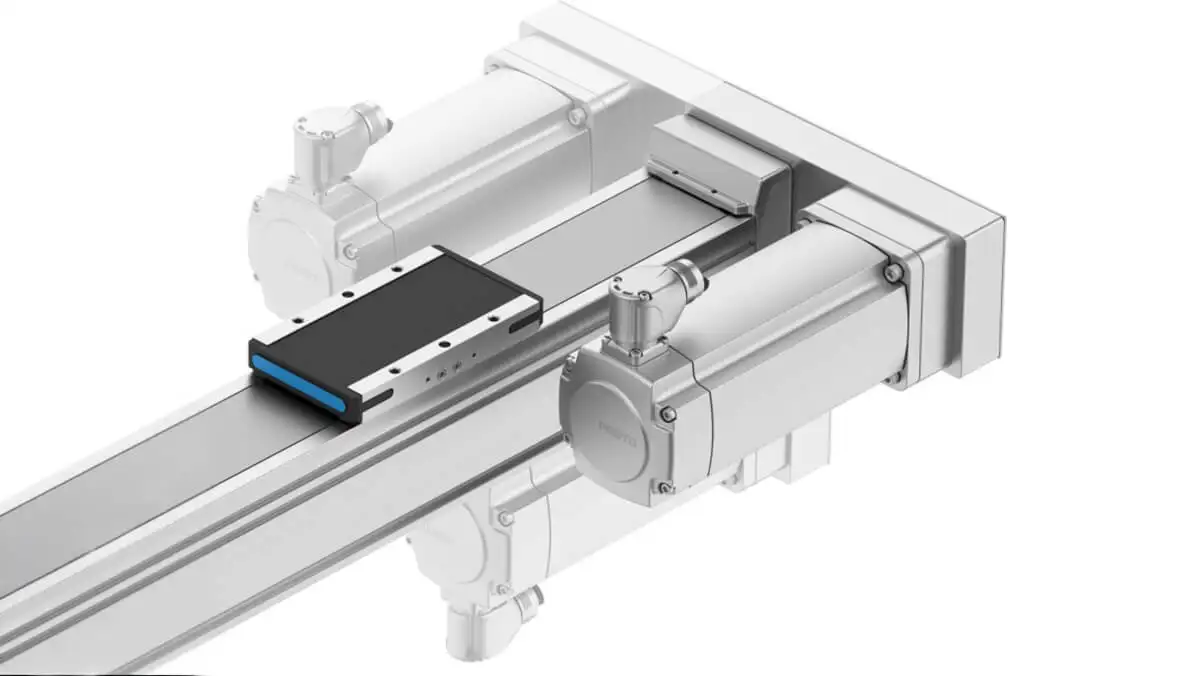

Схема підключення датчиків NPN та PNP до промислового контролера PLC для керування сервоприводами

Конфігурація вхідних схем

Під час конфігурації вхідних схем важливо пам'ятати про належне живлення та захист від коротких замикань і перенапруг. Використання відповідних резисторів, що обмежують струм, та захисних діодів може значно підвищити надійність системи.

Конфігурація вхідних ланцюгів Festo для підключення датчиків PNP та NPN до пневматичного привода

Сумісність з периферійними пристроями

Датчики PNP і NPN також повинні бути сумісні з іншими периферійними пристроями в системі, такими як:

реле - залежно від типу реле, може знадобитися відповідне налаштування вихідного сигналу датчика
контролери приводів - важливо, щоб сигнали від датчиків правильно інтерпретувалися контролерами приводів, що забезпечить належну роботу пневматичних і гідравлічних систем
операторські панелі - сигналізація стану датчиків на операторських панелях може вимагати додаткових систем обробки сигналу

Встановлення — нові датчики PNP були встановлені на виробничих лініях, що керують пневматичними приводами.
Конфігурація та калібрування — датчики були налаштовані та відкалібровані відповідно до конкретних вимог системи.
Інтеграція з PLC - датчики були інтегровані в існуючу систему PLC, що дозволило поліпшити моніторинг і контроль процесів.

Результати

підвищення надійності - нові датчики PNP і NPN значно підвищили надійність системи, зменшивши кількість відмов
ефективність виробництва - поліпшення моніторингу та управління процесами сприяло підвищенню ефективності виробництва
зниження витрат - зменшення кількості простоїв та відмов знизило витрати на технічне обслуговування та експлуатацію
