Конструкция и применение агрегата для подготовки сжатого воздуха

Блок, система подготовки воздуха – зачем он нужен и из чего состоит?

Блок подготовки сжатого воздуха – это устройство, служащее для локальной обработки воздуха с целью его использования для питания таких потребителей, как:

• пневматические инструменты, например шлифмашины, молотки, клепальники, ключи;
• пневматические цилиндры;
• распределительные клапаны, например электроклапаны 5/2, 3/2;
• приводы, управляющие запорными клапанами, например шаровыми клапанами, дроссельными заслонками.

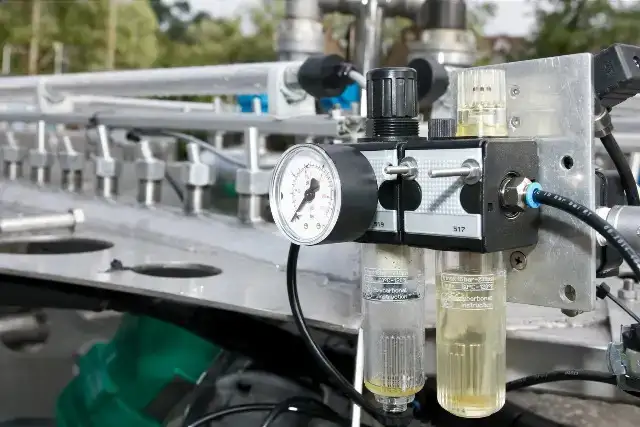

Стандартный блок подготовки воздуха состоит из трех основных элементов. Это:

1. Воздушный фильтр под давлением, обычно называемый осушителем или дегидратором. Фильтр предназначен для удаления из воздуха жестких частиц, воды и масла. Фильтрация в большинстве фильтров, доступных на рынке, таких как DF400A-04, FU 831, FMF 12, происходит в два этапа. На первом этапе происходит циклонная сепарация на рулевом колесе фильтра. Затем более легкие газовые частицы, чтобы «выйти из корпуса фильтра», проникают через фильтрующий элемент, что позволяет очистить его в основном от твердых загрязнений размером больше, чем гранулометрический состав фильтрующего элемента, например 20 микрон. В зависимости от типа сброса конденсата различают фильтры:

• с автоматическим поплавковым сбросом конденсата, например Fu 844, DF400A-04-AUT,
• с ручным сбросом конденсата;
• с полуавтоматическим сбросом конденсата.

2. Редуктор давления, который часто называют регулятором давления, является устройством, задачей которого является снижение давления до значения, рекомендованного для работы потребителей, например, пневматической шлифовальной машины. Редукторы всегда снижают давление, никогда не повышают его относительно значения входного давления.
3. Пневматический смазщик предназначен для смазывания воздуха масляной млой. Масло из стакана самостоятельно затягивается в корпус смазки с помощью разрежения в дозирующей трубке, создаваемой давлением воздуха, протекающего в корпусе.

Станция подготовки сжатого воздуха типа FR+L

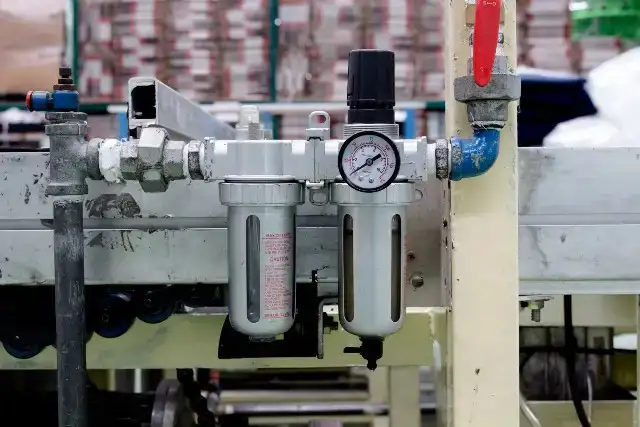

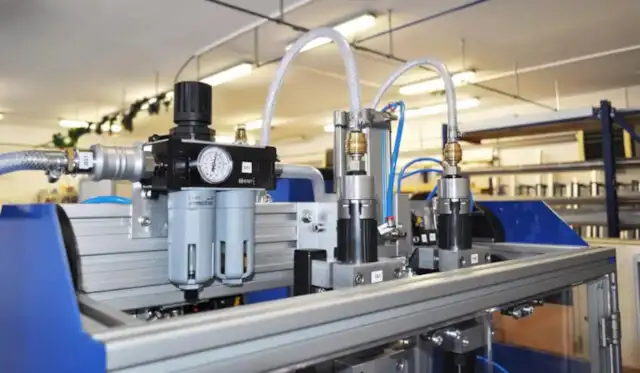

Вышеописанный блок подготовки воздуха называется станцией F+R+L. Такую же функцию, как станция F+R+L, выполняет станция FR+L, которая имеет более компактную конструкцию. Она состоит из фильтроредуктора, также называемого клапаном-фильтром, и смазщика. Клиенты часто используют также разговорное название – редуктор с осушителем и смазщиком. В сериях некоторых производителей, например серии Futura, существует возможность расширения станции дополнительными функциональными элементами, соединяемыми модульно с помощью соединителей на корпусе вместо резьбовых соединений. Среди таких элементов широко распространены:

• Ручной отсечный клапан с воздухоотводом, например FU 951, FMZO 12, обычно устанавливается как первый элемент станции,
• Электроклапан 3/2 NC, например FU 924 – выполняет подобную функцию к ручному запорному клапану, то есть перекрывает подачу воздуха и стравливает находящиеся за ним элементы. Обычно устанавливается по фильтру или фильтру-редуктору. Это связано с большей чувствительностью к загрязнениям, содержащимся в воздухе, и допустимым рабочим давлением (обычно 2,5-10 бар),
• Распределительный уголок, например FU 944, FMKOS-3812 – служит для распределения воздуха на несколько потребителей, распределения воздуха на отфильтрованный и сводный, но не смазанный при монтаже между фильтром-редуктором и смазочной камерой, а также как элемент, на котором устанавливается датчик давления.
• Клапан медленного запуска, например FU 934, то есть элемент, задачей которого является медленное повышение давления, подаваемое к конечным устройствам. Повышение давления до необходимого значения происходит в течение нескольких секунд, что позволяет предотвратить так называемый удар давления после включения подачи сжатого воздуха. Клапаны этого типа очень часто встречаются в станциях PSP, питающих мембранные насосы,
• Устройство медленного запуска, например FU 954, состоит из клапана медленного запуска и клапана 3/2 NC. Некоторые изготовители называют клапанами медленного запуска устройства, содержащими в одном элементе (так называемом кубике) обе эти функции.
• Фильтры точной очистки — фильтры с грануляцией картриджа обычно от 1 до 0,1 микрона (например, 0,3 микрона). В сочетании с предыдущим фильтром они обеспечивают более тщательную очистку воздуха для процессов, требующих высшего класса чистоты воздуха.

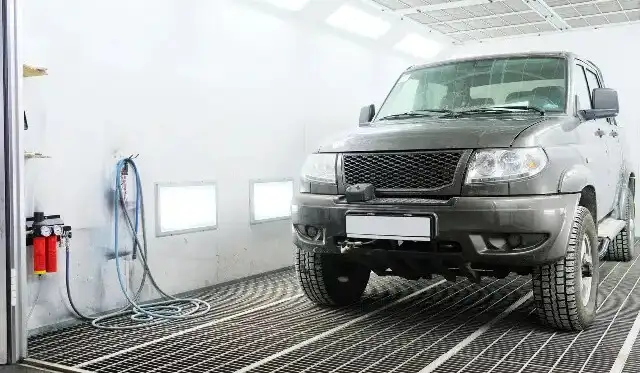

• Микрофильтр – фильтр с грануляцией 0,01 микрона. Очень часто используется в сочетании с предыдущим фильтром 5 микрон в процессах продувки электронных элементов, подаче воздуха в станки с ЧПУ и простых лакокрасочных работах. Иногда ему предшествует предварительный фильтр 0,3 микрона, что продлевает срок службы фильтрующего элемента. Его всегда следует предупреждать фильтром 5 микрон во избежание быстрого загрязнения картриджа и повысить точность фильтрации. Он позволяет удалить почти все жидкие части масла из воздуха, поэтому для него, а не для фильтра 5 микрон, было бы уместно общее название «одежитель». Как микрофильтр, так и точный фильтр обычно имеют возможность установки индикатора загрязнения работающего картриджа, например DAF 1.
• • Фильтр с активированным углем – отвечает в основном за фильтрацию газообразных загрязнений и удаление запахов из воздуха. Его необходимо обязательно предупреждать фильтрами 5 и 0,01 микрон, поскольку он не имеет слива конденсата и не приспособлен для фильтрации содержащихся в воздухе жидких загрязнений.

В средах, где может существовать риск высокой коррозии, например на химических, фармацевтических предприятиях, в морской промышленности, нефтехимии, очень часто применяются станции и отдельные элементы подготовки сжатого воздуха, изготовленные из нержавеющей стали, например, фильтр-редуктор FR12-316 0,8-8 5M, Фильтр F314ST. Часто элементы из нержавеющей стали также производятся в специальном исполнении для использования с газами с высокой коррозионностью, например, редуктор R3114B 0,3-3 NH3, который предназначен для установки аммиака.
