Дюймовые и метрические резьбы в пневматике

Как измерить внутреннюю и внешнюю резьбу с помощью штангенциркуля, расчески или шаблона?

Резьбы в пневматике – это атрибуты, с которыми мы имеем дело при покупке новых или замене неисправных элементов. Наиболее популярны дюймовые и метрические резьбы. Почему важен диаметр резьбы? Что нужно для измерения резьб? Как выглядит наш авторский измерительный прибор?

Внимание: я подготовила очень обширное руководство. Просмотрите ниже список обсуждаемых вопросов. Вы узнаете не только о том, какие существуют популярные инструменты для измерения резьбы.

Дюймовые и метрические резьбы – типы, как измерять, приборы

Измерение внешней или внутренней резьбы – это действие, которое мы выполняем много раз. Идентификация резьбы ограничивается определением ее контура, измерением диаметра (наружного или внутреннего) и измерением шага резьбы (метрического или дюймового).

Это настолько повторяющееся действие, что я хотела бы показать, как это сделать правильно, на конкретных примерах.

Я объясню, как правильно интерпретировать результаты измерения, используя для этого нашу таблицу метрических, дюймовых и трубных резьб, и почему самого измерения резьбы расческой (так называемым калибром) недостаточно.

Помните: правильная интерпретация измерения шага и диаметра резьбы будет являться необходимым параметром для подбора правильного соединения/резьбы.

Внутренняя и наружная резьба – почему нужно знать диаметр резьбы?

Если вы когда-нибудь столкнетесь с выбором, например нового пневматического соединителя, шарового клапана, патрубка, быстросоединителя, крепежных элементов для поршня пневматического цилиндра, вам нужно знать диаметр резьбы.

Вы подбирали распределительные пневматические клапаны? Помните, что в этом случае необходимо измерить внутреннюю резьбу. Смотрите ниже, как правильно это сделать.

Правильная идентификация резьбы при измерении в пневматических устройствах всегда сводится к:

• характеристики типа резьбы (об этом мы пишем ниже),
• измерение шага резьбы,
• измерение диаметра резьбы,
• интерпретации измерений в таблице,
• считывание параметров, указанных на листе гребешка для измерения.

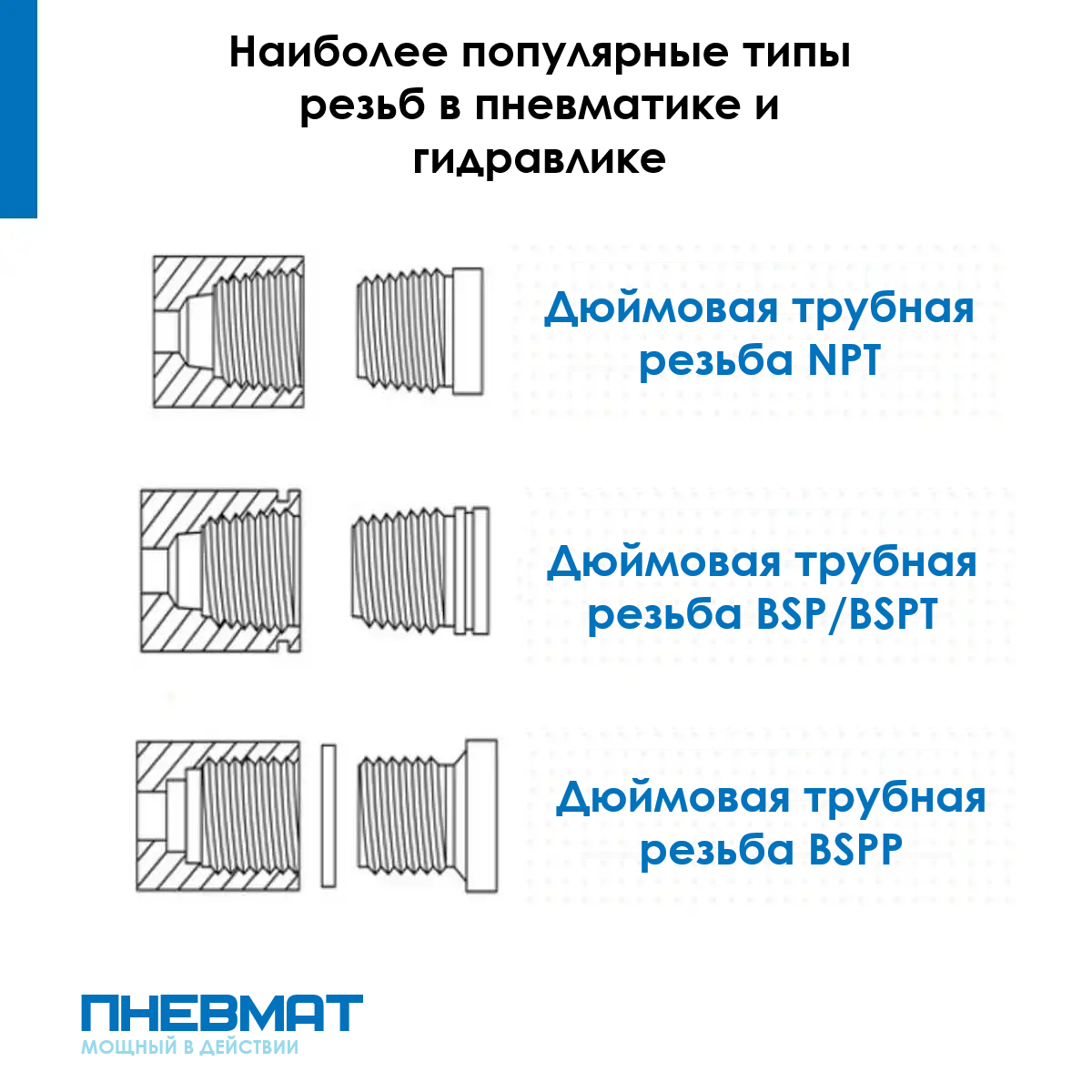

Какие типы пневматических резьб и их характеристики

Сначала объясню, с какими типами резьб вы встретитесь в пневматике и гидравлике. Точная их классификация имеет большое значение, поскольку они отличаются обозначением и типом. Благодаря таким знаниям легче пользоваться таблицей резьб.

Наиболее популярными резьбами, используемыми в настоящее время, являются:

• дюймовые трубные резьбы BSP/BSPT.
• конические резьбы NPT/NPTF
• метрические резьбы

Далее подробно опишу каждую из них.

Дюймовые резьбы

Это общепринятая метрическая система индустрии. Кроме дюймовых резьб мы можем встретить метрические резьбы. В чем основная разница между ними?

• В дюймовых резьбах размер шага указывается как количество витков на 1 дюйм (такое значение вы найдете в таблице).
• В метрических резьбах шаг указывается в мм (внутренний и наружный диаметр).

Разница между типами резьб имеет ключевое значение. Основная разница заключается в способе маркировки. Резьбы, используемые для подключения питания, приемников, соединений в пневматических приводах, обычно представляют собой дюймовые резьбы с маркировкой G (BSP).

Здесь следует четко подчеркнуть:

• Резьба G (BSP) является цилиндрической, прямой резьбой.

• Резьба R (BSPT) – дюймовая коническая резьба.

• Резьба NPT является дюймовой конической резьбой.

• Резьба R и NPT, несмотря на то, что обе конические, не совместимы между собой, они отличаются шагом. Поэтому помните: обычно мы измеряем резьбу R и NPT по центру конуса.

• Метрическая резьба M представляет собой цилиндрическую, прямую резьбу.

Дюймовые трубные резьбы BSP

BSP, то есть British Standard Pipe. Этот тип дюймовых резьб определяется как британский стандарт. Широко используется для соединения и уплотнения концов труб. В этой категории следует различать резьбу BSP/BSPP (G). Уплотнение осуществляется не на резьбе, а на торце конца или шестиугольнике, заканчивающем резьбу. Внимание: необходимо использование уплотнителей.

• Металло-резиновые уплотнители в интернет-магазине

• Тефлоновые, фибровые, медные, алюминиевые, полиамидные подкладки

Прямой штекерный соединитель с резьбой BSP

• Просмотреть этот товар в интернет-магазине

Резьба BSP чаще всего используется в:

• редукционных элементах (из латуни, нержавеющей стали),
• наконечники для пневматических и гидравлических шлангов,
• пневматических/гидравлических соединениях.

Примером решения с резьбой BSP является, например, ниппель из никелированной латуни.

Дюймовые трубные конические резьбы BSPT

BSPT, то есть British Standard Pipe Tapered. Этот тип дюймовых резьб называется британским стандартом. Широко используется для соединения и уплотнения концов труб. К коническим резьбам относится резьба BSPT(R).

Так же, как и резьба NPT, она определяется как самоуплотнительная резьба. При закручивании конус наружной резьбы расширяет отверстие внутренней резьбы, что обеспечивает герметичное соединение. Часто ситуация требует уплотнения такой резьбы, например, с помощью тефлоновой ленты, что увеличивает долговечность соединения.

• Смотрите наше руководство: Как уплотнить пневматическую резьбу?

Конические резьбы NPT и NPTF

NPT, то есть American National Pipe Thread. Как и резьбы BPST, они называются самоуплотнительными резьбами по американскому стандарту. При закручивании конус наружной резьбы расширяет отверстие внутренней резьбы, что создает герметичное соединение. Часто ситуация требует уплотнения такой резьбы, например с помощью тефлоновой ленты, что увеличивает долговечность соединения.

Такой тип резьбы встречается в:

• трубах,
• переходных элементах (из латуни, нержавеющей стали),
• наконечники для пневматических и гидравлических шлангов,
• пневматических/гидравлических соединениях.

Метрическая резьба

Как я уже упоминала выше, метрическая резьба с пометкой M используется, в частности, в компонентах, крепящихся на пневматических устройствах, а также в качестве соединительной резьбы. Метрические резьбы могут быть круглыми, трапециевидными (симметричными и несимметричными) и коническими.

С таким типом резьбы мы имеем дело при измерении резьбы на поршне пневматического цилиндра, а также в ассортименте соединительной арматуры, например прямой штекерный соединитель с метрической резьбой.

Как измерить внешнюю резьбу

Это простая и несложная операция. Посредством нашего коллеги из стационарного магазина мы продемонстрируем это на примерах.

Чтобы правильно измерить внешнюю резьбу, потребуется штангенциркуль (нуниевый или электронный).

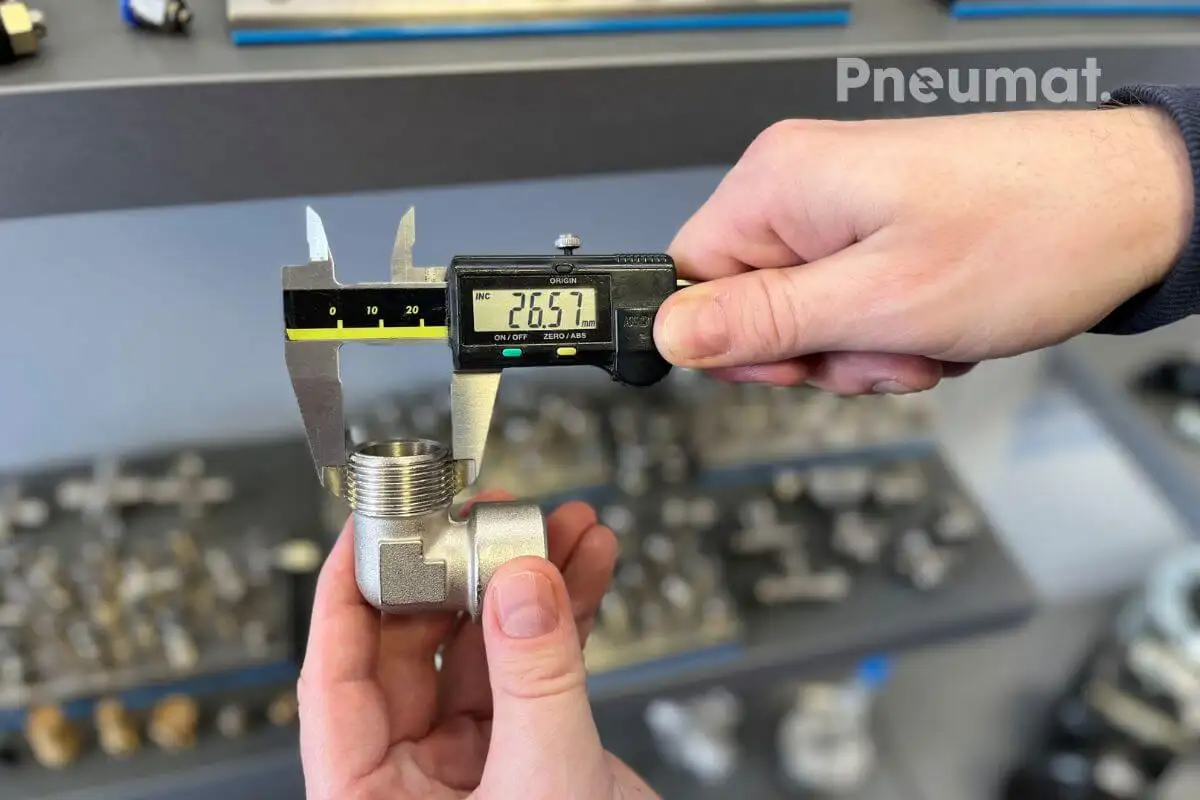

Измерение конической резьбы R штангенциркулем

Измерение штангенциркулем – это первый шаг к идентификации резьбы.

Помните: штангенциркуль должен находиться на оси самого винта. Челюсти штангенциркуля должны касаться самых высоких точек канавок.

Внимание: Коническая резьба обычно измеряется по центру конуса.

На примере выше: мы измерили наружный диаметр резьбы на 90-градусном резьбовом колене. Результат: 26,57 мм.

Второй шаг состоит в считывании результата из таблицы. Тип наружной резьбы: ¾.



Измерение штангенциркулем - размеры		Измерение с помощью теста		Тип резьбы
размеры внешнего диаметра [мм]	размеры внутреннего диаметра [мм]	количество витков на дюйм	шаг резьбы [мм]	дюймовая труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	дюймовая труба NPT NPTF
26,3 ÷ 26,7	23,7 ÷ 24,1	14	(1.81)	3/4			3/4 дюйма

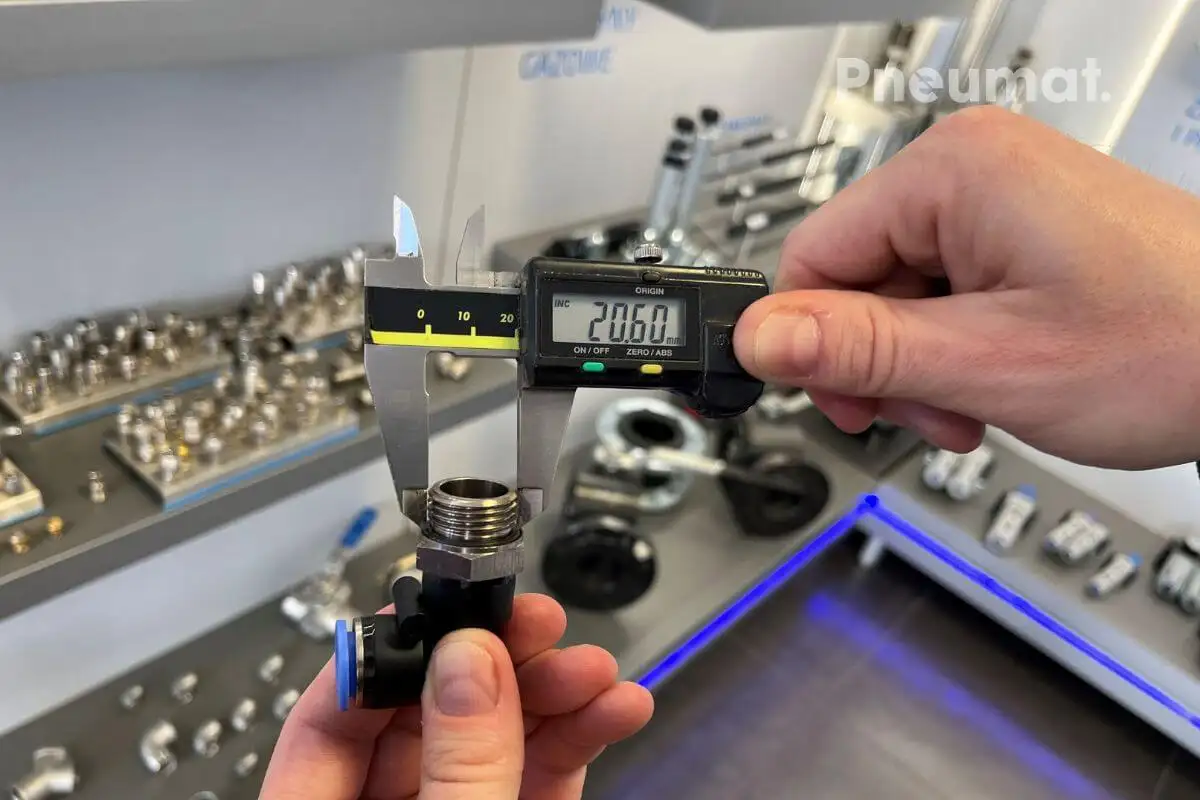

Измерение внешней резьбы G с помощью штангенциркуля

Измерение наружной резьбы G продемонстрируем на примере углового поворотного соединительного элемента серии BLUELINE. Считаемый результат составляет 20,66 мм. Следующим шагом будет использование нашей таблицы дюймовых и метрических резьб. Под фотографией вы найдете интерпретацию результата.

Обзор таблицы размеров.

Измерение штангенциркулем - размеры		Измерение с помощью теста		Тип резьбы
размеры внешнего диаметра [мм]	размеры внутреннего диаметра [мм]	количество витков на дюйм	шаг резьбы [мм]	дюймовая труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	дюймовая труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2

Тип наружной резьбы: дюймовая трубная BSP: ½

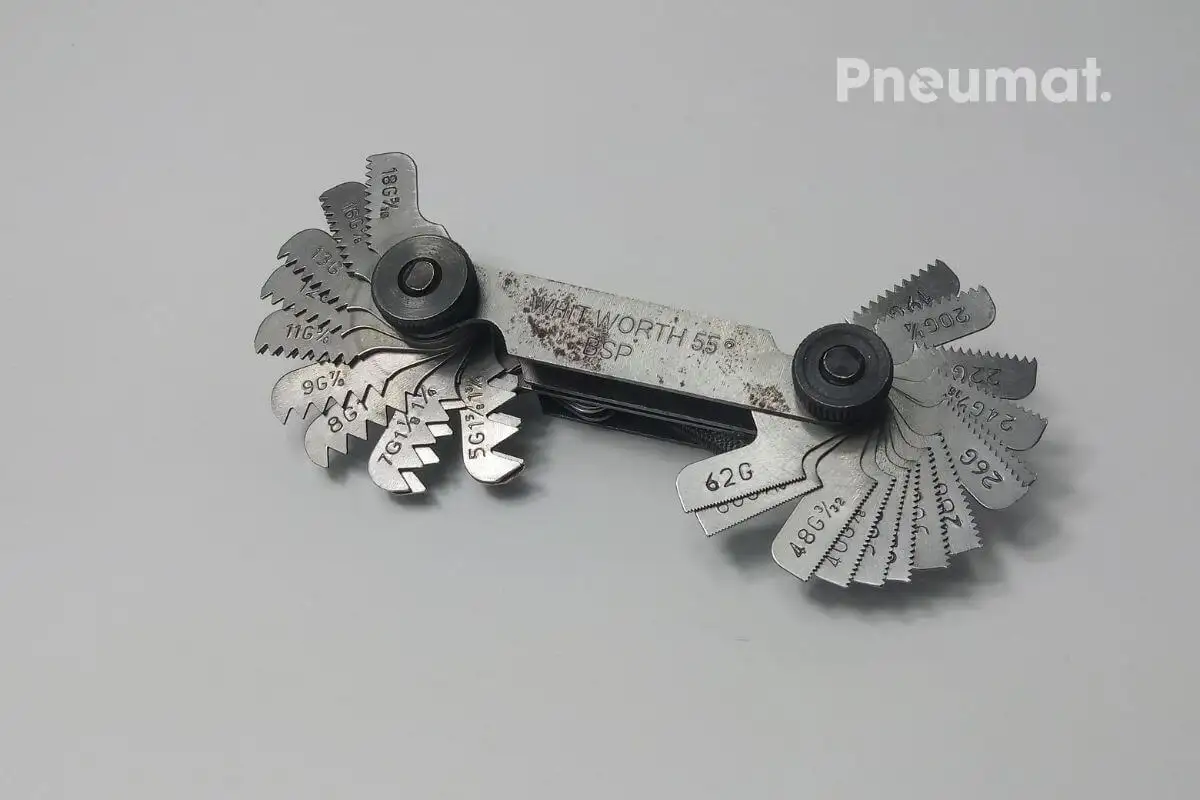

Измерение шага резьбы с помощью гребешка для резьбы

Здесь я должен подчеркнуть одну важную информацию.

Помните: расческа для резьбы, так называемый калибр, никогда не является самостоятельным измерительным прибором. Измерение резьбы всегда следует дополнять штангенциркулем. Ниже я приведу еще один пример.

Расческа ребенка имеет эталонные пластинки, на которых размещен результат измерения.

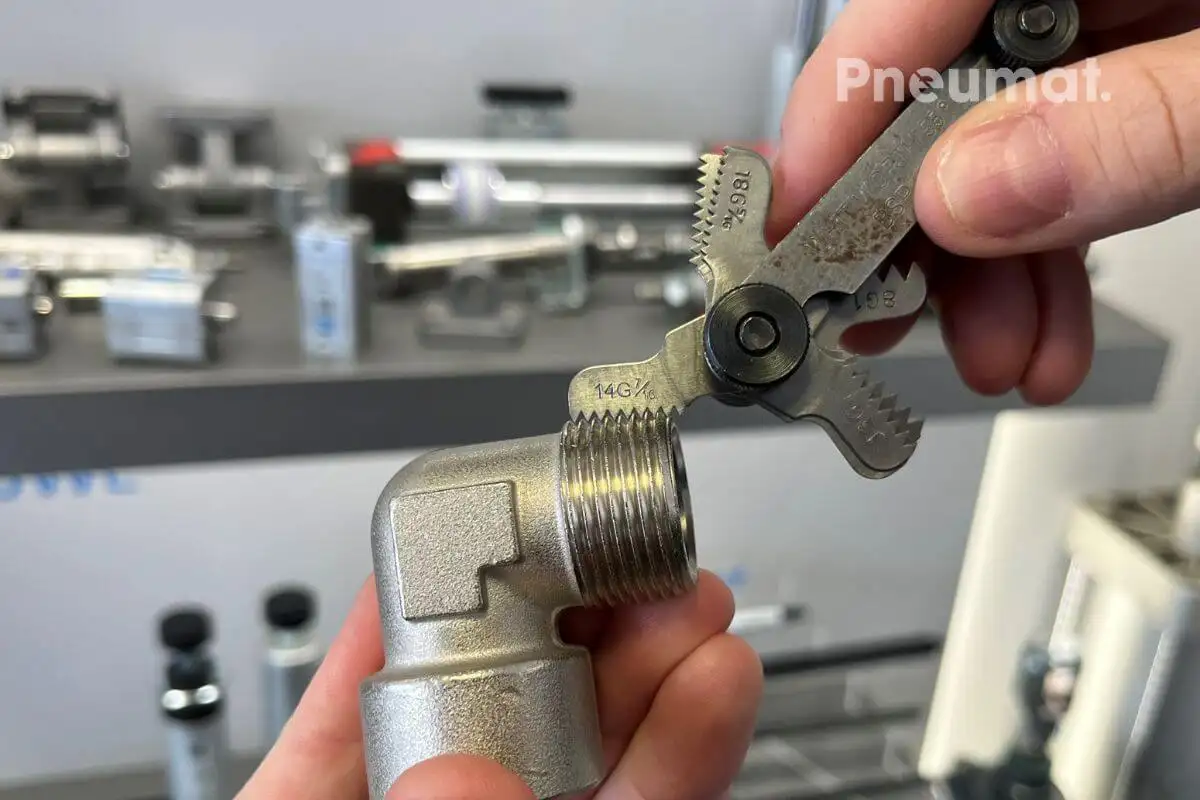

Как измерить шаг резьбы расческой для резьбы? Измерение состоит в приложении соответствующих пластин с шагами резьбы к резьбе. Проверяя каждую следующую пластину, мы стараемся подобрать шаг резьбы по образцу, чтобы они совпадали.

С помощью расчески мы считываем значение шага.

Измерение с помощью 90-градусного резьбового калибра показывает, что количество витков на дюйм составляет 14. При таком количестве витков на дюйм таблица предлагает несколько размеров резьбы.

Измерение штангенциркулем - размеры		Измерение с помощью теста		Тип резьбы
размеры внешнего диаметра [мм]	размеры внутреннего диаметра [мм]	количество витков на дюйм	шаг резьбы [мм]	дюймовая труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	дюймовая труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2
20,7 ÷ 21,1	18,3 ÷ 18,7	14	(1.81)				1/2"
21,6 ÷ 21,9	20,2 ÷ 20,6		1.5		М22x1,5
22 ÷ 22.2	20,2 ÷ 20,5	14	(1.81)			7/8”-14
22,6 ÷ 22,9	20,6 ÷ 21	14	(1.81)	5/8
23,6 ÷ 23,9	22,2 ÷ 22,6		1.5		М24х1,5
25.1 ÷ 25.4	23,4 ÷ 23,8	14	(1.81)			1”-14
25,6 ÷ 25,9	24,2 ÷ 24,6		1.5		М26x1,5
26.1 ÷ 26.4	24,1 ÷ 24,5	14	(1.81)
26,3 ÷ 26,7	23,7 ÷ 24,1	14	(1.81)	3/4			3/4 дюйма

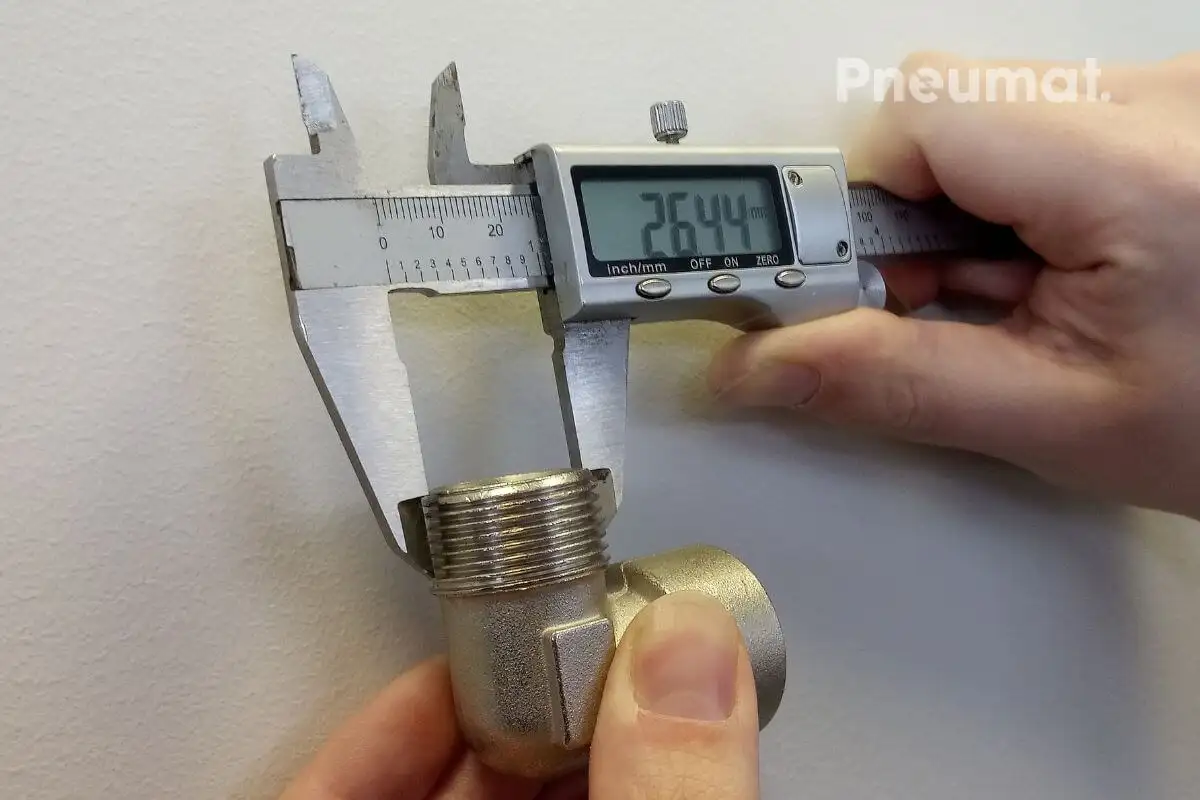

Затем, после считывания значения из штангенциркуля, интерпретируем результат в таблице дюймовых и метрических резьб. Результат: резьба BSP размером ¾.

Измерение штангенциркулем - размеры		Измерение с помощью теста		Тип резьбы
размеры внешнего диаметра [мм]	размеры внутреннего диаметра [мм]	количество витков на дюйм	шаг резьбы [мм]	дюймовая труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	дюймовая труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2
20,7 ÷ 21,1	18,3 ÷ 18,7	14	(1.81)				1/2"
21,6 ÷ 21,9	20,2 ÷ 20,6		1.5		М22x1,5
22 ÷ 22.2	20,2 ÷ 20,5	14	(1.81)			7/8”-14
22,6 ÷ 22,9	20,6 ÷ 21	14	(1.81)	5/8
23,6 ÷ 23,9	22,2 ÷ 22,6		1.5		М24х1,5
25.1 ÷ 25.4	23,4 ÷ 23,8	14	(1.81)			1”-14
25,6 ÷ 25,9	24,2 ÷ 24,6		1.5		М26x1,5
26.1 ÷ 26.4	24,1 ÷ 24,5	14	(1.81)
26,3 ÷ 26,7	23,7 ÷ 24,1	14	(1.81)	3/4			3/4 дюйма

Результат измерения (BSP): резьба размером ¾.

Как измерить внутреннюю резьбу

Внутренняя резьба будет измерена при выборе или замене, в частности, распределительных клапанов, соединений приводов. Аналогично вышеуказанным случаям, для измерения внутренней резьбы мы будем использовать штангенциркуль или расческу для резьбы.

В случае штангенциркуля понадобятся внутренние губки. Рассмотрим конкретный пример.

Измерение внутренней резьбы трубы

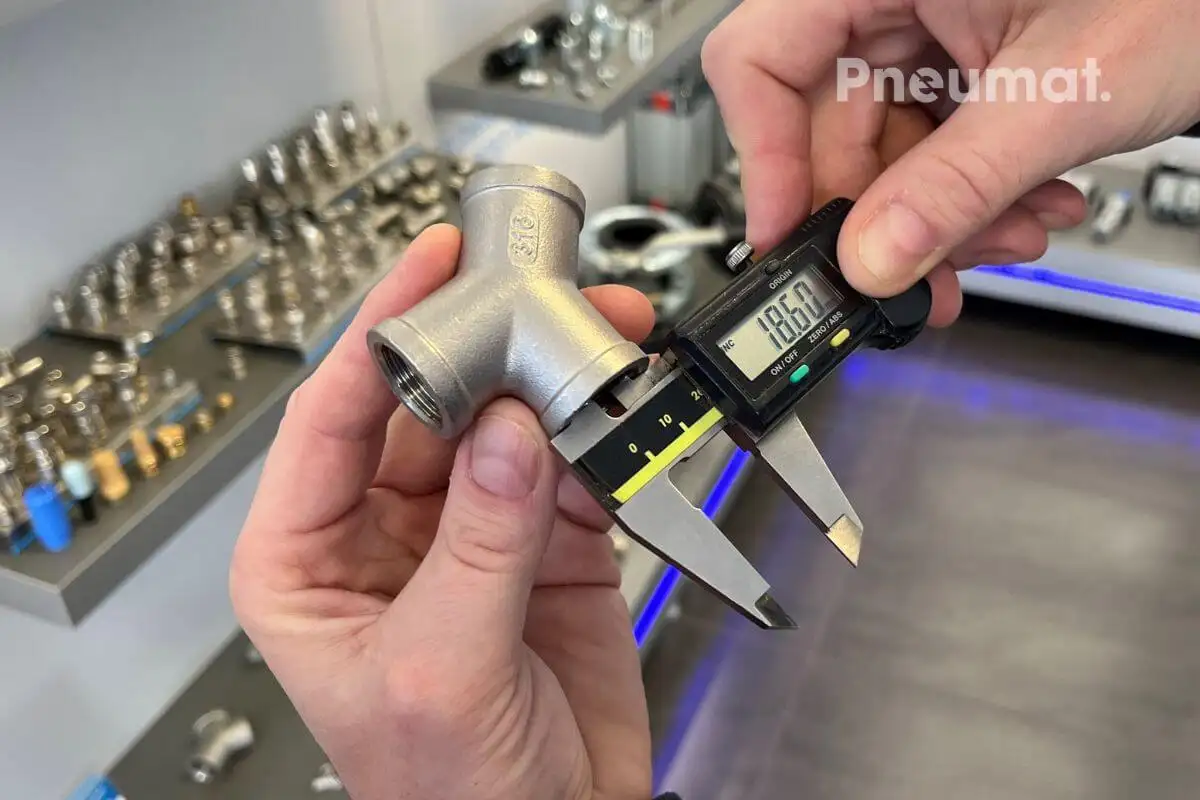

Для демонстрации измерения мы выбрали тройник типа Y из нержавеющей стали.

Результат измерения:

• внутренний диаметр 18,60 мм.

Полученный результат следует интерпретировать по таблице. В вышеприведенном случае внутренняя резьба в тройнике типа Y составляет ½.

Измерение штангенциркулем - размеры		Измерение с помощью теста		Тип резьбы
размеры внешнего диаметра [мм]	размеры внутреннего диаметра [мм]	количество витков на дюйм	шаг резьбы [мм]	дюймовая труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	дюймовая труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2

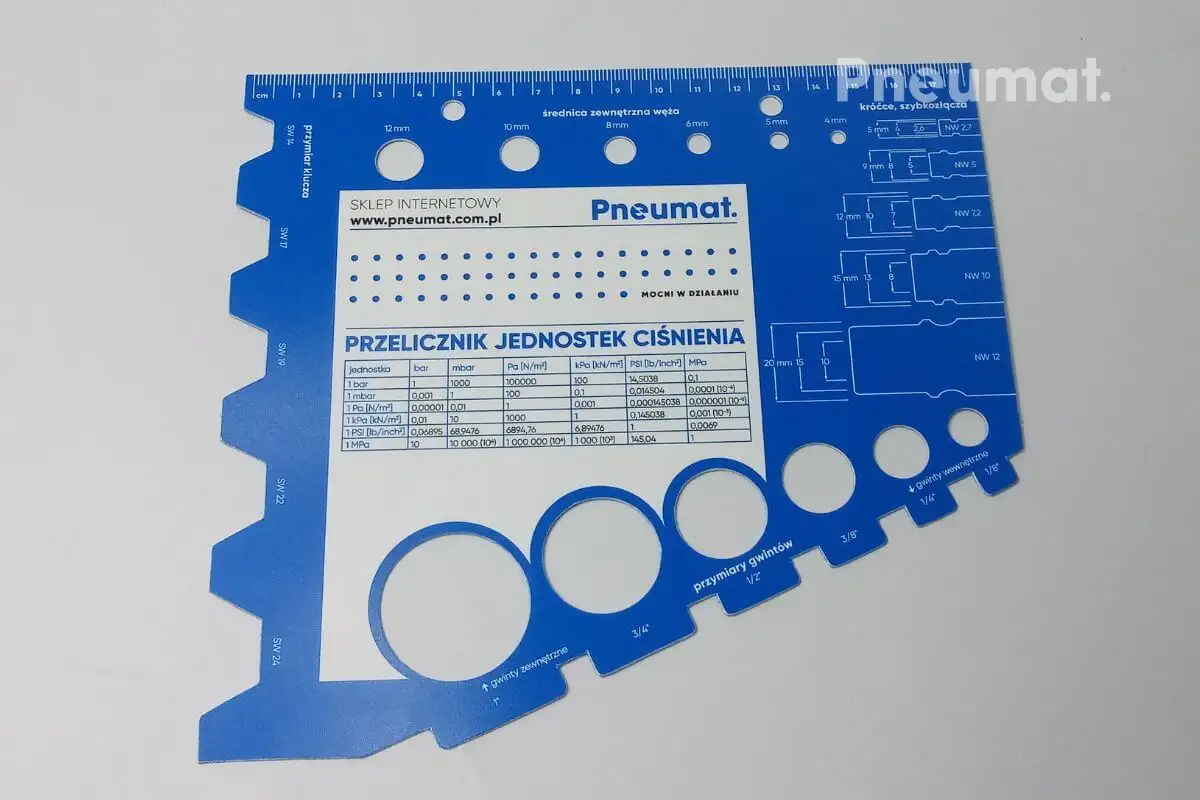

Оригинальный прибор для измерения резьбы G – шаблон ПНЕВМАТ.

Представляем один из наших самых популярных фирменных гаджетов. Простой, удобный, универсальный и гибкий измерительный прибор.

Помните: наш измеритель резьбы может быть полезен для быстрой идентификации резьбы популярных внутренних и наружных диаметров. Однако он не заменит точного измерения, выполненного штангенциркулем или расческой.

В каких задачах поможет вам наш шаблон для измерения?

Он имеет мерки, позволяющие определить:

• размер наружной и внутренней резьбы G (1", 3/4", 1/2", 3/8", 1/4", 1/8"),
• диаметр патрубка и быстросоединителя (NW 2,7, NW 5, NW 7,2, NW 10, NW 12),
• размер ключа (SW 14, SW 17, SW 19, SW 24),
• наружный диаметр шланга (4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм).

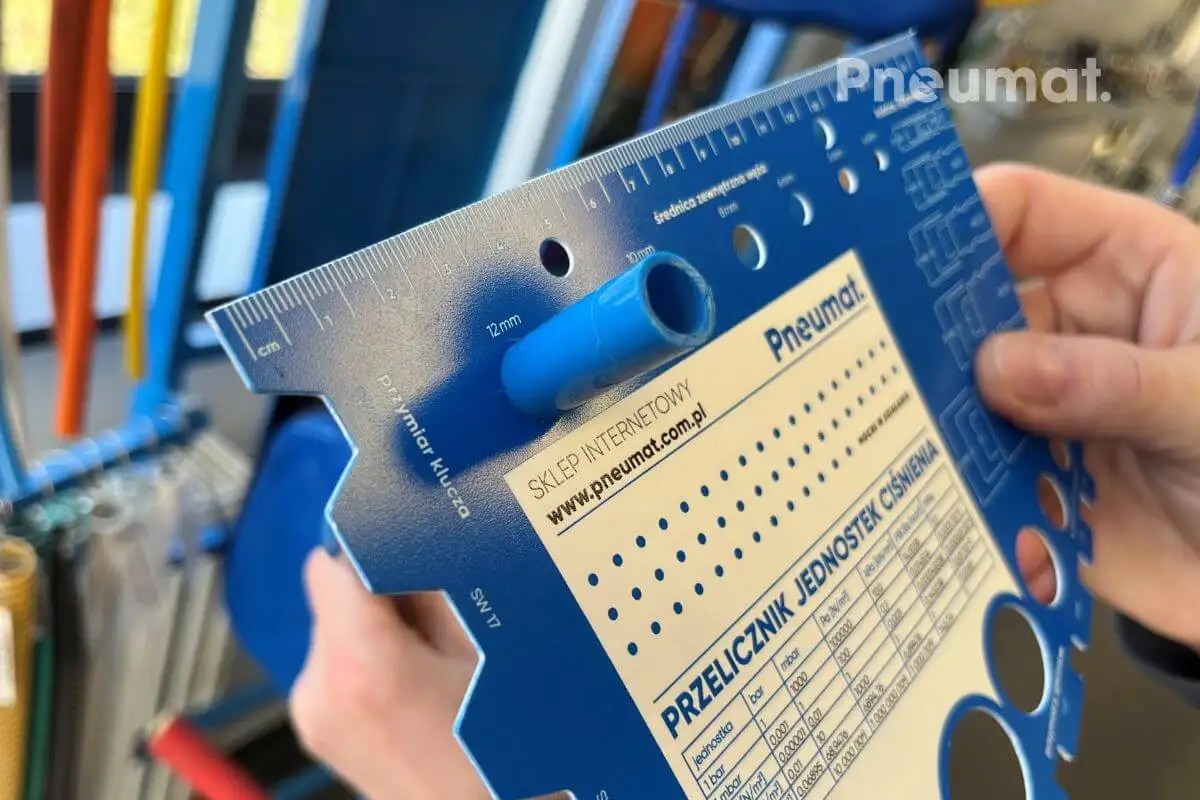

Посмотрите - мы использовали наш фирменный размер для определения диаметра калиброванного шланга из полиамида серии Flowmatik.

Результат: быстрое измерение показало диаметр 12 мм.

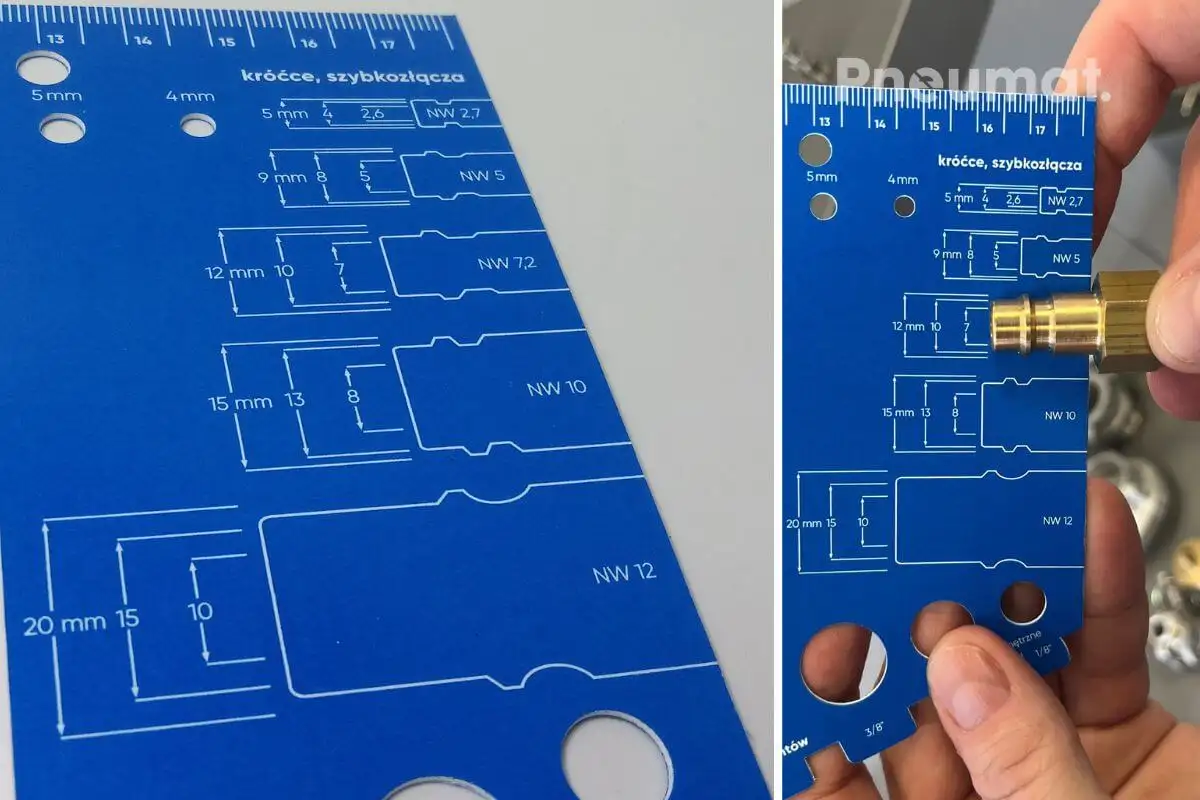

Шаблон может использоваться для быстрой идентификации диаметра патрубка. В следующем примере мы имеем дело с патрубком для быстрого соединения DN 7,2.

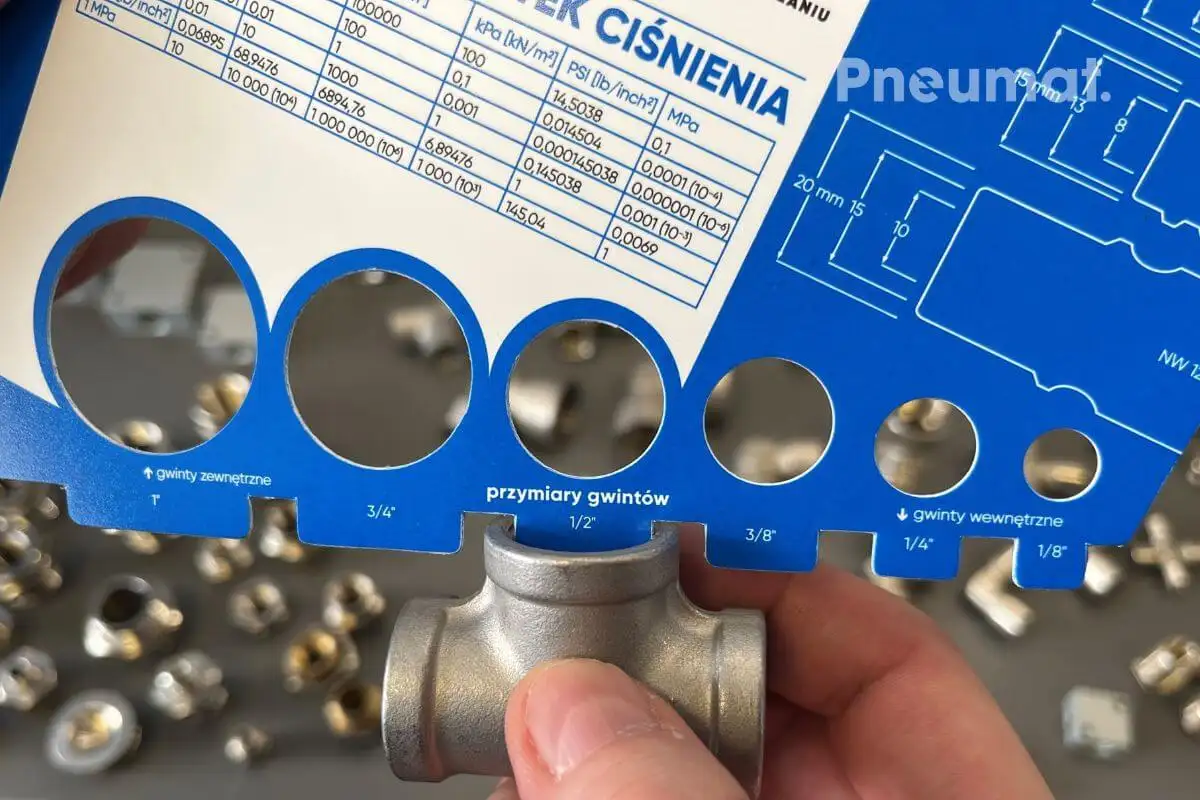

Измерение внутренней резьбы в тройнике. Внутренняя резьба ½”

На лицевой и оборотной стороне нашего измерителя есть две таблицы, облегчающие быструю интерпретацию выполненного измерения. Одна из них содержит размеры резьб BSP/BSPT при измерении штангенциркулем или калибром (от 1/8" до 6"). Дополнительно мы разместили преобразователь единиц давления (бар на мбар, Па, кПа, PSI, МПа). На одной из сторон вы найдете линейку длиной 18 см.
