Дюймові та метричні різьби в пневматиці

Як виміряти внутрішню та зовнішню різьбу за допомогою штангенциркуля, гребінця або шаблону?

Різьби в пневматиці – це атрибути, з якими ми маємо справу при купівлі нових або заміні несправних елементів. Найпопулярнішими є дюймові та метричні різьби. Чому важливий діаметр різьби? Що потрібно для вимірювання різьб? Як виглядає наш авторський вимірювальний прилад?

Увага: я підготувала дуже обширний посібник. Перегляньте нижче перелік обговорюваних питань. Ви дізнаєтеся не тільки про те, які існують популярні інструменти для вимірювання різьби.

Дюймові та метричні різьби - типи, як вимірювати, прилади

Вимірювання зовнішньої або внутрішньої різьби - це дія, яку ми виконуємо багато разів. Ідентифікація різьби обмежується визначенням її контуру, вимірюванням діаметра (зовнішнього або внутрішнього) та вимірюванням кроку різьби (метричного або дюймового).

Це настільки повторювана дія, що я хотіла б показати, як це зробити правильно, на конкретних прикладах.

Я поясню, як правильно інтерпретувати результати вимірювання, використовуючи для цього нашу таблицю метричних, дюймових і трубних різьб, і чому самого вимірювання різьби гребінцем (так званим калібром) недостатньо.

Пам'ятайте: правильна інтерпретація вимірювання кроку та діаметра різьби буде необхідним параметром для підбору правильного з'єднання/різьби.

Внутрішня та зовнішня різьба – чому потрібно знати діаметр різьби?

Якщо ви коли-небудь стикнетеся з вибором, наприклад, нового пневматичного з'єднувача, кульового клапана, патрубка, швидкоз'єднувача, кріпильних елементів для поршня пневматичного циліндра, вам потрібно знати діаметр різьби.

Ви підбирали розподільні пневматичні клапани? Пам'ятайте, що в цьому випадку необхідно виміряти внутрішню різьбу. Дивіться нижче, як це зробити правильно.

Правильна ідентифікація різьби під час вимірювання в пневматичних пристроях завжди зводиться до:

• характеристики типу різьби (про це ми пишемо нижче),
• вимірювання кроку різьби,
• вимірювання діаметра різьби,
• інтерпретації вимірювання в таблиці,
• зчитування параметрів, зазначених на листі гребінця для вимірювання.

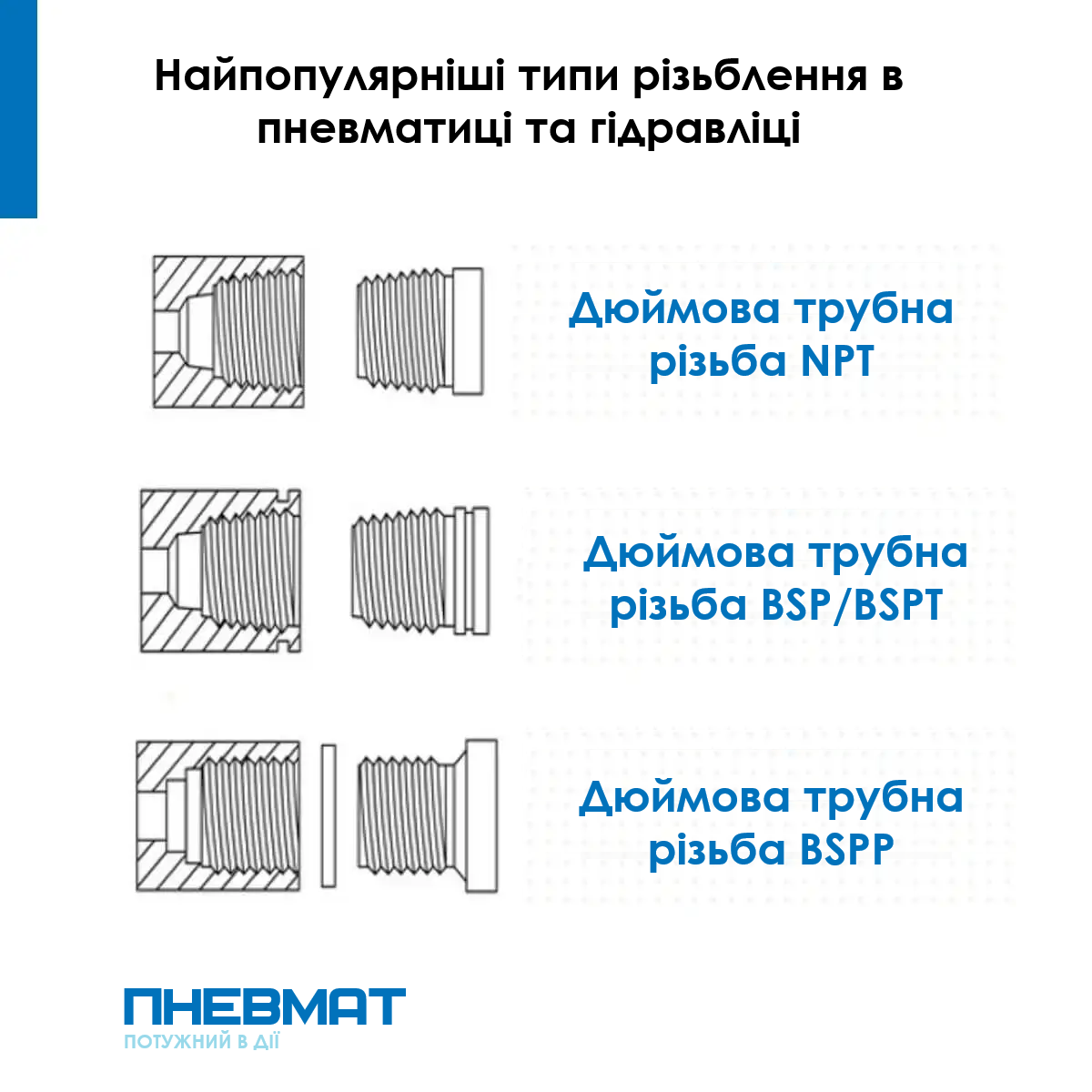

Які є типи пневматичних різьб та їхні характеристики

Спочатку поясню, з якими типами різьби ви зустрінетеся в пневматиці та гідравліці. Точна їх класифікація має значення, оскільки вони відрізняються позначенням та типом. Завдяки таким знанням легше користуватися таблицею різьби.

Найпопулярнішими різьбами, що використовуються в даний час, є:

• дюймові трубні різьби BSP/BSPT
• конічні різьби NPT/NPTF
• метричні різьби

Далі я детально опишу кожну з них.

Дюймові різьби

Це загальноприйнята метрична система в промисловості. Окрім дюймових різьб, ми можемо зустріти метричні різьби. У чому полягає основна різниця між ними?

• У дюймових різьбах розмір кроку вказується як кількість витків на 1 дюйм (таке значення ви знайдете в таблиці).
• У метричних різьбах крок вказується в мм (внутрішній і зовнішній діаметр).

Різниця між типами різьб має ключове значення. Основна різниця полягає в способі маркування. Різьби, що використовуються для підключення живлення, приймачів, з'єднань в пневматичних приводах, зазвичай є дюймовими різьбами з маркуванням G (BSP).

Тут варто чітко підкреслити:

• Різьба G (BSP) є циліндричною, прямою різьбою.
• Різьба R (BSPT) є дюймовою конічною різьбою.
• Різьба NPT є дюймовою конічною різьбою.
• Різьба R і NPT, незважаючи на те, що обидві є конічними, не сумісні між собою, вони відрізняються кроком. Тому пам'ятайте: зазвичай ми вимірюємо різьбу R і NPT по центру конуса.
• Метрична різьба M є циліндричною, прямою різьбою.

Дюймові трубні різьби BSP

BSP, тобто British Standard Pipe. Цей тип дюймових різьб визначається як британський стандарт. Широко використовується для з'єднання і ущільнення кінців труб. У рамках цієї категорії слід розрізняти різьб BSP/BSPP (G). Ущільнення здійснюється не на різьбі, а на торці кінця або шестикутнику, що закінчує різьбу. Увага: необхідне використання ущільнювачів.

• Металево-гумові ущільнювачі в інтернет-магазині
• Тефлонові, фіброві, мідні, алюмінієві, поліамідні підкладки

Прямий штекерний з'єднувач з різьбою BSP

• Переглянути цей товар в інтернет-магазині

Різьба BSP найчастіше використовується в:

• редукційних елементах (з латуні, нержавіючої сталі),
• наконечниках для пневматичних і гідравлічних шлангів,
• пневматичних/гідравлічних з'єднаннях.

Прикладом рішення з різьбою BSP є, наприклад, ніпель з нікельованої латуні

Дюймові трубні конічні різьби BSPT

BSPT, тобто British Standard Pipe Tapered. Цей тип дюймових різьб називається британським стандартом. Широко використовується для з'єднання та ущільнення кінців труб. До конічних різьб відноситься різьба BSPT (R).

Так само, як і різьба NPT, вона визначається як самоущільнювальна різьба. Під час закручування конус зовнішньої різьби розширює отвір внутрішньої різьби, що забезпечує герметичне з'єднання. Часто ситуація вимагає ущільнення такої різьби, наприклад, за допомогою тефлонової стрічки, що збільшує довговічність з'єднання.

• Дивіться наш посібник: Як ущільнити пневматичну різьбу?

Конічні різьби NPT і NPTF

NPT, тобто American National Pipe Thread. Як і різьби BPST, вони називаються самоущільнювальними різьбами за американським стандартом. Під час закручування конус зовнішньої різьби розширює отвір внутрішньої різьби, що створює герметичне з'єднання. Часто ситуація вимагає ущільнення такої різьби, наприклад, за допомогою тефлонової стрічки, що збільшує довговічність з'єднання.

Такий тип різьби зустрічається в:

• трубах,
• перехідних елементах (з латуні, нержавіючої сталі),
• наконечниках для пневматичних і гідравлічних шлангів,
• пневматичних/гідравлічних з'єднаннях.

Метрична різьба

Як я вже згадувала вище, метрична різьба з позначкою M використовується, зокрема, в компонентах, що кріпляться на пневматичних пристроях, а також як з'єднувальна різьба. Метричні різьби можуть бути круглими, трапецієподібними (симетричними та несиметричними) та конічними.

З таким типом різьби ми маємо справу при вимірюванні різьби на поршні пневматичного циліндра, а також в асортименті з'єднувальної арматури, наприклад, прямий штекерний з'єднувач з метричною різьбою.

Як виміряти зовнішню різьбу

Це проста і нескладна операція. За допомогою нашого колеги з стаціонарного магазину ми продемонструємо це на прикладах.

Щоб правильно виміряти зовнішню різьбу, знадобиться штангенциркуль (нунієвий або електронний).

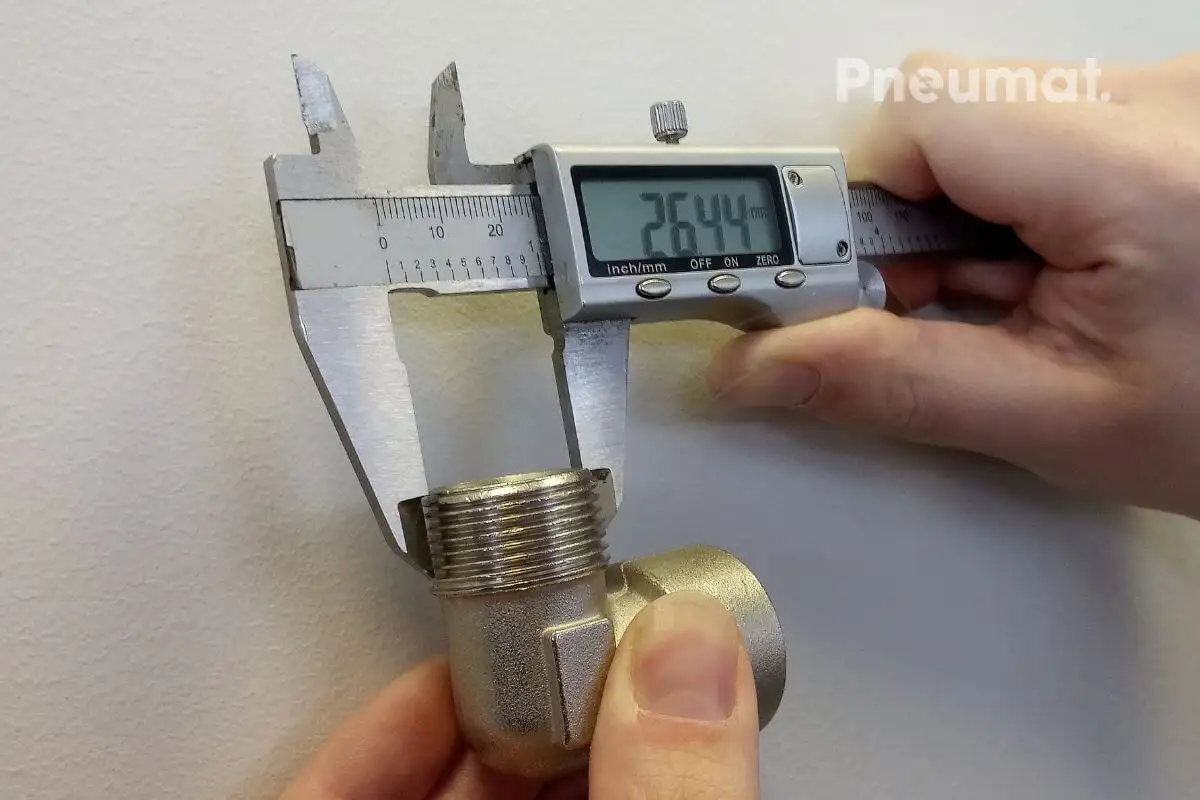

Вимірювання конічної різьби R штангенциркулем

Вимірювання штангенциркулем — це перший крок до ідентифікації різьби.

Пам'ятайте: штангенциркуль повинен знаходитися на осі самого гвинта. Щелепи штангенциркуля повинні торкатися найвищих точок канавок.

Увага: Конічні різьби зазвичай вимірюють по центру конуса.

На прикладі вище: ми виміряли зовнішній діаметр різьби на 90-градусному різьбовому коліні. Результат: 26,57 мм.

Другий крок полягає у зчитуванні результату з таблиці. Тип зовнішньої різьби: ¾.

Вимірювання штангенциркулем - розміри		Вимірювання за допомогою тесту		Тип різьби
розміри зовнішнього діаметра [мм]	розміри внутрішнього діаметра [мм]	кількість витків на дюйм	крок різьби [мм]	дюймова труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	Дюймова Труба NPT NPTF\
26,3 ÷ 26,7	23,7 ÷ 24,1	14	(1.81)	3/4			3/4 дюйма

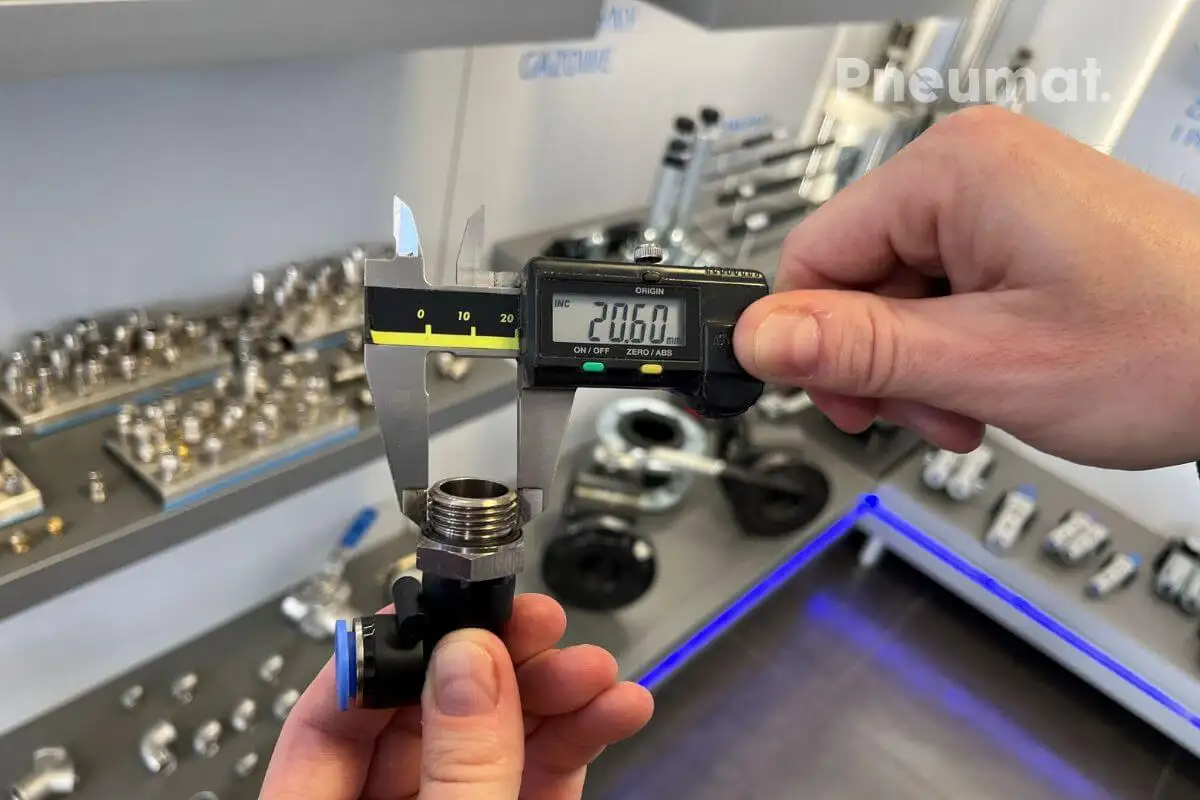

Вимірювання зовнішньої різьби G за допомогою штангенциркуля

Вимірювання зовнішньої різьби G продемонструємо на прикладі кутового поворотного з'єднувального елемента серії BLUELINE. Зчитаний результат становить 20,66 мм. Наступним кроком буде використання нашої таблиці дюймових і метричних різьб. Під фотографією ви знайдете інтерпретацію результату.

Огляд таблиці розмірів.

Вимірювання штангенциркулем - розміри		Вимірювання за допомогою тесту		Тип різьби
розміри зовнішнього діаметра [мм]	розміри внутрішнього діаметра [мм]	кількість витків на дюйм	крок різьби [мм]	дюймова труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	Дюймова Труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2

Тип зовнішньої різьби: дюймова трубна BSP: ½

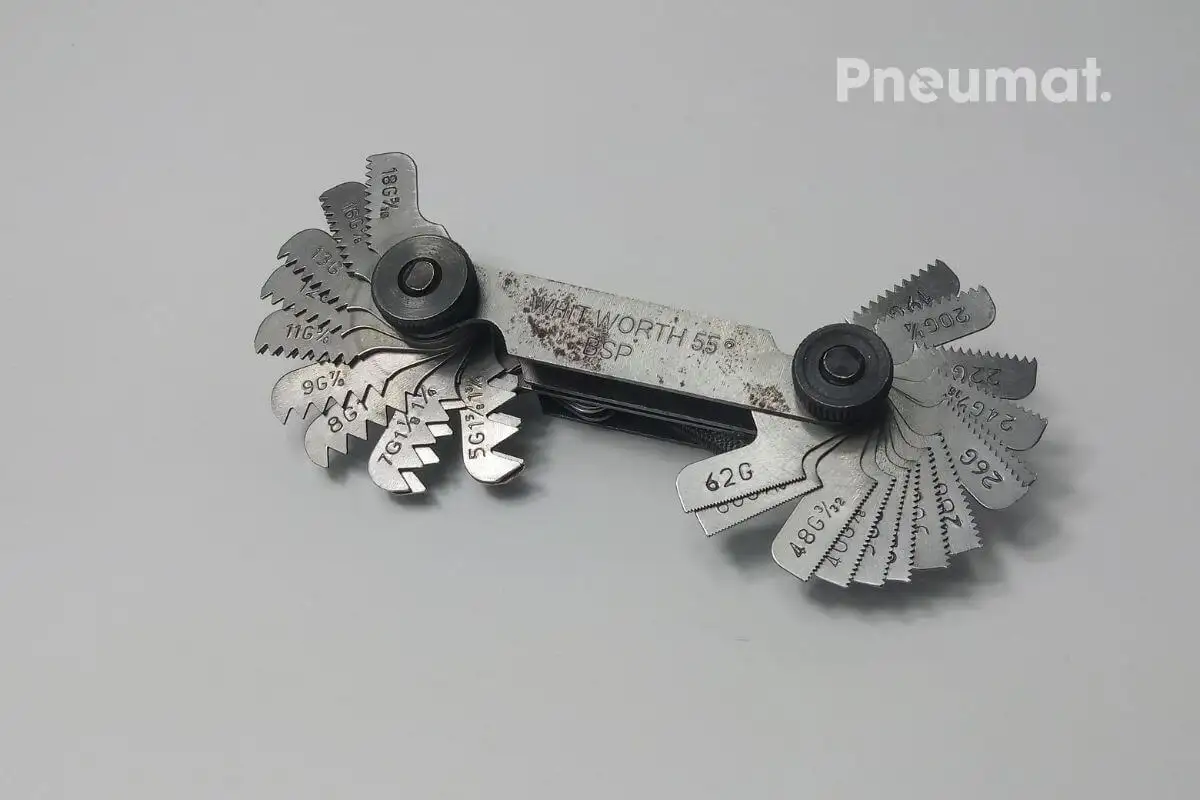

Вимірювання кроку різьби за допомогою гребінця для різьби

Тут я повинен підкреслити одну важливу інформацію.

Пам'ятайте: гребінець для різьби, так званий калібр, ніколи не є самостійним вимірювальним приладом. Вимірювання різьби завжди слід доповнювати штангенциркулем. Нижче я наведу ще один приклад.

Гребінець для різьби має еталонні пластинки, на яких розміщений результат вимірювання.

Як виміряти крок різьби гребінцем для різьби? Вимірювання полягає в прикладанні відповідних пластин з кроками різьби до різьби. Перевіряючи кожну наступну пластину, ми намагаємося підібрати крок різьби за зразком, щоб вони збігалися.

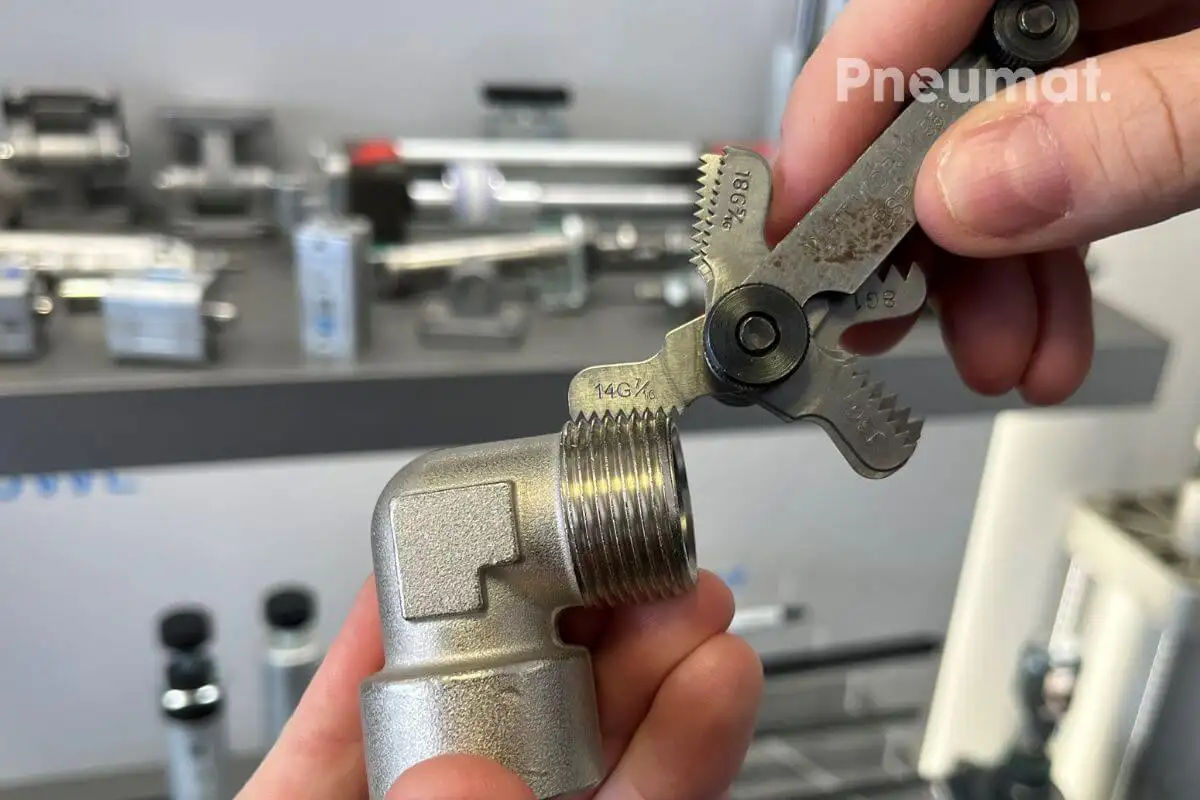

За допомогою гребінця ми зчитуємо значення кроку.

Вимірювання за допомогою 90-градусного різьбового калібру показує, що кількість витків на дюйм становить 14. При такій кількості витків на дюйм таблиця пропонує кілька розмірів різьби.

Вимірювання штангенциркулем - розміри		Вимірювання за допомогою тесту		Тип різьби
розміри зовнішнього діаметра [мм]	розміри внутрішнього діаметра [мм]	кількість витків на дюйм	крок різьби [мм]	дюймова труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	Дюймова Труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2
20,7 ÷ 21,1	18,3 ÷ 18,7	14	(1.81)				1/2 дюйма
21,6 ÷ 21,9	20,2 ÷ 20,6		1.5		М22x1,5
22 ÷ 22,2	20,2 ÷ 20,5	14	(1.81)			7/8”-14
22,6 ÷ 22,9	20,6 ÷ 21	14	(1.81)	5/8
23,6 ÷ 23,9	22,2 ÷ 22,6		1.5		М24x1,5
25,1 ÷ 25,4	23,4 ÷ 23,8	14	(1.81)			1”-14
25,6 ÷ 25,9	24,2 ÷ 24,6		1.5		М26х1,5
26,1 ÷ 26,4	24,1 ÷ 24,5	14	(1.81)
26,3 ÷ 26,7	23,7 ÷ 24,1	14	(1.81)	3/4			3/4 дюйма

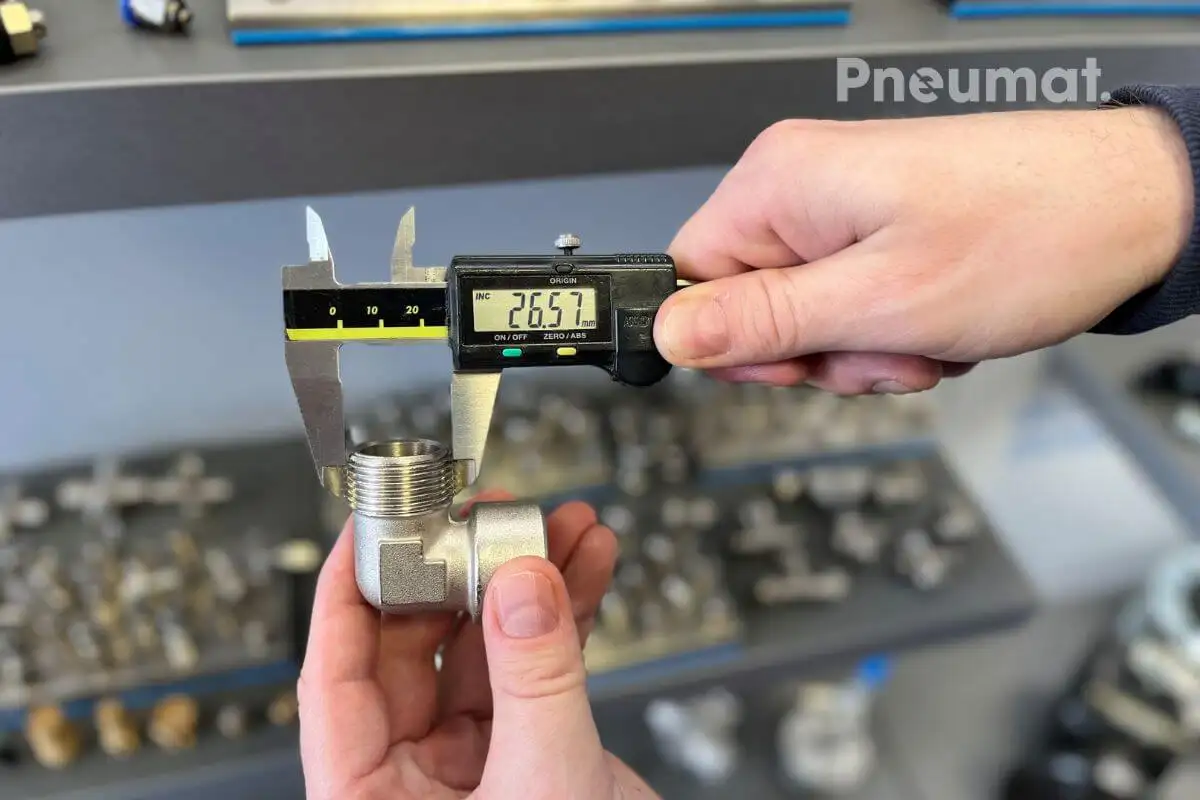

Потім, після зчитування значення з штангенциркуля, інтерпретуємо результат у таблиці дюймових і метричних різьб. Результат: різьби BSP розміром ¾.

Вимірювання штангенциркулем - розміри		Вимірювання за допомогою тесту		Тип різьби
розміри зовнішнього діаметра [мм]	розміри внутрішнього діаметра [мм]	кількість витків на дюйм	крок різьби [мм]	дюймова труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	Дюймова Труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2
20,7 ÷ 21,1	18,3 ÷ 18,7	14	(1.81)				1/2 дюйма
21,6 ÷ 21,9	20,2 ÷ 20,6		1.5		М22x1,5
22 ÷ 22,2	20,2 ÷ 20,5	14	(1.81)			7/8”-14
22,6 ÷ 22,9	20,6 ÷ 21	14	(1.81)	5/8
23,6 ÷ 23,9	22,2 ÷ 22,6		1.5		М24x1,5
25,1 ÷ 25,4	23,4 ÷ 23,8	14	(1.81)			1”-14
25,6 ÷ 25,9	24,2 ÷ 24,6		1.5		М26х1,5
26,1 ÷ 26,4	24,1 ÷ 24,5	14	(1.81)
26,3 ÷ 26,7	23,7 ÷ 24,1	14	(1.81)	3/4			3/4 дюйма

Результат вимірювання (BSP): різьба розміром ¾.

Як виміряти внутрішню різьбу

Внутрішню різьбу ми будемо вимірювати під час вибору або заміни, зокрема, розподільних клапанів, з'єднань приводів. Аналогічно до вищезазначених випадків, для вимірювання внутрішньої різьби ми будемо використовувати штангенциркуль або гребінець для різьби.

У випадку штангенциркуля знадобляться внутрішні губки. Розглянемо конкретний приклад.

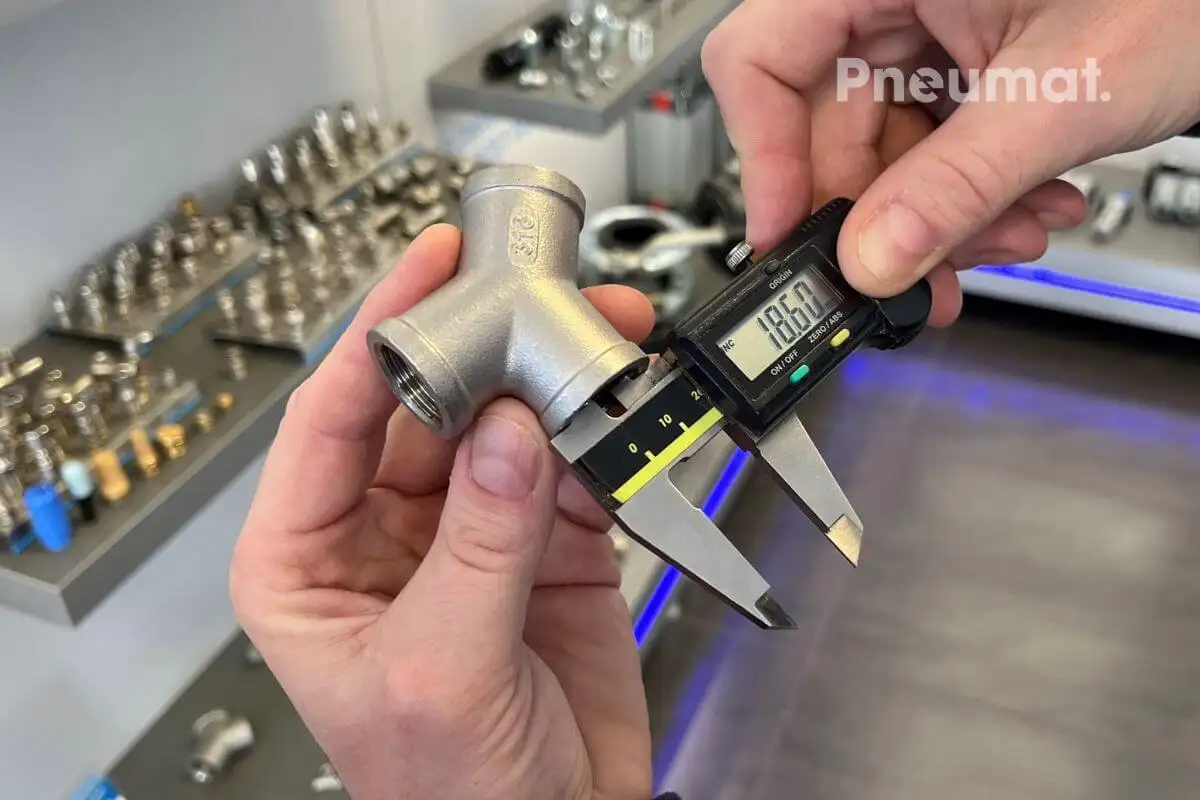

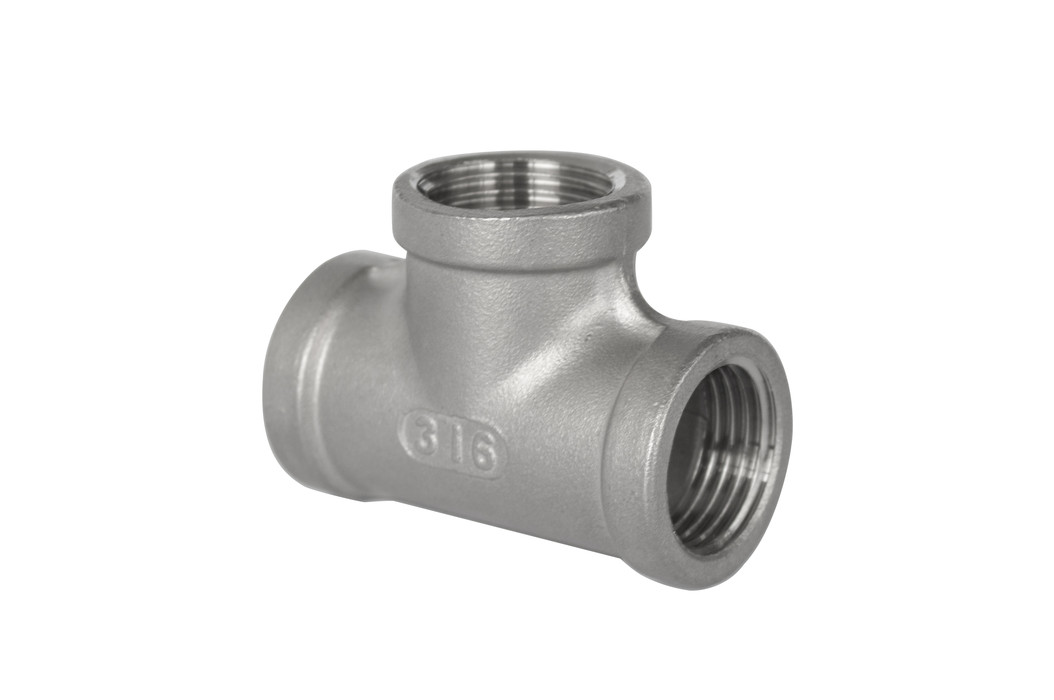

Вимірювання внутрішньої різьби труби

Для демонстрації вимірювання ми вибрали трійник типу Y з нержавіючої сталі.

Результат вимірювання:

• внутрішній діаметр становить 18,60 мм.

Отриманий результат слід інтерпретувати за нашою таблицею. У наведеному вище випадку внутрішня різьба в трійнику типу Y становить ½.

Вимірювання штангенциркулем - розміри		Вимірювання за допомогою тесту		Тип різьби
розміри зовнішнього діаметра [мм]	розміри внутрішнього діаметра [мм]	кількість витків на дюйм	крок різьби [мм]	дюймова труба BSP BSPT	метрика	дюйм UNF UN UNS (JIC, ORFS)	Дюймова Труба NPT NPTF
20,5 ÷ 20,9	18,6 ÷ 19	14	(1.81)	1/2

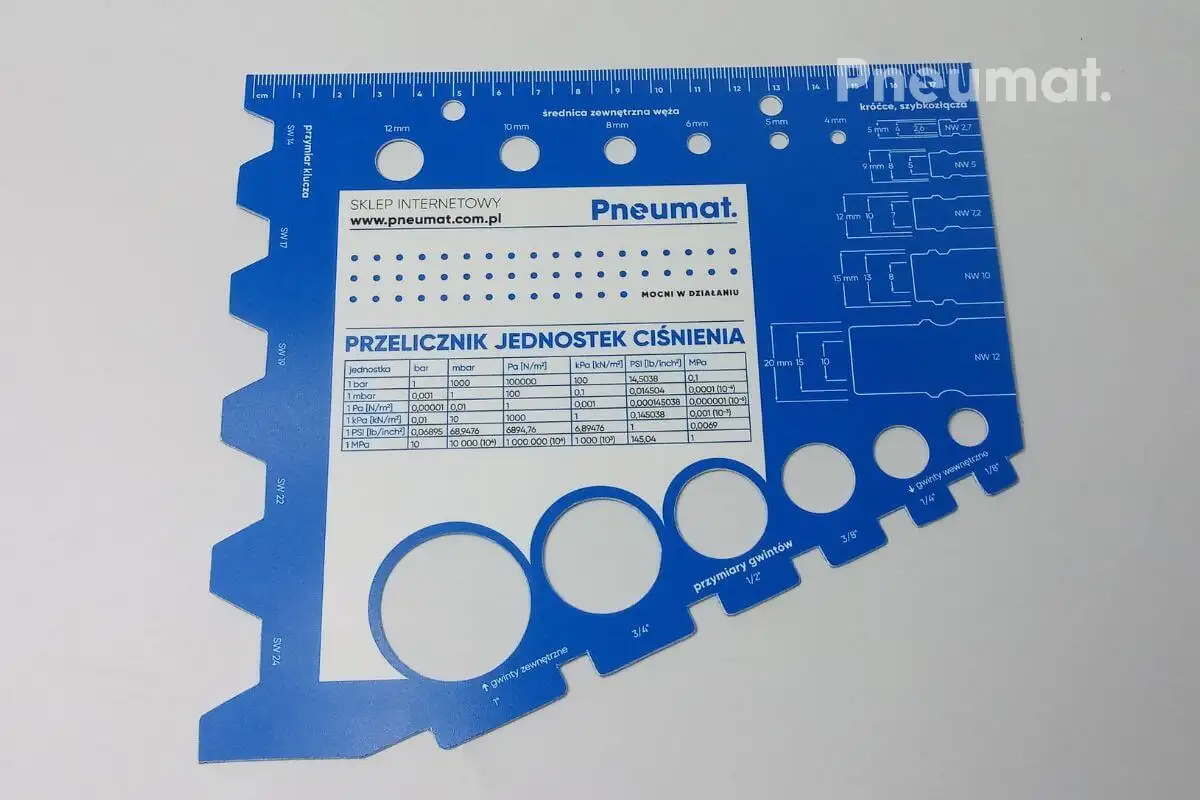

Оригінальний прилад для вимірювання різьби G - шаблон ПНЕВМАТ.

Представляємо один з наших найпопулярніших фірмових гаджетів. Простий, зручний, універсальний і гнучкий вимірювальний прилад.

Пам'ятайте: наш вимірювач різьби може бути корисним для швидкої ідентифікації різьби популярних внутрішніх і зовнішніх діаметрів. Однак він не замінить найточнішого вимірювання, виконаного штангенциркулем або гребінцем.

У яких завданнях може допомогти вам наш шаблон для вимірювання?

Він має мірки, що дозволяють визначити:

• розмір зовнішньої та внутрішньої різьби G (1", 3/4", 1/2", 3/8", 1/4", 1/8"),
• діаметр патрубка і швидкоз'єднувача (NW 2,7, NW 5, NW 7,2, NW 10, NW 12),
• розмір ключа (SW 14, SW 17, SW 19, SW 24),
• зовнішній діаметр шланга (4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм).

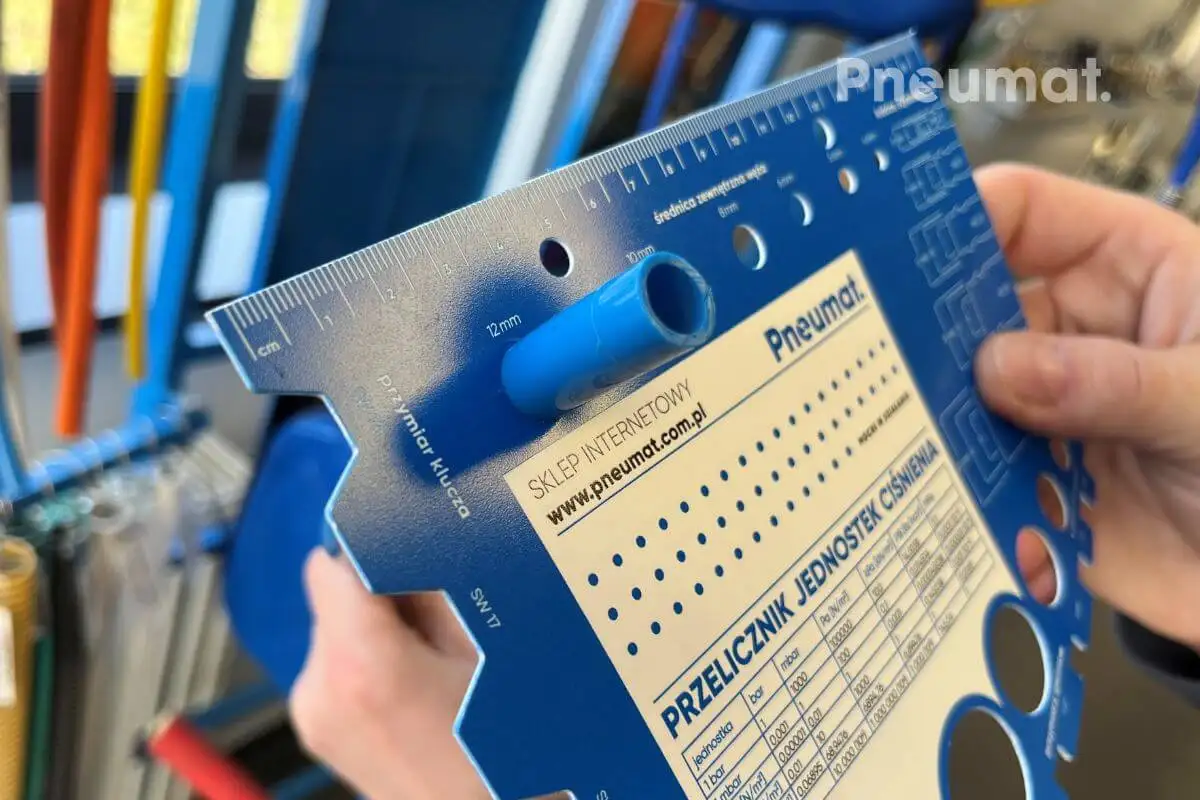

Подивіться - ми використали наш фірмовий розмір для визначення зовнішнього діаметра каліброваного шланга з поліаміду серії Flowmatik.

Результат: швидке вимірювання показало діаметр 12 мм.

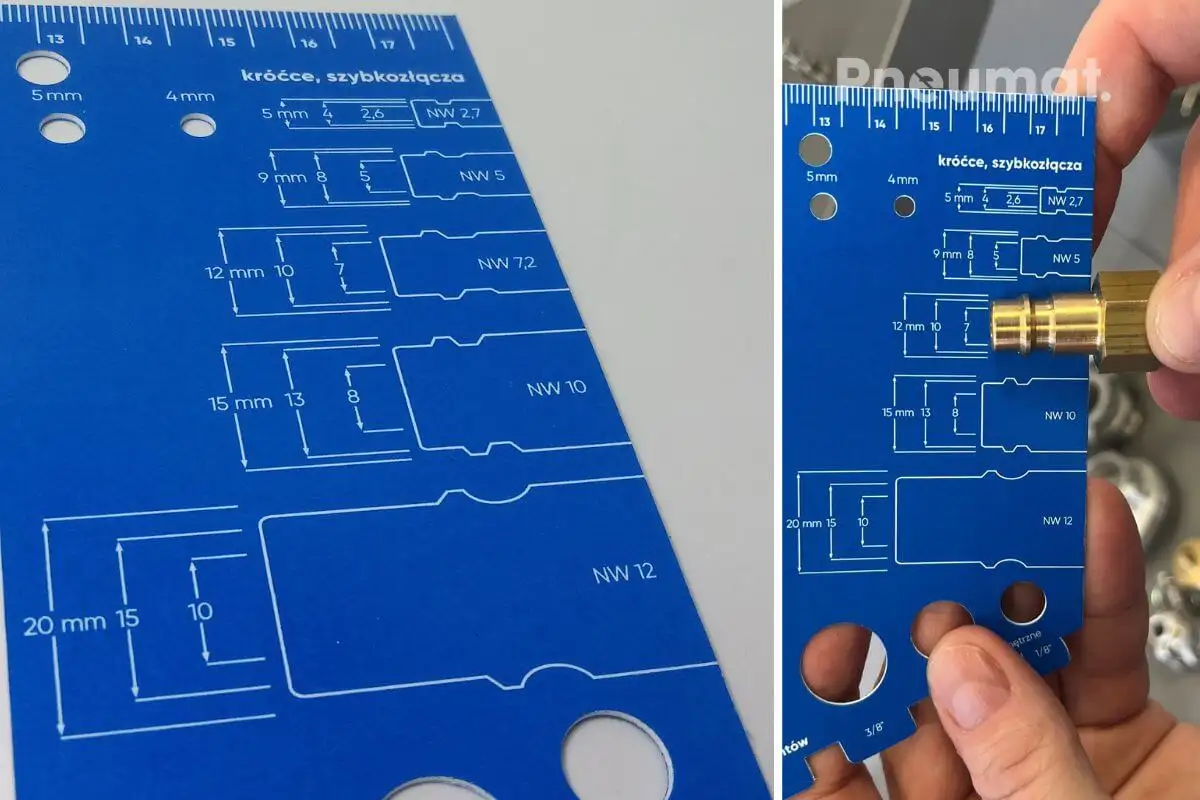

Шаблон може бути використаний для швидкої ідентифікації діаметра патрубка. У наведеному нижче прикладі ми маємо справу з патрубком для швидкого з'єднання DN 7,2.

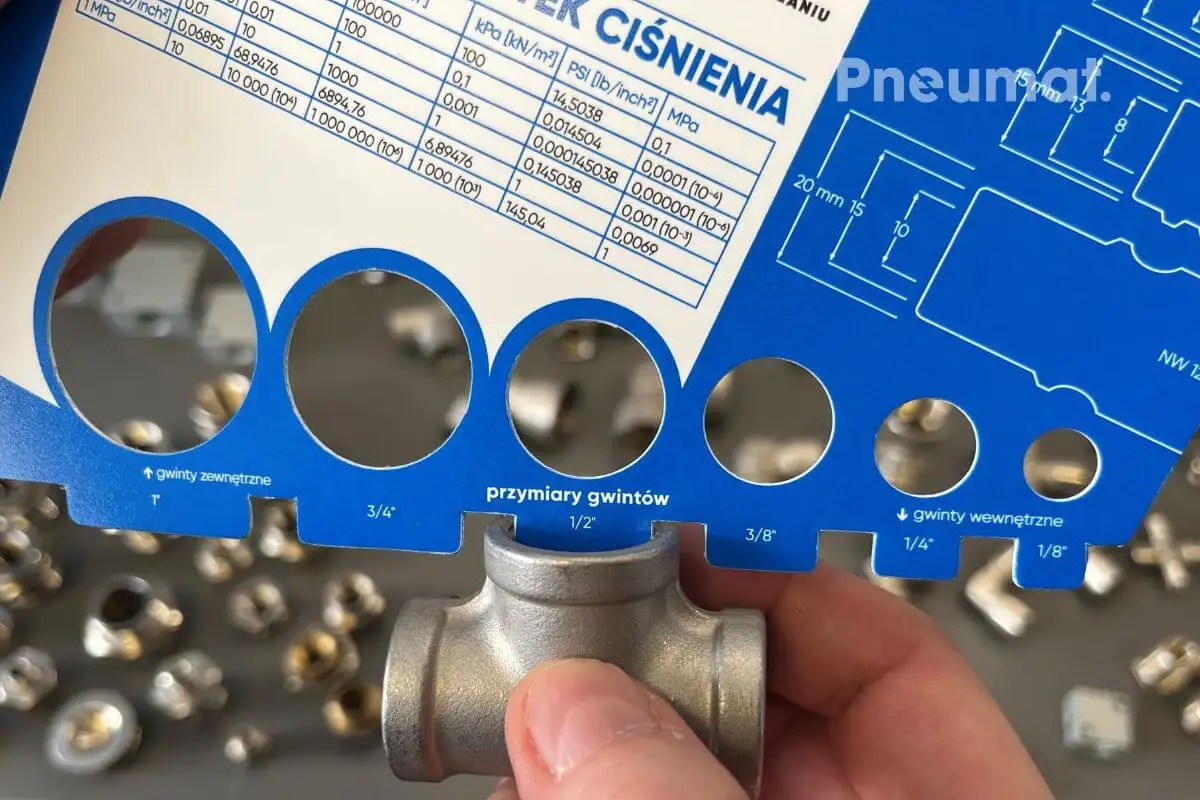

Вимірювання внутрішньої різьби в трійнику. Внутрішня різьба ½”

На лицьовій і зворотній стороні нашого вимірювача є дві таблиці, що полегшують швидку інтерпретацію виконаного вимірювання. Одна з них містить розміри різьб BSP/BSPT при вимірюванні штангенциркулем або калібром (від 1/8" до 6"). Додатково ми розмістили перетворювач одиниць тиску (бар на мбар, Па, кПа, PSI, МПа). На одній зі сторін ви знайдете лінійку довжиною 18 см.

Як придбати наш авторський прилад для вимірювання різьби? Шукайте нас на виставках та корпоративних заходах, відвідайте стаціонарний магазин у Вроцлаві або зв'яжіться з нашим представником у вашому регіоні.

Якщо ви хочете, щоб я допомогла вам вирішити проблеми в області з'єднувальної та різьбової арматури, очікуєте професійної консультації в цій галузі - зв'яжіться з нами!
