Электрическая мастерская, сервисная служба по обслуживанию электроники и цех технического обслуживания все чаще работают на стыке двух миров: классической электротехники/электроники и типично промышленных решений. Даже если основной рабочей средой является электрический ток, на фоне очень часто работает сжатый воздух. И это не как интерес, а как рабочая среда для инструментов, технологических процессов и «носитель чистоты» — от продувания, через вакуумный захват, до приводов в монтажных приборах.

Ниже вы найдете практический, технический взгляд на то, какие элементы пневматики имеют смысл в электротехнической мастерской/электронном сервисе (от небольших рабочих мест до технического обслуживания), а также как это разумно соединить в единое целое на основе промышленных стандартов и решений по предложению Pneumat System (продукты+сервисная поддержка).

Зачем пневматика в электротехнике и электронике?

В электронике пневматика выполняет три основные функции:

1. Гигиена труда и подготовка воздуха

выдувание пыли после обработки корпусов и шкафов,
очистка розеток, кабельных каналов, приборов и систем охлаждения,
осушение деталей после мытья/обезжиривания (при условии соответствующего качества воздуха).

2. Процессная работа

дозировка (например, клапаны и дозаторы, управляемые воздухом, для паст/клеев в простых применениях),
пневматические прижимы / пневмоцилиндры в приборах для тестирования, позиционирования и монтажа,
простые приводы в станционной автоматике (EOL, испытательное оборудование, небольшие манипуляторы).

3. Поджимание и точность

подъем и позиционирование мелких элементов (присоски),
крепление в приборах (поджимные столы/зажимы),
отсасывание легких загрязнений (в сочетании с фильтрацией и сепарацией).

На практике это означает, что «пневматика в сервисе электроники» — это не только пистолет для продувки, а целая цепь от источника воздуха через подготовку среды, распределение вплоть до конечных элементов.

Очистка системного блока компьютера с помощью пневматического пистолета в электротехнической мастерской

Основа: источник сжатого воздуха и требования к качеству

«Воздух – это также технологическая среда»

В электронике особенно проблематичными могут быть:

вода (конденсат) → коррозия, пути утечки тока, проблемы с изоляцией,
масло / масляный аэрозоль → загрязнение, риск загрязнения паяных/склеенных поверхностей, проблемы с защитными покрытиями,
пыль → попадающая в гнезда, энкодеры, вентиляторы, реле.

Поэтому даже в небольшой мастерской следует мыслить «промышленно»: фильтрация + регулировка давления + осушение, а в более чувствительных областях применения также более тщательная фильтрация и контроль качества воздуха.

Подготовка сжатого воздуха: FR/FRL, станции и модули

Ключевые элементы цепи подготовки:

фильтр (механический, сепарация конденсата),
редуктор (стабилизация рабочего давления для инструментов и рабочих мест),
опционально маслораспылитель (обычно не для электроники и «чистых» применений, но иногда необходим для отдельных пневматических инструментов).

Блок подготовки воздуха и пневматическая система для работы оборудования в промышленной мастерской

В ПНЕВМАТ такие решения используются в виде клапанов-фильтров, редукторов, блоков FRL, станций подготовки сжатого воздуха (например, в составе модульных систем) – это типичный промышленный стандарт построения воздушного контура.

Практический совет: если в вашей мастерской есть сочетание различных применений (продувка + инструменты + деликатные процессы), рассмотрите две ветви:

ветвь «инструментальная» (стандартная фильтрация + редукция),
ветвь «чистая» (более тщательная фильтрация, большее внимание к конденсату).

Распределение: установка и «последний метр» к рабочему месту

Установка в мастерской: почему это важно?

Монтаж в мастерской: почему это важно?

падение давления нарушают повторяемость,
негерметичность генерирует расходы,
конденсат «выходит» в наименее подходящем месте,
случайные фитинги и шланги – источник аварий.

ПНЕВМАТ также осуществляет проектирование и монтаж пневматических систем, а также техническое наблюдение – это важно, если мастерская расширяется до масштабов технического обслуживания или обслуживает много рабочих мест.

Проектирование пневматической установки и рабочих мест в электротехнической мастерской на предприятии

Пневматические фитинги: небольшой элемент, большие последствия

В электронике часто приходится сталкиваться с:

компактной прокладкой кабелей в испытательных шкафах,
частой перерасстановкой рабочих мест,
необходимость быстрой реконфигурации.

В таких случаях отлично подходят штекерные соединители (push-in) и разъемы из различных материалов (никелированная латунь, пластмасса, нержавеющая сталь – в зависимости от среды). В ассортименте ПНЕВМАТ вы найдете широкий выбор пневматических соединителей (вставных и винтовых, из разных материалов, типовые рабочие давления для искусных применений).

Самое распространенное заблуждение в сервисных центрах: подбор соединителя «на глаз» без проверки диаметра трубопровода, радиуса изгиба и реального потока. Следствие? перекрытие потока (снижение производительности продувки), вырывание трубопровода, микротечение и «плавающее» давление на рабочем месте

Пневматические цанговые фитинги и соединения в оборудовании сервисного центра по электронике

Быстроразъемные соединения: эргономика, безопасность и стандартизация

Если рабочие места часто переоборудованы, уместно использовать пневматические быстроразъемные соединения, соответствующие распространенным стандартам пропускной способности (различные NW), а также безопасные версии (важные при отсоединении под давлением). ПНЕВМАТ предлагает широкий ассортимент быстроразъемных соединений и наконечников для шлангов, а также распределителей для подачи рабочей среды.

На практике в мастерской:

быстроразъемные соединения облегчают обслуживание и сокращают простои,

стандартизация одного типа на производственной площадке ограничивает «коллекцию переходников» и риск ошибок,
для «чистых» приложений следует следить за чистотой конечных элементов (заглушки, хранения).

Применение пневматики в сервисе электроники – что используется чаще всего?

Ниже представлен перечень приложений, которые реально встречаются в сервисах электроники, электрических мастерских и отделах технического обслуживания – вместе с указанием, какие элементы пневматики для них нужны.

Продувка и очистка (но «умно»)

Типичные элементы:

подготовка воздуха (фильтр + редуктор),
трубопроводы и соединители,
быстроразъемные соединения,
раздаточный блок.

Использование пневматического пистолета для очистки печатных плат и компонентов в электромастерской

Риски и передовые практики:

воздух с конденсатом может «принести больше вреда, чем пользы» (особенно в импульсных источниках питания, разъемах, вентиляторах),
слишком высокое давление = риск механического повреждения щекотливых элементов,
контроль давления на редукторе – это абсолютный минимум.

Приводы в испытательных и монтажных приборах

Сервисные службы обслуживания электроники используют приборы, которые должны прижимать, устанавливать, блокировать, нажимать кнопки, закрывать кожухи, удерживать детали.

Типичные элементы:

пневматические цилиндры (стандартные или компактные цилиндры),
управляющие клапаны (ручные/электроклапаны),
подготовка воздуха,
фитинги + трубопроводы.

ПНЕВМАТ заявляет, в частности, о производстве пневматических цилиндров и их регенерации – это важно, когда приборы работают циклически, а неисправность цилиндра останавливает работу станции.

Поджима для манипуляций и крепления

В электронике поджимание является «тихим героем»:

захват и отложение элементов,
удержание печатной платы в приборе,
поддержка обычных систем pick&place.

Типовые элементы контура:

источник вакуума (например, эжектор или вакуумный насос),
фильтрация (особенно на стороне всасывания),
трубопроводы, фитинги, быстроразъемные соединения,
распределение на рабочие станции.

Даже если сама вакуумная система не является «пневматикой» в классическом понимании, в практике цеха она использует ту же экосистему: соединители, трубопроводы, арматуру, подготовку среды и обслуживание установки.

Пневматические инструменты в техническом обслуживании электриков

В отделе технического обслуживания и электрических мастерских пневматические инструменты используются при:

демонтажи/монтажи кожухов, шкафов, конструкций,
работе в условиях, где электрические инструменты менее удобны (например, во влажной среде, ограничения, связанные с безопасностью),
очистке и техническом обслуживании.

Процесс очистки печатной платы PCB от пыли с помощью баллона со сжатым воздухом в мастерской

Очистка электрических контактов и микросхем с помощью баллона со сжатым воздухом в сервисном центре

Здесь ключевое значение имеют:

стабильное давление и соответствующий поток,
быстроразъемные соединения и шланги нужного диаметра,
обслуживание и герметичность системы (затраты на сжатый воздух могут стать неприятной неожиданностью).

"Промышленность в двух словах" - как построить пневматическую систему для мастерской, чтобы она была надежной?

Нижеприведенная схема подходит как для небольших мастерских, так и для больших сервисных центров:

Источник воздуха (компрессор + резервуар для воздуха)
Сепарация конденсата / предварительная фильтрация
Станция подготовки воздуха на распределении (фильтр + редуктор, возможно дополнительные модули)
Распределение к рабочим местам (трубопроводы, распределители)
«Последний метр»: быстроразъемные соединения, соединительные шланги, фитинги соответствующего диаметра
Исполнительные элементы: пневмоцилиндры, клапаны, оборудование рабочих мест (в зависимости от применения)

Использование компактных пневмоцилиндров и игольчатых тестеров на линии сборки электронных компонентов

Какие преимущества дает «модульный» подход?

проще расширение,

более быстрое обслуживание,
меньше «выкручиваний» с помощью переходников,
лучшая повторяемость инструментов и рабочих мест.

Как ПНЕВМАТ отвечает потребностям электротехнической мастерской и сервису электроники?

С практической точки зрения, ПНЕВМАТ является интересным партнером для мастерской/предприятия по трем причинам:

1. Широкая база элементов «повседневной пневматики»

пневматические фитинги (различные типы и материалы),
быстроразъемные соединения и соединения для шлангов, распределители, принадлежности для подключения.

2. Подготовка сжатого воздуха по промышленным стандартам

клапаны-фильтры, редукторы, блоки FRL, станции подготовки, модульные решения.

3. «Допродуктовое» сопровождение, которое на практике имеет наибольшее значение

проектирование и выполнение пневматических установок,
надзор за техническим обслуживанием,
аудиты энергоэффективности,
производство и регенерация приводов,
поверка измерительных приборов.

Использование очищающего спрея для обслуживания электрических контактов и узлов в мастерской по электронике

Это важно, ведь в реальном мире на производстве побеждает не тот, кто приобретет самое дешевое оборудование, а тот, кто:

обеспечивает стабильные параметры на рабочем месте;
минимизирует истоки,
сокращает простои благодаря стандартизации и удобству обслуживания,
умеет расширять установку без переработки всего.

Чек-лист для закупки: что чаще всего должно быть в хорошо оборудованной мастерской?

Если вы должны построить «пневматическое ядро» электрической мастерской/сервиса электроники, чаще всего в него входят:

А. Подготовка воздуха

фильтр + редуктор (как минимум),
модули/станция подготовки (для нескольких рабочих мест),
элементы осушки и контроль конденсата.

Б. Распределение и соединение

пневматические шланги, подобранные по диаметру,
вставные фитинги / винтовые соединения (в том числе тройники, колени, переходники),
быстроразъемные соединения (желательно стандартизированы во всей мастерской),
распределители для рабочих мест.

B. Процессные применения

приводы для прижимов и приборов,
клапаны (в том числе электромагнитные клапаны для простой автоматизации),
монтажное оборудование и элементы обслуживания.

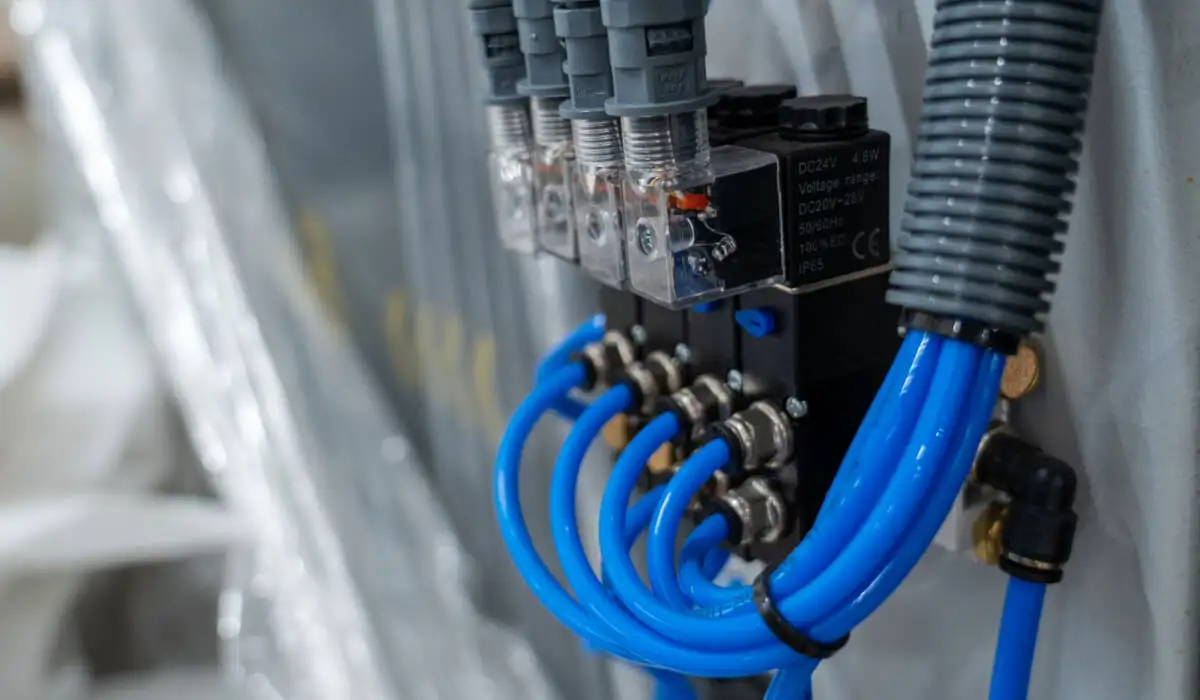

Пневматические калиброванные полиуретановые трубки, подключенные к блоку электромагнитных клапанов в мастерской

Самые распространенные ошибки (и как их избежать)

1. Отсутствие понижения давления на рабочем месте

Следствие: нестабильная работа инструментов, риск повреждения, случайные параметры продувки.

2. Игнорирование конденсата

Следствие: вода вытекает из трубопровода именно тогда, когда этого не должно быть.

3. Переразмер или недоразмер «последнего метра»

Слишком мал диаметр трубопровода/фитингов = перекрытие потока; слишком тяжелые трубопроводы и неправильно подобранные фитинги = отрыв соединений и негерметичность.

4. Отсутствие стандартизации быстроразъемных соединений

Следствие: переходники, утечки, ошибки, увеличение времени обслуживания.
