Електрична майстерня, сервісна служба з обслуговування електроніки та цех технічного обслуговування дедалі частіше працюють на стику двох світів: «класичної» електротехніки/електроніки та типово промислових рішень. Навіть якщо основним робочим середовищем є електричний струм, на тлі дуже часто працює… стиснене повітря. І це не як цікавинка, а як робоче середовище для інструментів, технологічних процесів та «носій чистоти» — від продування, через вакуумне захоплення, до приводів у монтажних приладах.

Нижче ви знайдете практичний, технічний погляд на те, які елементи пневматики мають сенс у електротехнічній майстерні / електронному сервісі (від невеликих робочих місць до технічного обслуговування), а також як це розумно поєднати в єдине ціле на основі промислових стандартів та рішень з пропозиції Pneumat System (продукти + сервісна підтримка).

Навіщо пневматика в електротехніці та електроніці?

В електроніці пневматика виконує три основні функції:

1. Гігієна праці та підготовка повітря

видування пилу після обробки корпусів та шаф,
очищення розеток, кабельних каналів, приладів та систем охолодження,
осушення деталей після миття / знежирення (за умови відповідної якості повітря).

2. Процесна робота

дозування (наприклад, клапани та дозатори, керовані повітрям, для паст / клеїв у простих застосуваннях),
пневматичні притискачі / пневмоциліндри в приладах для тестування, позиціонування та монтажу,
прості приводи в станційній автоматиці (EOL, випробувальне обладнання, невеликі маніпулятори).

3. Підтиск і точність

підйом і позиціонування дрібних елементів (присоски),
кріплення в приладах (підтискові столи / затискачі),
відсмоктування легких забруднень (у поєднанні з фільтрацією та сепарацією).

На практиці це означає, що «пневматика в сервісі електроніки» — це не лише пістолет для продувки, а цілий ланцюг від джерела повітря, через підготовку середовища, розподіл, аж до кінцевих елементів.

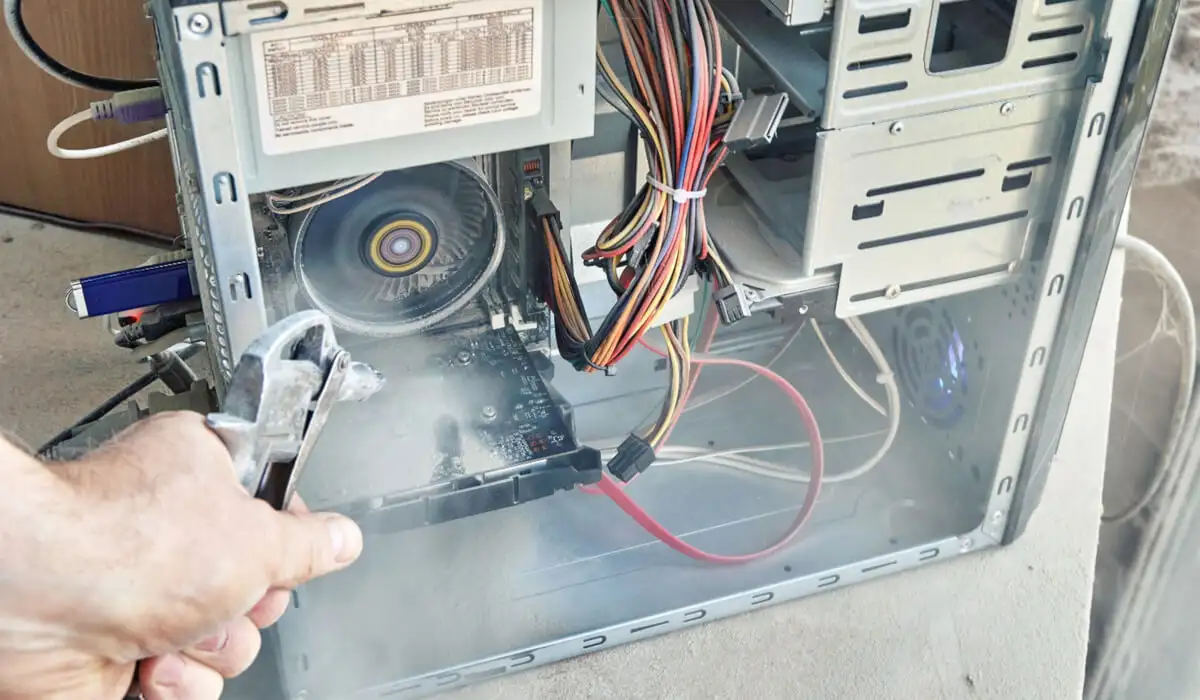

Очищення системного блоку комп'ютера за допомогою пневматичного пістолета в електротехнічній майстерні

Основа: джерело стисненого повітря та вимоги до якості

«Повітря — це також технологічне середовище»

У електроніці особливо проблематичними можуть бути:

вода (конденсат) → корозія, шляхи витоку струму, проблеми з ізоляцією,
масло / масляний аерозоль → забруднення, ризик забруднення паяних/склеєних поверхонь, проблеми із захисними покриттями,
пил → що потрапляє в гнізда, енкодери, вентилятори, реле.

Тому навіть у невеликій майстерні варто мислити «промислово»: фільтрація + регулювання тиску + осушення, а в більш чутливих сферах застосування також більш ретельна фільтрація та контроль якості повітря.

Підготовка стисненого повітря: FR / FRL, станції та модулі

Ключові елементи ланцюга підготовки:

фільтр (механічний, сепарація конденсату),
редуктор (стабілізація робочого тиску для інструментів та робочих місць),
опціонально маслорозпилювач (зазвичай не для електроніки та «чистих» застосувань, але іноді необхідний для окремих пневматичних інструментів).

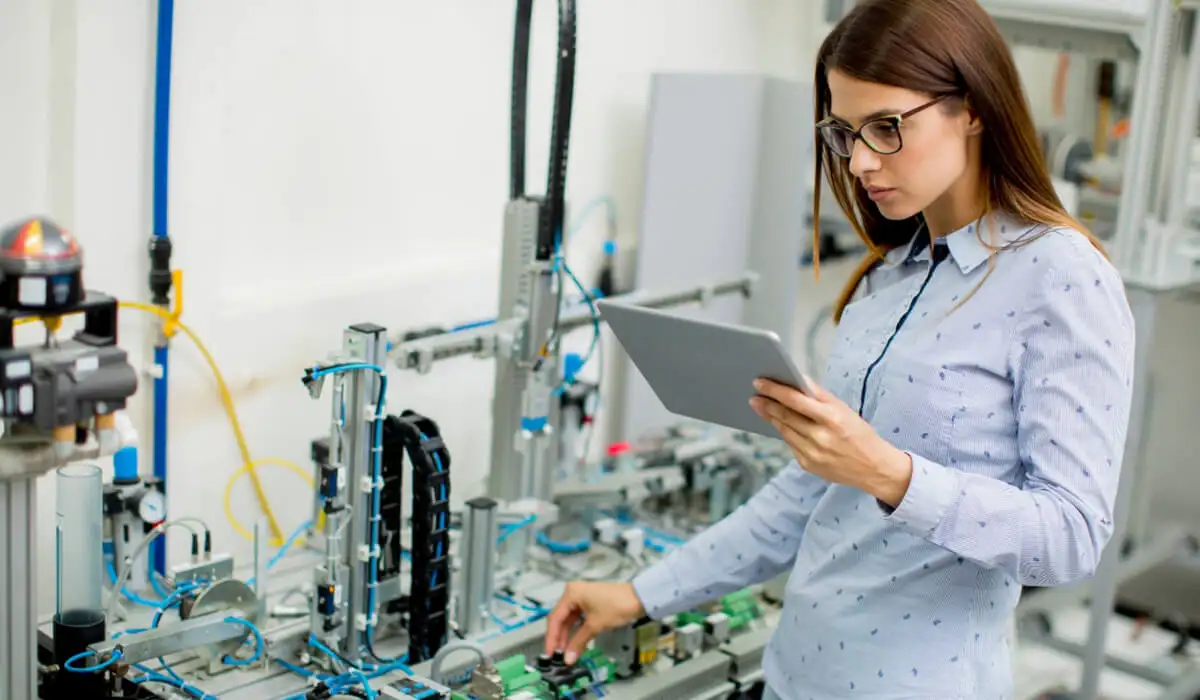

Блок підготовки повітря та пневматична система для роботи обладнання в промисловій майстерні

У ПНЕВМАТ такі рішення використовуються у вигляді клапанів-фільтрів, редукторів, блоків FRL, станцій підготовки стисненого повітря (наприклад, у складі модульних систем) — це типовий промисловий стандарт побудови повітряного контуру.

Практична порада: якщо у вашій майстерні є поєднання різних застосувань (продування + інструменти + делікатні процеси), розгляньте дві гілки:

гілка «інструментальна» (стандартна фільтрація + редукція),
гілка «чиста» (більш ретельна фільтрація, більша увага до конденсату).

Розподіл: установка та «останній метр» до робочого місця

Установка в майстерні: чому це має значення?

Монтаж у майстерні: чому це має значення?

падіння тиску порушують повторюваність,
негерметичність генерує витрати,
конденсат «виходить» у найменш підходящому місці,
випадкові фітинги та шланги є джерелом аварій.

ПНЕВМАТ також здійснює проектування та монтаж пневматичних систем, а також технічний нагляд – це важливо, якщо майстерня розширюється до масштабів технічного обслуговування або обслуговує багато робочих місць.

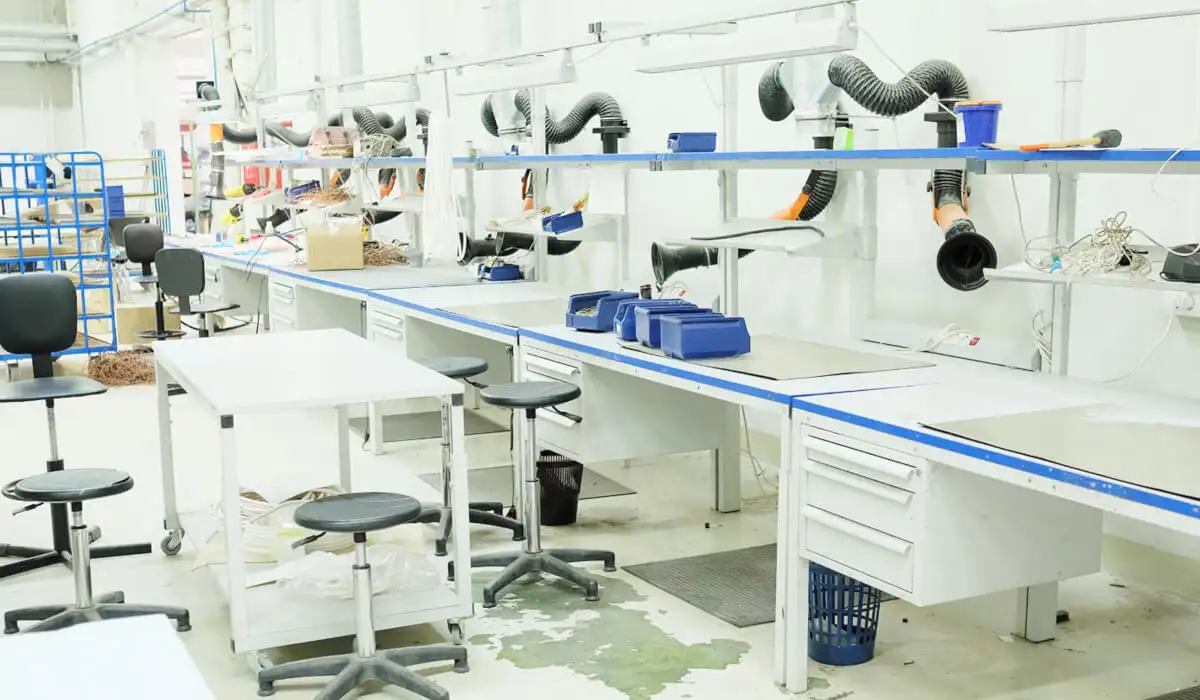

Проектування пневматичної установки та робочих місць в електротехнічній майстерні на підприємстві

Пневматичні фітинги: невеликий елемент, великі наслідки

В електроніці часто доводиться стикатися з:

компактним прокладанням кабелів у випробувальних шафах,
частою перерозстановкою робочих місць,
необхідністю швидкої реконфігурації.

У таких випадках чудово підходять штекерні з'єднувачі (push-in) та з'єднувачі з різних матеріалів (нікельована латунь, пластмаса, нержавіюча сталь – залежно від середовища). В асортименті ПНЕВМАТ ви знайдете широкий вибір пневматичних з'єднувачів (вставних та гвинтових, з різних матеріалів, типові робочі тиски для майстерних застосувань).

Найпоширеніша помилка в сервісних центрах: підбір з'єднувача «на око» без перевірки діаметра трубопроводу, радіусу вигину та реального потоку. Наслідок? перекриття потоку (зниження продуктивності продувки), виривання трубопроводу, мікропротікання та «плаваюче» тиск на робочому місці.

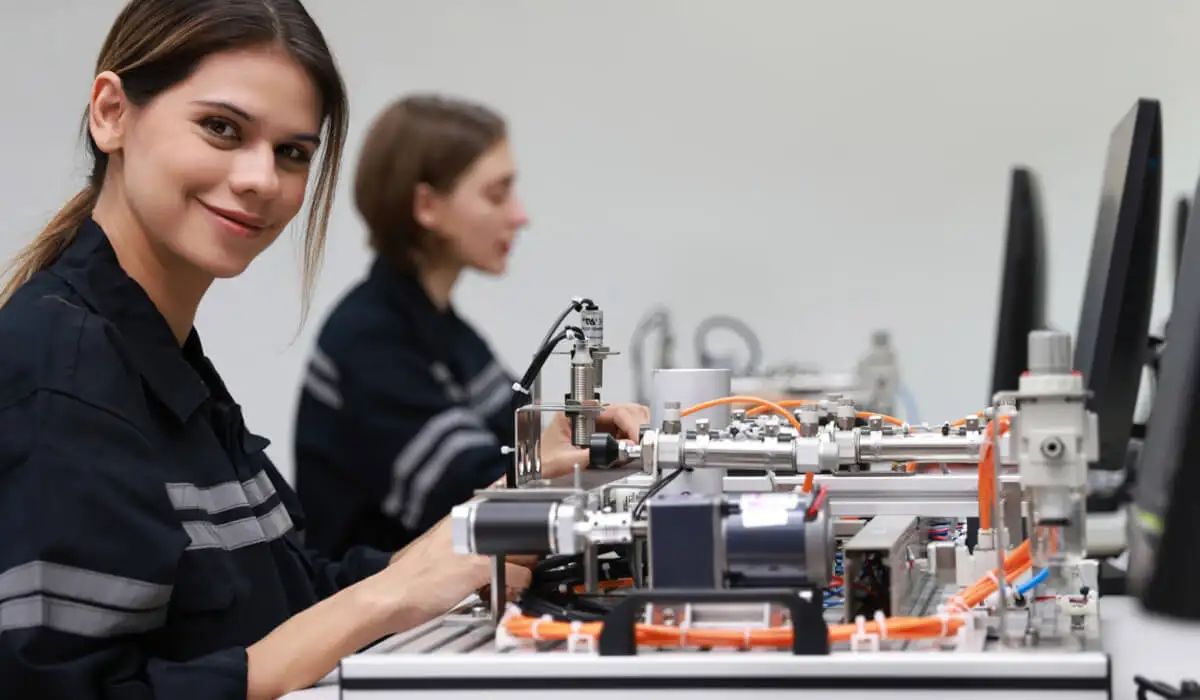

Пневматичні цангові фітинги та з'єднання в обладнанні сервісного центру з електроніки

Швидкороз'ємні з'єднання: ергономіка, безпека та стандартизація

Якщо робочі місця часто переобладнаються, доречно використовувати пневматичні швидкороз'ємні з'єднання, що відповідають поширеним стандартам пропускної здатності (різні «NW»), а також безпечні версії (важливі при від'єднанні під тиском). ПНЕВМАТ пропонує широкий асортимент швидкороз'ємних з'єднань і наконечників для шлангів, а також розподільників для подачі робочого середовища.

На практиці в майстерні:

швидкороз'ємні з'єднання полегшують обслуговування та скорочують простої,
стандартизація одного типу на виробничому майданчику обмежує «колекцію перехідників» та ризик помилок,
для «чистих» застосувань варто стежити за чистотою кінцевих елементів (заглушки, зберігання).

Застосування пневматики в сервісі електроніки – що використовується найчастіше?

Нижче наведено перелік застосувань, які реально зустрічаються в сервісах електроніки, електричних майстернях та відділах технічного обслуговування – разом із зазначенням, які елементи пневматики для них потрібні.

Продування та очищення (але «розумно»)

Типові елементи:

підготовка повітря (фільтр + редуктор),
трубопроводи та з'єднувачі,
швидкороз'ємні з'єднання,
роздавальний блок.

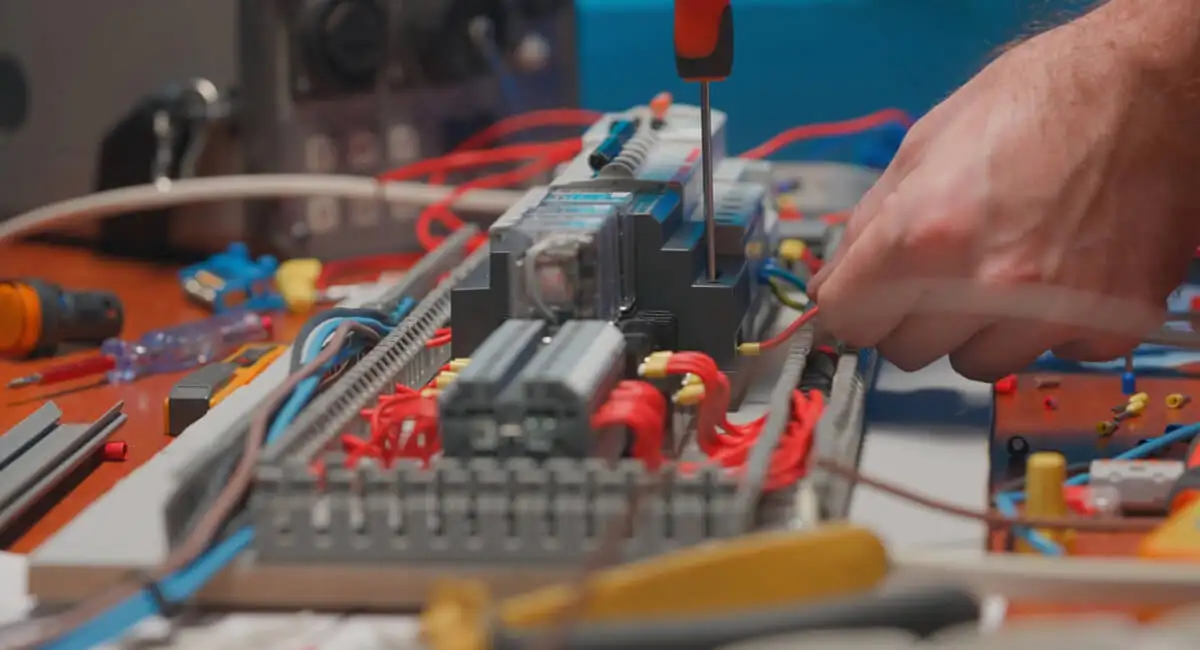

Використання пневматичного пістолета для очищення друкованих плат та компонентів в електромайстерні

Ризики та передові практики:

повітря з конденсатом може «принести більше шкоди, ніж користі» (особливо в імпульсних джерелах живлення, роз’ємах, вентиляторах),
занадто високий тиск = ризик механічного пошкодження делікатних елементів,
контроль тиску на редукторі — це абсолютний мінімум.

Приводи в випробувальних та монтажних приладах

Сервісні служби з обслуговування електроніки використовують прилади, які повинні притискати, встановлювати, блокувати, натискати кнопки, закривати кожухи, утримувати деталі.

Типові елементи:

пневматичні циліндри (стандартні або компактні циліндри),
керуючі клапани (ручні/електроклапани),
підготовка повітря,
фітинги + трубопроводи.

ПНЕВМАТ заявляє, зокрема, про виробництво пневматичних циліндрів та їх регенерацію – це важливо, коли прилади працюють циклічно, а несправність циліндра зупиняє роботу станції.

Підтиск для маніпуляцій та кріплення

В електроніці підтиск є «тихим героєм»:

захоплення та відкладення елементів,
утримання друкованої плати в приладі,
підтримка простих систем pick&place.

Типові елементи контуру:

джерело вакууму (наприклад, ежектор або вакуумний насос),
фільтрація (особливо на стороні всмоктування),
трубопроводи, фітинги, швидкороз'ємні з'єднання,
розподіл на робочі станції.

Навіть якщо сама вакуумна система не є «пневматикою» у класичному розумінні, у практиці цеху вона використовує ту саму екосистему: з'єднувачі, трубопроводи, арматуру, підготовку середовища та обслуговування установки.

Пневматичні інструменти в технічному обслуговуванні електриків

У відділі технічного обслуговування та електричних майстернях пневматичні інструменти використовуються при:

демонтажі/монтажі кожухів, шаф, конструкцій,
роботі в умовах, де електричні інструменти є менш зручними (наприклад, у вологому середовищі, обмеження, пов'язані з безпекою),
очищенні та технічному обслуговуванні.

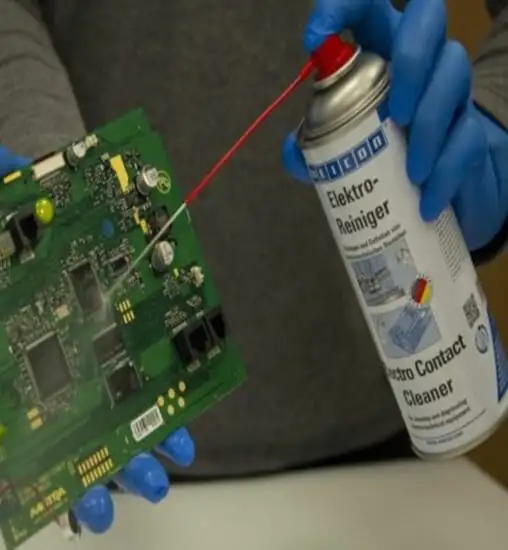

Процес очищення друкованої плати PCB від пилу за допомогою балона зі стиснутим повітрям у майстерні

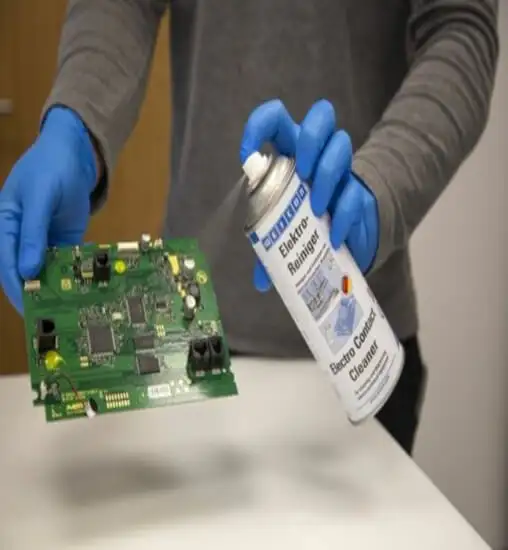

Очищення електричних контактів та мікросхем за допомогою балона зі стиснутим повітрям у сервісному центрі

Тут ключове значення мають:

стабільний тиск і відповідний потік,
швидкороз'ємні з'єднання та шланги потрібного діаметру,
обслуговування та герметичність системи (витрати на стиснене повітря можуть стати неприємною несподіванкою).

«Промисловість у двох словах» — як побудувати пневматичну систему для майстерні, щоб вона була надійною?

Наведена нижче схема підходить як для невеликих майстерень, так і для великих сервісних центрів:

Джерело повітря (компресор + резервуар для повітря)
Сепарація конденсату / попередня фільтрація
Станція підготовки повітря на розподілі (фільтр + редуктор, можливо додаткові модулі)
Розподіл до робочих місць (трубопроводи, розподільники)
«Останній метр»: швидкороз'ємні з'єднання, з'єднувальні шланги, фітинги відповідного діаметру
Виконавчі елементи: пневмоциліндри, клапани, обладнання робочих місць (залежно від застосування)

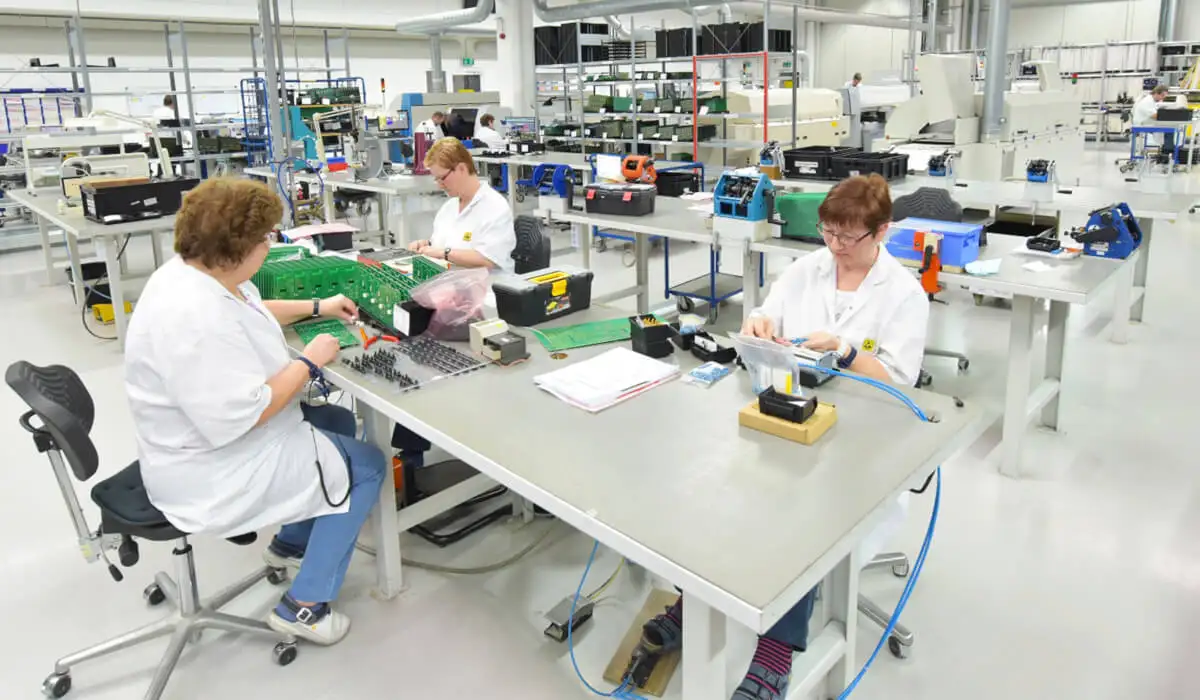

Використання компактних пневмоциліндрів та голчастих тестерів на лінії збірки електронних компонентів

Які переваги дає «модульний» підхід?

простіше розширення,
швидше обслуговування,
менше «викручувань» за допомогою перехідників,
краща повторюваність роботи інструментів і робочих місць.

Як ПНЕВМАТ відповідає потребам електротехнічної майстерні та сервісу електроніки?

З практичної точки зору, ПНЕВМАТ є цікавим партнером для майстерні/підприємства з трьох причин:

1. Широка база елементів «повсякденної пневматики»

пневматичні фітинги (різні типи та матеріали),
швидкороз'ємні з'єднання та з'єднання для шлангів, розподільники, приладдя для підключення.

2. Підготовка стисненого повітря за промисловими стандартами

клапани-фільтри, редуктори, блоки FRL, станції підготовки, модульні рішення.

3. «Допродуктовий» супровід, який на практиці має найбільше значення

проектування та виконання пневматичних установок,
нагляд за технічним обслуговуванням,
аудити енергоефективності,
виробництво та регенерація приводів,
повірювання вимірювальних приладіви.

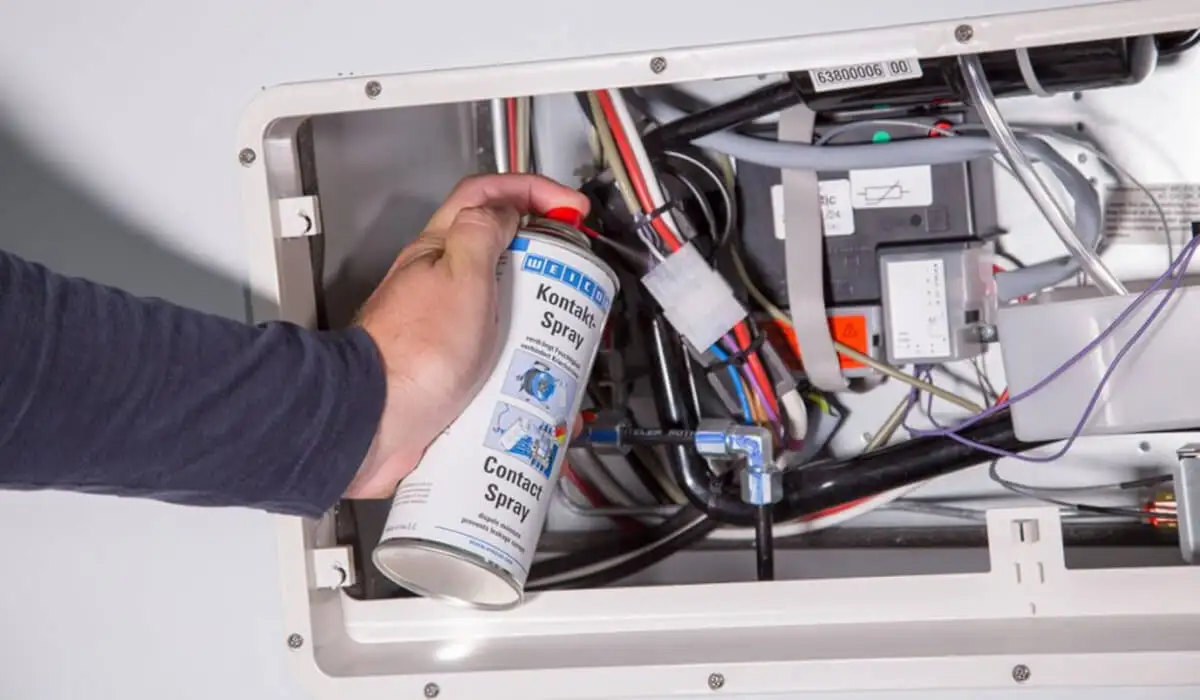

Використання очисного спрею для обслуговування електричних контактів та вузлів у майстерні з електроніки

Це важливо, адже в реальному світі на виробництві перемагає не той, хто придбає найдешевше обладнання, а той, хто:

забезпечує стабільні параметри на робочому місці,
мінімізує витоки,
скорочує простої завдяки стандартизації та зручності обслуговування,
вміє розширювати установку без «переробки всього».

Чек-лист для закупівлі: що найчастіше має бути в добре обладнаній майстерні?

Якщо б ви мали побудувати «пневматичне ядро» електричної майстерні/сервісу електроніки, найчастіше до нього входять:

А. Підготовка повітря

фільтр + редуктор (як мінімум),
модулі / станція підготовки (для декількох робочих місць),
елементи осушення та контроль конденсату.

Б. Розподіл та з'єднання

пневматичні шланги, підібрані за діаметром,
вставні фітинги / гвинтові з'єднання (в тому числі трійники, коліна, перехідники),
швидкороз'ємні з'єднання (бажано стандартизовані в усій майстерні),
розподільники для робочих місць.

В. Процесні застосування

приводи для притискачів та приладів,
клапани (в тому числі електромагнітні клапани для простої автоматизації),
монтажне обладнання та елементи для обслуговування.

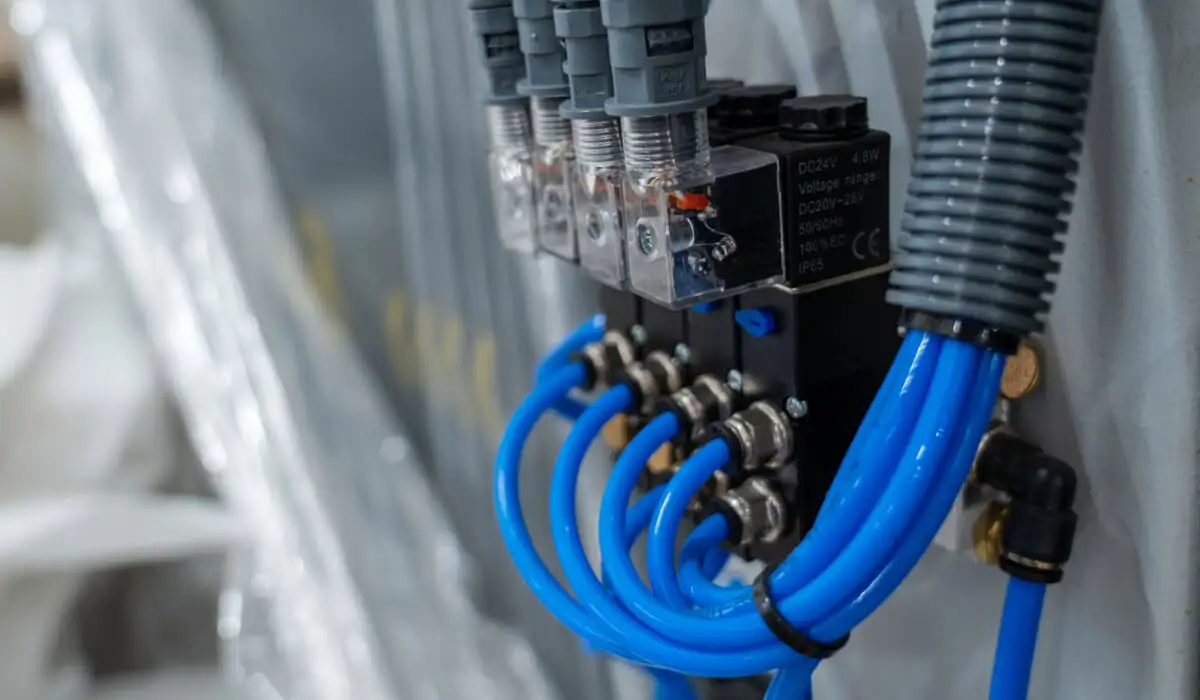

Пневматичні калібровані поліуретанові трубки, підключені до блоку електромагнітних клапанів у майстерні

Найпоширеніші помилки (і як їх уникнути)

1. Відсутність зниження тиску на робочому місці

Наслідок: нестабільна робота інструментів, ризик пошкодження, «випадкові» параметри продувки.

2. Ігнорування конденсату

Наслідок: вода витікає з трубопроводу саме тоді, коли цього не повинно бути.

3. Перерозмір або недорозмір «останнього метра»

Занадто малий діаметр трубопроводу / фітингів = перекриття потоку; у свою чергу, занадто важкі трубопроводи та неправильно підібрані фітинги = відривання з'єднань та негерметичність.

4. Відсутність стандартизації швидкороз'ємних з'єднань

Наслідок: перехідники, витоки, помилки, збільшення часу обслуговування
