Проект технологической установки от Effebi Press не обязательно должен быть сложным!

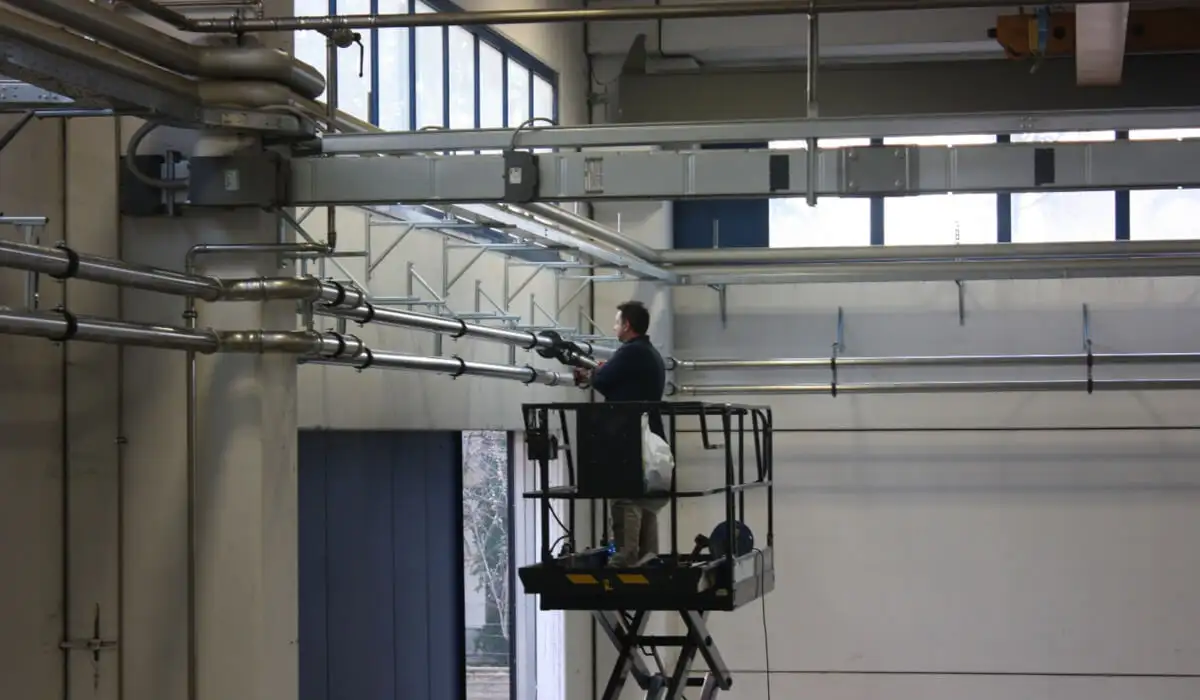

Проектирование технологических установок – практические советы!

Технологические установки являются ключевым элементом инфраструктуры промышленности – они отвечают за передачу и распределение технологических сред: жидкостей, паров, газов, воздуха или химических продуктов. Их правильное проектирование оказывает непосредственное влияние на эффективность, безопасность, гигиену и долговечность производственных процессов. Одним из самых современных монтажных решений в этой области является система зажимов Effebi Press, которая позволяет быстро и надежно производить монтаж без сварки.

Что такое технологические установки?

Технологические установки – это совокупность элементов (труб, соединительных деталей, арматуры, клапанов, опор, датчиков), задачей которых является перемещение и обработка рабочих сред в рамках производственного процесса. Они используются, в частности, в таких отраслях промышленности:

• фармацевтической (очищенная вода, растворы),
• химической (кислоты, щелочи, спирты),
• энергетической (горячая вода, гликоль),
• HVAC (технологическое охлаждение и отопление).

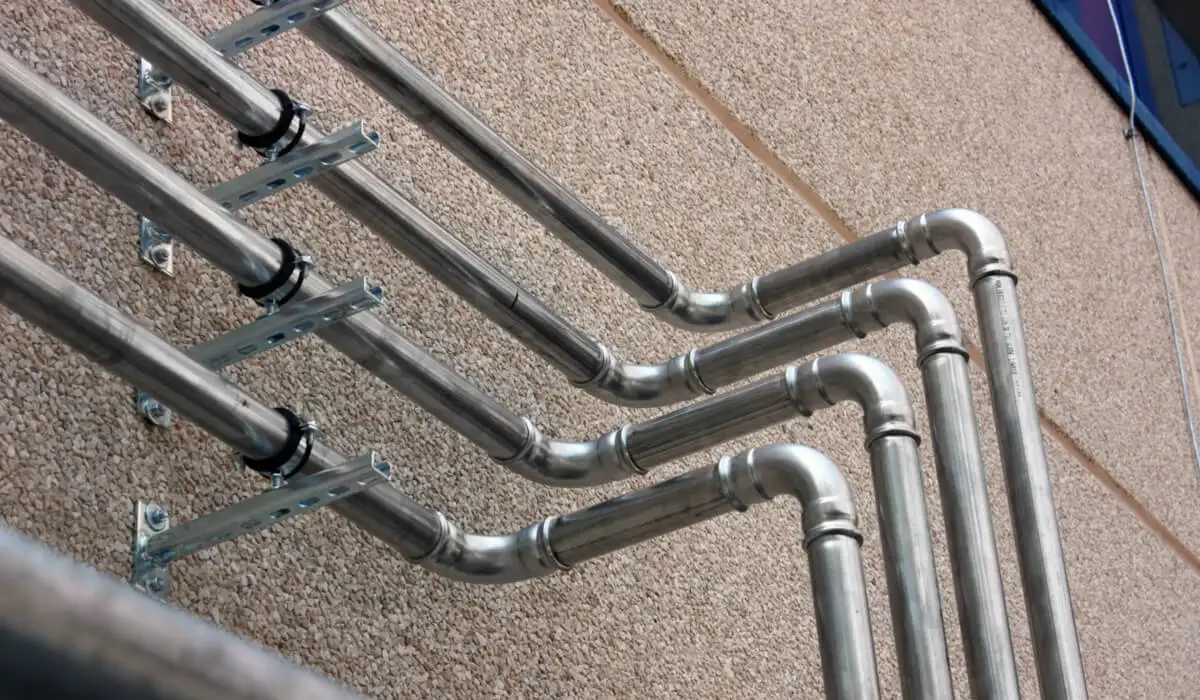

Самым распространенным материалом для их изготовления является нержавеющая сталь AISI 304 или нержавеющая сталь 316L, устойчивая к коррозии, благодаря:

• химической и механической стойкости,
• нейтральности к продукту,
• легкости в соблюдении чистоты,
• соответствия санитарным нормам (GMP, HACCP, FDA).

Этапы проектирования технологических установок

Проектирование технологических установок требует учета как механических, технологических, так и санитарных аспектов. Ключевые этапы:

1. Анализ процесса и выбор среды

• тип среды: вода, химические вещества,
• параметры: давление, температура, расход,
• требования: стерильность, коррозионная стойкость, возможность CIP/SIP.

2. Выбор материалов и диаметров

• соответствие нормам (EN 10312, DIN 11850, ASME BPE),

• гидравлические расчеты (перепады давления, скорость потока),
• Выбор толщины стенки и номинального диаметра (DN).

3. Способ монтажа – сварка или система press-fit?

• сварные установки (TIG): более высокая стоимость, время и санитарные требования,
• прессованные установки (Effebi Press) – быстрый, безопасный и чистый монтаж.

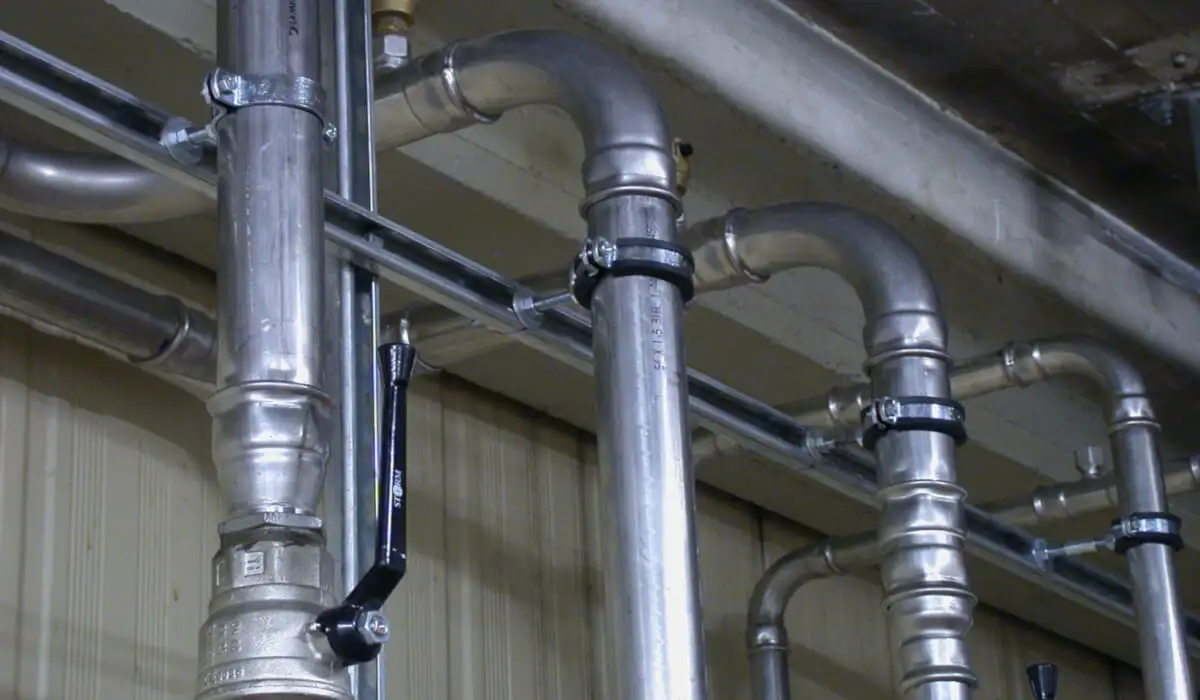

Effebi Press – что это такое и как работает?

Effebi Press – это система тонкостенных труб и соединительных элементов из нержавеющей стали, соединяемых механическим прессованием. Используется для технологических установок в сантехнических, промышленных и HVAC системах.

Состав системы:

• трубы из нержавеющей стали AISI 316L (1.4404) – согласно EN 10312,
• пресс-фитинги диаметром DN 15–108 мм,
• уплотнители EPDM, FKM (Viton), HNBR – подобраны к среде,
• специальные зажимные инструменты (челюсти типа V или M).

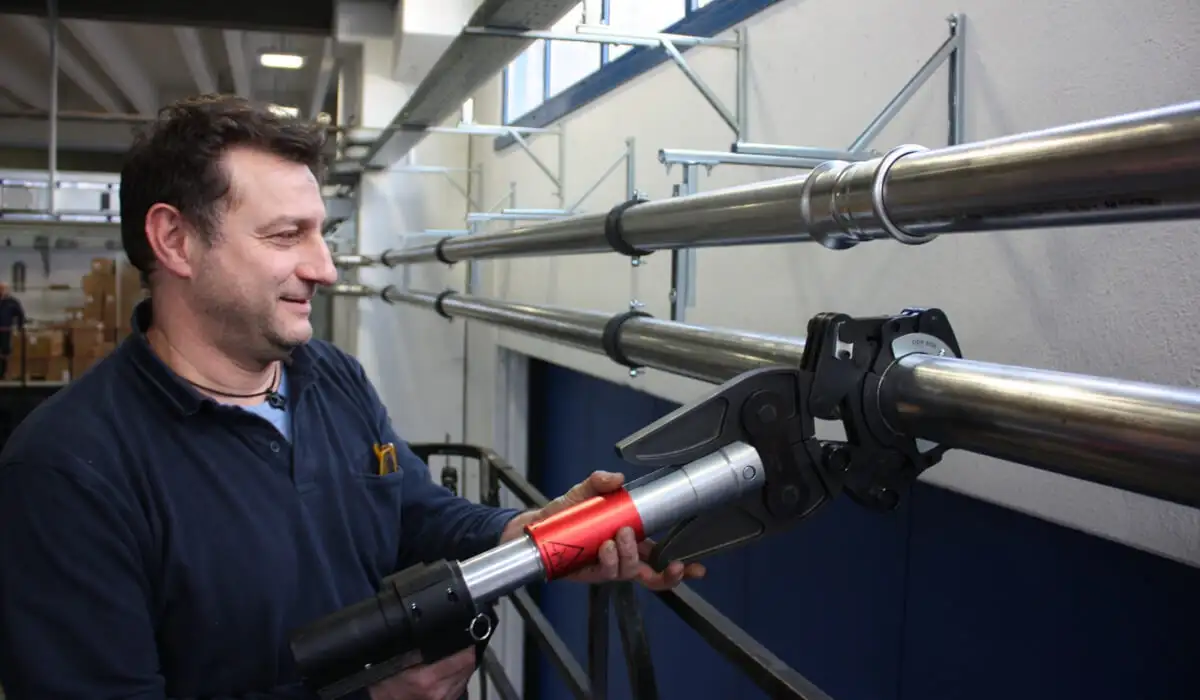

Принцип действия:

• труба вставляется в муфту до обозначенной глубины,
• механический пресс зажимает муфту на трубе, деформируя ее навсегда,
• полученное соединение является герметичным и устойчивым к давлению.

Система до диаметра fi54 предлагает функцию leak before press (LBP), имеющую значение в водопроводных системах – незажатое соединение намеренно пропускает среду, позволяя обнаружить ошибки монтажа перед запуском.

Расчетные формулы – основы проектирования потока

При проектировании технологической установки необходимы гидравлические расчеты. Ключевые уравнения:

Уравнение непрерывности потока:

Q=A⋅v

где:

• Q – интенсивность потока [м³/с],
• A – площадь поперечного сечения трубы [м²],
• v – скорость потока [м/с].

Потери давления (для ламинарного потока):

где:

• λ – коэффициент трения (зависит от Re и шероховатости),
• L – длина трубопровода [м],
• D – внутренний диаметр трубы [м],
• ρ – плотность среды [кг/м³].

Эти значения используются для подбора насосов, клапанов и компенсаторов давления.

Преимущества системы Effebi Press в проектировании установок

Преимущество	Польза
Сварка не требуется	Более быстрая и дешевая установка, отсутствие защитных газов и требований к квалификации сварщика.
Гигиенические соединения	Гладкие поверхности, отсутствие зон залипания, соответствие требованиям HACCP.
Химическая стойкость	Возможность передачи агрессивных сред (после предварительной классификации производителем).
Гибкость сборки	Различные диаметры, отводы, переходники, резьбовые и фланцевые соединения.
Простое расширение	Возможность модернизации и демонтажа без сварки.
Совместимость	Возможность комбинирования с другими системами (например, резьбой, фланцами).

Отраслевое применение системы Effebi Press

Система Effebi Press применяется во многих отраслях промышленности:

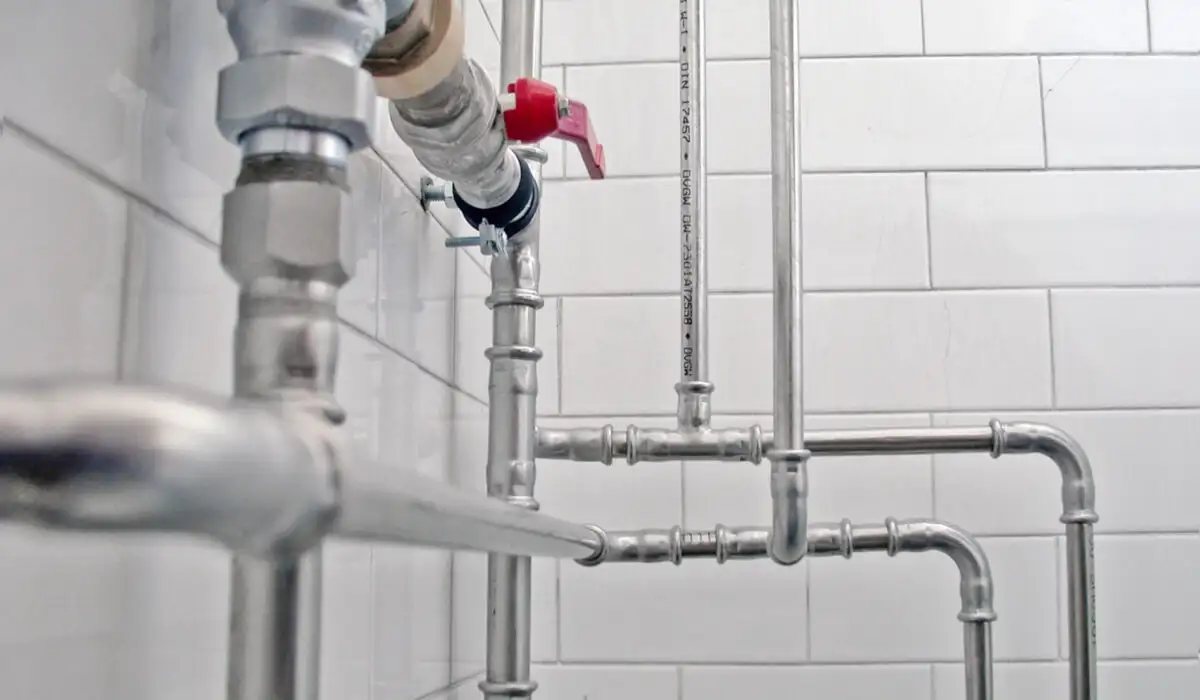

Пищевая промышленность

• установки в пивоварнях и разливных цехах,
• монтаж с использованием уплотнителей EPDM, отвечающих требованиям WRAS

Фармацевтическая и косметическая промышленность

• транспортировка очищенной воды (PW), воды для инъекций (WFI),
• совместимость с SIP/CIP и станциями очистки,
• соответствие стандартам GMP и FDA.

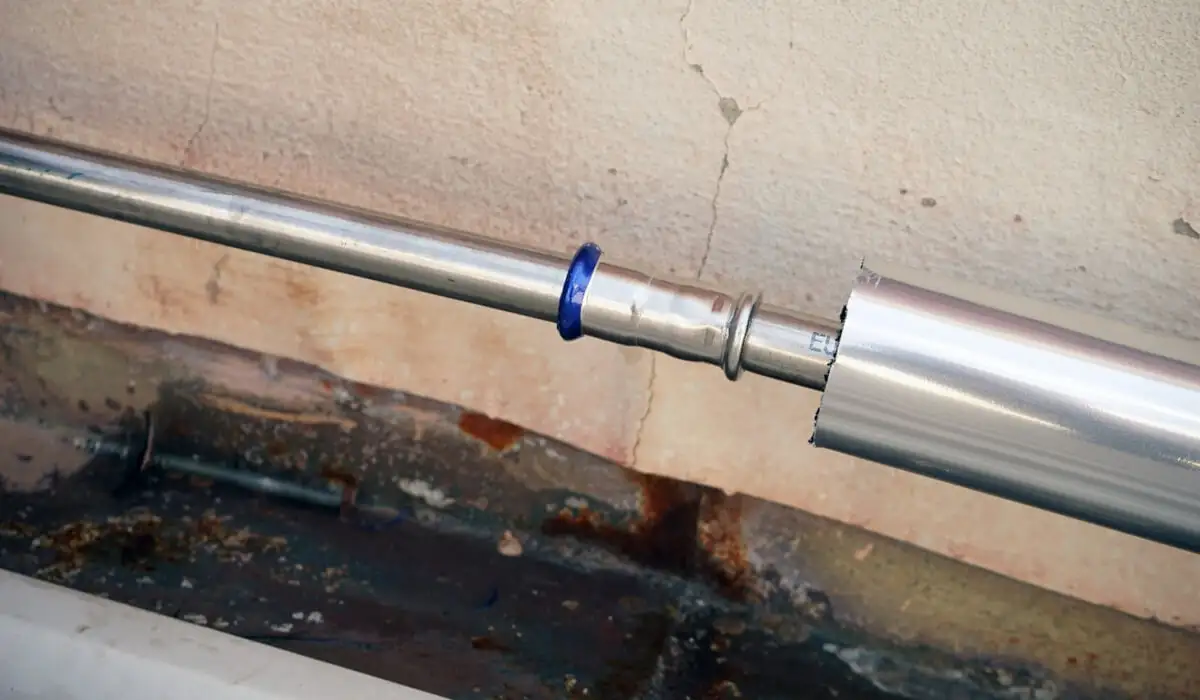

Химическая промышленность

• использование уплотнителей FKM (Viton),
• стойкость в коррозионных средах.

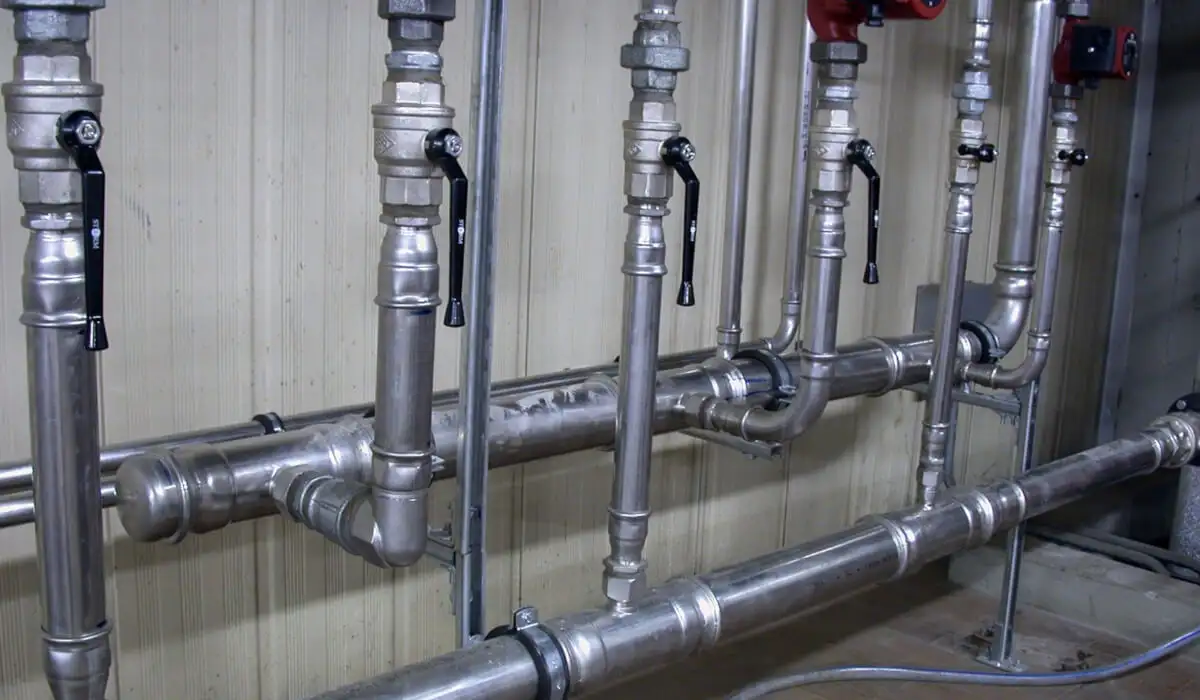

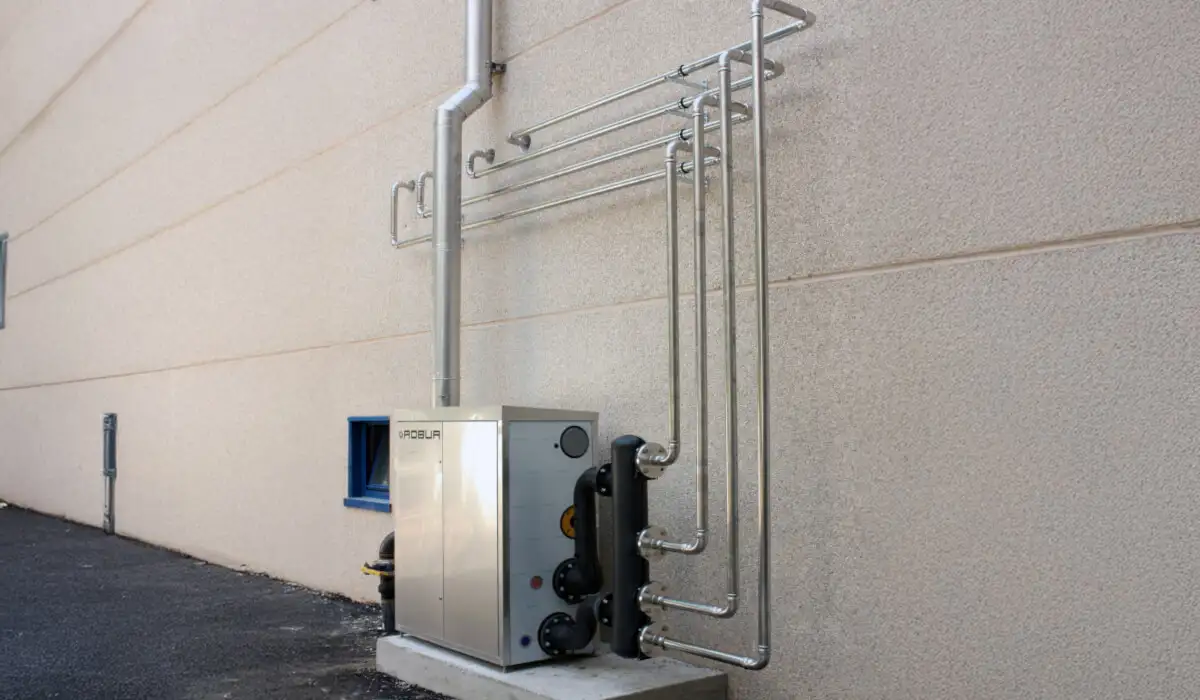

HVAC и энергетическая промышленность

• системы охлаждения, отопления, рекуперации тепла,
• гликолевые и технологические линии,

эстетика и экономия места при монтаже в шахтах.

Практические советы по проектированию

1. Избегайте резких изменений направления – оптимизируйте расположение труб для минимизации потерь давления.
2. Используйте трубные опоры и другие средства для предотвращения прогибов и вибраций – соответствующие рекомендации приведены в каталоге производителя в зависимости от диаметра.
3. Убедитесь в тепловой расширяемости – используйте U-образные компенсаторы или осевые компенсаторы
4. Позаботьтесь о маркировке труб и потока среды – в соответствии со стандартами ISO.
5. Всегда проводите испытания на герметичность – перед запуском системы.
6. Выбирайте трубы с обработкой Ra ≤ 0,8 мкм – для гигиенических применений.
7. Не забывайте об исполнительной документации – содержащей параметры монтажа и сертификаты материалов.
