Проект технологічної установки від Effebi Press не обов'язково має бути складним!

Проектування технологічних установок – практичні поради!

Технологічні установки є ключовим елементом інфраструктури в промисловості – вони відповідають за передачу та розподіл технологічних середовищ: рідин, пари, газів, повітря або хімічних продуктів. Їх правильне проектування безпосередньо впливає на ефективність, безпеку, гігієну та довговічність виробничих процесів. Одним з найсучасніших монтажних рішень у цій галузі є система затискачів Effebi Press, яка дозволяє швидко і надійно виконувати монтаж без зварювання.

Що таке технологічні установки?

Технологічні установки — це сукупність елементів (труб, з'єднувальних деталей, арматури, клапанів, опор, датчиків), завданням яких є переміщення та обробка робочих середовищ у рамках виробничого процесу. Вони використовуються, зокрема, у таких галузях промисловості:

• фармацевтичній (очищена вода, розчини),
• хімічній (кислоти, луги, спирти),
• енергетичній (гаряча вода, гліколь),
• HVAC (технологічне охолодження та опалення).

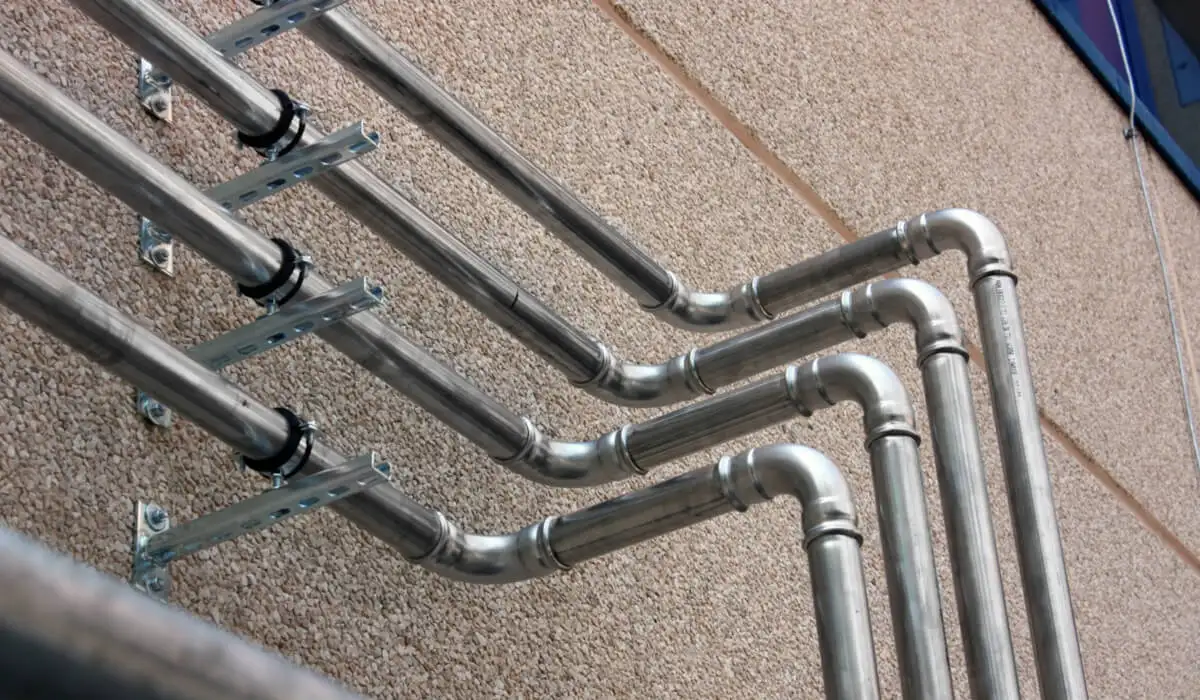

Найпоширенішим матеріалом для їх виготовлення є нержавіюча сталь AISI 304 або нержавіюча сталь 316L, що стійка до корозії, завдяки:

• хімічній та механічній стійкості,
• нейтральності до продукту,
• легкості у дотриманні чистоти,
• відповідності санітарним нормам (GMP, HACCP, FDA).

Етапи проектування технологічних установок

Проектування технологічних установок вимагає врахування як механічних, технологічних, так і санітарних аспектів. Ключові етапи:

1. Аналіз процесу та вибір середовища

• тип середовища: вода, хімічні речовини,
• параметри: тиск, температура, витрата,
• вимоги: стерильність, корозійна стійкість, можливість CIP/SIP.

2. Вибір матеріалів і діаметрів

• відповідність нормам (EN 10312, DIN 11850, ASME BPE),
• гідравлічні розрахунки (перепади тиску, швидкість потоку),
• вибір товщини стінки і номінального діаметра (DN).

3. Спосіб монтажу – зварювання чи система press-fit?

• зварювані установки (TIG): вища вартість, час і санітарні вимоги,
• пресовані установки (Effebi Press) швидкий, безпечний і чистий монтаж.

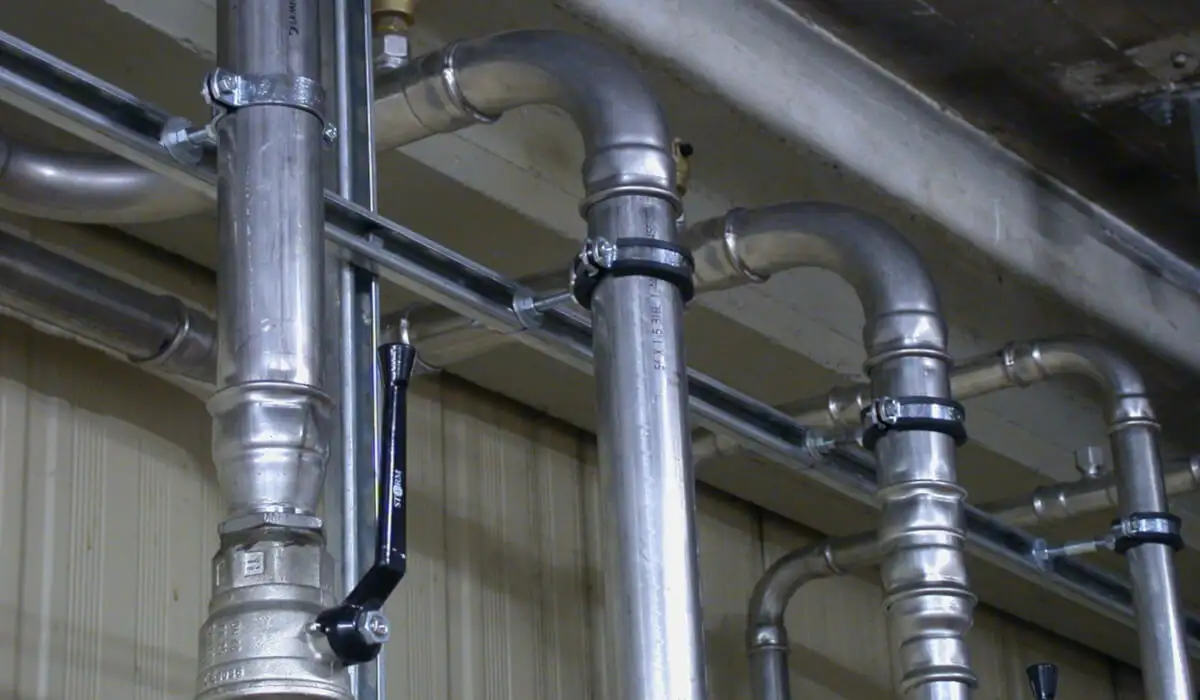

Система Effebi Press – що це таке і як працює?

Effebi Press – це система тонкостінних труб і з'єднувальних елементів з нержавіючої сталі, що з'єднуються механічним пресуванням. Використовується для технологічних установок у сантехнічних, промислових та HVAC-системах.

Склад системи:

• труби з нержавіючої сталі AISI 316L (1.4404) – відповідно до EN 10312,
• прес-фітинги діаметром DN 15–108 мм,
• ущільнювачі EPDM, FKM (Viton), HNBR – підібрані до середовища,
• спеціальні затискні інструменти (щелепи типу «V» або «M»).

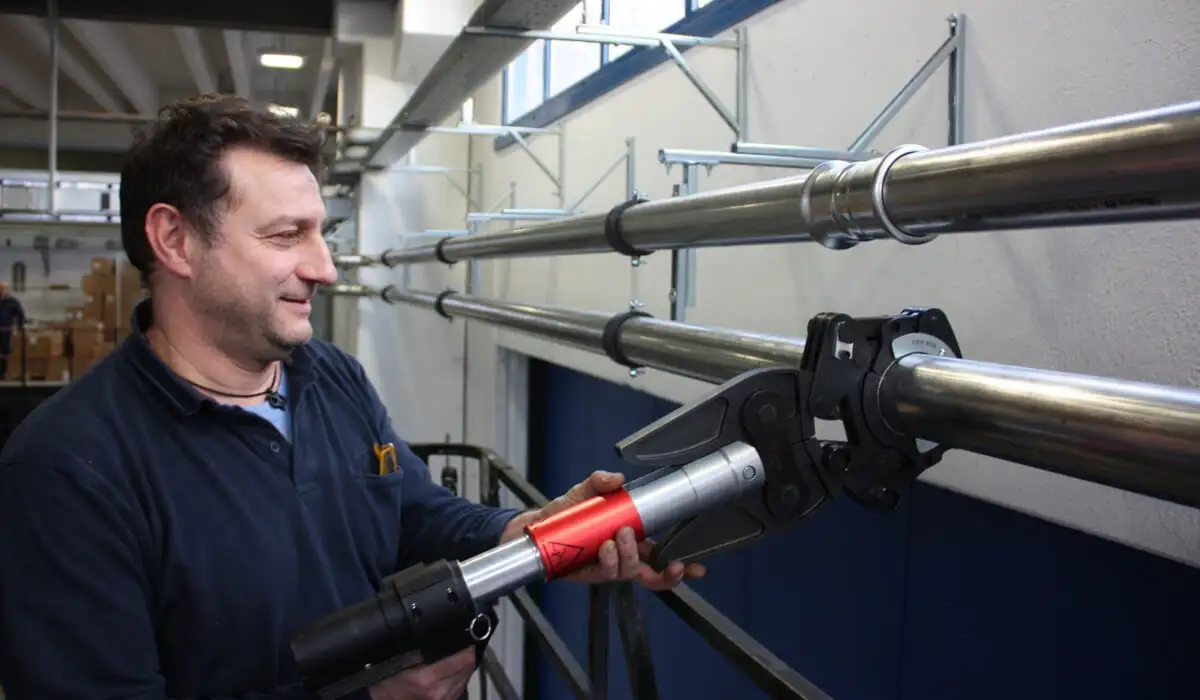

Принцип дії:

• труба вставляється в муфту до позначеної глибини,
• механічний прес затискає муфту на трубі, деформуючи її назавжди,
• отриманий з'єднання є герметичним і стійким до тиску.

Система до діаметра fi54 пропонує функцію «leak before press» (LBP), що має значення в водопровідних системах – незатиснуте з'єднання навмисно пропускає середовище, дозволяючи виявити помилки монтажу перед запуском.

Розрахункові формули – основи проектування потоку

При проектуванні технологічної установки необхідні гідравлічні розрахунки. Ключові рівняння:

Рівняння безперервності потоку:

Q=A⋅v

де:

• Q – інтенсивність потоку [м³/с],
• A – площа поперечного перерізу труби [м²],
• v – швидкість потоку [м/с].

Втрати тиску (для ламінарного потоку):

де:

• λ – коефіцієнт тертя (залежить від Re і шорсткості),
• L – довжина трубопроводу [м],
• D – внутрішній діаметр труби [м],
• ρ – щільність середовища [кг/м³].

Ці значення використовуються для підбору насосів, клапанів і компенсаторів тиску.

Переваги системи Effebi Press у проектуванні установок

Перевага	Користь
Зварювання заборонено	Швидше та дешевше встановлення, без захисних газів та кваліфікації зварювальника
Гігієнічні з'єднання	Гладкі поверхні, відсутність зон затримки, відповідність HACCP
Хімічна стійкість	Можливість передачі агресивних середовищ (після попередньої класифікації з виробником)
Гнучкість складання	Різні діаметри, коліна, перехідні муфти, різьбові та фланцеві переходи
Легке розширення	Можливість модернізації та розбирання без зварювання
Сумісність	Можливість поєднання з іншими системами (наприклад, різьбою, фланцями)

Галузеве застосування системи Effebi Press

Система Effebi Press застосовується в багатьох галузях промисловості:

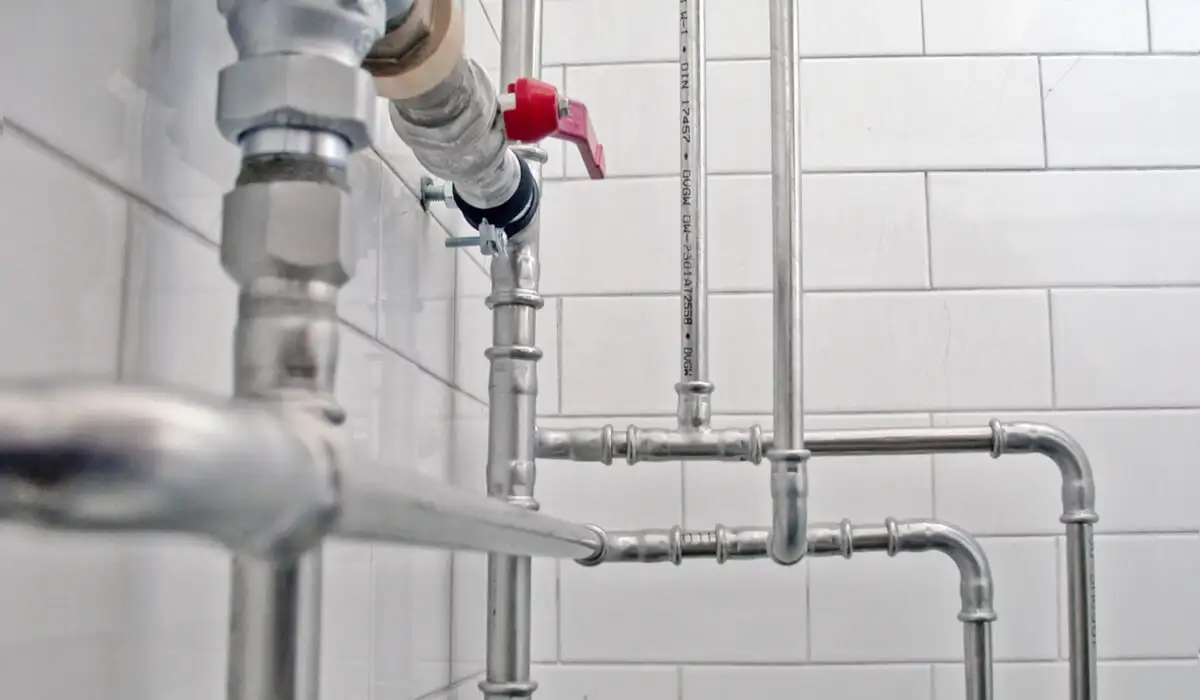

Харчова промисловість

• установки в пивоварнях і розливних цехах,
• монтаж з використанням ущільнювачів EPDM, що відповідають вимогам WRAS.

Фармацевтична та косметична промисловість

• транспортування очищеної води (PW), води для ін'єкцій (WFI),
• сумісність з SIP/CIP та станціями очищення,
• відповідність стандартам GMP та FDA.

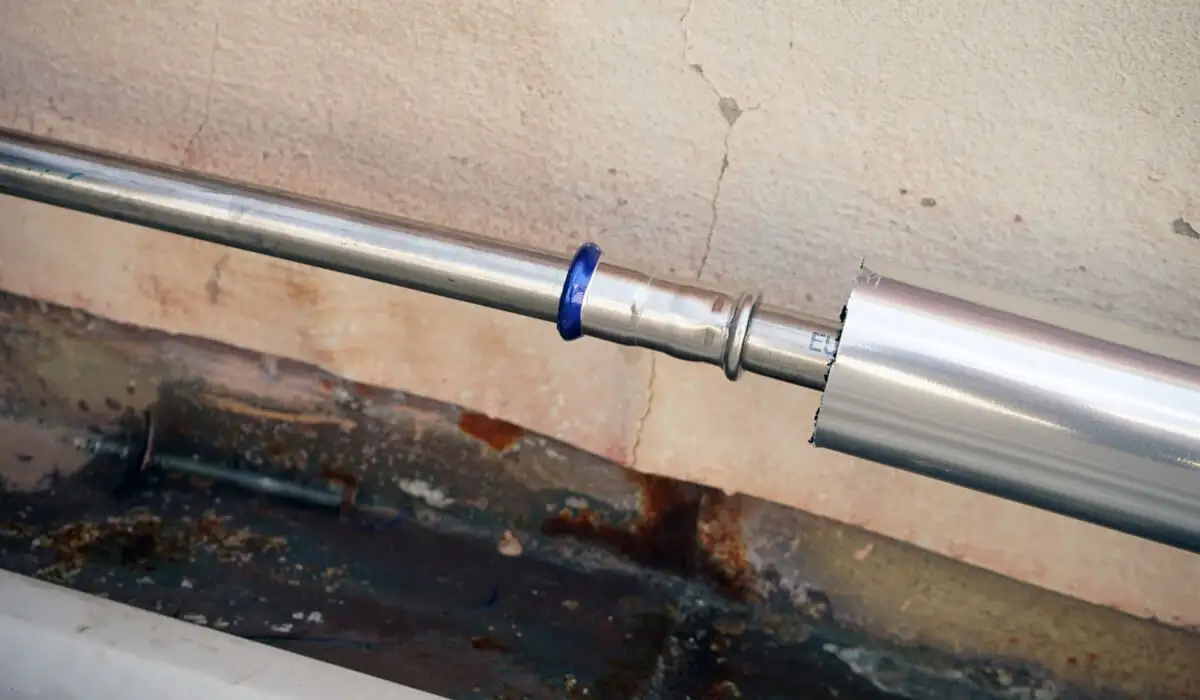

Хімічна промисловість

• використання ущільнювачів FKM (Viton),
• стійкість у корозійних середовищах.

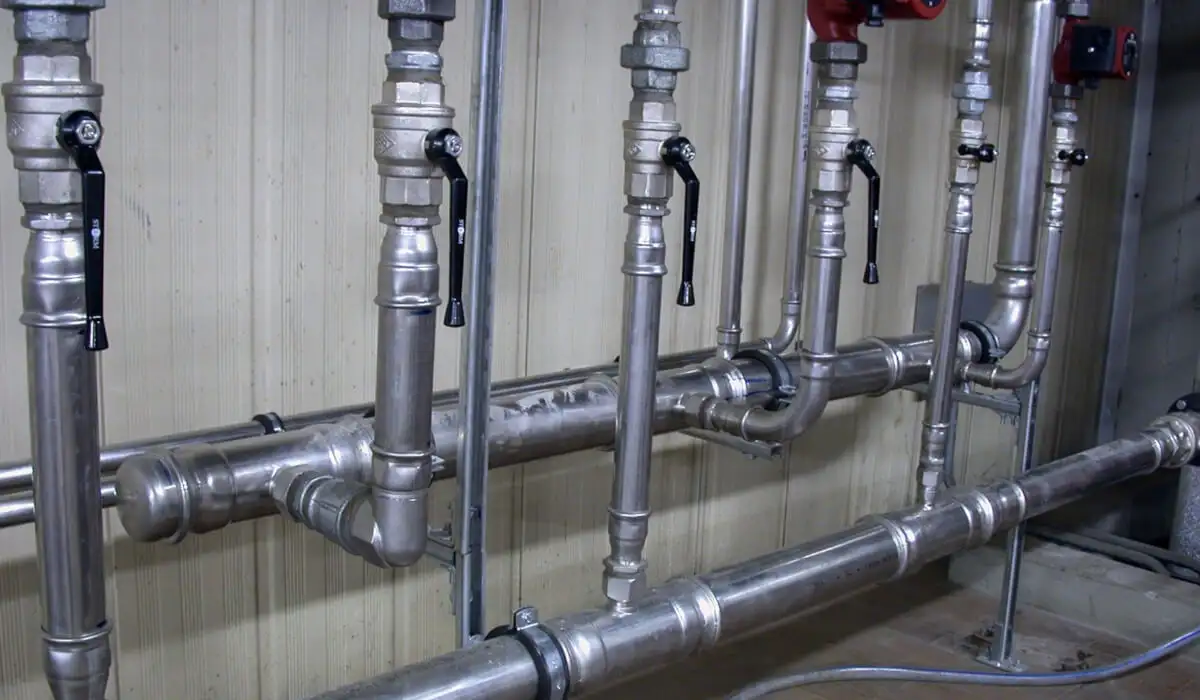

HVAC та енергетична промисловість

• системи охолодження, опалення, рекуперації тепла,
• гліколеві та технологічні лінії,
• естетика та економія місця при монтажі в шахтах.

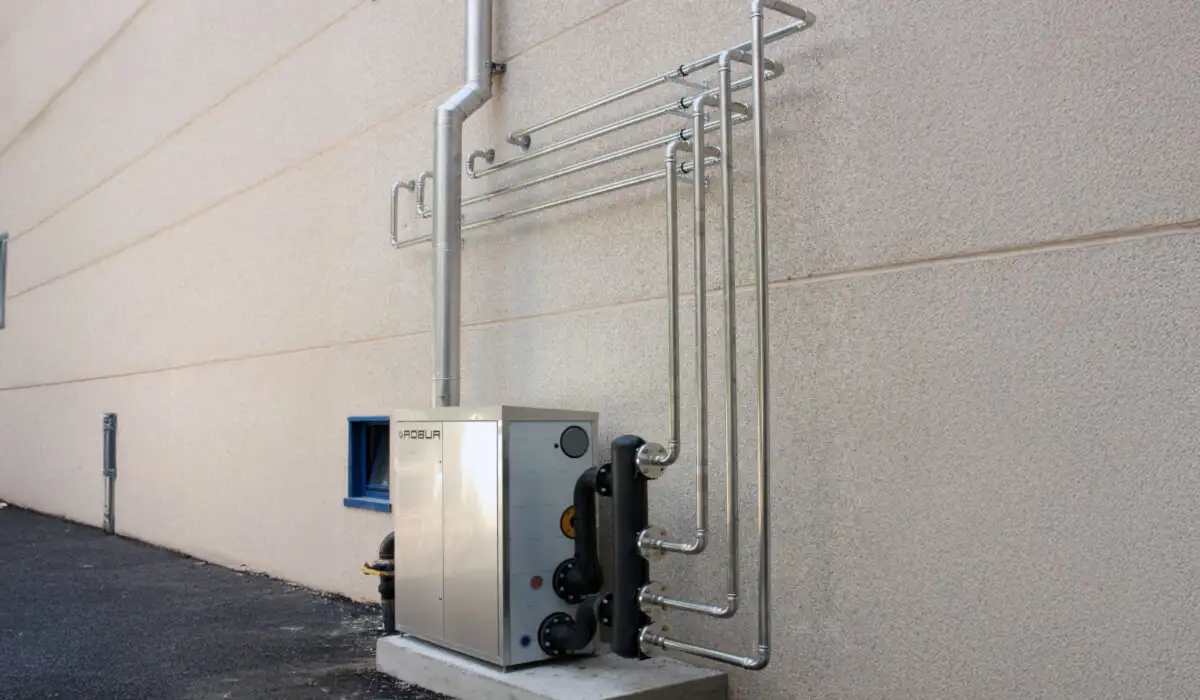

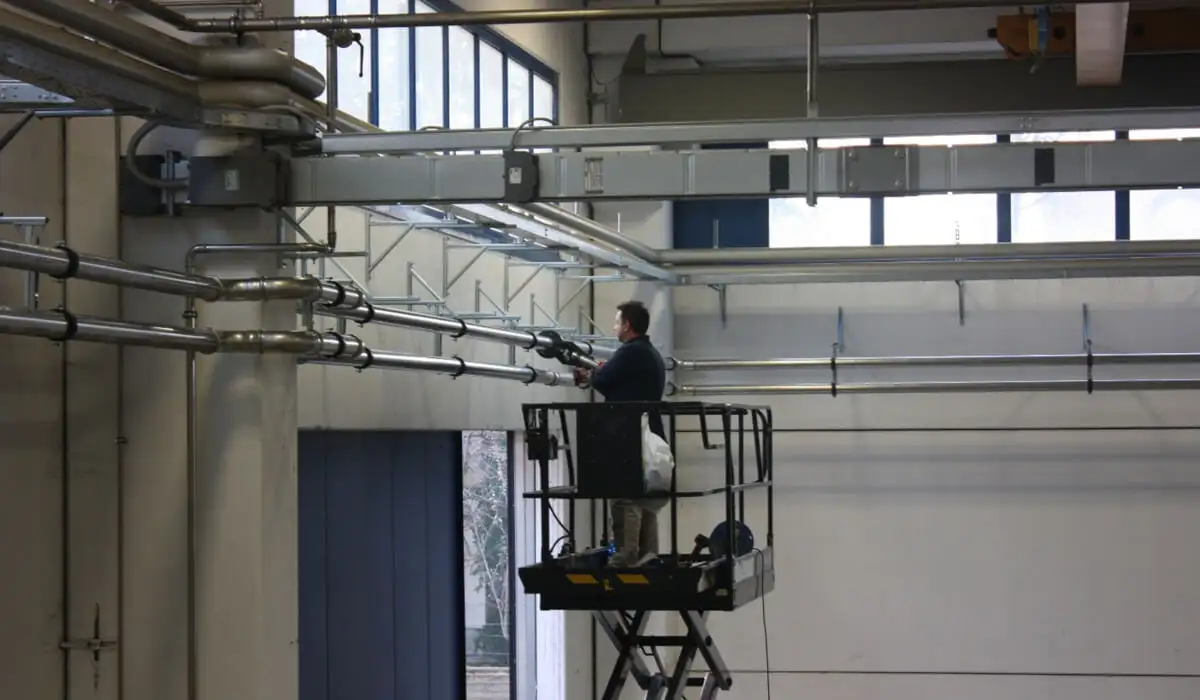

Практичні поради щодо проектування

1. Уникайте різких змін напрямку – оптимізуйте розташування труб для мінімізації втрат тиску.
2. Використовуйте трубні опори та інші засоби для запобігання прогинам і вібраціям – відповідні рекомендації наведені в каталозі виробника залежно від діаметра.
3. Переконайтеся в тепловій розширюваності – використовуйте U-подібні компенсатори або осьові компенсатори
4. Подбайте про маркування труб і потоку середовища – відповідно до стандартів ISO.
5. Завжди проводьте випробування на герметичність – перед запуском системи.
6. Вибирайте труби з обробкою Ra ≤ 0,8 мкм – для гігієнічних застосувань.
7. Не забувайте про виконавчу документацію – що містить параметри монтажу та сертифікати матеріалів.
