Уравнение Фурье на практике

Закон Фурье – какое значение он имеет в пневматике и промышленности?

В промышленной инженерии многие явления, связанные с механикой, потоками или автоматикой, на самом деле имеют значительную тепловую составляющую. Это касается и пневматики. Хотя системы сжатого воздуха чаще всего анализируют с точки зрения давления, потока, герметичности, выбора диаметров или динамики приводов, на практике не менее важны процессы теплообмена. Одним из основных законов, описывающих эти явления, является закон Фурье, также называемый уравнением или формулой Фурье для теплопроводности. Именно он позволяет понять, как и с какой интенсивностью тепловая энергия проникает через стенки труб, корпуса клапанов, осушители, пневматические трубопроводы, пневмоцилиндры или элементы систем сжатого воздуха. С инженерной точки зрения закон Фурье связывает градиент температуры с плотностью теплового потока, а для изотропных материалов он записывается в векторной форме как q=-k∇T, где k – коэффициент теплопроводности, а знак минус означает поток тепла в направлении понижения температуры. На практике это означает, что там, где существует разность температур, возникает тепловой поток, а его интенсивность зависит как от свойств материала, так и от геометрии и условий работы системы.

Что же такое закон Фурье?

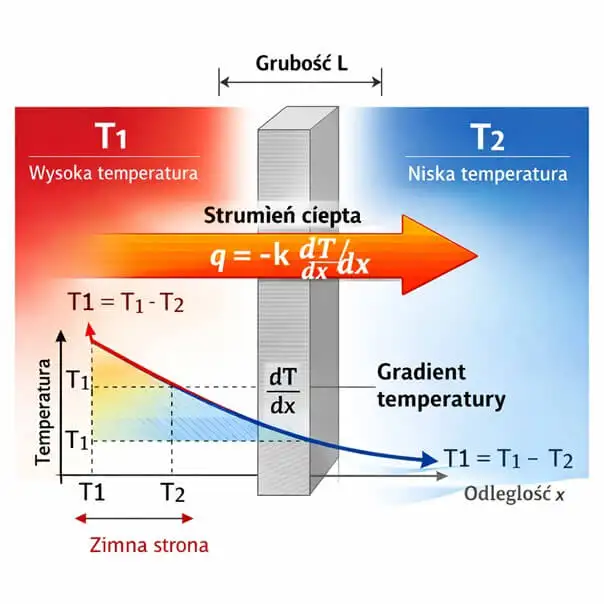

Закон Фурье – это фундаментальный закон теплопроводности. В самом простом, одномерном случае стационарной теплопроводности через плоскую перегородку его записывают в виде:

Q̇ = −kA(dT/dx)

где:

• Q̇ — тепловой поток [Вт],
• k – коэффициент теплопроводности материала [Вт/(м·К)],
• A — площадь поверхности теплопроводности [м²],
• (dT/dx) – градиент температуры в направлении теплового потока.

После упрощения для слоя толщиной L, когда температура с обеих сторон перегородки известна, часто применяют зависимость:

Q̇ = kA(T1 − T2) / L

Эта формула особенно полезна в технических расчетах, поскольку позволяет быстро оценить теплопотери через стенки элементов установок, труб, резервуаров, корпусов и трубопроводов. Чем больше разница температур и чем больше поверхность теплообмена, тем больше тепловой поток. Чем больше толщина перегородки, тем больше тепловое сопротивление, а передача тепла уменьшается. В свою очередь, высокое значение 𝑘 означает материал, хорошо проводящий тепло, например алюминий, тогда как низкое значение указывает на материал, лучше изолирующий, например пластмассы или ПТФЭ.

Почему закон Фурье имеет значение в промышленности?

На промышленном предприятии температура никогда не только «дополнительный» параметр. Она оказывает влияние на долговечность компонентов, точность работы автоматики, стабильность процессов, конденсацию влаги, вязкость сред, безопасность труда и затраты энергии. Закон Фурье является одним из основных инструментов описания этих зависимостей, поскольку позволяет предположить, как быстро тепло будет проникать через определенный материал и как система будет реагировать на изменяющиеся тепловые условия. В промышленной практике это важно, в частности, при проектировании систем сжатого воздуха, подборе материалов для трубопроводов и труб, оценке теплоизоляции, проектировании систем сжатого воздуха, а также при анализе поведения приводов и арматуры, работающих в среде с высокой или низкой температурой.

Недаром тепловые вопросы настолько важны в области подготовки сжатого воздухаv. После сжатия температура воздуха увеличивается, а после его охлаждения начинает появляться конденсат. Компания Kaeser указывает, что при понижении температуры насыщенного сжатого воздуха на 20°F (то есть примерно на 10°C) может сконденсироваться около 50% содержащегося в нем водяного пара. Это очень наглядная иллюстрация того, что перенос тепла и связанное с ним изменение температуры оказывают непосредственное влияние на влажность, качество среды и надежность всей установки.

Закон Фурье и пневматика – где он встречается на практике?

В пневматике закон Фурье не действует «косвенно» к основным явлениям – он соотносит их течение. Пневматическая система – это не только каналы потока и исполнительные элементы, но и совокупность материалов, производящих или ограничивающих теплообмен. Тепло проходит через алюминиевые трубопроводы, корпуса клапанов, резьбовые соединения, элементы подготовки воздуха, корпуса приводов, гибкие шланги и стенки резервуаров. Достаточно различия температур между окружающей средой и окружающей средой, чтобы начать перенос энергии. Это явление впоследствии влияет на температуру среды, точку росы, риск конденсации, стабильность технологических параметров и срок службы уплотнительных материалов.

В пневматике особое значение имеют четыре области, в которых закон Фурье чрезвычайно практичен:

1. Охлаждение сжатого воздуха после сжатия

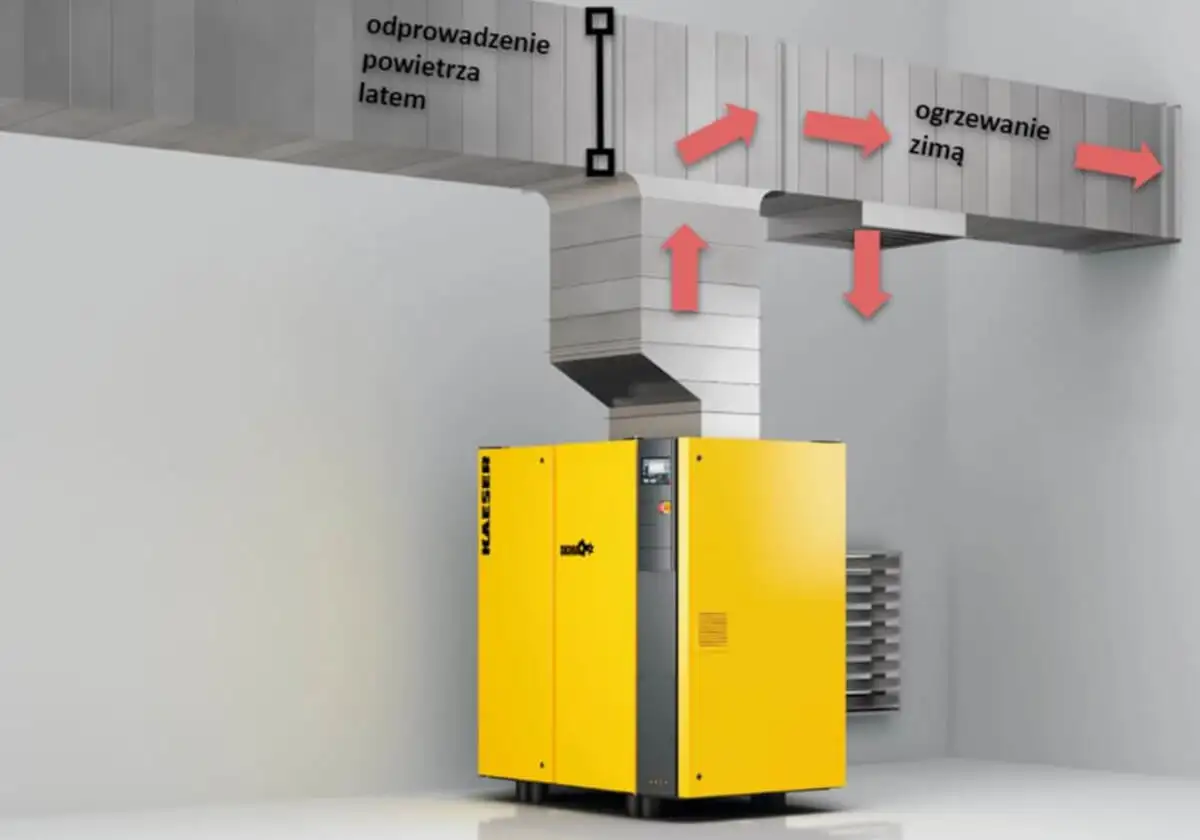

Воздух после сжатия горячий. Это основное последствие термодинамического превращения. Когда горячий сжатый воздух протекает через конечный охладитель в компрессоре, трубопровод или модуль осушки, тепло начинает проникать через стенки этих элементов в более холодное окружение или в охлаждающую среду. Интенсивность этого процесса обрисовывает конкретно закон Фурье. Чем лучше теплопроводность материала стенки и чем больше разница температур, тем быстрее охлаждается среда. Эффект благоприятен с точки зрения подготовки воздуха, но одновременно запускает явление конденсации влаги, которую нужно отвести из установки.

2. Конденсация и точка росы в системе сжатого воздуха

Если температура сжатого воздуха опускается ниже соответствующего уровня, водяной пар начинает конденсироваться. Это означает, что на первый взгляд невидимый теплообмен через трубу, резервуар под давлением или осушитель сжатого воздуха может определить, появится ли вода в последующей части системы. Для пневматики это критический вопрос, поскольку влага снижает долговечность арматуры, может поднимать работу клапанов, влиять на смазку инструментов, ускорять коррозию и ухудшать качество технологических процессов. Поэтому в промышленной практике проектирование системы подготовки воздуха это не только подбор фильтров и осушителей, но и осознанное управление теплообменом на основе законов теплопроводности и конвекции. ПНЕВМАТ подчеркивает, что элементы подготовки сжатого воздуха находят применение, в частности, в лакокрасочных цехах, пневматических инструментах и ​​приводах, то есть везде там, где качество среды оказывает непосредственное влияние на эффективность и долговечность оборудования.

3. Поведение шлангов, труб и соединительных элементов при разных температурах

Материал установки имеет огромное значение с точки зрения теплообмена. Алюминиевая труба будет передавать тепло иначе, чем шланг из пластика, а шланг из ПУ еще иначе, чем классический шланг из полиуретана. С инженерной точки зрения это означает, что, выбирая материал, мы одновременно определяем реакцию установки на изменения температуры. ПНЕВМАТ предлагает алюминиевую установочную систему INFINITY для сжатого воздуха, вакуума и нейтральных газов, с диапазоном от -20 до +80°C и рабочим давлением от -0,99 до 16 бар. Алюминий хорошо производит тепло, что может облегчать отдачу энергии в окружающую среду. В свою очередь тефлоновые шланги PTFE из ассортимента ПНЕВМАТ работают в диапазоне от -70 до +260 °C, имеют низкий коэффициент трения и высокую химическую стойкость, благодаря чему они полезны там, где стандартные шланги не справляются с экстремальными температурными условиями.

4. Работа приводов и арматуры в условиях повышенной или пониженной температуры

Высокая или низкая температура влияет на уплотнения, смазки, монтажные зазоры, расширяемость элементов, сопротивление движению и герметичность приводов. Поэтому закон Фурье имеет значение также для пневматических приводов – из-за их корпуса и штока постоянно происходит обмен теплом с окружающей средой. Если привод работает рядом с горячими машинами, печами, сушильными линиями или в холодильных камерах, он должен быть соответствующим образом подобран по материалу и конструкции. ПНЕВМАТ указывает для своих стандартных приводов температуру среды от 0 до +40 °C, но в то же время предлагает нестандартные выполнения для работы в тяжелых условиях, в частности при высокой температуре и коррозионной среде. Это очень важно с точки зрения инженерной практики, поскольку показывает, что верный выбор привода не может игнорировать тепловой баланс рабочего места.

Как интерпретировать закон Фурье с точки зрения специалиста по техническому обслуживанию?

Для инженера по техническому обслуживанию или проектировщика систем автоматизации закон Фурье можно перевести на несколько конкретных вопросов:

• будет ли воздух в данном участке установки быстро охлаждаться,
• по дороге начнет конденсироваться вода,
• ли материал трубопровода не будет слишком сильно отбирать или накапливать тепло,
• сохранит ли арматура свои параметры при данной тепловой нагрузке,
• нужно ли применять изоляцию, осушение, охлаждение или другой материал исполнения.

Конкретно в этом заключается практическое значение закона Фурье: дело не в самой формуле, а в способности предугадать поведение настоящей системы. Там, где температура не контролируется, обычно возникают эксплуатационные проблемы: коррозия, ухудшение качества воздуха, заедание клапанов, сокращение срока службы уплотнений, нестабильность параметров процесса и более высокие затраты на обслуживание.

Значение коэффициента теплопроводности kw при подборе пневматических компонентов

Примеры значений коэффициента теплопроводности в выбранных материалах:

Материал	Теплопроводность 'k' [Вт/(м·К) ]
бриллиант	900–2320
серебро	429
медь	370–400
золото	317
алюминиевые сплавы	200
латунь	110
никель	90.7
сталь	58
железобетон	1.7
вода	0,6
минеральная вата	0,035–0,045
пенополистирол	0,036
экструдированный полистирол	0,035
пенополиуретан без покрытия	0,035
пенополиуретан в герметичном кожухе	0,025
воздух	0,025

Одним из важнейших параметров в законе Фурье является коэффициент теплопроводности k. Конкретно он описывает, как просто данный материал проводит тепло. В промышленной практике это означает, что два компонента с одинаковыми размерами, но изготовленные из разных материалов, будут совершенно по-разному реагировать на равные условия эксплуатации.

Алюминий, широко используемый в корпусах пневматических элементов и трубопроводных системах, хорошо производит тепло. Благодаря этому он быстро выравнивает температуру с окружающей средой, что может являться преимуществом при охлаждении сжатого воздуха, но в некоторых случаях может также ускорять нежелательное охлаждение среды и способствовать конденсации. С другой стороны, технические пластмассы и ПТФЭ обладают явно другими тепловыми свойствами, благодаря чему у многих применениях помогают ограничивать влияние тепловой среды на среду или, наоборот, ограничивать проникновение энергии из среды в окружающую среду. Это показывает, что выбор шланга, трубы или уплотнения – это не только вопрос химической стойкости или механической прочности. Это также решение, касающееся теплопередачи.

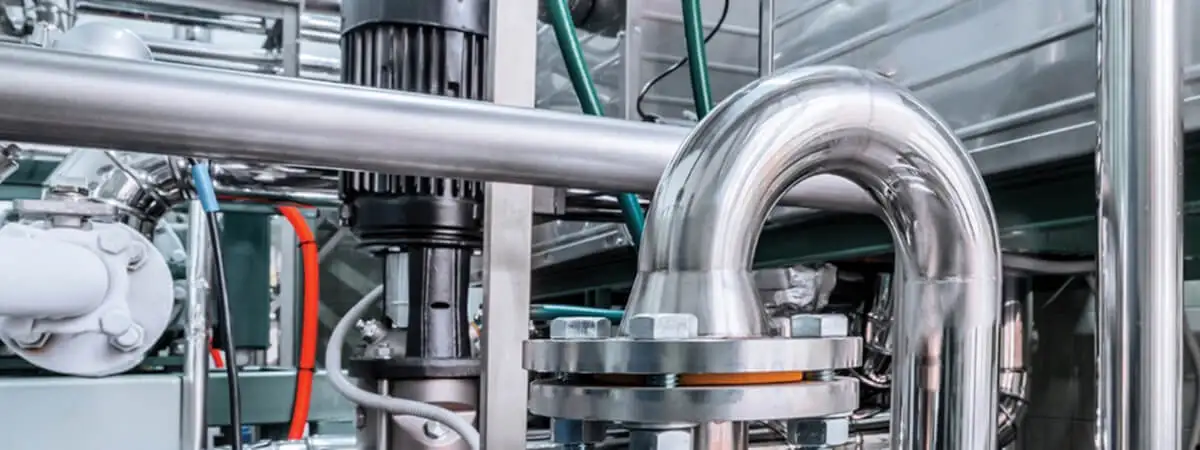

Уравнение Фурье и проектирование систем сжатого воздуха

В хорошо спроектированной системе сжатого воздуха температура является столь же важным параметром, как давление и расход. При проектировании магистрали, ответвлений, точек отбора, станций подготовки воздуха и потребителей необходимо учитывать не только перепады давления, но и то, как воздух будет вести себя с тепловой точки зрения на следующих участках. Если участок между компрессорным и потребителем проходит через прохладный цех, внешнюю зону или район со значительными колебаниями температуры, то теплообмен через стенки системы может существенно изменить температуру среды. Закон Фурье позволяет оценить масштаб этого явления и предусмотреть, следует ли повысить эффективность осушки, изменить материал установки, применить осушение, улучшить систему отвода конденсата или рассмотреть дополнительное тепловое экранирование.

В этом контексте важно предложение ПНЕВМАТ, охватывающее не только продажу компонентов, но и проектирование и выполнение пневматических установок, аудиты энергоэффективности, надзор за техническим обслуживанием и ремонт приводов. Это важно, поскольку тепловые и поточные вопросы редко можно эффективно решить с помощью одного компонента. Обычно требуется системный подход: от компрессора и подготовки воздуха через трубопроводы вплоть до конечного исполнительного элемента.

Где у предложения ПНЕВМАТ закон Фурье имеет особое значение?

Хотя сам закон Фурье закон физики, его практические последствия очень четко прослеживаются в конкретных группах продуктов и услуг.

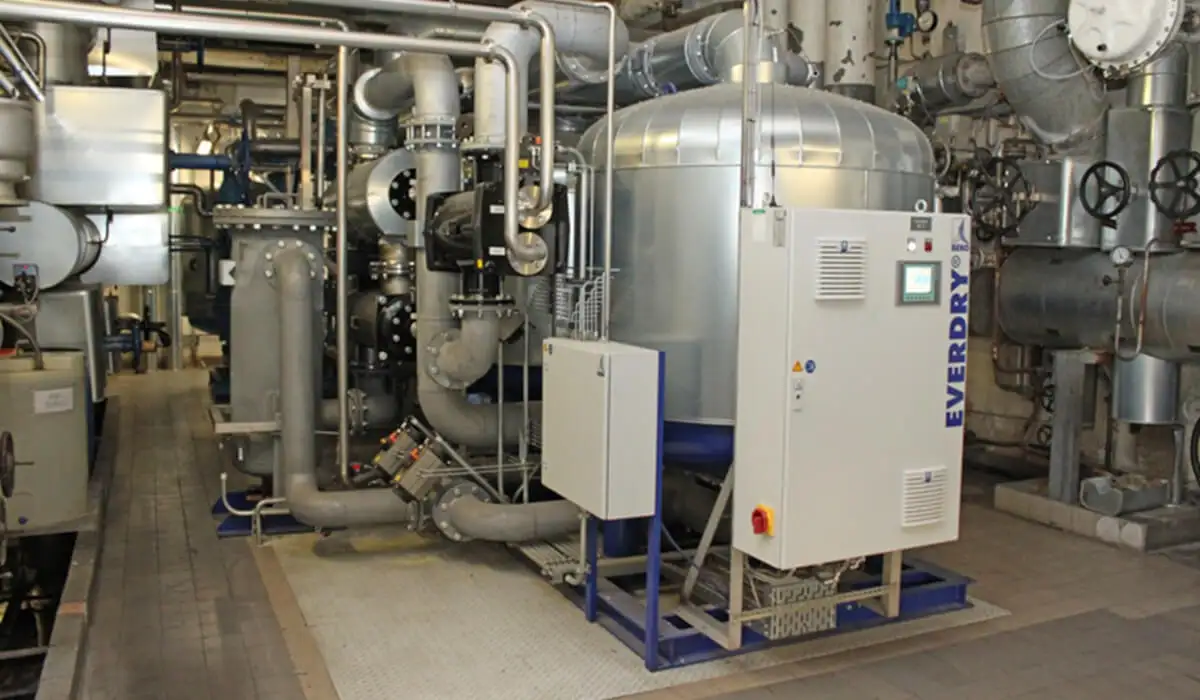

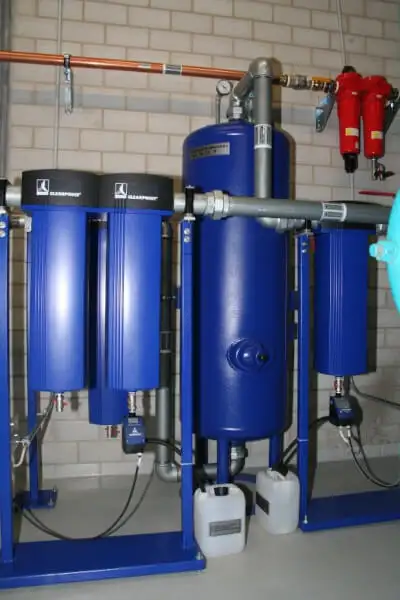

Элементы подготовки сжатого воздуха

Фильтры давления, осушители, редукторы, сепараторы и другие элементы подготовки воздуха работают на стыке механики потоков, термодинамики и теплообмена. Именно здесь охлаждение среды может оказывать существенное влияние на интенсивность сепарации конденсата и достижение соответствующих качественных параметров воздуха. Чем лучше понимается взаимосвязь между температурой, точкой росы и теплопроводностью, тем более эффективно можно подобрать систему обработки среды для конкретного применения. ПНЕВМАТ указывает, что элементы подготовки сжатого воздуха должны применяться, в частности, в лакокрасочных цехах, пневматических инструментах и ​​приводах, то есть в системах, особенно чувствительных к влаге и качеству среды.

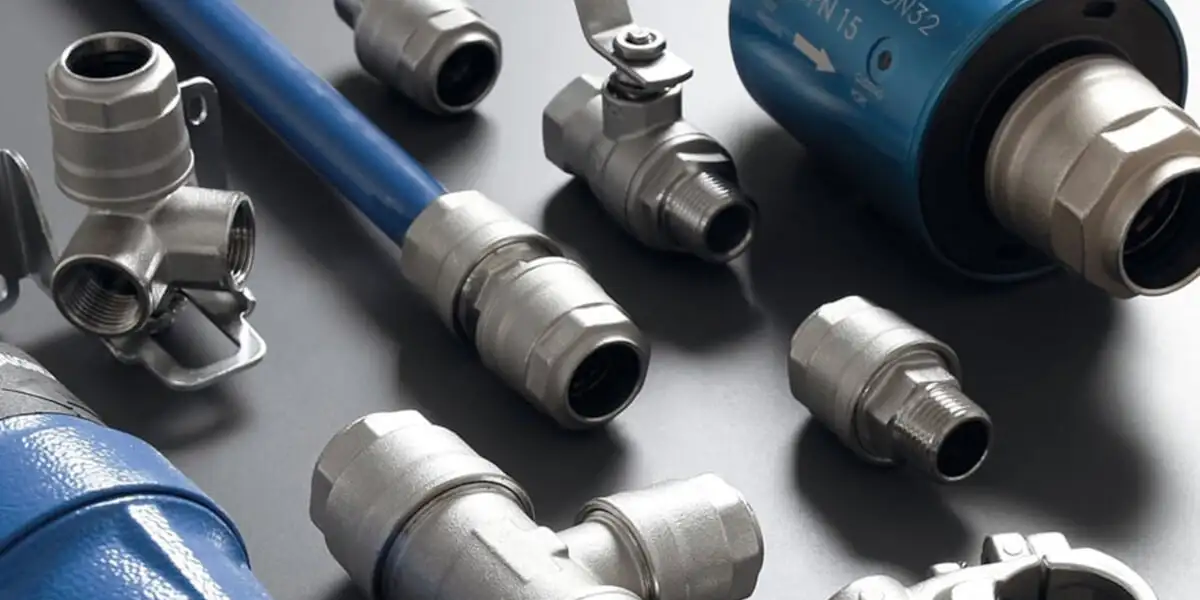

Алюминиевые системы для сжатого воздуха

Система INFINITY, доступная в ПНЕВМАТЕ, включает алюминиевые трубы и соединители для сжатого воздуха, вакуума и нейтральных газов. С точки зрения закона, Фурье алюминий имеет не только конструктивное, но и теплотехническое значение. Стенки системы, хорошо проводящие тепло, влияют на скорость выравнивания температуры среды с окружающей средой и излучения тепла, а следовательно, косвенно – на образование конденсата и стабильность параметров воздуха в магистрали. При правильном проектировании это может работать в пользу системы, но при неправильном размещении и недостаточном отводе воды может привести к эксплуатационным проблемам.

Специальные трубопроводы, в том числе из PTFE

В высокотемпературных и химически требовательных приложениях большое значение имеет материал трубопровода. Тефлоновые шланги из PTFE из ассортимента ПНЕВМАТ работают даже при температуре до +260°C и характеризуются низким коэффициентом трения и высокой химической стойкостью. Это особенно важно там, где классические шланги могут подвергнуться деградации под воздействием температуры или где необходимо ограничить влияние тепловых условий на рабочую среду и долговечность установки. В таких приложениях закон Фурье помогает оценить, как быстро шланг будет отдавать или поглощать тепло и как это повлияет на стабильность работы всей системы.

Пневматические цилиндры и специальные исполнения

Пневматические приводы сильно зависят от температурных условий. Изменение температуры влияет на уплотнение, смазки, сопротивление движению, точность позиционирования и долговечность. Компания ПНЕВМАТ не только производит цилиндры, но предлагает нестандартные исполнения для тяжелых условий эксплуатации, в частности для высоких температур. Это очень важно, поскольку в реальных промышленных условиях привод часто работает не при лабораторных 20 °C, а вблизи горячих сред, технологических линий, сушильных камер или наружных зон. В таких случаях тепловой баланс корпуса привода, штока и крепления имеет такое же практическое значение, как выбор диаметра поршня или необходимой силы.

Закон Фурье и энергоэффективность

В индустрии тепло значит энергию, а энергия значит расходы. Следовательно, закон Фурье опосредован также законом, описывающим потенциальные энергетические потери. Любой неконтролируемый теплообмен может означать неэффективность: перегрев, ненужное охлаждение, большая нагрузка на осушители, худшее качество воздуха, дополнительный конденсат, большая коро зию и более высокие затраты на обслуживание установки. В пневматике, которая сама по себе является энергоемкой средой, каждая деталь, влияющая на стабильность условий работы должна быть проанализирована комплексно. Поэтому услуги ПНЕВМАТ, связанные с аудитами энергоэффективности и проектированием установок, имеют в этом контексте особую ценность: они позволяют взглянуть на систему не только через призму каталожного подбора элементов, но и реальные условия работы всей системы.

Какие ошибки чаще всего допускают, игнорируя закон Фурье?

В промышленной практике очень часто случаются ситуации, когда эксплуатационные проблемы обусловлены не «дефектным изделием», а неучтением тепловых явлений. Типичными ошибками являются:

• подбор трубопроводов и арматуры исключительно с учетом давления, без анализа рабочей температуры,
• неучет риска охлаждения среды и конденсации воды в удаленных участках установки,
• использование стандартных приводов в зонах с повышенной температурой,
• отсутствие обоснованного выбора материала трубопроводов в высокотемпературных системах,
• недооценка роли охладителей, осушителей и сепараторов конденсата,
• анализ точки росы без учета того, как быстро среда отдает тепло в окружающую среду.
