Рівняння Фур'є на практиці

Закон Фур'є — яке значення він має в пневматиці та промисловості?

У промисловій інженерії багато явищ, пов’язаних із механікою, потоками або автоматикою, насправді мають значну теплову складову. Це стосується й пневматики. Хоча системи стисненого повітря найчастіше аналізують з точки зору тиску, потоку, герметичності, вибору діаметрів або динаміки приводів, на практиці не менш важливими є процеси теплообміну. Одним з основних законів, що описують ці явища, є закон Фур'є, який також називають рівнянням або формулою Фур'є для теплопровідності. Саме він дозволяє зрозуміти, як і з якою інтенсивністю теплова енергія проникає через стінки труб, корпуси клапанів, корпуси осушувачів, пневматичні трубопроводи, пневмоциліндри або елементи систем стисненого повітря. З інженерної точки зору закон Фур'є пов'язує градієнт температури з щільністю теплового потоку, а для ізотропних матеріалів він записується у векторній формі як q=-k∇T, де k — коефіцієнт теплопровідності, а знак мінус означає потік тепла у напрямку зниження температури. На практиці це означає, що там, де існує різниця температур, виникає тепловий потік, а його інтенсивність залежить як від властивостей матеріалу, так і від геометрії та умов роботи системи.

Що ж таке закон Фур'є?

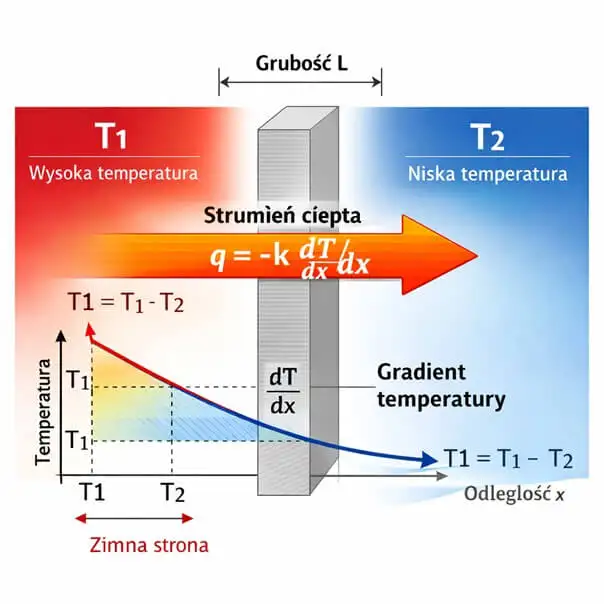

Закон Фур'є — це фундаментальний закон теплопровідності. У найпростішому, одновимірному випадку стаціонарної теплопровідності через плоску перегородку його записують у вигляді:

Q̇ = −kA(dT/dx)

де:

• Q̇ — тепловий потік [Вт],
• k — коефіцієнт теплопровідності матеріалу [Вт/(м·К)],
• A — площа поверхні теплопровідності [м²],
• (dT/dx) — градієнт температури у напрямку теплового потоку.

Після спрощення для шару товщиною L, коли температура по обидва боки перегородки відома, часто застосовують залежність:

Q̇ = kA(T1 − T2) / L

Ця формула є особливо корисною в технічних розрахунках, оскільки дозволяє швидко оцінити тепловтрати через стінки елементів установок, труб, резервуарів, корпусів та трубопроводів. Чим більша різниця температур і чим більша поверхня теплообміну, тим більший тепловий потік. Чим більша товщина перегородки, тим більший тепловий опір, а передача тепла зменшується. У свою чергу, високе значення 𝑘 означає матеріал, що добре проводить тепло, як-от алюміній, тоді як низьке значення вказує на матеріал, що краще ізолює, як-от пластмаси чи ПТФЕ.

Чому закон Фур'є має значення в промисловості?

На промисловому підприємстві температура ніколи не є лише «додатковим» параметром. Вона впливає на довговічність компонентів, точність роботи автоматики, стабільність процесів, конденсацію вологи, в'язкість середовищ, безпеку праці та витрати енергії. Закон Фур'є є одним з основних інструментів опису цих залежностей, оскільки дозволяє передбачити, як швидко тепло проникатиме через певний матеріал і як система реагуватиме на мінливі теплові умови. У промисловій практиці це має значення, зокрема, при проектуванні систем стисненого повітря, підборі матеріалів для трубопроводів і труб, оцінці теплоізоляції, проектуванні систем стисненого повітря, а також при аналізі поведінки приводів та арматури, що працюють у середовищі з високою або низькою температурою.

Недарма теплові питання є настільки важливими в області підготовки стисненого повітря. Після стиснення температура повітря зростає, а після його охолодження починає з’являтися конденсат. Компанія Kaeser вказує, що при зниженні температури насиченого стисненого повітря на 20°F (тобто приблизно на 10°C) може сконденсуватися близько 50% водяної пари, що міститься в ньому. Це дуже наочна ілюстрація того, що перенесення тепла та пов'язана з ним зміна температури безпосередньо впливають на вологість, якість середовища та надійність всієї установки.

Закон Фур'є та пневматика – де він зустрічається на практиці?

У пневматиці закон Фур'є не діє «побічно» до основних явищ – він співвизначає їхній перебіг. Пневматична система – це не лише канали потоку та виконавчі елементи, а й сукупність матеріалів, що проводять або обмежують теплообмін. Тепло проходить через алюмінієві трубопроводи, корпуси клапанів, різьбові з'єднання, елементи підготовки повітря, корпуси приводів, гнучкі шланги та стінки резервуарів. Достатньо різниці температур між середовищем та навколишнім середовищем, щоб почався перенос енергії. Це явище згодом впливає на температуру середовища, точку роси, ризик конденсації, стабільність технологічних параметрів та термін служби ущільнювальних матеріалів.

У пневматиці особливе значення мають чотири області, в яких закон Фур'є є надзвичайно практичним:

1. Охолодження стисненого повітря після стиснення

Повітря після стиснення є гарячим. Це основний наслідок термодинамічного перетворення. Коли гаряче стиснене повітря протікає через кінцевий охолоджувач у компресорі, трубопровід або модуль осушення, тепло починає проникати через стінки цих елементів у холодніше оточення або до охолоджувального середовища. Інтенсивність цього процесу описує саме закон Фур'є. Чим краща теплопровідність матеріалу стінки і чим більша різниця температур, тим швидше охолоджується середовище. Ефект є сприятливим з точки зору підготовки повітря, але водночас запускає явище конденсації вологи, яку потрібно відвести з установки.

2. Конденсація та точка роси в системі стисненого повітря

Якщо температура стисненого повітря опускається нижче відповідного рівня, водяна пара починає конденсуватися. Це означає, що на перший погляд «невидимий» теплообмін через трубу, резервуар під тиском або осушувач стисненого повітря може визначити, чи з'явиться вода в подальшій частині системи. Для пневматики це критичне питання, оскільки волога знижує довговічність арматури, може порушувати роботу клапанів, впливати на змащування інструментів, прискорювати корозію та погіршувати якість технологічних процесів. Тому в промисловій практиці проектування системи підготовки повітря — це не лише підбір фільтрів та осушувачів, а й усвідомлене управління теплообміном на основі законів теплопровідності та конвекції. ПНЕВМАТ підкреслює, що елементи підготовки стисненого повітря знаходять застосування, зокрема, у лакофарбових цехах, пневматичних інструментах та приводах, тобто скрізь там, де якість середовища має безпосередній вплив на ефективність та довговічність обладнання.

3. Поведінка шлангів, труб та з'єднувальних елементів за різних температур

Матеріал інсталяції має величезне значення з точки зору теплообміну. Алюмінієва труба передаватиме тепло інакше, ніж шланг із пластику, а шланг із ПУ — ще інакше, ніж класичний шланг із поліуретану. З інженерної точки зору це означає, що, обираючи матеріал, ми одночасно визначаємо реакцію інсталяції на зміни температури. ПНЕВМАТ пропонує алюмінієву інсталяційну систему INFINITY для стисненого повітря, вакууму та нейтральних газів, з діапазоном роботи від -20 до +80°C та робочим тиском від -0,99 до 16 бар. Алюміній добре проводить тепло, що може полегшувати віддачу енергії в навколишнє середовище. У свою чергу, тефлонові шланги PTFE з асортименту ПНЕВМАТ працюють у діапазоні від -70 до +260 °C, мають низький коефіцієнт тертя та високу хімічну стійкість, завдяки чому вони корисні там, де стандартні шланги не справляються з екстремальними температурними умовами.

4. Робота приводів та арматури в умовах підвищеної або зниженої температури

Висока або низька температура впливає на ущільнення, мастила, монтажні зазори, розширюваність елементів, опір руху та герметичність приводів. Тому закон Фур'є має значення також для пневматичних приводів – через їх корпус і шток постійно відбувається обмін теплом з навколишнім середовищем. Якщо привід працює поруч із гарячими машинами, печами, сушильними лініями або в холодильних камерах, він повинен бути відповідним чином підібраний за матеріалом та конструкцією. ПНЕВМАТ вказує для своїх стандартних приводів температуру середовища від 0 °C до +40 °C, але водночас пропонує нестандартні виконання для роботи в важких умовах, зокрема при високій температурі та в корозійному середовищі. Це дуже важливо з точки зору інженерної практики, оскільки показує, що правильний вибір приводу не може ігнорувати тепловий баланс робочого місця.

Як інтерпретувати закон Фур'є з точки зору фахівця з технічного обслуговування?

Для інженера з технічного обслуговування або проектувальника систем автоматизації закон Фур'є можна перекласти на кілька дуже конкретних питань:

• чи буде повітря в даній ділянці установки швидко охолоджуватися,
• чи по дорозі почне конденсуватися вода,
• чи матеріал трубопроводу не буде занадто сильно відбирати або накопичувати тепло,
• чи збереже арматура свої параметри при даному тепловому навантаженні,
• чи потрібно застосовувати ізоляцію, осушення, охолодження або інший матеріал виконання.

Саме в цьому полягає практичне значення закону Фур'є: справа не в самій формулі, а в можливості передбачити поведінку реальної системи. Там, де температура не контролюється, зазвичай згодом виникають експлуатаційні проблеми: корозія, погіршення якості повітря, заїдання клапанів, скорочення терміну служби ущільнень, нестабільність параметрів процесу та вищі витрати на обслуговування.

Значення коефіцієнта теплопровідності kw при підборі пневматичних компонентів

Приклади значень коефіцієнта теплопровідності у вибраних матеріалах:

Матеріал	Теплопровідність 'k” [ Вт/(м·K) ]
діамант	900–2320
срібло	429
мідь	370–400
золото	317
алюмінієві сплави	200
латунь	110
нікель	90,7
сталь	58
залізобетон	1.7
вода	0,6
мінеральна вата	0,035–0,045
пінопласт	0,036
екструдований полістирол	0,035
пінополіуретан без покриття	0,035
пінополіуретан у герметичній оболонці	0,025
повітря	0,025

Одним із найважливіших параметрів у законі Фур’є є коефіцієнт теплопровідності k. Саме він визначає, наскільки легко даний матеріал проводить тепло. У промисловій практиці це означає, що два компоненти з однаковими розмірами, але виготовлені з різних матеріалів, будуть абсолютно по-різному реагувати на однакові умови експлуатації.

Алюміній, який широко використовується в корпусах пневматичних елементів та трубопровідних системах, добре проводить тепло. Завдяки цьому він швидко вирівнює температуру з навколишнім середовищем, що може бути перевагою при охолодженні стисненого повітря, але в деяких випадках може також прискорювати небажане охолодження середовища та сприяти конденсації. З іншого боку, технічні пластмаси та ПТФЕ мають явно інші теплові властивості, завдяки чому в багатьох застосуваннях допомагають обмежувати вплив теплового середовища на середовище або, навпаки, обмежувати проникнення енергії з середовища в навколишнє середовище. Це показує, що вибір шланга, труби або ущільнення — це не лише питання хімічної стійкості або механічної міцності. Це також рішення, що стосується теплопередачі.

Рівняння Фур'є та проектування систем стисненого повітря

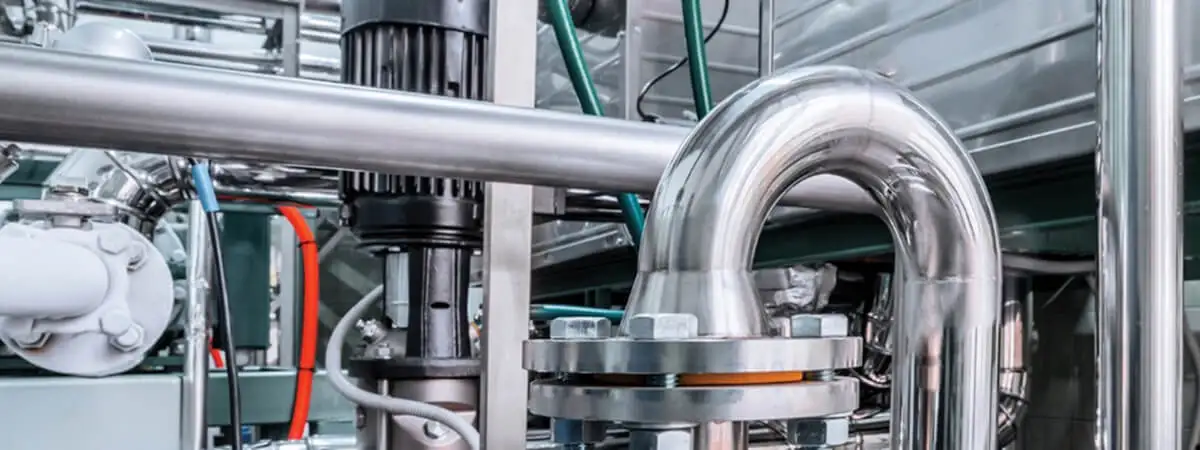

У добре спроектованій системі стисненого повітря температура є таким же важливим параметром, як тиск і витрата. При проектуванні магістралі, відгалужень, точок відбору, станцій підготовки повітря та споживачів необхідно враховувати не тільки перепади тиску, але й те, як повітря буде поводитися з тепловою точки зору на наступних ділянках. Якщо ділянка між компресорною та споживачем проходить через прохолодну цех, зовнішню зону або район із значними коливаннями температури, то теплообмін через стінки системи може істотно змінити температуру середовища. Закон Фур'є дозволяє оцінити масштаб цього явища та передбачити, чи слід підвищити ефективність осушення, змінити матеріал установки, застосувати осушення, поліпшити систему відведення конденсату або розглянути додаткове теплове екранування.

У цьому контексті важливою є пропозиція ПНЕВМАТ, що охоплює не тільки продаж компонентів, але й проектування та виконання пневматичних установок, аудити енергоефективності, нагляд за технічним обслуговуванням та ремонт приводів. Це важливо, оскільки теплові та потокові питання рідко можна ефективно вирішити за допомогою одного компонента. Зазвичай потрібен системний підхід: від компресора та підготовки повітря, через трубопроводи, аж до кінцевого виконавчого елемента.

Де в пропозиції ПНЕВМАТ закон Фур'є має особливе значення?

Хоча сам закон Фур'є є законом фізики, його практичні наслідки дуже чітко простежуються в конкретних групах продуктів та послуг.

Елементи підготовки стисненого повітря

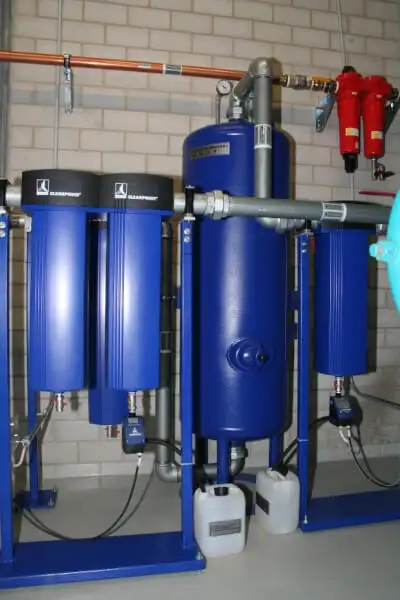

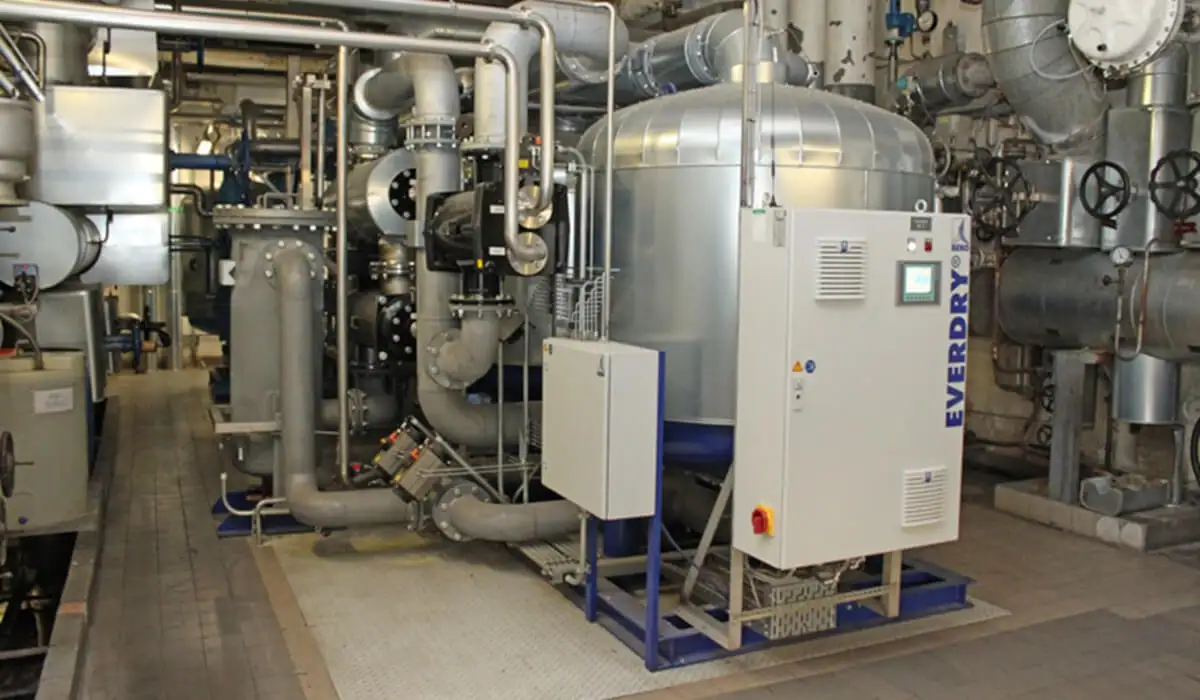

Фільтри тиску, осушувачі, редуктори, сепаратори та інші елементи підготовки повітря працюють на стику механіки потоків, термодинаміки та теплообміну. Саме тут охолодження середовища може суттєво впливати на інтенсивність сепарації конденсату та досягнення відповідних якісних параметрів повітря. Чим краще розуміється взаємозв'язок між температурою, точкою роси та теплопровідністю, тим ефективніше можна підібрати систему обробки середовища для конкретного застосування. ПНЕВМАТ вказує, що елементи підготовки стисненого повітря повинні застосовуватися, зокрема, у лакофарбових цехах, пневматичних інструментах та приводах, тобто в системах, особливо чутливих до вологи та якості середовища.

Алюмінієві системи для стисненого повітря

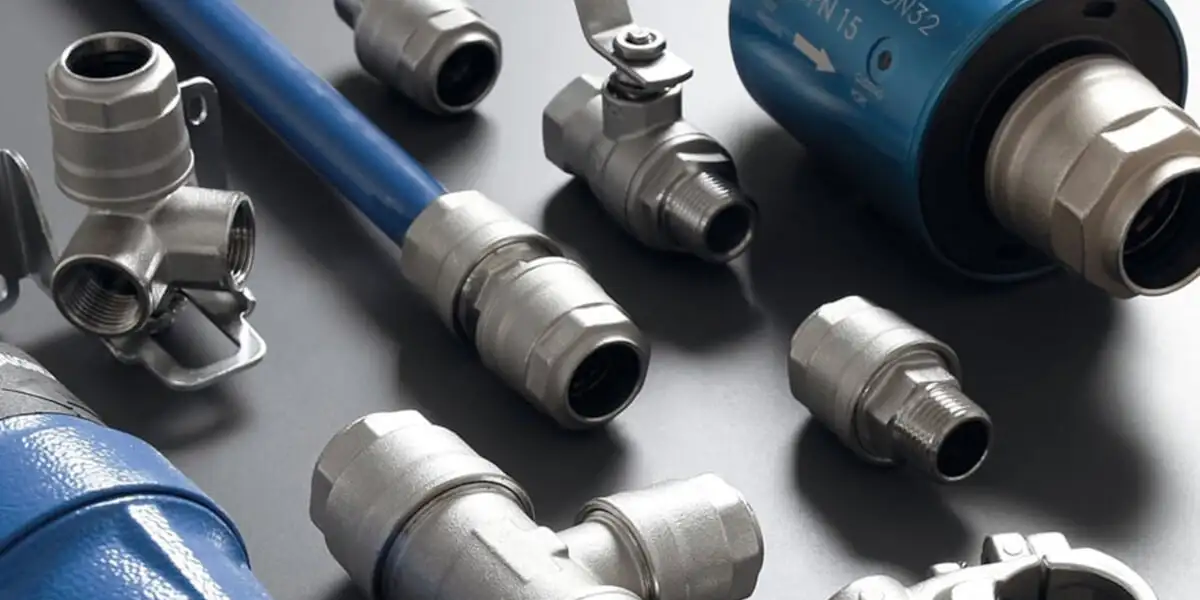

Система INFINITY, доступна в ПНЕВМАТ, включає алюмінієві труби та з'єднувачі для стисненого повітря, вакууму та нейтральних газів. З точки зору закону Фур'є алюміній має не лише конструктивне, а й теплотехнічне значення. Стінки системи, що добре проводять тепло, впливають на швидкість вирівнювання температури середовища з навколишнім середовищем та випромінювання тепла, а отже, опосередковано — на утворення конденсату та стабільність параметрів повітря в магістралі. При правильному проектуванні це може працювати на користь системи, але при неправильному розміщенні та недостатньому відведенні води може призвести до експлуатаційних проблем.

Спеціальні трубопроводи, в тому числі з PTFE

У високотемпературних та хімічно вимогливих застосуваннях велике значення має матеріал трубопроводу. Тефлонові шланги з PTFE з асортименту ПНЕВМАТ працюють навіть при температурі до +260°C і характеризуються низьким коефіцієнтом тертя та високою хімічною стійкістю. Це особливо важливо там, де класичні шланги можуть зазнати деградації під впливом температури або де необхідно обмежити вплив теплових умов на робоче середовище та довговічність установки. У таких застосуваннях закон Фур'є допомагає оцінити, як швидко шланг буде віддавати або поглинати тепло та як це вплине на стабільність роботи всієї системи.

Пневматичні циліндри та спеціальні виконання

Пневматичні приводи сильно залежать від температурних умов. Зміна температури впливає на ущільнення, мастила, опір руху, точність позиціонування та довговічність. Компанія ПНЕВМАТ не тільки виробляє циліндри, але й пропонує нестандартні виконання для важких умов експлуатації, зокрема для високих температур. Це дуже важливо, оскільки в реальних промислових умовах привід часто працює не при лабораторних 20 °C, а поблизу гарячих середовищ, технологічних ліній, сушильних камер або зовнішніх зон. У таких випадках тепловий баланс корпусу приводу, штока та кріплення має таке ж практичне значення, як і вибір діаметра поршня або необхідної сили.

Закон Фур'є та енергоефективність

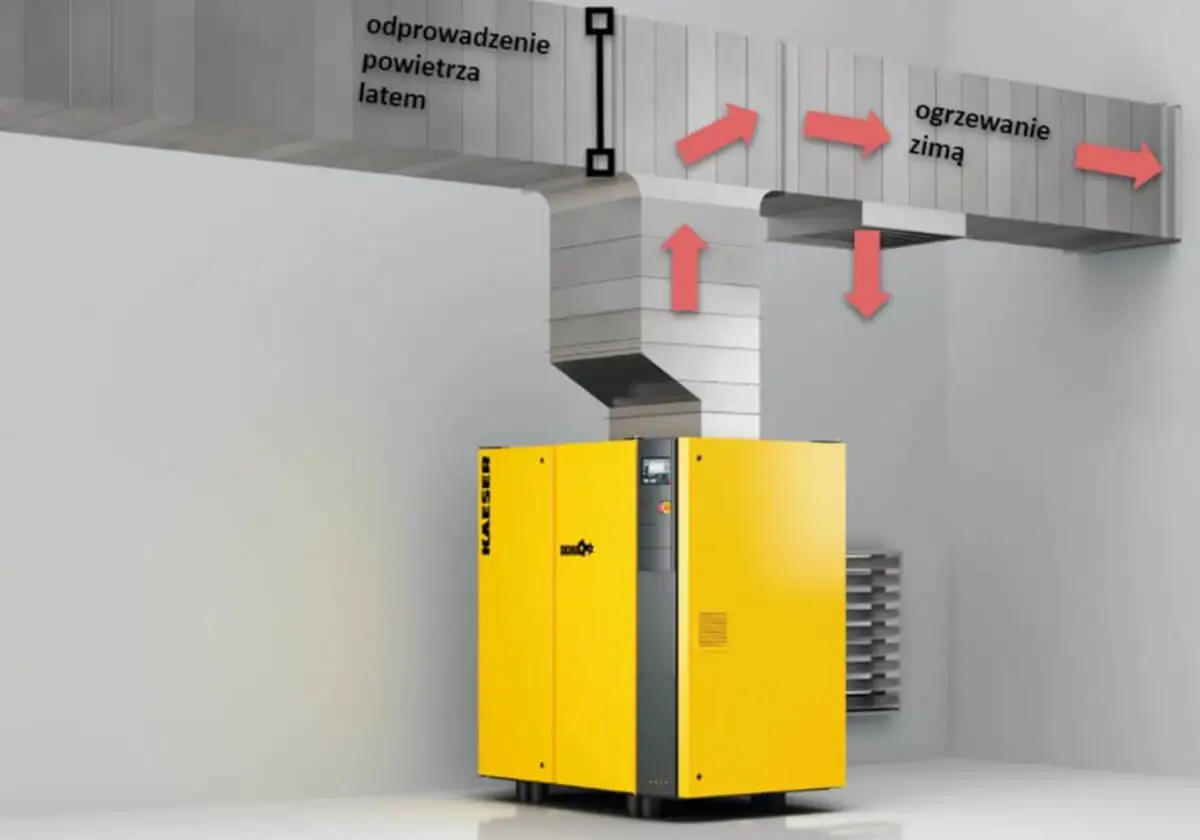

У промисловості тепло означає енергію, а енергія означає витрати. Отже, закон Фур'є є опосередковано також законом, що описує потенційні енергетичні втрати. Будь-який неконтрольований теплообмін може означати неефективність: перегрів, непотрібне охолодження, більший навантаження на осушувачі, гіршу якість повітря, додатковий конденсат, більшу корозію та вищі витрати на обслуговування установки. У пневматиці, яка сама по собі є енергоємним середовищем, кожна деталь, що впливає на стабільність умов роботи, повинна бути проаналізована комплексно. Тому послуги ПНЕВМАТ, пов'язані з аудитами енергоефективності та проектуванням установок, мають у цьому контексті особливу цінність: вони дозволяють поглянути на систему не тільки крізь призму каталожного підбору елементів, але й через реальні умови роботи всієї системи.

Які помилки найчастіше допускають, ігноруючи закон Фур'є?

У промисловій практиці дуже часто трапляються ситуації, коли експлуатаційні проблеми зумовлені не «дефектним виробом», а неврахуванням теплових явищ. Типовими помилками є:

• підбір трубопроводів та арматури виключно з урахуванням тиску, без аналізу робочої температури,
• неврахування ризику охолодження середовища та конденсації води у віддалених ділянках установки,
• використання стандартних приводів у зонах з підвищеною температурою,
• відсутність обґрунтованого вибору матеріалу трубопроводів у високотемпературних системах,
• недооцінка ролі охолоджувачів, осушувачів та сепараторів конденсату,
• аналіз точки роси без урахування того, як швидко середовище віддає тепло в навколишнє середовище.
