Уравнение Навье-Стокса (в разговорном языке часто называют также формулой Стокса или, в упрощенном контексте, законом Стокса) является одним из важнейших фундаментов гидродинамики. Оно описывает движение жидкостей и газов на основе внутренних (вязкости) и внешних (например, давления или сил массы) сил.

В промышленной практике – а особенно в пневматике – его значение огромно. Ведь это позволяет моделировать поток сжатого воздуха в установках, оптимизировать системы управления, минимизировать потери давления и проектировать эффективные системы автоматики.

Математические основы – что такое уравнение Стокса?

Уравнение Навье-Стокса в общем виде описывает поведение жидкости как континуума:

Формула и уравнение Навье-Стокса для расчета пневматики и гидродинамики в промышленности

Где:

ρ – плотность жидкости,
v – вектор скорости жидкости,
p – статическое давление,
μ – динамическая вязкость жидкости,
f – вектор действующих на массу внешних сил.

Физическая интерпретация

Это уравнение не что иное, как расширенная форма II закона динамики Ньютона для жидкостей. На практике это означает:

изменение импульса = сумма сил, действующих на элемент объема жидкости,
учитывает как ламинарные, так и турбулентные потоки,
описывает реальные среды – то есть имеющие вязкость.

Портрет Джорджа Габриэля Стокса, автора закона Стокса о силе сопротивления частицы в вязкой среде

Бюст Клода-Луи Навье, одного из авторов уравнения Навье-Стокса в механике жидкостей и гидродинамике

Закон Стокса и пневматические потоки

Хотя полное уравнение Навье-Стокса сложно, во многих промышленных случаях применяют его упрощенные формы. Одной из них является закон Стокса, описывающий силу сопротивления, действующую на движущуюся в вязкой среде частицу:

F_d = 6πμr v

Где:

Fd – сила вязкого сопротивления,
π – математическая константа (пи),
μ – динамическая вязкость жидкости,
r – радиус шаровидного объекта,
v – скорость объекта относительно жидкости.

Значение в пневматике

Закон Стокса имеет непосредственное применение в:

фильтрации воздуха,
сепарации конденсата,
проектировании систем подготовки воздуха,
анализ потока частиц (например, масла, загрязнений).

Применение уравнения Навье-Стокса в пневматике

1. Анализ потока в пневматических трубопроводах

В системах сжатого воздуха ключевое значение имеют:

профиль скорости потока,
распределение давления,
наличие турбулентности.

Уравнение Навье-Стокса позволяет:

прогнозировать падение давления,
оптимизировать диаметры трубопроводов,
устранить энергетическую неэффективность.

Движение частиц и потока воздуха в пневматическом цилиндре для расчета по уравнению Навье-Стокса

На практике это означает реальную экономию даже до нескольких десятков процентов энергии в промышленных системах.

2. Потери давления и энергоэффективность

Одной из важнейших проблем в пневматике являются потери давления, возникающие в результате:

трение (вязкость – ключевой элемент закона Стокса),
изменения направления потока,
клапаны и соединительные элементы.

Благодаря анализу, основанному на уравнении Навье-Стокса, можно:

подобрать оптимальные компоненты,
ограничить потери,
повысить эффективность системы.

3. Проектирование систем подготовки воздуха

Системы подготовки воздуха FRL (фильтр-редуктор-смазчик) базируются на явлениях, описанных:

уравнением Навье-Стокса,
законом Стокса,
модели турбулентных потоков.

Ключевые аспекты:

сепарация частиц,
конденсация влаги,
стабилизация потока.

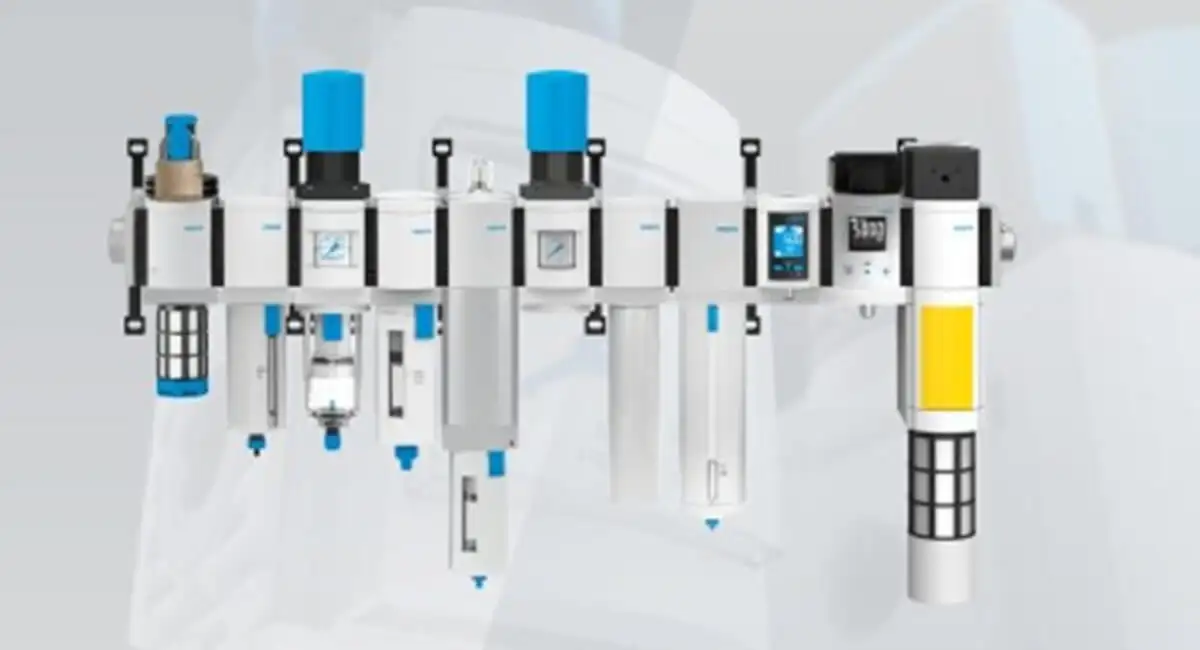

Блоки подготовки воздуха, фильтрации и сепарации частиц в промышленных пневматических системах

4. Моделирование CFD в промышленности

Современная инженерия использует многочисленные решения уравнения Навье-Стокса (CFD — Computational Fluid Dynamics):

моделирование потоков в клапанах,
анализ пневматических распределителей,
оптимизация геометрии компонентов.

Благодаря этому возможно:

сократить время проектирования,
уменьшить затраты на испытания,
повысить надежность.

Уравнение Навье-Стокса и пневматические компоненты

а) Клапаны и распределители

Поток через клапаны:

сильно турбулентный,
подвергается локальным перепадам давления,
зависит от геометрии каналов.

Уравнение Навье-Стокса позволяет:

анализировать потери,
оптимизировать конструкцию,
улучшить динамику работы.

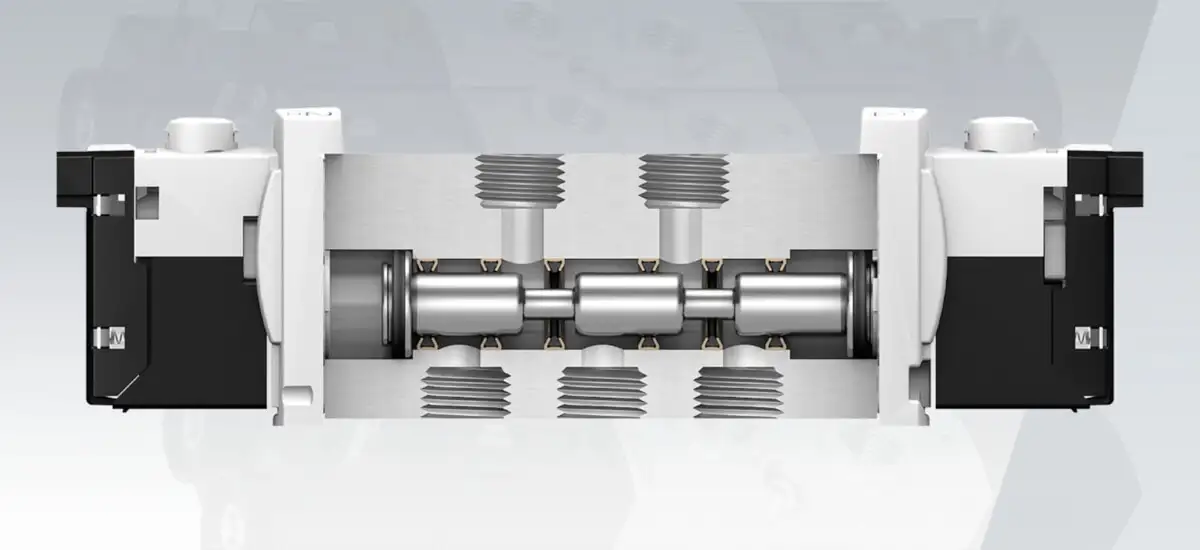

Конструкция и CFD симуляция потоков воздуха в разрезе промышленного пневматического клапана распределителя

б) Пневматические цилиндры

В цилиндрах:

поток воздуха определяет скорость поршня,
сопротивление потоку влияет на эффективность.

Закон Стокса позволяет анализировать:

сопротивление движению частиц масла и загрязнений,
влияние вязкости на работу системы.

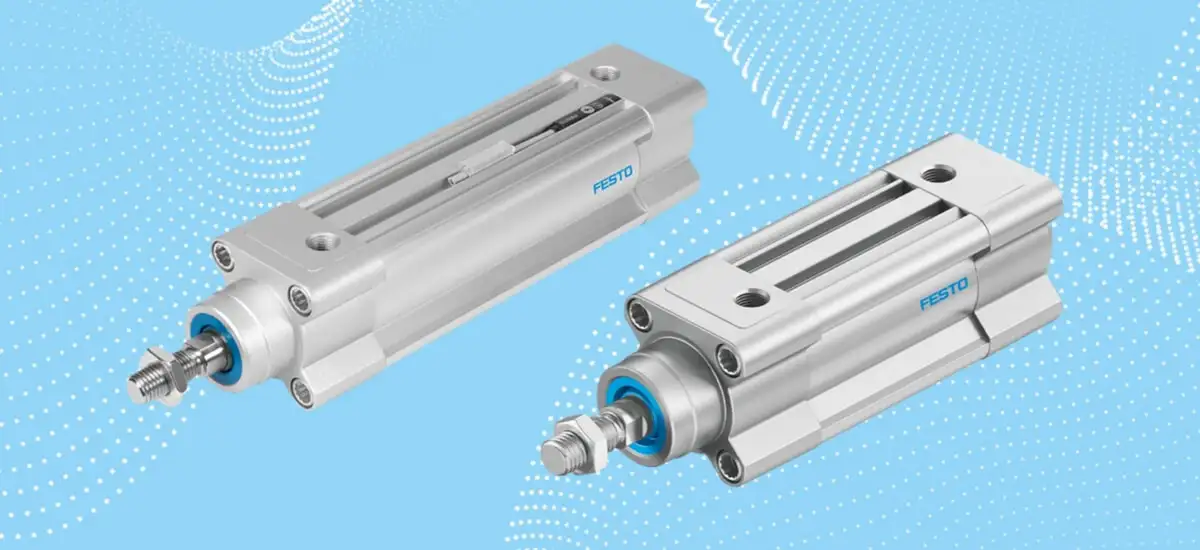

Промышленные пневматические цилиндры Festo для анализа динамики движения и расчета воздушных потоков

c) Трубопроводы и фитинги

В трубопроводных системах:

преобладают явления, описанные уравнением Навье-Стокса,
важную роль играет пристеночный слой (вязкость).

Последствия:

падение давления,
потери энергии,
изменения характера потока.

Пневматические фитинги и соединения с низким сопротивлением потоку воздуха для промышленных систем

Пневматические фитинги и соединения для предотвращения падения давления в пневматических шлангах и трубопроводах

Применение в ассортименте ПНЕВМАТ

Компания ПНЕВМАТ предлагает решения, которые на практике используют принципы, вытекающие из уравнения Навье-Стокса и закона Стокса.

1. Системы подготовки воздуха

фильтров давления, использующих сепарацию частиц (закон Стокса),
редукторы, стабилизирующие поток,
устраняющие влагу осушители сжатого воздуха.

2. Клапаны и распределители

оптимизированные с точки зрения потока,
минимизация потерь давления,
Высокая динамика работы.

3. Трубопроводы и пневматические соединения

правильный подбор диаметров,
уменьшение сопротивления потоку,
повышение энергоэффективности.

4. Комплексные системы установок

ПНЕВМАТ предлагает:

проектирование пневматических установок,
энергетические аудиты,
оптимизация потоков.

Все эти меры основываются на практическом применении уравнений гидродинамики.

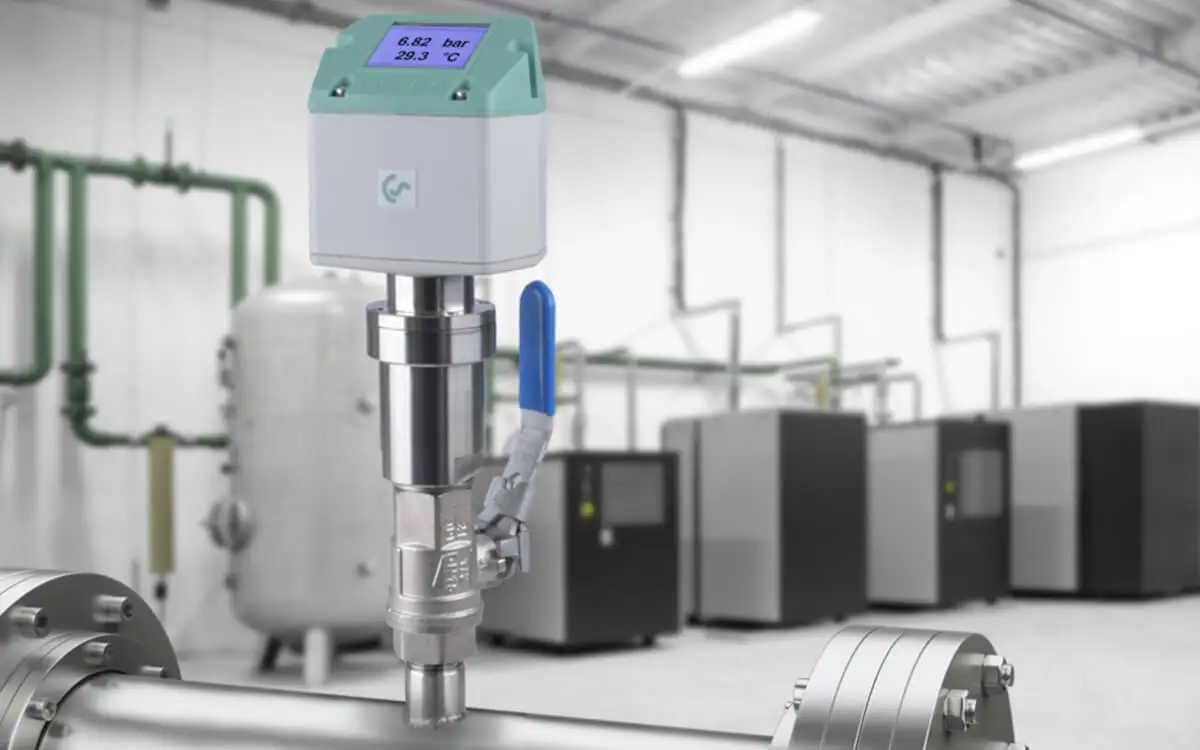

Проведение энергетического аудита системы сжатого воздуха с помощью измерительного датчика давления и температуры

Вызовыи ограничение

Уравнения Навье-Стокса есть:

нелинейным,
сложным для аналитического решения,
требующим применения многочисленных методов.

требующим применения многочисленных методов. В пневматике это значит:

необходимость применения упрощений,
использование эмпирических моделей,
использование компьютерного моделирования.

Уравнение Навье-Стокса в проектировании энергоэффективных систем

Энергия в пневматике является одним из самых дорогих ресурсов промышленности. Даже 70–80 % расходов системы приходится на энергию сжатия воздуха.

Где мы теряем энергию?

С точки зрения уравнения Навье-Стокса:

на трении (вязкость → закон Стокса),
на турбулентности,
на негерметичности,
на неоптимальной геометрии системы.

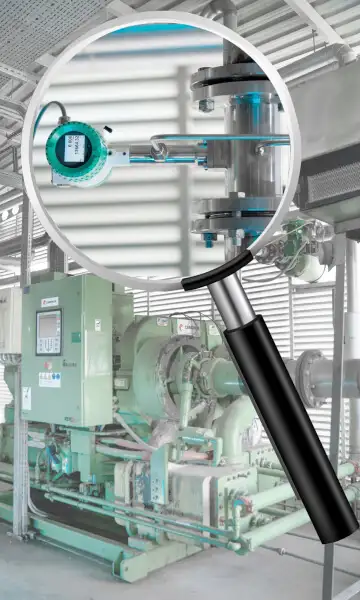

Промышленная автоматика и измерение расхода воздуха на производстве с помощью расходомера

Как это ограничить?

Решения, применяемые компанией ПНЕВМАТ, включают:

1. Оптимизация диаметров трубопроводов

снижение скорости потока,
ограничение турбулентности.

2. Минимизация локальных потерь

правильный подбор клапанов,
уменьшение резких конфигураций направления.

3. Устранение истоков

аудит установок,
использование высококачественных соединений.

Значение закона Стокса в фильтрации и очистке воздуха

В промышленной практике воздух никогда не идеально чист. Оно содержит:

твердые частицы,
капли масла,
влагу.

Механизмы сепарации

Закон Стокса позволяет описать:

оседание частиц в фильтрах,
сепарацию конденсата,
работу циклонов и сепараторов.

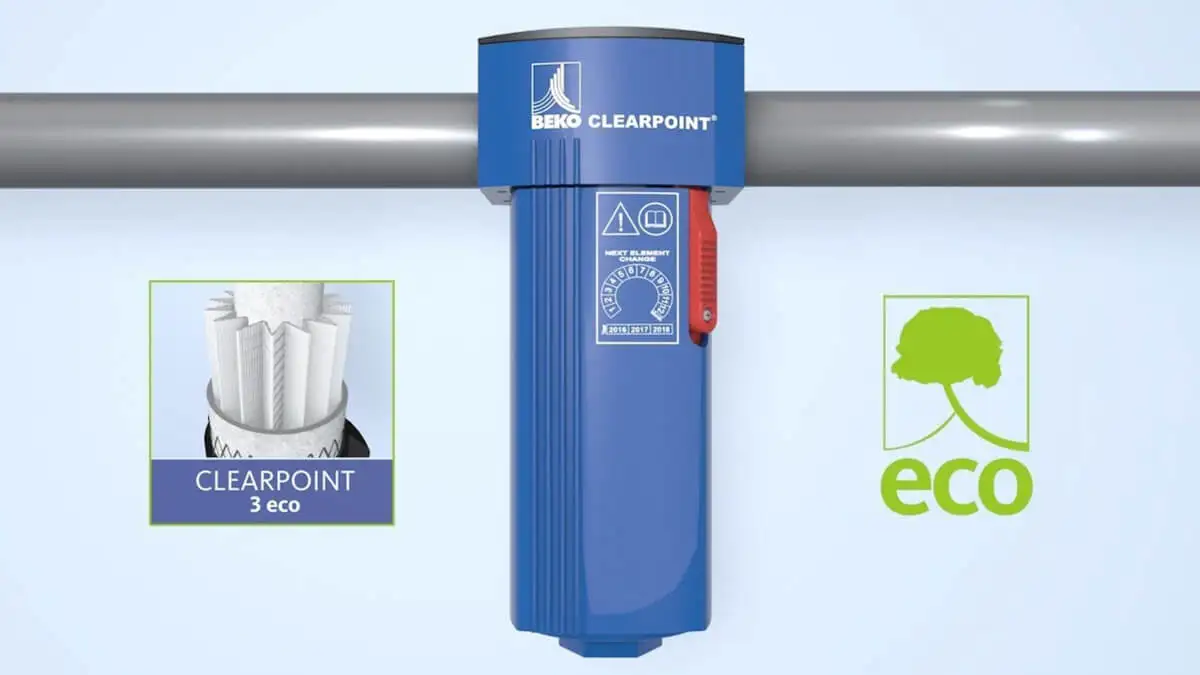

Магистральный фильтр сжатого воздуха Beko Clearpoint для сепарации масла и очистки воздушных потоков

Практическое применение

В системах ПНЕВМАТ:

фильтры используют разность скоростей частиц,
сепараторы работают по принципу вязких сил,
эффективность зависит от размера частиц и скорости потока.

Интеграция с промышленной автоматикой

Уравнение Навье-Стокса также имеет значение в системах управления.

Почему?

Поскольку:

динамика потока влияет на время реакции приводов,
сопротивление потоку определяет скорость действия клапанов,
изменения давления влияют на точность системы.

На практике

Современные системы автоматики:

учитывают модели потока,
компенсируют задержки,
оптимизируют потребление воздуха.

Современные системы пневматики, автоматизация и облачное программное обеспечение для анализа данных энергоаудита

Практические выводы для инженеров

С точки зрения промышленного пользователя уравнение Навье-Стокса и формула Стокса / закон Стокса предопределяют конкретные решения:

Ключевые принципы:

Избегайте слишком высоких скоростей потока – они вызывают турбулентность.
Подбирайте соответствующие диаметры трубопроводов – это минимизирует потери.
Используйте высококачественные компоненты – они сокращают сопротивление.
Следите за чистотой воздуха – это влияет на долговечность системы.
Регулярно проверяйте установку – это позволяет выявлять потери энергии.
