Рівняння Нав'є–Стокса (яке в розмовній мові часто називають також формулою Стокса або, у спрощеному контексті, законом Стокса) є одним із найважливіших фундаментів гідродинаміки. Воно описує рух рідин і газів з урахуванням внутрішніх (в'язкості) та зовнішніх (наприклад, тиску чи сил маси) сил.

У промисловій практиці – а особливо в пневматиці – його значення є величезним. Адже воно дозволяє моделювати потік стисненого повітря в установках, оптимізувати системи керування, мінімізувати втрати тиску та проектувати ефективні системи автоматики.

Математичні основи – що таке рівняння Стокса?

Рівняння Нав'є–Стокса в загальному вигляді описує поведінку рідини як континууму:

Формула та рівняння Нав'є-Стокса для розрахунку пневматики та гідродинаміки в промисловості

Де:

ρ – щільність рідини,
v – вектор швидкості рідини,
p – статичний тиск,
μ – динамічна в'язкість рідини,
f – вектор зовнішніх сил, що діють на масу.

Фізична інтерпретація

Це рівняння є нічим іншим, як розширеною формою II закону динаміки Ньютона для рідин. На практиці це означає:

зміна імпульсу = сума сил, що діють на елемент об'єму рідини,
враховує як ламінарні, так і турбулентні потоки,
описує реальні середовища – тобто такі, що мають в'язкість.

Портрет Джорджа Габрієля Стокса, автора закону Стокса про силу опору частинки у в'язкому середовищі

Бюст Клода-Луї Нав'є, одного з авторів рівняння Нав'є-Стокса в механіці рідин та гідродинаміці

Закон Стокса та пневматичні потоки

Хоча повне рівняння Нав’є–Стокса є складним, у багатьох промислових випадках застосовують його спрощені форми. Однією з них є закон Стокса, що описує силу опору, яка діє на частинку, що рухається у в’язкому середовищі:

F_d = 6πμr v

Де:

Fd – сила в'язкого опору,
π – математична константа (пі),
μ – динамічна в'язкість рідини,
r – радіус кулястого об'єкта,
v – швидкість об'єкта відносно рідини.

Значення в пневматиці

Закон Стокса має безпосереднє застосування в:

фільтрації повітря,
сепарації конденсату,
проектуванні систем підготовки повітря,
аналізі потоку частинок (наприклад, масла, забруднень).

Застосування рівняння Нав'є–Стокса в пневматиці

1. Аналіз потоку в пневматичних трубопроводах

У системах стисненого повітря ключове значення мають:

профіль швидкості потоку,
розподіл тиску,
наявність турбулентності.

Рівняння Нав'є–Стокса дозволяє:

прогнозувати падіння тиску,
оптимізувати діаметри трубопроводів,
усунути енергетичну неефективність.

Рух частинок та потоку повітря у пневматичному циліндрі для розрахунку за рівнянням Нав'є-Стокса

На практиці це означає реальну економію — навіть до кількох десятків відсотків енергії в промислових системах.

2. Втрати тиску та енергоефективність

Однією з найважливіших проблем у пневматиці є втрати тиску, що виникають внаслідок:

тертя (в’язкість — ключовий елемент закону Стокса),
зміни напрямку потоку,
клапанів та з'єднувальних елементів.

Завдяки аналізу, заснованому на рівнянні Нав'є–Стокса, можна:

підібрати оптимальні компоненти,
обмежити втрати,
підвищити ефективність системи.

3. Проектування систем підготовки повітря

Системи підготовки повітря FRL (фільтр–редуктор–змащувач) базуються на явищах, описаних:

рівнянням Нав’є–Стокса,
законом Стокса,
моделями турбулентних потоків.

Ключові аспекти:

сепарація частинок,
конденсація вологи,
стабілізація потоку.

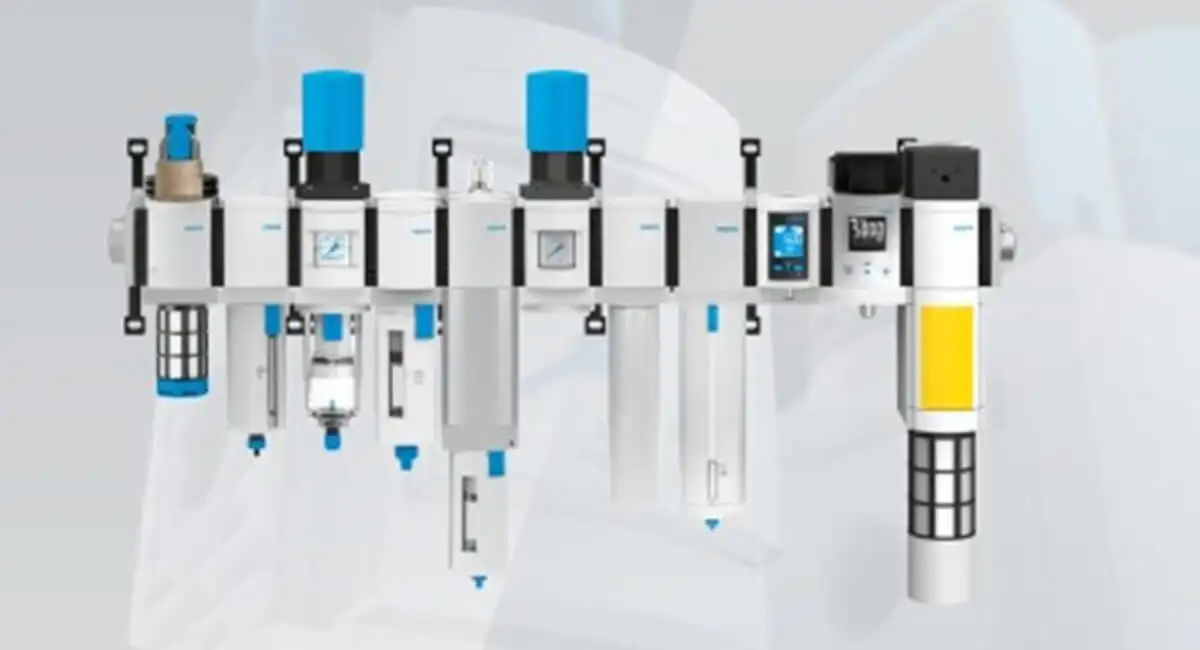

Блоки підготовки повітря, фільтрації та сепарації частинок у промислових пневматичних системах

4. Моделювання CFD у промисловості

Сучасна інженерія використовує чисельні рішення рівняння Нав’є–Стокса (CFD — Computational Fluid Dynamics):

моделювання потоків у клапанах,
аналіз пневматичних розподільників,
оптимізація геометрії компонентів.

Завдяки цьому можливо:

скоротити час проектування,
зменшити витрати на випробування,
підвищити надійність.

Рівняння Нав'є–Стокса та пневматичні компоненти

а) Клапани та розподільники

Потік через клапани:

є сильно турбулентним,
піддається локальним перепадам тиску,
залежить від геометрії каналів.

Рівняння Нав'є–Стокса дозволяє:

аналізувати втрати,
оптимізувати конструкцію,
покращити динаміку роботи.

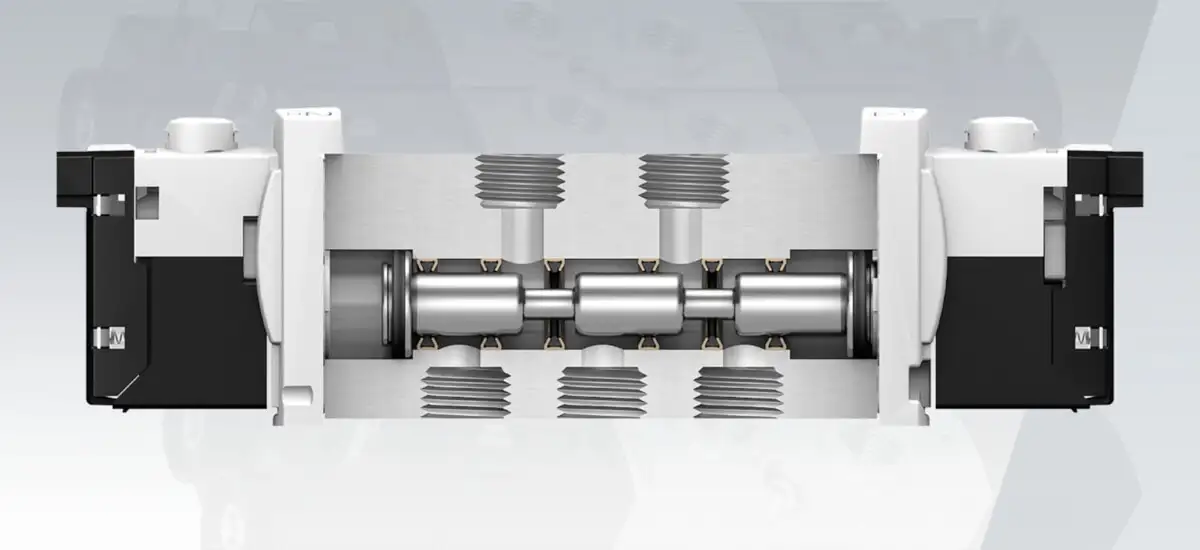

Конструкція та CFD симуляція потоків повітря в розрізі промислового пневматичного клапана розподільника

б) Пневматичні циліндри

У циліндрах:

потік повітря визначає швидкість поршня,
опір потоку впливає на ефективність.

Закон Стокса дозволяє аналізувати:

опір руху частинок масла та забруднень,
вплив в'язкості на роботу системи.

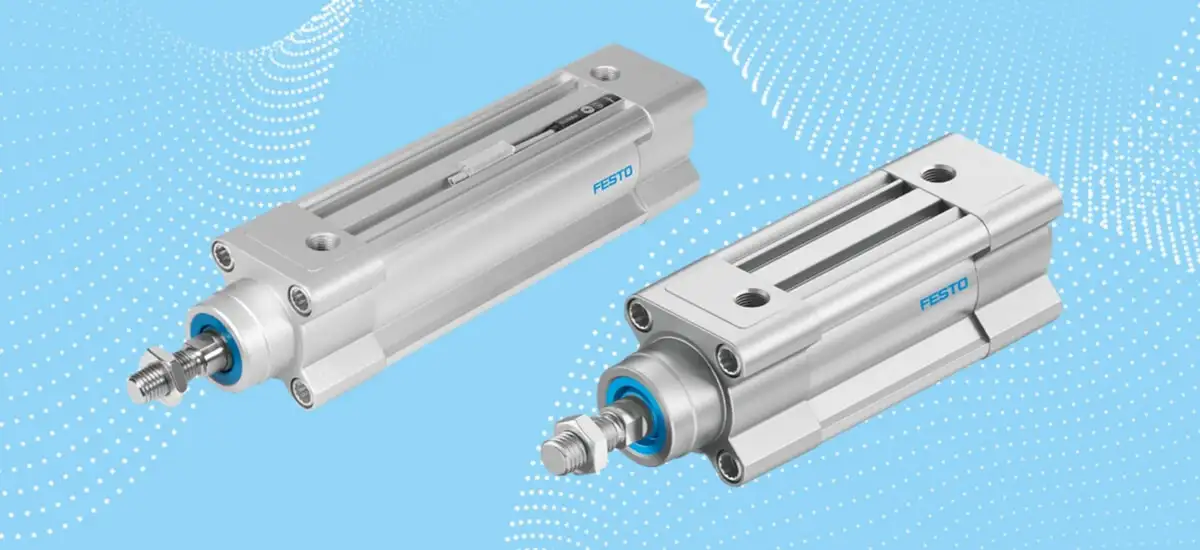

Промислові пневматичні циліндри Festo для аналізу динаміки руху та розрахунку повітряних потоків

c) Трубопроводи та фітинги

У трубопровідних системах:

переважають явища, описані рівнянням Нав'є–Стокса,
важливу роль відіграє пристінковий шар (в'язкість).

Наслідки:

падіння тиску,
втрати енергії,
зміни характеру потоку.

Пневматичні фітинги та з'єднання з низьким опором потоку повітря для промислових систем

Пневматичні фітинги та з'єднання для запобігання спадку тиску в пневматичних шлангах і трубопроводах

Застосування в асортименті ПНЕВМАТ

Компанія ПНЕВМАТ пропонує рішення, які на практиці використовують принципи, що випливають з рівняння Нав’є–Стокса та закону Стокса.

1. Системи підготовки повітря

тискові фільтри, що використовують сепарацію частинок (закон Стокса),
редуктори, що стабілізують потік,
осушувачі стисненого повітря, що усувають вологу.

2. Клапани та розподільники

оптимізовані з точки зору потоку,
мінімізація втрат тиску,
висока динаміка роботи.

3. Трубопроводи та пневматичні з'єднання

правильний підбір діаметрів,
зменшення опору потоку,
підвищення енергоефективності.

4. Комплексні системи установок

ПНЕВМАТ пропонує:

проектування пневматичних установок,
енергетичні аудити,
оптимізацію потоків.

Усі ці заходи базуються на практичному застосуванні рівнянь гідродинаміки.

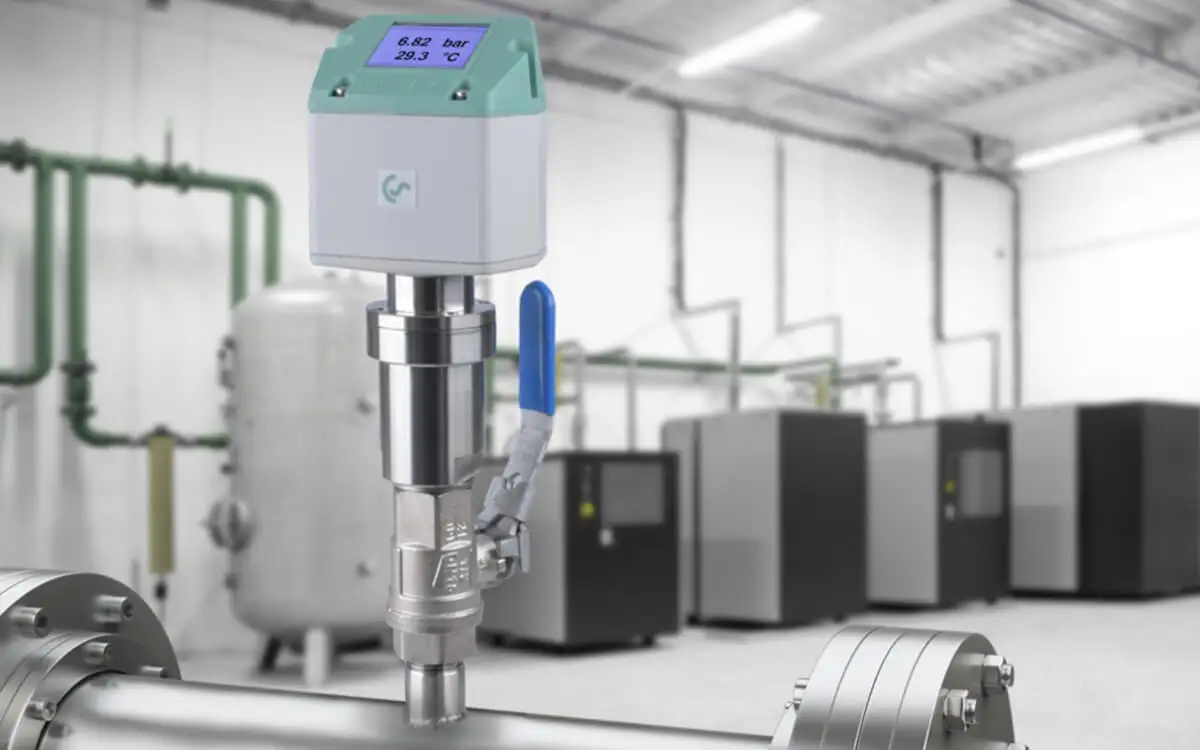

Проведення енергетичного аудиту системи стиснутого повітря за допомогою вимірювального датчика тиску та температури

Виклики та обмеження

Рівняння Нав’є–Стокса є:

нелінійним,
складним для аналітичного розв’язання,
таким, що вимагає застосування чисельних методів.

таким, що вимагає застосування чисельних методів. У пневматиці це означає:

необхідність застосування спрощень,
використання емпіричних моделей,
застосування комп’ютерного моделювання.

Рівняння Нав'є–Стокса в проектуванні енергоефективних систем

Енергія в пневматиці є одним із найдорожчих ресурсів у промисловості. Навіть 70–80 % витрат системи припадає на енергію стиснення повітря.

Де ми втрачаємо енергію?

З точки зору рівняння Нав'є–Стокса:

на терті (в'язкість → закон Стокса),
на турбулентності,
на негерметичності,
на неоптимальній геометрії системи.

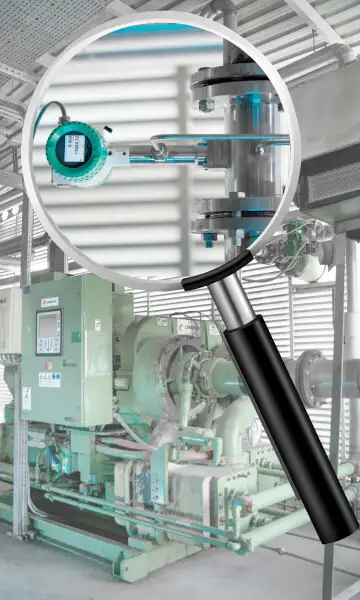

Промислова автоматика та вимірювання витрати повітря на виробництві за допомогою витратоміра

Як це обмежити?

Рішення, що застосовуються компанією ПНЕВМАТ, включають:

1. Оптимізацію діаметрів трубопроводів

зниження швидкості потоку,
обмеження турбулентності.

2. Мінімізацію локальних втрат

правильний підбір клапанів,
зменшення різких змін напрямку.

3. Усунення витоків

аудит установок,
використання високоякісних з'єднань.

Значення закону Стокса у фільтрації та очищенні повітря

У промисловій практиці повітря ніколи не є ідеально чистим. Воно містить:

тверді частинки,
краплі масла,
вологу.

Механізми сепарації

Закон Стокса дозволяє описати:

осідання частинок у фільтрах,
сепарацію конденсату,
роботу циклонів та сепараторів.

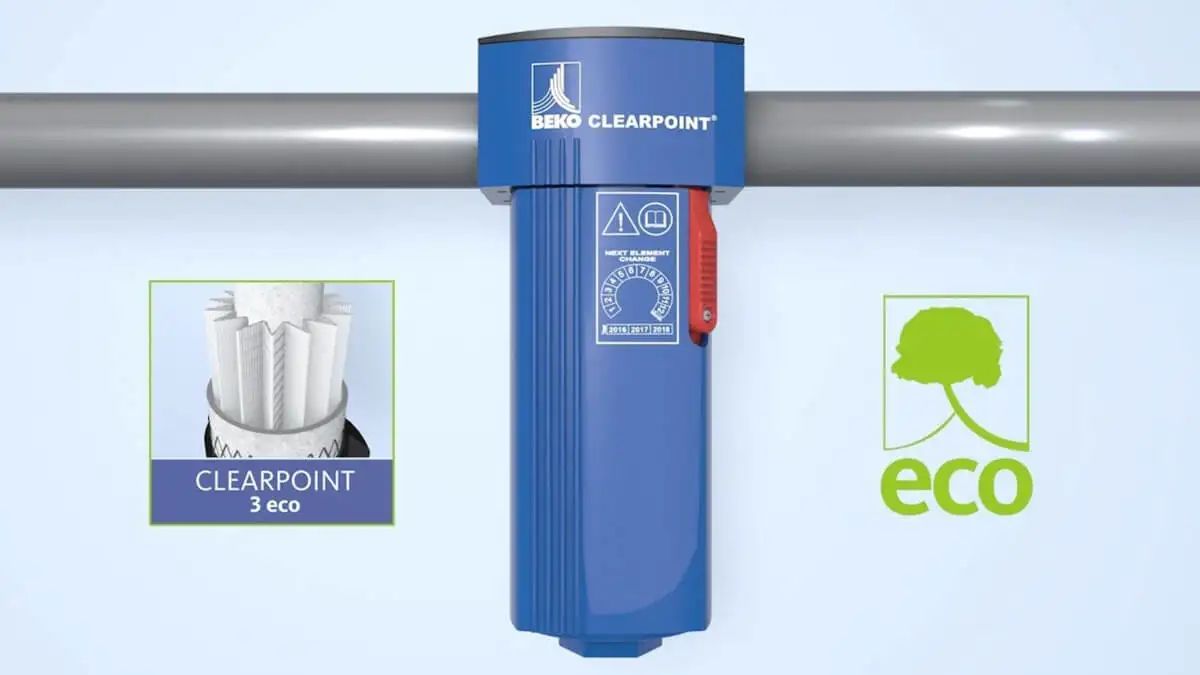

Магістральний фільтр стиснутого повітря Beko Clearpoint для сепарації олії та очищення повітряних потоків

Практичне застосування

У системах ПНЕВМАТ:

фільтри використовують різницю швидкостей частинок,
сепаратори працюють за принципом в'язких сил,
ефективність залежить від розміру частинок та швидкості потоку.

Інтеграція з промисловою автоматикою

Рівняння Нав'є–Стокса також має значення в системах управління.

Чому?

Оскільки:

динаміка потоку впливає на час реакції приводів,
опір потоку визначає швидкість дії клапанів,
зміни тиску впливають на точність системи.

На практиці

Сучасні системи автоматики:

враховують моделі потоку,
компенсують затримки,
оптимізують споживання повітря.

Сучасні системи пневматики, автоматизація та хмарне програмне забезпечення для аналізу даних енергоаудиту

Практичні висновки для інженерів

З точки зору промислового користувача рівняння Нав’є–Стокса та формула Стокса / закон Стокса зумовлюють конкретні рішення:

Ключові принципи:

Уникайте надто високих швидкостей потоку — вони спричиняють турбулентність.
Підбирайте відповідні діаметри трубопроводів – це мінімізує втрати.
Використовуйте високоякісні компоненти – вони зменшують опір.
Слідкуйте за чистотою повітря – це впливає на довговічність системи.
Регулярно перевіряйте установку – це дозволяє виявляти втрати енергії.
