Термодинамические превращения в пневматике

Политропная трансформация в сжатом воздухе – как сохранить энергетический баланс в силовом приводе?

В современных пневматических системах приводы являются основным исполнительным элементом, превращающим энергию сжатого воздуха в линейное или вращательное движение. Ключом к их эффективной работе является понимание термодинамических преобразований, происходящих внутри рабочей камеры, среди которых особую роль играет политропное превращение. В промышленной практике соответствующее сбалансирование этого преобразования оказывает непосредственное влияние на производительность, энергопотребление и срок службы всей пневматической системы.

Что такое политропная трансформация?

Политропная трансформация – это общая модель газовых преобразований, учитывающая изменения давления, объема и температуры сжатой среды согласно формуле:

p * Vn=const

Где:

• p – давление,
• V – объем,
• n – политропный показатель (также называется политропным индексом).

Значение n определяет характер преобразования:

• n = 1 – изотермическое превращение (постоянная температура),
• n = κ (приблизительно 1,4 для воздуха) – адиабатическое преобразование (отсутствие теплообмена),
• 1 < n < 1,4 – собственное политропное превращение, частично изотермическое и частично адиабатическое.

В реальных промышленных условиях большинство процессов в пневматических силовых приводах имеют именно политропный характер, что означает, что подаваемая к силовому приводу энергия не превращается в 100% в работу – часть теряется в виде тепла.

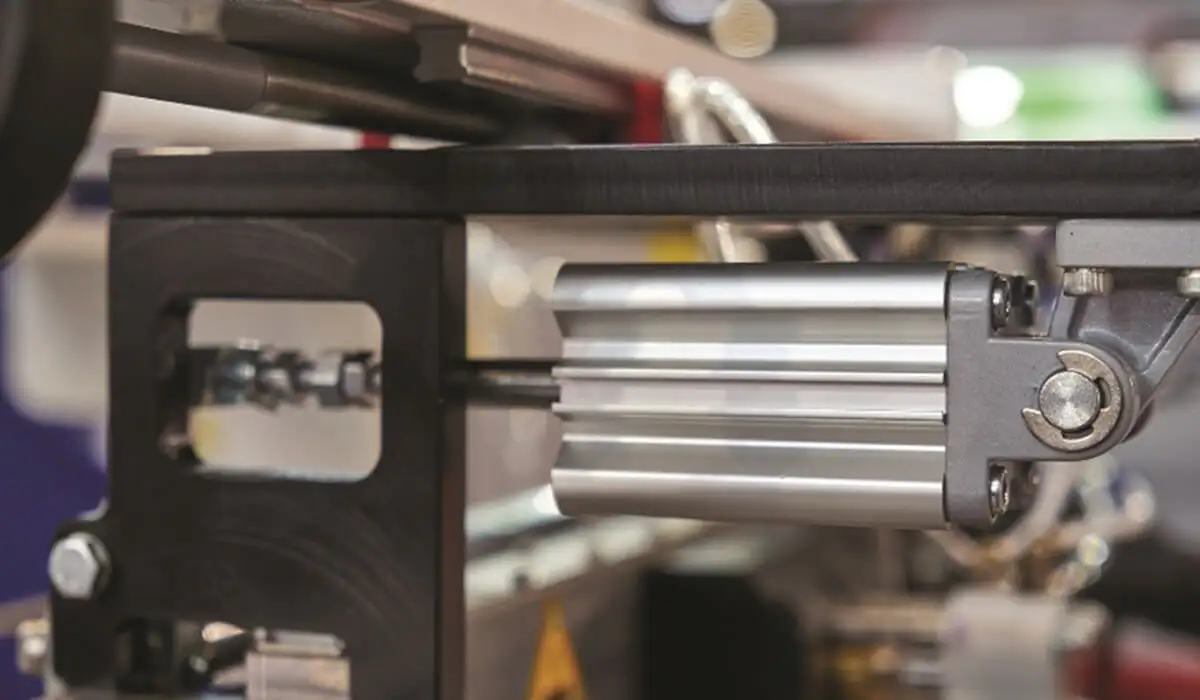

Политропная трансформация и работа пневматического цилиндра

При сжатии воздуха и его расширении в камере цилиндра происходят трансформации, которые определяют:

• скорость движения поршня,
• силу, генерируемую цилиндром,
• энергетическая эффективность системы.

Ключевые последствия политропного превращения в силовом цилиндре:

• повышение температуры при быстром сжатии (преобразование, близкое к адиабатическому),
• охлаждение воздуха при расширении (может привести к конденсации влаги),
• снижение полезного давления – не вся энергия сжатого воздуха передается поршню,
• переменные потери тепла, зависящие от времени цикла и теплопроводности силового цилиндра.

Как сохранить энергетический баланс в цилиндре?

Энергетический баланс – это ситуация, в которой энергия сжатого воздуха максимально превращается в механическую работу. Вот важнейшие факторы, позволяющие достичь этой цели:

1. Подбор цилиндра для применения

В предложении ПНЕВМАТ есть приводы, соответствующие стандартам ISO 15552, ISO 6432, а также компактные приводы, благодаря тщательно подобранным материалам (например, анодированному алюминию, поршневым штокам из нержавеющей стали) минимизируют потери тепла и трения. При выборе привода следует учитывать:

• длину хода
• скорость цикла
• необходимую силу
• частоту работы

2. Оптимизация параметров питания

Сжатый воздух: должен быть

• соответственно осушенное (во избежание конденсации и эффекта охлаждения при расширении),
• стабилизированное по давлению (с помощью редукторов с точной настройкой),
• поставляться с эффективной установки – лучше всего в кольцевой системе с точками измерения.

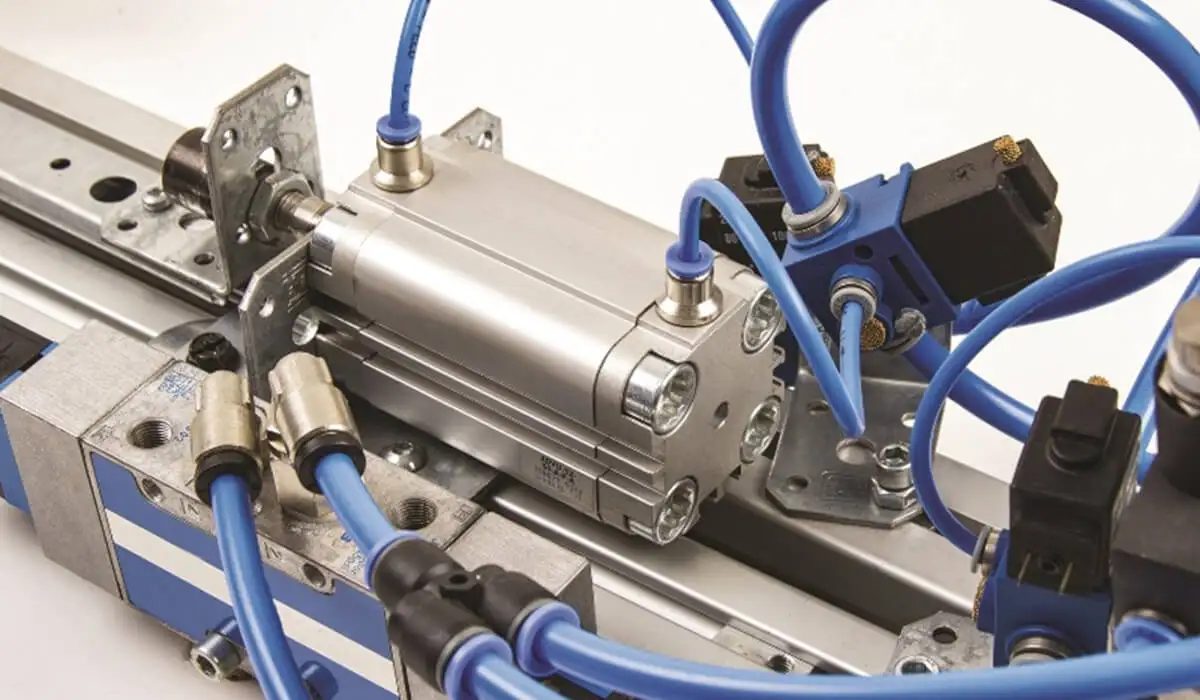

3. Управление потоком и клапанами

• Распределительные клапаны, предлагаемые ПНЕВМАТ (в том числе электрические клапаны, пневматические и пропорциональные клапаны), позволяют точно контролировать время открытия и количество воздуха, подаваемого в рабочую камеру. Правильно подобранный клапан уменьшает n (т.е. "охлаждает" преобразование) и повышает эффективность.

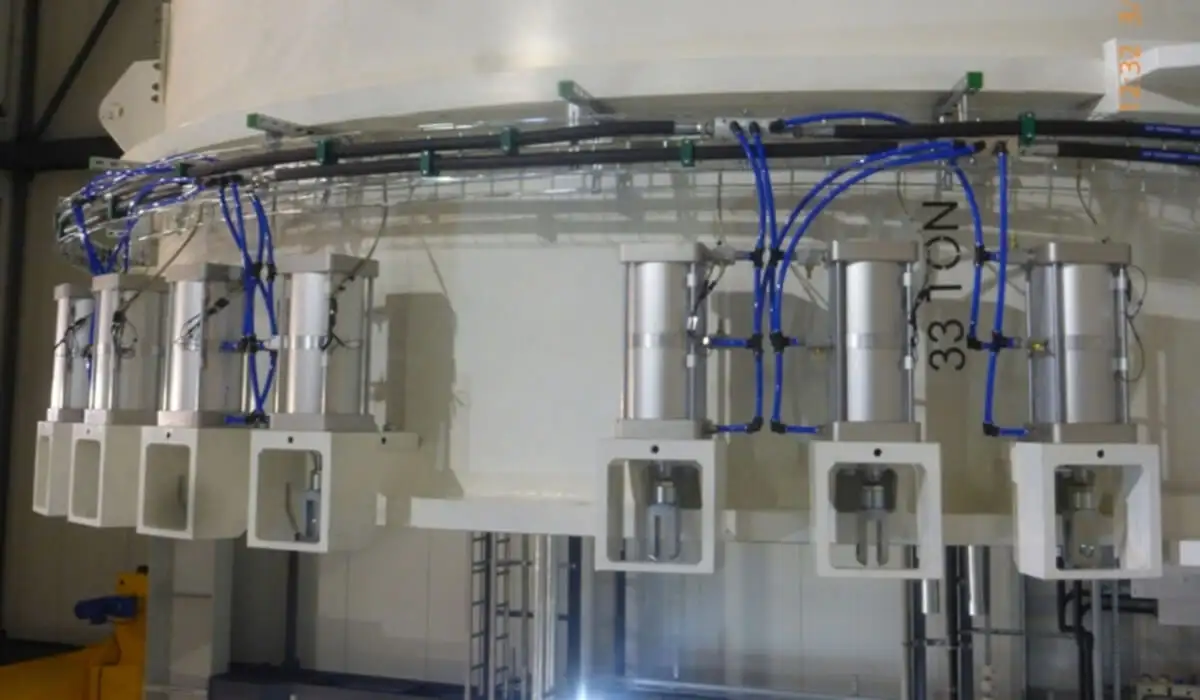

4. Окончательное гашение и амортизация

• Слишком резкая остановка поршня приводит к потере кинетической энергии и повышению температуры воздуха. Пневмат предлагает цилиндры с пневматической и механической амортизацией, которые улучшают плавность движения и защищают установку.

Применение политропных преобразований в промышленной практике

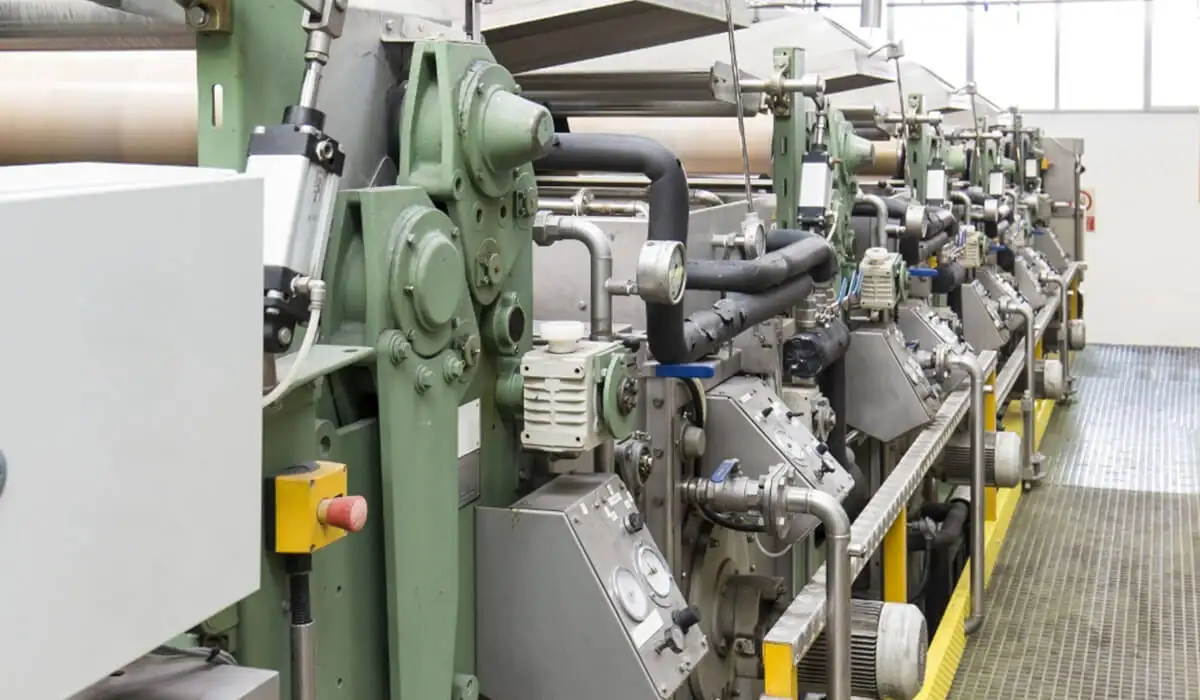

Термодинамические явления, в том числе политропное превращение, происходят во всех пневматических установках, независимо от отрасли:

• Машиностроение – быстрые рабочие циклы (например, прессы, автоматическая сборка) требуют точного управления энергией в силовых приводах.

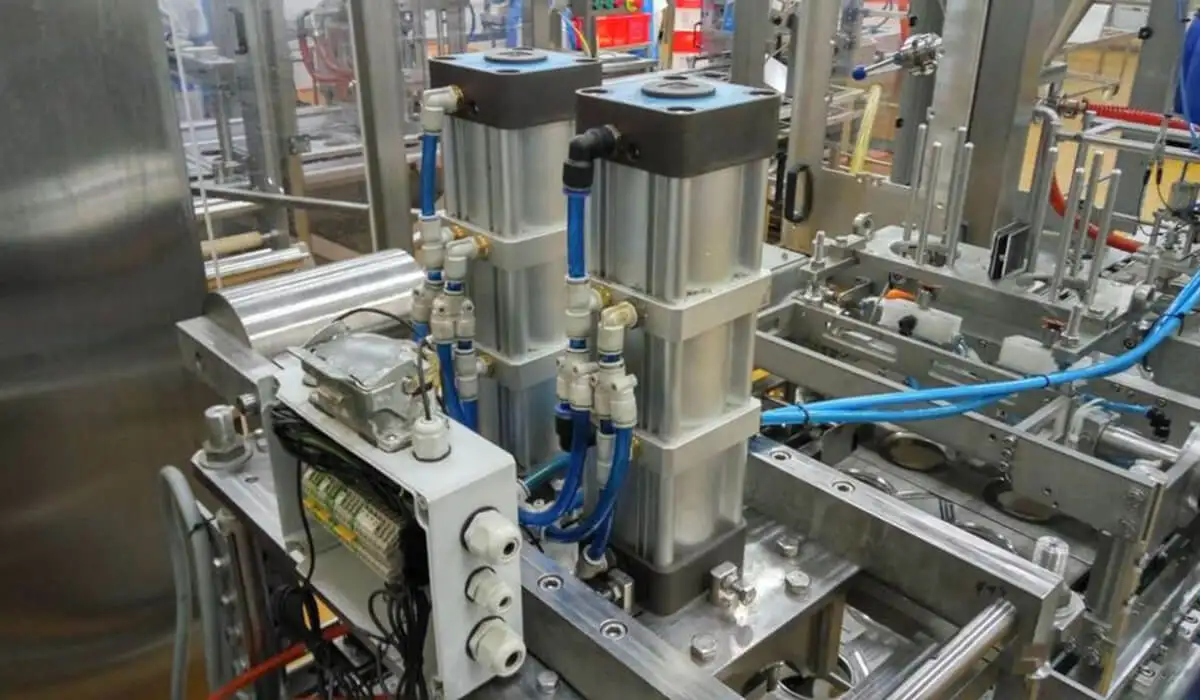

• Производственная автоматика – точность движений привода влияет на качество продукции (например, при дозировке, упаковке).
• Логистика и внутренний транспорт – приводы, используемые в манипуляторах, захватах и системах pick&place должны работать энергоэффективно.
• Пищевая и фармацевтическая промышленность – энергетический баланс оказывает влияние на надежность и повторяемость работы в гигиенических средах.

Роль компании ПНЕВМАТ в оптимизации политропного превращения

ПНЕВМАТ – ведущий польский поставщик компонентов промышленной пневматики, который кроме продукции также предлагает:

• проектирование пневматических установок с учетом энергетических потерь и термодинамического анализа,
• подбор силовых приводов, оптимизированных под нагрузку и характеристики газового преобразования,
• пропорциональные клапаны и электроклапаны, обеспечивающие точную регулировку потока,
• сервис и диагностика установок сжатого воздуха – включая измерение давления, потока и локализацию точек потерь,
• технические тренинги по вопросам поддержания энергетического баланса в пневматических системах.

Как эффективно управлять энергией в силовом приводе?

Ключевой аспект	Действие
Термодинамика	При проектировании цикла следует учитывать политропическое преобразование.
Компоненты	Выбирайте актуаторы с низким коэффициентом трения и хорошей теплопроводностью.
Воздух	Высушите и стабилизируйте параметры среды.
Клапаны	Используйте точное регулирование потока.
Диагностика	Регулярно измеряйте потери энергии и эффективность.

Каким образом политропная трансформация влияет на энергопотребление в пневматической установке?

В каждой установке, питающейся сжатым воздухом, существуют потери энергии, возникающие вследствие характеристик газовых преобразований. В частности, если привод работает в очень быстром цикле или под большой нагрузкой, газовое преобразование смещается в сторону адиабатического (n ≈ 1,4), что означает:

• температура сжатого воздуха растет (часть энергии «утапливается» в тепло),
• конечное давление в камере поршня падает быстрее, чем предполагалось,
• необходимо увеличить давление питания, что приводит к большему потреблению сжатого воздуха.

Как следствие, предприятие потребляет больше электроэнергии для питания компрессоров, а операционные расходы увеличиваются. В системах, работающих непрерывно 24 часа в сутки, даже незначительная неоптимальность превращается в десятки тысяч злотых в год.

Системные решения от ПНЕВМАТ, способствующие энергетическому равновесию

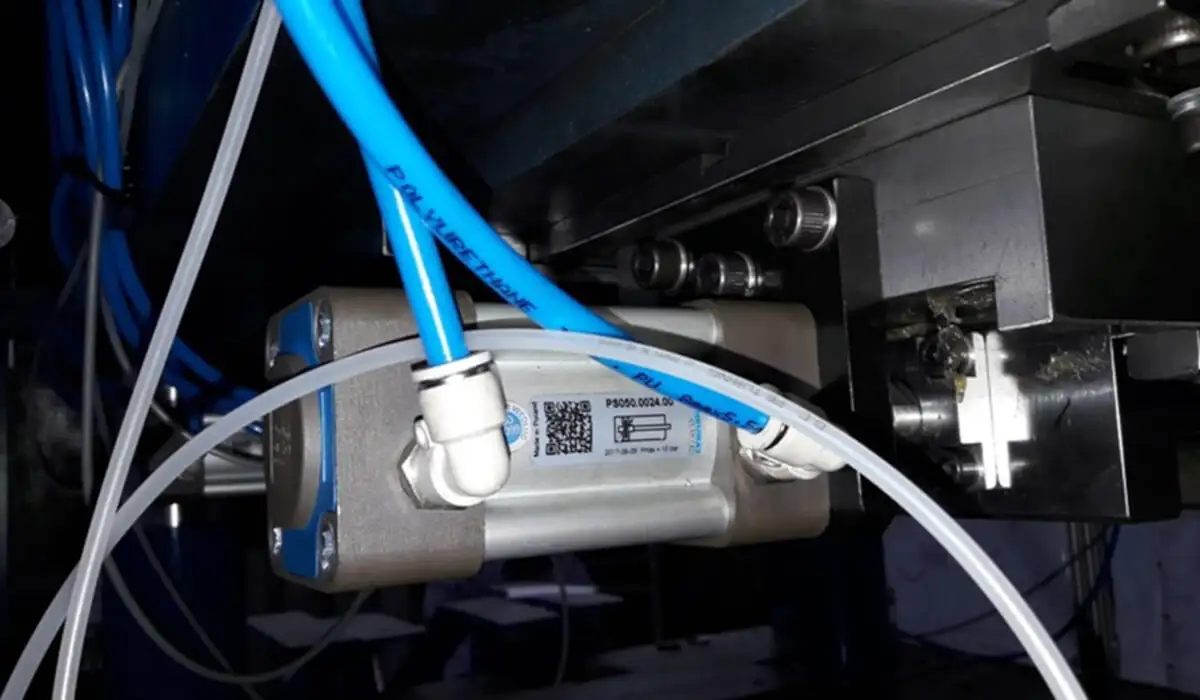

1.Регуляторы потока и дроссельно-обратные клапаны

Продукты из каталога ПНЕВМАТ, такие как прецизионные регуляторы потока позволяют плавно регулировать скорость наполнения и опорожнения камер силового привода. Это позволяет:

• уменьшить значение n в политропном уравнении (процесс становится ближе к изотермическому),
• уменьшить пиковые температуры и перегрузки,
• оптимизировать время реакции цилиндра без потери сжатого воздуха.

2. Системы так называемых интеллектуальных цилиндров

Благодаря интеграции цилиндров с датчиками положения, силы и даже температуры возможен анализ каждого цикла в режиме реального времени. ПНЕВМАТ предлагает цилиндры с магнитными датчиками, позволяющими считывать положение цилиндра.

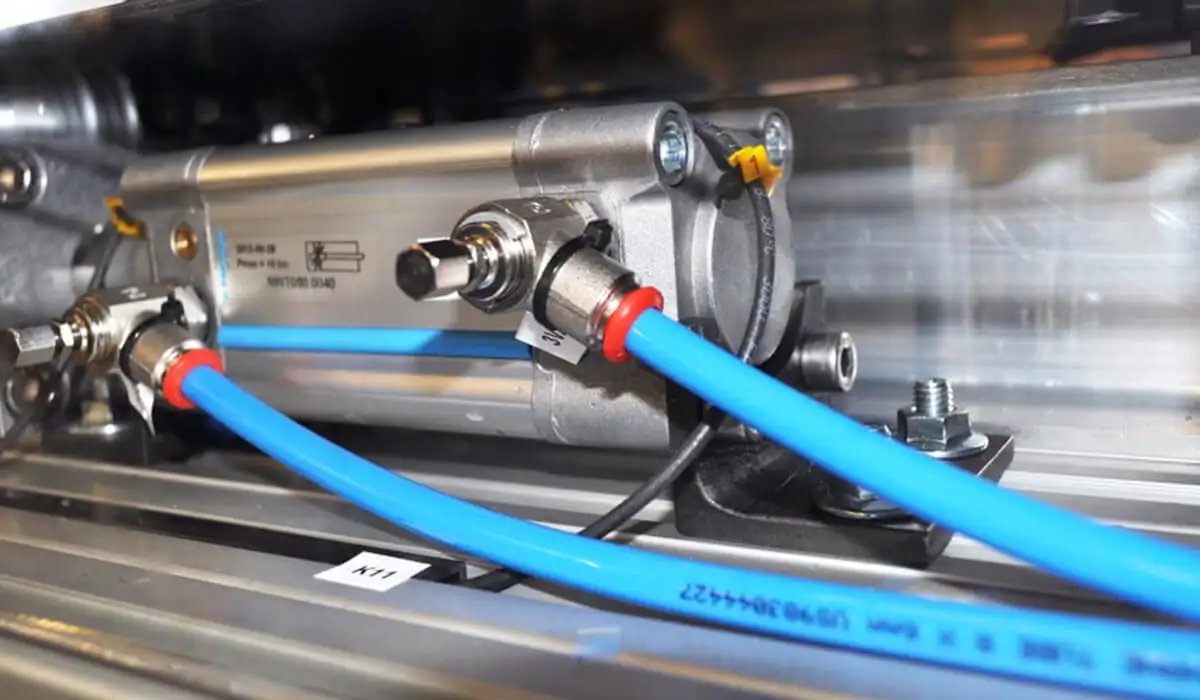

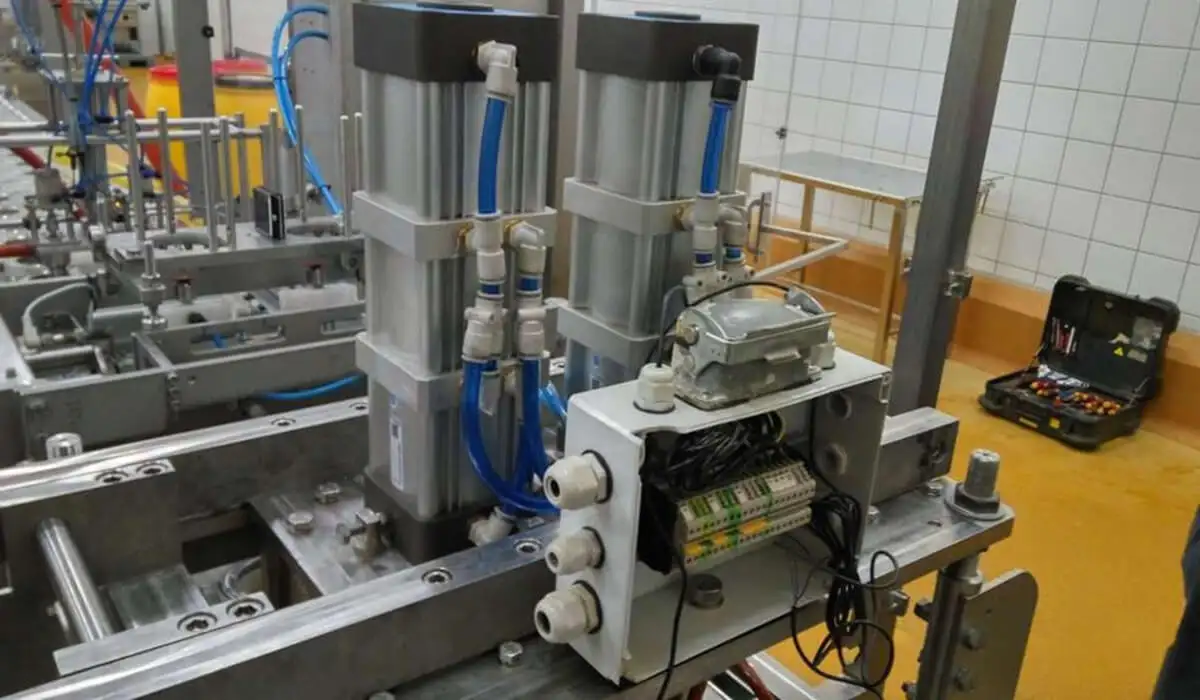

3. Анализ и оптимизация установки сжатого воздуха

ПНЕВМАТ предоставляет услуги по энергетическому аудиту, включающие:

• измерение фактического потока (м³/мин),
• анализ потерь давления на участках трубопроводов,
• локализацию точек утечки (часто это 10-30% от общего потребления!),

• расчет эффективности использования воздуха в циклах работы приводов.

Посредством этих данных можно, например, изменить параметры работы клапанов, силовых приводов или даже заменить их на модели с лучшим коэффициентом эффективности. Для получения дополнительной информации свяжитесь с нами!
