Термодинамічні перетворення в пневматиці

Політропна трансформація в стисненому повітрі – як зберегти енергетичний баланс в силовому приводі?

У сучасних пневматичних системах приводи є основним виконавчим елементом, що перетворює енергію стисненого повітря в лінійний або обертальний рух. Ключем до їх ефективної роботи є розуміння термодинамічних перетворень, що відбуваються всередині робочої камери, серед яких особливу роль відіграє політропне перетворення. У промисловій практиці відповідне збалансування цього перетворення безпосередньо впливає на продуктивність, енергоспоживання та термін служби всієї пневматичної системи.

Що таке політропна трансформація?

Політропна трансформація — це загальна модель газових перетворень, яка враховує зміни тиску, об'єму та температури стисненого середовища відповідно до формули:

p * Vn=const

Де:

• p – тиск,
• V – об'єм,
• n – політропний показник (також називається політропним індексом).

Значення n визначає характер перетворення:

• n = 1 – ізотермічне перетворення (постійна температура),
• n = κ (приблизно 1,4 для повітря) – адіабатичне перетворення (відсутність теплообміну),
• 1 < n < 1,4 – власне політропне перетворення, частково ізотермічне і частково адіабатичне.

У реальних промислових умовах більшість процесів у пневматичних силових приводах мають саме політропний характер, що означає, що енергія, що подається до силового приводу, не перетворюється на 100% в роботу – частина втрачається у вигляді тепла.

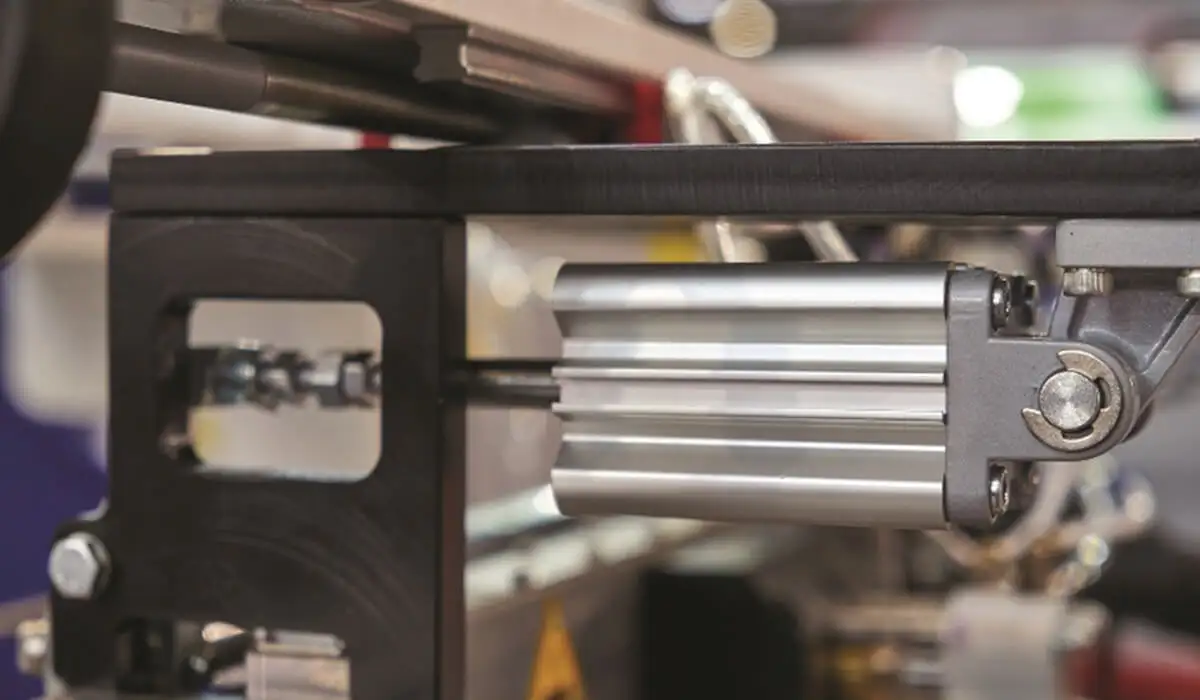

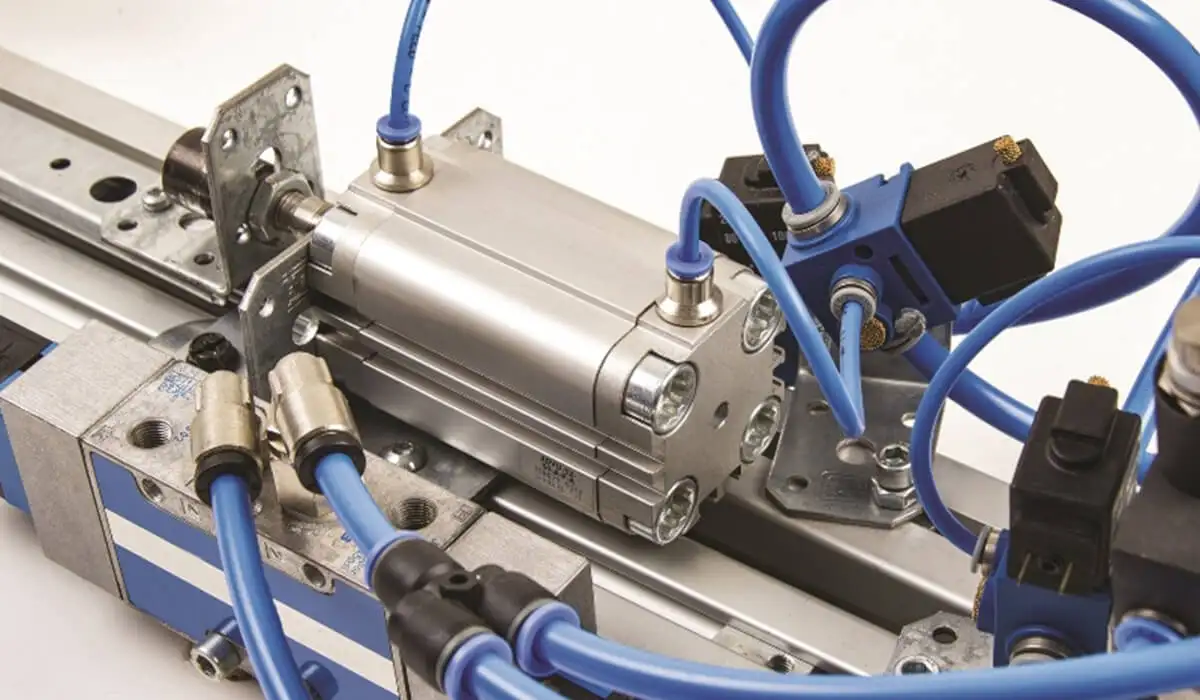

Політропна трансформація та робота пневматичного циліндра

Під час стиснення повітря та його розширення в камері циліндра відбуваються трансформації, які визначають:

• швидкість руху поршня,
• силу, що генерується циліндром,
• енергетичну ефективність системи.

Ключові наслідки політропної перетворення в силовому циліндрі:

• підвищення температури під час швидкого стиснення (перетворення, близьке до адіабатичного),
• охолодження повітря під час розширення (може призвести до конденсації вологи),
• зниження корисного тиску – не вся енергія стисненого повітря передається поршню,
• змінні втрати тепла, що залежать від часу циклу та теплопровідності силового циліндра.

Як зберегти енергетичний баланс в циліндрі?

Енергетичний баланс – це ситуація, в якій енергія стисненого повітря максимально перетворюється на механічну роботу. Ось найважливіші фактори, які дозволяють досягти цієї мети:

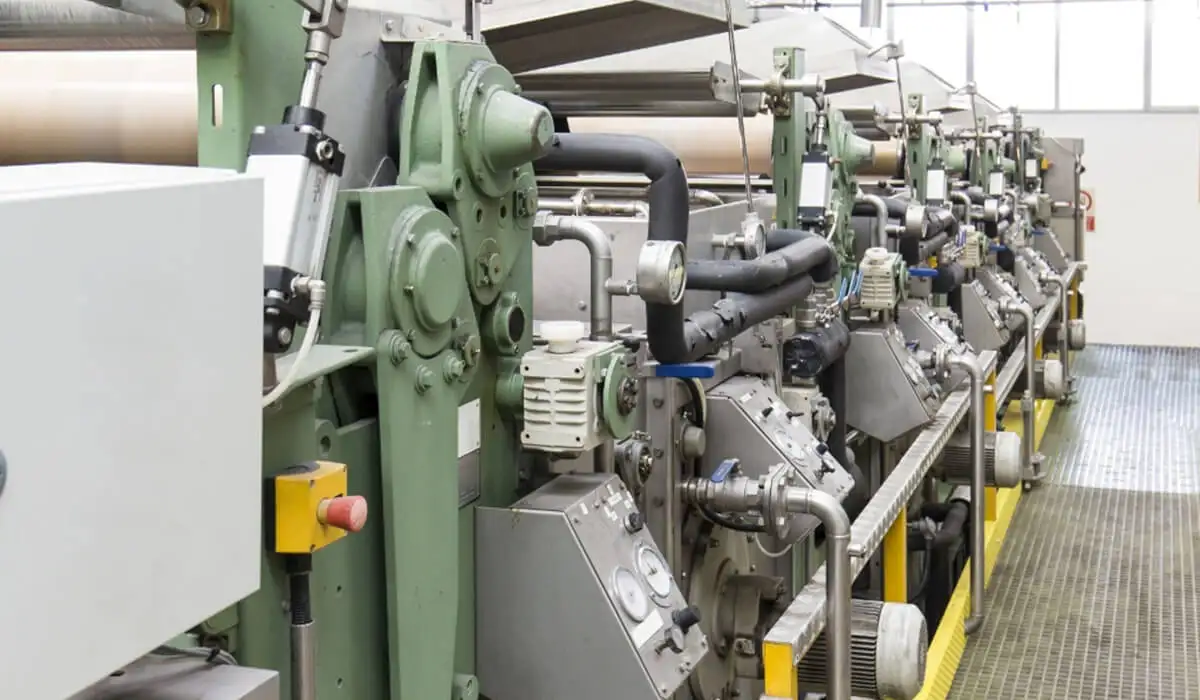

1. Підбір циліндра для застосування

У пропозиції ПНЕВМАТ є приводи, що відповідають стандартам ISO 15552, ISO 6432, а також компактні приводи, які завдяки ретельно підібраним матеріалам (наприклад, анодованому алюмінію, поршневим штокам з нержавіючої сталі) мінімізують втрати тепла і тертя. При виборі приводу слід враховувати:

• довжину ходу
• швидкість циклу
• необхідну силу
• частоту роботи

2. Оптимізація параметрів живлення

Стиснене повітря: повинно бути

• відповідно осушене (щоб уникнути конденсації та ефекту охолодження при розширенні),
• стабілізоване за тиском (за допомогою редукторів з точним налаштуванням),
• поставлятися з ефективної установки – найкраще в кільцевій системі з точками вимірювання.

3. Управління потоком і клапанами

• Розподільні клапани, пропоновані ПНЕВМАТ (в тому числі електричні клапани, пневматичні та пропорційні клапани), дозволяють точно контролювати час відкриття і кількість повітря, що подається в робочу камеру. Правильно підібраний клапан зменшує n (тобто «охолоджує» перетворення) і підвищує ефективність.

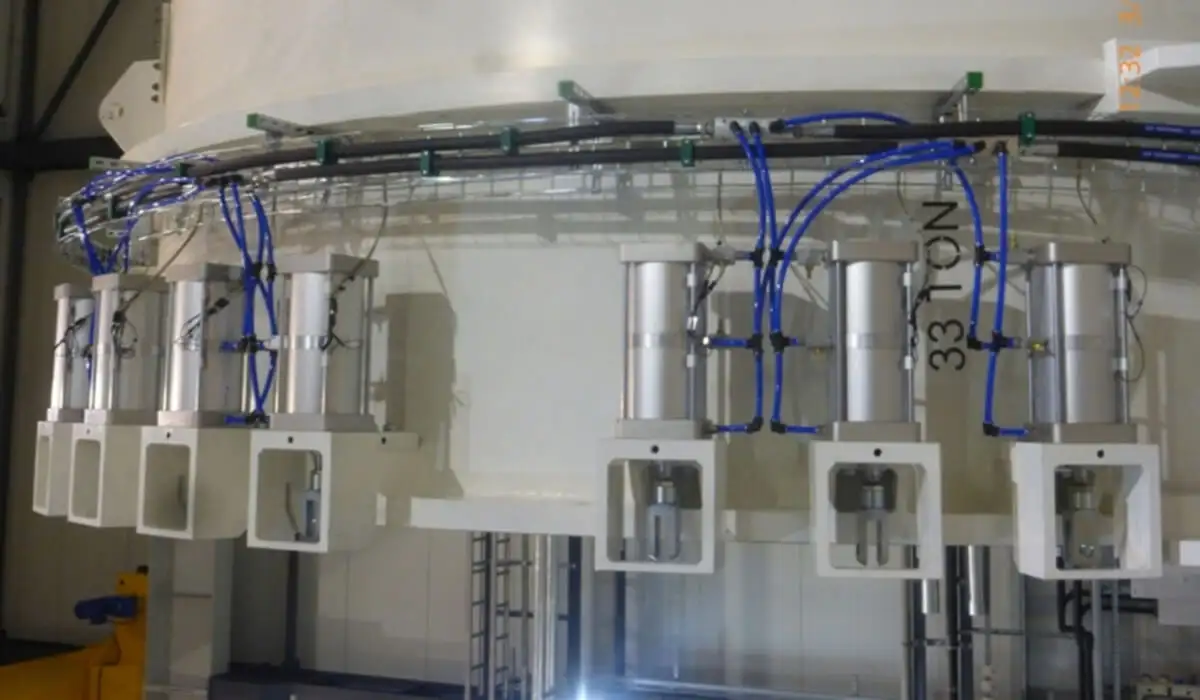

4. Кінцеве гасіння та амортизація

• Занадто різке зупинення поршня призводить до втрати кінетичної енергії та підвищення температури повітря. ПНЕВМАТ пропонує циліндри з пневматичною та механічною амортизацією, які покращують плавність руху та захищають установку.

Застосування політропних перетворень у промисловій практиці

Термодинамічні явища, в тому числі політропне перетворення, відбуваються у всіх пневматичних установках, незалежно від галузі:

• Машинобудування – швидкі робочі цикли (наприклад, преси, автоматичне складання) вимагають точного управління енергією в силових приводах.

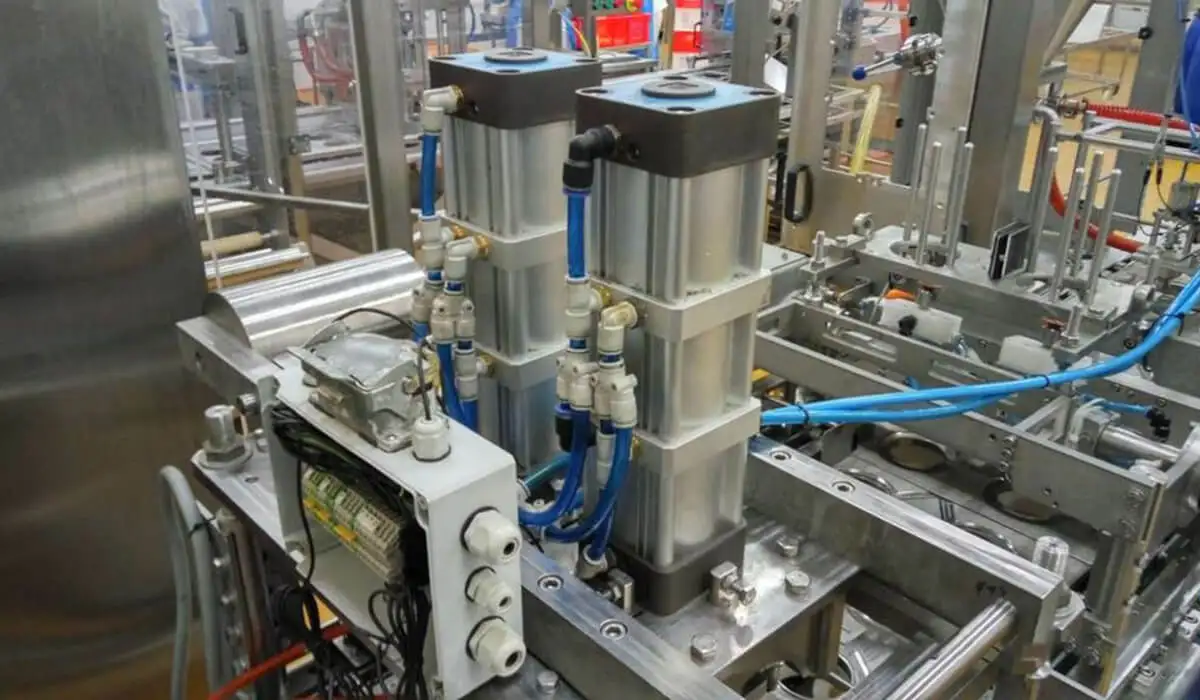

• Виробнича автоматика – точність рухів приводу впливає на якість продукції (наприклад, при дозуванні, пакуванні).
• Логістика та внутрішній транспорт – приводи, що використовуються в маніпуляторах, захватах та системах pick&place, повинні працювати енергоефективно.
• Харчова та фармацевтична промисловість – енергетичний баланс впливає на надійність та повторюваність роботи в гігієнічних середовищах.

Роль компанії ПНЕВМАТ в оптимізації політропного перетворення

ПНЕВМАТ – провідний польський постачальник компонентів промислової пневматики, який, окрім продукції, також пропонує:

• проектування пневматичних установок з урахуванням енергетичних втрат і термодинамічного аналізу,
• підбір силових приводів, оптимізованих під навантаження і характеристики газового перетворення,
• пропорційні клапани та електроклапани, що забезпечують точне регулювання потоку,
• сервіс та діагностику установок стисненого повітря – включаючи вимірювання тиску, потоку та локалізацію точок втрат,
• технічні тренінги з питань підтримання енергетичного балансу в пневматичних системах.

Як ефективно управляти енергією в силовому приводі?

Ключовий аспект	Дія
Термодинаміка	Враховуйте політропне перетворення під час проектування циклу
Компоненти	Вибирайте приводи з низьким тертям та хорошою теплопровідністю
Повітря	Висушити та стабілізувати параметри середовища
Клапани	Використовуйте точне керування потоком
Діагностика	Регулярно вимірювати втрати енергії та ефективність

Як політропна трансформація впливає на енергоспоживання в пневматичній установці?

У кожній установці, що живиться стисненим повітрям, існують втрати енергії, що виникають внаслідок характеристик газових перетворень. Зокрема, якщо привід працює в дуже швидкому циклі або під великим навантаженням, газове перетворення зміщується в бік адіабатичного (n ≈ 1,4), що означає, що:

• температура стисненого повітря зростає (частина енергії «втоплюється» в тепло),
• кінцевий тиск у камері поршня падає швидше, ніж передбачалося,
• необхідно збільшити тиск живлення, що призводить до більшого споживання стисненого повітря.

Як наслідок, підприємство споживає більше електроенергії для живлення компресорів, а операційні витрати зростають. У системах, що працюють безперервно 24 години на добу, навіть незначна неоптимальність перетворюється на десятки тисяч злотих на рік.

Системні рішення від ПНЕВМАТ, що сприяють енергетичній рівновазі

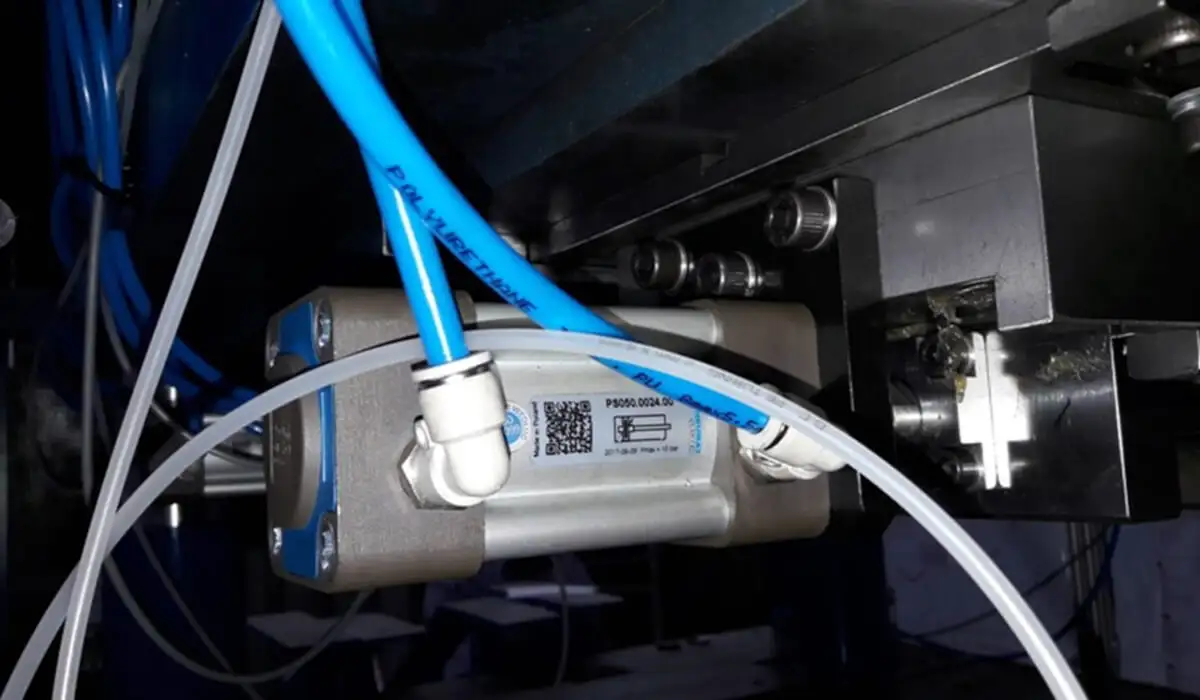

1.Регулятори потоку та дросельно-зворотні клапани

Продукти з каталогу Pneumat System, такі як прецизійні регулятори потоку, дозволяють плавно регулювати швидкість наповнення та спорожнення камер силового приводу. Це дозволяє:

• зменшити значення n у політропному рівнянні (процес стає ближчим до ізотермічного),
• зменшити пікові температури та перевантаження,
• оптимізувати час реакції циліндра без втрати стисненого повітря.

2. Системи так званих інтелектуальних циліндрів

Завдяки інтеграції циліндрів з датчиками положення, сили і навіть температури, можливий аналіз кожного циклу в режимі реального часу. ПНЕВМАТ пропонує циліндри з магнітними датчиками, які дозволяють зчитувати положення циліндра.

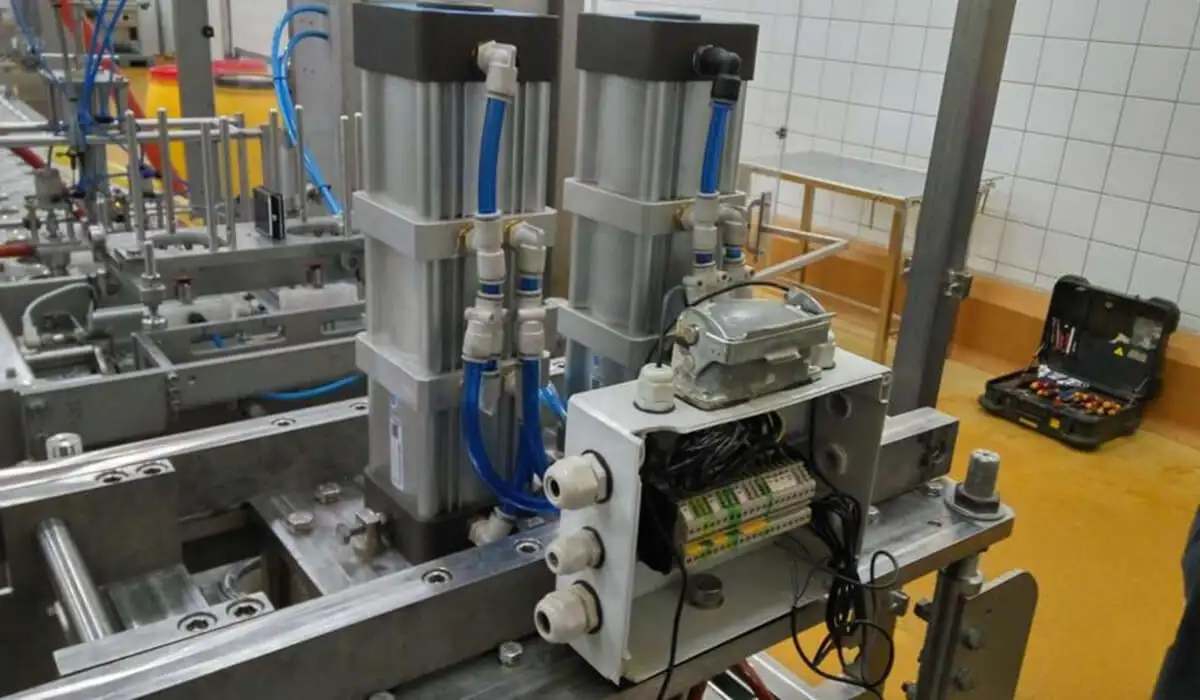

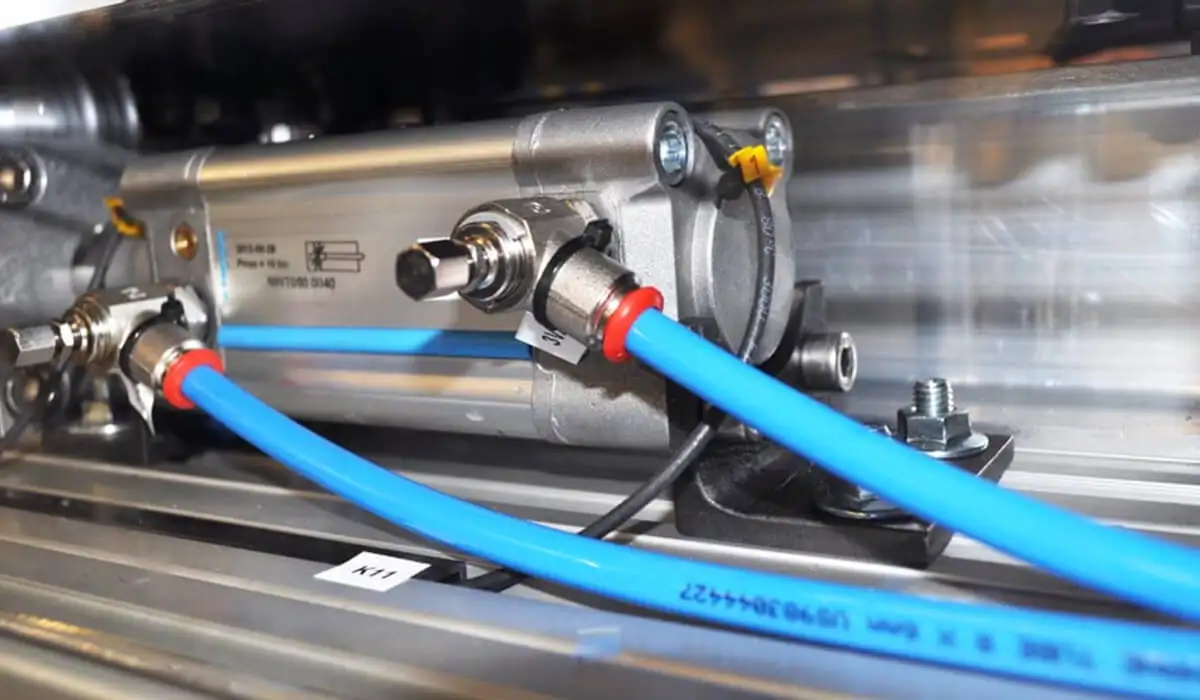

3. Аналіз та оптимізація установки стисненого повітря

ПНЕВМАТ надає послуги з енергетичного аудиту, що включають:

• вимірювання фактичного потоку (м³/хв),
• аналіз втрат тиску на ділянках трубопроводів,
• локалізацію точок витоку (часто це 10-30% від загального споживання!),
• розрахунок ефективності використання повітря в циклах роботи приводів.

За допомогою цих даних можна, наприклад, змінити параметри роботи клапанів, силових приводів або навіть замінити їх на моделі з кращим коефіцієнтом ефективності. Для отримання додаткової інформації зв'яжіться з нами!
