Оборудование для судов, яхт, лодок — техника, принадлежности, аксессуары
Оборудование для судов, лодок, яхт – какие пневматические изделия используются в судостроительной и лодочно-строительной отраслях?
Пневматика в морской промышленности имеет два «лица»:
- палубная пневматика (shipboard) – то есть системы сжатого воздуха и исполнительные элементы на готовом судне (корабль, паром, оффшорные сооружения, а также большие яхты),
- производственная пневматика (верф/судостроительный завод) – то есть сжатый воздух как питающая инструменты, автоматизацию, лакокрасочные системы, подготовку поверхностей, испытательные стенды и т.д.
В обоих случаях действуют подобные законы физики, но морская среда выдвигает более строгие требования: коррозия (солевой туман), влага, вибрации, ограниченное пространство для обслуживания, надежность 24/7, безопасность и классификационные нормы. Это особенно важно на верфях и плавучих объектах: качество сжатого воздуха, подбор материалов, герметичность, устойчивость к воде/масла и плановое техническое обслуживание.
Три «ветви» системы сжатого воздуха на плавучих объектах
На судах система сжатого воздуха обычно делится на несколько функциональных контуров (названия могут отличаться, но суть остается прежней):
А. Воздух для запуска (Starting air) – высокое давление
Это классика больших судов со средне- и низкооборотными двигателями: запуск осуществляется сжатым воздухом под давлением около 30 бар, который последовательно подается к цилиндрам через систему запуска.
Из соображений безопасности нормы / рекомендации (SOLAS и классификационные правила) подчеркивают, в частности, необходимость обеспечения достаточного запаса пускового давления и ограничения неудачных попыток автоматического запуска.
Что это значит для компонентов?
- арматура и трубопроводы для высокого давления,
- запорные и обратные клапаны с высокой надежностью,
- защитные элементы (например, предохранительные диски в пусковых ветвях) – важны в контексте устойчивости к избыточному давлению и явлению liquid slugging/конденсата в ветвях.
Б. Рабочий/сервисный воздух (Service air) – обычно 7–8 бар
Это «рабочая лошадка» для общего применения: питания инструментов, продувки, вспомогательных приводов, иногда простых приводов. Типичные уровни эксплуатации в отраслевых материалах составляют 7-8 бар.
C. Воздух для систем управления и контрольно-измерительных приборов (Control/Instrument air) – 7–8 бар, но гораздо чище
Это воздух для автоматики и приборов: позиционеры, приводы технологических клапанов, автоматика машинного отделения, системы мониторинга, пневматические элементы безопасности. В этом контуре ключевое значение имеет качество (сухое, обезжиренное, профилированное), поскольку загрязнения приводят к заклиниванию, отклонению параметров и нестабильной работе.
Почему качество воздуха в морской отрасли является критическим
В морской и судостроительной практике проблемы с пневматикой очень часто возникают не через сам клапан или привод, а через среду:
- вода/конденсат → коррозия, вымывание смазки, замерзание, разбухание уплотнений, нестабильная работа распределителей,
- масло (аэрозоль/пары) → деградация эластомеров, загрязнение прецизионных элементов, проблемы с позиционерами,
- твердые частицы → заедание суваков, негерметичность на гнездах, «зависание» клапанов.
Для описания качества сжатого воздуха обычно используется стандарт ISO 8573-1, который классифицирует его по трем параметрам: твердые частицы, вода и масло. В системах управления (instrument air) стремятся к более высокому качеству, чем в системах инструментального применения – это очень хороший отправной пункт для проектирования установок на верфи и на судне.
Где применяется пневматика на судах, лодках и яхтах - практические примеры
Клапанная автоматика и технологическая арматура
На плавучих объектах в системах установлено множество клапанов: топливо, смазочное масло, морская вода, пресная вода, балласт, вспомогательные системы, технологические среды (на специализированных судах). Пневматические приводы здесь ценятся за:
- простота и устойчивость по сравнению с электрическими приводами в сложных условиях,
- возможность реализации функции fail-safe (например, возвратная пружина в приводе или система пневматической логики),
- простое исполнение во взрывозащищенном варианте (часто важно в опасных зонах).
Продукты, обычно входящие в состав:
- пневматические приводы (стандартные и усиленные исполнения),
- распределители / электроклапаны (3/2, 5/2, 5/3) для управления приводами,
- установки подготовки воздуха (фильтр-редуктор-смазчик или комплекты без смазки)
- быстроразъемные соединения, фитинги, трубопроводы, резьбовая арматура (часто из нержавеющей стали).
Водонепроницаемая дверь, заслонки, крышки, замки
В более крупных судах встречается пневматическое (или пневматически-гидравлическое) усиление запираний: водонепроницаемые двери, люки, крышки, элементы безопасности. Пневматика привлекательна, когда важны:
- быстрое действие,
- устойчивость к перегрузкам и ударам,
- простое обслуживание и предполагаемый «аварийный режим».
На яхтах и лодках пневматика может применяться выборочно (например, в технических элементах оборудования), хотя чаще здесь встречается гидравлика 12/24 В и электрооборудование. На этапе строительства и обслуживания – сжатый воздух используется практически повсюду (инструменты, лакокрасочная мастерская, отделка).

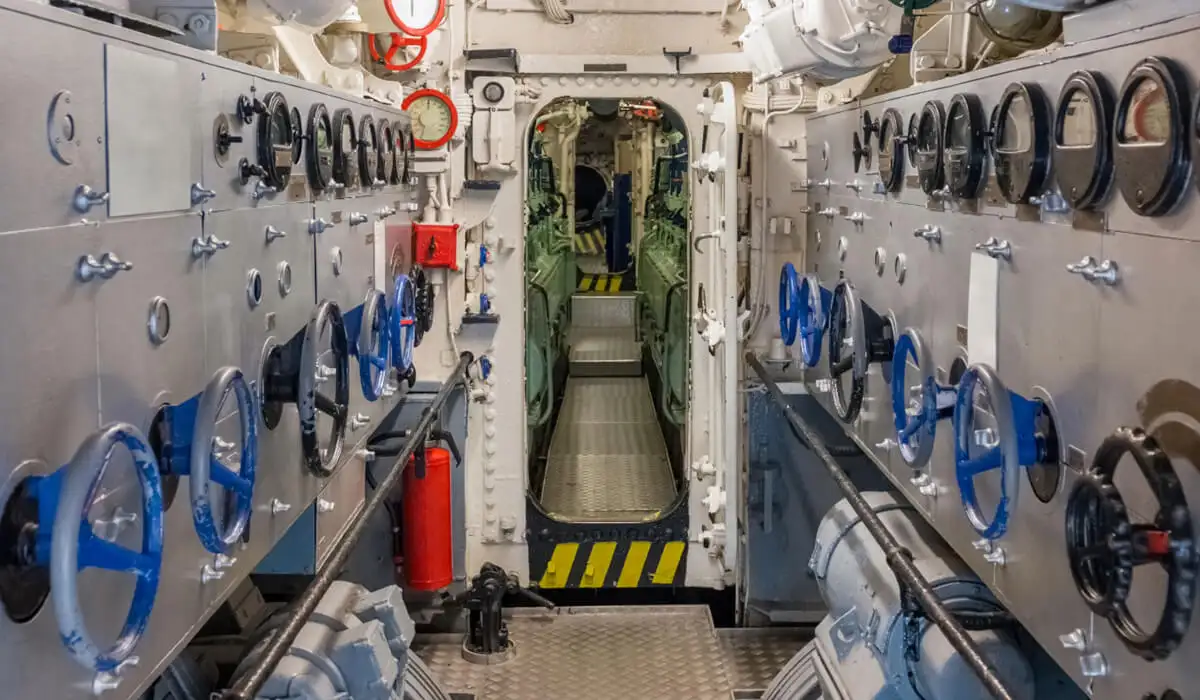

Системы запуска и автоматика машинного отделения
Вопрос запуска с помощью сжатого воздуха (ок. 30 бар) касается прежде всего крупных судовых двигателей. Кроме того, сжатый воздух обеспечивает работу многих вспомогательных функций: продувки, управления, пневматической сигнализации, исполнительных элементов в системе автоматики.

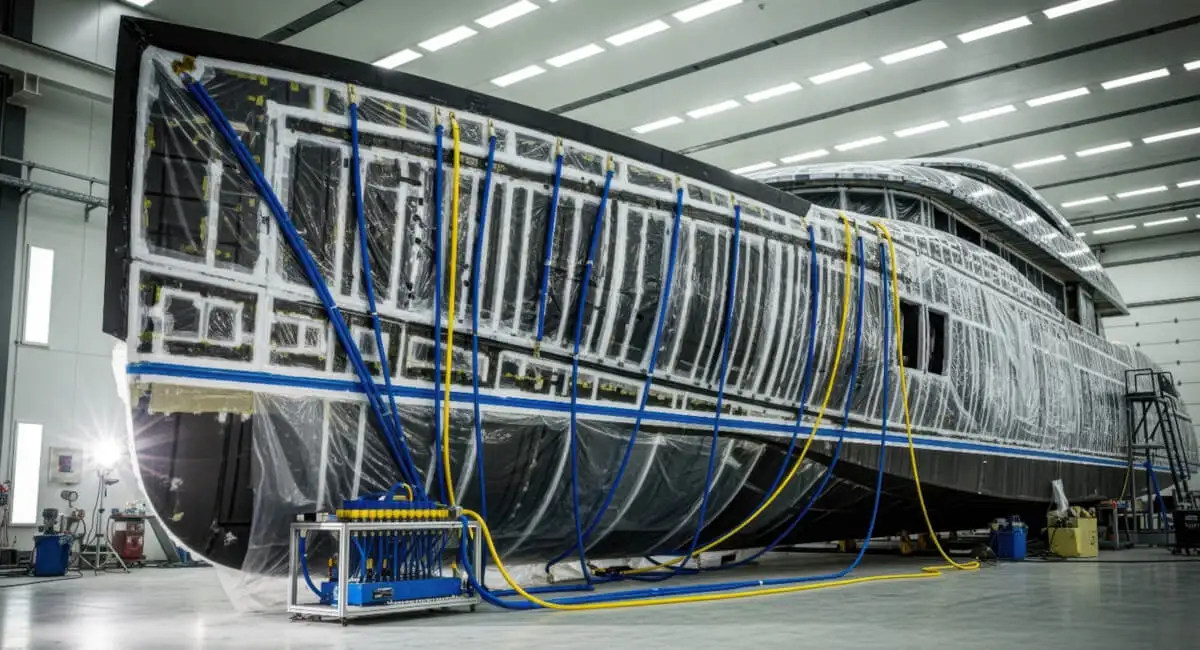

Судостроительные инструменты и процессы: здесь пневматика «работает» каждый день
На судостроительных заводах и верфях сжатый воздух является основной производственной средой:
- пневматические инструменты (шлифовальные машины, дрели, клепальные машины, ударные гаечные ключи),
- подготовка поверхности (продувка, осушка, пескоструйная очистка – в зависимости от технологии),
- лакокрасочные и антикоррозионные покрытия (питание пистолетов, насосов, смесителей),
- автоматизация рабочих мест (приводы прижимов, манипуляторы, направляющие, захваты).
В этом сегменте пневматические изделия – это не только приводы и клапаны, но и вся инфраструктура: подготовка воздуха, фильтрация, редукция, осушение, распределительные сети, арматура и быстроразъемные соединения.
Какие пневматические изделия чаще всего нужны на судостроительном заводе и на судне - практический перечень
Ниже приведен перечень наиболее часто используемых в судостроительной практике групп компонентов (которые следует подбирать с учетом «морских условий»):

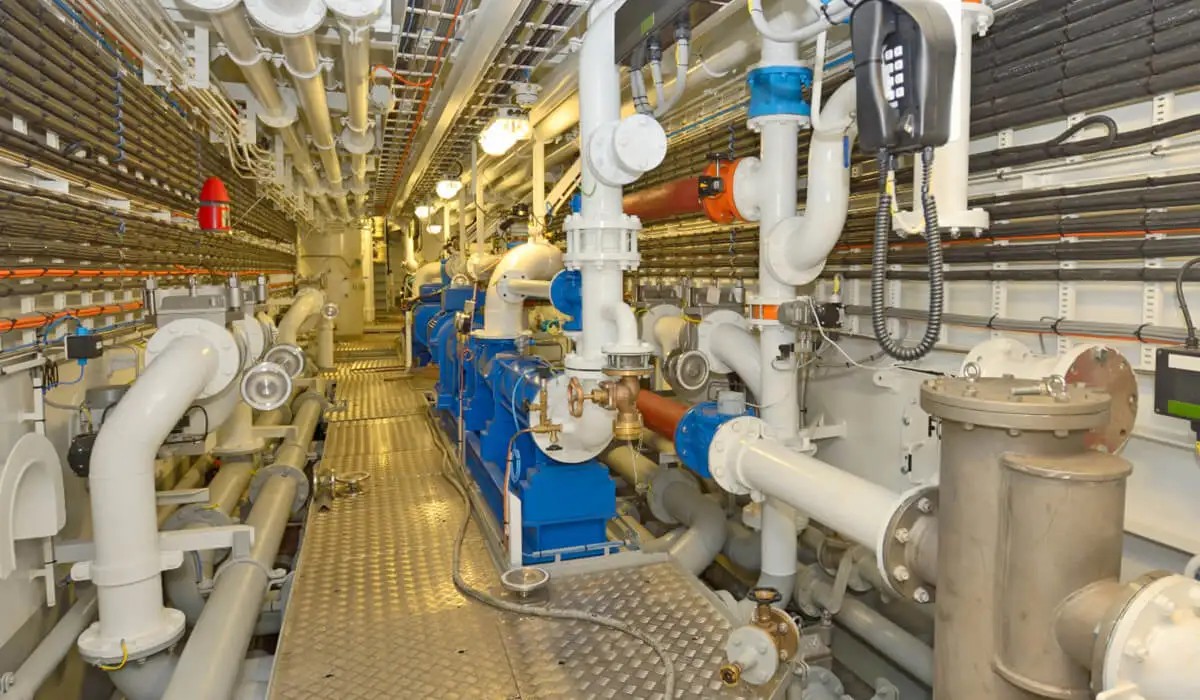

Подготовка воздуха (FR/FRL/отсечение)
- фильтры сжатого воздуха (в том числе более точные ступени для контуров управления),
- редукторы давления,
- смазщики (там, где этого требует производитель исполнительных механизмов – все чаще системы проектируются как «бессмазочные»),
- Запорные клапаны и сервисные модули.
В ассортименте ПНЕВМАТ вы найдете, в частности, блоки подготовки воздуха FR+L и FRL, а также блоки с запорным клапаном – типичные элементы для построения локальных точек питания машин, рабочих мест и клапанных островов.
Распределительные клапаны и электроклапаны
Для управления приводами и двигателями: ручные, пневматические, электрические, в конфигурациях 3/2, 5/2, 5/3, моностабильные/бистабильные. В морской практике важны:
- устойчивость к загрязнению (а значит… качество воздуха),
- герметичность и повторяемость,
- простота обслуживания и доступность запчастей.
ПНЕВМАТ предлагает распределительные клапаны и электроклапаны разных производителей и вариантов управления (в том числе популярные конфигурации 3/2, 5/2, 5/3).
Пневматические приводы и специальные приводы
В морской среде часто нужны:
- поршни из нержавеющей стали (AISI 304/316) или повышенной стойкости,
- уплотнения, устойчивые к средам/температурам,
- скребки и защита поршня,
- версии для работы в коррозионной среде и интенсивных циклах.
ПНЕВМАТ предлагает производство стандартизированных цилиндров (различные серии ISO и исполнения), а также нестандартные решения для тяжелых условий эксплуатации, включая коррозионные среды.

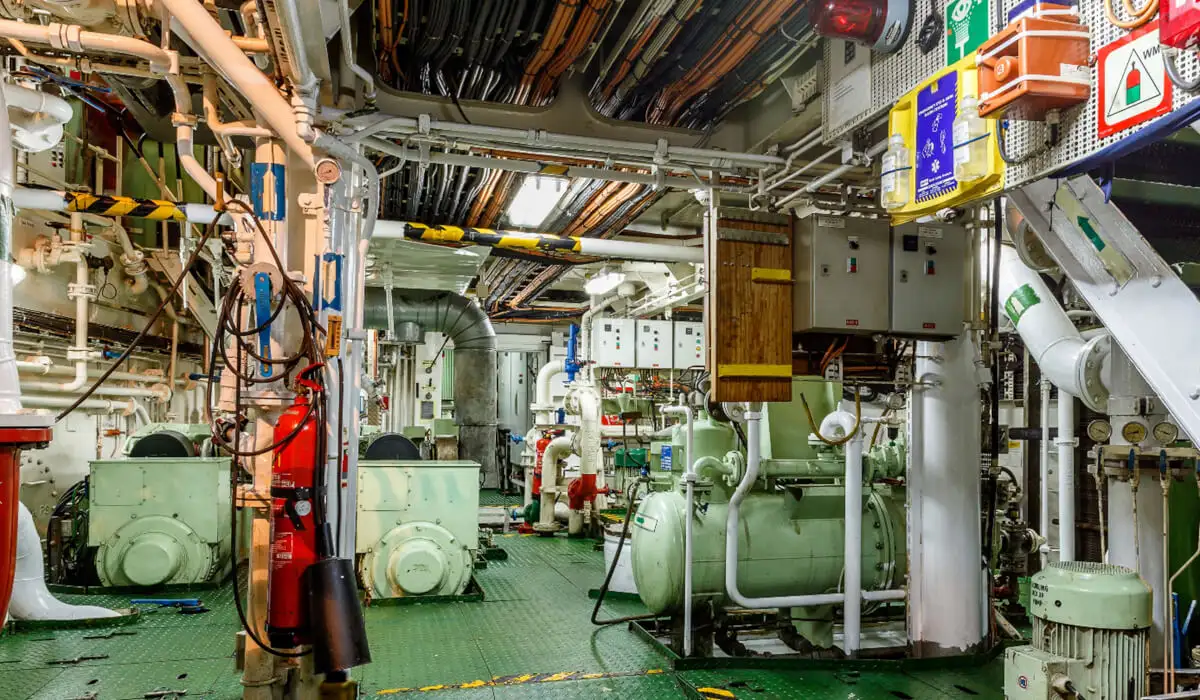

Соединители, арматура, быстроразъемные соединения, трубопроводы и шланги.
Это элементы, которые обеспечивают надежность установок на месте:
- вставные соединители и винтовые соединения,
- резьбовая арматура,
- быстроразъемные соединения (в том числе в нержавеющих вариантах),
- пневматические трубопроводы и промышленные шланги.
В реалиях судостроения ключевыми являются: устойчивость к соли и химикатам, механическая прочность, радиус изгиба, а также последовательная стандартизация диаметров и резьб (для быстрого сервисного обслуживания).
Критерии выбора пневматических систем для морских применений (инженерный чек-лист)
Если вы хотите подобрать компоненты, «чтобы они работали в морских условиях», следует ознакомиться с этими пунктами:
1. Коррозионная среда
- нержавеющая сталь (304/316) в критически важных элементах,
- защитные покрытия (анодирование, никелирование, порошковая покраска),
- подбор эластомеров (NBR/Viton/PU) в соответствии с температурами и контактом с маслом/водой.
2. Качество воздуха и режим фильтрации
- к контурам управления / приборным контурам относитесь строже, чем к инструментальным,
- осушение, сепарация масла, ступенчатая фильтрация,
- ориентируйтесь на параметры качества, описанные в соответствии с ISO 8573-1 (частицы, вода, масло).
3. Запас и стабильность давления
- особенно в системах запуска: управление запасом и защитными средствами является вопросом безопасности (SOLAS/класс).
4. Fail-safe и аварийные сценарии
- что должно произойти после исчезновения питания? (закрыть/открыть/остановить),
- нужен ли вам привод с пружиной, блокировка, предохранительные клапаны?
5. Сервисная доступность
- модульность FRL, быстрый доступ к фильтрам и сливным клапанам конденсата,
- унификация соединений и размеров,
- запланированные обзоры + ремонтные комплекты.
Какое место в этом занимает ПНЕВМАТ — как согласовать это на этапах проектирования и закупки.
С точки зрения судостроительного завода или верфи наиболее ценно то, что поставщик не ограничивается лишь «продажей деталей», а способен комплексно решать от подбора до сервисного обслуживания.
Из информации, предоставленной ПНЕВМАТ, следует, что компания предлагает, в частности:
- проектирование и выполнение пневматических установок,
- производство приводов (в том числе специальных),
- надзор за техническим обслуживанием пневматических систем,
- аудиты энергоэффективности сжатого воздуха,
- калибровку измерительных приборов и регенерацию приводов.
Это очень хорошо соответствует реалиям морской отрасли, где:
- установки большие и энергоемкие (истоки и неправильные настройки «съедают» бюджет),
- сервис и доступность запчастей имеют критическое значение,
- часто требуются нестандартные исполнения (другие ходы, крепеж, материалы, защита штока, работа в условиях коррозии).
Примеры пневматических «пакетов» для верфи и судна – как подходить к комплектации
Пакет А: Верфь/судостроительный завод – производственное рабочее место (инструменты + автоматика)
- пункт подготовки воздуха FR/FRL (фильтр + редукция + возможна смазка),
- быстроразъемные соединения и соединения для шлангов,
- распределители / электромагнитные клапаны для приводов рабочего места,
- приводы ISO для прижимания, позиционирования, блокировки,
- арматура и шланги, устойчивые к механическим нагрузкам.
Пакет B: Блок – клапанная автоматика (control air)
- разделенный контур «чистого» управляющего воздуха,
- фильтрация и редукция вблизи потребителей,
- электроклапаны 3/2 или 5/2 + кабели/катушки соответствующего класса среды,
- силовые приводы с соответствующим материалом штока/уплотнений,
- трубопроводы и соединители в стандарте, что облегчает быстрое обслуживание.
Пакет C: Агрегат – высоконапорные системы (запуск)
- компоненты с соответствующими допущениями и параметрами давления,
- контроль конденсата, надлежащее осушение и эксплуатационные процедуры,
- защитные устройства и логика, отвечающие требованиям безопасности (включая ограничение попыток автоматического запуска).
Самые распространенные ошибки в морской пневматике (и как их избежать)
- Отсутствие разделения воздуха по качеству: один и тот же воздух для инструментов и приборов → проблемы с автоматикой.
- Недооценка конденсата: отсутствие эффективной осушки и ливней → коррозия, заклинивание, аварии зимой.
- Неподходящие материалы в зоне солевого тумана: «обычная» сталь в критически важных элементах → быстрая деградация.
- Хаос в соединениях и резьбах: каждый монтирует по-своему → сервисное обслуживание на месте продолжается вечность.
- Отсутствие аудита утечек и настроек: сжатый воздух является энергоемким, а истоки – повседневным явлением – аудиты и техническое обслуживание дают реальный результат.
