Обладнання для суден, яхт, човнів — техніка, приладдя, аксесуари
Обладнання для суден, човнів, яхт — які пневматичні вироби використовуються у суднобудівній та човнобудівній галузях?
Пневматика в морській промисловості має два «обличчя»:
- палубна пневматика (shipboard) — тобто системи стисненого повітря та виконавчі елементи на готовому судні (корабель, пором, офшорні споруди, а також великі яхти),
- виробнича пневматика (верф/суднобудівний завод) – тобто стиснене повітря як середовище, що живить інструменти, автоматизацію, лакофарбові системи, підготовку поверхонь, випробувальні стенди тощо.
В обох випадках діють подібні закони фізики, але морське середовище висуває більш суворі вимоги: корозія (сольовий туман), волога, вібрації, обмежений простір для обслуговування, надійність 24/7, безпека та класифікаційні норми. Це робить особливо важливими на верфях та плавучих об'єктах: якість стисненого повітря, підбір матеріалів, герметичність, стійкість до води/масла та планове технічне обслуговування.
Три «гілки» системи стисненого повітря на плавучих об’єктах
На суднах система стисненого повітря зазвичай поділяється на кілька функціональних контурів (назви можуть відрізнятися, але суть залишається тією самою):
А. Повітря для запуску (Starting air) – високий тиск
Це класика великих суден із середньо- та низькообертовими двигунами: запуск здійснюється стисненим повітрям під тиском близько 30 бар, яке подається послідовно до циліндрів через систему запуску.
З міркувань безпеки норми / рекомендації (SOLAS та класифікаційні правила) наголошують, зокрема, на необхідності забезпечення достатнього запасу пускового тиску та обмеження невдалих спроб автоматичного запуску.
Що це означає для компонентів?
- арматура та трубопроводи для високого тиску,
- запірні та зворотні клапани з високою надійністю,
- захисні елементи (наприклад, запобіжні диски в пускових гілках) – важливі в контексті стійкості до надлишкового тиску та явища «liquid slugging» / конденсату в гілках.
Б. Робоче/сервісне повітря (Service air) – зазвичай 7–8 бар
Це «робоча конячка» для загального застосування: живлення інструментів, продувки, допоміжних приводів, іноді простих приводів. Типові рівні експлуатації в галузевих матеріалах становлять 7–8 бар.
C. Повітря для систем управління та контрольно-вимірювальних приладів (Control/Instrument air) – 7–8 бар, але набагато чистіше
Це повітря для автоматики та приладів: позиціонери, приводи технологічних клапанів, автоматика машинного відділення, системи моніторингу, пневматичні елементи безпеки. У цьому контурі ключове значення має якість (сухе, знежирене, профільтроване), оскільки забруднення призводять до заклинювання, відхилення параметрів та нестабільної роботи.
Чому якість повітря в морській галузі є критичною
У морській та суднобудівній практиці проблеми «з пневматикою» дуже часто виникають не через сам клапан чи привід, а через середовище:
- вода/конденсат → корозія, вимивання мастила, замерзання, розбухання ущільнень, нестабільна робота розподільників,
- масло (аерозоль/пари) → деградація еластомерів, забруднення прецизійних елементів, проблеми з позиціонерами,
- тверді частинки → заїдання суваків, негерметичність на гніздах, «зависання» клапанів.
Для опису якості стисненого повітря зазвичай застосовується стандарт ISO 8573-1, який класифікує його за трьома параметрами: тверді частинки, вода та олія. У системах управління (instrument air) прагнуть до вищої якості, ніж у системах інструментального застосування – і це дуже хороший відправний пункт для проектування установок на верфі та на судні.
Де застосовується пневматика на суднах, човнах та яхтах — практичні приклади
Клапанна автоматика та технологічна арматура
На плавучих об'єктах у системах встановлено безліч клапанів: паливо, мастила, морська вода, прісна вода, баласт, допоміжні системи, технологічні середовища (на спеціалізованих суднах). Пневматичні приводи тут цінуються за:
- простоту та стійкість у порівнянні з електричними приводами в складних умовах,
- можливість реалізації функції fail-safe (наприклад, зворотна пружина в приводі або система пневматичної логіки),
- просте виконання у вибухозахищеному варіанті (часто важливо в небезпечних зонах).
Продукти, які зазвичай входять до складу:
- пневматичні приводи (стандартні та посилені виконання),
- розподільники / електроклапани (3/2, 5/2, 5/3) для керування приводами,
- установки підготовки повітря (фільтр–редуктор–змащувач або комплекти без змащування)
- швидкороз'ємні з'єднання, фітинги, трубопроводи, різьбова арматура (часто з нержавіючої сталі).
Водонепроникні двері, заслінки, кришки, замки
У більших суднах зустрічається пневматичне (або пневматично-гідравлічне) підсилення замикань: водонепроникні двері, люки, кришки, елементи безпеки. Пневматика є привабливою, коли важливими є:
- швидка дія,
- стійкість до перевантажень та ударів,
- просте обслуговування та передбачуваний «аварійний режим».
На яхтах і човнах пневматика може застосовуватися вибірково (наприклад, в елементах технічного обладнання), хоча частіше тут зустрічається гідравліка 12/24 В та електрообладнання. Натомість на етапі будівництва та обслуговування – стиснене повітря використовується практично всюди (інструменти, лакофарбова майстерня, обробка).

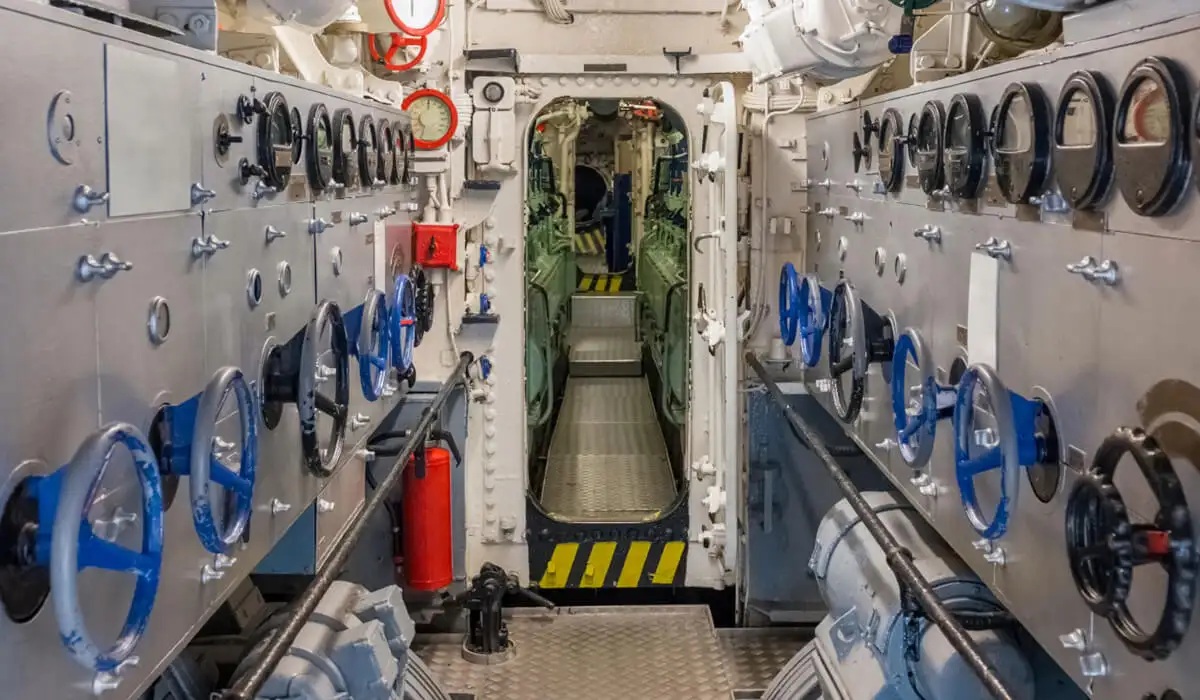

Системи запуску та автоматика машинного відділення
Питання запуску за допомогою стисненого повітря (прибл. 30 бар) стосується насамперед великих суднових двигунів. Крім того, стиснене повітря забезпечує роботу багатьох допоміжних функцій: продувки, керування, пневматичної сигналізації, виконавчих елементів в системі автоматики.
Суднобудівні інструменти та процеси: тут пневматика «працює» щодня
На суднобудівних заводах та верфях стиснене повітря є основним виробничим середовищем:
- пневматичні інструменти (шліфувальні машини, дрилі, клепальні машини, ударні гайкові ключі),
- підготовка поверхні (продування, осушення, піскоструйне очищення – залежно від технології),
- лакофарбові та антикорозійні покриття (живлення пістолетів, насосів, змішувачів),
- автоматизація робочих місць (приводи притискачів, маніпулятори, напрямні, захвати).
У цьому сегменті «пневматичні вироби» – це не тільки приводи та клапани, а й уся інфраструктура: підготовка повітря, фільтрація, редукція, осушення, розподільчі мережі, арматура та швидкороз'ємні з'єднання.
Які пневматичні вироби найчастіше потрібні на суднобудівному заводі та на судні — практичний перелік
Нижче наведено перелік груп компонентів, які найчастіше використовуються у суднобудівній практиці (і які варто підбирати з урахуванням «морських умов»):

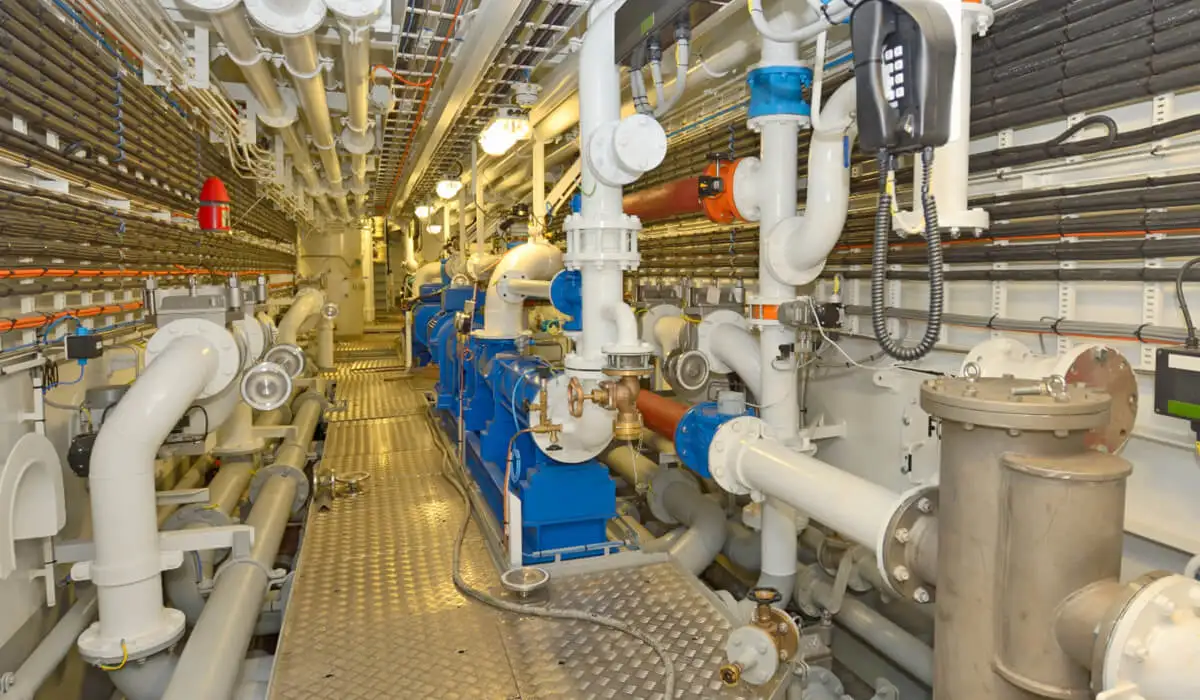

Підготовка повітря (FR / FRL / відсікання)
- фільтри стисненого повітря (в тому числі більш точні ступені для контурів керування),
- редуктори тиску,
- мастильники (там, де цього вимагає виробник виконавчих механізмів – все частіше системи проектуються як «безмастильні»),
- запірні клапани та сервісні модулі.
В асортименті ПНЕВМАТ ви знайдете, зокрема, блоки підготовки повітря FR+L та FRL, а також блоки із запірним клапаном – типові елементи для побудови локальних точок живлення машин, робочих місць та клапанних островів.

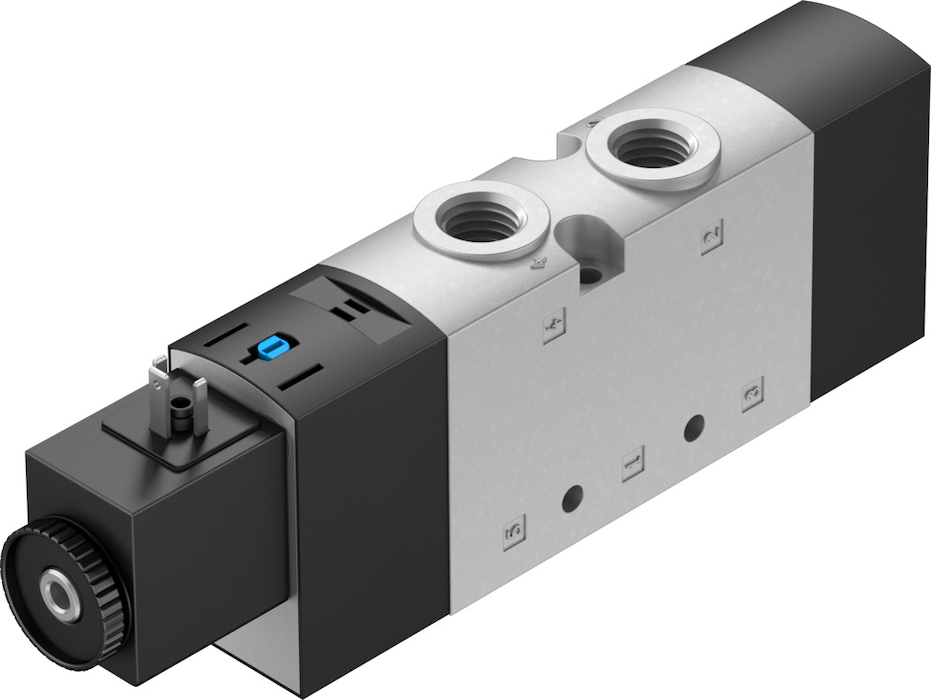

Розподільні клапани та електроклапани
Для керування приводами та двигунами: ручні, пневматичні, електричні, у конфігураціях 3/2, 5/2, 5/3, моностабільні/бістабільні. У морській практиці важливими є:
- стійкість до забруднення (а отже… якість повітря),
- герметичність та повторюваність,
- простота обслуговування та доступність запчастин.
ПНЕВМАТ пропонує розподільні клапани та електроклапани різних виробників та варіантів керування (в тому числі популярні конфігурації 3/2, 5/2, 5/3).

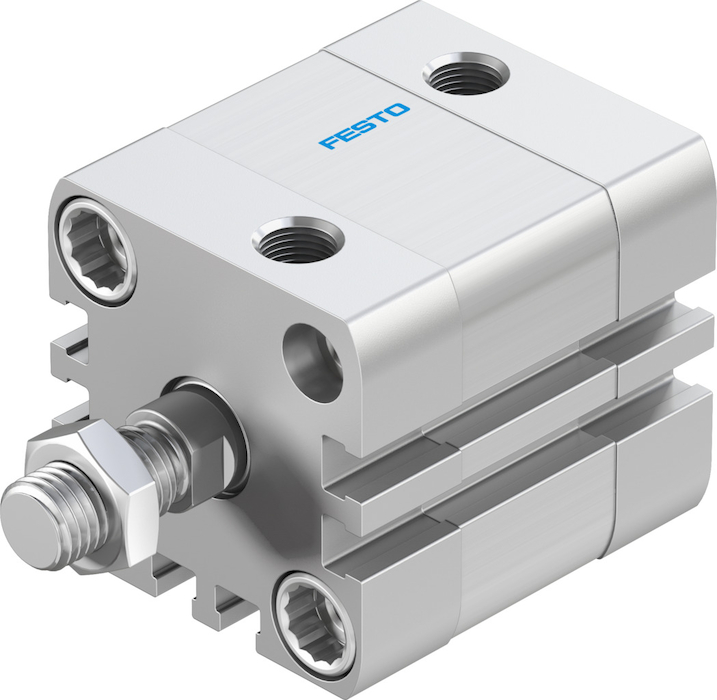

Пневматичні приводи та спеціальні приводи
У морському середовищі часто потрібні:
- поршні з нержавіючої сталі (AISI 304/316) або підвищеної стійкості,
- ущільнення, стійкі до середовищ/температур,
- скребки та захист поршня,
- версії для роботи в корозійному середовищі та при інтенсивних циклах.
ПНЕВМАТ пропонує виробництво стандартизованих циліндрів (різні серії ISO та виконання), а також нестандартні рішення для важких умов експлуатації, включаючи корозійні середовища.

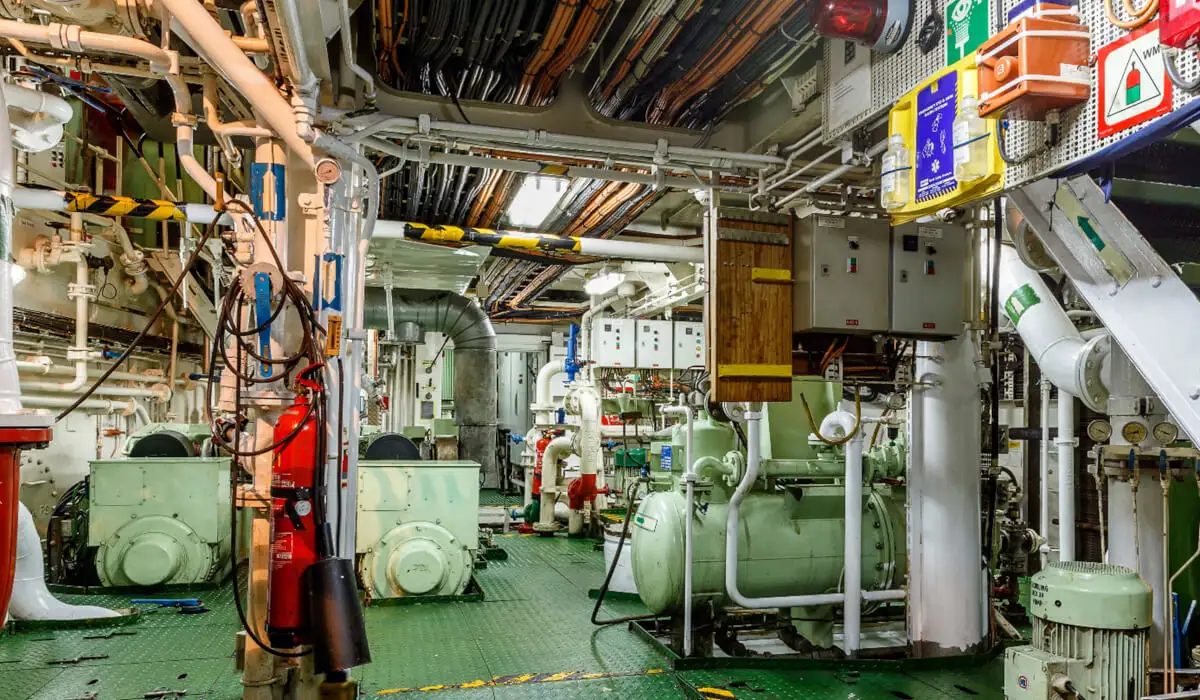

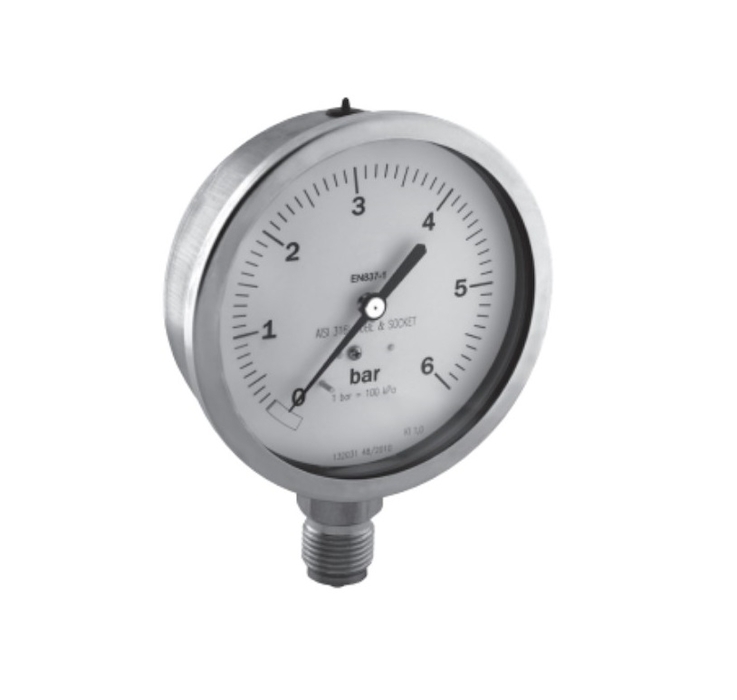

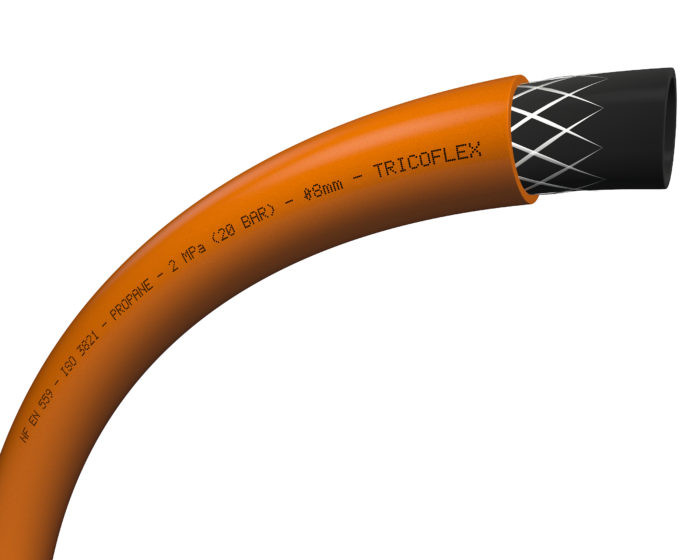

З'єднувачі, арматура, швидкороз'ємні з'єднання, трубопроводи та шланги
Це елементи, які «забезпечують» надійність установок на місці:
- вставні з'єднувачі та гвинтові з'єднання,
- різьбова арматура,
- швидкороз'ємні з'єднання (у тому числі у нержавіючих варіантах),
- пневматичні трубопроводи та промислові шланги.
У реаліях суднобудування ключовими є: стійкість до солі та хімікатів, механічна міцність, радіус згину, а також послідовна стандартизація діаметрів та різьблень (для швидкого сервісного обслуговування).
Критерії вибору пневматичних систем для морських застосувань (інженерний чек-лист)
Якщо ви хочете підібрати компоненти, «щоб вони працювали в морських умовах», варто ознайомитися з цими пунктами:
1. Корозійне середовище
- нержавіюча сталь (304/316) у критично важливих елементах,
- захисні покриття (анодування, нікелювання, порошкове фарбування),
- підбір еластомерів (NBR/Viton/PU) відповідно до температур та контакту з маслом/водою.
2. Якість повітря та режим фільтрації
- до контурів управління / приладових контурів ставтеся суворіше, ніж до інструментальних,
- осушення, сепарація масла, ступінчаста фільтрація,
- орієнтуйтеся на параметри якості, описані згідно з ISO 8573-1 (частинки, вода, масло).
3. Запас і стабільність тиску
- особливо в системах запуску: управління запасом і захисними засобами є питанням безпеки (SOLAS / клас).
4. Fail-safe та аварійні сценарії
- що має статися після зникнення живлення? (закрити / відкрити / зупинити),
- чи потрібен вам привід із пружиною, блокування, запобіжні клапани?
5. Сервісна доступність
- модульність FRL, швидкий доступ до фільтрів та зливних клапанів конденсату,
- уніфікація з'єднань та розмірів,
- заплановані огляди + ремонтні комплекти.
Яке місце в усьому цьому займає ПНЕВМАТ — як узгодити це на етапах проектування та закупівлі
З точки зору суднобудівного заводу чи верфі найціннішим є те, що постачальник не обмежується лише «продажем деталей», а здатний комплексно вирішувати питання: від підбору до сервісного обслуговування.
З інформації, наданої ПНЕВМАТ, випливає, що компанія пропонує, зокрема:
- проектування та виконання пневматичних установок,
- виробництво приводів (у тому числі спеціальних),
- нагляд за технічним обслуговуванням пневматичних систем,
- аудити енергоефективності стисненого повітря,
- калібрування вимірювальних приладів та регенерацію приводів.
Це дуже добре відповідає реаліям морської галузі, де:
- установки є великими та енергоємними (витоки та неправильні налаштування «з’їдають» бюджет),
- сервіс та доступність запчастин мають критичне значення,
- часто потрібні нестандартні виконання (інші ходи, кріплення, матеріали, захист штока, робота в умовах корозії).
Приклади пневматичних «пакетів» для верфі та для судна – як підходити до комплектації
Пакет А: Верф/суднобудівний завод – виробниче робоче місце (інструменти + автоматика)
- пункт підготовки повітря FR/FRL (фільтр + редукція + можливо змащування),
- швидкороз'ємні з'єднання та з'єднання для шлангів,
- розподільники / електромагнітні клапани для приводів робочого місця,
- приводи ISO для притискання, позиціонування, блокування,
- арматура та шланги, стійкі до механічних навантажень.
Пакет B: Блок – клапанна автоматика (control air)
- відокремлений контур «чистого» керуючого повітря,
- фільтрація та редукція поблизу споживачів,
- електроклапани 3/2 або 5/2 + кабелі / котушки відповідного класу середовища,
- силові приводи з відповідним матеріалом штока / ущільнень,
- трубопроводи та з'єднувачі у стандарті, що полегшує швидке обслуговування.
Пакет C: Агрегат – високонапірні системи (запуск)
- компоненти з відповідними допущеннями та параметрами тиску,
- контроль конденсату, належне осушення та експлуатаційні процедури,
- захисні пристрої та логіка, що відповідають вимогам безпеки (включно з обмеженням спроб автоматичного запуску).
Найпоширеніші помилки в морській пневматиці (і як їх уникнути)
- Відсутність поділу повітря за якістю: одне й те саме повітря для інструментів та приладів → проблеми з автоматикою.
- Недооцінка конденсату: відсутність ефективного осушення та зливів → корозія, заклинювання, аварії взимку.
- Невідповідні матеріали в зоні сольового туману: «звичайна» сталь у критично важливих елементах → швидка деградація.
- Хаос у з'єднаннях та різьбах: кожен монтує «по-своєму» → сервісне обслуговування на місці триває вічність.
- Відсутність аудиту витоків та налаштувань: стиснене повітря є енергоємним, а витоки — повсякденним явищем — аудити та технічне обслуговування дають реальний результат.
