Вентиляторы служат для всасывания и сжатия воздуха. Они отвечают за создание низкого избыточного давления или разряжения порядка нескольких сотен миллибар благодаря работе ротора. Он всасывает воздух между лопастями и перемещает его в радиально-боковые каналы. В нашем предложении вы найдете одноступенчатые и двухступенчатые воздуходувки по адресу: ПНЕВМАТ

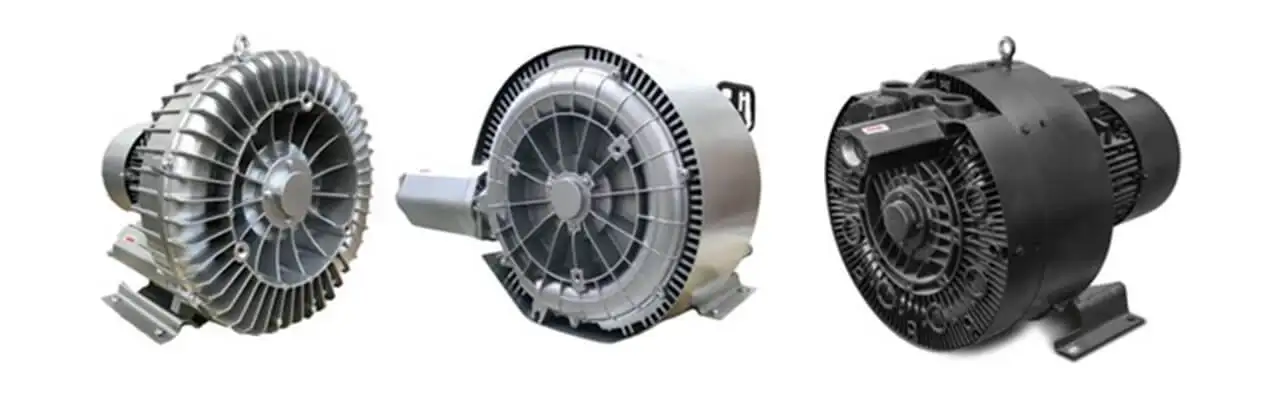

Три бококанальные (кольцевые) воздуходувки разных моделей и цветов: серый, металлический и черный. Иллюстрация для статьи о принципе действия, подборе, монтаже и широком применении промышленных компрессоров в вакуумных и аэрационных системах.

Одноступенчатый боковой каналный вентилятор создает избыточное давление до 475 мбар и разрежение до 350 мбар. Двухступенчатый боковой каналный вентилятор достигает избыточного давления до 650 мбар и разрежения до 475 мбар.

Как в режиме избыточного давления, так и в режиме разрежения необходимо использовать соответствующие принадлежности для боковых канальных воздуходувок. Для правильной работы воздуходувки необходимо использовать предохранительный клапан, который защищает устройство от превышения допустимого уровня избыточного давления или разрежения. Важным элементом является также правильно подобранный вакуумный фильтр, который защищает воздуходувку от всасывания загрязненного воздуха, что может привести к засорению форсунок и блокированию работы воздуходувки.

Воздуходувки в режиме избыточного давления и разрежения

Ниже приведены схемы подключения оборудования к воздуходувке в режиме избыточного давления и разрежения:

Режим повышенного давления

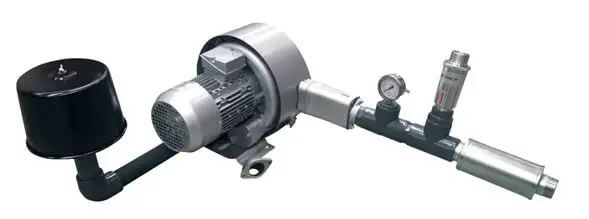

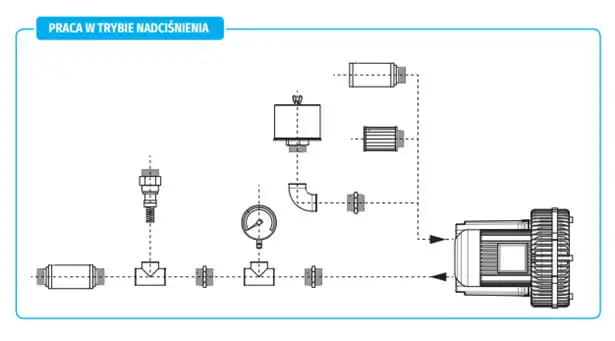

Бококанальная воздуходувка в сборе, настроенная для работы в режиме избыточного давления (наддува). На фото виден фильтр (слева), глушитель, манометр и предохранительный клапан на нагнетательной линии. Иллюстрация для демонстрации правильного монтажа и аксессуаров для аэрации или пневмотранспорта. Схема монтажа бококанальной воздуходувки для режима избыточного давления (наддува). Изображение показывает правильное подключение ключевых аксессуаров: фильтра, глушителя, манометра и предохранительного клапана. Важная инструкция по установке компрессора для аэрации или пневмотранспорта.

В режиме избыточного давления на стороне всасывания необходимо установить ниппель, колено, впускной фильтр. А на стороне выхода из воздуходувки — ниппель, тройник с ввинченным манометром, ниппель, тройник с предохранительным клапаном, шумоглушитель.

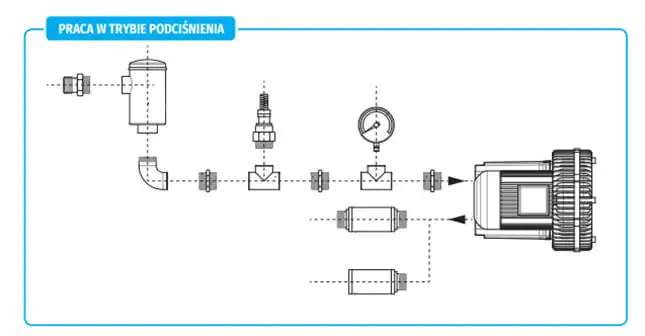

Схема монтажа бококанальной воздуходувки для режима вакуума (разрежения). Изображение показывает правильное подключение ключевых аксессуаров на линии всасывания: вакуумного фильтра, вакуумметра, предохранительного клапана и глушителя. Важная инструкция по установке компрессора для вакуумной транспортировки или сушки.

В режиме вакуума на стороне входа к воздуходувке необходимо подключить ниппель, тройник с вакуумметром, ниппель, тройник с предохранительным клапаном, ниппель, колено, вакуумный фильтр, патрубок для шланга. На выходе к воздуходувке подключаем промежуточный или конечный шумоглушитель.

Чтобы правильно выбрать бококанальный вентилятор, необходимо знать ответы на следующие вопросы:

Каково рабочее давление, в каких единицах оно указано?
Какова требуемая производительность устройства и при каком давлении?
Каково применение и для чего используется вакуум?
Во время процесса потребность в вакууме постоянна или изменяется?
Если это уже действующее применение, то какой именно вентилятор в нем используется?

Вентиляторы используются во многих отраслях промышленности. Ниже приведены примеры использования боковых канальных вентиляторов в нагнетательных и всасывающих системах.
