Бококанальні повітродувки - принцип дії, вибір, монтаж та застосування

Бококанальні повітродувки - принцип дії, вибір, монтаж та застосування

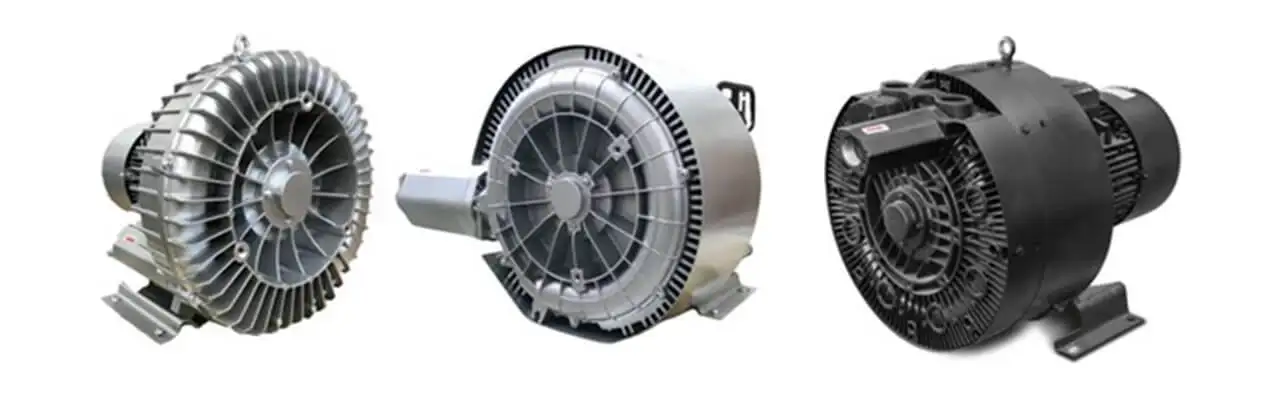

Вентилятори служать для всмоктування та стиснення повітря. Вони відповідають за створення низького надлишкового тиску або розрядження порядку кількох сотень мілібар завдяки роботі ротора. Він всмоктує повітря між лопатями і переміщає їх у радіально-бокові канали. У нашій пропозиції ви знайдете одноступінчасті та двоступінчасті повітродувки за адресою: ПНЕВМАТ

Одноступінчастий бічний каналний вентилятор створює надлишковий тиск до 475 мбар та розрідження до 350 мбар. Двоступінчастий бічний каналний вентилятор досягає надлишкового тиску до 650 мбар та розрідження до 475 мбар.

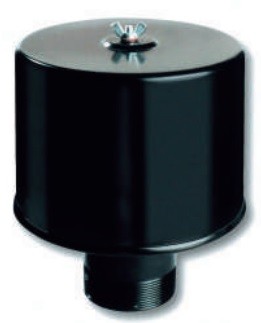

Як у режимі надлишкового тиску, так і в режимі розрідження необхідно використовувати відповідне приладдя для бічних канальних повітродувок. Для правильної роботи повітродувки необхідно використовувати запобіжний клапан, який захищає пристрій від перевищення допустимого рівня надлишкового тиску або розрідження. Важливим елементом є також правильно підібраний вакуумний фільтр, який захищає повітродувку від всмоктування забрудненого повітря, що може призвести до засмічення форсунок та блокування роботи повітродувки.

Повітродувки в режимі надлишкового тиску та розрідження

Нижче наведено схеми підключення обладнання до повітродувки в режимі надлишкового тиску та розрідження:

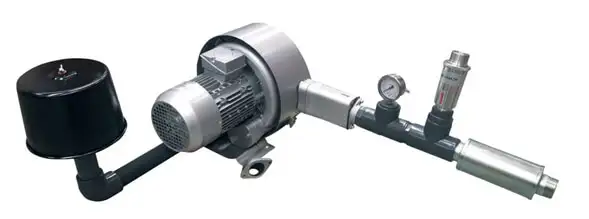

Режим підвищеного тиску

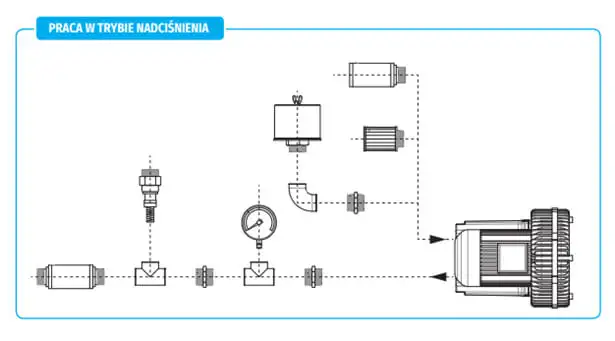

У режимі надлишкового тиску на стороні всмоктування необхідно встановити ніпель, коліно, впускний фільтр. А на стороні виходу з повітродувки — ніпель, трійник із загвинченим манометром, ніпель, трійник із запобіжним клапаном, шумоглушник.

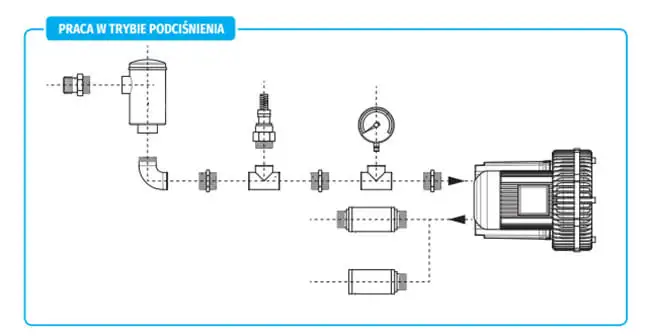

У режимі вакууму на стороні входу до повітродувки необхідно підключити ніпель, трійник із вакуумметром, ніпель, трійник із запобіжним клапаном, ніпель, коліно, вакуумний фільтр, патрубок для шланга. На виході до повітродувки підключаємо проміжний або кінцевий шумоглушник.

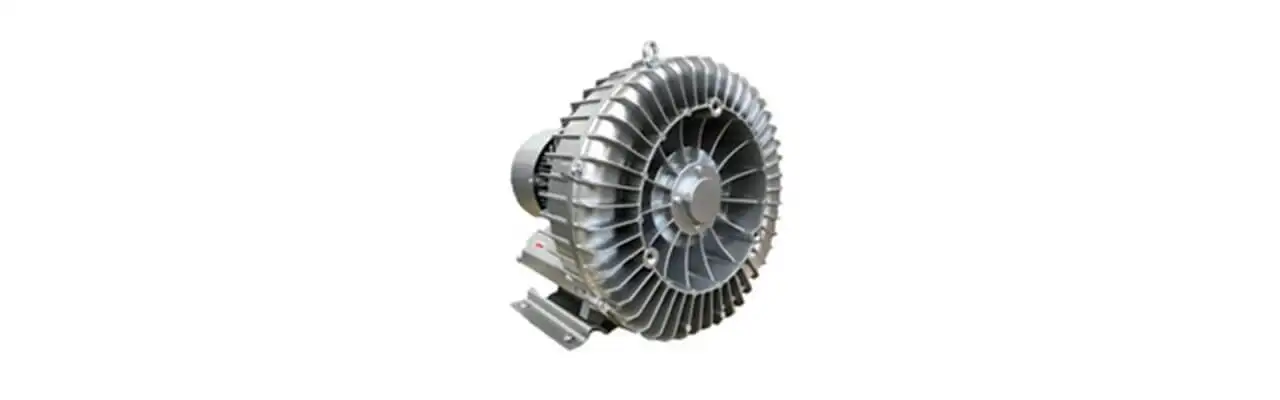

Щоб правильно вибрати бококанальний вентилятор, необхідно знати відповіді на такі запитання:

• Яким є робочий тиск, в яких одиницях він зазначений?
• Яка потрібна продуктивність пристрою та при якому тиску?
• Яким є застосування і для чого використовується вакуум?
• Під час процесу потреба у вакуумі постійна чи змінюється?
• Якщо це вже діюче застосування, який вентилятор у ньому використовується?

Вентилятори використовують у багатьох галузях промисловості. Нижче наведено приклади використання бічних канальних вентиляторів у нагнітальних та всмоктувальних системах.

Вентилятори в системах нагнітання повітря (режим надлишкового тиску):

Осушувальна установка в автомобільних мийках Осушення в автомобільній мийці струменем повітря, що виробляється повітродувкою, яка видуває воду з поглиблень і щілин кузова.	Мийки для овочів та фруктів Очищення овочів та фруктів стисненим повітрям, що створюється повітродувкою.	Обладнання для транспортування гранул порошку Повітродувка створює надлишковий тиск для пневматичного транспортування гранул порошку, піднімаючи їх у потоці повітря, що протікає в закритому трубопроводі.	Утворення бульбашок у гідромасажних ваннах Нагнітач створює надлишковий тиск, завдяки якому у гідромасажних ваннах утворюються бульбашки.

Вентилятори у всмоктувальних системах:

Застосування дегазації Повітродувка створює вакуум, при якому вода кипить при низькій температурі. При цьому виділяється газ, який видаляється з води.	Машина для наповнення пляшок З пляшок видаляються залишки кисню, наприклад, у процесі наповнення пляшок пивом.	Транспортування паперу, картону Вакуумне транспортування в паперовій промисловості завдяки всмоктуванню поверхні паперу або картону.
