Потеря давления в трубопроводе – краткая информация!

Потери давления в трубах системы – причины, последствия, как их избежать?

В каждой системе сжатого воздуха – независимо от ее масштабов – происходят потери давления, то есть падение давления между источником питания (например, компрессором) и точкой потребления (например, приводом, инструментом, эжектором). Это одна из самых серьезных эксплуатационных проблем, которая влияет на:

• эффективность работы пневматического оборудования
• потребление энергии
• качество производственного процесса

В этой статье мы рассмотрим теорию потерь давления, их причины, последствия, а главное, практические способы их устранения с помощью зажимной системы Effebi Press и алюминиевой системы Infinity.

Что такое потери давления и как их измерять?

Потеря давления – это разница значений давления сжатого воздуха на входе и выходе определенного участка установки. Она выражается в барах или паскалях. На практике ее измеряют:

∆p = P на входе – P на выходе

где:

Δp – потеря давления [Па],

В пневматических системах допустимые потери давления обычно составляют не более 0,1–0,3 бар, однако эти значения должны быть как можно ниже — с точки зрения энергоэффективности и работы конечных устройств.

Основные причины потерь давления в трубах и арматуре

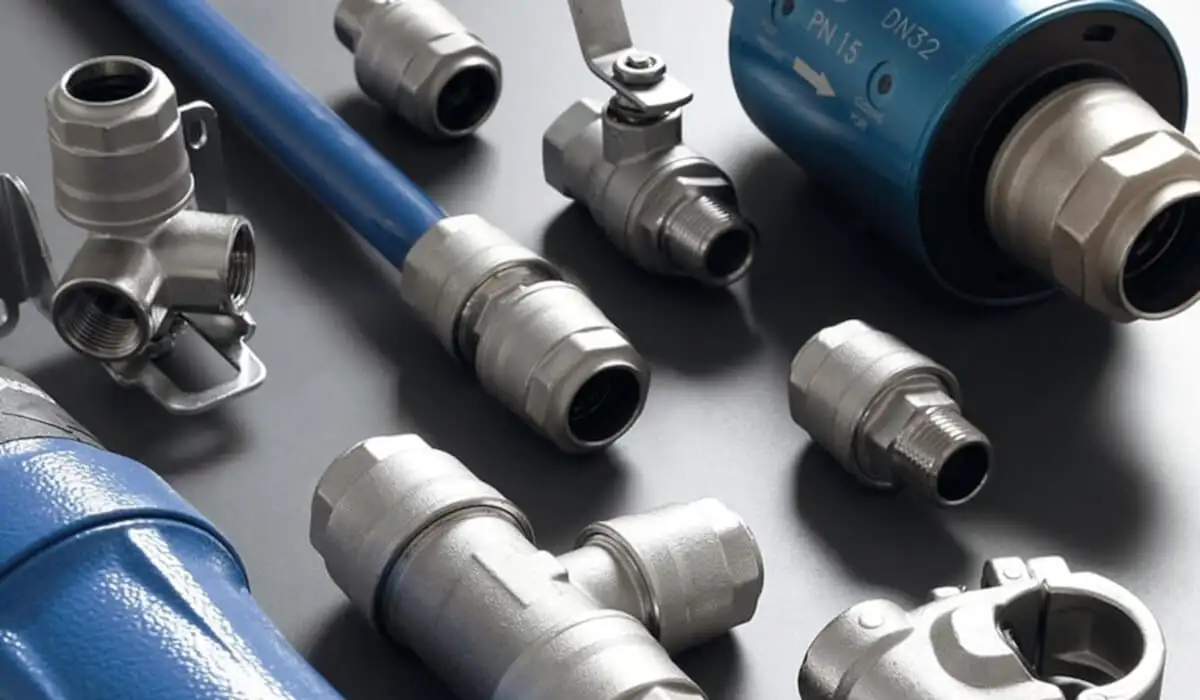

Неправильный выбор диаметра труб

Слишком малый диаметр трубы увеличивает скорость потока, что согласно уравнениям Дарси-Вайсбаха и Бернулли вызывает динамический перепад давления.

Длина трассы трубопровода

Каждый метр трубы создает сопротивление потоку. Чем длиннее трасса, тем больше потери.

Слишком большое количество колен, тройников, клапанов

Каждый элемент арматуры вызывает локальные турбулентности и сопротивление — ключевое использование компонентов с оптимизированными сечениями.

Негерметичность и микроистоки

Хотя истоки часто незаметны, они приводят к огромным потерям энергии — даже до 20–30 % сжатого воздуха на среднем предприятии.

Коррозия и загрязнение

В стальных трубах и соединительных элементах низкого качества оседают частицы ржавчины, масла и воды, что уменьшает проходное сечение и создает локальные перепонки. Загрязнения приводят к более быстрому износу рабочих элементов, что приводит к дополнительным эксплуатационным расходам.

Эффект	Описание	Использование Бернулли
Снижение производительности исполнительного механизма	Исполнительные механизмы могут не достигать полного выдвижения или генерировать слишком малую силу.	вакуумные эжекторы и захваты
Увеличение потребления энергии	Компрессор работает чаще и под более высоким давлением, чтобы компенсировать потери.	Пневматические пистолеты с эффектом Вентури
Нестабильность процесса	Неравномерная работа клапанов, эжекторов и систем управления.	захваты Бернулли
Увеличение стоимости услуг	Более частые отказы и необходимость компенсации путем увеличения размеров компонентов.	бесконтактные системы
Риск несоответствия стандартам	Особенно в гигиенических, медицинских и высокоточных автоматизированных приложениях.	вакуумные присоски и сопла с отрицательным давлением

Как уменьшить потери давления - передовые практики проектирования

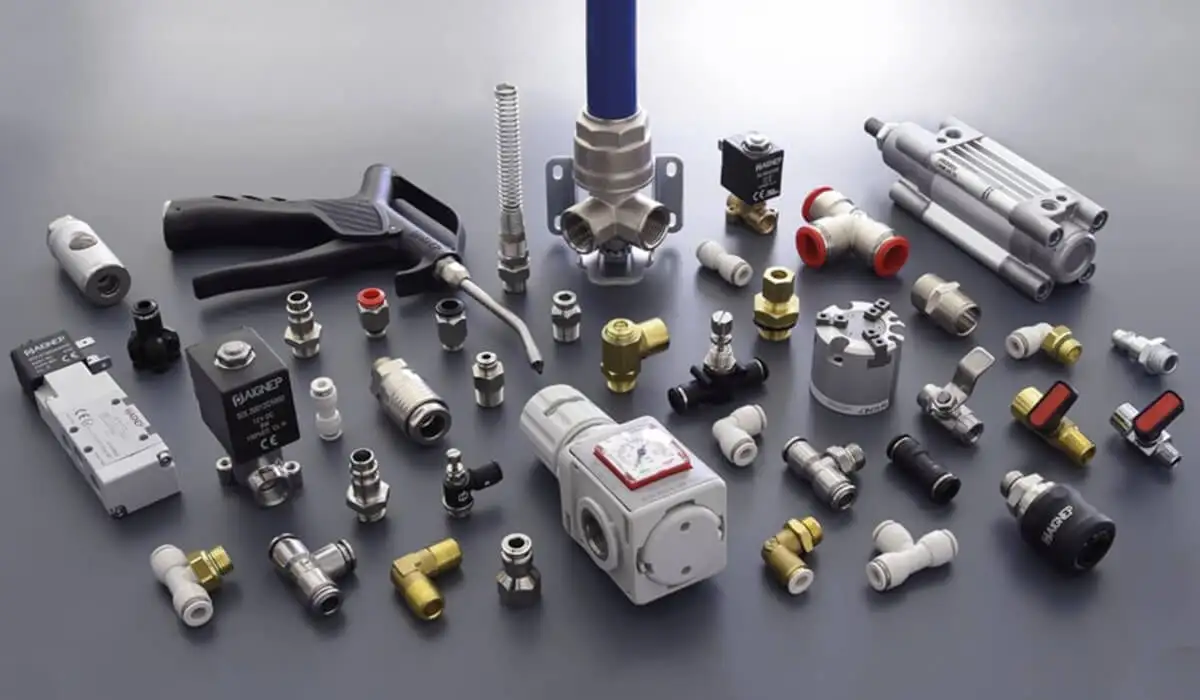

Подбирайте соответствующий диаметр труб в соответствии с расходом (Q)

Уравнение Дарси-Вайсбаха

• Используйте арматуру с плавными изгибами.

Избегайте острых колен и узких сечений – они увеличивают локальное сопротивление.

• Выбирайте современные системы труб и фитингов

Модульные системы с гладкими внутренними стенками (например Aignep Infinity) имеют значительно меньшее сопротивление потоку, чем стальные резьбовые трубы.

• Избегайте сочетания различных материалов (например, сталь-медь)

Это создает риск электрокоррозии.

Системы, ограничивающие потери давления – примеры

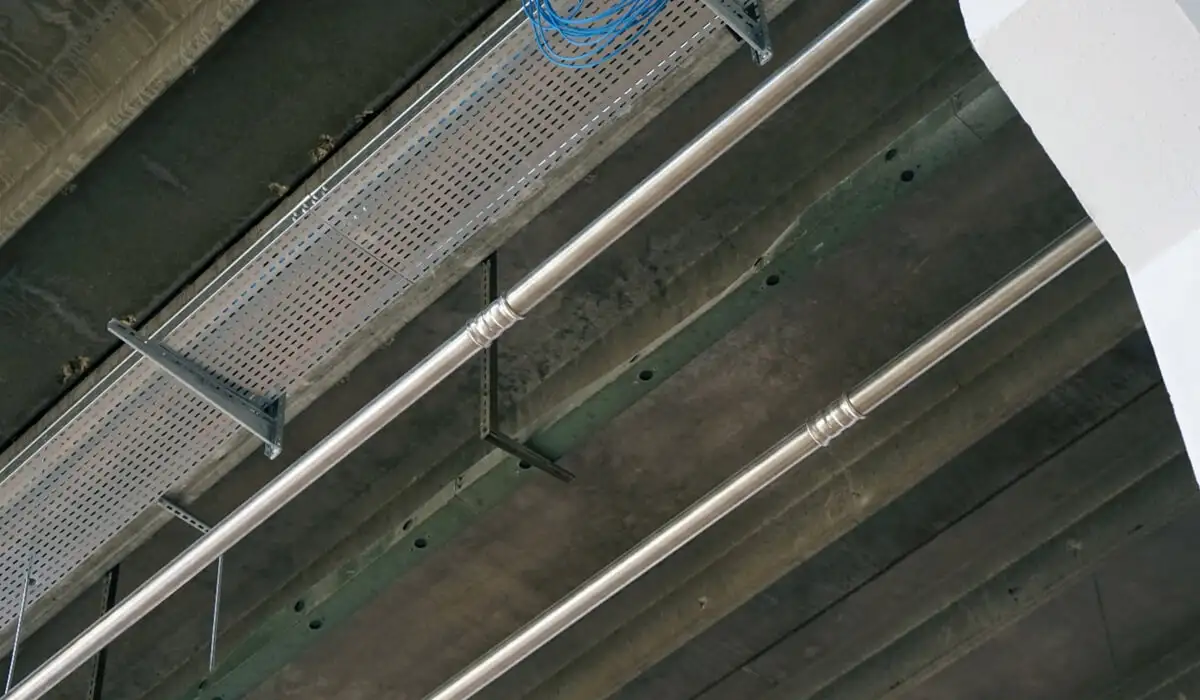

Система Effebi Press – прессованная нержавеющая сталь.

• Прессованные трубы и фитинги из стали AISI 316L – высокая стойкость к коррозии и температуре.
• Минимальная внутренняя шероховатость = меньшее сопротивление,
• Прессованные фитинги — отсутствие необходимости резьбы, полная герметичность без лент и паст,
• Быстрый монтаж и отсутствие сварки → меньший риск ошибок при монтаже.

Пищевая и фармацевтическая промышленность, упаковочные линии.

Система Aignep Infinity – алюминиевая модульная система

Промышленность	Важность потерь	Что использовать?
Автомобильная промышленность	Динамические приводы, датчики давления	Infinity, Effebi Press, распределители без дроссельной заслонки
Продукты питания и напитки	Стерильность, отсутствие протечек	Effebi press изготовлен из стали 316L.
Электроника	Точное рабочее давление	Датчики давления Infinity + Festo
Мастерские и инструментальные цеха	Мощность инструментов, качество работы	Алюминиевые трубы и быстроразъемные соединения CEJN DN 7.2
Фармация и медицина	Работа в условиях отрицательного давления, чистота	Клапаны Effebi + AISI 316L

• Трубы из анодированного алюминия, устойчивы к влаге, низким и высоким температурам,

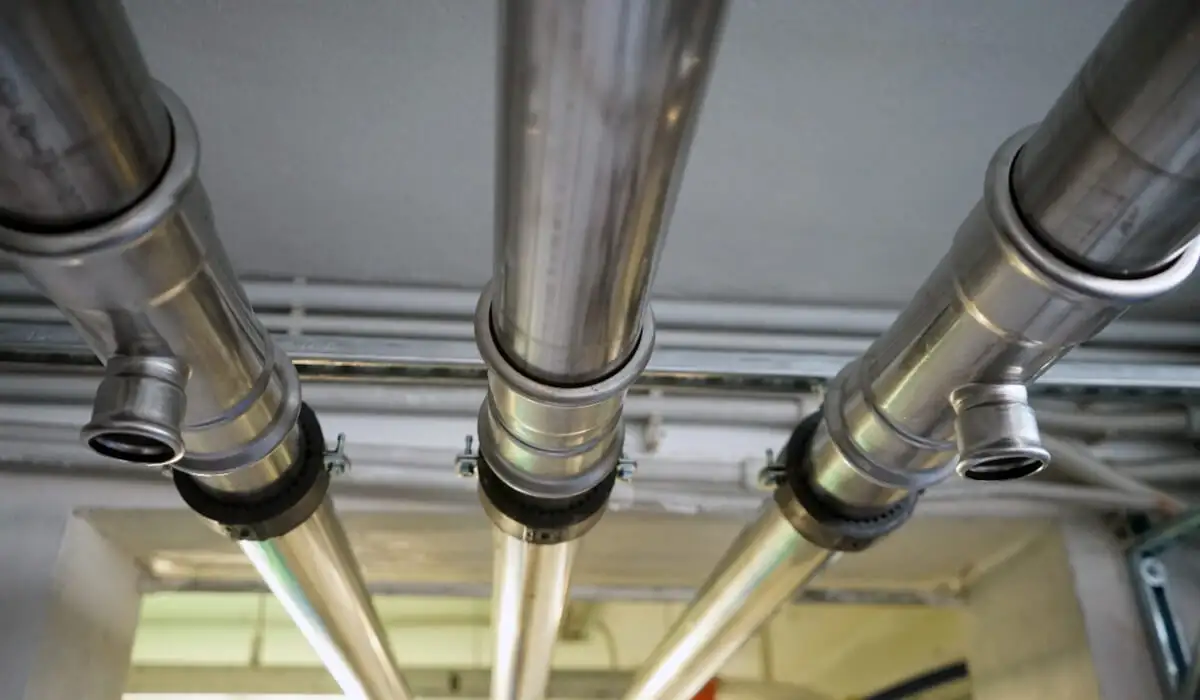

• Монтаж «на задвижку» – сокращает время установки на 30–40%,
• Фитинги, оптимизированные с точки зрения потока – низкое внутреннее сопротивление,
• Возможность произвольного расширения и модификации системы без разрезки и нарезки резьбы.

Применение: сборочные линии, мастерские, легкая промышленность, автоматика.

Практическое применение — отрасли, особенно уязвимые к потерям

Промышленность	Важность потерь	Что использовать?
Автомобильная промышленность	Динамические приводы, датчики давления	Infinity, Effebi Press, распределители без дроссельной заслонки
Продукты питания и напитки	Стерильность, отсутствие протечек	Пресс Effebi изготовлен из стали 316L.
Электроника	Точное рабочее давление	Датчики давления Infinity + Festo
Мастерские и инструментальные цеха	Мощность инструментов, качество работы	Алюминиевые трубы и быстроразъемные соединения CEJN DN 7.2
Фармация и медицина	Работа в условиях отрицательного давления, чистота	Клапаны Effebi + AISI 316L

Как определить и измерить потери давления?

Выявление чрезмерных потерь давления не всегда очевидно. Во многих предприятиях такие симптомы как снижение производительности приводов или неравномерная работа пневматических инструментов ошибочно трактуются как неисправности оборудования, а не как проблемы с установкой. На самом деле, для диагностики и локализации проблемы достаточно нескольких простых инструментов.

Методы диагностики:

Точечные измерения манометрами

• Установка манометров перед и за участком трубопровода (например, перед распределителем, за коленом, у привода).
• Разница ≥0,2 бар должна являться сигналом для проведения анализа.

Измерение расхода и динамического давления

• Датчики расхода воздуха с измерением давления (например, Festo SFAM, SFAH),
• Выявление пересечений и перегрузок в реальном времени.

Акустические испытания

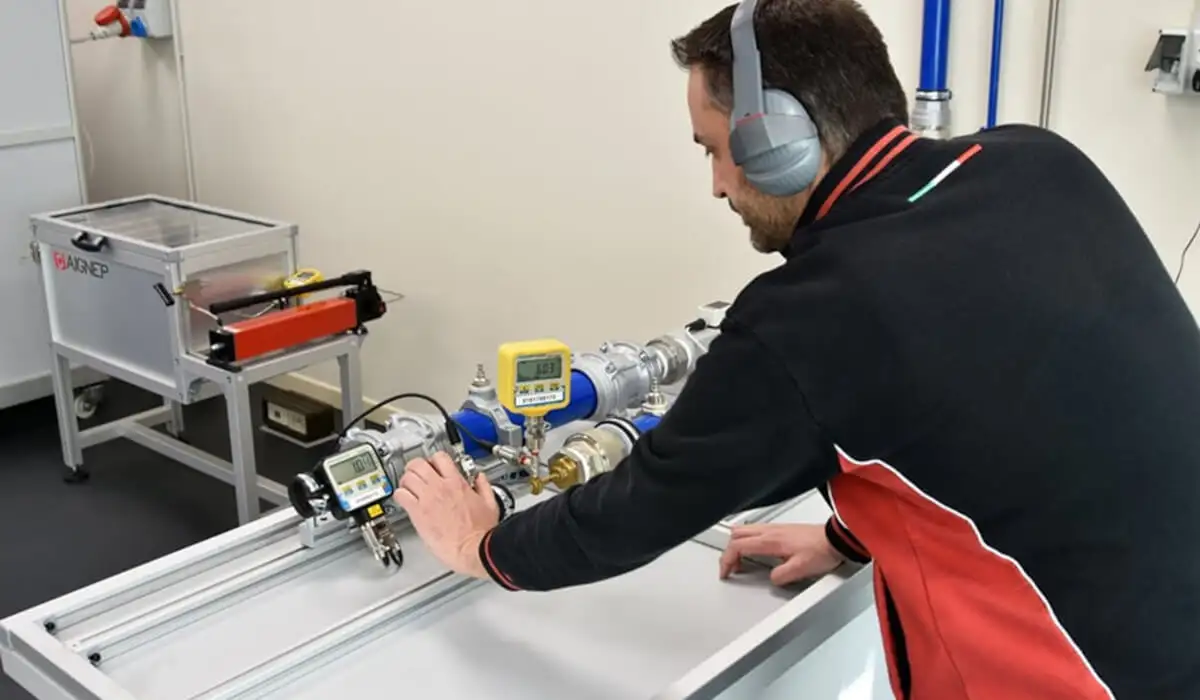

• Использование ультразвуковых детекторов (например, утечки, микроутечки) — LD 500

Регистраторы данных

• Сбор и анализ данных с датчиков, размещенных по всей установке,
• позволяет определить тенденции понижения давления во времени и выявить неисправности, связанные с производственным циклом.

Процедуры технического обслуживания — как предотвратить потери давления?

Управление потерями давления должно являться частью стратегии прогнозного технического обслуживания (Predictive Maintenance). Вот основные рекомендации:

Ежемесячно:

• Визуальный контроль герметичности гибких соединений – мест, где, например, шланг может неплотно прилегать к соединителю.
• Проверка давления на концах линии в часы наибольшей нагрузки.

Ежеквартально:

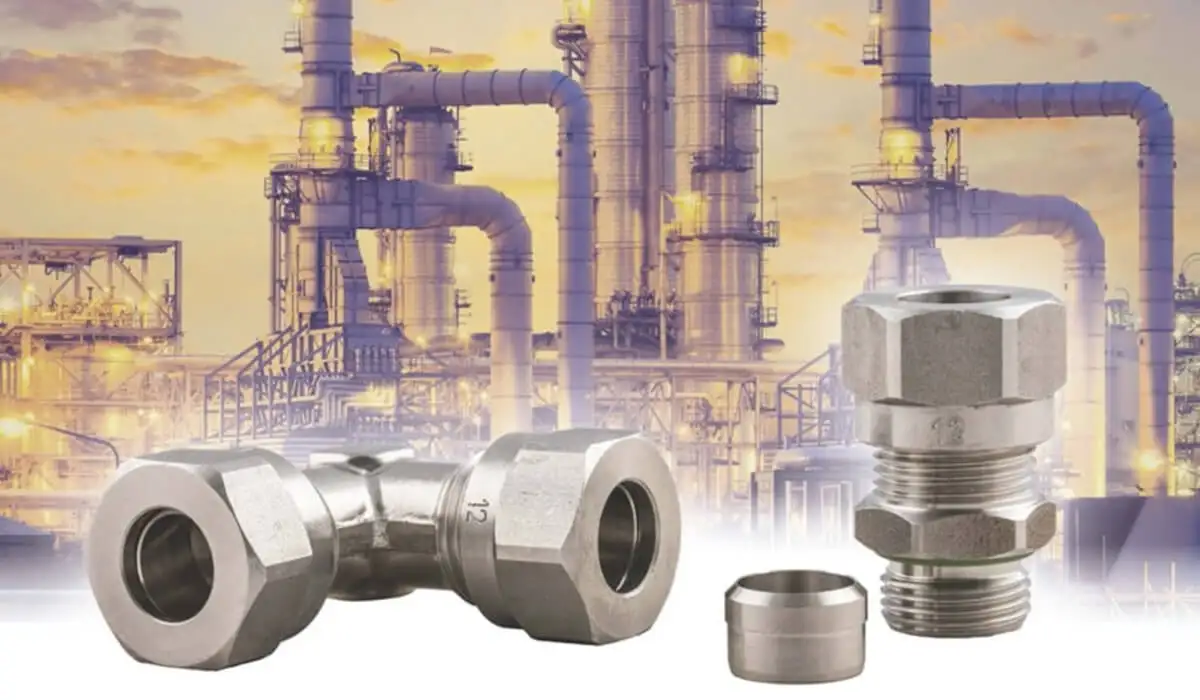

• Обзор соединительных муфт, быстроразъемных соединений и клапанов на предмет износа.

Каждые полгода:

• Проверка точек забора воздуха — оценка давления и расхода,

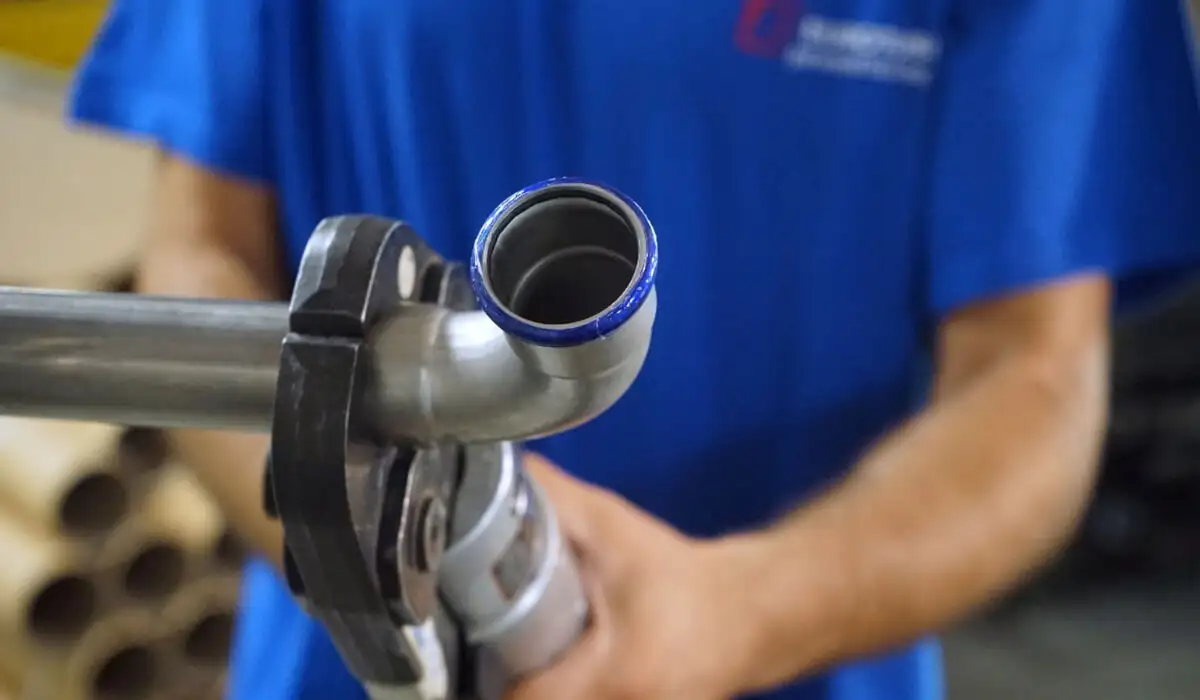

• Обнаружение утечек – рекомендуется проводить проверку во время простоя оборудования и его работы. Сначала следует устранить все возникающие во время простоя истоки, а затем проанализировать систему на предмет возможности устранения утечек, возникающих в рабочем цикле.
• Калибровка датчиков давления и расхода.

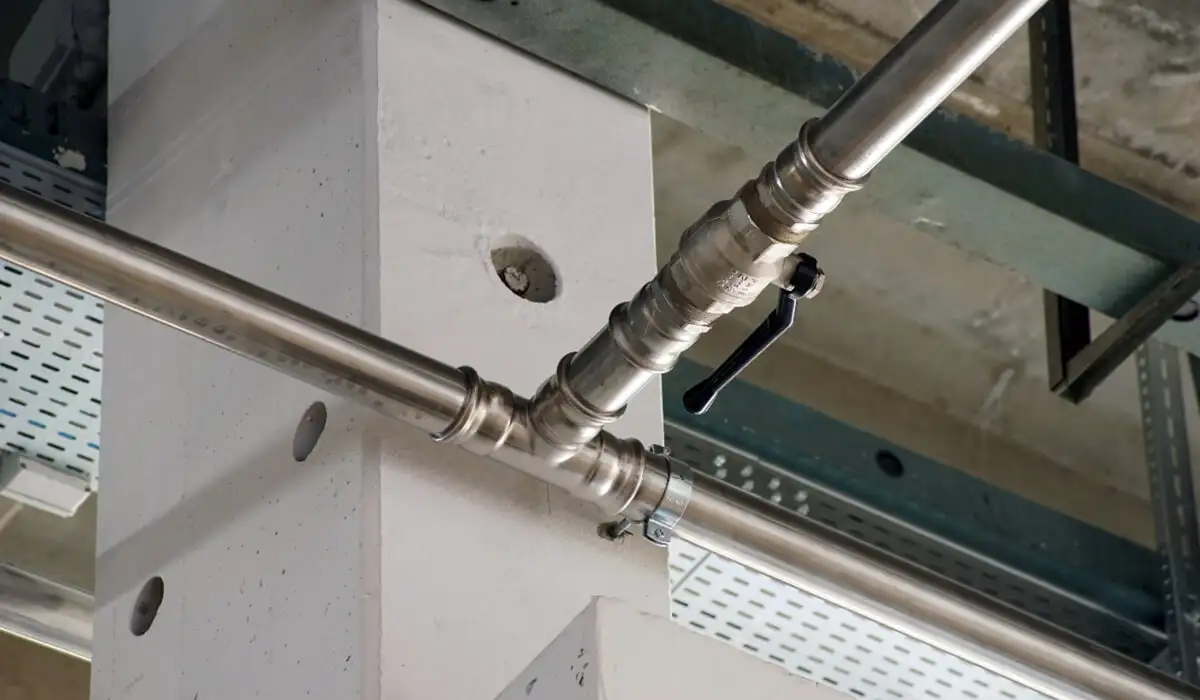

Практический пример: модернизация установки на сборочном заводе

Проблема:

Завод, производящий мехатронные компоненты, подметил падение давления в двух линиях питания роботов Pick&Place. Следствием этого были нерегулярные простои, а иногда и неполные рабочие циклы.

Диагноз:

• Измерение давления показало разницу в 0,5 бар между распределителем и концом линии,
• Были старые резьбовые колени с ржавчиной и многочисленные дроссельные клапаны,
• Часть соединений была негерметичной – микроистоки подтверждены тестовым спреем.

Решение:

• Применена система Aignep Infinity – алюминиевые трубопроводы, гладкая внутренняя поверхность, быстрый монтаж,
• Ограничено количество тройников и колен (модульные распределители с готовыми выходами),
• Установлены датчики SFAB Festo с локальной сигнализацией давления.

Результат:

• Снижение потерь давления с 0,5 до 0,1 бара,
• Сокращение цикла работы на 0,3 с,
• Экономия энергии на сжатии: 12% в месяц.

Дополнительные решения, способствующие созданию систем с низкими потерями

Элемент	Функция	Пример
Соединительные муфты с низким сопротивлением и быстроразъемные соединители	Они уменьшают ограничение скорости на соединениях.	CEJN eSafe DN 7.2
Клапаны с плавным переходом потока	Снижает турбулентность, обеспечивает лучший поток.	Серия Aignep 05T
Буферные резервуары и импульсные сепараторы	Они стабилизируют давление в точках пикового потребления.	Festo VZWF с запорными клапанами
Трубы с антикоррозионным покрытием	Снижает риск засорения и образования отходов.	Пресс Effebi из нержавеющей стали 316L или алюминия Infinity
