Втрата тиску в трубопроводі — коротка інформація!

Втрати тиску в трубах системи — причини, наслідки, як їх уникнути?

У кожній системі стисненого повітря — незалежно від її масштабів — відбуваються втрати тиску, тобто падіння тиску між джерелом живлення (наприклад, компресором) та точкою споживання (наприклад, приводом, інструментом, ежектором). Це одна з найсерйозніших експлуатаційних проблем, яка впливає на:

• ефективність роботи пневматичного обладнання
• споживання енергії
• якість виробничого процесу

У цій статті ми розглянемо теорію втрат тиску, їх причини, наслідки, а головне — практичні способи їх усунення за допомогою затискної системи Effebi Press та алюмінієвої системи Infinity.

Що таке втрати тиску і як їх вимірювати?

Втрата тиску — це різниця значень тиску стисненого повітря на вході та виході певної ділянки установки. Вона виражається в барах або паскалях. На практиці її вимірюють:

∆p = P на вході – P на виході

де:

• Δp – втрата тиску [Па],

У пневматичних системах допустимі втрати тиску зазвичай становлять не більше 0,1–0,3 бара, однак ці значення повинні бути якомога нижчими — з точки зору енергоефективності та роботи кінцевих пристроїв.

Основні причини втрат тиску в трубах та арматурі

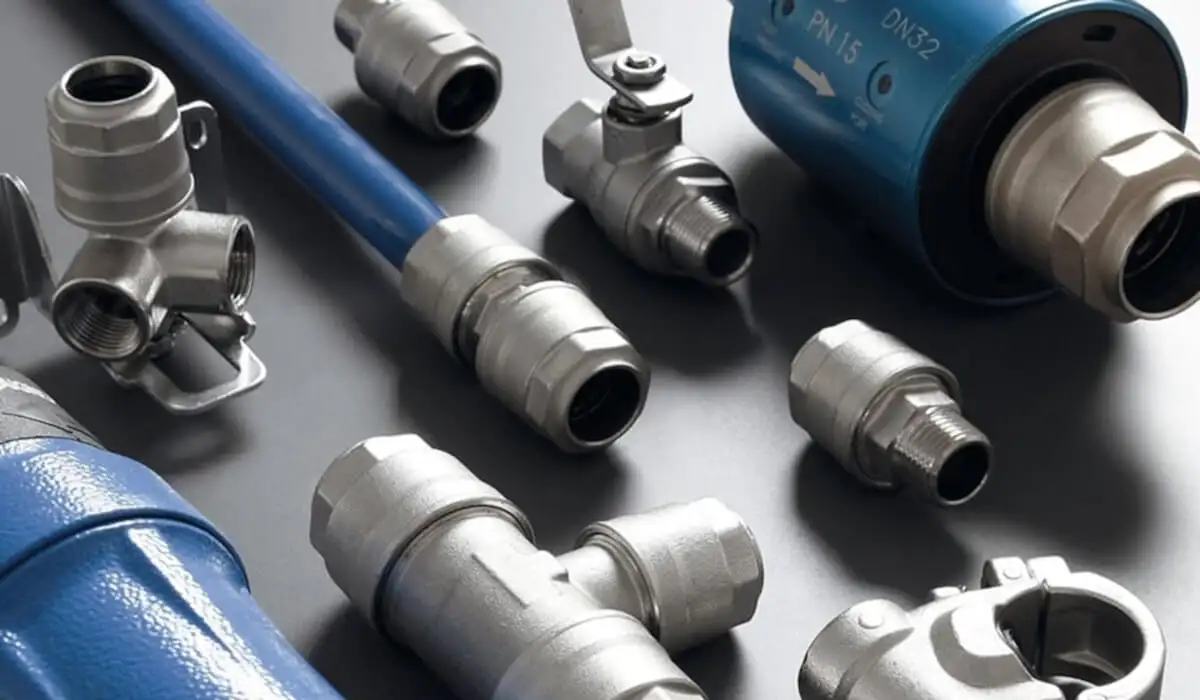

Неправильний вибір діаметра труб

Занадто малий діаметр труби збільшує швидкість потоку, що, згідно з рівняннями Дарсі-Вайсбаха та Бернуллі, спричиняє динамічний перепад тиску.

Довжина траси трубопроводу

Кожен метр труби створює опір потоку. Чим довша траса, тим більші втрати.

Занадто велика кількість колін, трійників, клапанів

Кожен елемент арматури спричиняє локальні турбулентності та опір — ключовим є використання компонентів з оптимізованими перерізами.

Негерметичність та мікровитоки

Хоча витоки часто непомітні, вони спричиняють величезні втрати енергії — навіть до 20–30 % стисненого повітря на середньому підприємстві.

Корозія та забруднення

У сталевих трубах та з'єднувальних елементах низької якості осідають частинки іржі, масла та води, що зменшує прохідний переріз і створює локальні перетинки. Забруднення призводять до швидшого зносу робочих елементів, що спричиняє додаткові експлуатаційні витрати.

Ефект	Опис	Використання Бернуллі
Зниження продуктивності приводу	Приводи можуть не досягати повного висування або створювати занадто мало зусилля	вакуумні ежектори та захоплювачі
Збільшення споживання енергії	Компресор працює частіше та під вищим тиском, щоб «надолужити» втрати	Пістолети для продувки з ефектом Вентурі
Нестабільність процесу	Нерівномірна робота клапанів, ежекторів та систем керування	Захоплення Бернуллі
Збільшення вартості послуг	Частіші відмови та необхідність компенсації шляхом збільшення розмірів компонентів	безконтактні системи
Ризик невідповідності стандартам	Особливо в гігієнічних, медичних або прецизійних автоматизованих застосуваннях	вакуумні присоски та форсунки негативного тиску

Як зменшити втрати тиску — передові практики проектування

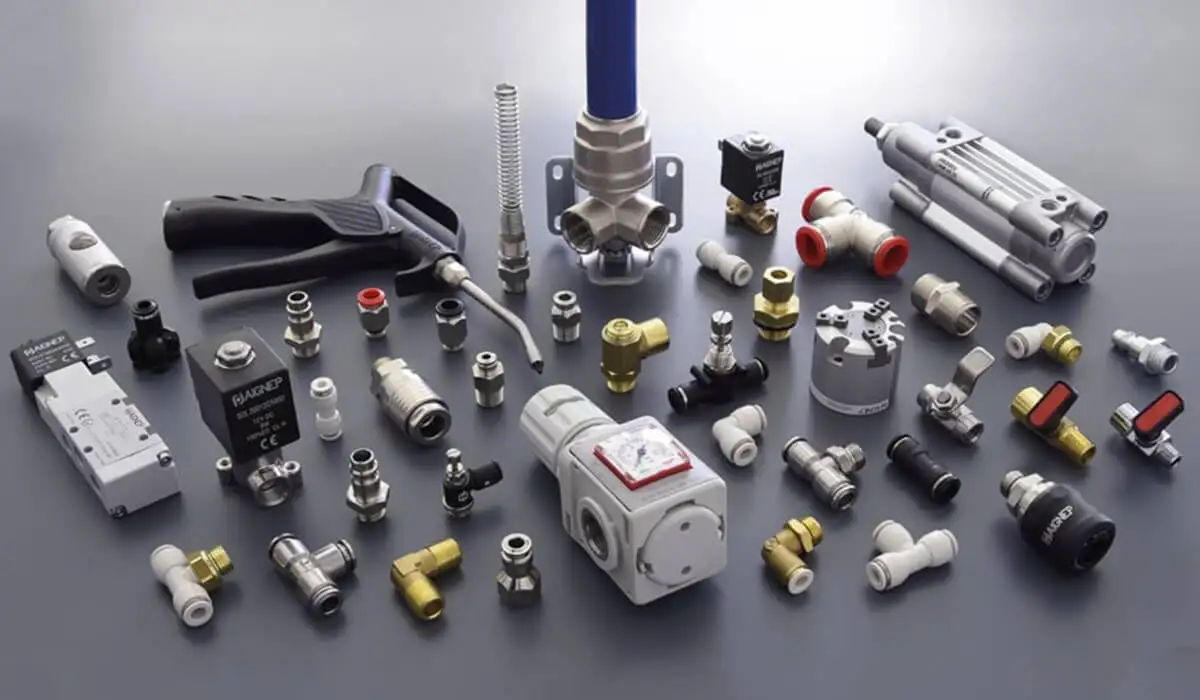

Підбирайте відповідний діаметр труб відповідно до витрати (Q)

Рівняння Дарсі-Вайсбаха

• Використовуйте арматуру з плавними вигинами

Уникайте гострих колін і вузьких перетинів — вони збільшують локальний опір.

• Вибирайте сучасні системи труб і фітингів

Модульні системи з гладкими внутрішніми стінками (наприклад, Aignep Infinity) мають значно менший опір потоку, ніж сталеві різьбові труби.

• Уникайте поєднання різних матеріалів (наприклад, сталь–мідь)

Це створює ризик електрокорозії

Системи, що обмежують втрати тиску – приклади

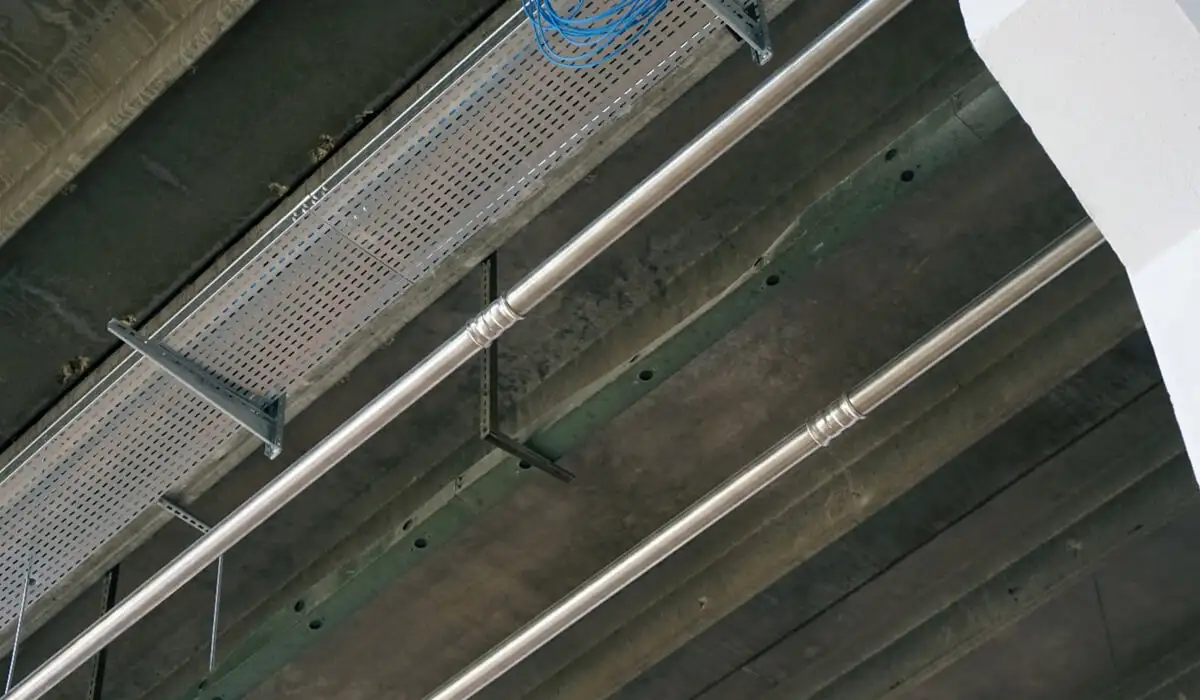

Система Effebi Press – пресована нержавіюча сталь

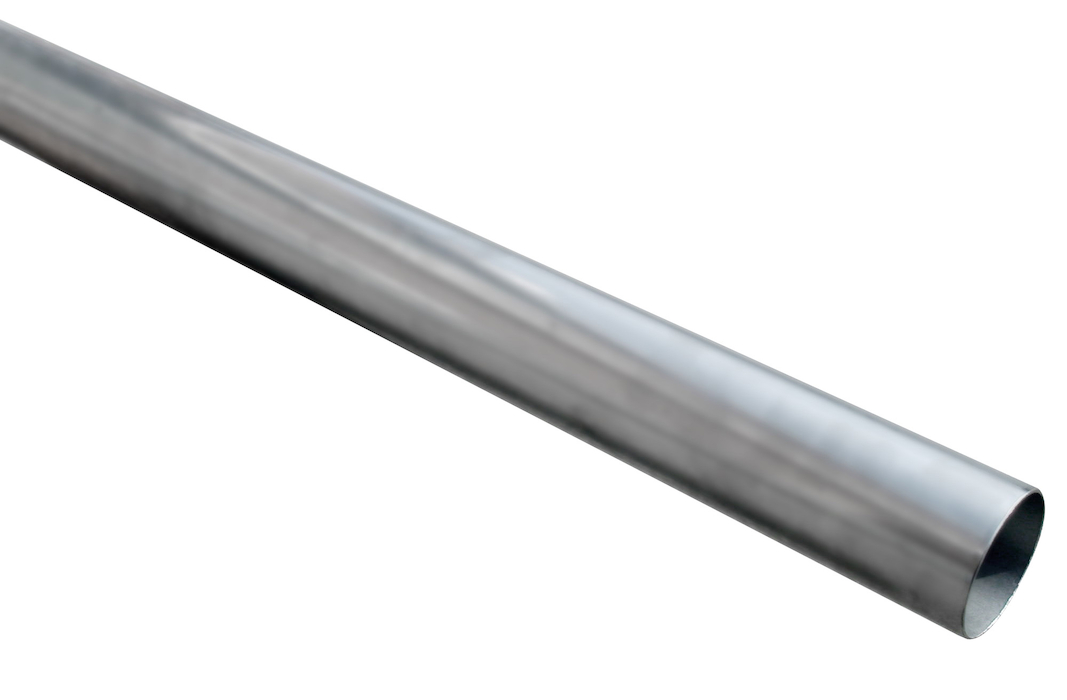

• Пресовані труби та фітинги зі сталі AISI 316L – висока стійкість до корозії та температури,
• Мінімальна внутрішня шорсткість = менший опір,
• Пресовані фітинги — відсутність необхідності різьблення, повна герметичність без стрічок та паст,
• Швидкий монтаж та відсутність необхідності зварювання → менший ризик помилок при монтажі.

Застосування: харчова та фармацевтична промисловість, пакувальні лінії.

Система Aignep Infinity — алюмінієва модульна система

Промисловість	Важливість втрат	Що використовувати?
Автомобільна промисловість	Динамічні виконавчі механізми, датчики тиску	Infinity, Effebi Press, бездросельні розподільники
Їжа та напої	Стерильність, відсутність протікань	Прес Effebi виготовлений зі сталі 316L
Електроніка	Точний робочий тиск	Датчики тиску Infinity + Festo
Майстерні та інструментальні кімнати	Потужність інструментів, якість роботи	Алюмінієві труби та швидкоз'ємні з'єднання CEJN DN 7.2
Фармація та медицина	Робота з негативним тиском, чистота	Клапани Effebi + AISI 316L

• Труби з анодованого алюмінію, стійкі до вологи, низьких і високих температур,
• Монтаж «на засувку» — скорочує час установки на 30–40%,
• Фітинги, оптимізовані з точки зору потоку — низький внутрішній опір,
• Можливість довільного розширення та модифікації системи без розрізання та нарізування різьби.

Застосування: складальні лінії, майстерні, легка промисловість, автоматика.

Практичне застосування — галузі, особливо вразливі до втрат

Промисловість	Важливість втрат	Що використовувати?
Автомобільна промисловість	Динамічні виконавчі механізми, датчики тиску	Infinity, Effebi Press, бездросельні розподільники
Їжа та напої	Стерильність, відсутність протікань	Effebi press виготовлений зі сталі 316L
Електроніка	Точний робочий тиск	Датчики тиску Infinity + Festo
Майстерні та інструментальні кімнати	Потужність інструментів, якість роботи	Алюмінієві труби та швидкоз'ємні з'єднання CEJN DN 7.2
Фармація та медицина	Робота з негативним тиском, чистота	Клапани Effebi + AISI 316L

Як виявити та виміряти втрати тиску?

Виявлення надмірних втрат тиску не завжди є очевидним. У багатьох підприємствах такі симптоми, як зниження продуктивності приводів або нерівномірна робота пневматичних інструментів, помилково трактуються як несправності обладнання, а не як проблеми з установкою. Насправді для діагностики та локалізації проблеми достатньо кількох простих інструментів.

Методи діагностики:

Точкові вимірювання манометрами

• Встановлення манометрів перед і за ділянкою трубопроводу (наприклад, перед розподільником, за коліном, біля приводу).
• Різниця ≥0,2 бар має бути сигналом для проведення аналізу.

Вимірювання витрати та динамічного тиску

• Датчики витрати повітря з вимірюванням тиску (наприклад, Festo SFAM, SFAH),
• Виявлення перетинів і перевантажень у реальному часі.

Акустичні випробування

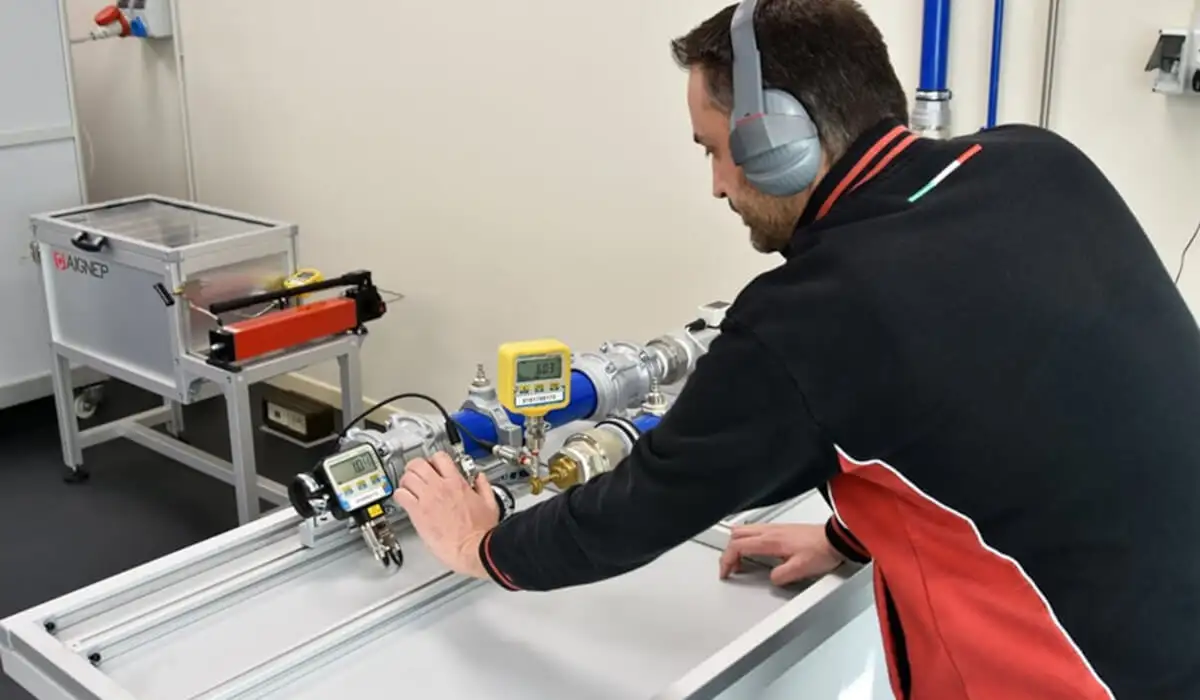

• Використання ультразвукових детекторів (наприклад, при витоках, мікровитоках) — LD 500

Реєстратори даних

• Збір та аналіз даних з датчиків, розміщених по всій установці,
• дозволяє визначити тенденції зниження тиску в часі та виявити несправності, пов’язані з виробничим циклом.

Процедури технічного обслуговування — як запобігти втратам тиску?

Управління втратами тиску повинно бути частиною стратегії прогнозного технічного обслуговування (Predictive Maintenance). Ось основні рекомендації:

Щомісяця:

• Візуальний контроль герметичності гнучких з'єднань – місць, де, наприклад, шланг може нещільно прилягати до з'єднувача.
• Перевірка тиску на кінцях лінії в години найбільшого навантаження.

Щоквартально:

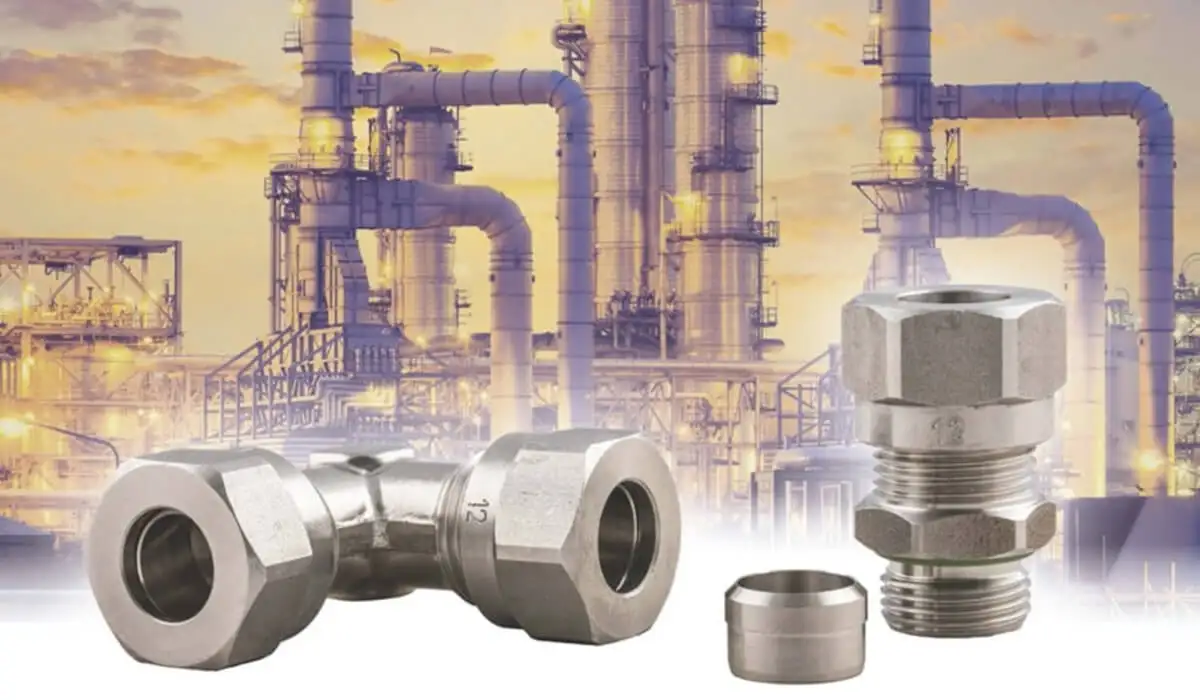

• Огляд з'єднувальних муфт, швидкороз'ємних з'єднань та клапанів на предмет зносу.

Кожні півроку:

• Перевірка точок забору повітря — оцінка тиску та витрати,

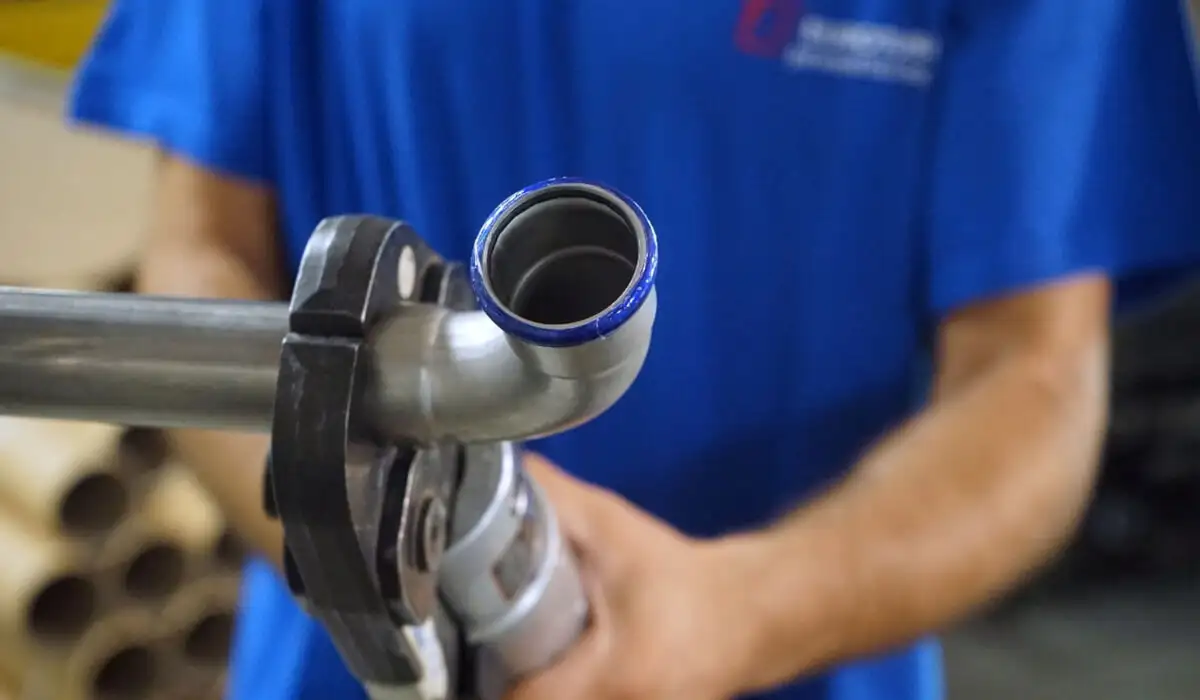

• Виявлення витоків — рекомендується проводити перевірку під час простою обладнання та під час його роботи. Спочатку слід усунути всі витоки, що виникають під час простою, а потім проаналізувати систему на предмет можливості усунення витоків, які виникають у робочому циклі.
• Калібрування датчиків тиску та витрати.

Практичний приклад: модернізація установки на складальному заводі

Проблема:

Завод, що виробляє мехатронні компоненти, помітив падіння тиску у двох лініях живлення роботів Pick&Place. Наслідком цього були нерегулярні простої, а іноді й неповні робочі цикли.

Діагноз:

• Вимірювання тиску показало різницю в 0,5 бара між розподільником і кінцем лінії,
• Були старі різьбові коліна з іржею та численні дросельні клапани,
• Частина з'єднань була негерметичною – мікровитоки підтверджені тестовим спреєм.

Рішення:

• Застосовано систему Aignep Infinity – алюмінієві трубопроводи, гладка внутрішня поверхня, швидкий монтаж,
• Обмежено кількість трійників та колін (модульні розподільники з готовими виходами),
• Встановлено датчики SFAB від Festo з локальною сигналізацією тиску.

Результат:

• Зниження втрат тиску з 0,5 до 0,1 бара,
• Скорочення циклу роботи робота на 0,3 с,
• Економія енергії на стисненні: 12% на місяць.

Додаткові рішення, що сприяють створенню систем з низькими втратами

Елемент	Функція	Приклад
Низькоомні муфти та швидкоз'ємні з'єднувачі	Вони зменшують дроселювання на з'єднаннях	CEJN eSafe DN 7.2
Клапани з плавним переходом потоку	Зменшує турбулентність, забезпечує кращий потік	Серія Aignep 05T
Буферні резервуари та імпульсні сепаратори	Вони стабілізують тиск у точках пікового споживання	Festo VZWF із запірними клапанами
Труби з антикорозійним покриттям	Зменшує ризик засмічення та відходів	Прес Effebi з нержавіючої сталі 316L або алюмінію Infinity
