Какие стальные трубы использовать для системы центрального отопления?

Какие трубы для отопительной системы, ГО?

Выбор типа труб для систем центрального отопления (КО) – как в промышленных, так и в общественных зданиях – имеет ключевое значение для надежности, безопасности и энергоэффективности всей системы. Сегодня на рынке существует множество вариантов материалов (сталь, медь, пластмассы, алюминий) и технологий соединения (сварка, пайка, соединение винтовыми соединениями, обжимание). В этой статье мы рассмотрим самые популярные решения, уделяя особое внимание системе Effebi Press, которая благодаря методу прессования позволяет создать надежные и герметичные системы отопления. Мы также коснемся вопроса выбора пересечения (диаметра) труб в контексте центрального отопления в промышленных условиях.

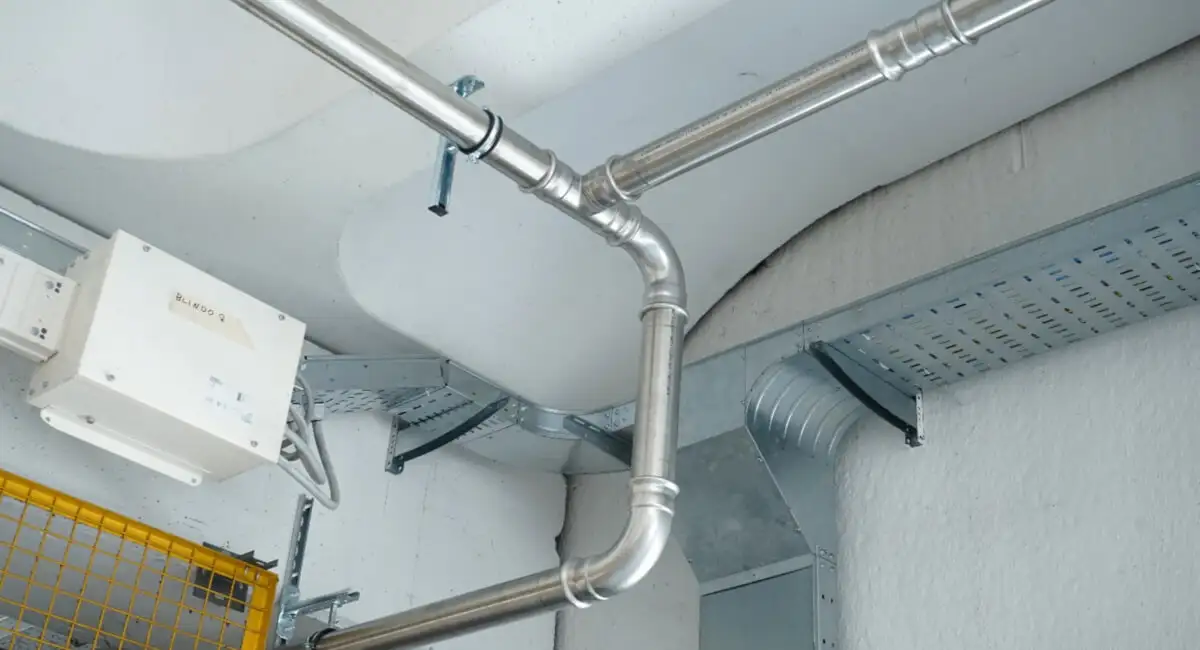

Критерии выбора труб для отопительных систем

1. Диапазон температур и давления

Типичные системы центрального отопления работают в диапазоне Tz70-Tp50. При напольном отоплении Tz40-Tp30 составляет 70–90–110 °C (в старых системах) и при давлении до 6–10 бар в коммерческих объектах. В промышленных теплоцентралях (особенно наружных сетях) это может быть даже 130-150 ° C и PN16/PN25 (высокотемпературное отопление).

2. Устойчивость к коррозии и внешним условиям

Оборотопление может содержать воду с ингибиторами коррозии, гликоль – требующий проверки совместимости материала труб. Внешние тепловые сети подвергаются воздействию влаги, засолению грунта – это требует лучшей защиты покрытия.

3. Способ монтажа – предпочитаем ли сварное, резьбовое или, например, прессованное соединение?

В промышленных условиях часто предпочитают быстрый монтаж и ограничение риска пожара (поддерживающие технологии прессования без открытого огня).

4. Инвестиционные расходы и TCO (Total Cost of Ownership)

Мы подсчитываем расходы на материалы, рабочую силу, техническое обслуживание и риск аварий. Более дорогостоящие решения (например, нержавеющая сталь) могут окупиться в долгосрочной перспективе в сложных условиях коррозии.

5. Отраслевые требования

UDT в Польше, стандарты безопасности и отраслевые рекомендации (например, зоны с минимальным риском возгорания).

Популярные материалы труб в отопительных системах

А) Углеродистая сталь (черная, оцинкованная)

Достоинства:

• Традиционно используется в теплоцентралях, высокая механическая прочность.
• Относительно низкая цена сырья (черная сталь).

Недостатки:

• Предрасположенность к коррозии (особенно в системах с кислородом или при длительных простоях).
• Требуется сварка/нарезка резьбы (трудоемкая) или соединение с помощью пазовых систем.

Б) Нержавеющая сталь

Достоинства:

• Высокая стойкость к коррозии, что обеспечивает длительный срок эксплуатации.
• Может работать при высокой температуре и давлении.

Недостатки:

• Высшая стоимость материала,
• Необходимость использования, например технологии сварки TIG или прессового соединения (например, в системе Effebi Press).

C) Медь

Достоинства:

• Хорошая теплопроводность, легкость пайки,
• Компактные размеры при одинаковых затратах.

Недостатки:

• Более дорогой сырьевой материал,
• Требует пайки (открытый огонь) или прессование в специальных системах.

D) Пластмассы (PEX, PP, PB)

Достоинства:

• Отсутствие коррозии, низкое сопротивление потоку,
• Легкие, простые в укладке в полах (при напольном отоплении).

Недостатки:

• Ограниченная стойкость к высокому давлению и температуре (необходимо проверить допуски, например, макс. 95 °C, PN10/PN16).
• В промышленных установках – менее популярны при больших диаметрах и температурах выше 90–100 °C

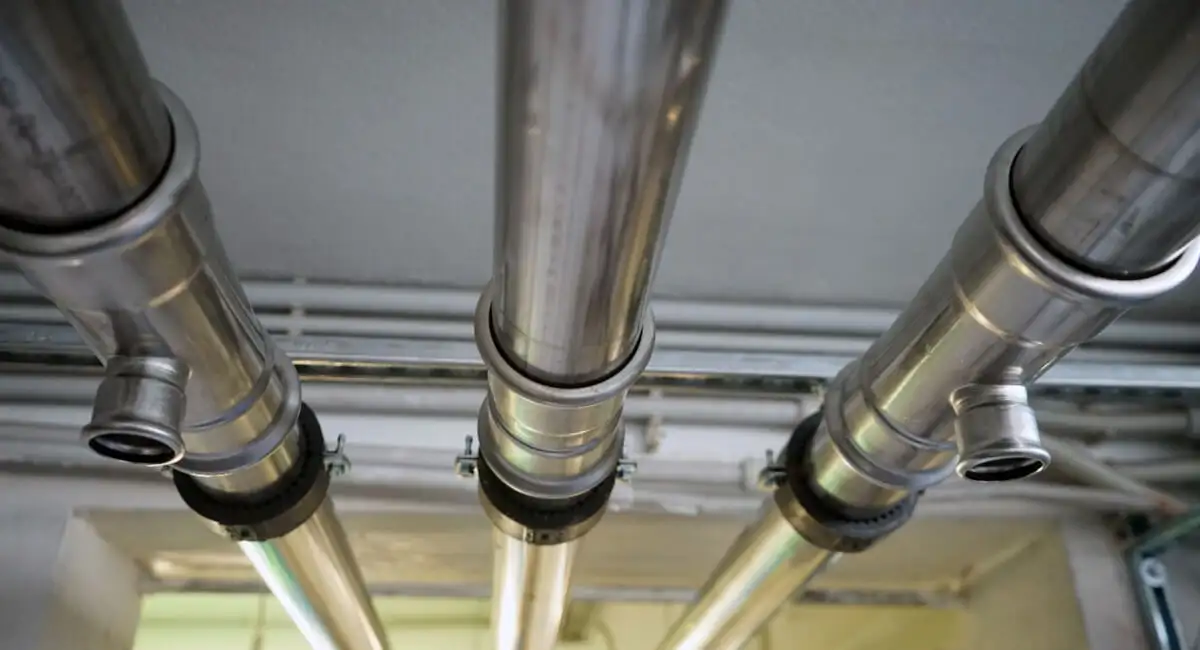

Система Effebi Press – в чем состоит ее суть?

Effebi – итальянский производитель, специализирующийся на промышленной арматуре и трубопроводных системах для воды, газа и отопительных установок. Effebi Press – это решение для прессования (press-fitting):

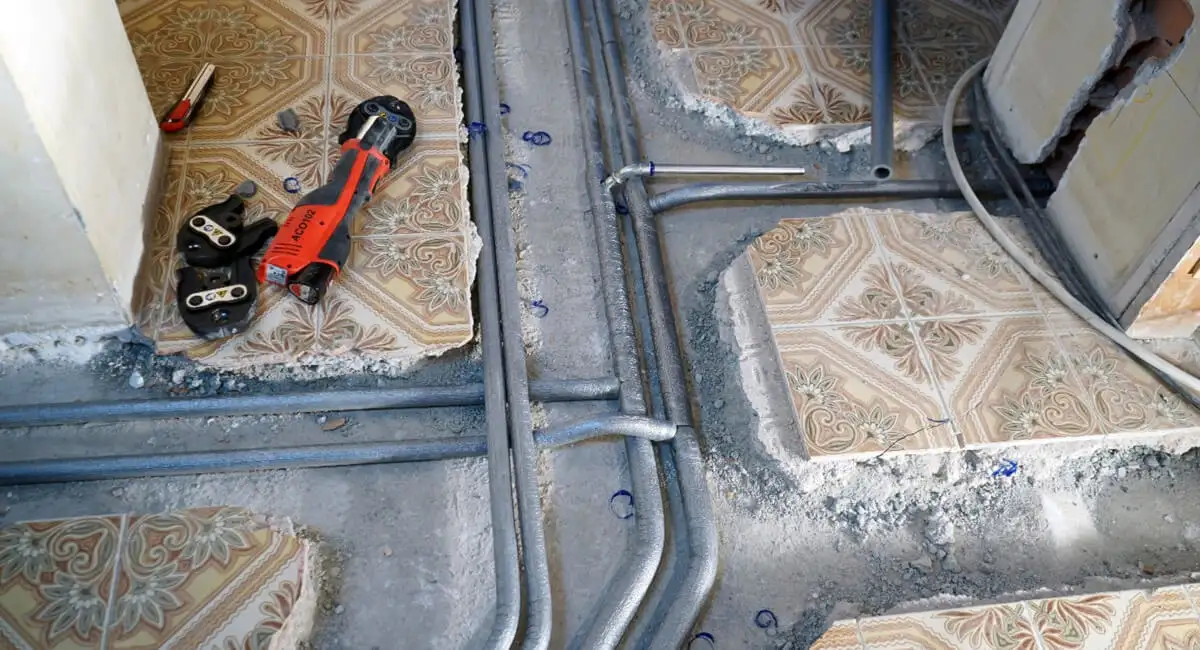

1. Отсутствие сварки или пайки: фитинги и трубы механически соединяются с помощью специальных челюстей пресса, зажимая материал на уплотнителе (оринге).
2. Время монтажа: гораздо короче, чем при традиционной сварке. Без необходимости использования открытого огня важно в промышленных объектах, где можно ограничить риск пожара.
3. Надежная герметичность: о-ринг (EPDM или другие эластомеры, устойчивые к ~110°C или даже выше в некоторых вариантах) обеспечивает защиту от утечек. Форма зажима предотвращает вращение или ослабление во время эксплуатации.
4. Оцинкованная углеродистая сталь или нержавеющая сталь 316L: Effebi Press позволяет выбрать материал с учетом коррозионной стойкости и требований к давлению и температуре, например, в тепловых установках предпочтительно используется оцинкованная углеродистая сталь (более экономичная) или нержавеющая сталь в условиях сильной коррозии.

Применение системы Effebi Press в системах центрального отопления

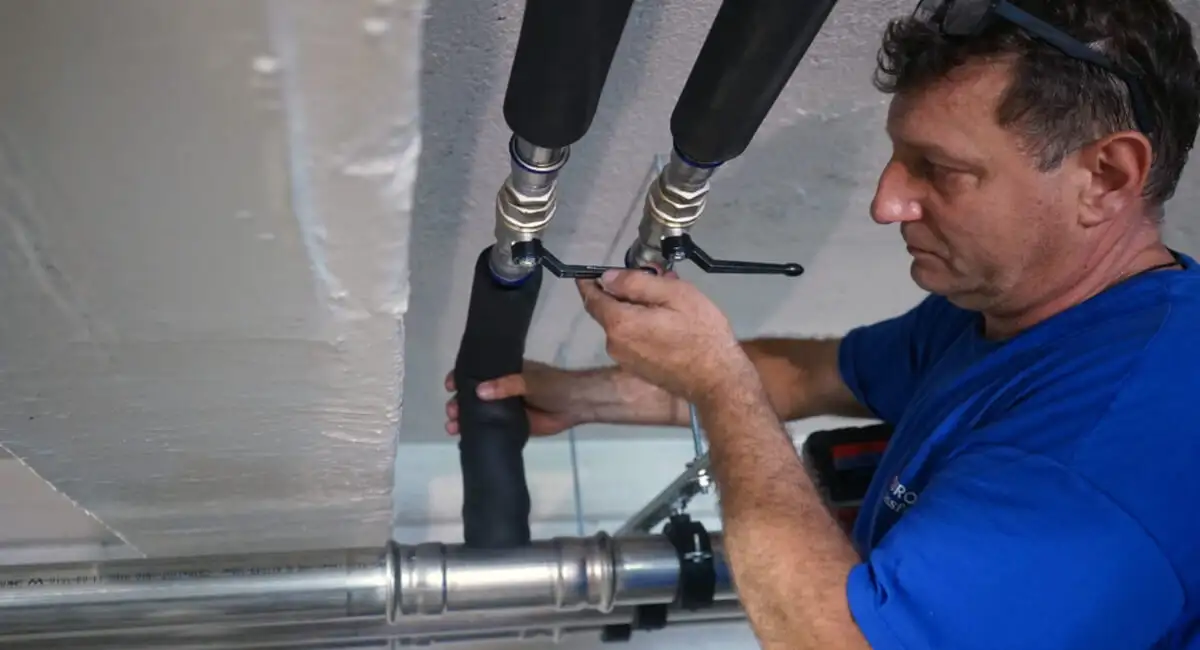

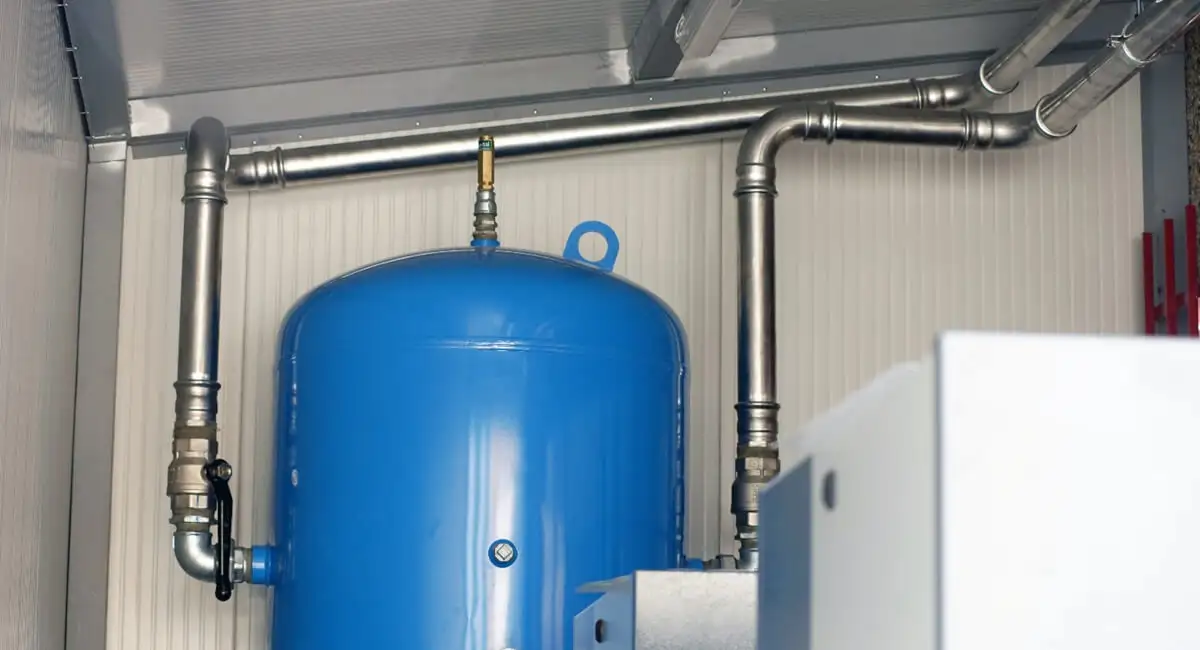

Промышленные и коммерческие котельные:

• Главные магистрали – трубопроводы, подающие горячую воду из котла в распределители отопительных контуров (температура 70–110 °C, давление PN16).

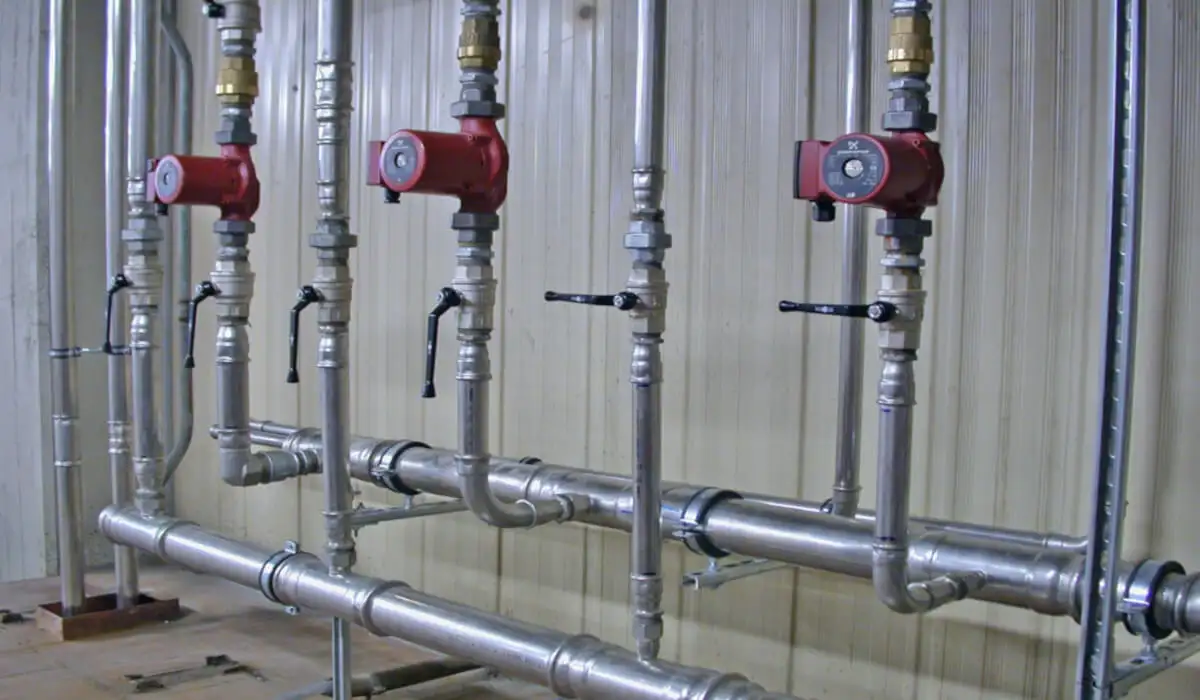

• Циркуляционные насосы – на выходе/входе насоса можно использовать шаровые клапаны и зажимные фитинги, быстро отключаемые для обслуживания.
• Байпас и смесительные контуры – для стабилизации температуры, с использованием трехходовых клапанов и прессованных соединений.

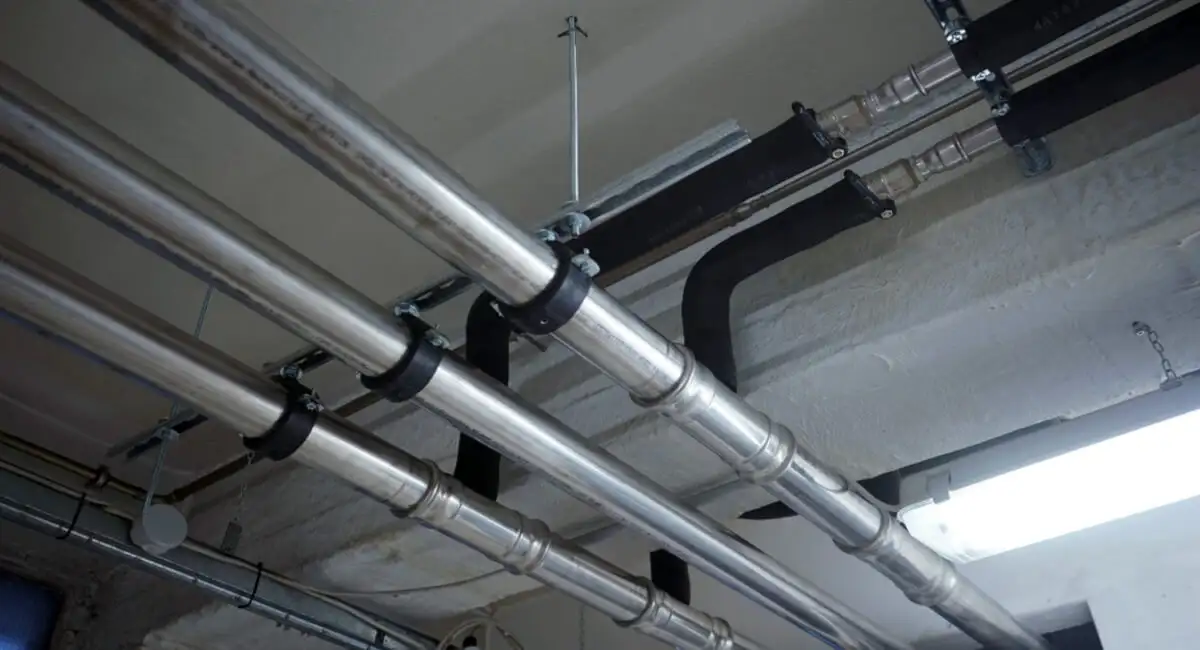

Тепловые узлы и распределительные системы

В тепловых узлах, где происходит передача тепла от городской сети к внутренним системам, трубы и клапаны Effebi Press сокращают время монтажа, что является ключевым фактором при модернизации, где перерыв в снабжении тепла должен быть минимальным.

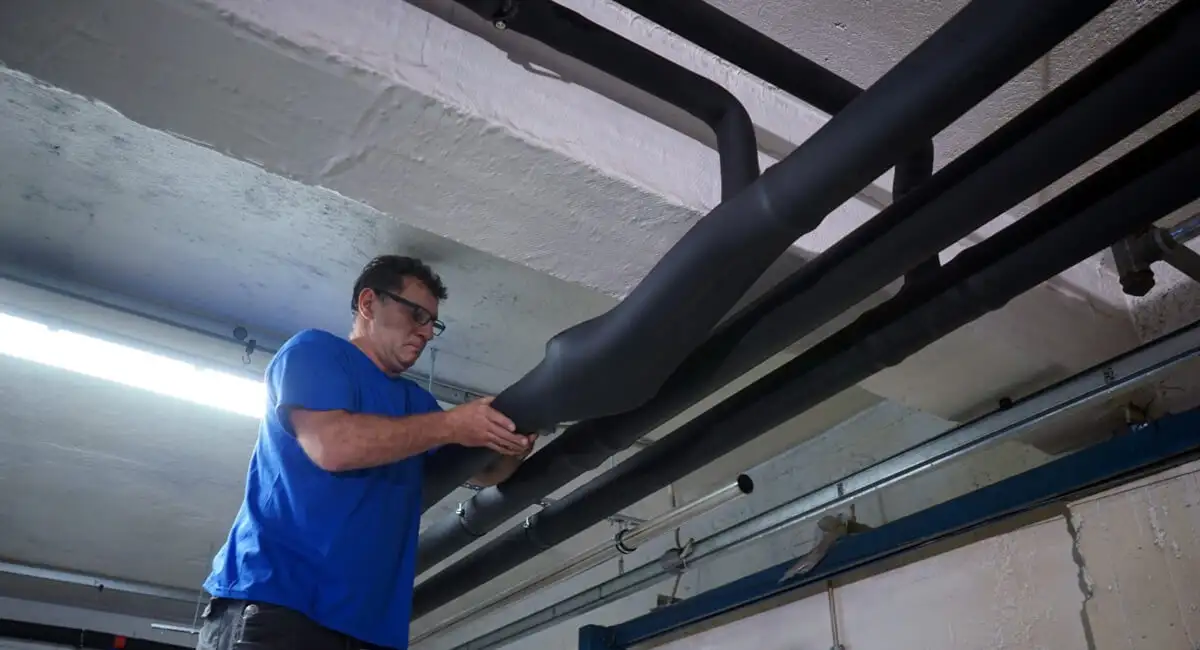

Установки для технологического охлаждения (расположены вместе с центральным отоплением)

Иногда трубы используются как для отопительных, так и для охлаждающих контуров (например, в системах тригенерации). В этом случае нержавеющая сталь в зажимной системе Effebi Press является универсальным решением, устойчивым к конденсации и коррозионным условиям.

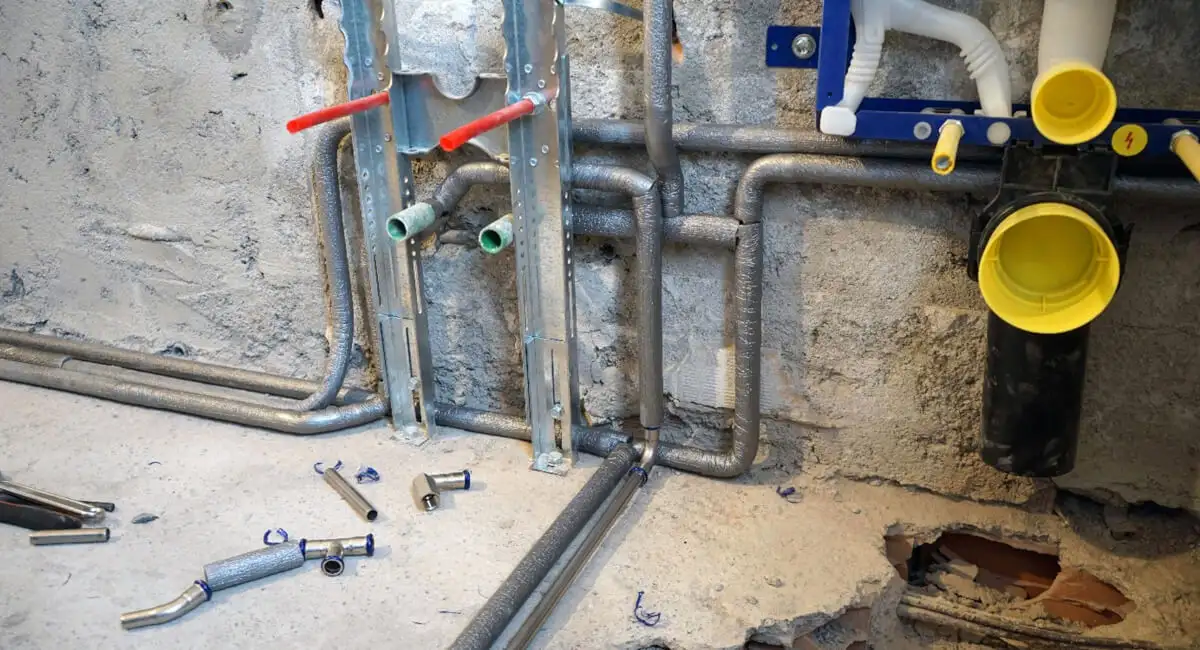

Какое сечение труб для центрального отопления? – критерии выбора диаметра

1. Поток отопительной воды: зависит от тепловой потребности (в кВт) и разности температур подачи/возврата.
2. Рекомендуемая скорость потока: в системах центрального отопления часто принимается примерно 0,8–1,5 м/с. Слишком высокая скорость создает большое сопротивление и шум, слишком низкая – может привести к неравномерному распределению тепла.

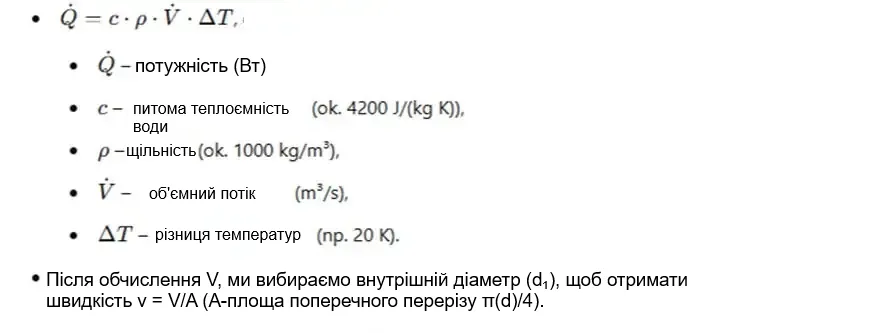

3. Расчеты

Практические таблицы:

• Для установки мощностью 30 кВт в жилом доме – DN 20 (3/4") может быть достаточно (поток несколько л/мин).
• В промышленных установках мощностью несколько сотен кВт – DN 40, 50, 65, 80 и т.д.
• В системах теплоснабжения мощностью более 1–2 МВт могут достигать DN 100–200.

Пример таблицы выбора труб при определенной мощности и перепаде температур

Мощность (кВт	Расход воды (м³/ч) при ΔT=20K	Пример номинального диаметра (DN)	Скорость (приблизительно 1 м/с)
100	~4,3 м³/ч	ДН 25 / ДН 32	приблизительно 0,9–1,3 м/с
500	~21,5 м³/ч	DN 50 / DN 65	приблизительно 1,0–1,2 м/с
1000	~43 м³/ч	DN 80 / DN 100	приблизительно 0,9–1,2 м/с
2000	~86 м³/ч	DN 125 / DN 150	~1 м/с

Приближенные значения – на практике расчеты нуждаются в проверке, а выбор DN также зависит от допустимых потерь давления в установке.
