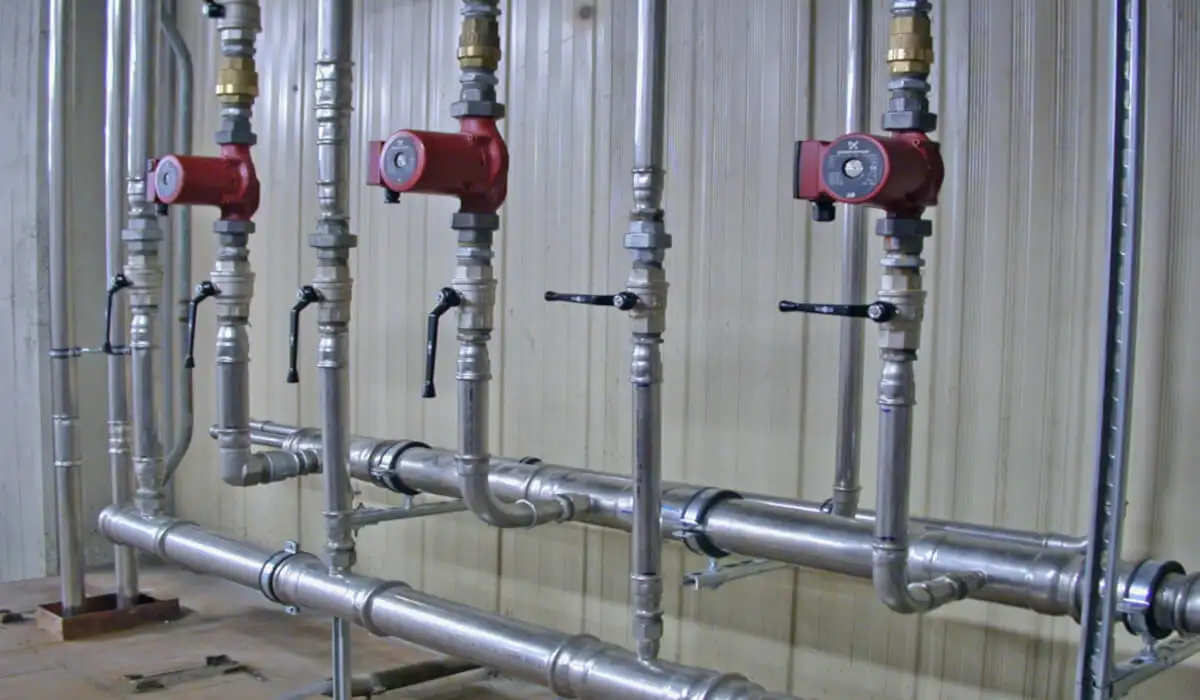

Які сталеві труби використовувати для системи центрального опалення?

Які труби для опалювальної системи, ЦО?

Вибір типу труб для систем центрального опалення (ЦО) – як в промислових, так і в громадських будівлях – має ключове значення для надійності, безпеки та енергоефективності всієї системи. Сьогодні на ринку існує безліч варіантів матеріалів (сталь, мідь, пластмаси, алюміній) та технологій з'єднання (зварювання, паяння, з'єднання гвинтовими з'єднаннями, обтискання). У цій статті ми розглянемо найпопулярніші рішення, приділяючи особливу увагу системі Effebi Press, яка завдяки методу пресування дозволяє створити надійні та герметичні опалювальні системи. Ми також торкнемося питання вибору перетину (діаметра) труб в контексті центрального опалення в промислових умовах.

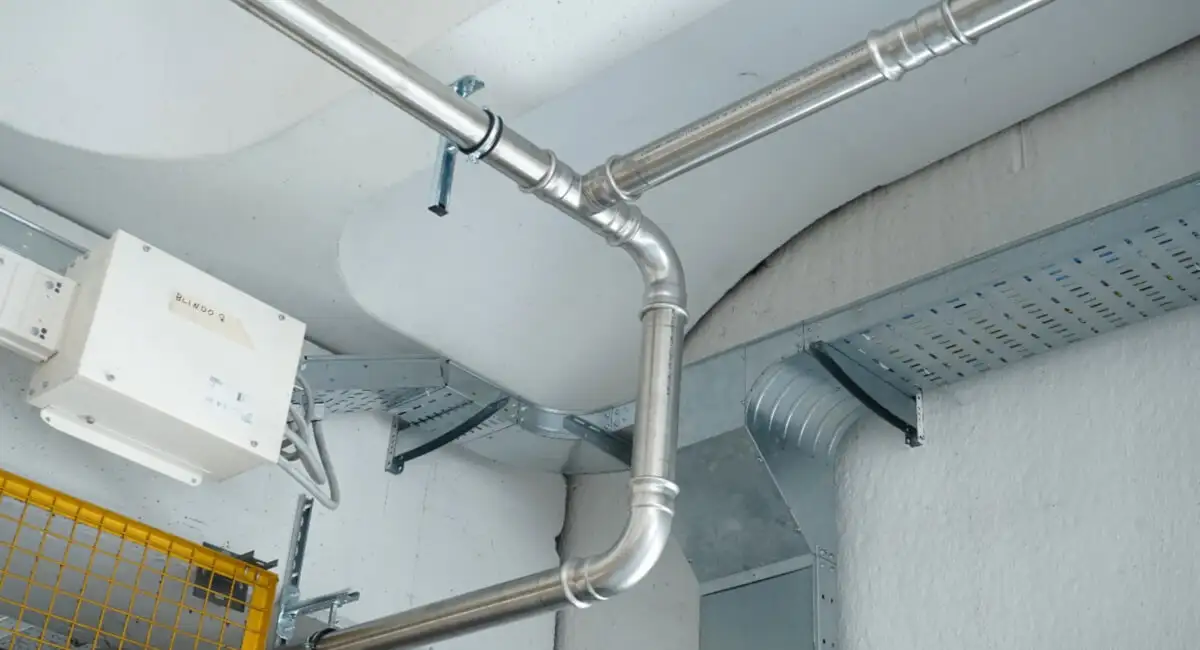

Критерії вибору труб для опалювальних систем

1. Діапазон температур і тиску

Типові системи центрального опалення працюють в діапазоні Tz70-Tp50. У разі підлогового опалення Tz40-Tp30 становить 70–90–110 °C (у старих системах) і при тиску до 6–10 бар у комерційних об'єктах. В промислових теплоцентралях (особливо зовнішніх мережах) це може бути навіть 130–150°C і PN16/PN25 (високотемпературне опалення).

2. Стійкість до корозії та зовнішніх умов

Обіг опалення може містити воду з інгібіторами корозії, гліколь – що вимагає перевірки сумісності матеріалу труб. Зовнішні теплові мережі піддаються впливу вологи, засолення ґрунту – це вимагає кращого захисту покриття.

3. Спосіб монтажу – чи віддаємо перевагу зварним, різьбовим або, наприклад, пресованим з'єднанням?

В промислових умовах часто віддають перевагу швидкому монтажу та обмеженню ризику пожежі (що підтримують технології пресування без відкритого вогню).

4. Інвестиційні витрати та TCO (Total Cost of Ownership)

Ми підраховуємо витрати на матеріали, робочу силу, технічне обслуговування та ризик аварій. Більш дорогі рішення (наприклад, нержавіюча сталь) можуть окупитися в довгостроковій перспективі в складних умовах корозії.

5. Галузеві вимоги

UDT в Польщі, заводські стандарти безпеки та галузеві рекомендації (наприклад, зони з мінімальним ризиком займання).

Популярні матеріали труб в опалювальних системах

А) Вуглецева сталь (чорна, оцинкована)

Переваги:

• Традиційно використовується в теплоцентралях, висока механічна міцність.
• Відносно низька ціна сировини (чорна сталь).

Недоліки:

• Схильність до корозії (особливо в системах з киснем або при тривалих простоях).
• Вимагає зварювання/нарізування різьби (що є трудомістким) або з'єднання за допомогою пазових систем.

Б) Нержавіюча сталь

Переваги:

• Висока стійкість до корозії, що забезпечує тривалий термін експлуатації.
• Може працювати при високій температурі та тиску.

Недоліки:

• Вища вартість матеріалу,
• Необхідність використання, наприклад, технології зварювання TIG або пресового з'єднання (наприклад, в системі Effebi Press).

C) Мідь

Переваги:

• Хороша теплопровідність, легкість паяння,
• Компактні розміри при однакових витратах.

Недоліки:

• Дорожчий сировинний матеріал,
• Вимагає паяння (відкритий вогонь) або пресування в спеціальних системах.

D) Пластмаси (PEX, PP, PB)

Переваги:

• Відсутність корозії, низький опір потоку,
• Легкі, прості в укладанні в підлогах (при підлоговому опаленні).

Недоліки:

• Обмежена стійкість до високого тиску і температури (необхідно перевірити допуски, наприклад, макс. 95 °C, PN10/PN16).
• У промислових установках – менш популярні при великих діаметрах і температурах вище 90–100 °C

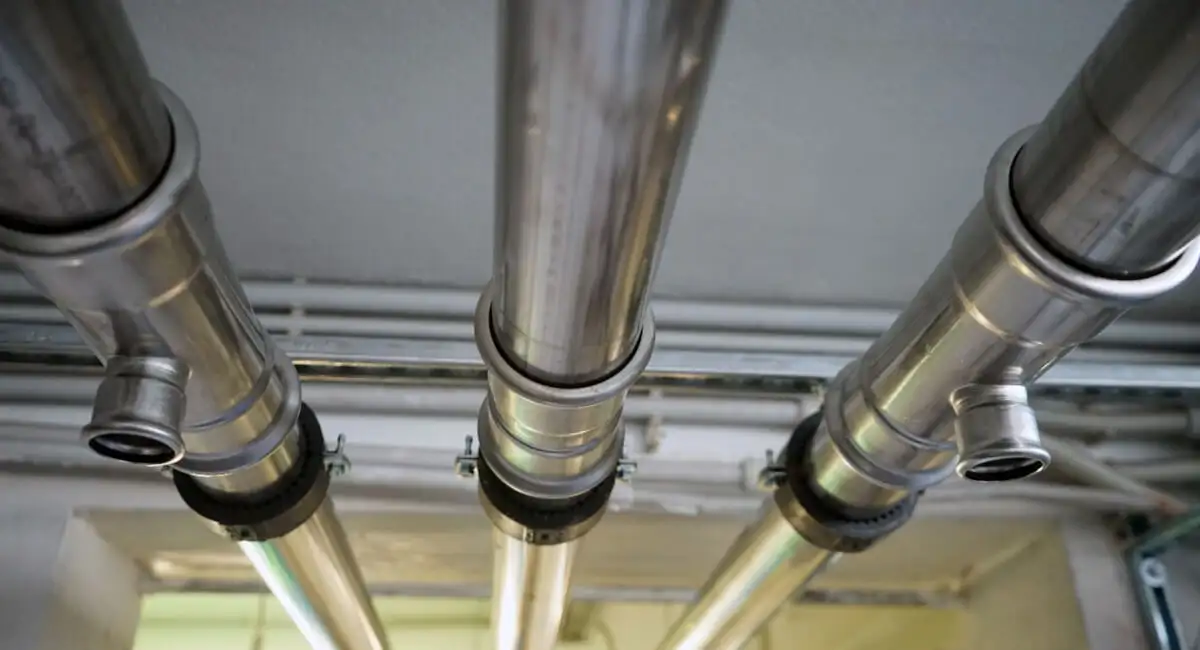

Система Effebi Press – в чому полягає її суть?

Effebi – італійський виробник, що спеціалізується на промисловій арматурі та трубопровідних системах для води, газу та опалювальних установок. Effebi Press – це рішення для пресування (press-fitting):

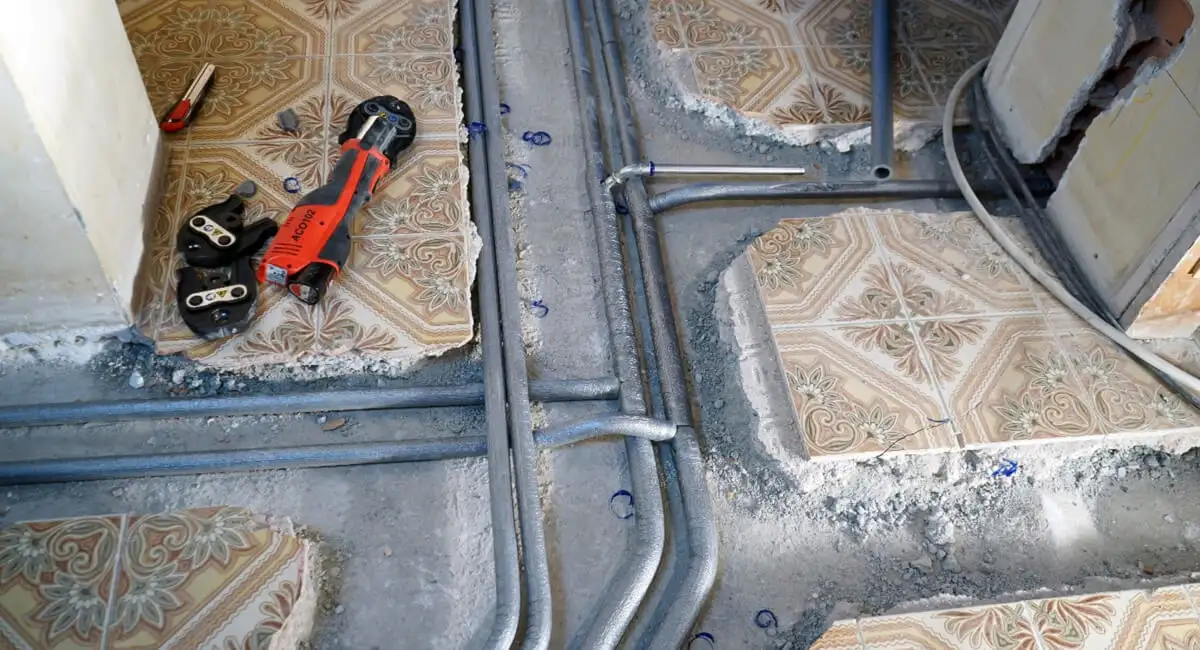

1. Відсутність зварювання або паяння: фітинги та труби з'єднуються механічно за допомогою спеціальних щелеп преса, затискаючи матеріал на ущільнювачі (орінгу).
2. Час монтажу: значно коротший, ніж при традиційному зварюванні. Без необхідності використання відкритого вогню – важливо в промислових об'єктах, де можна обмежити ризик пожежі.
3. Надійна герметичність: о-ринг (EPDM або інші еластомери, стійкі до ~110°C або навіть вище в деяких варіантах) забезпечує захист від витоків. Форма затискача запобігає обертанню або ослабленню під час експлуатації.
4. Оцинкована вуглецева сталь або нержавіюча сталь 316L: Effebi Press дозволяє вибрати матеріал з урахуванням корозійної стійкості та вимог до тиску і температури, наприклад, в теплових установках переважно використовується оцинкована вуглецева сталь (економічніша) або нержавіюча сталь в умовах сильної корозії.

Застосування системи Effebi Press в системах центрального опалення

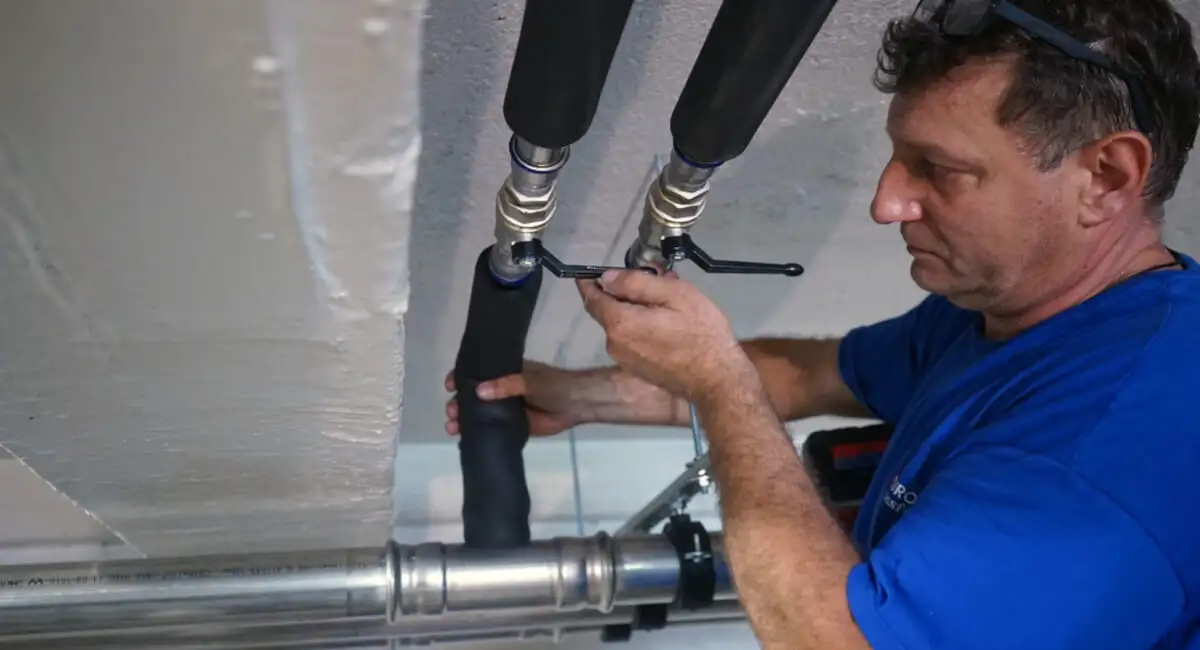

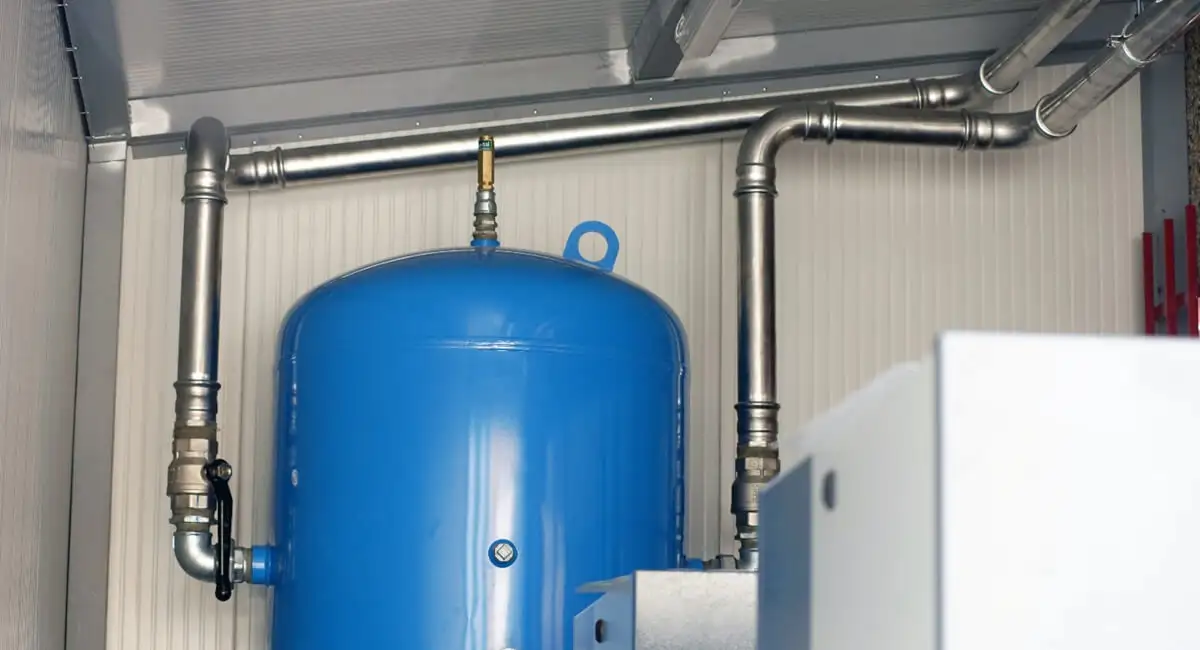

Промислові та комерційні котельні:

• Головні магістралі – трубопроводи, що подають гарячу воду з котла до розподільників опалювальних контурів (температура 70–110 °C, тиск PN16).
• Циркуляційні насоси – на виході/вході насоса можна використовувати кульові клапани та затискні фітинги, що швидко відключаються для обслуговування.
• Байпас та змішувальні контури – для стабілізації температури, з використанням триходових клапанів та пресованих з'єднань.

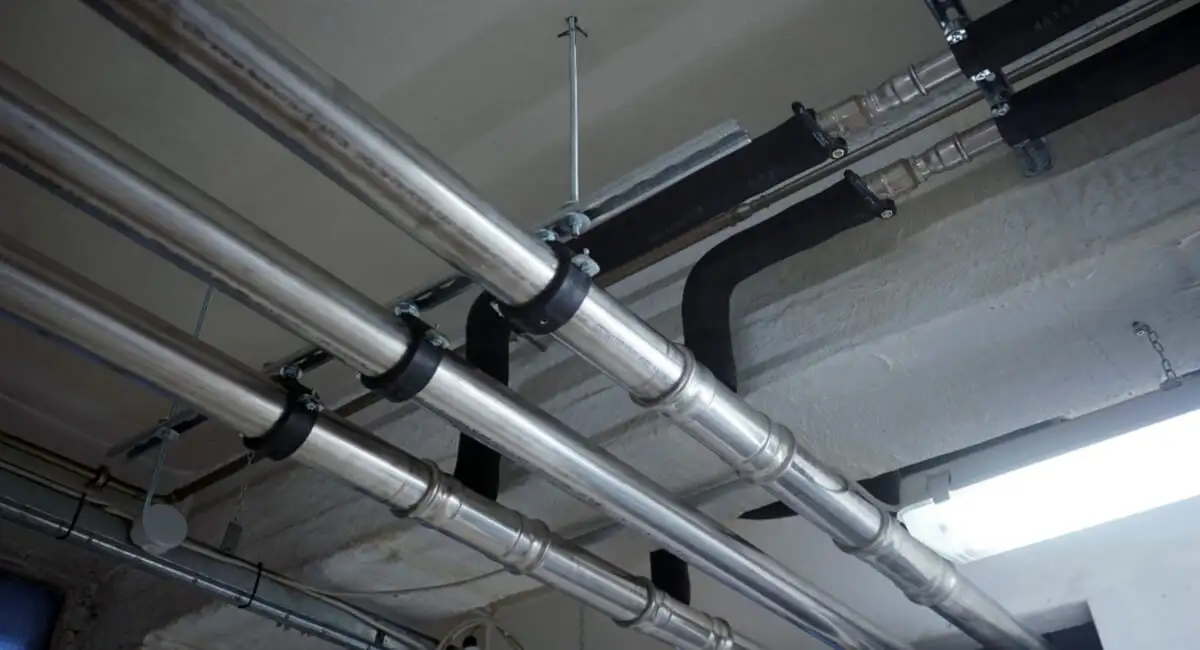

Теплові вузли та розподільні системи

У теплових вузлах, де відбувається передача тепла від міської мережі до внутрішніх систем, труби та клапани Effebi Press скорочують час монтажу, що є ключовим фактором при модернізації, де перерва в постачанні тепла повинна бути мінімальною.

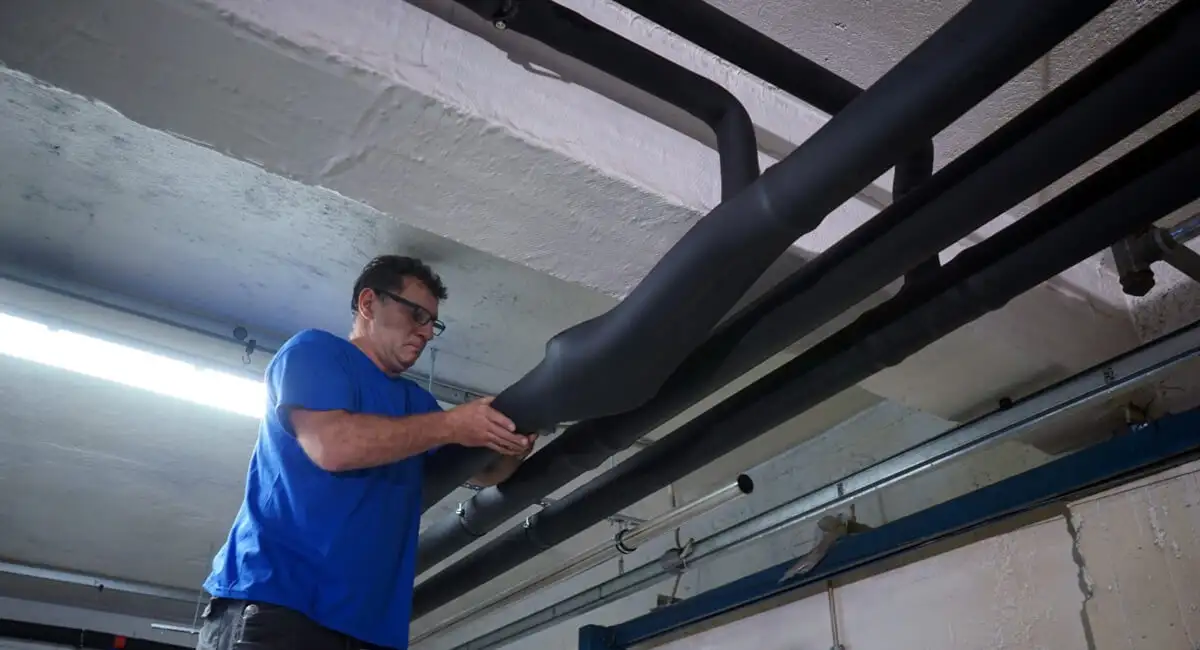

Установки для технологічного охолодження (розташовані разом з центральним опаленням)

Іноді труби використовуються як для опалювальних, так і для охолоджувальних контурів (наприклад, у системах тригенерації). У цьому випадку нержавіюча сталь у затискній системі Effebi Press є універсальним рішенням, стійким до конденсації та корозійних умов.

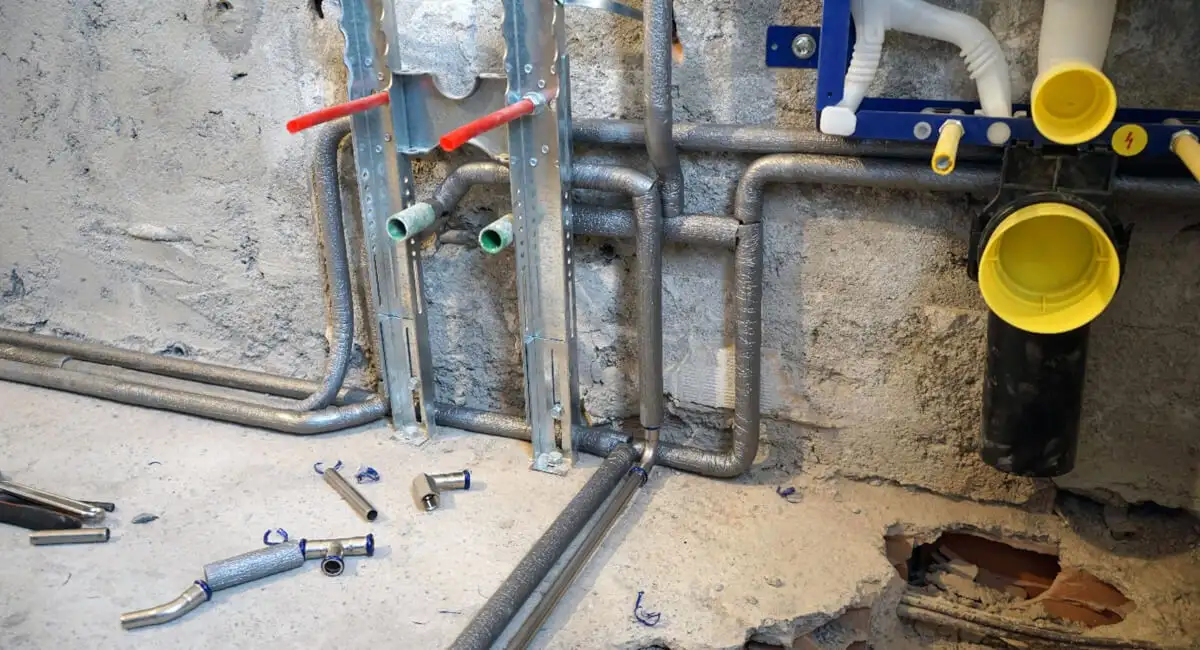

Який перетин труб для центрального опалення? – критерії вибору діаметра

1. Потік опалювальної води: залежить від теплової потреби (в кВт) та різниці температур подачі/повернення.
2. Рекомендована швидкість потоку: в системах центрального опалення часто приймається приблизно 0,8–1,5 м/с. Занадто висока швидкість створює великий опір і шум, занадто низька – може призвести до нерівномірного розподілу тепла.

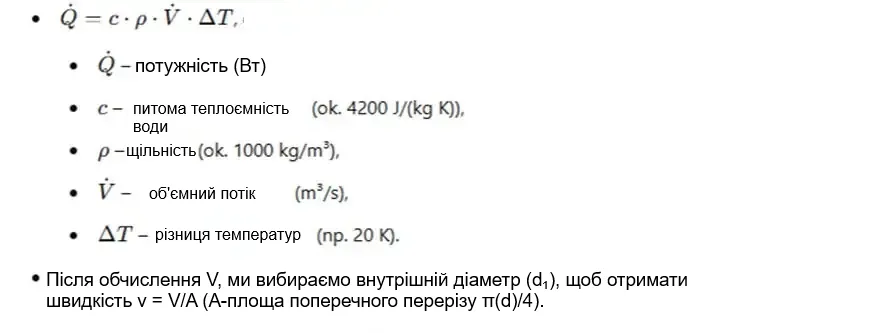

3. Розрахунки

Практичні таблиці:

• Для установок потужністю 30 кВт у житловому будинку – DN 20 (3/4") може бути достатньо (потік кілька л/хв).
• У промислових установках потужністю кілька сотень кВт – DN 40, 50, 65, 80 тощо.
• У системах теплопостачання потужністю понад 1–2 МВт можуть досягати DN 100–200.

Приклад таблиці вибору труб при певній потужності та перепаді температур

Потужність (кВт)	Витрата води (м³/год) при ΔT=20K	Приклад номінального діаметра (DN)	Швидкість (приблизно 1 м/с)
100	~4,3 м³/год	Ду 25 / Ду 32	приблизно 0,9–1,3 м/с
500	~21,5 м³/год	Ду 50 / Ду 65	приблизно 1,0–1,2 м/с
1000	~43 м³/год	Ду 80 / Ду 100	приблизно 0,9–1,2 м/с
2000 рік	~86 м³/год	Ду 125 / Ду 150	~1 м/с

Наближені значення – на практиці розрахунки потребують перевірки, а вибір DN також залежить від допустимих втрат тиску в установці.
