Выбор подходящих труб для водопроводной системы – как для питьевой, так и для горячей и холодной воды – имеет ключевое значение для надежности, гигиены, долговечности и комфорта эксплуатации. Современные решения в строительной и монтажной отрасли предлагают широкий спектр материалов (металлических и пластиковых) и методов соединения (сварка, нарезка резьбы, пайка, прессование). В этой статье мы проанализируем, какие трубы следует использовать в водопроводных системах и почему система Effebi Press может быть привлекательным вариантом. Мы также обсудим вопрос выбора диаметра труб (так называемое «какое сечение труб для воды?»), особенно в контексте промышленного применения и больших объектов.

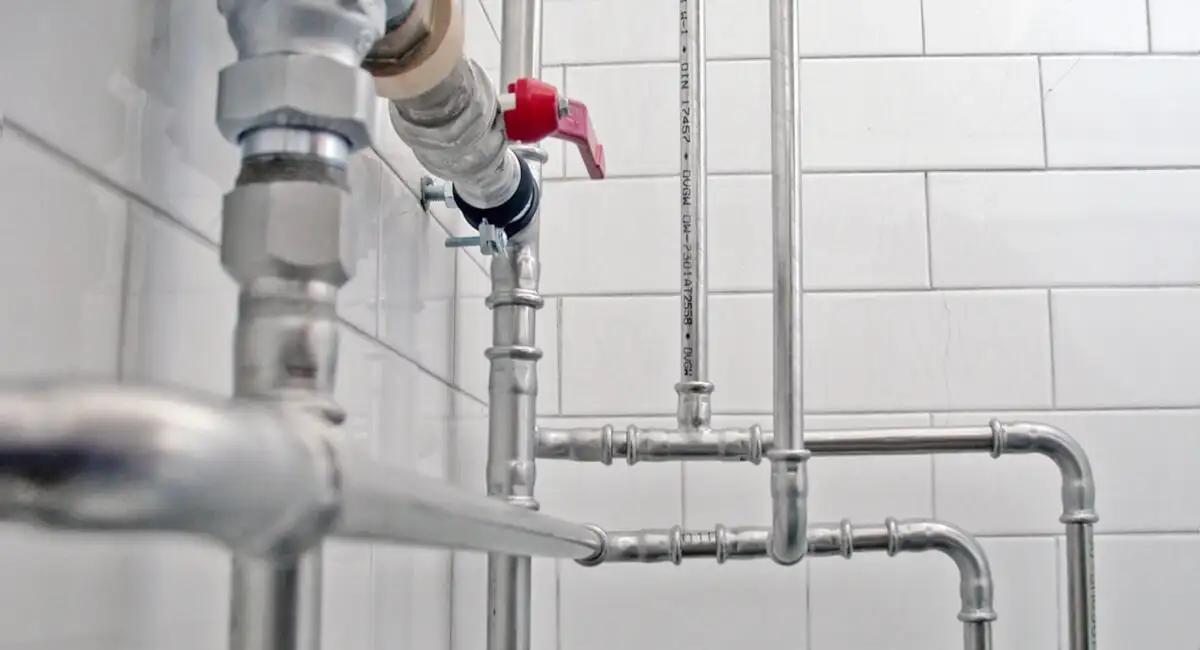

Металлические трубы для системы снабжения питьевой, горячей и холодной воды в доме

Критерии выбора труб для водопроводных систем

1. Тип воды и ее параметры

Питьевая вода (соответствующая санитарным нормам),
Горячая вода (температура обычно 55–60 °C, иногда до 70 °C),
Холодная вода в стандартных условиях (ниже 20 °C), но с возможным давлением 4–10 бар.

2. Коррозионная стойкость

В зависимости от качества воды (твердость, pH, содержание хлора), материал труб должен предотвращать коррозию, въедание или отложение.

3. Гигиена и сертификаты

Трубы для питьевой воды должны иметь сертификат PZH (в Польше) или аналогичные сертификаты (WRAS, ACS и т.п.), подтверждающие отсутствие миграции вредных веществ в воду. Это относится как к материалу трубы, так и к уплотнителям в соединениях.

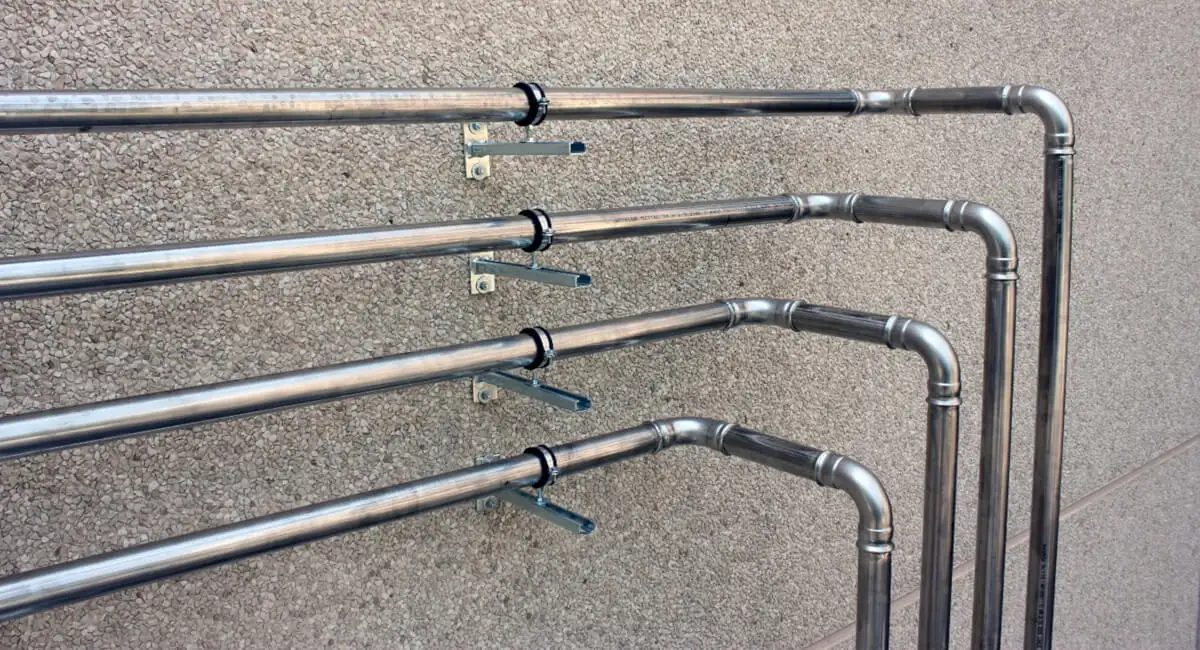

Гигиеничные и безопасные металлические трубы для систем снабжения питьевой воды

4. Диапазон давления и температуры

Обычно системы водоснабжения в зданиях работают при давлении к PN10/PN16. В промышленных объектах давление может быть выше (например, PN25), а температура горячей воды может достигать 80–90 °C в специфических процессах.

5. Простота и быстрота монтажа

В случае ремонта или строительства крупных промышленных объектов сокращение времени монтажа важно, что свидетельствует в пользу методов прессования (press-fitting), которые быстрее сварки или пайки.

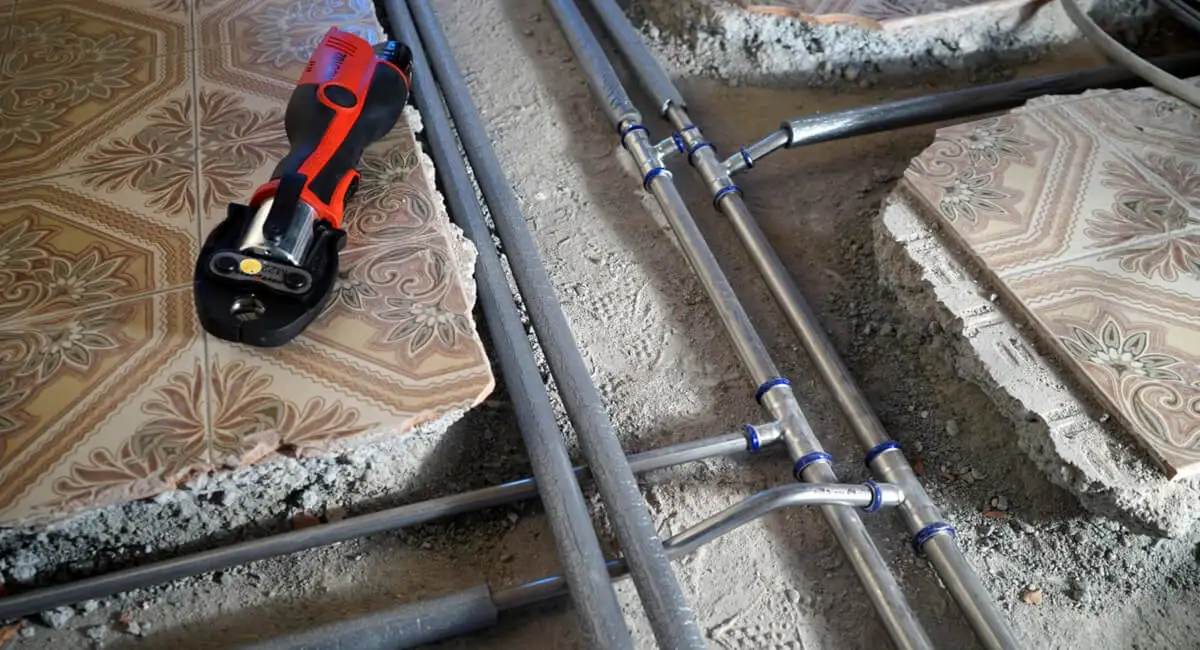

Профессиональный инструмент для запрессовки труб при монтаже системы водоснабжения под полом

6. Долговечность и издержки

Анализ TCO (Total Cost of Ownership): более дорогие материалы (например, нержавеющая сталь) могут окупиться в долгосрочной перспективе, поскольку позволяют избежать частой замены и коррозии.

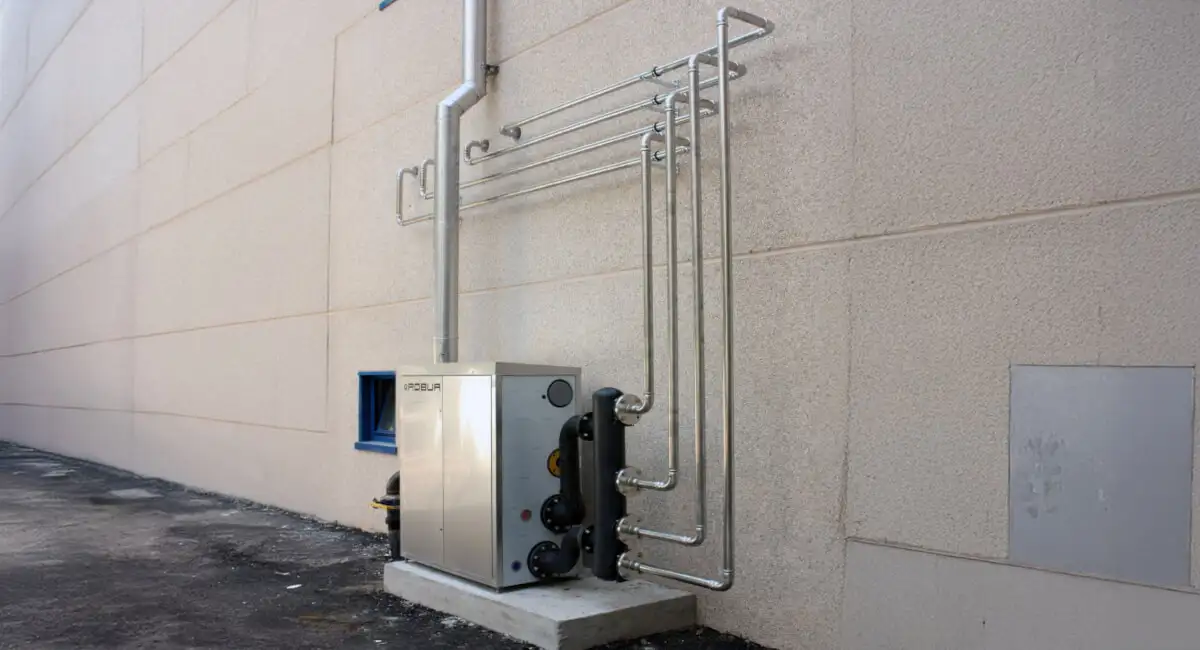

Анализ стоимости владения и долгосрочных затрат на установку надежной системы водоснабжения

Самые популярные материалы труб в системах питьевой и хозяйственной воды

А) Нержавеющая сталь (например, 304, 316L)

Достоинства:

Высокая коррозионная стойкость, отсутствие влияния на вкус воды,
Долговечность, легкость в соблюдении гигиены,
Возможность соединения сваркой TIG или с помощью системы обжима Effebi Press (прессование).

Недостатки:

Высшая цена сырья,
Требует соответствующих соединительных элементов и специальных методов монтажа (сварка, прессование).

Б) Медь

Достоинства:

Многолетняя традиция использования в водопроводных системах,
Легкость пайки (твердой, мягкой) и совместимость с прессованными системами (press).

Недостатки:

Склонность к коррозии при определенных параметрах воды (кислое pH, высокий уровень хлора),
Относительно дорогой материал,
Требует защиты от коррозии в неблагоприятных условиях (например, деминерализованная вода с низким pH).

C) Оцинкованная углеродистая сталь

Достоинства:

Более низкая цена, чем нержавеющая сталь,
Исторически используется во внутренних системах холодного водоснабжения.

Недостатки:

Подвержена коррозии (особенно внутренней), что ограничивает долговечность; со временем может привести к сужению сечения из-за отложений,
Горячая вода ускоряет коррозию и разрушение слоя цинка.

D) Пластмассы (PEX, PP-R, PB, PVC-C и т.д.)

Достоинства:

Устойчивы к коррозии, часто просты в монтаже (сварка, обжим).
Низкая теплопроводность, что уменьшает потери тепла.

Недостатки:

Ограниченная температурная стойкость (например, до 70–95 °C),
Возможно проникновение кислорода (если нет антидиффузионного слоя),
Необходимы сертификаты для контакта с питьевой водой.

E) Многослойные трубы (Al-PEX и т.д.)

Достоинства:

Сочетание прочности и легкости формования,
Меньшая тепловая расширяемость, чем у чистых пластмасс.

Недостатки:

Необходимость использования специальных соединительных элементов или инструментов.
Ограниченная прочность при более высоких давлениях и температурах.

Система Effebi Press – что это такое?

Effebi – признанный итальянский изготовитель арматуры и решений для водопроводных, газовых и промышленных систем. Система Effebi Press базируется на технологии прессования.

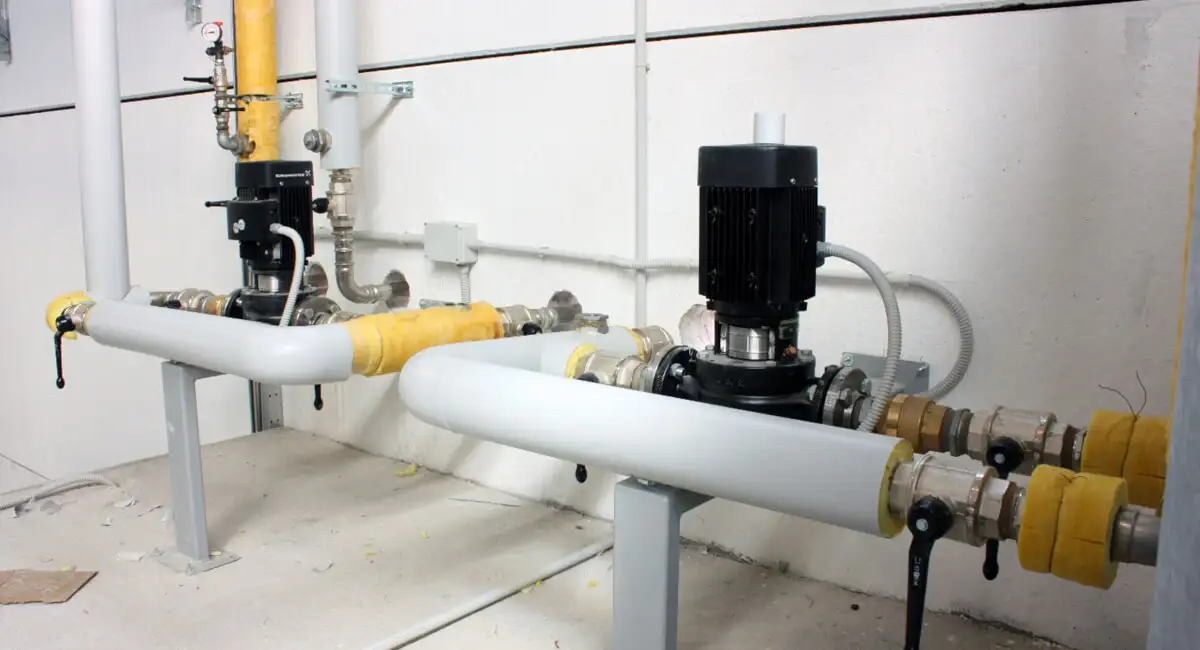

Профессиональная система водоснабжения и отопления с использованием насосного оборудования и изолированных труб

Соединения без пайки или сварки – фитинг и труба зажимаются специальными челюстями пресса.

Герметичность обеспечивает уплотнительное кольцо в фитинге (EPDM). Что касается применения, то они идеально подходят для питьевой воды, центрального отопления, холодильных установок, газа и сжатого воздуха (с соответствующим уплотнителем). Трубы Effebi Press могут быть изготовлены из нержавеющей стали AISI 316/304 или оцинкованной углеродистой стали в зависимости от требуемой коррозионной стойкости.

Почему Effebi Press в системах питьевой воды, горячей и холодной?

Гигиена и соответствие нормам

Нержавеющая сталь 316L или 304 является нейтральной по вкусу и безопасной для питьевой воды. Отсутствие утечек, отсутствие припоя с оловом или флюсом, что уменьшает риск химического загрязнения. Система Effebi Press имеет сертификаты, подтверждающие допуск к питьевой воде (в т.ч. WRAS, DVGW или местные сертификаты).

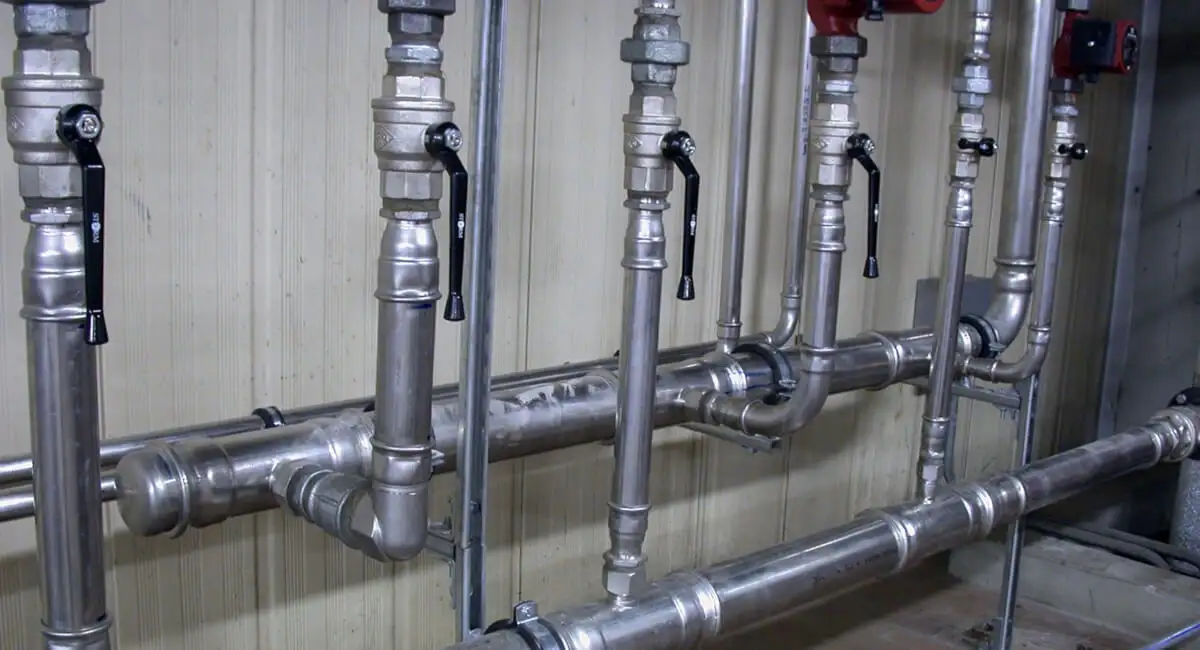

Система водоснабжения из нержавеющей стали Effebi Press с высокой устойчивостью к коррозии

Быстрый и чистый монтаж

Система зажимов устраняет необходимость использования открытого огня (как при пайке) и образования искр (как при сварке). Краткое время монтажа особенно выгодно при больших проектах в промышленности. Большим преимуществом является простота обслуживания и модернизации (обрезка трубы, обжим фитинга можно выполнить за несколько минут).

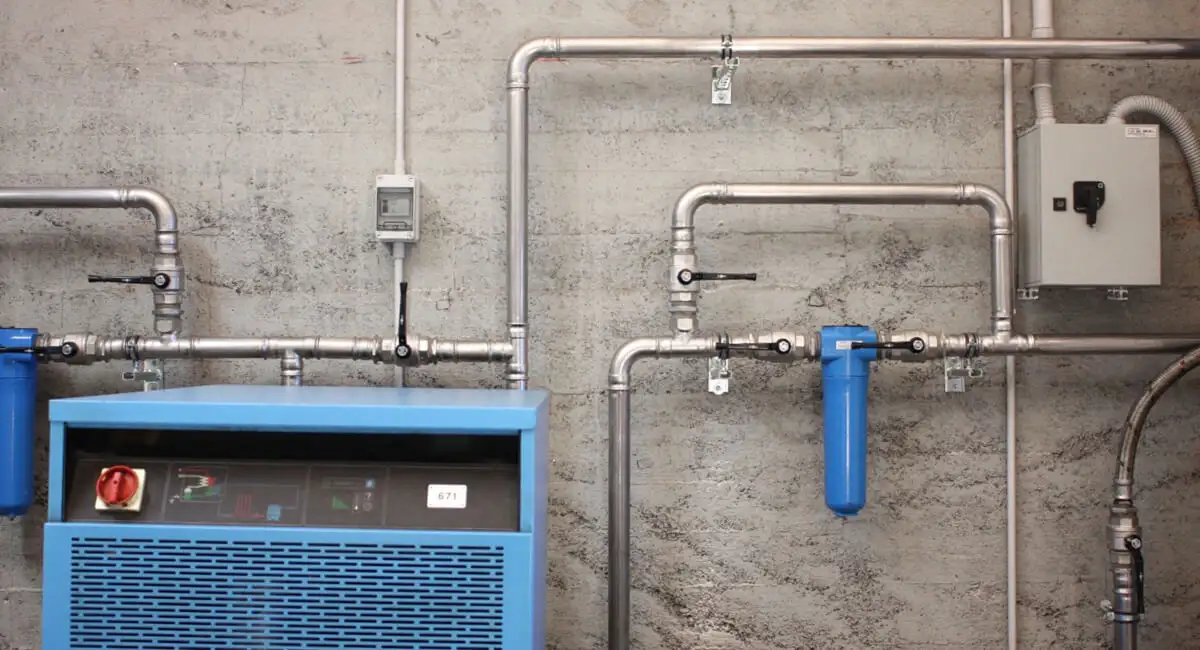

Система водопроводных труб большого диаметра DN32 и DN40 на промышленном объекте с фильтрами очистки

Устойчивость к коррозии и высоким температурам

В системе Effebi Press нержавеющая сталь сохраняет стабильность параметров даже при температуре горячей воды до 90–95 °C. Правильный выбор уплотнительного кольца (EPDM) позволяет работать при давлении до PN16/PN25 и температуре до 110 °C.

Какое сечение труб для воды? – Руководство по выбору диаметра

Потребность в потоке – рассчитывается на основе количества точек отбора, предполагаемого максимальной потребности (например, л/мин).
Допустимая скорость потока: в системах питьевой воды часто 1,0–2,0 м/с. В горячей воде ~1,0-1,5 м/с (для ограничения шума и чрезмерных потерь).
Падение давления – проект установки учитывает приемлемые разности давления. Слишком малый диаметр приводит к большим потерям, слишком велик – к лишним затратам.
Нормы и стандарты: В Польше, например, PN-EN 806-3, где можно найти таблицы подбора.

Пример:

В односемейном доме с 2 ванными комнатами и 1 кухней для основного питания достаточно DN 20 (3/4").
В промышленном объекте (зал с несколькими санузлами) может быть DN 32–40 к главной магистрали с распределением на ответвление меньшего сечения.

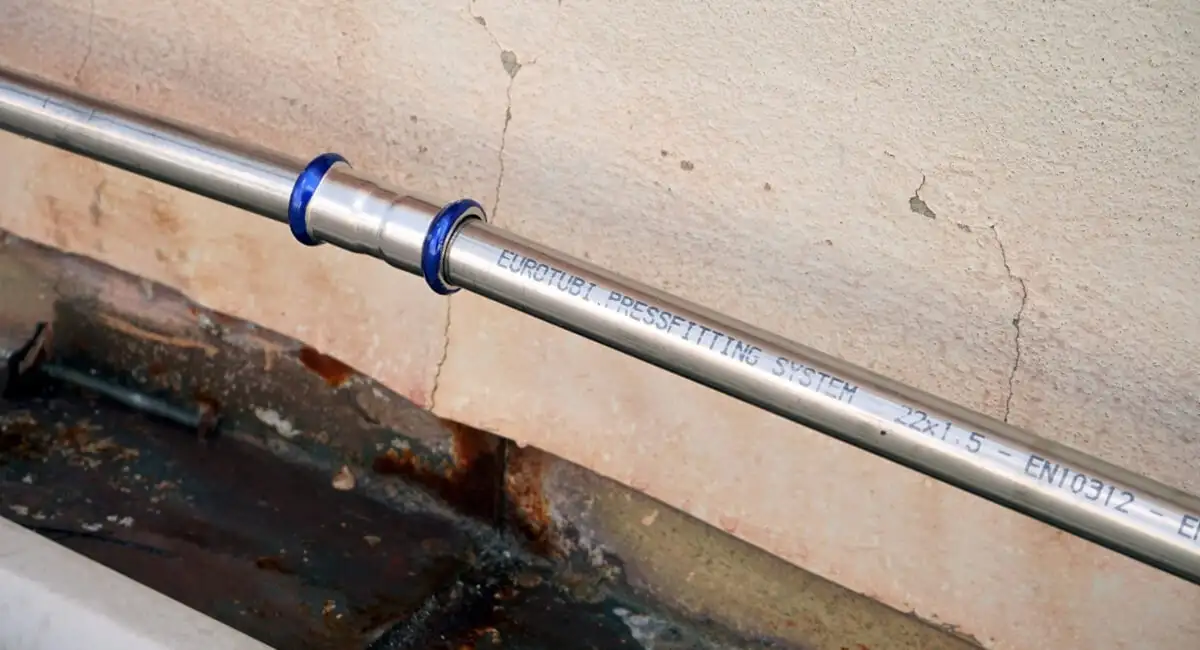

Маркировка и технические характеристики сечения стальной трубы для системы холодного водоснабжения

Приблизительная ориентировочная таблица (для холодной питьевой воды, скорость ~1,5 м/с)

Расход (л/мин)	Расход (м³/ч)	Приблизительный диаметр DN	Скорость потока в трубе (м/с)
10	0,6	ДН15 (1/2")	приблизительно 1,2–1,5 м/с
50	3.0	ДН25 (1")	~1,3–1,4 м/с
80	4.8	DN32 (1 1/4")	~1,4–1,5 м/с
120	7.2	DN40 (1 1/2")	~1,3–1,5 м/с
200	12.0	ДН50 (2")	~1,5 м/с

(ориентировочные значения, которые в каждом случае требуют подробных расчетов.)

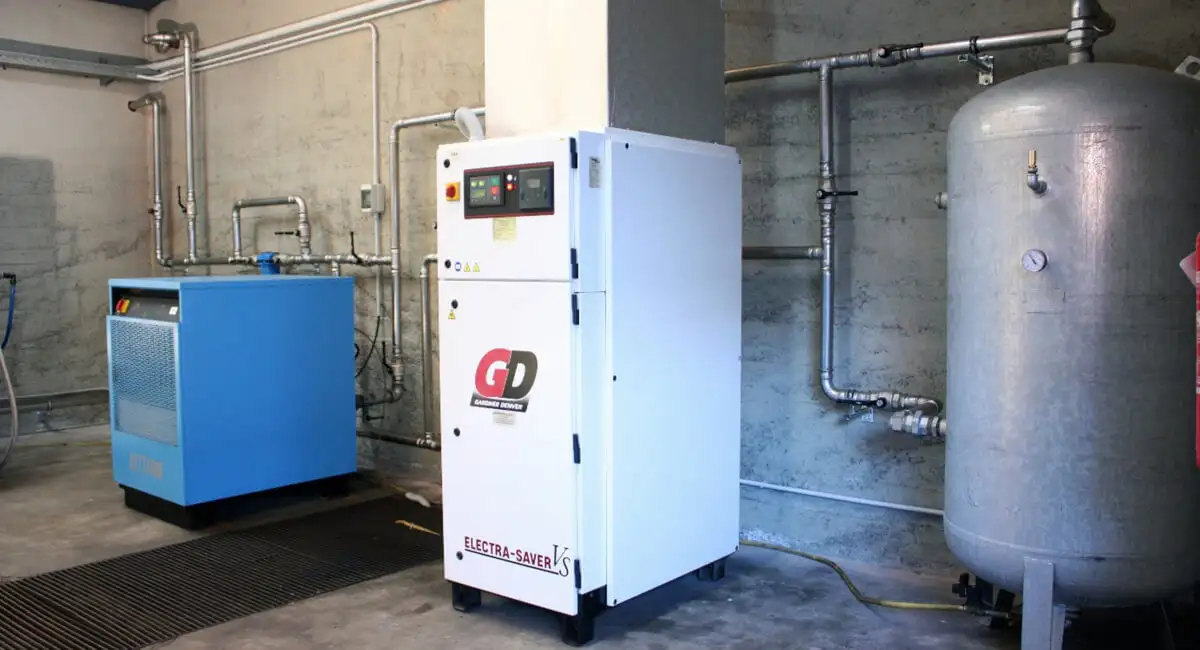

Промышленная система водоснабжения на крупном объекте с использованием металлических труб и накопительных баков

Промышленное применение и большие объекты

На заводах, в производственных цехах, общественных зданиях:

Подача питьевой воды во многие точки в столовых, лабораториях, санузлах – ключевым является выбор DN для стабильного давления при одновременном потреблении.
Системы охлаждения воды (расположенные вместе с водой для бытового использования) – выдвигают требования к коррозионной стойкости (например, допустимые ингибиторы воды).
Effebi Press позволяет легко создавать ответвления и зажимы, что в промышленных условиях (быстрая модернизация линий) является большим преимуществом.
