Вибір відповідних труб для водопровідної системи – як для питної води, так і для гарячої та холодної води – має ключове значення для надійності, гігієни, довговічності та комфорту експлуатації. Сучасні рішення в будівельній та монтажній галузі пропонують широкий спектр матеріалів (металевих та пластикових) та методів з'єднання (зварювання, нарізування різьби, паяння, пресування). У цій статті ми проаналізуємо, які труби варто використовувати у водопровідних системах і чому система Effebi Press може бути привабливим варіантом. Ми також обговоримо питання вибору діаметра труб (так зване «який перетин труб для води?»), особливо в контексті промислового застосування та великих об'єктів.

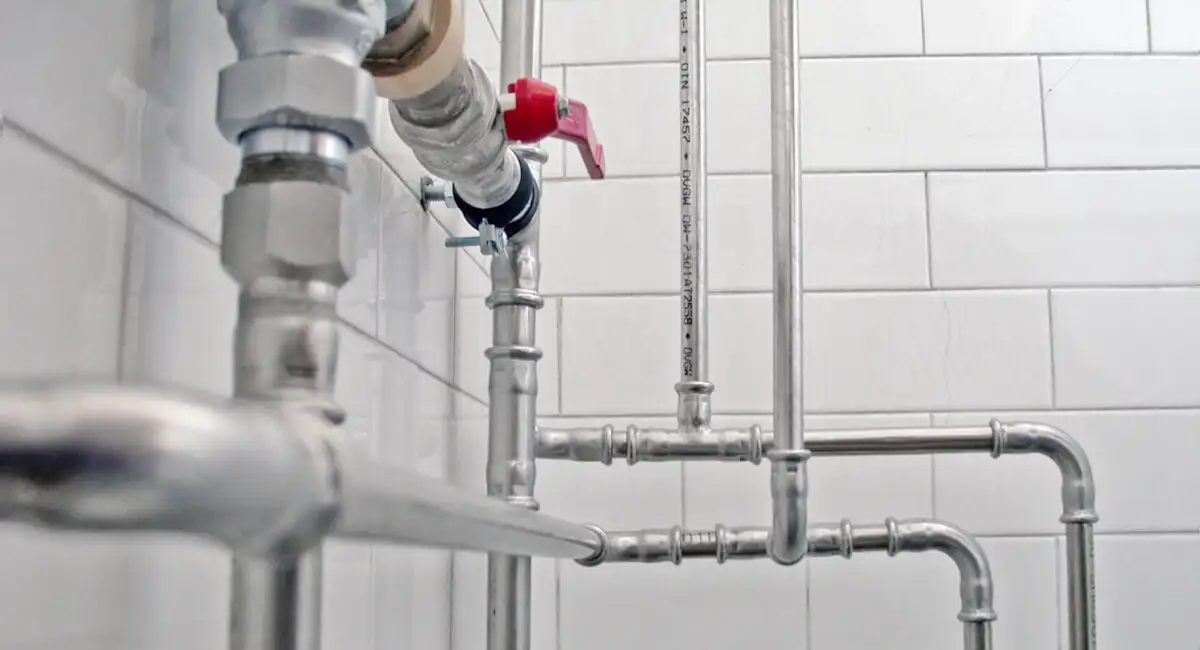

Металеві труби для системи постачання питної, гарячої та холодної води в будинку

Критерії вибору труб для водопровідних систем

1. Тип води та її параметри

Питна вода (що відповідає санітарним нормам),
Гаряча вода (температура зазвичай 55–60 °C, іноді до 70 °C),
Холодна вода в стандартних умовах (нижче 20 °C), але з можливою присутністю тиску 4–10 бар.

2. Корозійна стійкість

Залежно від якості води (твердість, pH, вміст хлору), матеріал труб повинен запобігати корозії, в'їданням або відкладенням.

3. Гігієна та сертифікати

Труби для питної води повинні мати серстифікат PZH (у Польщі) або аналогічні сертифікати (WRAS, ACS тощо), що підтверджують відсутність міграції шкідливих речовин у воду. Це стосується як матеріалу труби, так і ущільнювачів у з'єднаннях.

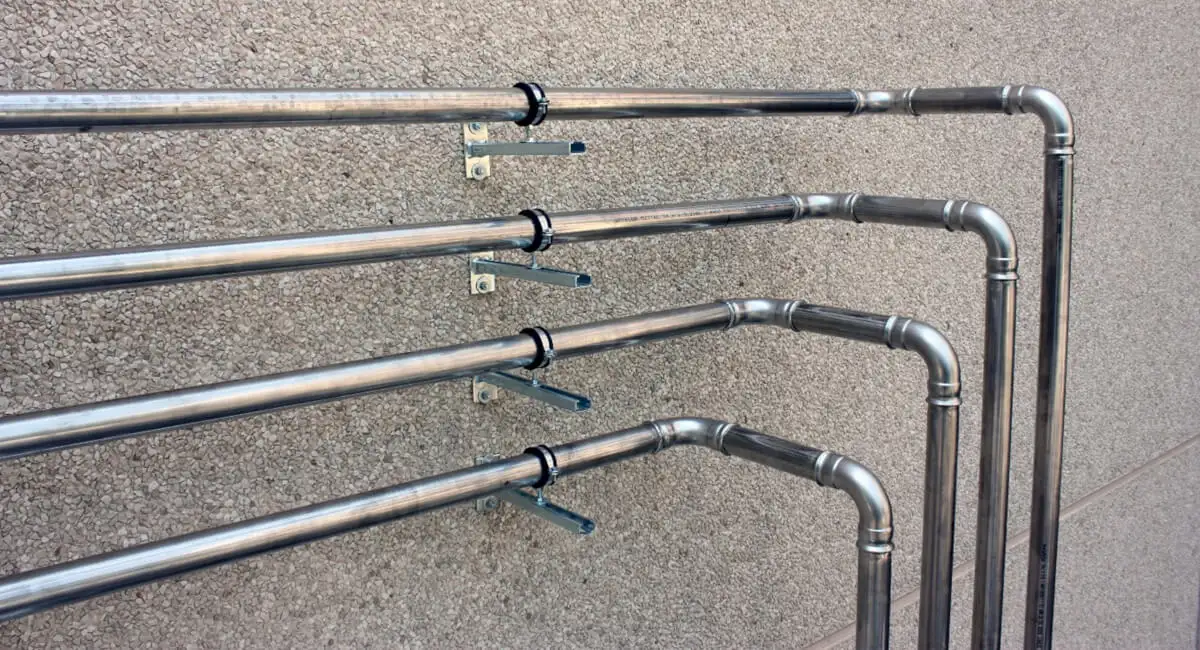

Гігієнічні та безпечні металеві труби для систем постачання питної води

4. Діапазон тиску і температури

Зазвичай системи водопостачання в будівлях працюють при тиску до PN10/PN16. У промислових об'єктах тиск може бути вищим (наприклад, PN25), а температура гарячої води може досягати 80–90 °C в специфічних процесах.

5. Простота і швидкість монтажу

У разі ремонту або будівництва великих промислових об'єктів скорочення часу монтажу є важливим, що свідчить на користь методів пресування (press-fitting), які є швидшими за зварювання або паяння.

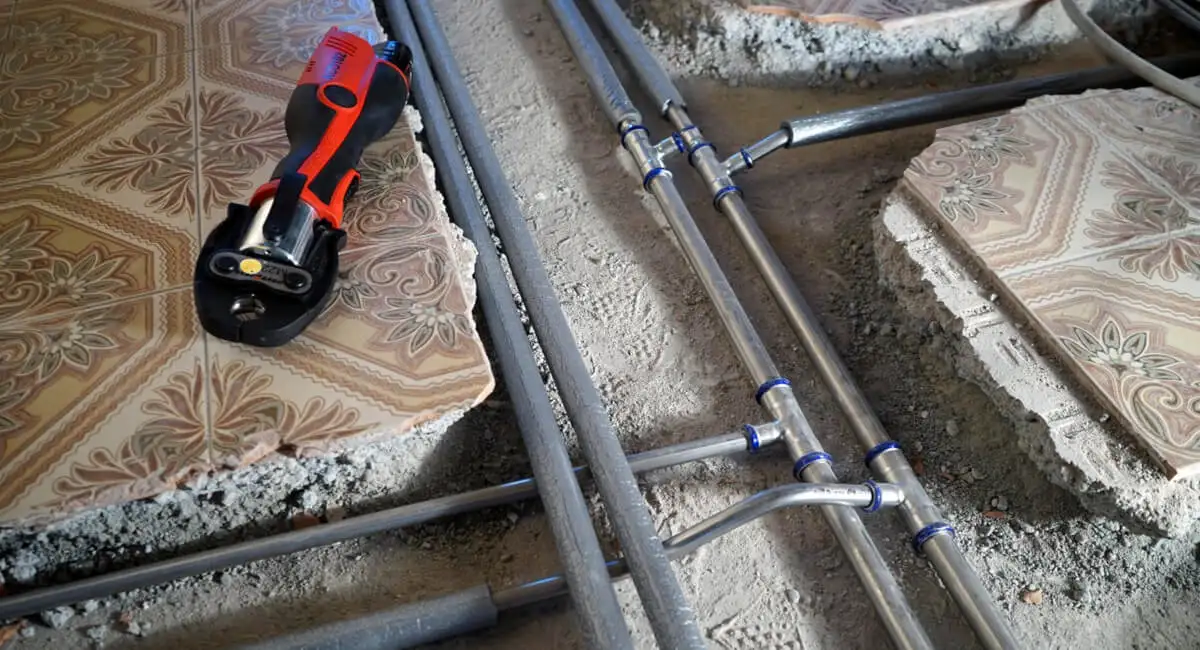

Професійний інструмент для запресовування труб при монтажі системи водопостачання під підлогою

6. Довговічність та витрати

Аналіз TCO (Total Cost of Ownership): дорожчі матеріали (наприклад, нержавіюча сталь) можуть окупитися в довгостроковій перспективі, оскільки дозволяють уникнути частої заміни та корозії.

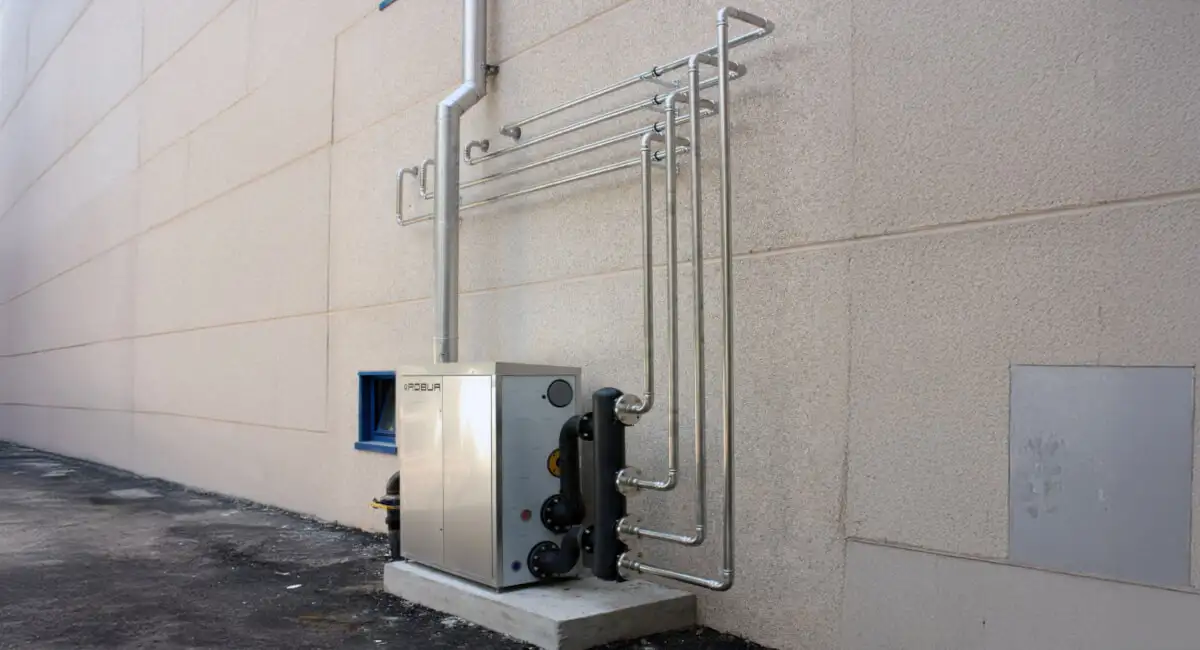

Аналіз вартості володіння та довгострокових витрат на встановлення надійної системи водопостачання

Найпопулярніші матеріали труб у системах питної та господарської води

А) Нержавіюча сталь (наприклад, 304, 316L)

Переваги:

Висока корозійна стійкість, відсутність впливу на смак води,
Довговічність, легкість у дотриманні гігієни,
Можливість з'єднання за допомогою зварювання TIG або за допомогою системи обтиску Effebi Press (пресування).

Недоліки:

Вища ціна сировини,
Вимагає використання відповідних з'єднувальних елементів та спеціальних методів монтажу (зварювання, пресування).

Б) Мідь

Переваги:

Багаторічна традиція використання у водопровідних системах,
Легкість паяння (твердого, м'якого) та сумісність з пресованими системами (press).

Недоліки:

Схильність до корозії за певних параметрів води (кисле pH, високий рівень хлору),
Відносно дорогий матеріал,
Вимагає захисту від корозії в несприятливих умовах (наприклад, демінералізована вода з низьким pH).

C) Оцинкована вуглецева сталь

Переваги:

Нижча ціна, ніж нержавіюча сталь,
Історично використовується у внутрішніх системах холодного водопостачання.

Недоліки:

Схильна до корозії (особливо внутрішньої), що обмежує довговічність; з часом може призвести до звуження перетину через відкладення,
Гаряча вода прискорює корозію та руйнування шару цинку.

D) Пластмаси (PEX, PP-R, PB, PVC-C тощо)

Переваги:

Стійкі до корозії, часто прості в монтажі (зварювання, обтискання).
Низька теплопровідність, що зменшує втрати тепла.

Недоліки:

Обмежена температурна стійкість (наприклад, до 70–95 °C),
Можливе проникнення кисню (якщо немає антидифузійного шару),
Необхідні сертифікати для контакту з питною водою.

E) Багатошарові труби (Al-PEX тощо)

Переваги:

Поєднання міцності та легкості формування,
Менша теплова розширюваність, ніж у чистих пластмас.

Недоліки:

Необхідність використання спеціальних з'єднувальних елементів або спеціальних інструментів.
Обмежена міцність при вищих тисках і температурах.

Система Effebi Press – що це таке?

Effebi – визнаний італійський виробник арматури та рішень для водопровідних, газових і промислових систем. Система Effebi Press базується на технології пресування.

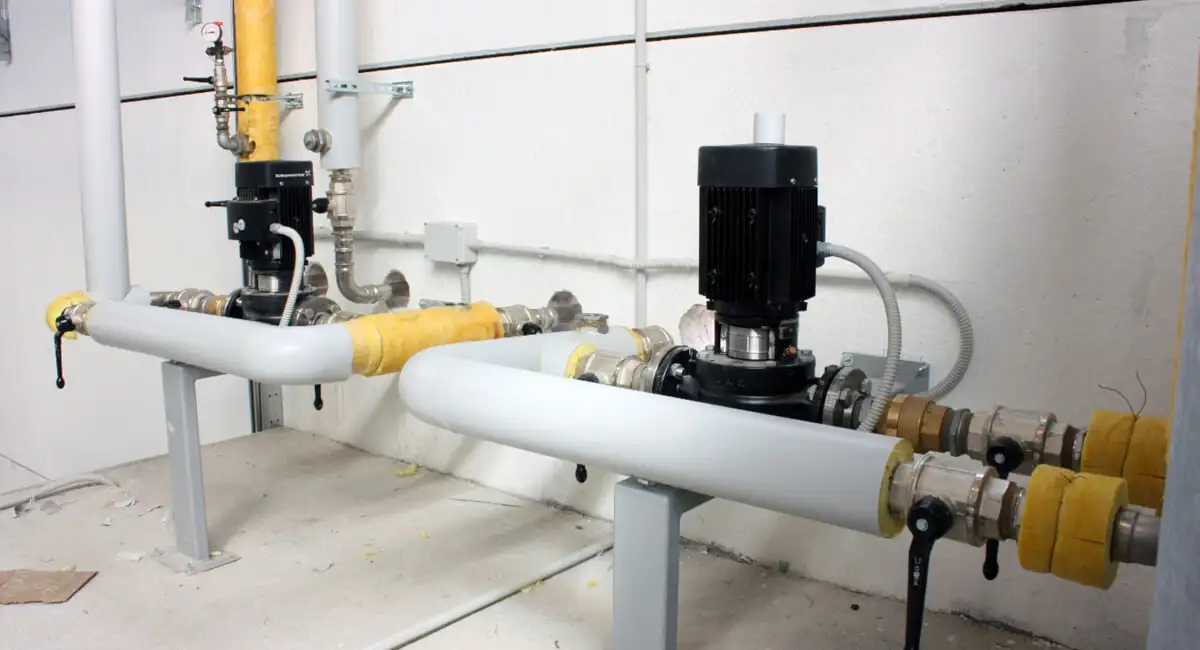

Професійна система водопостачання та опалення з використанням насосного обладнання та ізольованих труб

З'єднання без паяння або зварювання – фітинг і труба затискаються спеціальними щелепами преса.

Герметичність забезпечує ущільнювальне кільце в фітингу (EPDM). Що стосується застосування, то вони ідеально підходять для питної води, центрального опалення, холодильних установок, а також газу і стисненого повітря (з відповідним ущільнювачем). Труби Effebi Press можуть бути виготовлені з нержавіючої сталі AISI 316/304 або оцинкованої вуглецевої сталі, залежно від необхідної корозійної стійкості.

Чому Effebi Press в системах питної води, гарячої та холодної?

Гігієна та відповідність нормам

Нержавіюча сталь 316L або 304 є нейтральною на смак і безпечною для питної води. Відсутність витоків, відсутність припою з оловом або флюсом, що зменшує ризик хімічного забруднення. Система Effebi Press має сертифікати, що підтверджують допуск до питної води (в т.ч. WRAS, DVGW або місцеві сертифікати).

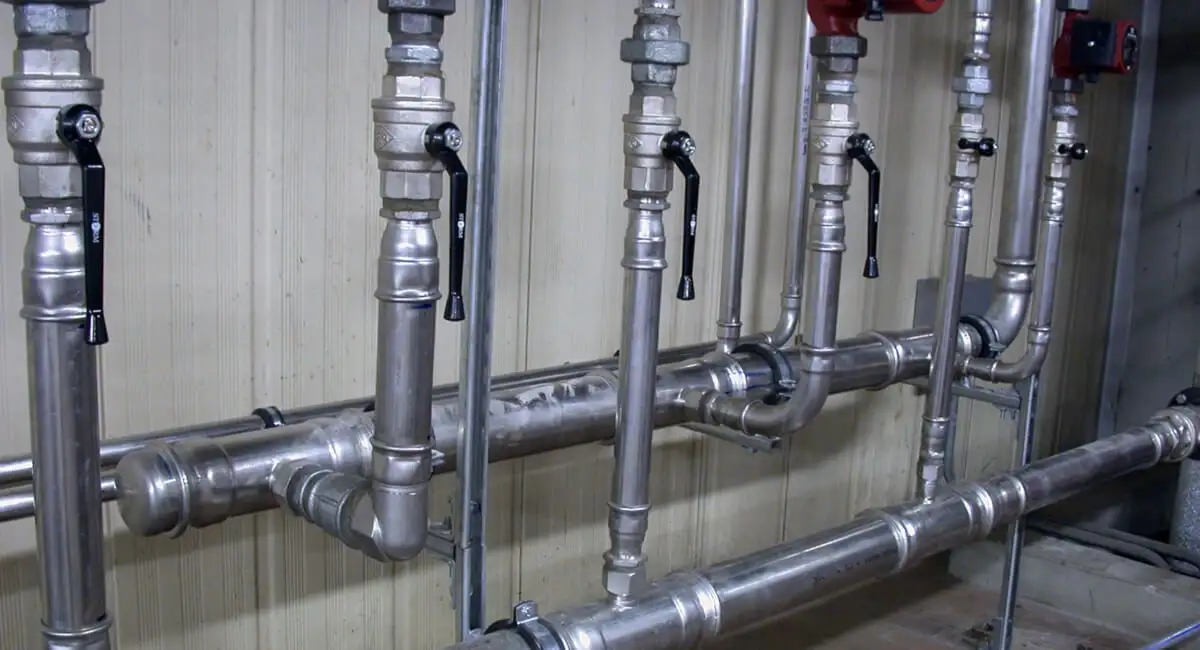

Система водопостачання з нержавіючої сталі Effebi Press із високою стійкістю до корозії

Швидкий і чистий монтаж

Система затискачів усуває необхідність використання відкритого вогню (як при пайці) і утворення іскор (як при зварюванні). Короткий час монтажу є особливо вигідним при великих проектах в промисловості. Великою перевагою є простота обслуговування і модернізації (обрізка труби, обтискання фітинга – можна виконати за кілька хвилин).

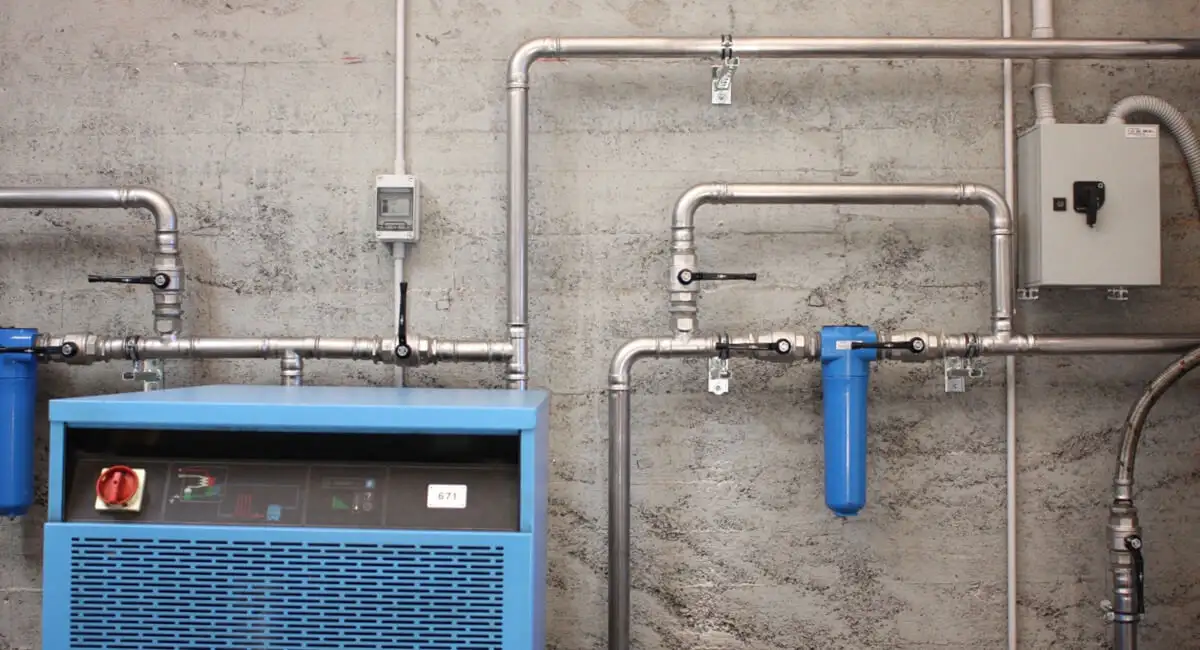

Система водопровідних труб великого діаметру DN32 та DN40 на промисловому об'єкті з фільтрами очистки

Стійкість до корозії та високих температур

У системі Effebi Press нержавіюча сталь зберігає стабільність параметрів навіть при температурі гарячої води до 90–95 °C. Правильний вибір ущільнювального кільця (EPDM) дозволяє працювати при тиску до PN16/PN25 і температурі до 110 °C.

Який перетин труб для води? – Керівництво з вибору діаметра

Потреба в потоці – розраховується на основі кількості точок відбору, передбачуваної максимальної потреби (наприклад, л/хв).
Допустима швидкість потоку: в системах питної води часто 1,0–2,0 м/с. У гарячій воді ~1,0–1,5 м/с (для обмеження шуму і надмірних втрат).
Падіння тиску – проект установки враховує прийнятні різниці тиску. Занадто малий діаметр призводить до великих втрат, занадто великий – до зайвих витрат.
Норми та стандарти: У Польщі, наприклад, PN-EN 806-3, де можна знайти таблиці підбору.

Приклад:

В односімейному будинку з 2 ванними кімнатами та 1 кухнею для основного живлення достатньо DN 20 (3/4").
В промисловому об'єкті (зал з декількома санвузлами) може бути DN 32–40 до головної магістралі, з розподілом на відгалуження меншого перетину.

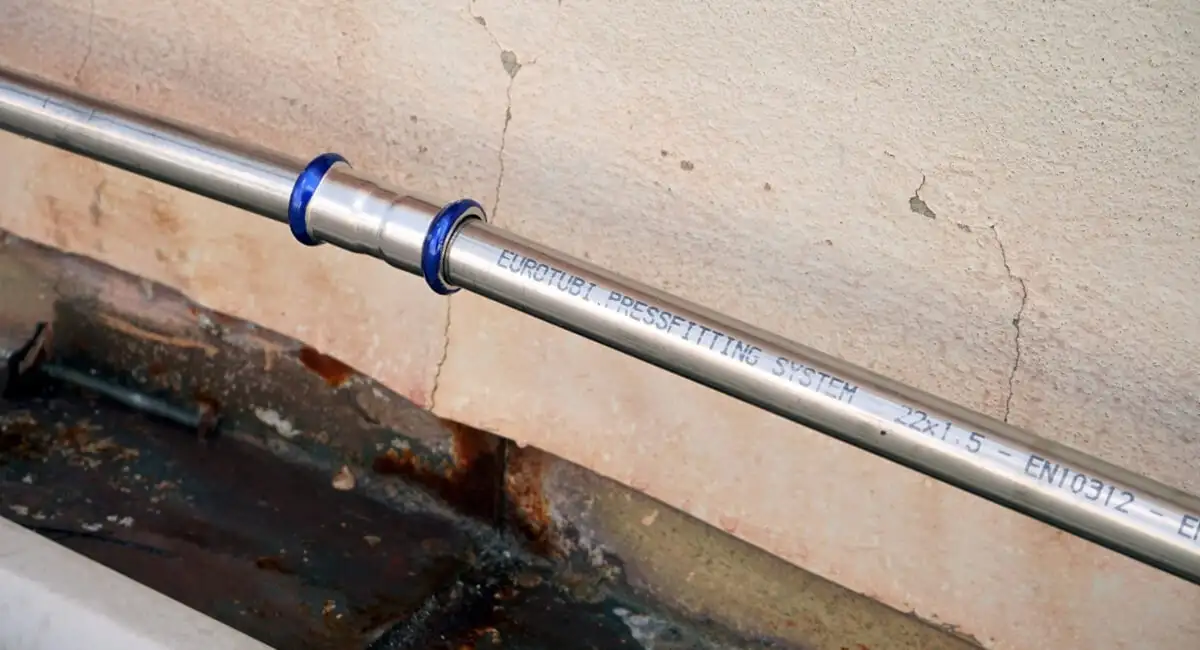

Маркування та технічні характеристики перерізу сталевої труби для системи холодного водопостачання

Приблизна орієнтовна таблиця (для холодної питної води, швидкість ~1,5 м/с)

Потік (л/хв)	Потік (м³/год)	Приблизне DN	Швидкість у трубі (м/с)
10	0,6	DN15 (1/2 дюйма)	приблизно 1,2–1,5 м/с
50	3.0	DN25 (1 дюйм)	~1,3–1,4 м/с
80	4.8	DN32 (1 1/4 дюйма)	~1,4–1,5 м/с
120	7.2	DN40 (1 1/2 дюйма)	~1,3–1,5 м/с
200	12.0	DN50 (2 дюйми)	~1,5 м/с

(Орієнтовні значення, які в кожному випадку вимагають детальних розрахунків.)

Промислова система водопостачання на великому об'єкті з використанням металевих труб та накопичувальних баків

Промислове застосування та великі об'єкти

На заводах, у виробничих цехах, громадських будівлях:

Подача питної води до багатьох точок у їдальнях, лабораторіях, санвузлах – ключовим є вибір DN для стабільного тиску при одночасному споживанні.
Системи охолодження води (розташовані разом з водою для побутового використання) – висувають вимоги до корозійної стійкості (наприклад, допустимі інгібітори води).
Система Effebi Press дозволяє легко створювати відгалуження та затискачі, що в промислових умовах (швидка модернізація ліній) є великою перевагою.
