В пневматических системах одним из теоретических основ, позволяющих понять происходящие во время сжатия или расширения воздуха явления, является закон Бойля-Мариотта. Он касается поведения газа в изотермическом процессе, то есть таком, в котором температура остается постоянной. В реальных промышленных условиях процессы сжатия или расширения не всегда идеально изотермичны, однако именно закон Бойля-Мариотта (который также определяется уравнением p⋅V=const) является отправной точкой для понимания и расчета явлений, происходящих в компрессорах, резервуарах, силовых приводах или трубопроводах.

В нижеприведенной статье показано, как закон Бойля-Мариотта применяется в инженерной практике в широком понимании пневматики, с учетом конкретных примеров.

Символы научных расчетов и моделирования пневматических систем по закону Бойля-Мариотта

1. Основы закона Бойля-Мариотта

1.1. Определение и исходные условия

Закон Бойля-Мариотта относится к так называемому идеальному газу и утверждает, что если процесс происходит при постоянной температуре (изотермический процесс) и количество газа не изменяется, то произведение давления p и объема V остается постоянной величиной. Математически это выражается зависимым:

p ⋅ V = const

или в сравнительной форме:

p1 ⋅ V1 = p2 ⋅ V2

где:

p1, p2 – давление газа в исходном и конечном состоянии,
V1, V2 – объем газа в исходном и конечном состоянии.

Условие поддержания постоянной температуры на практике означает, что система должна обеспечивать обмен теплом с окружающей средой или процесс происходит настолько медленно, что тепло успевает выровняться. В реальных условиях сжатия в компрессоре или резкого расширения в силовом приводе трудно достичь идеальной изотермичности, но во многих предварительных анализах это правило принимается как приближение или как ссылка на более сложные уравнения (например, политропные, адиабатические преобразования).

2. Применение в промышленных и пневматических системах

2.1. Роль пневматики в промышленности

Пневматика – то есть техника, использующая сжатый воздух для питания машин, устройств и процессов – применяется почти во всех отраслях промышленности: от легкого производства пищевых продуктов через автомобилестроение до тяжелой машиностроительной промышленности. Во всех этих отраслях фундаментальное значение имеет регулирование давления, понимание изменений объема и вытекающих из них сил и энергии.

Закон Бойля-Мариотта бывает ключевым при:

расчета емкости резервуаров под давлением,
анализе процессов сжатия в компрессорах,
определении силы в пневматических цилиндрах при переменном диапазоне давления и хода,
подбор параметров системы (давления, диаметра трубопроводов, буферного объема) для поддержания стабильной работы производственной линии.

3. Компрессоры и закон Бойля-Мариотта

3.1. Изотермическое сжатие – теоретическая модель

Возьмем поршневой компрессор, сжимающий воздух из атмосферного давления P atm до, например, 8 бар (манометрическое значение). В идеально изотермическом процессе:

P atm ⋅ V atm = P doc ⋅ V doc

где:

P doc – целевое давление (например, 8 бар + 1 атмосферный бар = 9 абсолютных бар).
V doc – объем газа, уменьшенный после сжатия.
V atm – начальный объем газа (до сжатия).

Промышленные воздушные резервуары и компрессоры для стабилизации давления в пневматических системах

Эта зависимость позволяет определить, на сколько уменьшится объем воздуха по достижении целевого давления. На практике, особенно при быстрой компрессии, процесс ближе к адиабатической (температура возрастает), а не изотермическому превращению. Однако, например, в установках с межступенчатым охлаждением воздуха (многоступенчатые компрессоры) стремятся к тому, чтобы сжатие было ближе к изотерме, минимизирующей работу сжатия.

3.2. Производительность компрессора и изменения давления

В компрессорах также имеет значение производительность (англ. capacity) – то есть объем воздуха в пересчете на условия отсчета (чаще стандарт в кг/ч или м³/мин в атмосферных условиях). С помощью уравнений, подобных уравнению Бойля-Мариотта (также учитывающих влияние температуры), можно вычислить, сколько воздуха получается в рабочих условиях – например, при 6 или 10 барах манометрического давления.

Часто принимают:

Математические формулы для расчета расхода и давления сжатого воздуха в пневматических резервуарах

(В упрощенной форме, без учета коэффициентов газа и неизменной температуры). Благодаря этому можно определить сколько воздуха (в пересчете на атмосферные условия) фактически выдает компрессор при заданном конечном давлении.

4. Воздушные резервуары (ресиверы) и роль закона Бойля-Мариотта

4.1. Задание резервуаров в пневматических установках

В типичной промышленной системе имеется по меньшей мере один буферный резервуар (так называемый ресивер). Он выполняет следующие функции:

Хранение определенного объема сжатого воздуха,
Выравнивание колебаний давления при внезапных забора воздуха,
Стабилизация работы компрессора (реже запуска и остановка).

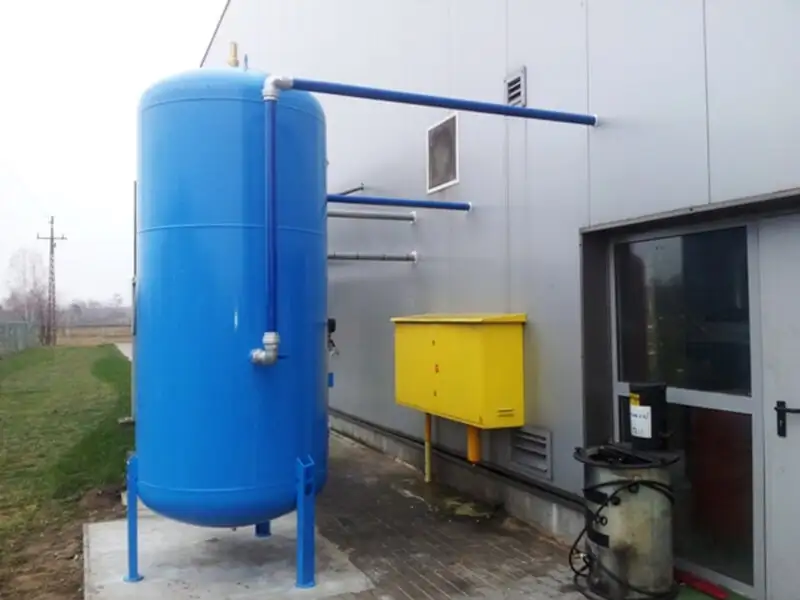

Вертикальный ресивер сжатого воздуха как пример применения закона Бойля-Мариотта в промышленных пневматических системах

4.2. Расчет минимальной емкости резервуара

Ключевым вопросом является выбор размера (объема) резервуара в зависимости от требуемого рабочего давления и мгновенного потребления воздуха. Закон Бойля-Мариотта позволяет оценить, насколько давление снизится при определенном потреблении объема воздуха за короткое время

Пример:

Пневматическая установка работает при давлении 8 бар (совершенно ~9 бар).
Резервуар объемом Vzbior
Согласно закону Бойля-Мариотта, если за короткое время мы потребим объем воздуха ΔV (в условиях резервуара), то новое давление Pnowe будет следующим:

Формула изотермического процесса для расчета изменения давления и объема воздуха в пневматическом резервуаре

Предполагая, что процесс изотермический (или достаточно медленный, чтобы температура оставалась постоянной), мы можем вычислить, на сколько снизится давление после отбора ΔV сжатого воздуха. Это позволяет инженерам определить, какой объем резервуара необходим, чтобы при определенном однократном отборе давление не снижалось, например ниже 6 бар.

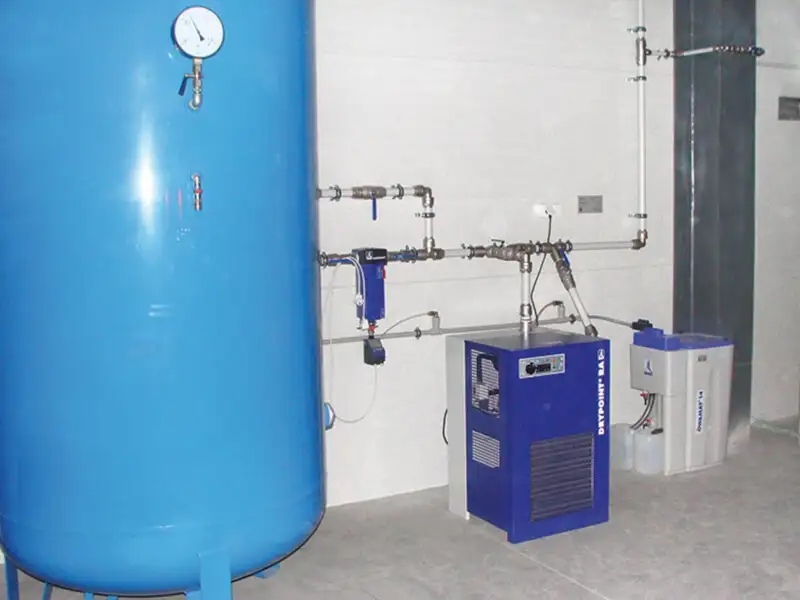

Система подготовки сжатого воздуха с вертикальным ресивером и осушителем для расчета емкости пневмосистемы

5. Силовые поводы и закон Бойля-Мариотта

5.1. Роль давления и объема в генерировании силы

В пневматических силовых приводах сила на поршне определяется законом:

F = p ⋅ A

где:

p – рабочее давление,
A – полезная площадь поверхности поршня.

При движении поршня объем камеры силового цилиндра увеличивается или уменьшается. Допуская свободное движение и отвод/подачу воздуха с постоянным давлением, закон Бойля-Мариотта может примерно описать взаимосвязь между мгновенным давлением в камере и ее объемом. Однако на самом деле пневмоцилиндры часто работают динамически, а воздух постоянно поступает или отводится через клапаны.

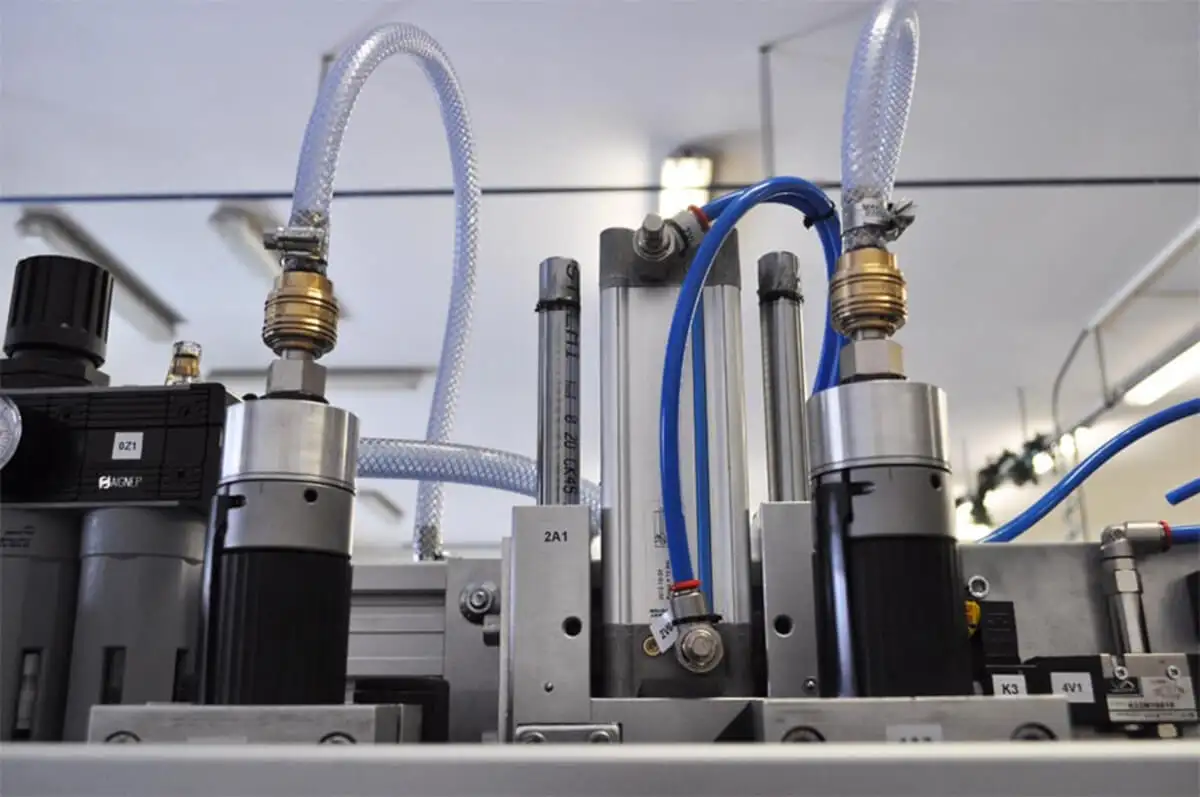

Пневматический силовой привод и цилиндры в работе промышленной системы регулирования давления

5.2. Пример – поршень остановлен на полпути

Представим, что привод питается давлением 6 бар. В какой-то момент поршень блокируется, а клапаны подачи закрываются. Предполагая, что температура окружающей среды и время простоя достаточно длинные, чтобы процесс можно было считать изотермическим, если поршень будет смещен внешней силой на небольшую величину Δx – объем камеры уменьшится, а давление вырастет. Приблизительно можно применить:

p1 ⋅ V1 = p2 ⋅ V2

Где p1 – начальное давление (например, 7 бар абсолютного давления), а V1 – объем камеры. После уменьшения объема на ΔV мы получим новое значение давления p2. Конечно, в реальной системе цилиндр не идеально герметичен, а температура может возрастать, если сжатие происходит резко.

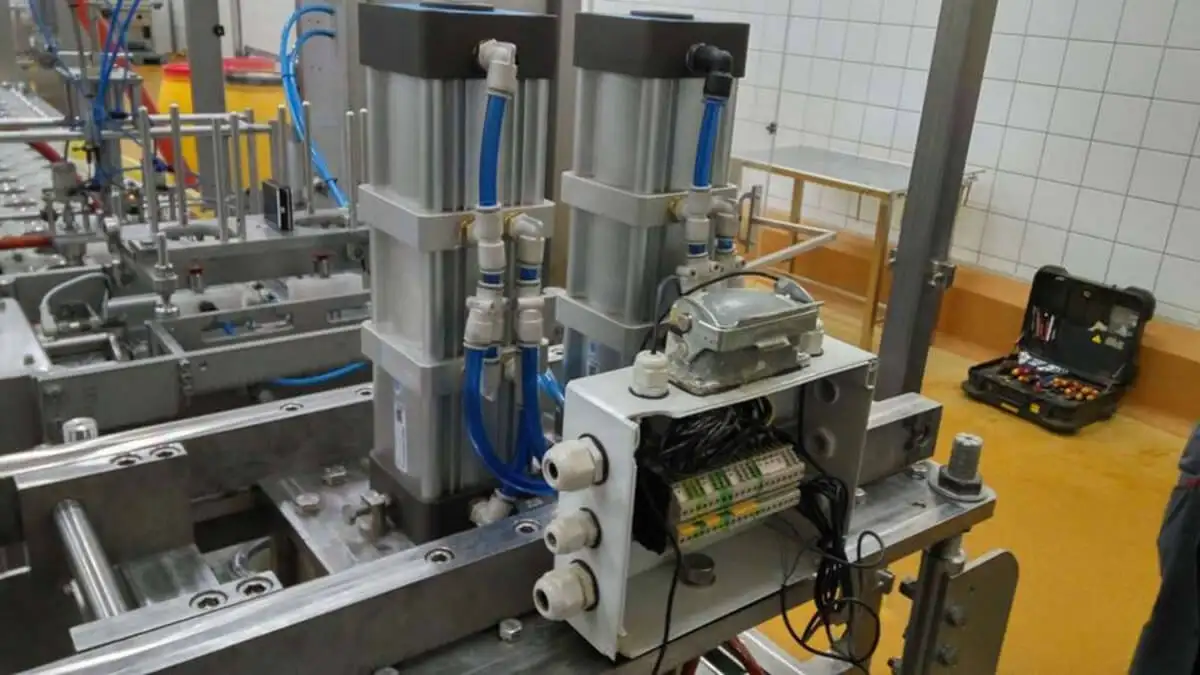

Процесс расширения сжатого воздуха в пневматическом цилиндре для создания механической силы

6. Практические замечания по изотермическим процессам

6.1. Различия между теорией и практикой

Сжатие в компрессорах происходит быстро, обычно больше напоминает адиабатическое превращение (без обмена теплом).
Расширение в приводах также часто динамично и может приводить к снижению температуры (эффект Джоуля-Томсона, преобразование, похожее на адиабатическое).
Система охлаждения компрессора (например, теплообменники, межступенчатые охладители) позволяет приблизиться к изотермическим условиям, что снижает работу сжатия и ограничивает нагрев газа.
Резервуары сжатого воздуха – в стационарных условиях (длительное хранение воздуха, небольшое потребление) можно считать, что процессы изменения давления близки к изотермическим.

6.2. Политроп – расширение концепции Бойля-Мариотта

Инженеры часто используют понятие политропного превращения:

P⋅ Vn = const

где n – показатель преобразования (для изотермического n=1, адиабатического ~1,4 для воздуха). Это позволяет более точно моделировать реальные явления. Закон Бойля-Мариотта есть, следовательно, особый случай (изотермический, n=1).

7. Примеры применения уравнения p ⋅ V = const

1. Проект буферного резервуара:

Предположение: Мы хотим, чтобы при потреблении ΔV (воздух, рассчитанный по объему резервуара, номинальное давление) давление не падало ниже Δp.
Расчеты: Используя P начальное ⋅ Vрезервуар= Pновое⋅ (Vрезервуар−ΔV), находим минимальное значение Vрезервуар, чтобы Pновое≥ Pминимальное.

2. Определение конечного давления:

Предположение: Поршневой компрессор работает медленно и имеет охлаждение, мы хотим принять изотерму.
Расчеты: p1 ⋅ V1 = p2 ⋅ V2 . Это дает предварительную аппроксимацию конечной температуры и давления (учитывая, что на самом деле T растет, поэтому реальное давление может быть выше).

3. Моделирование в пневматическом приводе:

Предположение: В определенные моменты поршень неподвижный и воздух отрезан.
Расчеты: В небольшом масштабе движения (Δx малое) можно оценить, как растет / уменьшается давление в камере при p1 ⋅ V1 = p2 ⋅ V2 , переводимом на силу поршня.

8. Выводы и результат

Закон Бойля-Мариотта является основой анализа изотермического поведения газа в пневматических системах. В компрессорах реальный процесс отличается от изотермы, но уравнение P ⋅ V = const является отправной точкой для более продвинутых моделей (например, политропных). В резервуарах этот закон помогает определить, как изменится давление при уборке определенного объема воздуха, благодаря чему инженеры подбирают оптимальную емкость буфера. В силовых приводах рассуждения на изотермическом уровне полезны в состоянии покоя или при небольшой динамике, хотя при быстром движении обычно преобладает адиабатический эффект. На практике нельзя забывать, что изменения в пневматике часто динамичны, поэтому тепло не всегда успевает выровняться, а эффективные процессы сжатия или расширения требуют введения охлаждения (межступенчатые компрессоры) или специальных решений (например, клапанов быстрого сброса). Современные промышленные системы, использующие пневматические системы – от сборочных линий, через манипуляционные работы, до установок для испытания герметичности – в значительной степени идею, лежащую в основе закона Бойля-Мариотта. Понимание этой изотермической трансформации (даже если на самом деле процесс идеализируется, поскольку при уборке воздуха (т.е. смеси газов) из окружающей среды – производимый сжатый воздух также содержит значительное количество воды в газовой фазе или в виде аэрозоля) - значительно облегчает проектирование эффективных установок, позволяет контролировать и уменьшать. надежную работу оборудования в разных условиях эксплуатации.

Библиография

Crowe, CT, Elger, DF, Williams, BC, & Roberson, JA (2009). ngineering Fluid Mechanics (10-е изд.). John Wiley & Sons.
Anderson, J. D. (2003). Modern Compressible Flow with Historical Perspective (3-е изд.). McGraw-Hill.
Bargiel, Ł. (2011). Podstawy pneumatyki. Budowa и eksploatacja układów sprężonego powietrza. Wydawnictwo Naukowe PWr.
PN-EN ISO 1217:2010 – Sprężarki i instalacje sprężonego powietrza – Warunki przy odbiorze и методы badań. Польский комитет по стандартизации.
Шаргут, Я., Булинский, С. (2000). Техническая термодинамика. PWN.
Информационные материалы (каталожные карточки, инструкции) компаний: Festo (пневматические приводы, оборудование),
