Закон Чарльза в пневматике и изменение объема газа при нагревании
Пневматика – это отрасль инженерии, занимающаяся использованием сжатого воздуха (или других газов) для выполнения механической работы. Основой правильного проектирования и эксплуатации пневматических систем есть хорошее знание физических законов, описывающих поведение газов. Одним из фундаментальных законов является закон Шарля, определяющий зависимость между объемом газа и его температурой при постоянном давлении. В промышленной практике, особенно в пневматической автоматике, понимание этого закона является ключевым не только для точной работы оборудования, но и для безопасности процессов и энергоэффективности.
В статье мы объясняем, что закон Шарля, как он влияет на объем газа в пневматических процессах, какие последствия он имеет в промышленных применениях, а также показываем, как известный производитель – компания Festo – учитывает эту физику в своих решениях.
Что такое закон Шарля?
Закон Шарля, также известный как закон Гая-Люссака (хотя это небольшое историческое упрощение), утверждает:
При постоянном давлении объем данного газа прямо пропорционален его абсолютной температуре (Кельвину).
Математически это записываем уравнением:
где:
- V1, V2 – объемы газа в двух разных состояниях,
- T1, T2 – температуры в этих состояниях (выраженные в кельвинах).
В более простой форме:
V ∝ T
Это означает, что нагрев газа приводит к его расширению, а охлаждение – к уменьшению объема, если давление остается постоянным.
Значение закона Шарля в пневматике
Теоретически закон Шарля кажется очевидным, однако в промышленной практике его влияние чрезвычайно важно. Пневматика – это технология, в которой воздух (или другие газы) сжимается, хранится, транспортируется и расширяется. Поэтому каждое изменение температуры влияет на:
- объем воздуха в резервуарах и трубопроводах
- давление в закрытых системах
- производительность компрессоров и осушителей
- точность и повторяемость работы пневматических приводов
- безопасность установок
Практический пример
Представим резервуар под давлением объемом 100 литров, заполненный воздухом под атмосферным давлением (1 бар абсолютный) при температуре 20°C (293 K). Если температура повысится до 60°C (333 K), а давление останется неизменным, объем воздуха пропорционально увеличится:
На практике если резервуар закрыт (жесткий объем), повышение температуры повысит давление внутри резервуара, что может привести к опасности – поэтому пневматические системы должны проектироваться с учетом изменений температуры.
Промышленные последствия изменения объема газа при нагревании

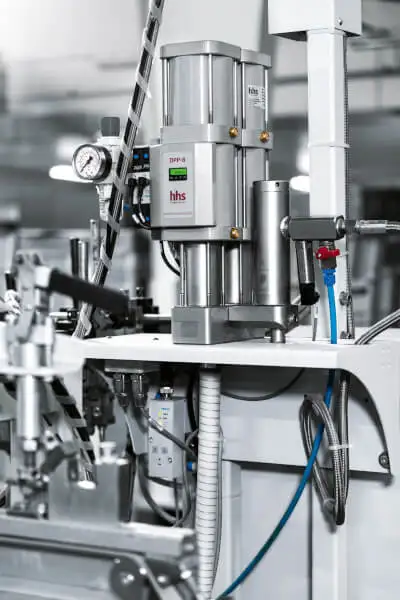

1. Точность работы исполнительных элементов
Пневмоцилиндры работают на основе давления и объема воздуха. Повышение температуры может привести к увеличению объема сжатого воздуха в приводе, а следовательно, и увеличению силы, генерируемой на поршне. Это может привести к чрезмерному выдвижению привода или повреждению механических элементов.
2. Изменения давления в установках
В закрытых установках изменение температуры оказывает непосредственное влияние на давление (согласно закону Гая-Люссака, который связан с законом Шарля). Это явление требует применения:
- предохранительных клапанов,
- температурной компенсации,
- эластичных элементов, например компенсаторов.
3. Производительность оборудования
Компрессоры впитывают определенное количество воздуха. Когда температура повышается, воздух становится менее плотным, что уменьшает массовый поток воздуха в компрессоре. Это означает более низкую производительность компрессора в жаркие дни.
4. Конденсация водяного пара
Нагрев газа увеличивает его способность удерживать водяной пар в газообразном состоянии. Однако после охлаждения может произойти конденсация, что приведет к проблемам в пневматических установках (коррозия, повреждение приводов). Поэтому так важны осушители и сепараторы конденсата.
Закон Шарля в проектировании пневматических систем
Профессиональные производители, такие как Festo учитывают закон Шарля и термодинамические явления при проектировании своих компонентов.
Festo – как использует закон Шарля?
1. Пневматические приводы
Festo предлагает приводы, например серии DSBC, которые проектируются с учетом изменений температуры. Диапазон рабочих температур, указанный в каталогах (например, от -20 до +80 °C), учитывает влияние расширения газа на силу действия поршня.
Пропорциональные клапаны, такие как Festo VPPE или VPPM, непрерывно контролируют поток воздуха. Для сохранения точности электронный контроллер должен компенсировать изменения объема газа, возникающие в результате колебаний температуры.
3. Осушители сжатого воздуха
Festo предлагает холодильные и адсорбционные осушители, устраняющие конденсат, образующийся при охлаждении газа после нагревания (например, в компрессорах). Это решение уменьшает риск коррозии.
4. Системы подготовки воздуха

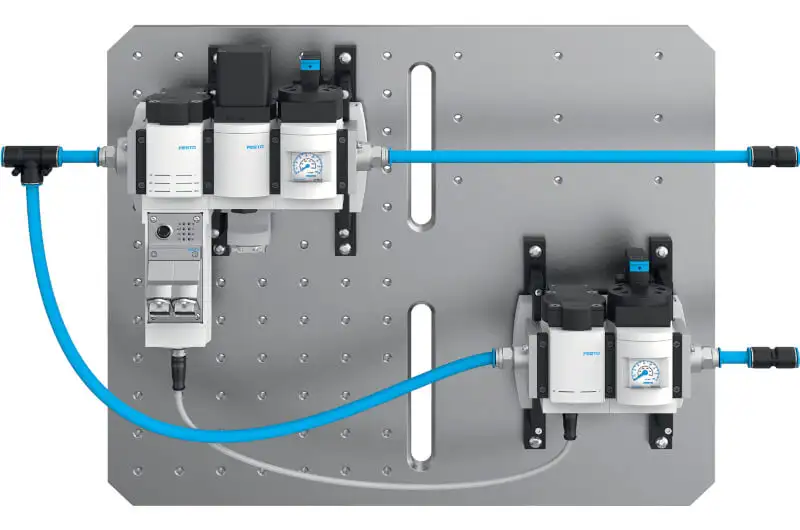

Festo предлагает системы подготовки воздуха, такие как MS Series, оснащенные фильтрами, регуляторами давления и модулями, контролирующими условия работы, в том числе температуру. Это позволяет компенсировать эффекты расширения газов.
5. Симуляции и программное обеспечение

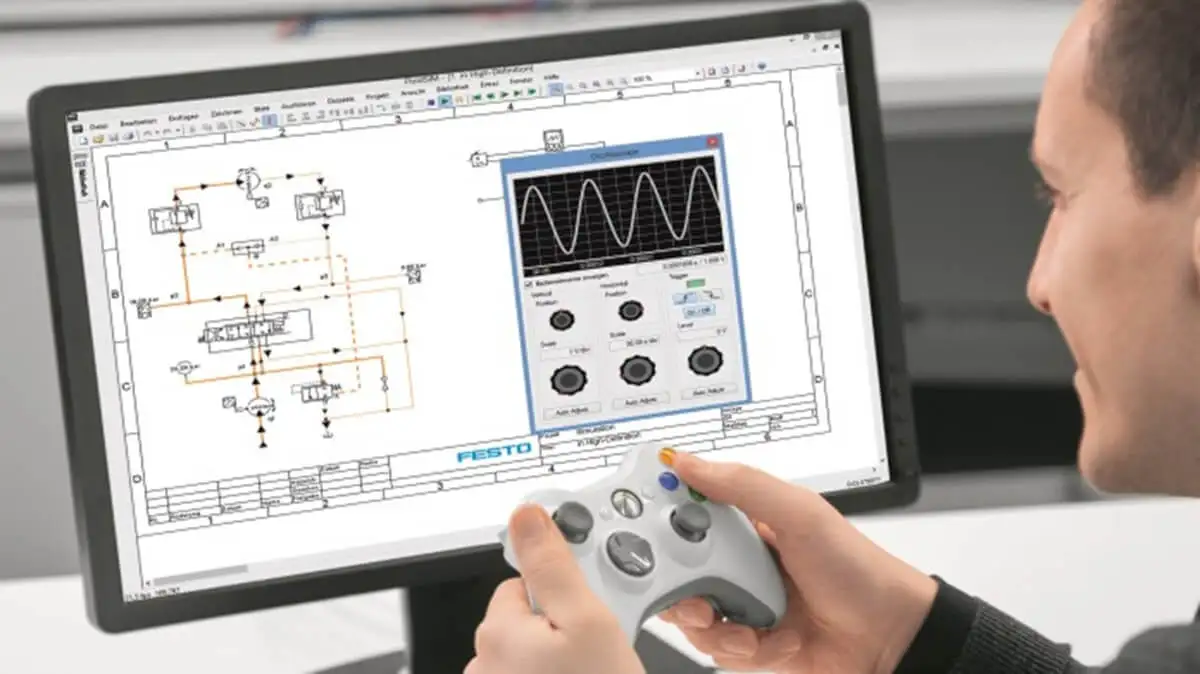

Festo предлагает симуляционные инструменты, например Festo FluidSIM, которые учитывают оптлив температуры на объем газа. Благодаря этому инженеры могут проанализировать поведение системы до ее физического построения.

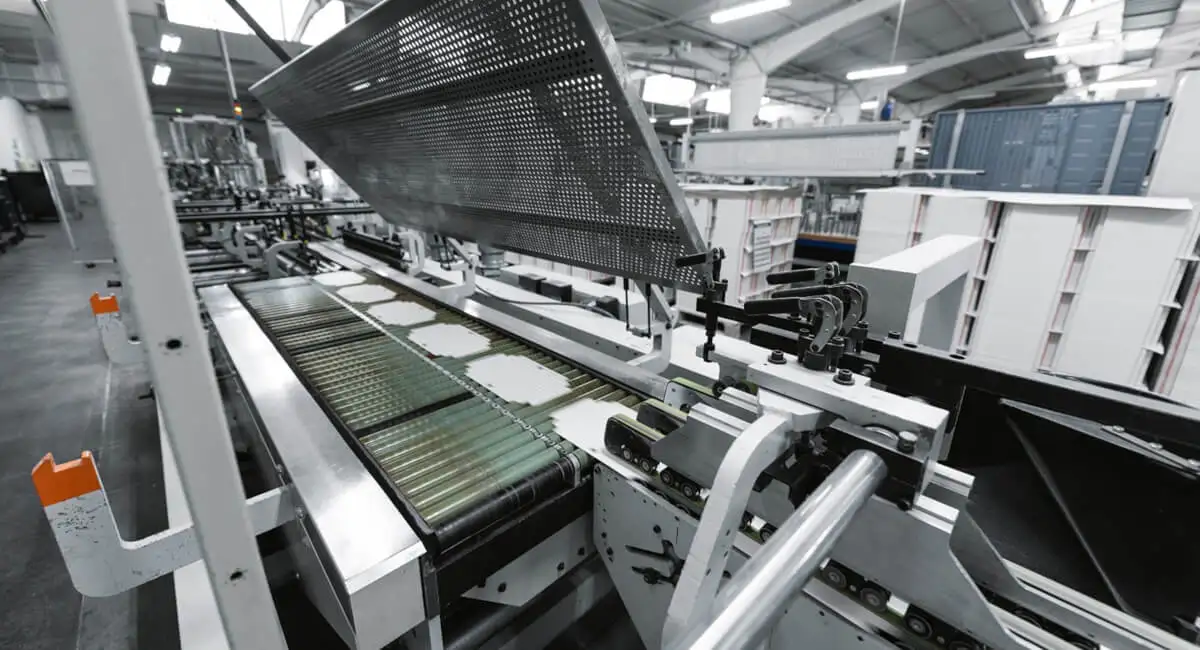

Пример применения – практичный кейс-стади.
Компания, производящая упаковочное оборудование для пищевой промышленности, использует пневматические цилиндры Festo. Машины работают в цехе, где температура колеблется от +10 °C зимой до +45 °C летом. Инженеры обнаружили проблему: летом машины работают быстрее, что приводит к чрезмерному выдвижению поршней. Анализ показал, что при повышении температуры на 35 С объем сжатого воздуха в цилиндре увеличился более чем на 10%. Решением стало:
- применение пропорциональных клапанов Festo VPPM, автоматически регулирующих давление,
- внедрение датчиков температуры в системы управления,
- применение компрессоров с регулировкой производительности, адаптирующих сжатый воздух к температурным условиям.
Результат? Стабильная работа машин в течение всего года без необходимости ручных корректировок.
