Термодинамічне явище Шарля – принцип, теорія, формула, застосування
Закон Чарльза в пневматиці та зміни об'єму газу при нагріванні
Пневматика — це галузь інженерії, що займається використанням стисненого повітря (або інших газів) для виконання механічної роботи. Основою правильного проектування та експлуатації пневматичних систем є добре знання фізичних законів, що описують поведінку газів. Одним з фундаментальних законів є закон Шарля, який визначає залежність між об'ємом газу та його температурою при постійному тиску. У промисловій практиці, особливо в пневматичній автоматиці, розуміння цього закону є ключовим не тільки для точної роботи обладнання, але й для безпеки процесів та енергоефективності.
У статті ми пояснюємо, що таке закон Шарля, як він впливає на об'єм газу в пневматичних процесах, які наслідки він має в промислових застосуваннях, а також показуємо, як відомий виробник – компанія Festo – враховує цю фізику в своїх рішеннях.
Що таке закон Шарля?
Закон Шарля, також відомий як закон Гая-Люссака (хоча це невелике історичне спрощення), стверджує:
При постійному тиску об'єм даного газу прямо пропорційний його абсолютній температурі (Кельвіна).
Математично це записуємо рівнянням:
де:
- V1, V2 – об'єми газу в двох різних станах,
- T1, T2 – температури в цих станах (виражені в кельвінах).
У простішій формі:
V ∝ T
Це означає, що нагрівання газу призводить до його розширення, а охолодження – до зменшення об'єму, якщо тиск залишається постійним.
Значення закону Шарля в пневматиці
Теоретично закон Шарля здається очевидним, проте в промисловій практиці його вплив є надзвичайно важливим. Пневматика — це технологія, в якій повітря (або інші гази) стискається, зберігається, транспортується і розширюється. Тому кожна зміна температури впливає на:
- об'єм повітря в резервуарах і трубопроводах
- тиск у закритих системах
- продуктивність компресорів і осушувачів
- точність і повторюваність роботи пневматичних приводів
- безпеку установок
Практичний приклад
Уявімо собі резервуар під тиском об'ємом 100 літрів, заповнений повітрям під атмосферним тиском (1 бар абсолютний) при температурі 20°C (293 K). Якщо температура підвищиться до 60°C (333 K), а тиск залишиться незмінним, об'єм повітря пропорційно збільшиться:
На практиці, якщо резервуар закритий (жорсткий об'єм), підвищення температури підвищить тиск всередині резервуара, що може призвести до небезпеки – тому пневматичні системи повинні проектуватися з урахуванням змін температури.

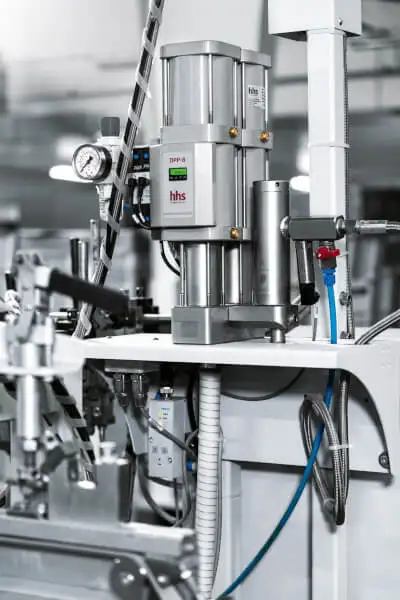

Промислові наслідки змін об'єму газу при нагріванні
1. Точність роботи виконавчих елементів
Пневмоциліндри працюють на основі тиску і об'єму повітря. Підвищення температури може спричинити збільшення об'єму стисненого повітря в приводі, а отже, і збільшення сили, що генерується на поршні. Це може призвести до надмірного висунення приводу або пошкодження механічних елементів
2. Зміни тиску в установках
У закритих установках зміна температури безпосередньо впливає на тиск (згідно із законом Гая-Люссака, який пов'язаний із законом Шарля). Це явище вимагає застосування:
- запобіжних клапанів,
- температурної компенсації,
- еластичних елементів, наприклад компенсаторів.
3. Продуктивність обладнання
Компресори всмоктують певну кількість повітря. Коли температура підвищується, повітря стає менш щільним, що зменшує масовий потік повітря в компресорі. Це означає нижчу продуктивність компресора в спекотні дні.
4. Конденсація водяної пари
Нагрівання газу збільшує його здатність утримувати водяну пару в газоподібному стані. Однак після охолодження може відбутися конденсація, що призведе до проблем у пневматичних установках (корозія, пошкодження приводів). Тому так важливі осушувачі та сепаратори конденсату.
Закон Шарля в проектуванні пневматичних систем
Професійні виробники, такі як Festo, враховують закон Шарля та термодинамічні явища при проектуванні своїх компонентів.
Festo – як використовує закон Шарля?
1. Пневматичні приводи
Festo пропонує приводи, наприклад, серії DSBC, які проектуються з урахуванням змін температури. Діапазон робочих температур, вказаний в каталогах (наприклад, від -20 °C до +80 °C), враховує вплив розширення газу на силу дії поршня.

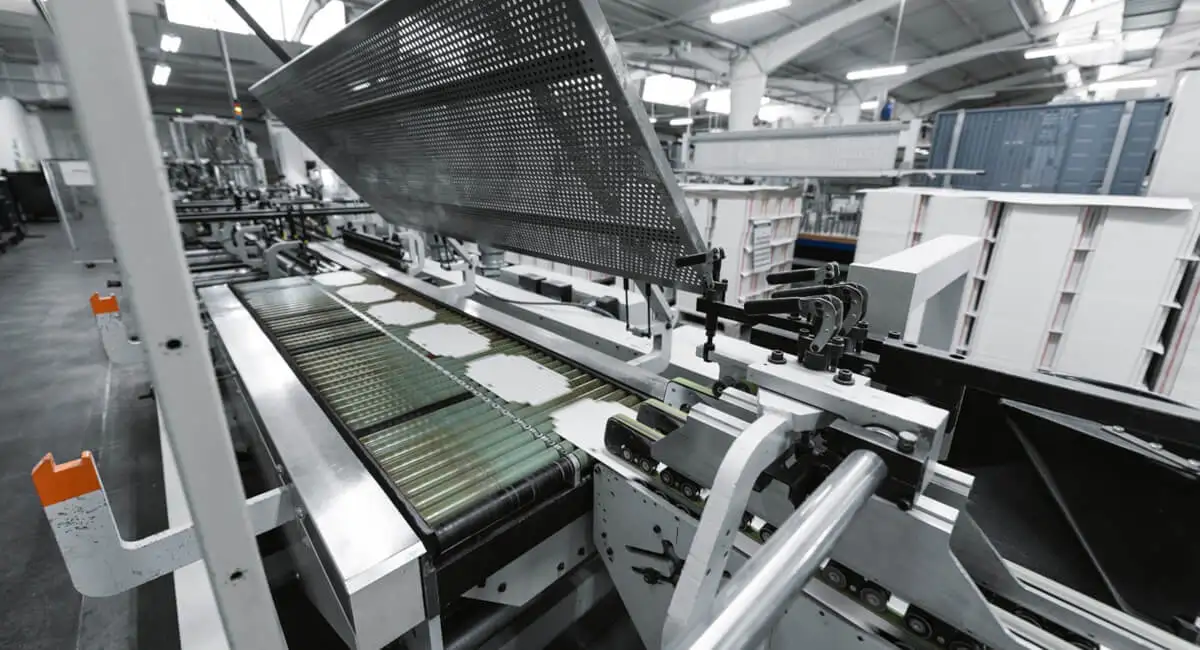

Пропорційні клапани, такі як Festo VPPE або VPPM, безперервно контролюють потік повітря. Для збереження точності електронний контролер повинен компенсувати зміни об'єму газу, що виникають внаслідок коливань температури.
3. Осушувачі стисненого повітря
Festo пропонує холодильні та адсорбційні осушувачі, які усувають конденсат, що утворюється при охолодженні газу після його нагрівання (наприклад, у компресорах). Це рішення зменшує ризик корозії.

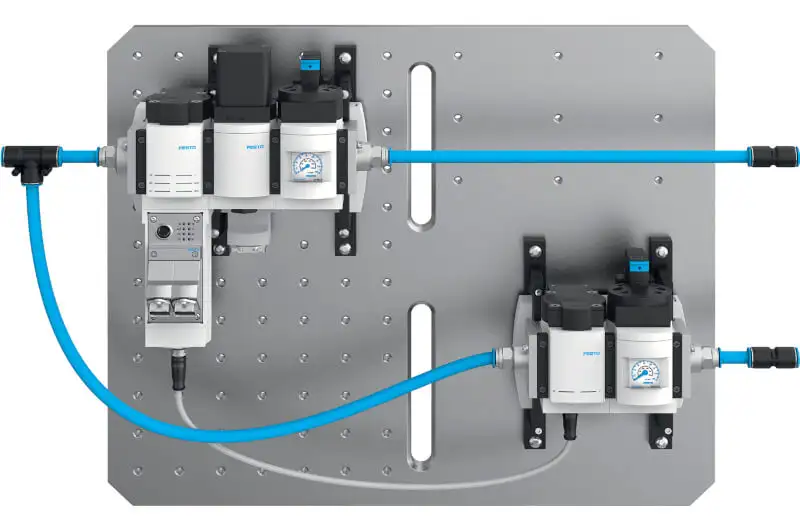

4. Системи підготовки повітря
Festo пропонує системи підготовки повітря, такі як MS Series, які оснащені фільтрами, регуляторами тиску та модулями, що контролюють умови роботи, в тому числі температуру. Це дозволяє компенсувати ефекти розширення газів.

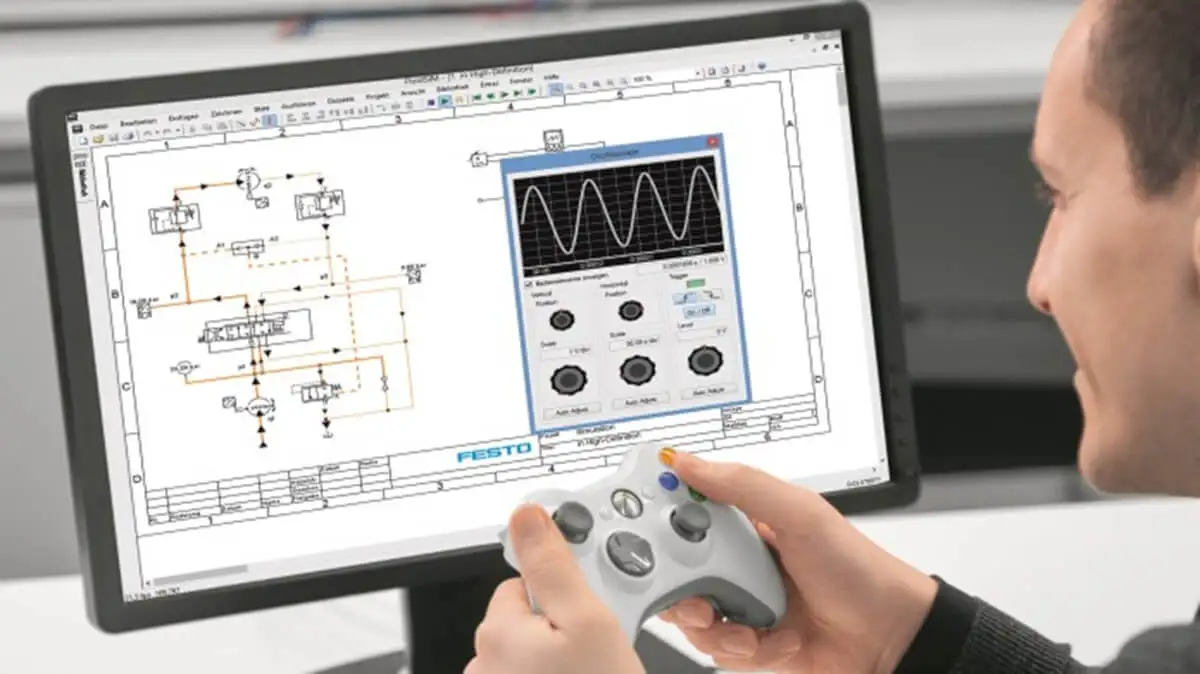

5. Симуляції та програмне забезпечення
Festo пропонує симуляційні інструменти, наприклад Festo FluidSIM, які враховують вплив температури на об'єм газу. Завдяки цьому інженери можуть проаналізувати поведінку системи до її фізичного побудови.
Приклад застосування – практичний кейс-стаді
Компанія, що виробляє пакувальне обладнання для харчової промисловості, використовує пневматичні циліндри Festo. Машини працюють у цеху, де температура коливається від +10 °C взимку до +45 °C влітку. Інженери виявили проблему: влітку машини працюють швидше, що призводить до надмірного висунення поршнів. Аналіз показав, що при підвищенні температури на 35°C об'єм стисненого повітря в циліндрі збільшився більш ніж на 10%. Рішенням стало:
- застосування пропорційних клапанів Festo VPPM, які автоматично регулюють тиск,
- впровадження датчиків температури в системи управління,
- застосування компресорів з регулюванням продуктивності, які адаптують стиснене повітря до температурних умов.
Результат? Стабільна робота машин протягом усього року без необхідності ручних коригувань.
