Теория, формула, расчеты Ван-дер-Ваальса в пневматике

Уравнение Ван-дер-Ваальса – когда воздух не является идеальным газом?

Во многих инженерных применениях, особенно в пневматической промышленности, считается, что воздух ведет себя как идеальный газ. Для большинства применений этого упрощения достаточно – позволяет быстро и эффективно определить параметры потока, рассчитать силу пневматического цилиндра или подобрать соответствующий клапан. Однако при определенных условиях, особенно при высоком давлении и низкой температуре, это предположение перестает быть правдивым. В таких ситуациях на помощь приходит уравнение Ван-дер-Ваальса, учитывающее реальные свойства газов, такие как объем молекул и межмолекулярные силы.

Идеальный газ против реального газа – фундаментальные отличия

С точки зрения классической физики, идеальный газ – это совокупность молекул, которые:

• не взаимодействуют между собой (отсутствие межмолекулярных сил),
• имеют нулевой собственный объем,
• находятся в постоянном хаотическом движении.

Такая модель полезна и достаточна для многих применений, однако она не отражает реального поведения газов, особенно в экстремальных условиях процесса. Когда давление растет, молекулы приближаются друг к другу, и их взаимодействие становится заметным. Тогда модель безупречного газа не работает.

Уравнение Ван-дер-Ваальса – учет реалий

Голландский физик Йоханнес Дидерик Ван-дер-Ваальс предложил коррекцию классического уравнения идеального газа, учитывая две ключевые поправки:

• поправка на объем (b) – молекулы имеют определенный объем, поэтому не весь объем резервуара для них доступен.
• поправка на давление (a) – между молекулами существуют силы тяжести, снижающие давление, оказываемое на стенки сосуда.

Уравнение Ван-дер-Ваальса имеет вид:

Где:

• p – давление,
• V – объем,
• n – количество молей,
• R – универсальная газовая постоянная,
• T – температура,
• a, b – постоянные, характерные для данного газа.

Для воздуха эти значения составляют примерно:

Значение в инженерии и пневматике

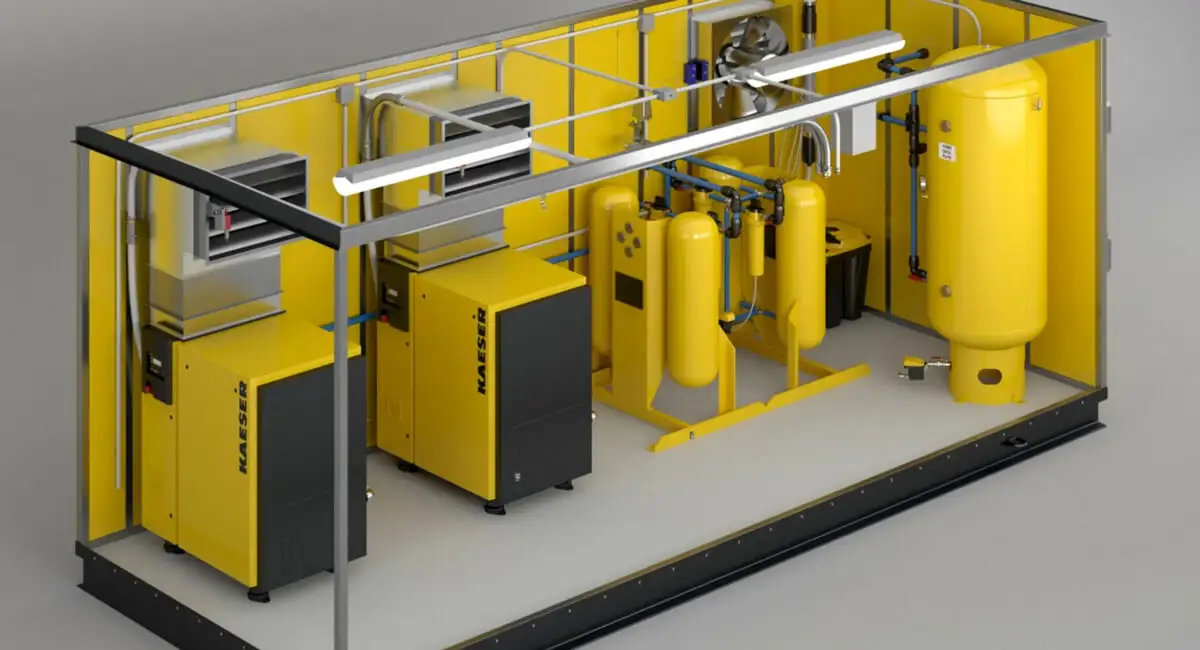

1. Высоконапорные пневматические установки

В типичных пневматических системах рабочее давление составляет от 6 до 10 бар. В этом диапазоне различия между моделью идеального газа и моделью Ван-дер-Ваальса незначительны.

Однако в промышленных приложениях, таких как:

• высоконапорные компрессоры (до 30 бар и более),
• напорные резервуары для хранения сжатого воздуха (например, 200–300 бар),
• системы быстрого выпуска газов (например, в устройствах безопасности),
• отклонения от идеального поведения воздуха заметны и влияют на проектирование арматуры, толщину стенок резервуаров или выбор предохранительных клапанов.

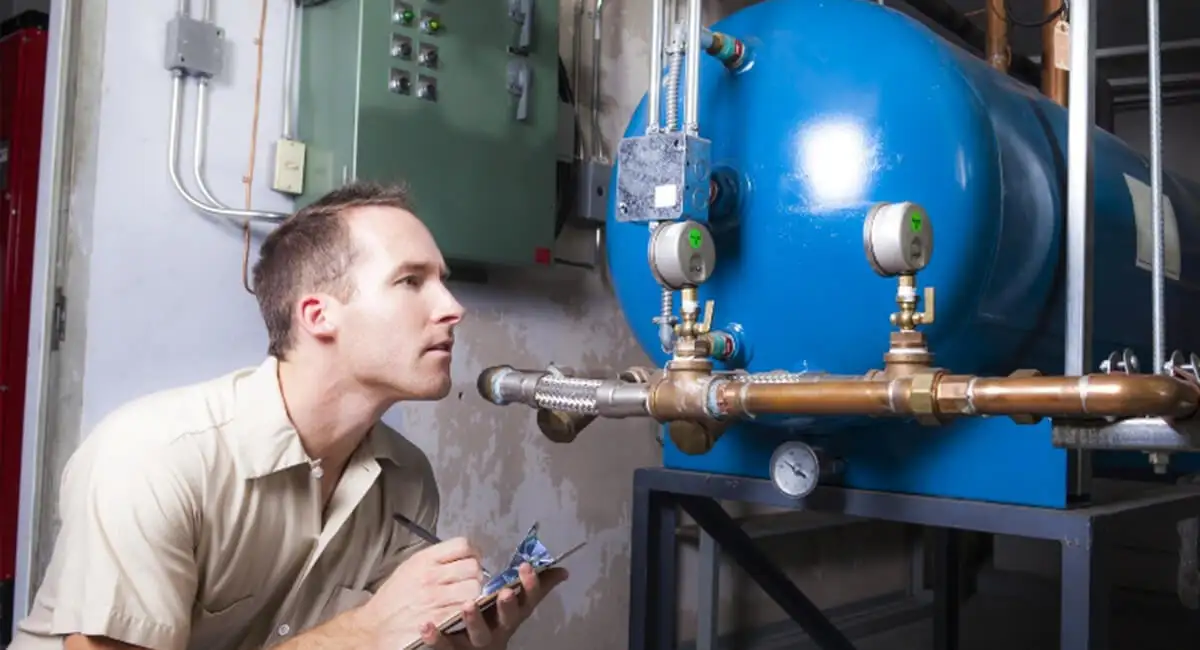

2. Точность расчетов потока

При моделировании потока газов (например, в программном обеспечении CFD – Computational Fluid Dynamics) использование уравнения Ван-дер-Ваальса позволяет лучше отразить:

• падение давления на длинных участках труб,
• изменения плотности газа при сжатии и расширении,
• реальные массовые потоки при изменении температуры и давления.

Благодаря этому проектировщики могут более точно анализировать такие явления как газовая кавитация или удушающий поток в клапанах.

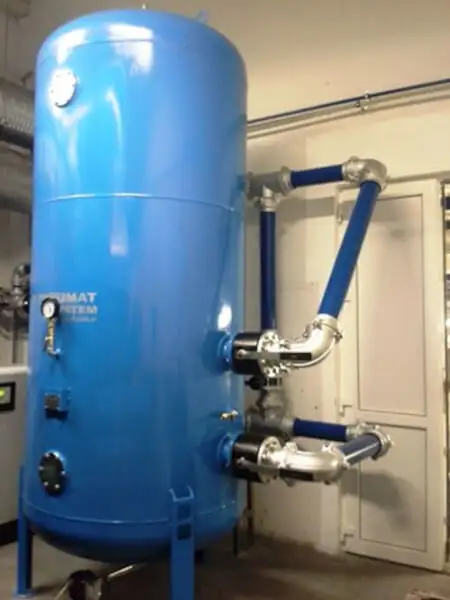

3. Проектирование пневматических устройств в экстремальных условиях

В авиационной, космической и криогенной промышленности господствуют экстремальные условия – низкие температуры и высокие давления. Применение классического уравнения Клапейрона-Менделеева привело бы к значительным ошибкам. Уравнение Ван-дер-Ваальса позволяет:

• оценить, когда газ начнет конденсироваться,
• предусмотреть поведение газовых смесей в многофазных системах,
• моделировать диффузию газов через мембраны (например, в системах рекуперации энергии).

Практический пример – воздушный резервуар 200 бар.

Предположим, что хотим вычислить фактический объем воздуха в резервуаре под давлением 200 бар и температурой 20 °C. Принимая:

• n=10 моль
• T=293 K
• R=8,314 Дж/моль\cdotpK

из уравнения идеального газа получаем:

Однако по уравнению Ван-дер-Ваальса объем будет больше, поскольку необходимо учитывать межмолекулярные силы и собственный объем газа. Погрешность может составлять даже несколько процентов, что в промышленных масштабах (например, для резервуаров объемом 1000 литров) приводит к ощутимым отличиям в давлении, энергии и даже безопасности.

Значение безопасности и сертификации

В проектах сосудов под давлением, подпадающих под действие Директивы PED (Pressure Equipment Directive), при проектировании компонентов, подлежащих оценке соответствия (например, предохранительные клапаны, сосуды под давлением, пневмоцилиндры), учет реального поведения газа имеет ключевое значение для обеспечения:

• механической стойкости материалов,
• правильной работы перепускных клапанов
• устранение риска конденсации внутри системы.

---

Альтернативы и расширение уравнения Ван дер Ваальса

Хотя уравнение Ван дер Ваальса было первой успешной моделью реального газа, современная инженерия также использует его расширение:

• Уравнение Редлиха-Квонга – лучше описывает поведение газов при высоких температурах.
• Модель Пенга-Робинсона – популярная в нефтехимической промышленности, используется для моделирования газов в сверхкритических условиях.
• Уравнение состояния из баз данных NIST (например REFPROP) – позволяют моделировать смеси газов с высокой точностью, например в холодильных, кондиционерных и криогенных установках.

В пневматической промышленности, хотя часто достаточно модели Ван дер Ваальса, все больше компаний используют более точные модели в программном обеспечении типа FluidSim, COMSOL или MATLAB Simscape Fluids.

Уравнение Ван дер Ваальса в техническом образовании

Следует также отметить, что уравнение Ван дер Ваальса играет важную роль в обучении техников и инженеров:

• помогает понять отличия между идеальным и реальным моделями,
• является вступлением в вопросы технической термодинамики,
• показывает влияние межмолекулярных сил на функционирование устройств.

В технических школах и высших учебных заведениях (например, на специальностях «автоматика и робототехника» или «механика и машиностроение») эта модель является отправной точкой для дальнейших анализов и проектов, в том числе реализуемых с использованием Arduino или Raspberry Pi в симуляциях пневматических систем.
