Теорія, формула, розрахунки Ван-дер-Ваальса в пневматиці

Рівняння Ван-дер-Ваальса – коли повітря не є ідеальним газом?

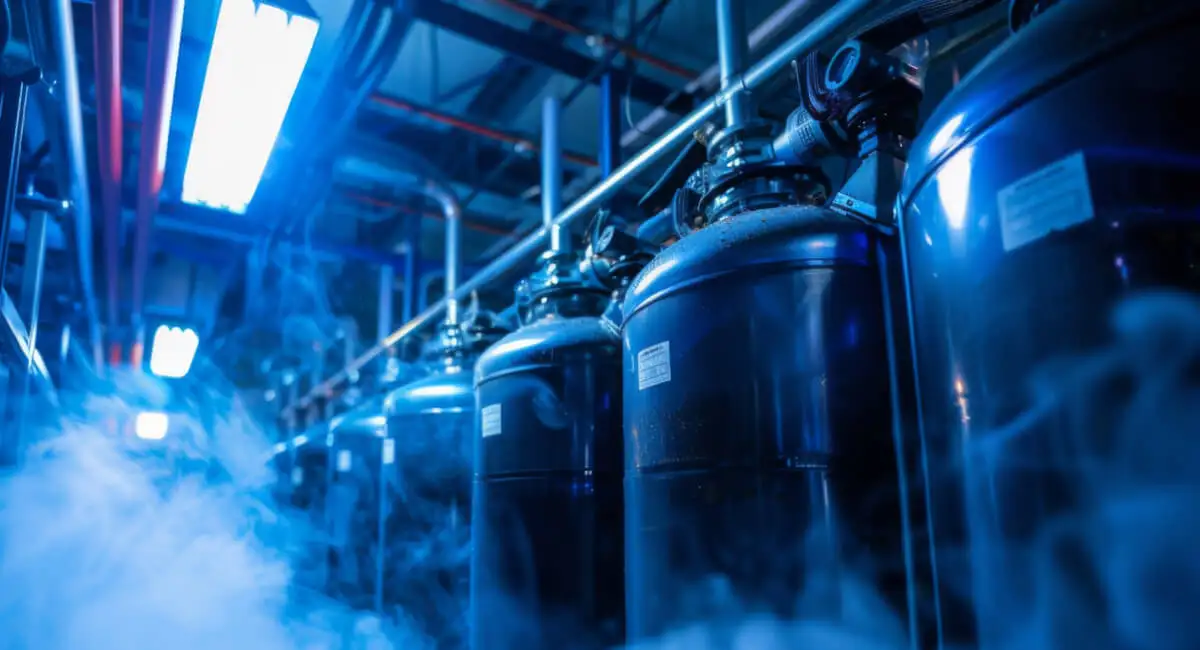

У багатьох інженерних застосуваннях, особливо в пневматичній промисловості, вважається, що повітря поводиться як ідеальний газ. Для більшості застосувань цього спрощення достатньо – воно дозволяє швидко і ефективно визначити параметри потоку, розрахувати силу пневматичного циліндра або підібрати відповідний клапан. Однак за певних умов, особливо при високому тиску та низькій температурі, це припущення перестає бути правдивим. У таких ситуаціях на допомогу приходить рівняння Ван-дер-Ваальса, яке враховує реальні властивості газів, такі як об'єм молекул та міжмолекулярні сили.

Ідеальний газ проти реального газу – фундаментальні відмінності

З точки зору класичної фізики, ідеальний газ – це сукупність молекул, які:

• не взаємодіють між собою (відсутність міжмолекулярних сил),
• мають нульовий власний об'єм,
• знаходяться в постійному хаотичному русі.

Така модель є корисною і достатньою для багатьох застосувань, однак вона не відображає реальну поведінку газів, особливо в екстремальних умовах процесу. Коли тиск зростає, молекули наближаються одна до одної, і їх взаємодія стає помітною. Тоді модель ідеального газу не працює.

Рівняння Ван-дер-Ваальса – врахування реалій

Голландський фізик Йоганнес Дідерік Ван-дер-Ваальс запропонував корекцію класичного рівняння ідеального газу, врахувавши дві ключові поправки:

• поправку на об'єм (b) – молекули мають певний об'єм, тому не весь об'єм резервуара є для них доступним.
• поправку на тиск (a) – між молекулами існують сили тяжіння, які знижують тиск, що чиниться на стінки посудини.

Рівняння Ван-дер-Ваальса має вигляд:

Де:

• p – тиск,
• V – об'єм,
• n – кількість молей,
• R – універсальна газова стала,
• T – температура,
• a, b – постійні, характерні для даного газу.

Для повітря ці значення становлять приблизно:

Значення в інженерії та пневматиці

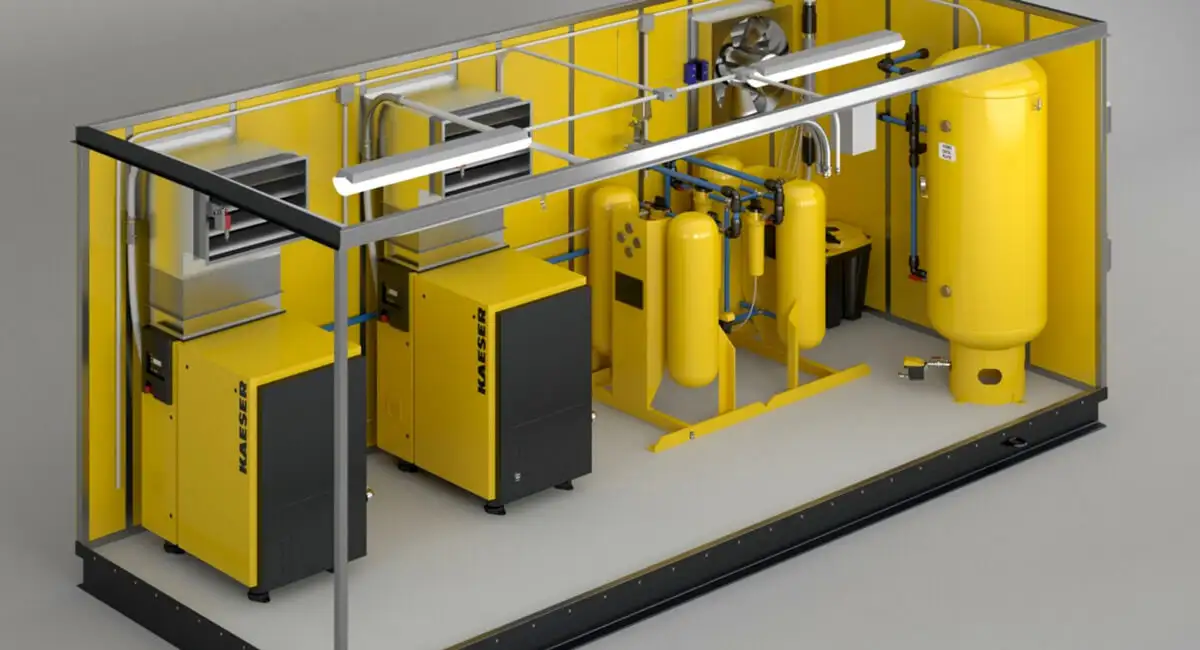

1. Високонапірні пневматичні установки

У типових пневматичних системах робочий тиск становить від 6 до 10 бар. У цьому діапазоні відмінності між моделлю ідеального газу та моделлю Ван-дер-Ваальса незначні.

Однак у промислових застосуваннях, таких як:

• високонапірні компресори (до 30 бар і більше),
• напірні резервуари для зберігання стисненого повітря (наприклад, 200–300 бар),
• системи швидкого випуску газів (наприклад, у пристроях безпеки),
• відхилення від ідеальної поведінки повітря є помітними і впливають на проектування арматури, товщину стінок резервуарів або вибір запобіжних клапанів.

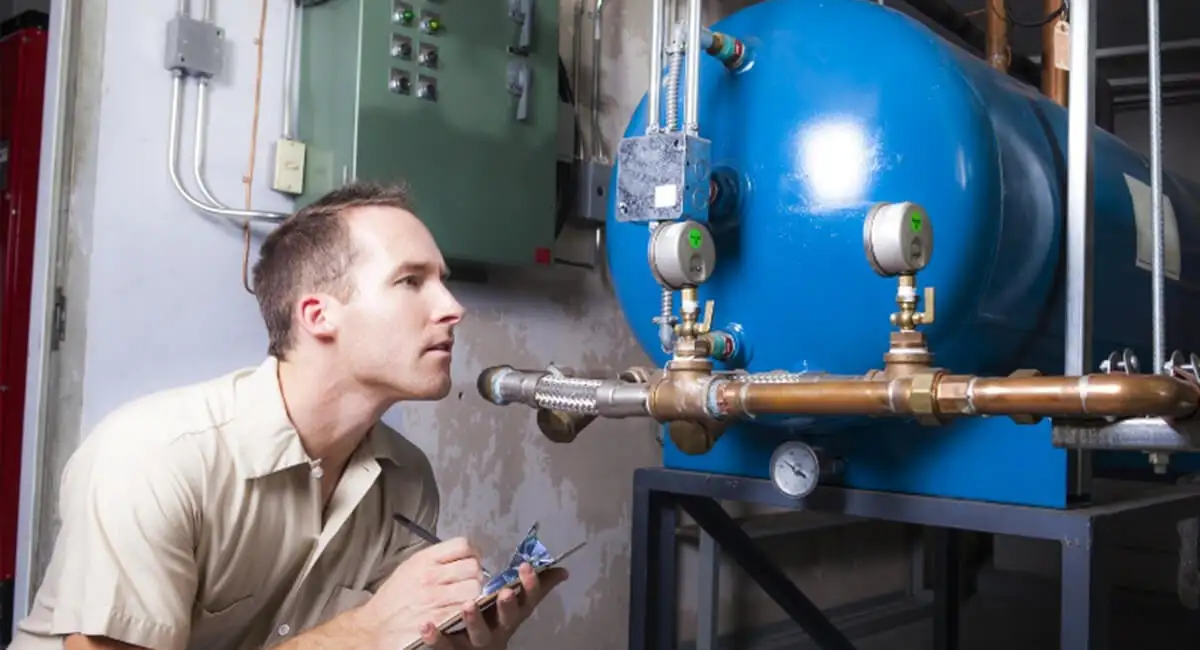

2. Точність розрахунків потоку

При моделюванні потоку газів (наприклад, у програмному забезпеченні CFD – Computational Fluid Dynamics) використання рівняння Ван-дер-Ваальса дозволяє краще відобразити:

• падіння тиску на довгих ділянках труб,
• зміни щільності газу при стисненні та розширенні,
• реальні масові потоки при змінах температури та тиску.

Завдяки цьому проектувальники можуть більш точно аналізувати такі явища, як газова кавітація або задушливий потік у клапанах.

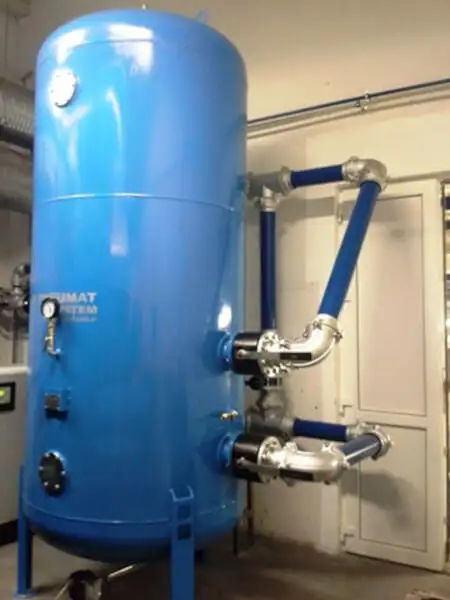

3. Проектування пневматичних пристроїв в екстремальних умовах

В авіаційній, космічній та кріогенній промисловості панують екстремальні умови – низькі температури та високі тиски. Застосування класичного рівняння Клапейрона-Менделєєва призвело б до значних помилок. Рівняння Ван-дер-Ваальса дозволяє:

• оцінити, коли газ почне конденсуватися,
• передбачити поведінку газових сумішей у багатофазних системах,
• моделювати дифузію газів через мембрани (наприклад, у системах рекуперації енергії).

Практичний приклад – повітряний резервуар 200 бар

Припустимо, що ми хочемо обчислити фактичний об'єм повітря в резервуарі під тиском 200 бар і температурою 20 °C. Приймаючи:

• n=10 моль
• T=293 K
• R=8,314 Дж/моль\cdotpK

з рівняння ідеального газу отримуємо:

Однак за рівнянням Ван-дер-Ваальса об'єм буде більшим, оскільки необхідно враховувати міжмолекулярні сили та власний об'єм газу. Похибка може становити навіть кілька відсотків, що в промислових масштабах (наприклад, для резервуарів об'ємом 1000 літрів) призводить до відчутних відмінностей у тиску, енергії та навіть безпеці.

Значення для безпеки та сертифікації

У проектах посудин під тиском, що підпадають під дію Директиви PED (Pressure Equipment Directive), при проектуванні компонентів, що підлягають оцінці відповідності (наприклад, запобіжні клапани, посудини під тиском, пневмоциліндри), врахування реальної поведінки газу має ключове значення для забезпечення:

• механічної стійкості матеріалів,
• правильної роботи перепускних клапанів
• усунення ризику конденсації всередині системи.

---

Альтернативи та розширення рівняння Ван дер Ваальса

Хоча рівняння Ван дер Ваальса було першою успішною моделлю реального газу, сучасна інженерія також використовує його розширення:

• Рівняння Редліха-Квонга – краще описує поведінку газів при високих температурах.
• Модель Пенга-Робінсона – популярна в нафтохімічній промисловості, використовується для моделювання газів в надкритичних умовах.
• Рівняння стану з баз даних NIST (наприклад, REFPROP) – дозволяють моделювати суміші газів з високою точністю, наприклад, в холодильних, кондиціонерних та кріогенних установках.

У пневматичній промисловості, хоча часто достатньо моделі Ван дер Ваальса, все більше компаній використовують більш точні моделі в програмному забезпеченні типу FluidSim, COMSOL або MATLAB Simscape Fluids.

Рівняння Ван дер Ваальса в технічній освіті

Варто також зазначити, що рівняння Ван дер Ваальса відіграє важливу роль у навчанні техніків та інженерів:

• допомагає зрозуміти відмінності між ідеальним і реальним моделями,
• є вступом до питань технічної термодинаміки,
• показує вплив міжмолекулярних сил на функціонування пристроїв.

У технічних школах та вищих навчальних закладах (наприклад, на спеціальностях «автоматика та робототехніка» або «механіка та машинобудування») ця модель є відправною точкою для подальших аналізів та проектів, у тому числі тих, що реалізуються з використанням Arduino або Raspberry Pi в симуляціях пневматичних систем.
