Регулятори тиску

Зміст

Регулятори тиску це що таке Регулятори тиску - це визначення

Будова та принцип дії регуляторів тиску

Вибір регуляторів тиску

Регулятори тиску - Пневматичні.

Асортимент одинарних повітряних редукторів

Стандартні міні-регулятори тиску

Стандартні регулятори тиску

Регулятор тиску майбутнього

Регулятор тиску в лінії подачі

Регулятор тиску multifix-mini

Регулятор тиску Flowmatik

Регулятор тиску Flowmatik ultra

Регулятор повітря постійного тиску

Асортимент регуляторів тиску для послідовного монтажу

Серійні регулятори тиску multifix-mini

Регулятори тиску серії Futura

Прецизійні регулятори тиску

Прецизійні одинарні регулятори тиску

Прецизійні регулятори тиску для послідовного з'єднання

Регулятори тиску з нержавіючої сталі

Спеціальні регулятори тиску

Високопродуктивні редуктори

Аксесуари для спеціальних редукторів тиску

Водяні редуктори

Лінійні регулятори тиску повітря



Регулятори тиску це що таке Регулятори тиску - це визначення

Регулятори тиску - це пристрої, що належать до групи підготовки стисненого повітря. Регулятори тиску призначені для регулювання (зниження) більш високого тиску перед клапаном до необхідного більш низького тиску після клапана в різних типах обладнання, що працює на стисненому повітрі. Редукція відбувається незалежно від коливань потоку і тиску. Завдяки використанню перепаду тиску редукційний клапан регулюється до заданого робочого тиску. Таким чином, тиск на виході залишається постійним незалежно від збільшення або зменшення тиску на вході.

Будова та принцип дії регуляторів тиску

Регулюючі клапани ефективно знижують тиск на вході до значення, встановленого оператором, щоб потім точно підтримувати тиск на заданому рівні, незважаючи на коливання тиску на вході і коливання витрати стисненого повітря через клапан.

Вхідне і вихідне повітря в регуляторі тиску відкриває за допомогою пружини і штовхача плунжер, коли рівень тиску в камері під діафрагмою падає. Плунжер опускається вниз, коли тиск не може врівноважити зусилля пружин (у тому числі пружини, що натягується ручкою). Коли тиск на виході досягає заданого значення, діафрагма піднімається вгору, а плунжер перекриває або зупиняє потік середовища. Отвір, зроблений у ребрах жорсткості мембрани, дозволяє знижувати вихідний тиск, коли регулюючий клапан наповнює резервуар. Коли тиск пружини зменшується, можна помітити, що тиск у резервуарі та камері під діафрагмою призводить до підняття діафрагми. Ця ситуація передбачає скидання стисненого повітря з резервуара в атмосферу до тих пір, поки тиск в резервуарі не зрівняється з тиском, встановленим ручкою.

Там, де регулятори тиску не мають скидання тиску в атмосферу, отвори в штовхачі і плунжері відповідають за подачу повітря, що дорівнює тиску під діафрагмою. Це впливає на навантаження на плунжер, тобто зменшує вплив тиску на вході на заданий тиск на виході. Іноді використовуються фільтрові регулятори, які, поєднуючи регулятор тиску з фільтром, гарантують менший розмір для обох.

Вибір регуляторів тиску

При виборі редукційного клапана (як і інших компонентів) необхідно вказати тип і розмір різьбового з'єднання, діапазон робочого тиску і середовище, для якого буде використовуватися регулюючий клапан. Для визначення вихідного тиску регулятора необхідно вказати максимальний робочий тиск приводу і перепад тиску між регулятором і камерою пневмоприводу. Для правильного вибору клапана-регулятора необхідно також враховувати характеристики потоку і регулювання.

Регулятори тиску - Пневматичні.

Редуктори тиску серії Pneumat мають вбудовані манометри. Кожен редуктор тиску (корпус) виготовлений з нікельованої латуні, а ущільнення - з NBR. Робоча температура середовища і робоча температура для регуляторів тиску становить макс. 60°C. Pneumat також пропонує різні аксесуари та запчастини для редукторів тиску: монтажні кронштейни, гайки для редукторів, з'єднувачі для послідовного з'єднання редукторів, ремонтні комплекти.

Ми пропонуємо наступні типи редукторів: одинарні, серійні та прецизійні.

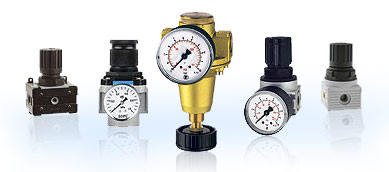

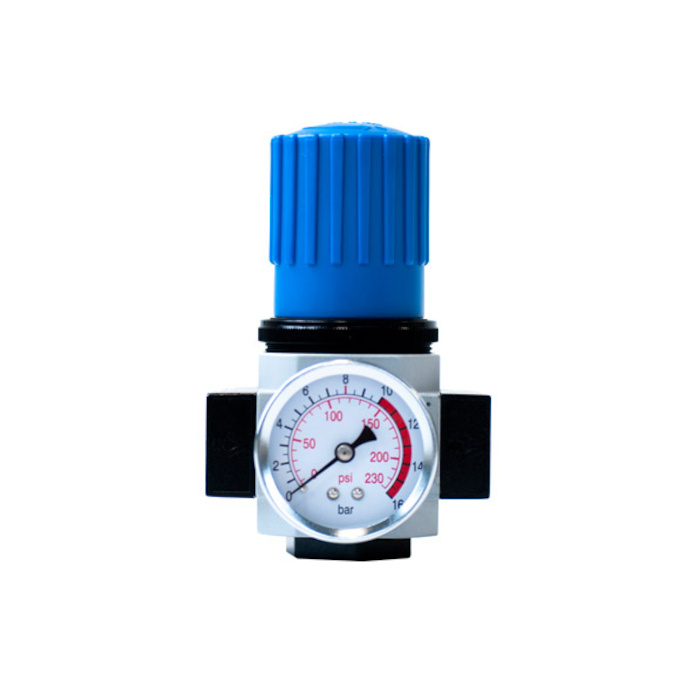

Асортимент одинарних повітряних редукторів

Асортимент одинарних повітряних редукторів включає в себе:

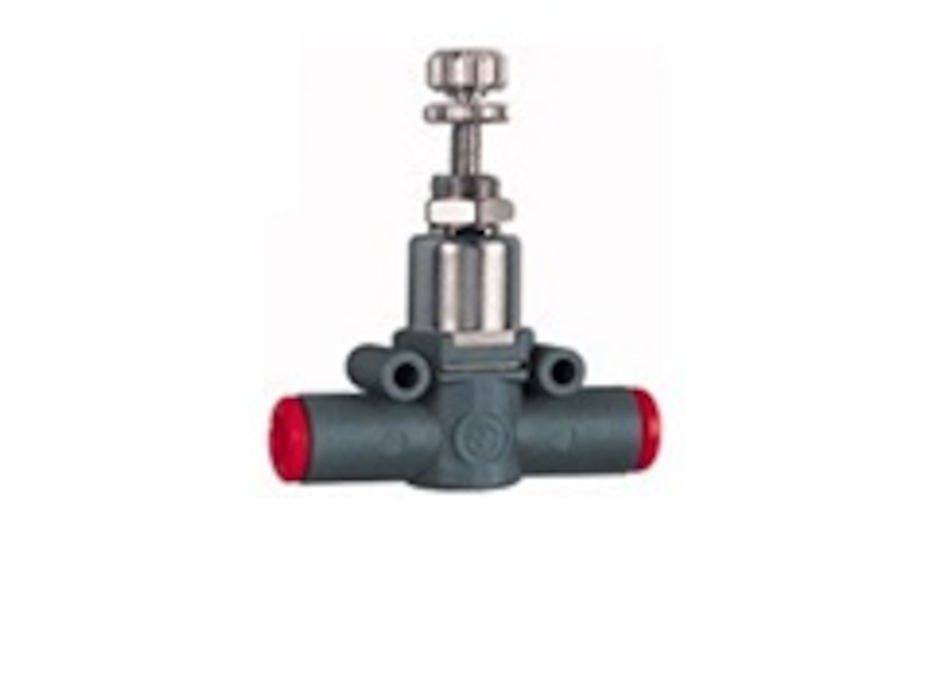

Стандартні міні-регулятори тиску

Регулятор тиску з постійною витратою 600 Нл/хв. Максимальний тиск на вході регулятора тиску не повинен перевищувати 15 бар, з можливістю регулювання в діапазоні від 0 до 12 бар. Регулятор тиску повітря має приєднувальне різьблення від 1/8 до 1/4. Також доступна модель регулятора з додатковим випуском повітря.

Стандартні регулятори тиску

Ідентичний діапазон регулювання, але значно більші різьблення і номінальні витрати. Регулятор тиску має з'єднання G1/4 на G1. Витрата повітря регулятора, в свою чергу, становить від 2050 до 6200 Нл/хв. Стандартний регулювальний клапан пропонується без манометра в декількох розмірах.

Регулятор тиску майбутнього

Регулятор повітря для максимального тиску на вході 16 бар. Редукційні клапани з мембраною та ущільненням NBR. Регулятор тиску повітря працює в діапазоні температур від -10°C до 50°C. Регулятори серії Futura доступні для з'єднань від G1/4 до G1. Ми пропонуємо моделі з дуже диференційованим діапазоном тиску. Можливі витрати від 1500 до 14000 л/хв. Серія Futura також пропонує широкий вибір аксесуарів!

Регулятор тиску в лінії подачі

Максимальний тиск, що подається на регулятор тиску, не повинен перевищувати 12 бар. Регулятор тиску на лінії подачі виготовлений з алюмінію та латуні з NBR. Максимальна температура середовища була збільшена і становить 60°C. Регулятори тиску з різьбленням G1/4 - G1 і двома діапазонами регулювання: 0,5-6 і 0,5-10. Відповідна номінальна витрата повітря в регуляторі становить від 900 до 1300 л/хв. Доступні додаткові запасні частини.

Регулятор тиску multifix-mini

Редукційний клапан з підключенням G1/4 і G1/8. Різні аксесуари, діапазони тиску. Регулятор повітря цієї серії забезпечує витрату 450 і 1030 л/хв.

Регулятор тиску Flowmatik

Регулятор тиску повітря з приєднаннями G1/4, G3/8 і G1/2. Редукційні клапани цієї серії характеризуються витратою від 500 до 11500 л/хв і діапазоном регулювання 1,5-12 бар.

Регулятор тиску Flowmatik ultra

Регулятори тиску для максимальної витрати від 500 до 5 000 л/хв. Регулятор тиску з наступними приєднаннями: G1/8, G1/4, G3/8, G1/2, G3/4 і G1. Діапазон регулювання 1,5-8,5 бар.

Регулятор повітря постійного тиску

Латунний редукційний клапан з робочою температурою до 90°C. Максимальний тиск на вході редукційного клапана залежить від приєднання і становить 25 або 40 бар. Різьблення повітряних редукторів постійного тиску варіюється від G1/4 до G1 1/2. Крім того, пропускна здатність становить від 1 600 до 16 000 л/хв. Ми комплексно забезпечуємо запасними частинами.

Асортимент регуляторів тиску для послідовного монтажу

Регулятори тиску серійного монтажу застосовуються, коли в одній системі необхідно знизити тиск до різних рівнів і в різних місцях. Регулятори тиску повітря для послідовного монтажу доступні у двох серіях:

Серійні регулятори тиску multifix-mini

Регулятори повітря з латуні та нікельованої латуні зі стандартним ущільненням NBR. Регулювальний клапан Multifix-mini з різьбленням G1/4, витратою 1030 л/хв і трьома діапазонами тиску. Асортимент доповнюється аксесуарами у вигляді гайок, монтажних кронштейнів або послідовних з'єднувачів.

Регулятори тиску серії Futura

Клапани регулювання тиску від G1/4 до G1/2 з номінальною витратою 1500-4300 л/хв. Також доступні аксесуари та запасні частини. Регулятори повітря підготовлені для підключення в лінію, тому можливі різні тиски на виході.

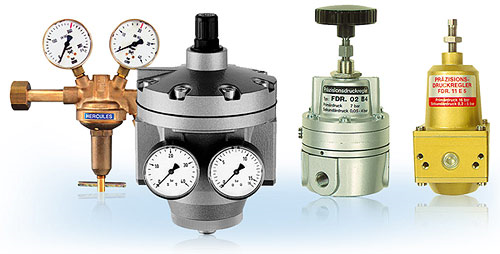

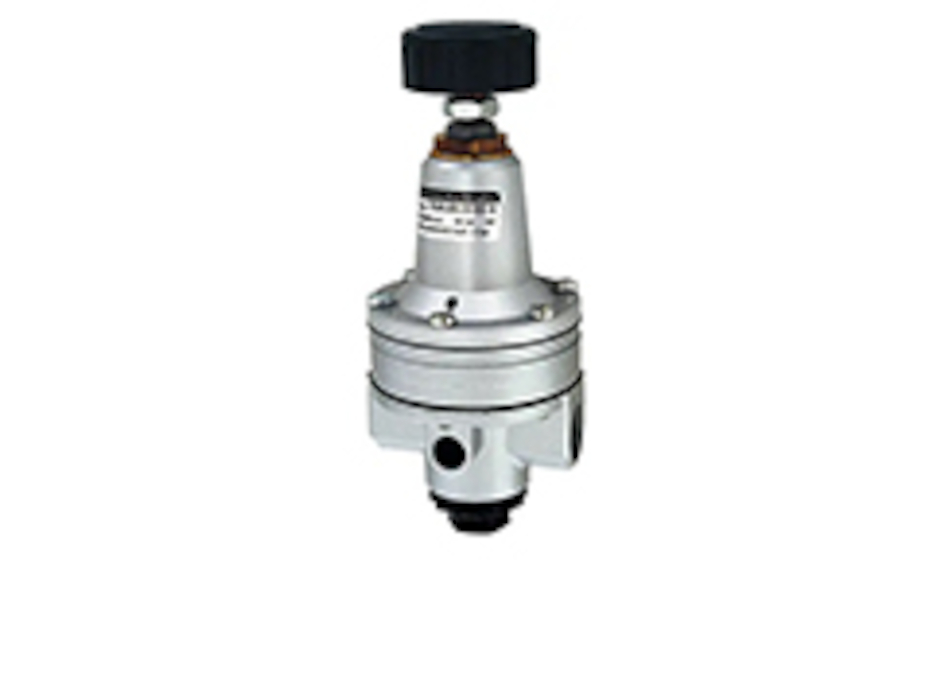

Прецизійні регулятори тиску

Спеціальна група регулювальних клапанів для одиночного та послідовного монтажу.

Прецизійні одинарні регулятори тиску

Регулятори тиску серії Futura повинні бути оснащені фільтром тонкого очищення з фільтрацією 0,01 мікрометра. Регулятор тиску Futura з приєднаннями G1/4, G3/8 і G1/2 і пропускною здатністю 2000-4300 л/хв. Фітинги доступні для всіх розмірів. Крім серії Futura, ми також пропонуємо інші прецизійні регулятори повітря, які виготовляються зі спеціального цинкового лиття. Регулятор тиску у версії без манометра, але для робочих температур до 80°C. Великий вибір різьблень, пропускної здатності та діапазонів тиску.

Прецизійні регулятори тиску для послідовного з'єднання

Фільтр тонкого очищення 0,01 мкм є обов'язковим. Регулятори тиску повітря з наступними параметрами підключення та витрати: G1/4-G1/2; 2000-4300 л/хв.

Регулятори тиску з нержавіючої сталі

Регулятор повітря з нержавіючої сталі з вітоновим ущільненням. Регулятори також для рідин без манометра. Регулятори доступні з приєднаннями G1/2 і G1/4 і діапазоном потоку від 200 до 1 800 л/хв. Сталеві регулювальні клапани відрізняються більш високим максимальним тиском, температурою середовища і робочою температурою. Можна вибрати додаткові аксесуари.

Спеціальні регулятори тиску

Група регуляторів для спеціалізованих завдань. Серед них ми знаходимо:

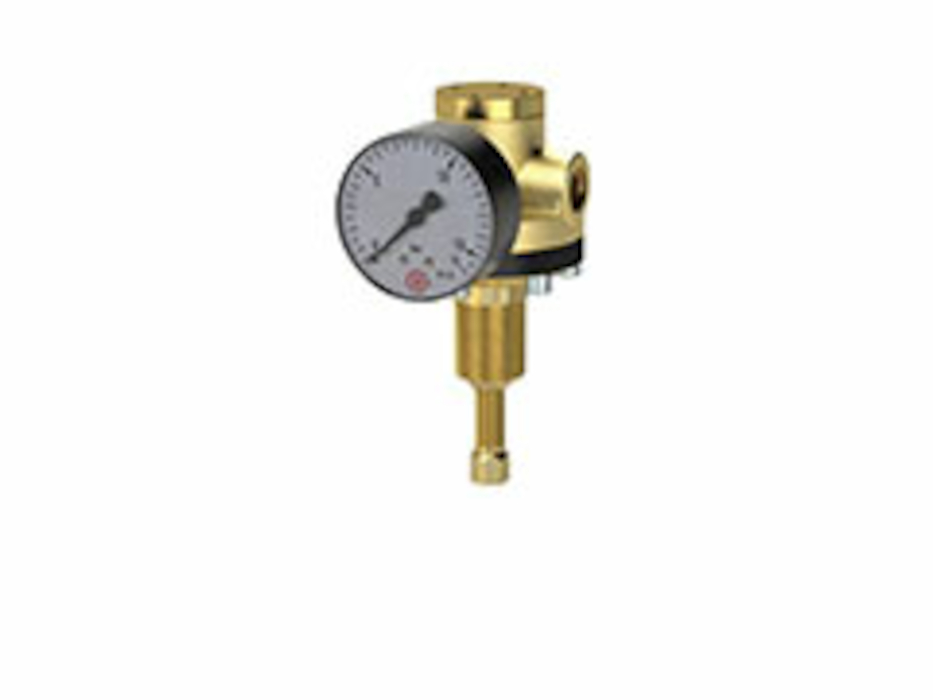

Високопродуктивні редуктори

Алюмінієвий регулювальний клапан з ущільненням NBR і спеціальними робочими та робочими температурами 60°C і 90°C. Високопродуктивні регулятори з великими з'єднаннями G 1 1/2 і G2 і витратою від 50000 до 11300 л/хв. Максимальний тиск на регуляторі не повинен перевищувати 40 бар.

Аксесуари для спеціальних редукторів тиску

• Повітряні клапани - регулятори тиску повітря для інструментів з різьбленням G1/4 і витратою від 360 до 405 л/хв.

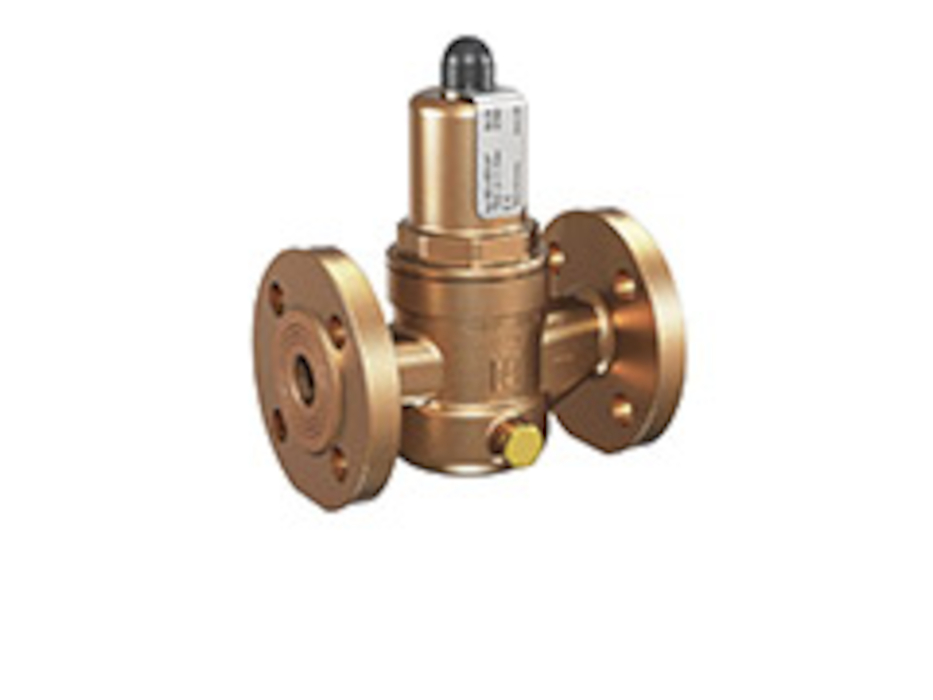

• Регулятори тиску без скидання тиску - мембранний регулятор з дуже високою точністю і швидким часом відгуку завдяки стабільній, стаціонарній конструкції. Редукційний клапан з G1/4 на G2, ущільнення NBR і бронзовий корпус. Висока максимальна робоча температура 75°C. Додаткові манометри та ремонтні комплекти.

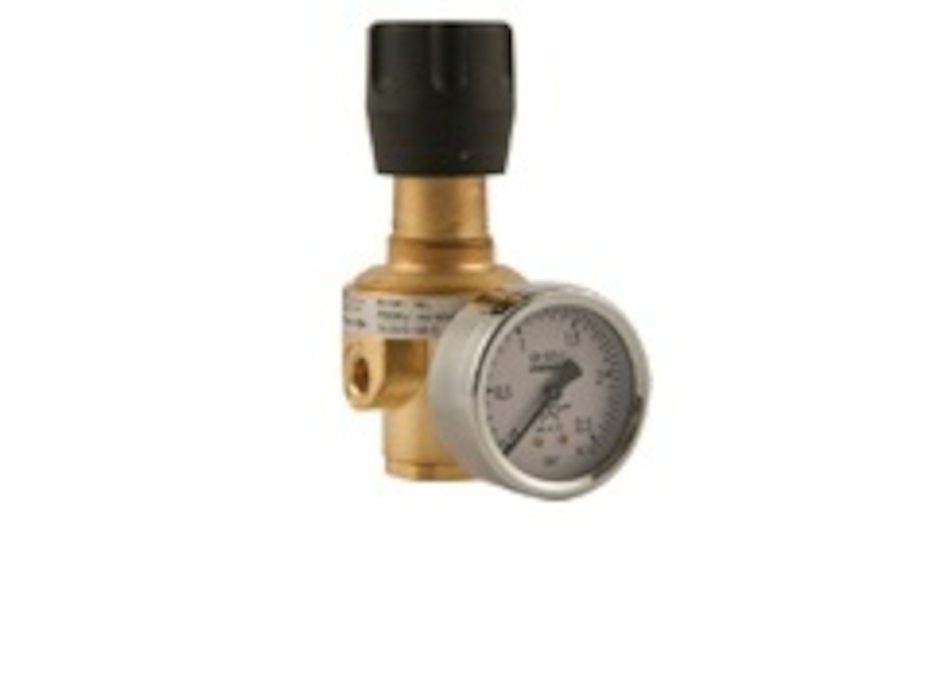

• Балонні регулятори - для таких середовищ, як кисень, оксид азоту, азот, вуглекислий газ, аргон, ацетилен, водень, метан, природний газ, газоподібне паливо або стиснене повітря. Латунні клапани для регулювання тиску оснащені запірними, запобіжними клапанами тощо.

Водяні редуктори

Група регуляторів для питної води та рідин різних типів. Сертифіковані редуктори доступні у двох серіях з аксесуарами.

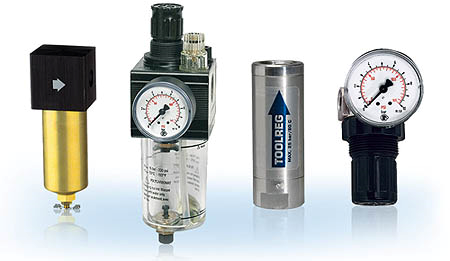

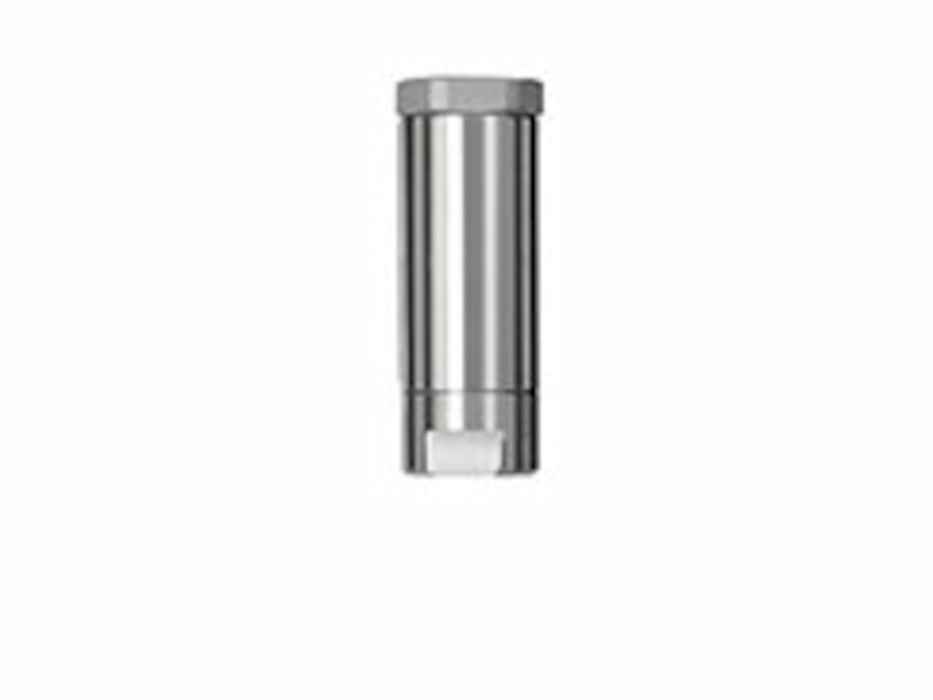

Лінійні регулятори тиску повітря

Регулятори з приєднаннями G1/4, G3/8 і G1/2. Лінійний регулятор тиску має цинковий, алюмінієвий або латунний корпус з латунними, сталевими, нітриловими або NBR-ущільнювачами. Лінійні регулятори застосовуються для зниження вихідного тиску в діапазоні 1-7 бар. Застосовуються, зокрема, в пневматичному обладнанні, де захищають його від пошкоджень і прискореного спрацьовування компонентів, викликаних занадто високим вхідним тиском. Ми пропонуємо серію Save Air, Toolreg. Максимальна робоча температура була збільшена до 80°C. Ми також пропонуємо лінійний регулятор тиску для використання у водних середовищах.
