Автоматизація транспортування ламінованої плити за допомогою вакуумного захвату

Приклад з практики – Як швидко і безпечно перемістити ламіновану плиту за допомогою вакуумної техніки?

Скорочення часу виконання процесу вдвічі, автоматизація та підвищення рівня безпеки працівників. Таких результатів досяг клієнт, впровадивши наше рішення на своєму підприємстві. Удосконалення стосувалися завантаження великих ламінованих плит на обробну машину. Для реалізації процесу ми вирішили застосувати вакуумну техніку.

На лісопилках, меблевих заводах та в інших галузях, що займаються виробництвом великих, важких плит або інших елементів з плоскою поверхнею, існує потреба в їх транспортуванні на різних етапах виробництва. Цей процес може бути проблематичним. Виконання його вручну є потенційною причиною нещасних випадків, травм, є трудомістким і вимагає залучення декількох працівників, які повинні відволіктися від інших завдань. Однак існує можливість автоматизації та оптимізації цього процесу. Прочитайте опис одного з наших проектів, в якому ми використовували вакуумну техніку для конструювання автоматизованого захвату для переміщення ламінованих плит.

Завод з виробництва ламінованих плит шукав рішення, яке дозволило б оптимізувати та прискорити переміщення важких елементів на обробну машину. До цього часу процес виконувався вручну операторами. Ми підготували проект автоматизованого вакуумного захвату, який підвищив ефективність та продуктивність заводу.

Існуючий процес:

• Завод виробляє ламіновані плити, які використовуються для будівництва майданчиків для сквошу.
• Плити великі і важкі – одна важить близько 100 кг.
• Існує необхідність завантаження плит на обробну машину, а потім їх розвантаження.
• Транспортування плит здійснюється вручну. Для виконання завдання потрібно мінімум 4 особи.
• До реалізації процесу залучаються працівники, які виконують інші завдання. Збір повної групи займає від декількох до кількох хвилин.
• Процес завантаження та розвантаження однієї плити триває близько 40 хвилин.

Вдосконалений процес:

Ми помітили, що великим обмеженням, яке сприяє трудомісткості процесу, є необхідність залучення декількох працівників до його реалізації. Це було пов'язано з великою вагою перенесеного елемента. Щоб майже повністю виключити людський фактор і автоматизувати процес, ми вирішили використовувати вакуумну техніку.

Ми спроектували вакуумний захват, що складається з:

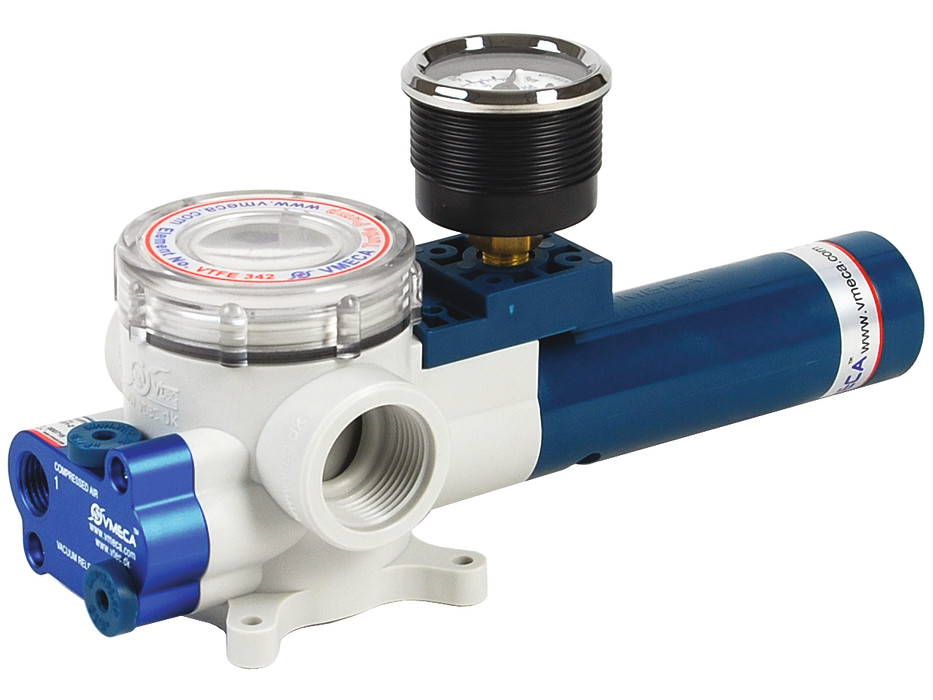

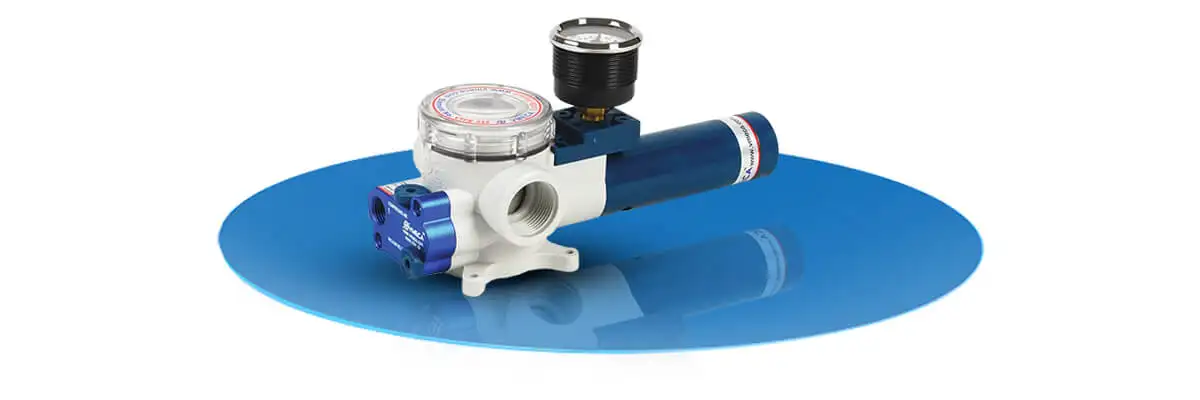

• вакуумної ежекторної помпи Midi Turtle з вбудованим змінним фільтром,
• присоски, що працюють за принципом розрідження,
• механічного клапана,

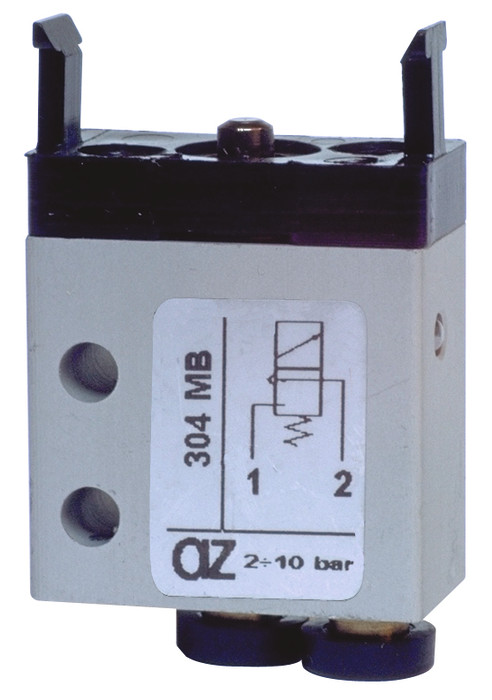

• пневматичного розподільного клапана та пневматичного мікроклапана для кнопок,
• прикритих кнопок для клапанів,
• з'єднувальних елементів та трубопроводів.

Після проведення випробувань виявилося, що шар ламінату настільки товстий, що плита не пропускає повітря. Завдяки цьому ми змогли застосувати ежекторну помпу з системою енергозбереження, що було надзвичайно важливо для клієнта, оскільки він не має великих запасів стисненого повітря. Крім того, в захват був вбудований пневматичний клапан для продувки вакуумної системи, що дозволило швидко відпускати плиту.

Впроваджене нами рішення дозволило скоротити час виконання процесу переміщення плити наполовину. Зараз він триває не довше 20 хвилин. Крім того, кількість працівників, задіяних у виконанні завдання, було скорочено з 4 до 1, який лише контролює та керує роботою машини. Інші працівники не відволікаються від інших обов'язків. Автоматизація процесу виключила ризик нещасного випадку внаслідок падіння елемента на оператора та травм, пов'язаних з підняттям важких плит.

Скорочений робочий час	Автоматизація процесів	Безпечні умови праці	Економічно  ефективне рішення

Де ще можна застосувати це рішення?

Вакуумний захват, що дозволяє переміщати важкі елементи з великою поверхнею, підійде для лісопилень, меблевої, будівельної, морської та суднобудівної промисловості, а також для виробничих ліній інших галузей. Він дозволяє швидко, ефективно та безпечно транспортувати елементи, зокрема, на обробні верстати. Завдяки автоматизації процесу з використанням вакуумної техніки немає необхідності залучати працівників і наражати їх здоров'я на небезпеку.

Виробничі лінії	Морська та суднобудівна  промисловість	Будівельна галузь	Меблева промисловість

Якщо Ви також замислюєтеся над автоматизацією процесів, що відбуваються на Вашому підприємстві, зв'яжіться з нами. Один з наших досвідчених технічних та комерційних консультантів відвідає Вашу компанію і допоможе знайти рішення, що поліпшать роботу, підвищать продуктивність і безпеку Ваших співробітників.
