Низькотемпературна арматура для зберігання скраплених газів

Кріогенна арматура для низьких температур

Захист, відключення, управління або перемикання – завдяки продуктам для кріогенних застосувань ви отримуєте все з одного джерела в GOETZE і Pneumat. Ми також є вашим партнером у сфері безпеки в цій галузі, завдяки нашим кріогенним пакетам ми забезпечуємо безпечні системи та резервуари для зберігання.

Наші криогенні клапани та арматура є піонерами у своєму застосуванні і можуть використовуватися в багатьох галузях промисловості. Низькі температури газів використовуються в багатьох різних сферах, від харчової промисловості та медичної техніки до виробництва енергії. Виняткова якість кріогенних клапанів GOETZE підтверджена їх схваленням для газів і пари, а також для рідин.

Все з одного джерела

Завдяки нашим кріогенним запобіжним клапанам, запірним клапанам для кріогенних скраплених газів, комбінованому регулятору для підвищення та зниження тиску та малим переливним клапанам, кріогенний пакет для резервуара для зберігання є повним.

Кріогенні скраплені гази

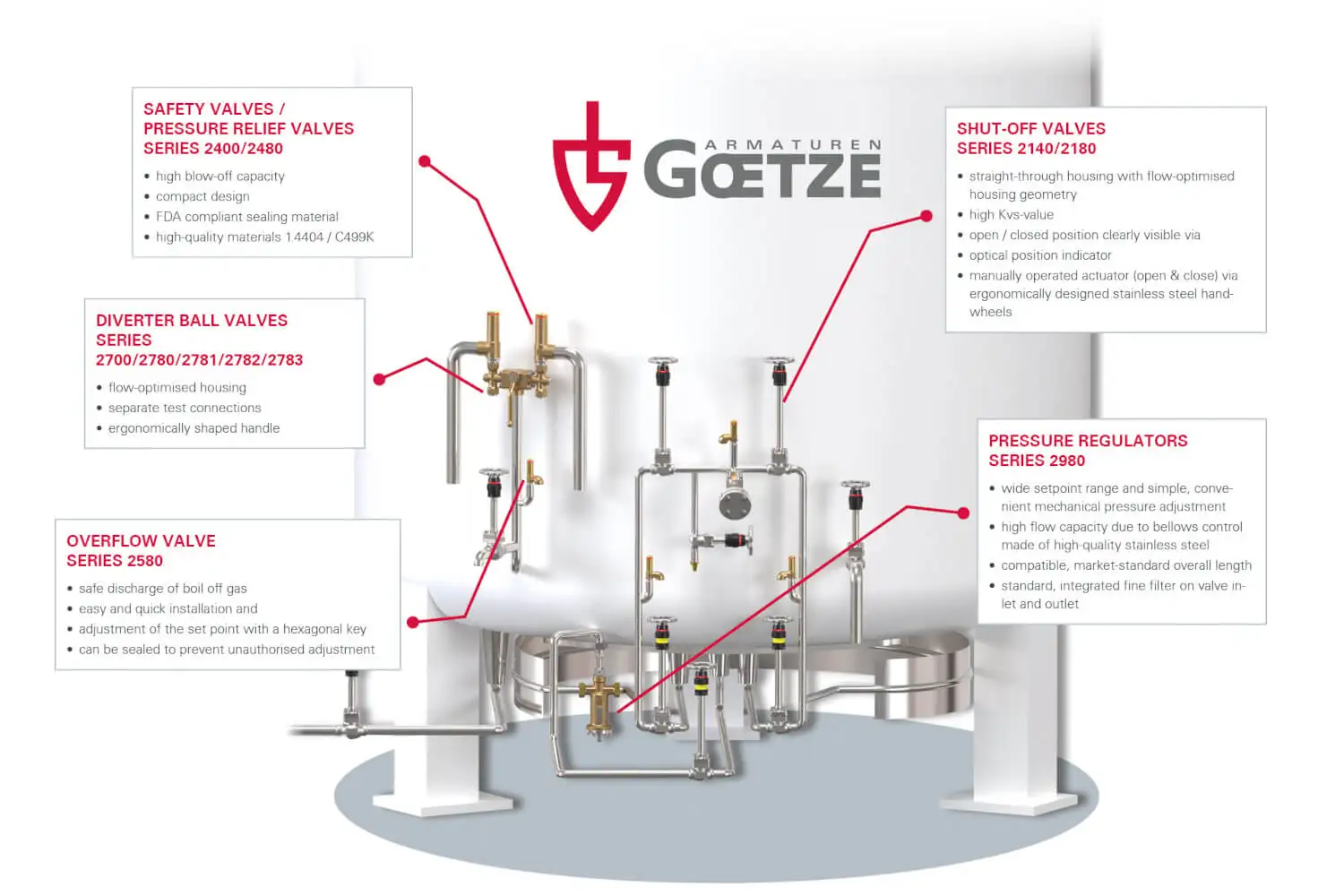

Клапани Goetze в комбінації

Залежно від вимог і застосувань, кріогенні скраплені гази зберігаються в різних ємностях місткістю від 1000 літрів до 100 м³ і тиском зберігання до 70 бар. Можливі застосування включають системи подачі медичного кисню або зберігання аргону для подачі зварювального газу в машинобудуванні та установках. У резервуарах використовуються наступні клапани Goetze:

1. Захист серіями 2400 і 2480

Повноходові запобіжні клапани компактної конструкції з високою продуктивністю продувки та ущільнювальним матеріалом, що відповідає вимогам FDA. Надлишковий тиск в діапазоні від 0,2 до 70 бар безпечно відводиться з постійною високою продуктивністю.

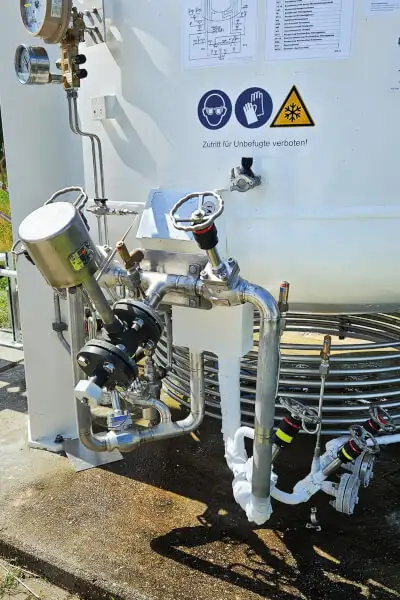

2. Відсікання серіями 2140 і 2180

Клапани з прохідним корпусом для відсікання з геометрією корпусу, оптимізованою для потоку, і високим значенням Kvs. Відкривання і закривання здійснюється за допомогою ергономічно розроблених ручних коліс з нержавіючої сталі, завдяки чому положення відкрито/закрито можна чітко прочитати за допомогою оптичного індикатора положення.

Обидві серії доступні у версії, виготовленій з високоякісної нержавіючої сталі 1.4409, а також з арматурної сталі з низьким вмістом свинцю CC499K.

Регулювання та перемикання

Кріогенна арматура Goetze для резервуарів для зберігання скраплених або кріогенних газів. Окрім запобіжних клапанів та відрізних клапанів із нержавіючої сталі та бронзи, Goetze також пропонує високоякісні кульові розподільні клапани та регулятори тиску в резервуарах.

Регулювання за допомогою регулятора підвищення тиску

Регулятор тиску серії 2980 забезпечує постійний тиск у резервуарі для зберігання. Бажаний тиск у резервуарі встановлюється за допомогою регулювального гвинта на регуляторі тиску. Залежно від пружинного блоку можливі тиски налаштування від 2 до 38 бар.

Під час забору продукту основною функцією регулятора тиску є підвищення тиску. Відкриття конуса клапана призводить до підвищення тиску в резервуарі до заданого значення і його підтримання на постійному рівні.

Перемикання здійснюється за допомогою вбудованих кульових клапанів серій 2700, 2780, 2781, 2782 і 2783.

Проточні канали кульового клапана розподільника мають оптимальну конструкцію. Це забезпечує високу пропускну здатність і зменшує втрати тиску в лінії подачі до запобіжних клапанів, забезпечуючи стабільну роботу. Крім того, різноманітність з'єднань на кульовому клапані розподільника дозволяє диверсифікувати захист ємностей. Наприклад, шляхом паралельного встановлення запобіжної пластини.
