Модель, теорія Майера – термодинамічні властивості газів

Рівняння Майера – залежність питомої теплоємності газів

Сучасна промисловість, в тому числі пневматика як одна з ключових галузей автоматики та механіки, базується на точному розумінні термодинамічних властивостей газів. Одним з фундаментальних питань у цій галузі є залежність між питомою теплоємністю газів при постійному тиску та об'ємі, яка описується рівнянням Майера. Знання цієї залежності є важливим при проектуванні та експлуатації пневматичних пристроїв, систем стисненого повітря, а також при аналізі енергетичних втрат у промислових процесах.

Вступ до питомої теплоємності газів

Питома теплоємність — це кількість енергії, необхідна для підвищення температури одиниці маси речовини на один градус (найчастіше 1 °C або 1 K). У випадку газів розрізняють два основних типи питомої теплоємності:

• cv – питома теплоємність при постійному об'ємі (коли газ не виконує об'ємної роботи),
• cp – питома теплоємність при постійному тиску (коли газ може розширюватися, виконуючи роботу).

Для ідеальних газів існує фундаментальна залежність, що пов'язує ці дві величини – саме рівняння Майера.

Рівняння Майера – визначення та математична форма

Рівняння Майера пов'язує питому теплоту при постійному тиску cp та питому теплоту при постійному об'ємі cv через газову сталу R:

cp – cv = R

Для мольної одиниці (ідеального газу):

Cp – Cv = R

де:

• Cp, Cv – мольні питомі теплоємності (в Дж/моль·К),
• R – універсальна газова стала, R=8,314 Дж/моль\cdotpK

Ця залежність випливає з першого закону термодинаміки та прийняття моделі ідеального газу.

Промислове значення та практичне застосування рівняння Майера

а) Системи стисненого повітря

У пневматичних установках стиснене повітря часто нагрівається або охолоджується під час таких процесів, як:

• стиснення в компресорах,
• розширення в пневматичних силових приводах,
• осушення повітря,
• регенерація адсорбційних осушувачів.

Зміна температури газу безпосередньо пов'язана з його внутрішньою енергією – звідси необхідність розуміння різниці між cp і cv. Наприклад, під час ізоентропічного розширення (відсутність теплообміну) використовуються залежності, що випливають опосередковано з рівняння Майера, наприклад:

де 00000, тобто так званий адіабатичний показник.

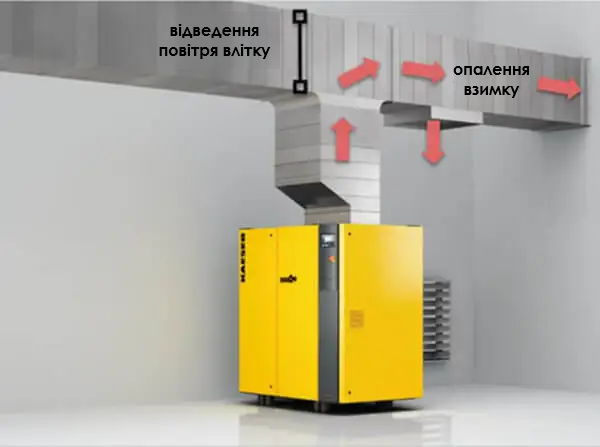

б) Робота компресорів і охолодження газів

У процесах стиснення частина енергії йде на підвищення температури газу, а не тільки на його механічне стиснення. Знання про різницю cp – cv = R допомагає оцінити реальну енергетичну потребу та ефективність міжступеневого охолодження. Чим більше cp, тим більше тепла потрібно відвести з системи.

c) Пневматичні циліндри та динаміка роботи

Під час швидкої роботи пневматичних циліндрів відбуваються адіабатичні процеси – газ не має часу на обмін теплом з навколишнім середовищем. Тоді знання про співвідношення cp, cv, R та γ дозволяє точно передбачити силу, що генерується газом, та його кінцеву температуру.

Модель ідеального газу та промислова реальність

На практиці стиснене повітря не є ідеальним газом. Проте за стандартних умов тиску (наприклад, до 10 бар) і температури (до 80 °C) модель ідеального газу забезпечує достатню точність для інженерних розрахунків. З цієї причини рівняння Майера залишається основним аналітичним інструментом у пневматиці.

Для реальних газів корективи вносяться за допомогою більш досконалих моделей (наприклад, рівняння Ван-дер-Ваальса), але базове співвідношення Майера дає основу для подальших аналізів.

Значення питомої теплоємності повітря та їх наслідки

Для сухого повітря при 20°C:

• cp ≈1005 J/kg\cdotpK,
• cv≈718 J/kg\cdotpK,
• R = cp – cv = 287J/kg\cdotpK,
•

Ця залежність широко використовується в моделюванні потоку газів (наприклад, CFD), проектуванні форсунок, клапанів, пневматичних глушників, а також під час запуску промислових установок.

Застосування рівняння Майера в інженерній практиці

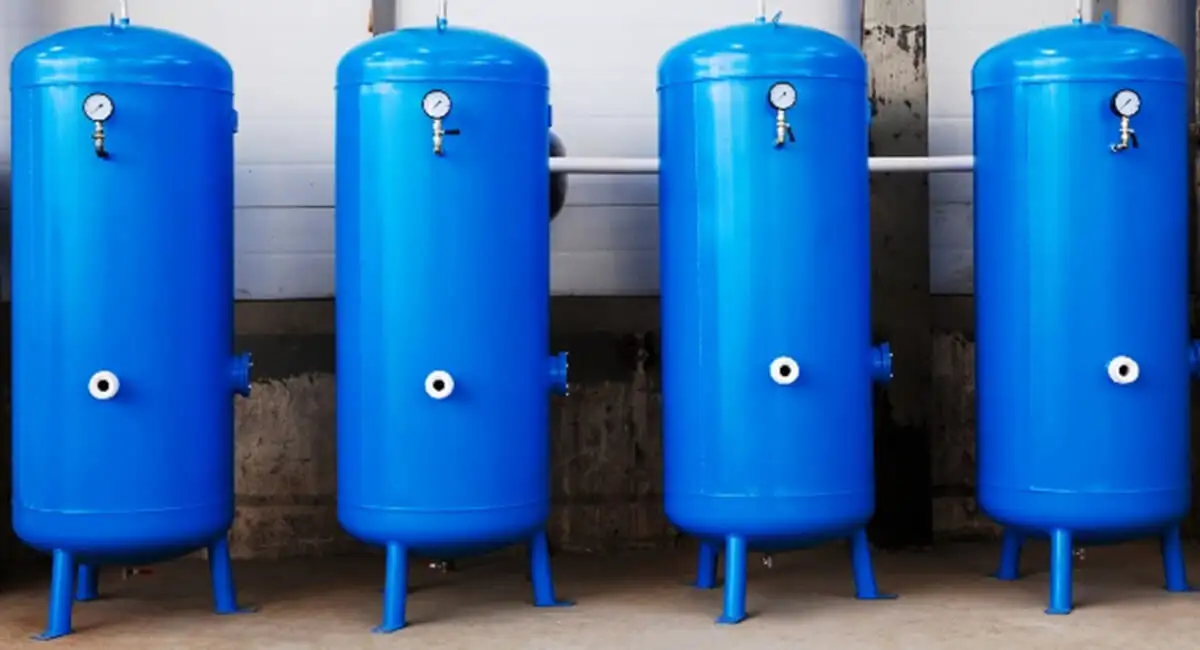

Вибір буферних резервуарів

При швидкому відборі стисненого повітря з резервуара відбувається адіабатичне розширення, що може призвести до значного зниження температури. Застосування рівняння Майера дозволяє передбачити це і підібрати відповідні параметри резервуара, нагрівачів або ізоляції.

Розрахунок тепловтрат

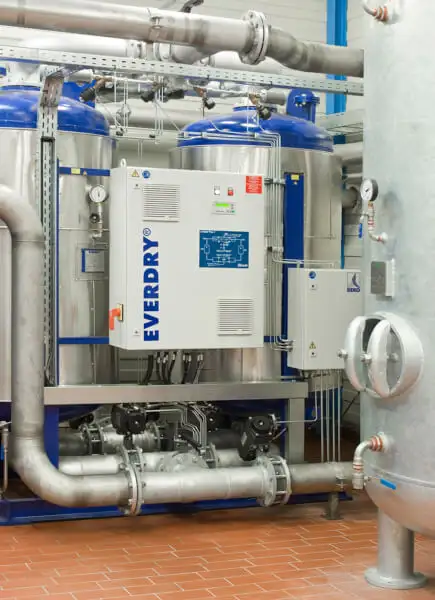

У регенераційних процесах (наприклад, у термічно регенерованих адсорбційних осушувачах), знаючи cp повітря, можна розрахувати точну потребу в тепловій енергії для регенерації шару.

Проектування клапанів і трубопроводів

Зміни температури і тиску в трубопроводах при великих витратах газів вимагають врахування теплових параметрів. Інженери підбирають матеріал трубопроводів і ущільнень таким чином, щоб вони були стійкими до перепадів температури, що виникають в результаті адіабатичних ефектів.

Технічна освіта і роль рівняння Майера

У професійній та академічній освіті, особливо на таких спеціальностях, як автоматика та робототехніка, мехатроніка чи технологічна інженерія, рівняння Майера виступає основою технічної термодинаміки. Студенти вчаться використовувати його, зокрема, при:

• аналізі термодинамічних циклів (наприклад, циклу Ренкіна, Джоуля),
• моделюванні процесів адіабатичної та ізотермічної перетворення,
• проектуванні установок із використанням стисненого газу.

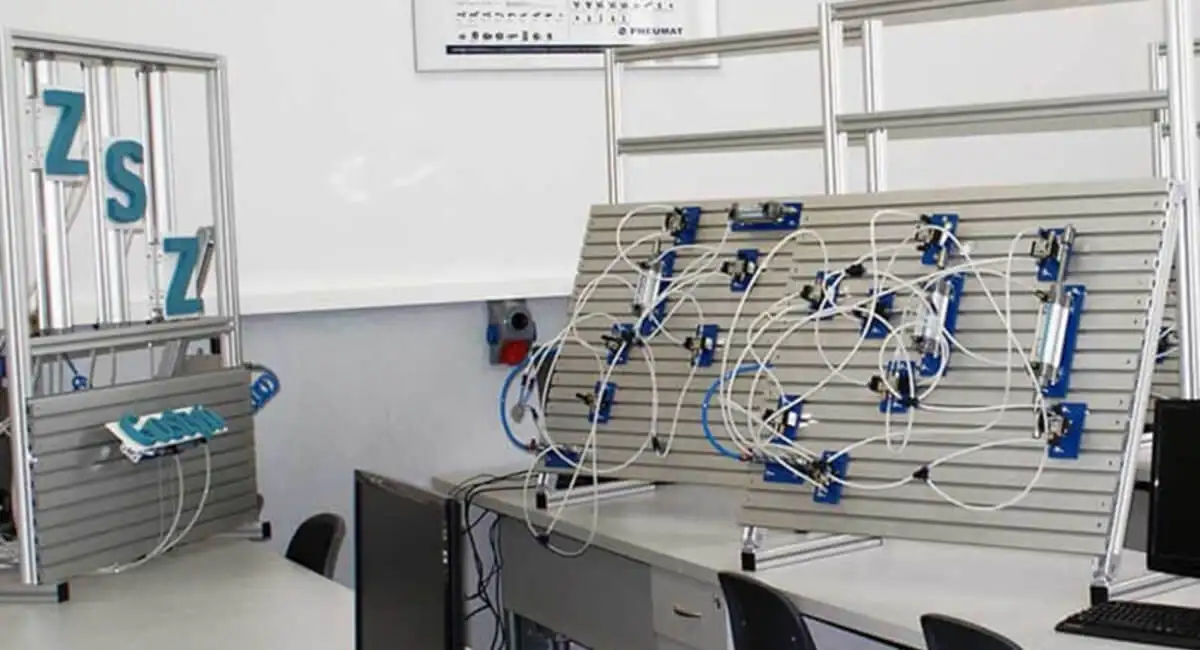

Завдяки таким інструментам, як Arduino та Raspberry Pi, учні технічних шкіл сьогодні можуть самостійно вимірювати зміни температури, тиску та об'єму газу, а потім аналізувати дані за допомогою формул, таких як рівняння Майера. Це реальна форма навчання через практику, яка стає все більш поширеною в сучасних навчальних лабораторіях.

Помилки та непорозуміння у застосуванні рівняння Майера

У технічній практиці можна зустріти кілька типових помилок:

• Припущення постійних значень cp, cv для великих змін температури – а насправді ці значення зростають разом з температурою.
• Ігнорування впливу вологості повітря, що призводить до недооцінки тепловтрат.
• Застосування рівняння Майера для реальних газів в умовах високого тиску без коригувань – що призводить до помилкових результатів (тут слід перейти до рівняння Ван-дер-Ваальса або інших реальних моделей).

Тому рівняння Майера слід розглядати як базовий модель, що вимагає свідомого застосування і, за необхідності, коригування.

Джерела:

• Основи технічної термодинаміки – Д. Ф. Зонтаг, К. Боргнакке,
• Механіка рідин і термодинаміка в промисловій автоматиці – Р. Жебровський,
• Технічні матеріали Festo, Parker Hannifin, SMC – в контексті проектування пневматичних систем,
• Стандарти ISO 8573 та ISO 1217 щодо якості та параметрів стисненого повітря.
