Як встановити, замінити запобіжний клапан?

Встановлення та заміна запобіжного клапана в системі тиску

Запобіжні клапани є ключовим елементом будь-якої установки, як в промислових застосуваннях, так і в пневматичних системах. Їх основною функцією є захист установки від надмірного підвищення тиску, яке може призвести до пошкодження обладнання, виходу системи з ладу і навіть загрози життю та здоров'ю працівників. Правильний монтаж, регулярний огляд та періодична заміна запобіжних клапанів є необхідними заходами, що забезпечують належне функціонування всієї установки. У цій статті ми детально розглянемо процес монтажу та заміни запобіжного клапана, звертаючи увагу на специфічні вимоги до пневматичних систем.

Що таке запобіжний клапан?

Запобіжний клапан — це елемент установки, який відкривається, коли тиск у системі перевищує задане граничне значення. Цей клапан дозволяє випустити надлишок середовища (повітря, газу, рідини) з системи з метою захисту установки. Після вирівнювання тиску в установці клапан закривається.

Запобіжні клапани особливо важливі в пневматичних системах, де стиснене повітря досягає високого тиску, а будь-яке неконтрольоване перевищення робочих значень може призвести до пошкодження системи, витоків і навіть вибуху компонентів.

Вимоги до запобіжних клапанів у пневматичних системах

У пневматичних системах запобіжні клапани повинні відповідати певним нормам і стандартам, щоб забезпечити надійність і безпеку роботи. У системах стисненого повітря клапани проектуються таким чином, щоб реагувати на підвищення тиску вище максимально допустимого значення і негайно випускати надлишок середовища.

Запобіжні клапани, що використовуються в промислових пневматичних системах, повинні мати такі характеристики:

• Швидка реакція – клапан повинен почати відкриватися негайно після перевищення максимального тиску.
• Стійкістю до забруднень – стиснене повітря може містити вологу та тверді частинки, що може призвести до забруднення клапана. Тому важливо, щоб установка стисненого повітря була оснащена фільтрами або іншими захисними механізмами.
• Стійкістю до умов експлуатації – клапани повинні бути стійкими до різних умов навколишнього середовища, таких як коливання температури, вологість і можливі вібрації, що виникають в установці.

Монтаж запобіжного клапана – кроки та правила

1. Підготовка місця монтажу

Монтаж запобіжного клапана повинен бути ретельно спланований, а місце установки – належним чином підготовлене. Перед монтажем необхідно:

• Вимкнути систему з роботи – для забезпечення безпеки під час монтажу тиск в установці повинен бути повністю знижений до нуля.
• Перевірити відповідність – перед монтажем необхідно переконатися, що обраний запобіжний клапан підходить для даної системи, тобто його параметри (тиск відкриття, витрата) відповідають вимогам установки.
• Перевірити технічний стан – отвори та з'єднання повинні бути очищені від будь-яких забруднень, а ущільнення перевірені на наявність пошкоджень.

2. Позиція монтажу запобіжного клапана

В якій позиції слід монтувати запобіжний клапан? Це ключове питання, яке має прямий вплив на ефективність роботи клапана. Правильна позиція монтажу забезпечує швидку реакцію клапана на підвищення тиску та мінімізує ризик виходу з ладу.

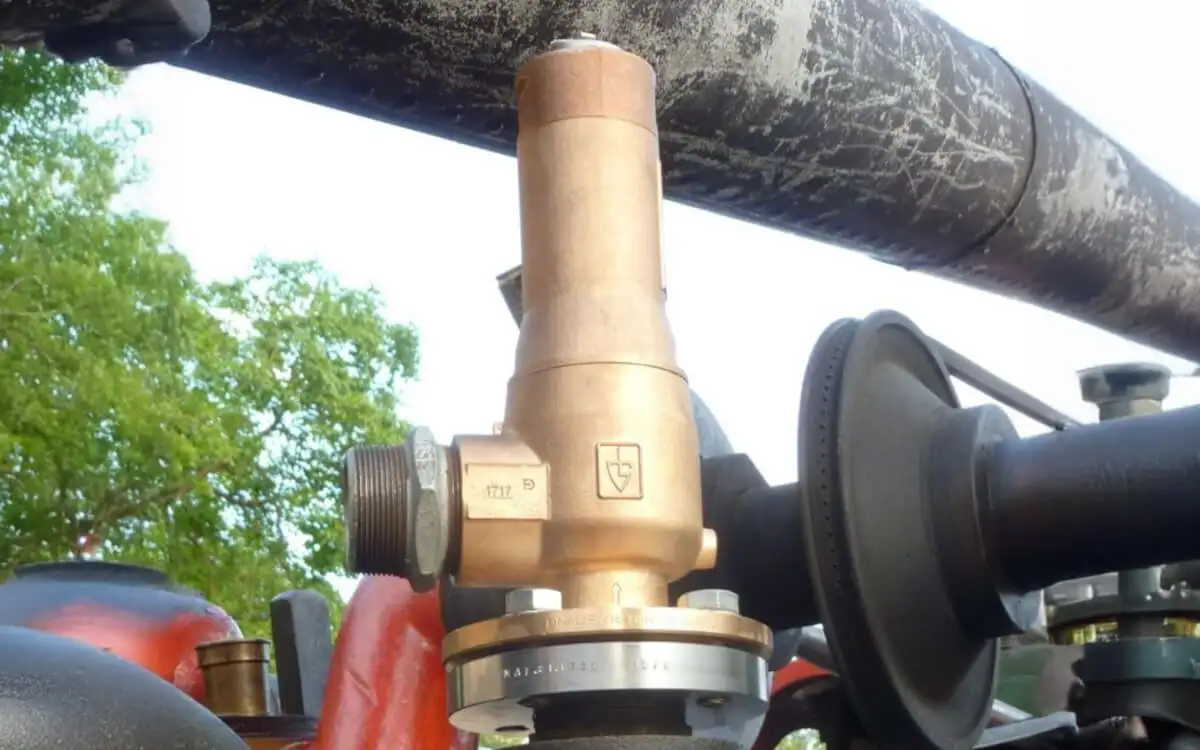

Запобіжний клапан завжди повинен встановлюватися у вертикальному положенні, з випускним отвором, спрямованим вгору.

Існує кілька причин, чому рекомендується саме таке положення:

• Ефективне видалення повітря – у вертикальному положенні середовище (наприклад, стиснене повітря) легше піднімається вгору, що дозволяє ефективніше вивільнити надлишок середовища.
• Запобігання накопиченню забруднень – у вертикальному положенні всі забруднення, волога або тверді частинки, які можуть міститися в стисненому повітрі, легше виходять з клапана, зменшуючи ризик його блокування.

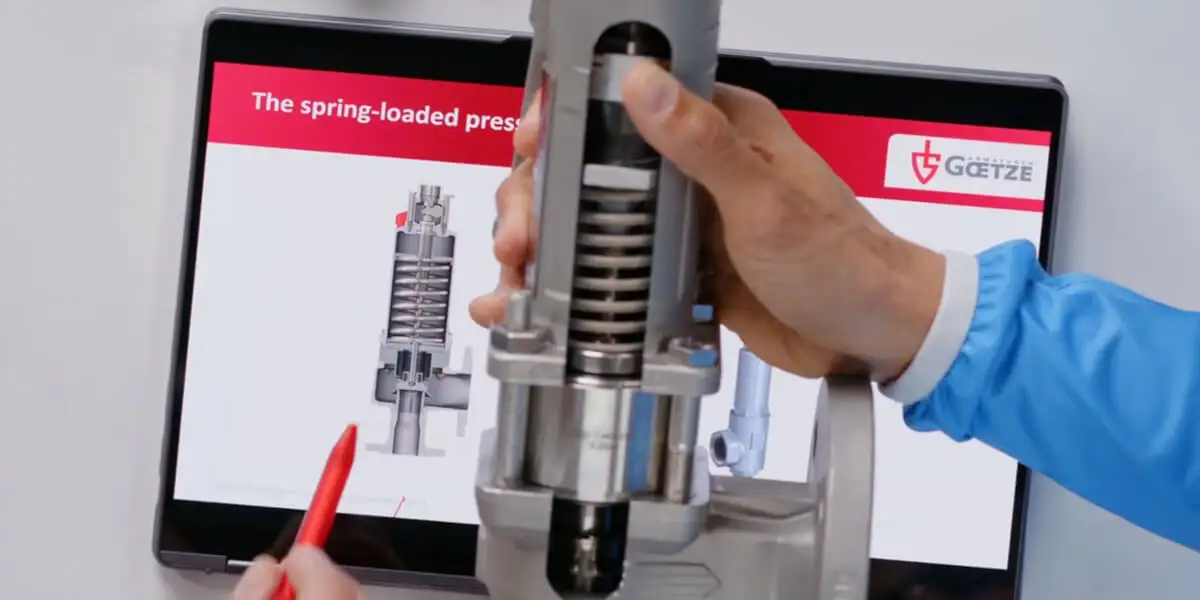

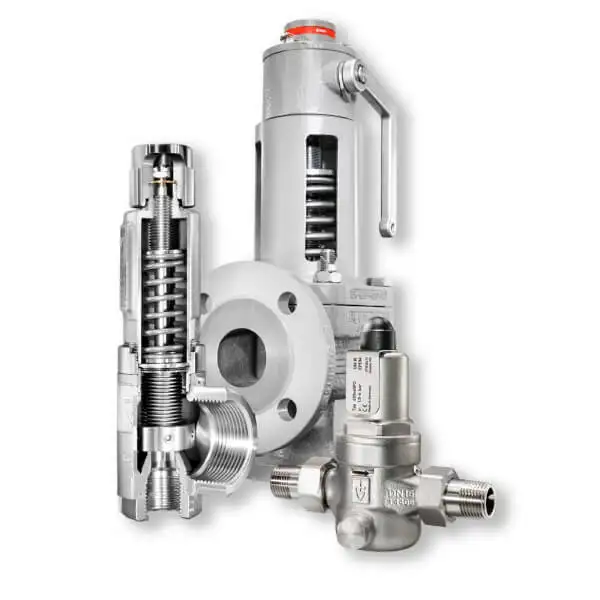

• Правильна робота пружинного механізму – запобіжні клапани зазвичай оснащені пружинним механізмом, який відкриває і закриває клапан. Вертикальне положення забезпечує рівномірне навантаження на пружину.

Горизонтальний монтаж або монтаж в іншому нестандартному положенні може призвести до неправильної роботи клапана, засмічення та затримки реакції на підвищення тиску, що може загрожувати безпеці всієї системи.

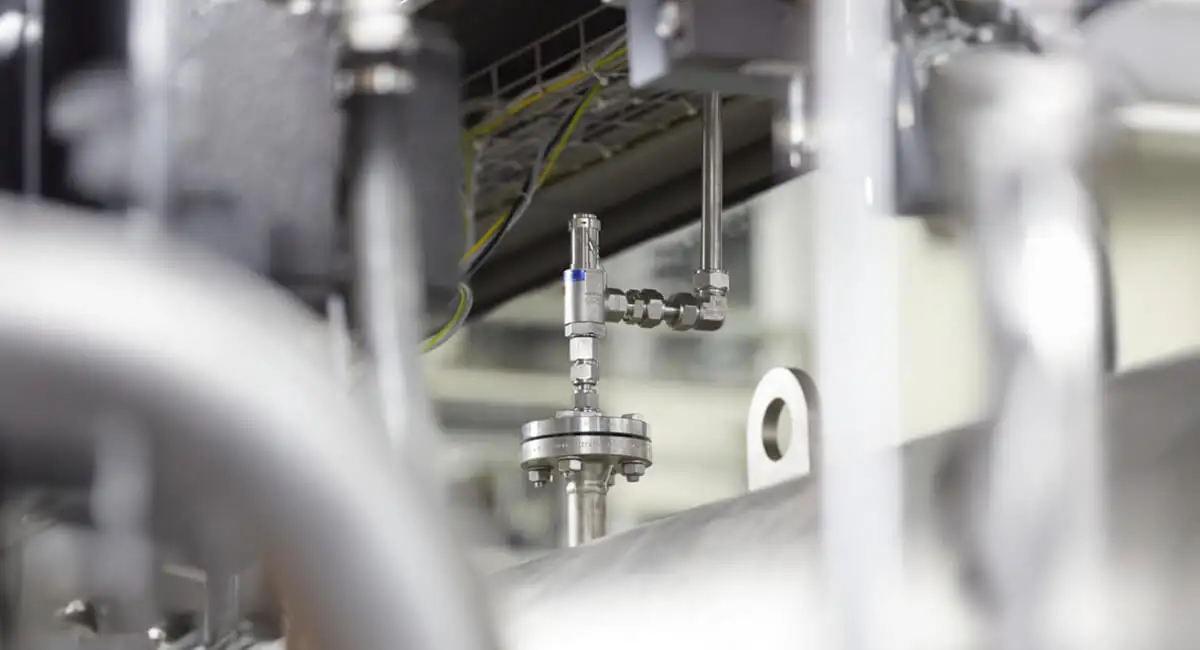

3. Підключення клапана до системи

Після визначення відповідного положення клапан слід ретельно встановити у відповідній точці системи тиску. Зазвичай запобіжні клапани встановлюють на кінцях ділянок тиску або поблизу найважливіших компонентів системи, таких як компресори.

• Різьбові або фланцеві з'єднання - залежно від конструкції системи, клапани можуть монтуватися за допомогою різьбових або фланцевих з'єднань. У разі різьбових з'єднань слід подбати про належне ущільнення (наприклад, за допомогою тефлонової стрічки), щоб уникнути витоків.
• Доступність для технічного обслуговування - важливо, щоб клапан був встановлений в місці, яке легко доступне для технічного обслуговування та регулярних перевірок. Монтаж у важкодоступних місцях може значно ускладнити його періодичне обслуговування.

Перевірка та технічне обслуговування запобіжних клапанів

Регулярна перевірка та технічне обслуговування запобіжних клапанів мають ключове значення для забезпечення безпеки роботи систем, що працюють під тиском. В рамках рутинних перевірок необхідно:

• перевіряти відкривання клапана - клапан слід періодично перевіряти, щоб переконатися, що він відкривається при заданому тиску,
• перевіряти герметичність - витоки можуть вказувати на зношення ущільнень або пошкодження внутрішніх компонентів клапана,
• чистити - регулярне видалення забруднень, пилу та вологи зсередини клапана є ключовим для його правильної роботи.
