На що слід звернути увагу при виборі вакуумної насадки ?

Зміст

Вибір вакуумної насадки – на що звернути увагу?.

Як правильно підібрати вакуумну присоску?.

Чому правильний підбір розмірів присосок так важливий?.

Ключові технічні дані, необхідні для вибору присоски.

1. Код виробника.

2. Тип присоски.

3. Геометричні розміри.

4. Матеріал.

5. Тип кріплення.

6. Опис застосування.

Додаткові дані, що збільшують шанс на швидку пропозицію..

Приклад правильного запиту на пропозицію..

Чого слід уникати в запитах?.

Вибір вакуумної насадки – на що звернути увагу?

Як правильно підібрати вакуумну присоску?

Вибір відповідної вакуумної присоски має ключове значення для ефективності та надійності автоматичних, пакувальних або монтажних застосувань. Незалежно від того, чи плануєте ви модернізацію лінії, чи будуєте нову вакуумну систему з нуля, неточні дані, надані в запиті на пропозицію, можуть призвести до вибору невідповідного продукту, затримок у реалізації проекту або, що гірше, пошкодження транспортуємої деталі.

З цієї статті ви дізнаєтеся:

як крок за кроком підготувати запит на пропозицію щодо присосок,
які параметри є ключовими при розмірному розрахунку,
які помилки найчастіше роблять користувачі,
як збільшити шанси на швидку і точну оцінку від виробника або дистриб'ютора.

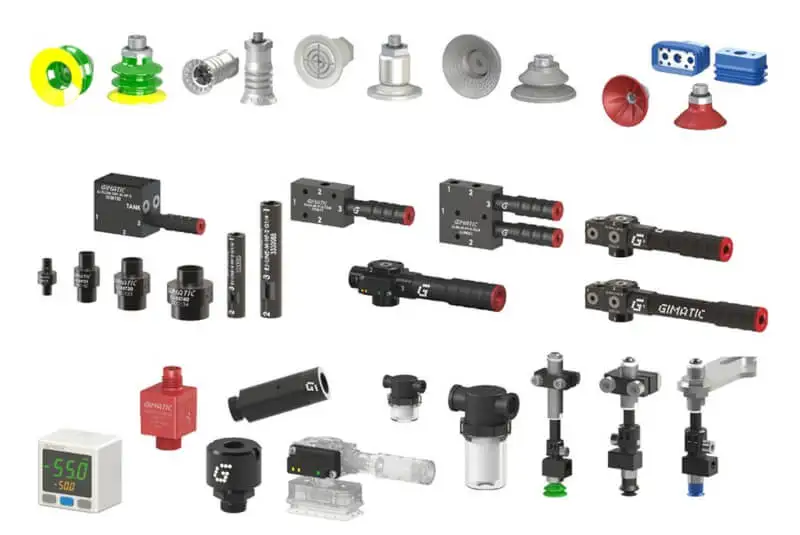

Великий асортимент компонентів для вакуумних систем: різноманітні вакуумні присоски, ежекційні модулі, датчики тиску (вакууму), фільтри та кронштейни

Чому правильний підбір розмірів присосок так важливий?

Присоски — це, на перший погляд, простий елемент: шматок гуми, силікону або пластмаси з отвором посередині. Але на практиці це спеціалізований компонент, який повинен взаємодіяти з генератором вакууму, приводом і деталями певної геометрії, поверхні та ваги.

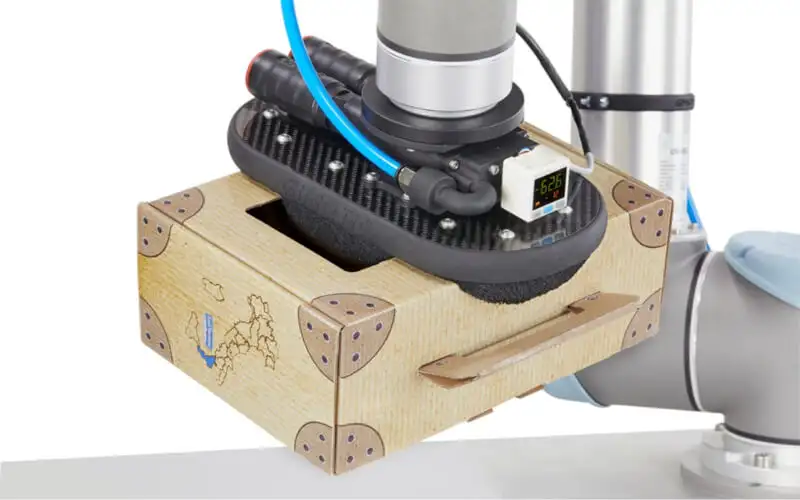

Плоска вакуумна присоска великого розміру на роботизованій руці, що піднімає картонну коробку у формі валізки, використовується для гладких та рівних поверхонь

Правильно підібрана присоска:

обмежує залишення слідів на поверхні деталі,
забезпечує стабільне зчеплення навіть при мікротріщинах,
є довговічною і стійкою до зносу при високій частоті циклів,
відповідає галузевим стандартам – наприклад, FDA для харчової промисловості або ESD для електроніки – якщо такі є необхідними.

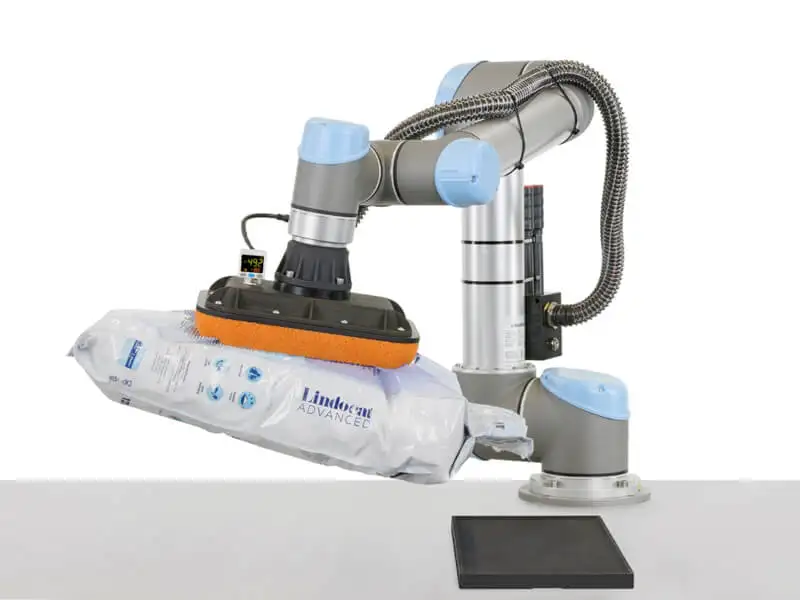

Роботизована рука з вакуумним плоским захватом та пористою губкою піднімає мішок наповнювача для туалету, демонструючи ефективний вибір присоски для гнучких упаковок

Ключові технічні дані, необхідні для вибору присоски

Щоб виробник або дистриб'ютор міг підібрати відповідну присоску і підготувати пропозицію, необхідно надати наступну інформацію:

1. Код виробника

Якщо у вас є каталожний номер — вкажіть його. Це скоротить процес вибору відповідної моделі.

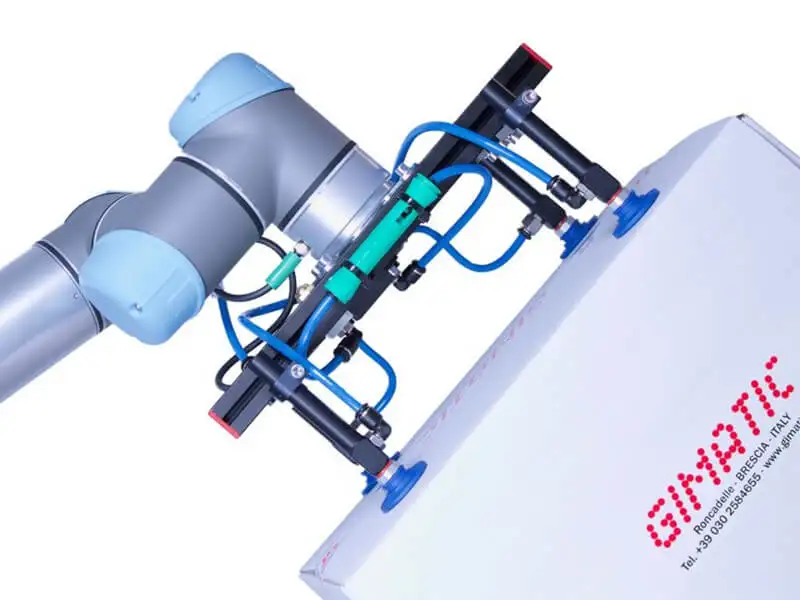

Роботизована рука-маніпулятор з вакуумним захватом, що має три багаторівневі присоски на кінці, захоплює велику білу коробку для забезпечення безперервної роботи 24/7

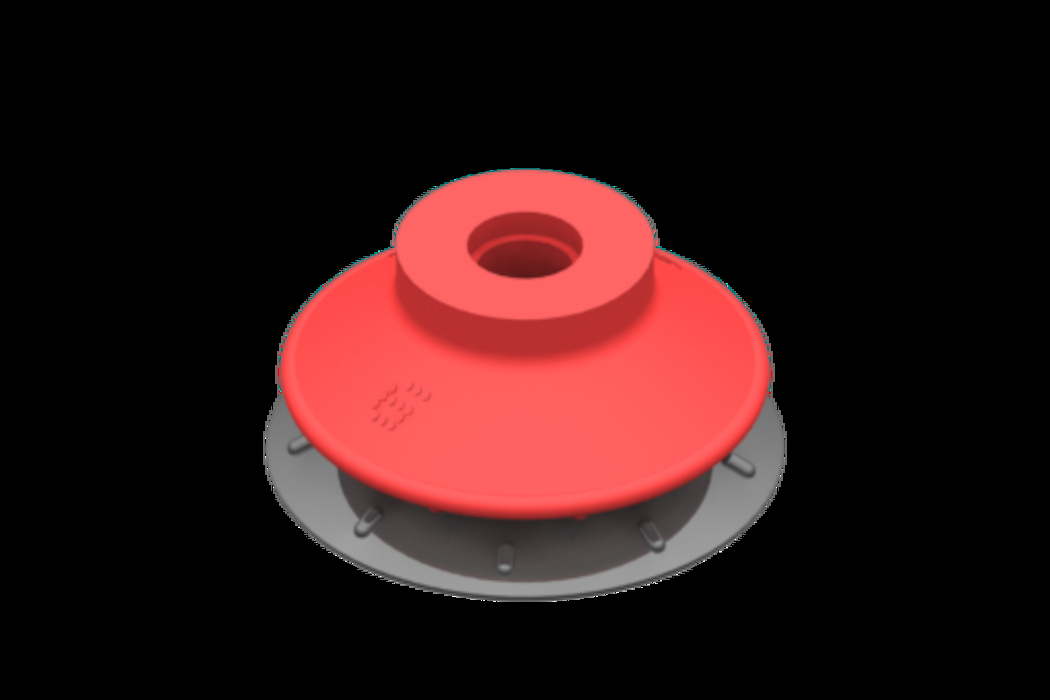

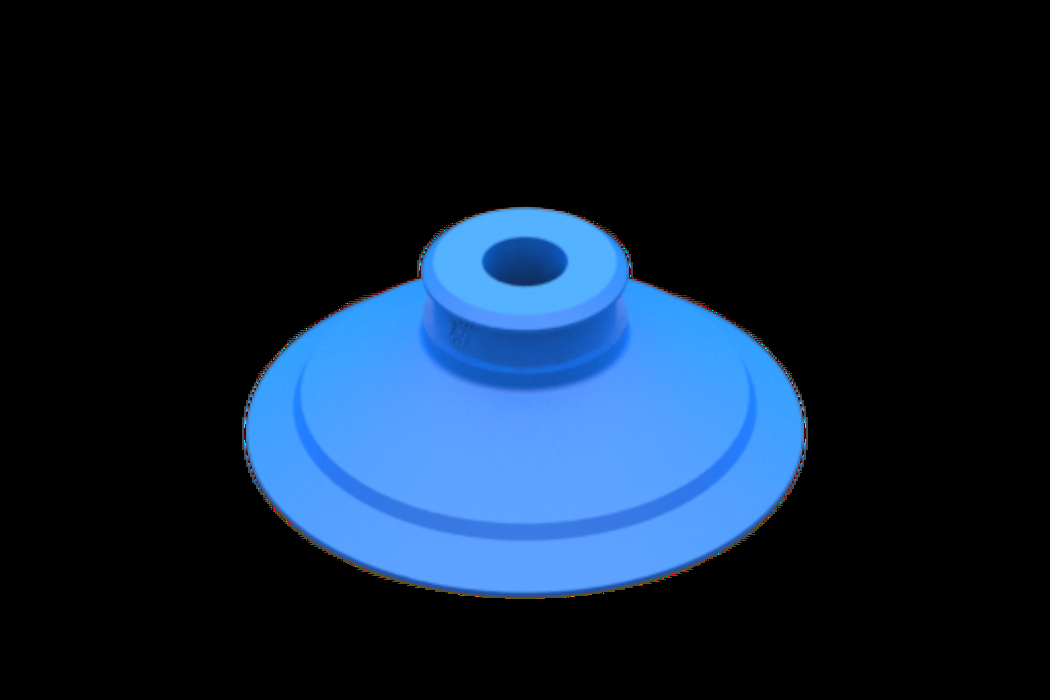

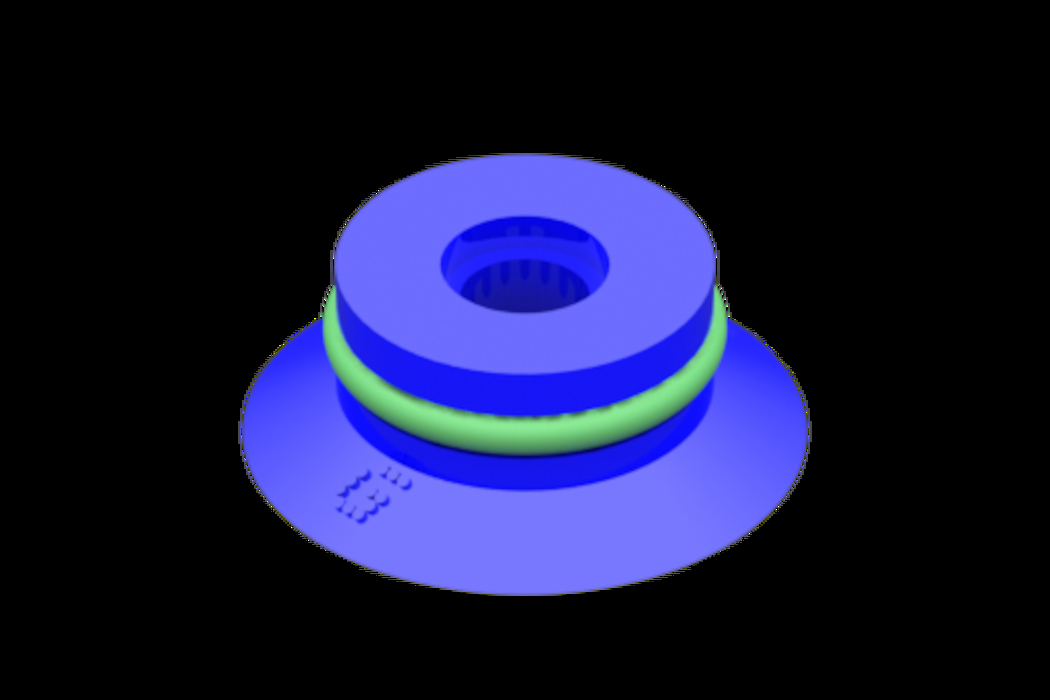

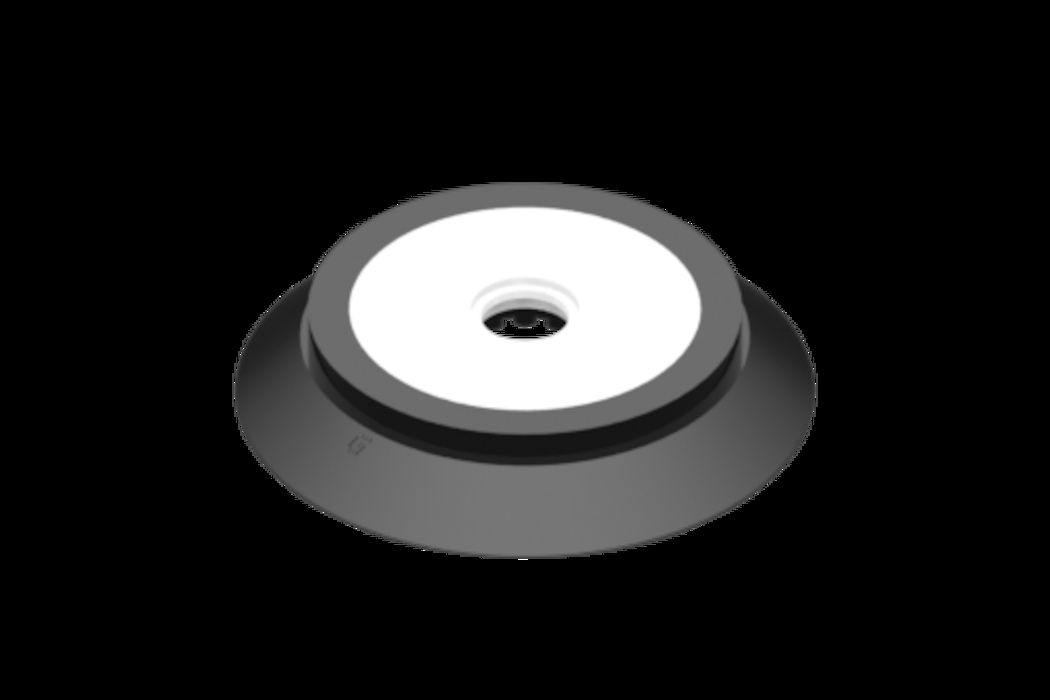

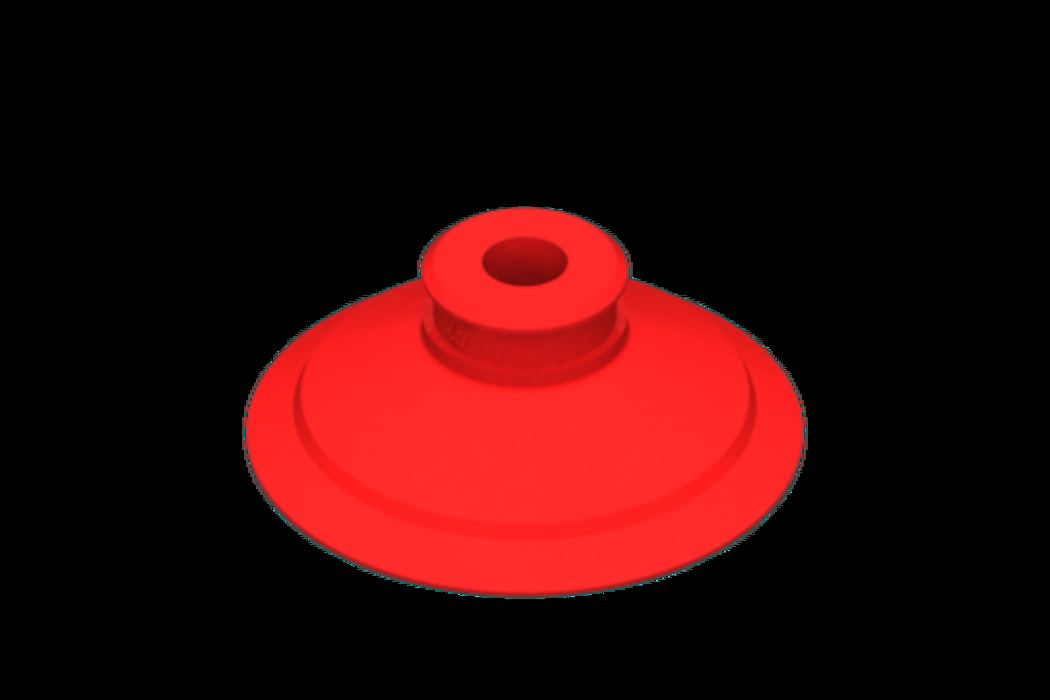

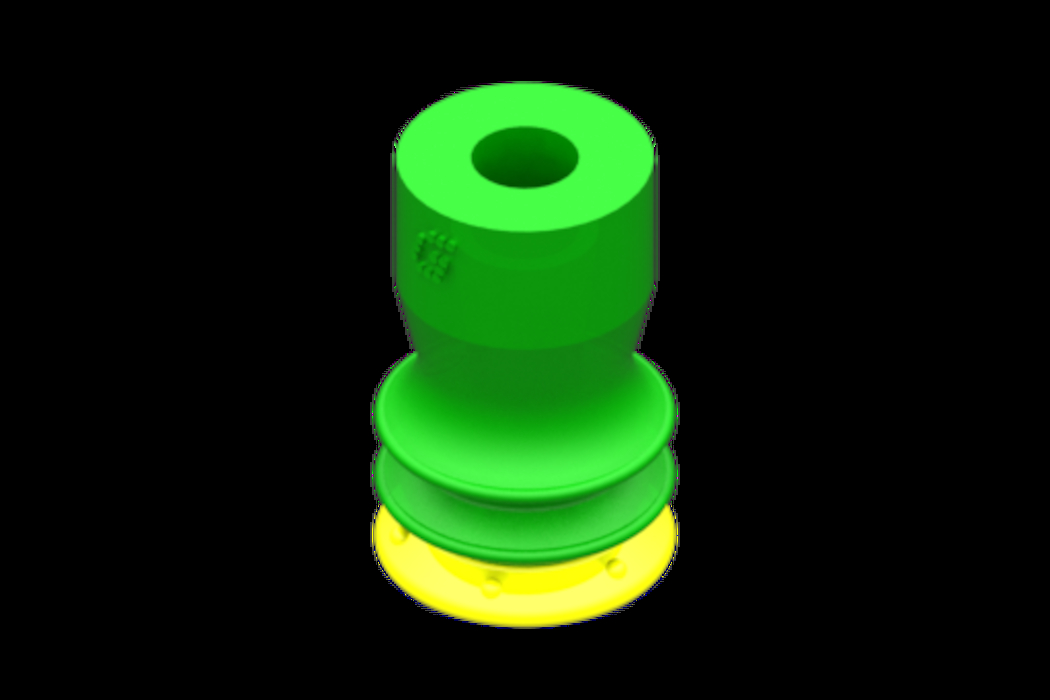

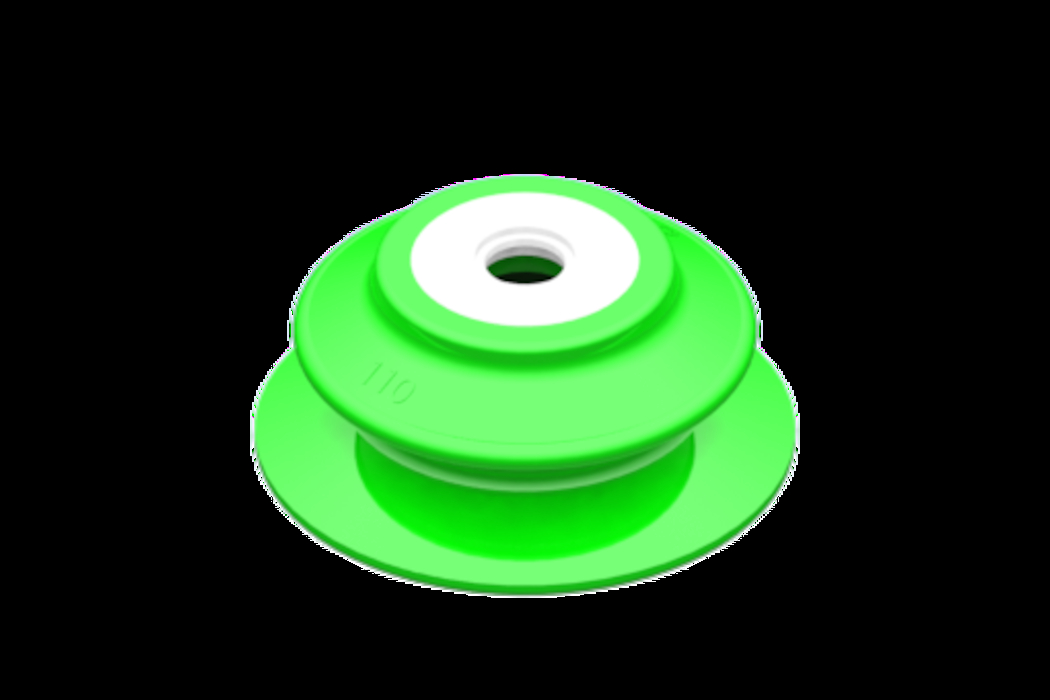

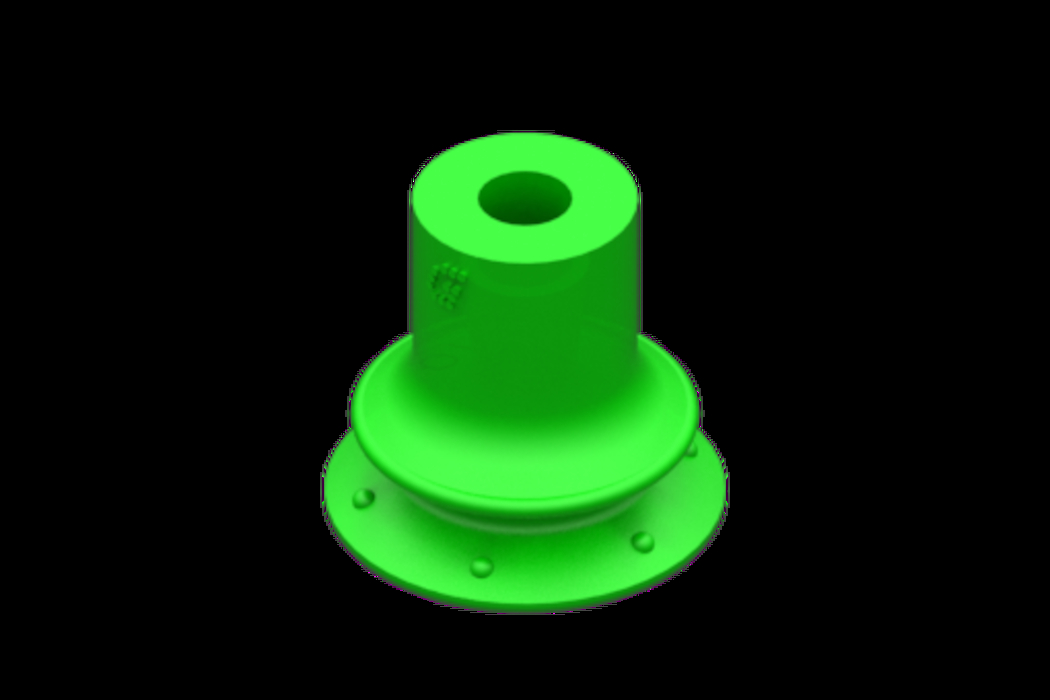

2. Тип присоски

Плоска – для гладких поверхонь, швидке піднімання та опускання.
Мембранна – компенсація висоти, більш делікатне піднімання.
Овальна – для подовжених предметів (наприклад, профілів).
Кругла – універсальна.

Порівняння різних типів вакуумних присосок: плоскі присоски (червона і біла) та багаторівневі/сильфонні присоски (зелена, сіра та прямокутна синя) для різних поверхонь та завдань

3. Геометричні розміри

Діаметр D [мм]
Висота H [мм]
Діаметр отвору [мм]

Якщо у вас немає CAD-креслення, достатньо фотографії або ескізу з вказаними розмірами.

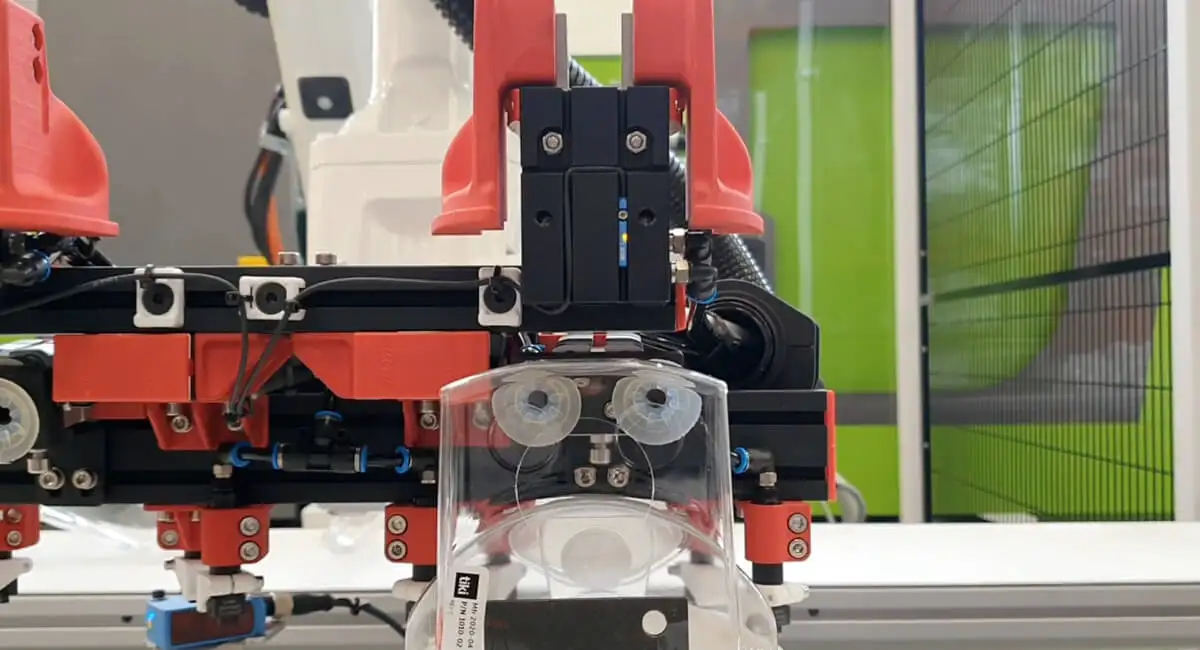

Фронтальный план роботизированной руки с вакуумным захватом, удерживающей прозрачную пластиковую тару (бутылку), демонстрируя точность и надежность захвата упаковочной линии

4. Матеріал

Гума (наприклад, NBR, CR)

Силікон (температура +260 °C, м'який хват)

HNBR/PU (висока довговічність)

Інші – пристосовані до хімікатів, харчових продуктів, електроніки.

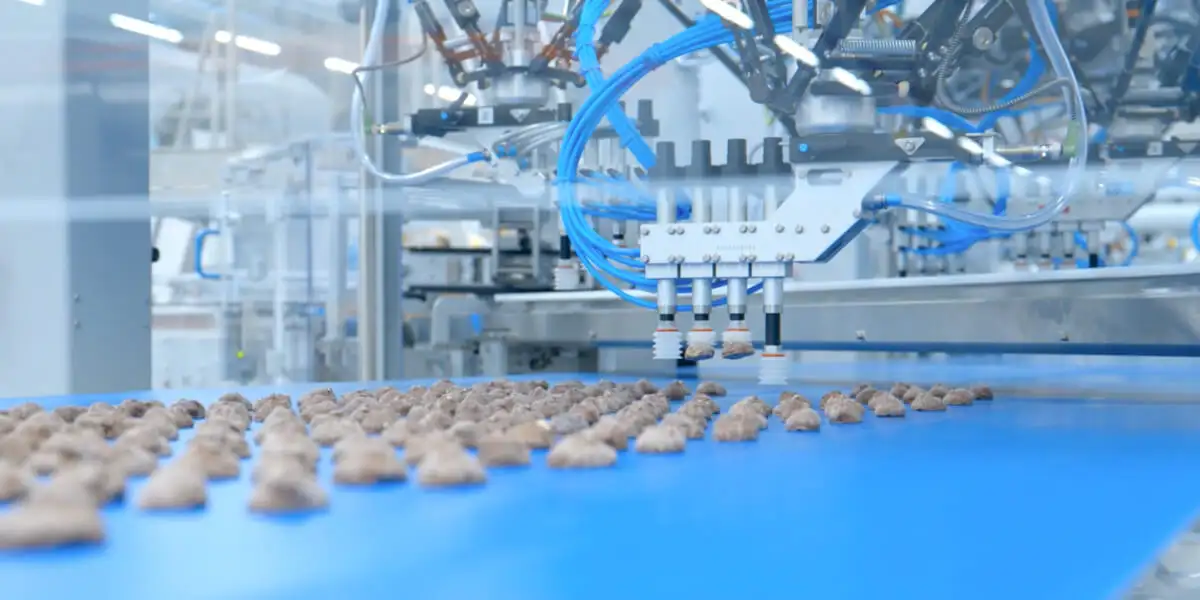

Промисловий робот-маніпулятор на конвеєрній лінії захоплює невелике фігурне печиво (смаколики) з рухомої синьої стрічки, демонструючи використання присосок із матеріалів, таких як силікон, PUR або NBR, у харчовій промисловості

5. Тип кріплення

наприклад, різьба G1/8", M5,— необхідна для з'єднання з трубопроводом або перехідником.

Чорна багаторівнева (сильфонна) вакуумна присоска з металевим різьбовим кріпленням та адаптером, підключена до синього шланга, захоплює картонну коробку

6. Опис застосування

Наприклад: «Присоски піднімають гладкі пластикові кришки. Пріоритетом є відсутність слідів на поверхні».

Завдяки опису застосування вибір може враховувати еластичність, температуру, сертифікати (наприклад, FDA, ESD) та екологічні вимоги.

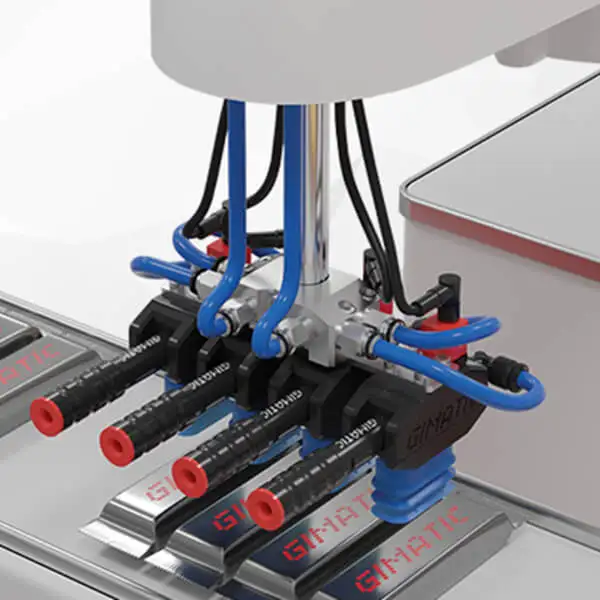

Чотири овальні вакуумні присоски синього кольору з подовженою формою, закріплені на захваті, використовуються для підйому довгастих або овальних об'єктів на конвеєрі

Додаткові дані, що збільшують шанс на швидку пропозицію

CAD-креслення / фото деталі
Інформація про циклічність роботи (чи має присоска працювати в режимі 24/7?),
Робоче середовище (мастила, висока температура, харчові продукти, електроніка),
Вага та поверхня транспортуємого об'єкта (важливо для визначення необхідної сили всмоктування).

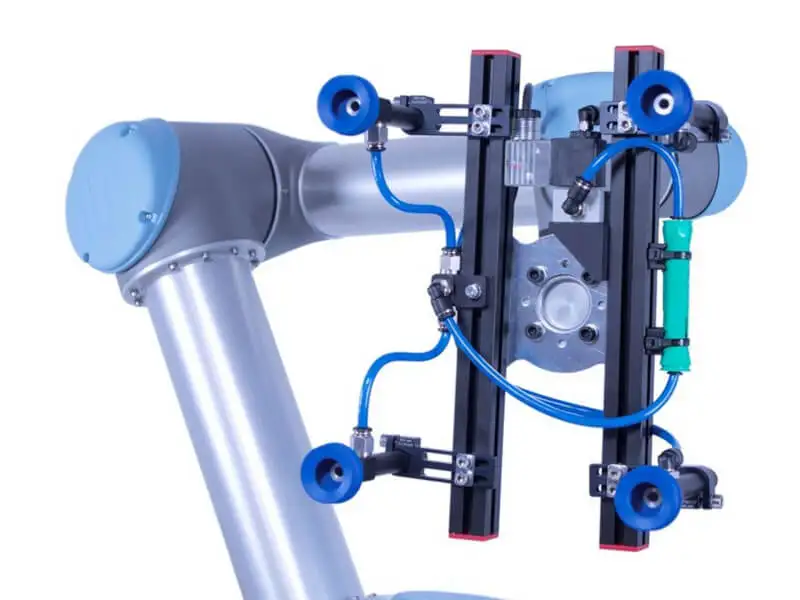

Фрагмент роботизованої руки-маніпулятора сірого та синього кольорів з вакуумним захватом, що має чотири сині присоски, призначений для забезпечення стабільного захоплення та переміщення об'єктів

Приклад правильного запиту на пропозицію

«Ми шукаємо присоски для підйому гладких, тонкостінних кришок з пластмаси. Поверхня не повинна мати відбитків. Розміри кришки завжди 150×150 мм, вага 180 г. Бажаний матеріал: PU або силікон. Різьба G1/8». Робота на автоматичній лінії, 20 циклів/хв. Просимо надати пропозицію щодо присосок та можливих адаптерів».

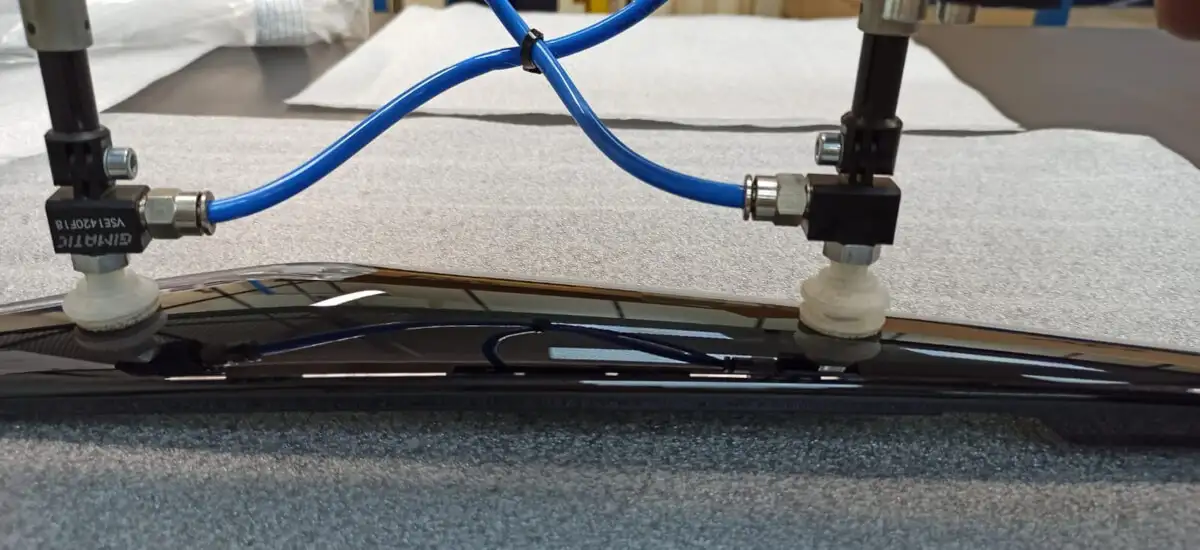

Дві білі вакуумні присоски, підключені до синіх шлангів, надійно утримують блискучу вигнуту чорну пластикову деталь, демонструючи стабільний захват для автомобільних елементів чи інших глянцевих поверхонь

Іншим прикладом може бути ситуація, коли клієнт... намалював і надіслав від руки виконаний малюнок (нижче) та додав примітку: «Присоски піднімають пластикові гладкі кришки. Бажано, щоб вони не залишали слідів».

Рукописний креслення на білому папері, що демонструє ескізи та розміри (діаметри, висоти) десяти різних типів вакуумних присосок, включно з сильфонними та плоскими моделями, для їх вибору та заміни

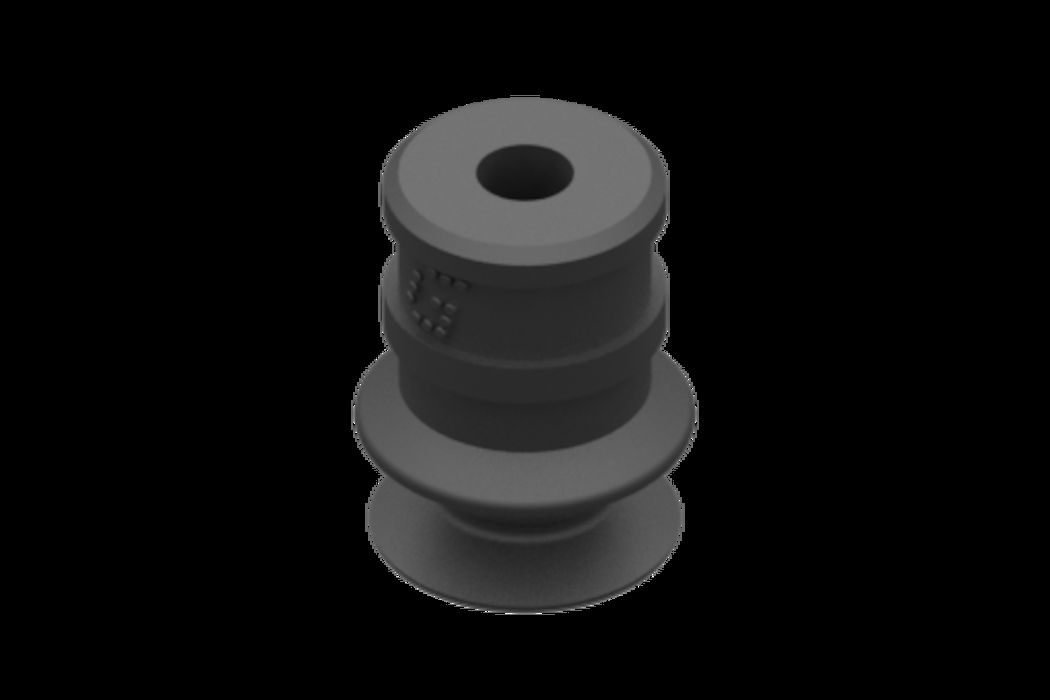

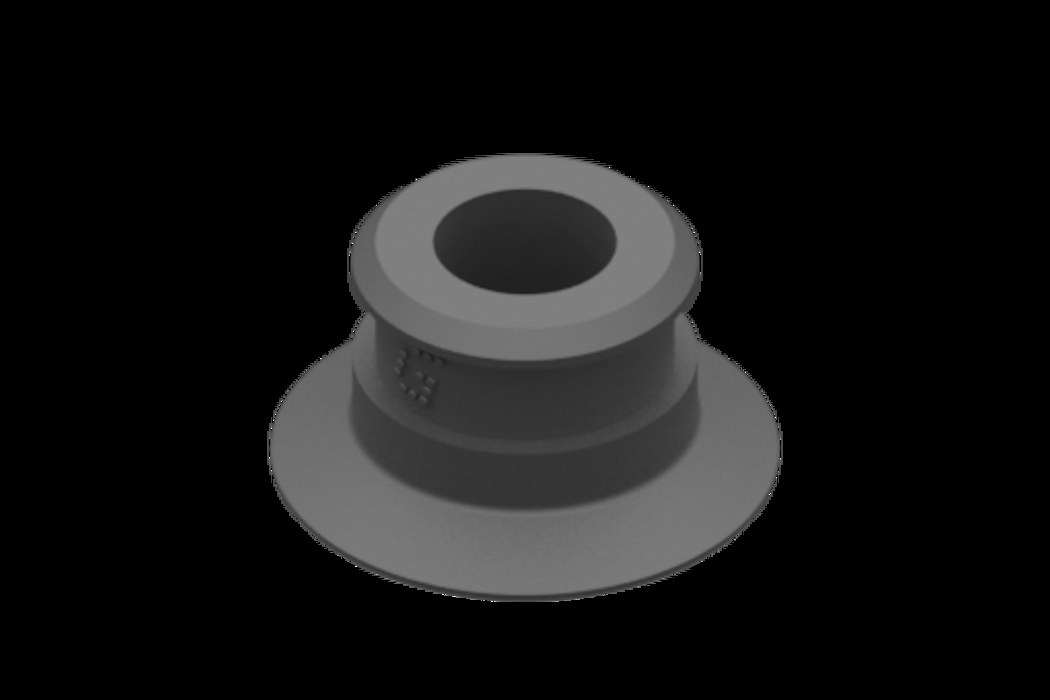

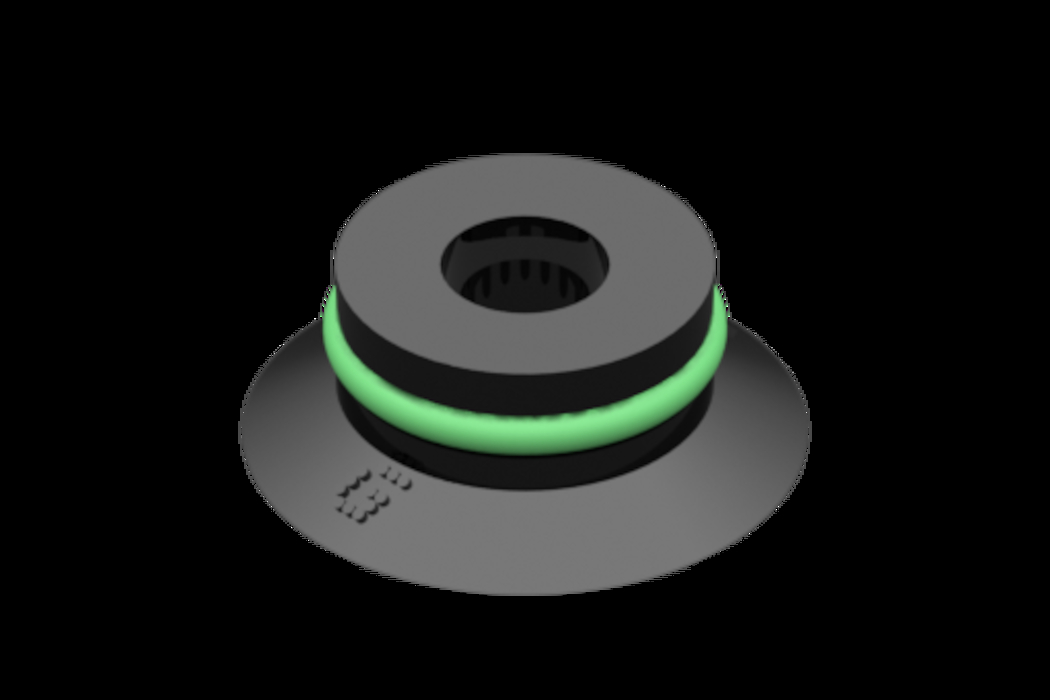

На цій основі були підібрані наступні вакуумні присоски:

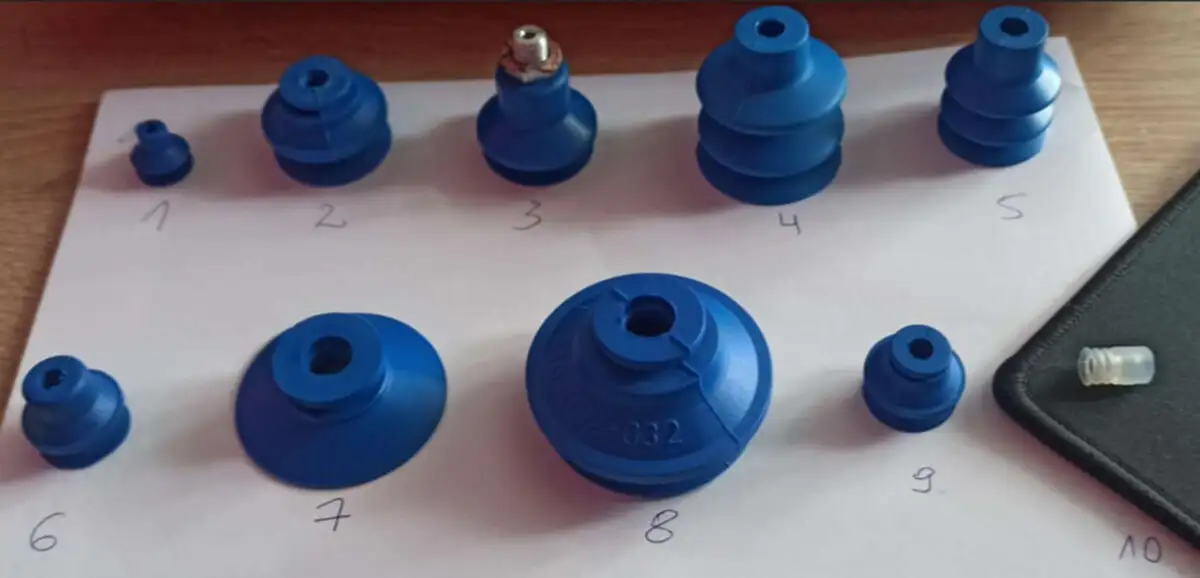

Приклад запиту на комерційну пропозицію: десять різних синіх вакуумних присосок, пронумерованих від 1 до 10, викладені на білому папері для ідентифікації та вибору необхідних розмірів і форм (плоскі та сильфонні)
